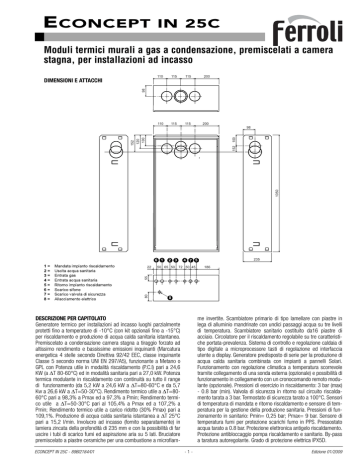

E CONCEPT
ECONCEPT IN 25 C IN
25C
Moduli termici murali a gas a condensazione, premiscelati a camera
stagna, per installazioni ad incasso
110
115
115
110
115
115
6 1
2 3
200
200
98
152 100
1050
120
100
152
98
DIMENSIONI E ATTACCHI
22
50 65 50 72 50 45
186
8
DESCRIZIONE PER CAPITOLATO
Generatore termico per installazioni ad incasso luoghi parzialmente
protetti fino a temperature di -10°C (con kit opzionali fino a -15°C)
per riscaldamento e produzione di acqua calda sanitaria istantanea.
Premiscelato a condensazione camera stagna a tiraggio forzato ad
altissimo rendimento e bassissime emissioni inquinanti (Marcatura
energetica 4 stelle secondo Direttiva 92/42 EEC, classe inquinante
Classe 5 secondo norma UNI EN 297/A5), funzionante a Metano o
GPL con Potenza utile in modalità riscaldamento (P.C.I) pari a 24,6
KW (a ΔT 80-60°C) ed in modalità sanitaria pari a 27,0 kW. Potenza
termica modulante in riscaldamento con continuità su tutto il range
di funzionamento (da 5,2 kW a 24,6 kW a ΔT=80-60°C e da 5,7
Kw a 26,6 kW a ΔT=50-30°C). Rendimento termico utile a ΔT=8060°C pari a 98,3% a Pmax ed a 97,3% a Pmin; Rendimento termico utile a ΔT=50-30°C pari al 105,4% a Pmax ed a 107,2% a
Pmin; Rendimento termico utile a carico ridotto (30% Pmax) pari a
109,1%. Produzione di acqua calda sanitaria istantanea a ΔT 25°C
pari a 15,2 l/min. Involucro ad incasso (fornito separatamente) in
lamiera zincata della profondità di 235 mm e con la possibilità di far
uscire i tubi di scarico fumi ed aspirazione aria su 5 lati. Bruciatore
premiscelato a piastre ceramiche per una combustione a microfiamECONCEPT IN 25C - 89BI2184/01
235
4 7 5
55
Mandata impianto riscaldamento
Uscita acqua sanitaria
Entrata gas
Entrata acqua sanitaria
Ritorno impianto riscaldamento
Scarico sifone
Scarico valvola di sicurezza
Allacciamento elettrico
80
1=
2=
3=
4=
5=
6=
7=
8=
me invertite. Scambiatore primario di tipo lamellare con piastre in
lega di alluminio mandrinate con undici passaggi acqua su tre livelli
di temperatura. Scambiatore sanitario costituito da16 piastre di
acciaio. Circolatore per il riscaldamento regolabile su tre caratteristiche portata-prevalenza. Sistema di controllo e regolazione caldaia di
tipo digitale a microprocessore tasti di regolazione ed interfaccia
utente a display. Generatore predisposto di serie per la produzione di
acqua calda sanitaria combinata con impianti a pannelli Solari.
Funzionamento con regolazione climatica a temperatura scorrevole
tramite collegamento di una sonda esterna (opzionale) e possibilità di
funzionamento in collegamento con un cronocomando remoto modulante (opzionale). Pressioni di esercizio in riscaldamento: 3 bar (max)
- 0.8 bar (min). Valvola di sicurezza in ritorno sul circuito riscaldamento tarata a 3 bar. Termostato di sicurezza tarato a 100°C. Sensori
di temperatura di mandata e ritorno riscaldamento e sensore di temperatura per la gestione della produzione sanitaria. Pressioni di funzionamento in sanitario: Pmin= 0,25 bar; Pmax= 9 bar. Sensore di
temperatura fumi per protezione scarichi fumo in PPS. Pressostato
acqua tarato a 0.8 bar. Protezione elettronica antigelo riscaldamento.
Protezione antibloccaggio pompa riscaldamento e sanitario. By-pass
a taratura autoregolante. Grado di protezione elettrica IPX5D.
-1-
Edizione 01/2009
E CONCEPT
ECONCEPT IN 25 C
IN 25C
VISTA GENERALE E COMPONENTI PRINCIPALI
5
7
8
9
10
11
14
16
19
22
29
32
36
37
39
42
44
56
82
95
114
136
161
186
188
191
193
194
196
240
278
29
191
5
56
16
22
82
188
278
161
19
196
240
186
36
194
14
193
Camera stagna
Entrata gas
Uscita acqua sanitaria
Entrata acqua sanitaria
Mandata impianto
Ritorno impianto
Valvola di sicurezza
Ventilatore
Camera combustione
Bruciatore principale
Collettore uscita fumi
Circolatore riscaldamento
Sfiato aria automatico
Filtro entrata acqua fredda
Regolatore di portata
Sonda temperatura sanitario
Valvola gas
Vaso di espansione
Elettrodo di rilevazione
Valvola deviatrice
Pressostato acqua
Flussometro
Scambiatore di calore a condensa
Sensore di ritorno
Elettrodo d’accensione
Sensore temperatura fumi
Sifone
Scambiatore sanitario
Bacinella condensa
Elettrovalvola caricamento impianto
Sensore doppio (Sicurezza + Riscaldamento)
ECONCEPT IN 25 C
114
32
95
39
42
240
10
8
7 44
9
136 11
37
ECONCEPT IN 25 C
SCHEMA ELETTRICO
188
A 138
186
82
16
L N
230V
50Hz
32
T° T°
16
44
191
DBM04A
M
240
278
16
32
42
44
72
82
95
114
136
138
139
186
188
191
240
278
A
Ventilatore
Circolatore riscaldamento
Sensore di temperatura sanitaria
Valvola gas
Termostato ambiente
Elettrodo di rilevazione
Valvola deviatrice
Pressostato acqua
Flussometro
Sonda esterna
Cronocomando remoto
Sensore di ritorno
Elettrodo d’accensione
Sensore temperatura fumi
Elettrovalvola caricamento impianto
Sensore doppio (Riscaldamento + Sicurezza)
Contatto ON/OFF flussometro
136
GND
OUT
+5V
114
42
95
139
ECONCEPT IN 25C - 89BI2184/01
72
Edizione 01/2009
E CONCEPT
IN 25C
ECONCEPT IN 25 C
SCHEMA IDRAULICO
7
8
9
10
11
14
16
32
36
37
42
44
56
95
114
136
154
161
186
193
194
196
240
241
250
278
16
161
278
56
196
186
240
44
194
193
M
114
36
250
95
154
32
Entrata gas
Uscita acqua sanitaria
Entrata acqua sanitaria
Mandata impianto
Ritorno impianto
Valvola di sicurezza
Ventilatore
Circolatore riscaldamento
Sfiato aria automatico
Filtro entrata acqua fredda
Sonda temperatura sanitario
Valvola gas
Vaso di espansione
Valvola deviatrice
Pressostato acqua
Flussometro
Tubo scarico condensa
Scambiatore di calore a condensa
Sensore di ritorno
Sifone
Scambiatore sanitario
Bacinella condensa
Elettrovalvola caricamento impianto
Bypass automatico
Filtro mandata impianto
Sensore doppio (Sicurezza + Riscaldamento)
14
241
136
37
42
ECONCEPT TECH 25 C
10
8
7
9
11
PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIA
H [m H2O] 7
6
3
5
2
A
4
3
1
2
1
0
0
500
1.000
1.500
2.000 Q [l/h]
A
Perdite di carico caldaia
1 - 2 - 3 Velocità circolatore
ECONCEPT IN 25C - 89BI2184/01
-2-
Edizione 01/2009
E CONCEPT
IN 25C
TABELLA DATI TECNICI
ECONCEPT IN
Portata termica riscaldamento
Portata termica sanitario
Potenza termica riscaldamento (80 - 60 °C)
Potenza termica riscaldamento (50 - 30 °C)
Potenza termica sanitario
Rendimento (80-60°C)
Rendimento (50-30°C)
Rendimento
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni NOx (direttiva EN 297/A5)
Portata gas G20
25C
max
min
max
min
max
min
max
min
max
min
kW
kW
kW
kW
kW
kW
kW
kW
kW
kW
25,2
5,3
27,0
5,3
24,6
5,2
26,6
5,7
26,5
5,2
Pmax
Pmin
Pmax
Pmin
30% Pmax
%
%
%
%
%
98,3
97,3
105,4
107,2
109,1
****
5
m 3/h
m 3/h
mbar
kg/h
kg/h
mbar
2,86
0,56
20,0
2,11
0,41
37,0
°C
bar
bar
litri
litri
bar
95
3
0,8
1,5
8
1
bar
bar
litri
l/min
l/min
9
0,25
0,3
15,2
12,7
IP
V/Hz
W
W
kg
X5D
230/50
125
125
32
%
%
%
%
%
%
°C
°C
kg/h
kg/h
%
%
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
pascal
98,5
97,9
1,5
2,1
0,02
0,2
62
60
45,4
9,4
9
8,5
115
19
29
41
8
20
180
max
min
Pressione di alimentazione G20
Portata gas G31
max
min
Pressione di alimentazione G31
Temperatura max di esercizio riscald.
Pressione di esercizio riscaldamento
max
min
Contenuto acqua circuito riscald.
Capacità vaso di espansione riscald.
Pressione di precarica vaso riscald.
Pressione di esercizio sanitario
max
min
Contenuto acqua sanitario
Produzione sanitaria
ΔΔt
t 25°C
25°C
ΔΔt
t 30°C
30°C
Grado di protezione
Tensione di alimentazione
Potenza elettrica assorbita
Potenza elettrica assorbita sanitario
Peso a vuoto
Rendimento di combustione Pmax
Rendimento di combustione Pmin
Perdite al camino bruciatore on Pmax
Perdite al camino bruciatore on Pmin
Perdite al camino bruciatore off
Perdite al mantello bruciatore on Pmax
Temperatura fumi Pmax
Temperatura fumi Pmin
Portata fumi Pmax
Portata fumi Pmin
CO2 Pmax
CO2 Pmin
CO O 2=0% Pmax
CO O 2=0% Pmin
CO O 2=0% ponderato
NOx O2=0% Pmax
NOx O2=0% Pmin
NOx O2=0% ponderato
Massima prevalenza camino
Tipo di apparecchio: C33-C43-C53-C63-C83 • PIN CE: 0063BR3161
ECONCEPT IN 25C - 89BI2184/01
Edizione 01/2009
