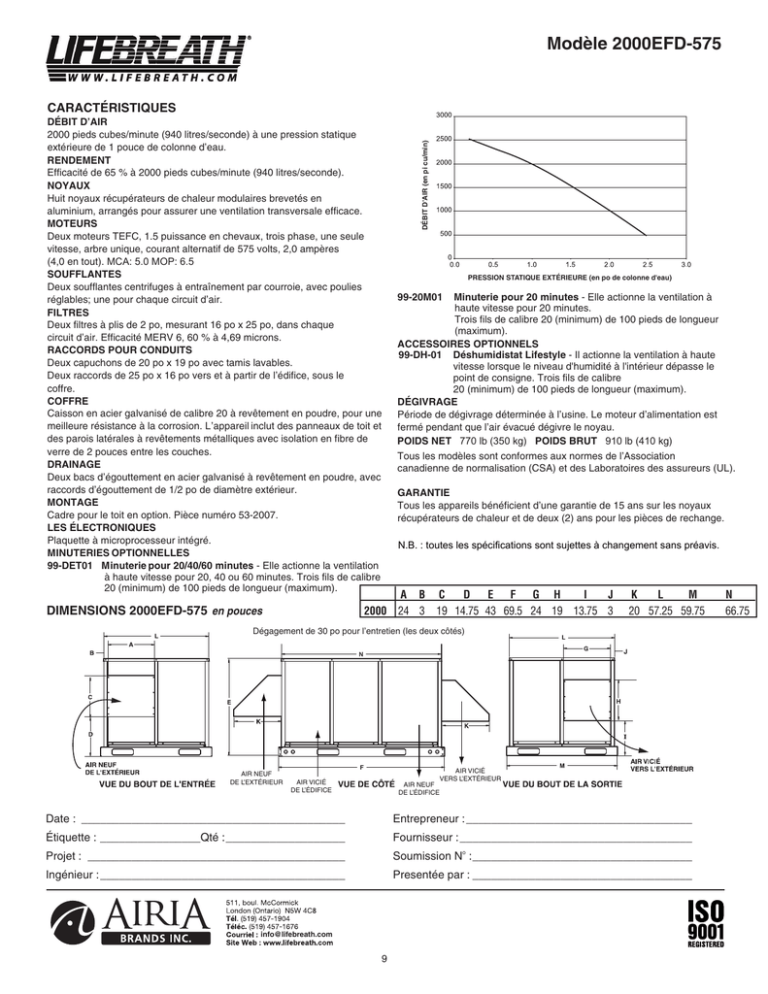

Modèle 2000EFD-575
DÉBIT D’AIR
2000 pieds cubes/minute (940 litres/seconde) à une pression statique
extérieure de 1 pouce de colonne d’eau.
RENDEMENT
Efficacité de 65 % à 2000 pieds cubes/minute (940 litres/seconde).
NOYAUX
Huit noyaux récupérateurs de chaleur modulaires brevetés en
aluminium, arrangés pour assurer une ventilation transversale efficace.
MOTEURS
Deux moteurs TEFC, 1.5 puissance en chevaux, trois phase, une seule
vitesse, arbre unique, courant alternatif de 575 volts, 2,0 ampères
(4,0 en tout). MCA: 5.0 MOP: 6.5
SOUFFLANTES
Deux soufflantes centrifuges à entraînement par courroie, avec poulies
réglables; une pour chaque circuit d’air.
FILTRES
Deux filtres à plis de 2 po, mesurant 16 po x 25 po, dans chaque
circuit d’air. Efficacité MERV 6, 60 % à 4,69 microns.
RACCORDS POUR CONDUITS
Deux capuchons de 20 po x 19 po avec tamis lavables.
Deux raccords de 25 po x 16 po vers et à partir de l’édifice, sous le
coffre.
COFFRE
Caisson en acier galvanisé de calibre 20 à revêtement en poudre, pour une
meilleure résistance à la corrosion. L’appareil inclut des panneaux de toit et
des parois latérales à revêtements métalliques avec isolation en fibre de
verre de 2 pouces entre les couches.
DRAINAGE
Deux bacs d’égouttement en acier galvanisé à revêtement en poudre, avec
raccords d’égouttement de 1/2 po de diamètre extérieur.
MONTAGE
Cadre pour le toit en option. Pièce numéro 53-2007.
LES ÉLECTRONIQUES
Plaquette à microprocesseur intégré.
MINUTERIES OPTIONNELLES
99-DET01 Minuterie pour 20/40/60 minutes - Elle actionne la ventilation
à haute vitesse pour 20, 40 ou 60 minutes. Trois fils de calibre
20 (minimum) de 100 pieds de longueur (maximum).
DIMENSIONS 2000EFD-575 en pouces
2000
DÉBIT D'AIR (en pi cu/min)
CARACTÉRISTIQUES
PRESSION STATIQUE EXTÉRIEURE (en po de colonne d'eau)
99-20M01
Minuterie pour 20 minutes - Elle actionne la ventilation à
haute vitesse pour 20 minutes.
Trois fils de calibre 20 (minimum) de 100 pieds de longueur
(maximum).
ACCESSOIRES OPTIONNELS
99-DH-01 Déshumidistat Lifestyle - Il actionne la ventilation à haute
vitesse lorsque le niveau d'humidité à l'intérieur dépasse le
point de consigne. Trois fils de calibre
20 (minimum) de 100 pieds de longueur (maximum).
DÉGIVRAGE
Période de dégivrage déterminée à l’usine. Le moteur d’alimentation est
fermé pendant que l’air évacué dégivre le noyau.
POIDS NET 770 lb (350 kg) POIDS BRUT 910 lb (410 kg)
Tous les modèles sont conformes aux normes de l’Association
canadienne de normalisation (CSA) et des Laboratoires des assureurs (UL).
GARANTIE
Tous les appareils bénéficient d’une garantie de 15 ans sur les noyaux
récupérateurs de chaleur et de deux (2) ans pour les pièces de rechange.
N.B. : toutes les spécifications sont sujettes à changement sans préavis.
A B C
D
E F G H
I
J
24 3 19 14.75 43 69.5 24 19 13.75 3
K
L
M
20 57.25 59.75
Dégagement de 30 po pour l’entretien (les deux côtés)
AIR NEUF
DE L’EXTÉRIEUR
AIR VICIÉ
VERS L’EXTÉRIEUR
AIR NEUF
DE L’ÉDIFICE
AIR VICIÉ
DE L’ÉDIFICE
Date : __________________________________________
Entrepreneur :____________________________________
Étiquette : ________________Qté :___________________
Fournisseur :_____________________________________
Projet : _________________________________________
Soumission No :___________________________________
Ingénieur :_______________________________________
Presentée par : ___________________________________
[email protected]
9
N
66.75
