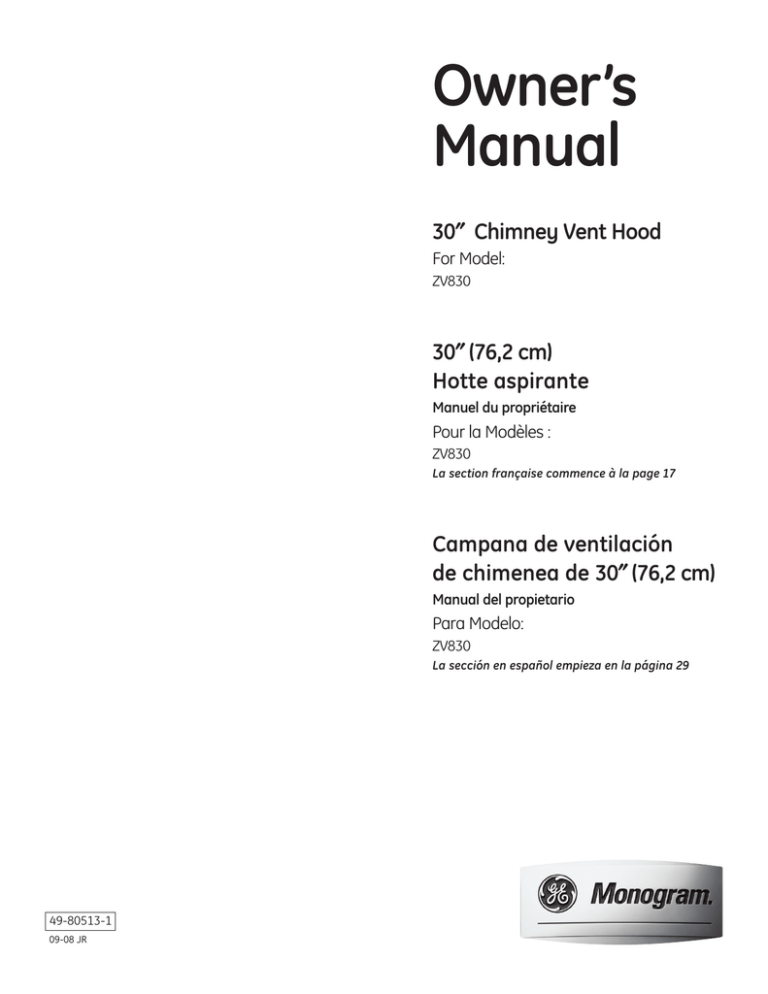

Owner’s
Manual
30″″ Chimney Vent Hood
For Model:
ZV830
30″″ (76,2 cm)
Hotte aspirante
Manuel du propriétaire
Pour la Modèles :
ZV830
La section française commence à la page 17
Campana de ventilación
de chimenea de 30″″ (76,2 cm)
Manual del propietario
Para Modelo:
ZV830
La sección en español empieza en la página 29
49-80513-1
09-08 JR
Consumer Information
Chimney Hood
Introduction
Your new Monogram chimney hood makes an eloquent statement of style and design. Whether you
chose it for its purity of design, assiduous attention to detail—or for both of these reasons—you’ll find
that your Monogram chimney hood’s superior blend of form and function will delight you for years
to come.
Your Monogram chimney hood was designed to be elegant, yet provide the venting performance you
need when cooking. Its sleek design can be beautifully integrated into the kitchen.
The information on the following pages will help you operate and maintain your chimney hood
properly.
Contents
Before
using your
chimney
hood
Consumer Information
Important Phone Numbers . . . . . . . . . . . . . . . . . . . . 15
Model and Serial Numbers . . . . . . . . . . . . . . . . . . . . . . 2
Problem Solver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8, 9
Product Registration . . . . . . . . . . . . . . . . . . . . . . . 11–14
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Controls and Features . . . . . . . . . . . . . . . . . . . . . . . . . 5
Read this manual carefully. It is intended to help
you operate and maintain your new chimney
hood properly.
If you don’t understand something or need more
help, there is a list of toll-free consumer service
numbers included in the back section of this
manual.
Keep it handy for answers to your questions.
Care and Cleaning
Charcoal Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Filter Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Light Bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Metal Grease Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Stainless Steel Hood Surfaces . . . . . . . . . . . . . . . . . . . 7
OR
Visit our Website at: monogram.com
Write
down the
model &
serial
numbers
You’ll find them on a label on the hood.
These numbers are also on the Consumer Product
Ownership Registration Card packed separately
with your hood.
Visit monogram.com and click on “Register Your
Appliance” to register your chimney hood.
Before sending in this card, please write these
numbers here:
Model Number
Serial Number
Use these numbers in any correspondence or
service calls concerning your hood.
If you
received a
damaged
hood
2
Immediately contact the dealer (or builder) that
sold you the hood.
Consumer Information
Chimney Hood
Save time
& money
Before you request service, check the Problem
Solver in the back of this manual.
It lists causes of minor operating problems that
you can correct yourself.
If you
need
service
To obtain service, see the Consumer Services page
in the back of this manual.
NEXT, if you are still not pleased, write all the
details—including your phone number—to:
We’re proud of our service and want you to be
pleased. If for some reason you are not happy with
the service you receive, here are some steps to
follow for further help.
Manager, Customer Relations
GE Appliances
Appliance Park
Louisville, KY 40225
FIRST, contact the people who serviced your
appliance. Explain why you are not pleased.
In most cases, this will solve the problem.
3
IMPORTANT SAFETY INSTRUCTIONS
READ ALL INSTRUCTIONS BEFORE USING
SAFETY PRECAUTIONS
WARNING—TO REDUCE THE RISK
OF FIRE, ELECTRIC SHOCK OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
A. Use this unit only in the manner intended
by the manufacturer. If you have questions,
contact the manufacturer.
B. Before servicing or cleaning unit, switch
power off at service panel and lock the service
disconnecting means to prevent power from
being switched on accidentally. When the
service disconnecting means cannot be
locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
C. Do not use this unit with any solid-state speed
control device.
D. This unit must be grounded.
CAUTION—FOR GENERAL
VENTILATING USE ONLY. DO NOT USE TO
EXHAUST HAZARDOUS OR EXPLOSIVE
MATERIALS AND VAPORS.
WARNING
—TO REDUCE THE RISK
OF INJURY TO PERSONS IN THE EVENT OF A
RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING*:
A. SMOTHER FLAMES with a close-fitting lid,
cookie sheet or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the
flames do not go out immediately, EVACUATE
AND CALL THE FIRE DEPARTMENT.
B. NEVER PICK UP A FLAMING PAN—You may be
burned.
C. DO NOT USE WATER, including wet dishcloths
or towels—a violent steam explosion will
result.
D. Use an extinguisher ONLY if:
1. You know you have a Class ABC
extinguisher, and you already know
how to operate it.
2. The fire is small and contained in the
area where it started.
3. The fire department is being called.
4. You can fight the fire with your back
to an exit.
*Based on “Kitchen Firesafety Tips” published by
NFPA.
READ AND SAVE
THESE INSTRUCTIONS.
4
WARNING
—TO REDUCE THE RISK
OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high
settings. Boilovers cause smoking and greasy
spillovers that may ignite. Heat oils slowly on
low or medium settings.
B. Always turn hood ON when cooking at high
heat or when flambéing food (i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef
Flambé).
C. Clean ventilating fans frequently. Grease
should not be allowed to accumulate on
fan or filter.
D. Use proper pan size. Always use cookware
appropriate for the size of the surface
element.
WARNING
—TO REDUCE THE RISK
OF FIRE, ELECTRIC SHOCK OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:
A. Installation work and electrical wiring must be
done by qualified person(s) in accordance with
all applicable codes and standards, including
fire-related construction.
B. Sufficient air is needed for proper combustion
and exhausting of gases through the flue
(chimney) of fuel burning equipment to
prevent back drafting. Follow the heating
equipment manufacturer’s guidelines and
safety standards such as those published by
the National Fire Protection Association (NFPA),
and the American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
C. When cutting or drilling into wall or ceiling, do
not damage electrical wiring and other hidden
utilities.
D. Ducted fans must always be vented to the
outdoors.
WARNING
—TO REDUCE THE RISK
OF FIRE, USE ONLY METAL DUCTWORK.
• Do not attempt to repair or replace any
part of your hood unless it is specifically
recommended in this manual. All other
servicing should be referred to a qualified
technician.
CAUTION
—AUTOMATICALLY
OPERATED DEVICE. TO REDUCE THE RISK OF
INJURY, DISCONNECT FROM POWER SUPPLY
BEFORE SERVICING. THE UNIT IS EQUIPPED
WITH AN INTEGRAL DISCONNECTING SWITCH
LOCATED INSIDE THE BLOWER HOUSING.
Controls and Features
Chimney Hood
Controls
LIGHT
FAN
5
4
1 MEMORY/OFF Button. Press to recall
memorized fan and light settings.
To memorize desired fan and light settings:
1. Press the MEMORY/OFF button.
2. Select desired settings.
3. Press MEMORY/OFF to save.
The hood will now turn off and the settings will
be memorized.
NOTES:
• When any button is active (turned on), all
outer rings will be illuminated.
• The hood can be turned OFF at any time by
pressing the MEMORY/OFF button.
3
MEMORY/OFF
2
1
BOOST—Provides five minutes at the maximum
fan setting and then automatically resets fan
to HIGH.
NOTE: BOOST can stay on longer than five
minutes when activated by the auto sensor.
AUTOMATIC FAN FEATURE—The hood fan
will turn on automatically or automatically
increase in speed if cooking temperatures
become too hot. The fan will turn off
automatically or decrease in speed when
temperatures cool to an appropriate level.
NOTE: When the automatic feature is on, you
can set the fan to a higher setting but not to
a lower setting or off.
• Always deactivate (turn off) the buttons when
the hood is not in use.
2 LIGHT INCREASE ON/OFF Button. Press to turn
on or increase light level. The buttons allow you
to cycle to the desired setting. (There are four
light levels/settings and OFF.)
3 LIGHT DECREASE ON/OFF Button. Press to turn
on or decrease light level. The buttons allow
you to cycle to the desired setting. (There are
four light levels/settings and OFF.)
4 FAN INCREASE ON/OFF Button. Press to turn
on or increase fan settings. The buttons allow
you to cycle to the desired setting. (Use to set
the fan speed to LOW, MED, HIGH, BOOST or
OFF.)
5 FAN DECREASE ON/OFF Button. Press to turn
on or decrease fan settings. The buttons allow
you to cycle to the desired setting. (Use to set
the fan speed to LOW, MED, HIGH, BOOST or
OFF.)
5
Care and Cleaning
Chimney Hood
For your
safety
Before servicing or cleaning the unit, switch power
off at the service panel and lock the service panel to
prevent power from being switched on accidentally.
If the service panel cannot be locked, fasten a tag or
prominent warning label to the panel.
Filter panel
Grease will accumulate on the filter panel. The panel
is dishwasher-safe and should be cleaned every 6
months or as needed.
1. Press in to release and lower the filter cover panel.
2. Remove the hinge barrel nuts and screws on
both sides. Shift filter panel to the left and
remove.
Press corners
to unlock
Barrel
nut (2)
Filter panel
3. Stand the filter cover panel in the dishwasher
with the drain holes facing the bottom.
NOTE: The filter must ALWAYS be in place and the
filter panel must ALWAYS be closed when the hood
is in use.
Metal
grease
filter
The metal filter traps grease released by foods
from the cooktop. The filter also helps prevent
flames (from food, grease) from damaging the
inside of the hood.
For this reason, the filter must ALWAYS be in place
and the filter panel must ALWAYS be closed when
the hood is in use. The grease filter is dishwashersafe and should be cleaned every 6 months, or
as needed.
Press corners
to unlock
To remove:
1. Press up on the front two corners of the filter
cover panel to unlock. Lower the panel to access
the filter.
2. Press the filter latch in to release it. Pull the filter
down and out.
To replace:
1. Place the two tabs on the filter edge into the
lower locating slots in the left or right side of the
hood opening.
2. Push the filter up and snap it into place in
the hood.
3. Rotate the filter cover panel up into position and
press up on its front two corners to lock it into place.
To clean, swish the filter in hot soapy water and
rinse in clean water or wash it in the dishwasher.
Do not use abrasive cleansers.
6
NOTE: Some discoloration will occur in the
dishwasher.
Filter latch
Care and Cleaning
Chimney Hood
Charcoal filter
(on some models)
If the model is not vented to the outside, the
air will be recirculated through a disposable
charcoal filter that helps remove smoke and odors.
The charcoal filter should be replaced when it is
noticeably dirty or discolored (usually after 6 to 12
months, depending on hood usage).
NOTE: DO NOT rinse, or put charcoal filter in an
automatic dishwasher.
The charcoal filter cannot be cleaned. It must be
replaced.
Order Charcoal Filter WB02X11348.
To inquire about purchasing replacement charcoal
filters or to find the location of a dealer nearest you,
please call our toll-free number:
National Parts Center
800.626.2002
To remove:
1. Remove the metal filter—see Metal grease filter
section.
2. Remove the charcoal filter in the same manner
as the metal grease filter by pressing the filter
latch in to release it. Pull the filter down and out.
To replace:
1. Insert the black charcoal filter into the opening.
Push the latch on both sides toward the center
and engage the flange.
2. Replace the metal filter—see Metal grease filter
section.
Stainless
steel hood
surfaces
Regularly polish the stainless steel exterior
with Stainless Steel Magic™ and the Monogram
polishing cloth, to preserve and protect the
fine finish.
To avoid scratching the fine finish of the
stainless steel, wipe in the same direction as the
grain when polishing or cleaning any stainless
steel surface.
For regular cleaning, use clean water and a soft
cloth. If stains persist, wash with mild dish soap
using a soft cloth or nonabrasive pad. For more
difficult stains, make a solution consisting of
25% vinegar (white or red) and 75% water. Dip
a soft cloth into the solution and rub onto the
stainless steel to remove the stain. If these
methods do not remove the stains, dirt or
debris, call 800.GE.CARES.
Light bulbs
NOTE: Reapply Stainless Steel Magic with the
Monogram polishing cloth after cleaning or if your
unit comes in contact with water, to protect the
fine finish.
Stainless Steel Magic and the Monogram polishing
cloth are available through GE Parts and
Accessories, 800.626.2002 or monogram.com.
For Stainless Steel Magic, order part number
WX10X15.
Do not use appliance wax or polish on any
stainless steel surface.
Do not use scouring pads, powdered cleaners,
bleach or cleaners containing bleach because
these products can scratch and damage
the finish.
Warranty does not cover damage due to
improper cleaning methods.
CAUTION:
Allow bulbs to cool before
touching.
To change the light bulbs:
1. Press and turn the light bulb face 1/4 turn.
2. The bulb will drop straight out.
3. Replace with the same size bulb by placing bulb
prongs into the keyhole slots and turning 1/4
turn to lock in place.
These 120 volt, 50 watt, MR16 halogen bulbs
with GU10 bases are available at most specialty
lighting stores, building centers and large
retailers. Ask for MR16 GU10 base bulb.
NOTE: Do not replace with bulbs greater
than 120 volts, 50 watts, or the lights will
automatically shut off and the rings around the
operating buttons will flash to indicate the bulbs
have exceeded the acceptable limits.
7
The Problem Solver
Chimney Hood
Questions?
Use this
problem
solver!
PROBLEM
POSSIBLE CAUSE
FAN AUTOMATICALLY
• The hood fan will turn on automatically or automatically increase in
TURNS ON OR INCREASES
speed if cooking temperatures become too hot. The fan will turn off
IN SPEED AND CAN NOT
automatically or decrease in speed when temperatures cool to an
BE TURNED OFF OR
appropriate level. Fan will also turn on automatically when the hood
LOWERED IN SPEED
electronics are too hot.
NOTE: When the automatic fan feature is on, you can set the fan to
a higher setting but not to a lower setting or off.
FAN DOES NOT
OPERATE WHEN
TURNED ON
• A fuse may be blown or a circuit breaker tripped. Replace fuse or
reset circuit breaker.
• The power disconnect switch inside the hood may be switched off.
Remove the metal grease filter and the charcoal filter (if present) and
flip the switch on.
LOCATE ON/OFF SWITCH.
1. Press in to release and lower the filter cover panel at the front.
2. Push the filter latch toward the opening and pull downward
to remove.
3. Remove the charcoal filter, if present.
Press corners
to unlock
Filter
latch
4. Reach into the motor compartment and locate the ON/OFF switch
at the front of the opening.
5. Press switch to ON position.
Push-button
switch
(horizontal
view from
inside
opening)
NOTE: If the hood blower needs to be removed for service, use the
disconnect switch for your safety. Press the switch to the OFF position.
8
The Problem Solver
Chimney Hood
Questions?
Use this
problem
solver!
PROBLEM
FAN FAILS TO CIRCULATE
AIR OR MOVES AIR
SLOWER THAN NORMAL
POSSIBLE CAUSE
• Check to be sure the metal grease filter and the charcoal filter
(if present) are clean. Clean the metal grease filter (see the Metal
grease filter section) and, if the hood is recirculated (not vented to the
outside), replace the charcoal filter (see the Charcoal filter section).
If cleaning and replacing the filters does not correct the problem,
call for service.
FAN KEEPS GOING
OFF AND ON
• The motor is probably overheating and turning itself off. This can
be harmful to the motor. Check to be sure the filter is clean and
check ductwork for blockage. If off and on cycling continues, call
for service.
LIGHTS WILL NOT WORK • Light(s) were replaced with bulbs with greater than the 120 volt, 50
AND RINGS AROUND THE
watt limit. Replace with the correct type and size bulb. See the
OPERATING BUTTONS
Light bulbs section.
ARE FLASHING
LIGHT WILL NOT STAY
ON HIGH SETTING
• Use 120 volt, 50 watt, MR16 halogen bulbs with a GU10 base and
make sure they are inserted securely. It is important to replace with
bulbs that do not exceed the recommended wattage. Higher wattage
bulbs will cause the outer rings to blink, and the lights will not
function at the highest levels. See the Light bulbs section.
THE HOOD CONTROLS
ARE NOT OPERATING
CORRECTLY
• Disconnect power to the hood by turning the circuit breaker off or by
removing the fuse in the home fuse box. Wait 30 seconds to allow the
hood controls to reset and then replace the fuse or move the circuit
breaker back on.
SEQUENTIAL PRESSES
OF THE LIGHT OR FAN
BUTTONS WILL CHANGE
THE SETTING FROM THE
LOWEST SETTING TO OFF
TO THE HIGHEST SETTING,
OR FROM THE HIGHEST
SETTING TO OFF TO THE
LOWEST SETTING
• So that you can easily set the controls to the desired setting, the hood
is designed for the light and fan buttons to cycle through the settings.
This is normal.
WHEN PRESSING THE
MEMORY/OFF BUTTON
TO TURN ON THE LIGHT,
THE FAN COMES ON
INSTEAD
• For your convenience, it is normal for the lights and fan to remember
their last setting when you press the Memory/Off button. If you
want only the lights on, press the “FAN +” (or the “FAN –” ) button to
turn the fan off. When you power the hood up next time, only the
lights will function. NOTE: You may turn the fan and lights off or on
separately, using the “+” or “–” buttons.
9
Notes
Chimney Hood
10
Important Mail Today
Consumer Product
Ownership Registration
GE Appliances
Place
1st Class
Letter
Stamp
Here
General Electric Company
Warranty Registration Department
P.O. Box 32150
Louisville, KY 40232-2150
11
Consumer Product Ownership Registration
Dear Customer:
Thank you for purchasing our product and thank you for placing your confidence in us. We are proud to
have you as a customer!
✄
Follow these three steps to protect your new appliance investment:
1 2 3
Complete and mail
your Consumer
Product Ownership
Registration today.
Have the peace of mind
of knowing we can
contact you in the
unlikely event of a
safety modification.
After completing this
registration, write your
model and serial
numbers in this manual.
You will need this
information should you
require service.
Our service number
is 800.444.1845.
Read your Owner’s
Manual carefully. It will
help you operate your
new appliance properly.
Important: To ensure that your product is registered, mail the separate product registration card.
If the separate product registration card is missing, fold and mail the form below. No envelope is needed.
FOLD HERE
Consumer Product Ownership Registration
Product
Hood
nt
orta
Imp Mail
ay!
Tod
Mr. ■
Ms. ■
Model
Mrs. ■
Miss ■
First
Name
✄
Serial
Last
Name
Street
Address
Apt. #
E-mail Address*
City
State
Date Placed
In Use
Month
Day
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
monogram.com
Year
Zip
Code
Phone
Number
* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important
communications from GE Appliances (GEA).
■ Check here if you do not want to receive communications from GEA’s carefully selected partners.
FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY RIGHTS.
For more information about GEA’s privacy and data usage policy, go to monogram.com and click on “Privacy
Policy” or call 800.626.2224
✄
TAPE CLOSED
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
monogram.com
12
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
13
14
Consumer Services
Chimney Hood
With the purchase of your new Monogram appliance,
receive the assurance that if you ever need information or
assistance from GE, we’ll be there. All you have to do is call—
toll-free!
GE Answer
Center®
800.626.2000
Whatever your question about any Monogram major appliance, GE Answer Center® information
service is available to help. Your call—and your question—will be answered promptly and
courteously. And you can call any time. GE Answer Center® service is open 24 hours a day,
Monday through Saturday.
OR
Visit our Website at: monogram.com
Monogram
Preferred
Service
800.444.1845
For Customers
With Special
Needs…
800.626.2000
Service
Contracts
800.626.2224
A GE consumer service professional will provide expert repair service, scheduled at a time that’s
convenient for you. Many GE Consumer Service company-operated locations offer you service
today or tomorrow, or at your convenience (7:00 a.m. to 10:00 p.m. weekdays, 8:00 a.m. to
6:00 p.m. Saturday and Sunday). Our factory-trained technicians know your appliance inside
and out—so most repairs can be handled in just one visit.
GE offers, free of charge, a brochure to assist in planning a barrier-free
kitchen for persons with limited mobility.
Consumers with impaired hearing or speech who have access to a TDD
or a conventional teletypewriter may call 800.TDD.GEAC (800.833.4322)
to request information or service.
You can have the secure feeling that GE Consumer Service will still be there after your
warranty expires. Purchase a GE contract while your warranty is still in effect and you’ll receive
a substantial discount. With a multiple-year contract, you’re assured of future service at
today’s prices.
Parts and
Accessories
Individuals qualified to service their own appliances can have parts or accessories sent directly
to their home. The GE parts system provides access to over 47,000 parts…and all GE Genuine
Renewal Parts are fully warranted. VISA, MasterCard and Discover cards are accepted.
800.626.2002
User maintenance instructions contained in this manual cover procedures intended to be
performed by any user. Other servicing generally should be referred to qualified service
personnel. Caution must be exercised, since improper servicing may cause unsafe operation.
15
Warranty
Chimney Hood
YOUR MONOGRAM HOOD WARRANTY
Staple sales slip or cancelled check here. Proof of original
purchase date is needed to obtain service under warranty.
WHAT IS
COVERED
LIMITED ONE-YEAR WARRANTY
For one year from date of original purchase, we will provide, free of charge, parts and
service labor in your home to repair or replace any part of the hood that fails because
of a manufacturing defect.
This warranty is extended to the original purchaser and any succeeding owner for products
purchased for ordinary home use in the 48 mainland states, Hawaii and Washington, D.C.
If the product is located in an area where service by a GE Authorized Servicer is not available,
you may be responsible for a trip charge or you may be required to bring the product to an
Authorized GE Service Location for service. In Alaska the warranty is the same except that it
is LIMITED because you must pay to ship the product to the service shop or for the service
technician’s travel costs to your home.
All warranty service will be provided by our Factory Service Centers or by our authorized
Customer Care® servicers during normal working hours.
Should your appliance need service, during warranty period or beyond, call 800.444.1845.
Please have your serial number and model number available when calling for service.
WHAT IS NOT
COVERED
• Service trips to your home to teach you
how to use the product.
• Replacement of house fuses or resetting
of circuit breakers.
• Incidental or consequential damage
caused by possible defects with this
appliance.
• Replacement of the replaceable filters.
• Damage to the product caused by
accident, fire, floods or acts of God.
• Damage caused after delivery.
• Failure of the product if it is used for
other than its intended purpose or used
commercially.
• Improper installation.
If you have an installation problem,
contact your dealer or installer. You are
responsible for providing adequate
electrical, gas, exhausting and other
connecting facilities as described in the
Installation Instructions provided with
the product.
• Product not accessible to provide required
service.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair
as provided in this Limited Warranty. Any implied warranties, including the implied
warranties of merchantability or fitness for a particular purpose, are limited to one
year or the shortest period allowed by law.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state.
To know what your legal rights are in your state, consult your local or state consumer affairs
office or your state’s Attorney General.
16
Warrantor: General Electric Company. Louisville, KY 40225
Information de consommateur
Hotte aspirante
Introduction
Votre nouvelle hotte aspirante Monogram constitue une démonstration éloquente du style et dessin.
Que vous la choisissiez pour la pureté de son design, pour l’attention soignée de ses détails—ou pour
ces deux raisons à la fois—vous vous apercevrez que la fusion supérieure de forme et de fonction de
votre hotte aspirante Monogram vous ravira pour les années à venir.
Votre hotte Monogram a été conçue dans un souci d’élégance, tout en garantissant les performances
d’aspiration dont vous avez besoin pour cuisiner. Son design aux lignes pures s’intégrera
parfaitement dans votre cuisine.
Les informations des pages suivantes vous aideront à utiliser et à entretenir correctement votre
hotte aspirante.
Table des
matières
Service au consommateur
En registrement du produit . . . . . . . . . . . . . . . . 25, 26
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Instructions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . 19
Modèle et numéro de série . . . . . . . . . . . . . . . . . . . 17
Numéros de téléphone importants . . . . . . . . . . . 27
Résolution de problèmes . . . . . . . . . . . . . . . . . . 23, 24
Avant
d’utiliser
votre hotte
aspirante
Lisez attentivement ce manuel. Il a été conçu
pour vous aider à utiliser et à entretenir
correctement votre nouvelle hotte aspirante.
Conservez-le à portée de main pour répondre
à vos questions.
Commandes et paramètres . . . . . . . . . . . . . . . . . . 20
Nettoyage et entretien
Ampoules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Filtre à charbon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Filtre métallique à graisse . . . . . . . . . . . . . . . . . . . . 21
Panneau filtrant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Surfaces de la hotte en acier inoxydable . . . . . . 22
Si vous ne comprenez pas quelque chose ou que
vous avez besoin d’aide, vous trouverez la liste
des numéros d’appel gratuit du service aprèsvente au verso de la couverture de ce manuel.
OU
Visitez notre site web sur : monogram.com
Notez les
numéros
de modèle
et de série
Vous les trouverez sur l’étiquette de la hotte.
Ces numéros figurent également sur la carte
d’enregistrement de propriété du produit emballé
séparément avec votre hotte.
Allez sur monogram.com et cliquez sur “Enregistrez
votre appareil” pour enregistrer votre hotte
aspirante.
Avant d’envoyer la carte, veuillez noter les
numéros ici :
Numéro de modèle
Numéro de série
Utilisez ces numéros dans toute correspondance
ou pour tout appel au service après-vente,
concernant votre hotte.
Si vous
recevez
une hotte
endommagée
Contactez immédiatement le revendeur (ou le
constructeur) qui vous a vendu la hotte.
17
Information de consommateur
Hotte aspirante
Économisez
du temps et
de l’argent
Avant de demander l’assistance, reportez-vous
au résolveur de problème figurant au dos de ce
manuel.
Il répertorie les causes des dysfonctionnements
mineurs que vous pouvez corriger par vos propres
moyens.
Si vous avez
besoin
d’une
intervention
Pour utiliser le service, consultez la page du
service au verso de la couverture de ce manuel.
ENSUITE, si vous êtes toujours mécontent,
écrivez tous les détails—y compris votre numéro
de téléphone—à :
Nous sommes fiers de notre service et nous
voulons que vous en soyez satisfait. Si, pour une
quelconque raison, vous êtes mécontent du
service fourni, voici la procédure à suivre pour
obtenir une aide supplémentaire.
PREMIÈREMENT, contactez la personne qui a
réparé votre appareil. Expliquez-lui les raisons de
votre mécontentement. Dans la plupart des cas,
cela résoudra le problème.
18
Manager, Customer Relations
GE Appliances
Appliance Park
Louisville, KY 40225
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
LISEZ TOUTES LES INSTRUCTIONS
AVANT D’UTILISER VOTRE APPAREIL
PRÉCAUTIONS EN MATIÈRE DE SÉCURITÉ
AVERTISSEMENT :
POUR RÉDUIRE LE RISQUE D’INCENDIE,
DE SECOUSSE ÉLECTRIQUE OU DE BLESSURE
CORPORELLE, OBSERVEZ LES PRÉCAUTIONS
SUIVANTES :
A. N’utilisez cet appareil que de la manière prévue
par le fabricant. Si vous avez des questions, appelez
le fabricant.
B. Avant de réparer ou de nettoyer votre appareil,
débranchez le courant au niveau du panneau
de service et verrouillez les mécanismes de
débranchement de service pour éviter tout
branchement accidentel au courant. Si vous ne pouvez
pas verrouiller les mécanismes de débranchement de
service, attachez soigneusement un avertissement bien
visible, comme une étiquette, au panneau de service.
C. N’utilisez jamais cet appareil avec un mécanisme
de réglage de la vitesse à semi-conducteurs.
D. Cet appareil doit être bien mis à la terre.
ATTENTION : UNIQUEMENT À
USAGE DE VENTILATION GÉNÉRALE.
N’UTILISEZ JAMAIS POUR L’ÉCHAPPEMENT DE
MATIÈRES ET DE VAPEURS EXPLOSIVES.
AVERTISSEMENT :
POUR
RÉDUIRE LE RISQUE DE BLESSURE
CORPORELLE SI DE LA GRAISSE PREND FEU SUR LA
SURFACE DE CUISSON DU FOUR, SUIVEZ LES
INSTRUCTIONS SUIVANTES* :
A. ÉTOUFFEZ LES FLAMMES avec un couvercle qui
convient, une tôle à biscuits ou un plateau en métal,
puis éteignez le brûleur. FAITES BIEN ATTENTION DE NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas
immédiatement, SORTEZ ET APPELEZ LES POMPIERS.
B. NE DÉPLACEZ JAMAIS UNE CASSEROLLE QUI FLAMBE—
Vous pouvez vous brûler.
C. N’UTILISEZ JAMAIS D’EAU, en particulier de serviette ou
de chiffon mouillé—il se produira une explosion violente
de vapeur brûlante.
D. N’UTILISEZ UN EXTINCTEUR que si :
1. Vous avez un extincteur de classe ABC et vous savez
comment l’utiliser;
2. Le feu est réduit et confiné à l’endroit où il a
commencé;
3. Vous avez déjà appelé les pompiers;
4. Vous combattez les flammes en tournant le dos à
une sortie.
* Basé sur l’ouvrage intitulé «Kitchen Fire Safety Tips»
publié par la NFPA.
LISEZ ET CONSERVEZ
CES INSTRUCTIONS.
AVERTISSEMENT :
RÉDUISEZ
LE RISQUE D’UN FEU DE GRAISSE SUR LA SURFACE
DE CUISSON DU FOUR :
A. Ne laissez jamais sans surveillance les unités de cuisson
de surface à une température élevée. Le bouillonnement
occasionne des débordements fumants et graisseux qui
peuvent prendre feu. Chauffez à feu doux les substances
huileuses, avec un réglage bas ou moyen.
B. Ne préparez pas des mets flambés sur la cuisinière.
Si vous préparez des mets flambés sous la hotte, mettez
le ventilateur en marche.
C. Nettoyez les mécanismes de ventilation fréquemment.
Il ne faut pas permettre une accumulation de graisse sur
le ventilateur ou sur le filtre.
D. Utilisez une casserole de bonne taille. Utilisez toujours
un ustensile de cuisine qui convienne au diamètre de
l’élément de cuisson.
AVERTISSEMENT :
POUR
RÉDUIRE LE RISQUE D’INCENDIE, DE SECOUSSE
ÉLECTRIQUE OU DE BLESSURE CORPORELLE,
OBSERVEZ LES PRÉCAUTIONS SUIVANTES :
A. Vous devez faire exécuter tous les travaux d’installation
et de câblage électrique par une personne qualifiée,
conformément à tous les codes et les normes en
vigueur, en particulier ceux de construction relatifs
aux incendies.
B. Vous devez assez d’air pour avoir une bonne combustion
et permettre l’évacuation des gaz par le conduit de
cheminée du matériel de combustion du carburant, afin
d’éviter tout retour d’air. Suivez les directives du fabricant
de matériel de combustion et les normes de sécurité
comme celles publiées par la National Fire Protection
Association (NFPA) et l’American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE),
ainsi que les modalités des codes locaux.
C. Si vous faites un trou ou une ouverture dans un mur ou
un plafond, n’endommagez pas les fils électriques et les
autres installations cachées de service public.
D. Vous devez toujours alimenter les ventilateurs dans les
conduits en air en provenance de l’extérieur.
AVERTISSEMENT :
POUR
RÉDUIRE LE RISQUE D’INCENDIE, N’UTILISEZ QUE
DES CONDUITS EN MÉTAL.
• N’essayez jamais de remplacer ou de réparer un
élément de votre hotte si le présent manuel ne le
recommande pas expressément. Tout autre entretien
doit être effectué par un technicien qualifié.
ATTENTION :
APPAREIL
COMMANDÉ AUTOMATIQUEMENT. AFIN
DE RÉDUIRE LES RISQUES DE BLESSURE,
DÉBRANCHEZ L’APPAREIL DE L’ALIMENTATION
ÉLECTRIQUE AVANT DE PROCÉDER À UNE
RÉPARATION. L'APPAREIL EST ÉQUIPÉ D’UN
SECTIONNEUR INTÉGRAL SITUÉ À L’INTÉRIEUR
DU LOGEMENT DU VENTILATEUR.
19
Commandes et paramètres
Hotte aspirante
Commandes
LIGHT
FAN
5
4
1 Bouton MEMORY/OFF. Appuyez pour afficher
les paramètres mémorisés de ventilateur et de
luminosité.
Pour mémoriser les paramètres de ventilateur
et de luminosité :
1. Appuyez sur le bouton MEMORY/OFF.
2. Sélectionnez les paramètres souhaités.
3. Appuyez sur MEMORY/OFF pour enregistrer.
La hotte va désormais s’éteindre et les
paramètres seront conservés.
NOTES :
• Lorsqu’un bouton est actif (enclenché), tous
les anneaux externes seront allumés.
• La hotte peut être mise sous tension (OFF)
à tout instant en appuyant sur le bouton
MEMORY/OFF.
• Veillez à toujours désactiver (éteindre) les
boutons si vous ne comptez pas utiliser la
hotte.
2 Bouton LIGHT INCREASE ON/OFF. Appuyez
dessus pour enclencher ou augmenter le niveau
de luminosité. Les boutons vous permettent de
naviguer jusqu’au paramètre souhaité. (Quatre
niveaux/paramètres de luminosité sont
disponibles ainsi que OFF.)
3 Bouton LIGHT DECREASE ON/OFF. Appuyez
dessus pour enclencher ou baisser le niveau de
luminosité. Les boutons vous permettent de
naviguer jusqu’au paramètre souhaité. (Quatre
niveaux/paramètres de luminosité sont
disponibles ainsi que OFF.)
4 Bouton FAN INCREASE ON/OFF. Appuyez
dessus pour enclencher ou augmenter les
paramètres du ventilateur. Les boutons vous
permettent de naviguer jusqu’au paramètre
souhaité. (Utilisez-les pour régler la vitesse du
ventilateur sur LOW, MED, HIGH, BOOST ou OFF.)
20
3
MEMORY/OFF
2
1
5 Bouton FAN DECREASE ON/OFF. Appuyez
dessus pour enclencher ou baisser les
paramètres du ventilateur. Les boutons vous
permettent de naviguer jusqu’au paramètre
souhaité. (Utilisez-les pour régler la vitesse du
ventilateur sur LOW, MED, HIGH, BOOST ou OFF.)
BOOST—Fournit cinq minutes au niveau
maximum du ventilateur et redémarre
automatiquement le ventilateur sur HIGH.
NOTE : BOOST peut rester plus de cinq minutes
dès lors qu’il est activé par le capteur
automatique.
FONCTION VENTILATEUR AUTOMATIQUE—
Le ventilateur de la hotte s’enclenchera
automatiquement ou augmentera sa vitesse
automatiquement si les températures de
cuisson sont trop élevées. Le ventilateur
s’éteindra Automatiquement ou baissera sa
vitesse lorsque les températures baissent
pour atteindre un niveau acceptable.
NOTE : Lorsque la fonction automatique est
activée, vous pouvez régler le ventilateur sur un
niveau plus élevé mais non pas sur un niveau
inférieur ou sur OFF.
Entretien et nettoyage
Hotte aspirante
Pour votre
sécurité
Avant de réparer ou de nettoyer l’appareil, mettez-le
hors service à l’aide du tableau de commande et
verrouillez-le afin d’éviter que l’alimentation ne
s’enclenchement par inadvertance. Si le tableau ne
peut être verrouillé, fixez une étiquette ou étiquette
d’avertissement bien apparente sur le tableau.
Panneau
filtrant
La graisse s’accumulera sur le panneau filtrant. Le
panneau est lavable au lave-vaisselle et doit être
nettoyé tous les 6 ou selon les besoins.
1. Appuez pour relâcher ou abaisser le panneau
filtrant.
Appuyez sur
les coins pour
débloquer
2. Retirez les écrous à barillets articulés et les vis
situés aux deux extrémités. Placez le panneau
filtrant sur la gauche et retirez-le.
Écrou à
baillet
(2)
Panneau filtrant
3. Installez le panneau filtrant dans le lave-vaisselle
avec les orifices de purge situés vers le bas.
NOTE : Le filtre doit TOUJOURS être bien en place
et le panneau filtrant doit TOUJOURS être fermé
lorsque la hotte est utilisée.
Filtre
métallique
à graisse
Le filtre métallique attrape la graisse laissée par
les aliments de la table de cuisson. Le filtre perme
également d’éviter que les flammes (provenant
des aliments, de la graisse) abîment l’intérieur
de la hotte.
Appuyez sur
les coins pour
débloquer
Pour cette raison, le filtre doit TOUJOURS être bien
en place et le panneau filtrant doit TOUJOURS être
fermé lorsque la hotte est utilisée. Le filtre à graisse
peut être lavé au lave-vaisselle et il doit être
nettoyé tous les 6 mois ou selon les besoins.
Pour le retirer :
1. Appuyez sur les deux coins avant du panneau
filtrant pour débloquer. Abaissez le panneau
pour accéder au filtre.
2. Appuyez sur le loquet du filtre pour le relâcher.
Rabattez et tirez le filtre.
Pour le remplacer :
1. Placez les deux languettes de l’extrémité du filtre
dans les fentes de montage inférieures sur le
côté droit ou gauche de l’ouverture de la hotte.
Loquet
du filtre
Pour le nettoyer, trempez le filtre dans de l’eau
chaude savonneuse et rincez à l’eau froide ou
lavez-le dans le lave-vaisselle. N’utilisez pas de
nettoyants abrasifs.
NOTE : Le lave-vaisselle risque de provoquer des
décolorations.
2. Tirez le filtre et placez-le correctement dans
la hotte.
3. Pivotez le panneau filtrant dans sa position et
enfoncez ses deux coins avant pour le fixer.
21
Entretien et nettoyage
Hotte aspirante
Filtre à
charbon
(sur certains
modèles)
Surfaces
de la hotte
en acier
inoxydable
Ampoules
22
Si le modèle n’est pas ventilé vers l’extérieur, l’air
sera renvoyé à travers un filtre à charbon actif
jetable qui permet d’évacuer la fumée et les
odeurs.
Le filtre à charbon doit être remplacé lorsqu’il est
particulièrement sale ou décoloré (en général
après 6 à 12 mois, en fonction de l’utilisation qui
est faite du filtre).
NOTE : NE rincez PAS, ou NE mettez PAS le filtre à
charbon actif dans un lave-vaisselle automatique.
Le filtre à charbon actif ne peut être nettoyé. Il
doit être remplacé.
Commander un filtre à charbon actif
WB02X11348.
Pour savoir où commander des filtres à charbon de
rechange ou pour connaître l’adresse du revendeur
le plus proche, veuillez appeler gratuitement le :
Centre national de pièces
800.561.3344
Pour le retirer :
1. Retirez le filtre métallique—voir le section Filtre
métallique à graisse.
2. Retirez le filtre à charbon de la même manière
que le filtre à graisse en appuyant sur le loquet du
filtre pour le relâcher. Rabattez ou tirez sur le filtre.
Cirez régulièrement l’extérieur en acier inoxydable
à l’aide du produit Stainless Steel Magic™ et du
chiffon de cirage Monogram afin de préserver
et de protéger la la finition.
Afin d’éviter de rayer la finition en acier
inoxydable, essuyez dans le même sens que le
grain lorsque vous cirez ou nettoyez une surface
en acier inoxydable.
Pour un nettoyage régulier, utilisez de l’eau propre
et un tissu doux. Si la tâche persiste, lavez avec du
liquide de vaisselle non corrosif à l’aide d’un chiffon
doux ou d’une lingette non abrasive. Pour les tâches
les plus difficiles, élaborez une solution composée de
25 % de vinaigre (blanc ou rouge) et de 75 % d’eau.
Plongez un tissu doux dans la solution et grattez sur
l’acier inoxydable pour retirer la tâche. Si vous ne
parvenez pas à retirer les tâches, saletés ou les
résidus, appelez 800.561.3344.
NOTE : Appliquez à nouveau le produit pour acier
inoxydable Stainless Steel Magic à l’aide du chiffon
de cirage Monogram après nettoyage ou si votre
appareil entre en contact avec l'eau afin de
protéger la finition.
Le produit Stainless Steel Magic™ et le chiffon de
cirage Monogram sont disponibles parmi les
composants et accessoires GE, en appelant le
800.561.3344 ou sur monogram.com.
Pour le produit Stainless Steel Magic, commandez
en indiquant le numéro de pièce WX10X15.
N’utilisez pas de cire ou de lustrant pour appareil
sur une surface en acier inoxydable.
N’utilisez pas de lingettes de décapage, de poussière
nettoyante, d’eau de Javel ou de nettoyants
contenant de l’eau de Javel, ces produits étant
susceptibles de rayer ou d’abîmer la finition.
La garantie ne couvre pas les dommages dus à
des méthodes de nettoyage inappropriées.
Pour le remplacer :
1. Insérez le filtre à charbon noir dans l'ouverture.
Poussez le verrou des deux côtés vers le centre
et engagez le bride.
2. Replacez le filtre métallique—voir le section Filtre
métallique à graisse.
ATTENTION :
Laissez les
ampoules refroidir avant de les toucher.
Pour remplacer les ampoules :
1. Appuyez et pivotez l’ampoule d’un 1/4 de tour.
2. L’ampoule tombera d’elle-même.
3. Remplacez-la par une ampoule de la même taille
en plaçant les broches de l’ampoule dans les
orifices et en pivotant d’un 1/4 de tour pour la fixer.
Ces ampoules halogènes 120 volts, 50 watts,
MR16 à culots GU10 sont disponibles auprès de
boutiques spécialisées, centres de construction
et de détaillants. Demandez l’ampoule à culot
MR16 GU10.
NOTE : Ne les remplacez pas par des ampoules
supérieures à 120 volts, 50 watts, ou les lampes
s’éteindront automatiquement et les anneaux
autour des boutons de mise en marche
clignoteront afin d’indiquer que les ampoules
ont dépassé les limites acceptables.
Ce système de résolution de problème
Hotte aspirante
Questions ?
Utilisez ce
système de
résolution
de
problème !
PROBLÈME
LE VENTILATEUR
S’ENCLENCHE
AUTOMATIQUEMENT
OU SA VITESSE BAISSE
ET IL NE PEUT ÊTRE
ÉTEINT OU SA VITESSE
ÊTRE RÉDUITE
CAUSES POSSIBLES
• Le ventilateur de la hotte s’enclenchera automatiquement ou sa
vitesse baissera automatiquement si les températures de cuisson
augmentent de façon excessive. Le ventilateur s’éteindra
automatiquement ou la vitesse baissera lorsque les températures
baisseront jusqu’à un niveau approprié. Le ventilateur s’enclenchera
également automatiquement lorsque la hotte est trop chaude.
NOTE : Lorsque la fonction automatique du ventilateur est activée,
vous pouvez le régler sur un niveau supérieur et non pas sur un
niveau inférieur ou sur off.
LE VENTILATEUR NE
FONCTIONNE PAS MÊME
ALLUMÉ
• Il se peut qu'un fusible soit grillé ou qu'un disjoncteur soit enclenché.
Remplacez le fusible ou réglez à nouveau le disjoncteur.
• Le commutateur de la hotte peut être éteint. Retirez le filtre métallique
à graisse et le filtre à charbon actif (si présent) et enclenchez le
commutateur.
REPÉREZ LE COMMUTATEUR ON/OFF.
1. Appuyez pour relâcher ou abaisser le panneau filtrant sur l’avant.
2. Enfoncez le loquet du filtre vers l’orifice et appuyez dessus pour
le retirer.
3. Retirez le filtre à charbon actif, si présent.
Appuyez sur
les coins pour
débloquer
Loquet
du filtre
4. Accédez au compartiment à moteur et repérez le commutateur
ON/OFF à l’avant de l’ouverture.
5. Appuyez le commutateur sur la position ON.
Interrupteur
à bouttonpoussoir (vue
horizontale de
l’Intérieur de
l’ouverture)
NOTE : Si l’aspirateur de la hotte doit être retiré pour une réparation,
utilisez le commutateur pour votre sécurité. Appuyez le commutateur
sur la position OFF.
23
Ce système de résolution de problème
Hotte aspirante
Questions ?
Utilisez ce
système de
résolution
de
problème !
PROBLÈME
LE VENTILATEUR NE FAIT
PAS CIRCULER L’AIR OU
DÉPLACE L’AIR PLUS
LENTEMENT QUE LA
NORMALE
CAUSES POSSIBLES
• Vérifiez le filtre métallique à graisse et le filtre à charbon actif
(si présent) sont propre. Nettoyez le filtre métallique à graisse
(voir le section Filtre métallique à graisse) et si la hotte est recyclée
(non ventilé vers l’extérieur), remplacez le filtre à charbon actif
(voir le section Filtre à charbon actif). Si malgré le nettoyage et le
remplacement des filtres le problème persiste, appelez le service
d’assistance.
LE VENTILATEUR NE CESSE • Le moteur surchauffe probablement et s’éteint. Ceci risqué
DE S’ÉTEINDRE ET DE
d’endommager le moteur. Vérifiez que le filtre est propre et si
S’ALLUMER
la tuyauterie est obstruée. Si le problème persiste, appelez
le service d’assistance.
LES LAMPES NE
FONCTIONNENT PAS ET
LES ANNEAUX SITUÉS
AUTOUR DES BOUTONS
DE MISE EN MARCHE
CLIGNOTENT
• Les lampe(s) ont été remplacées par des ampoules supérieures à
120 volts, 50 watts. Remplacez-les par des ampoules de taille et
de type adéquats. Consultez la section Ampoules.
LA LAMPE NE RESTERA
• Utilisez des ampoules halogènes de type 120 volts, 50 watts, des
PAS SUR LE NIVEAU ÉLEVÉ
ampoules halogènes MR16 halogènes à culot GU10 et assurez-vous
qu’elles ont été correctement introduites. Il est important de les
remplacer par des ampoules ne dépassant pas le wattage autorisé.
Des ampoules dont le wattage est supérieur provoqueront le
clignotement des anneaux externes et les lampes ne fonctionneront
pas au niveau élevé. Consultez la section Ampoules.
LES COMMANDES DE LA
• Coupez l’alimentation de la hotte en désactivant le disjoncteur ou en
HOTTE NE FONCTIONNENT
retirant le fusible de la boîte à fusibles de votre domicile. Patientez
PAS CORRECTEMENT
30 secondes pour que les commandes de la hotte se réinitialisent,
puis replacez le fusible et enclenchez à nouveau le disjoncteur.
SI VOUS APPUYEZ
• Vous pouvez par conséquent régler les commandes sur le niveau
PLUSIEURS FOIS SUR LES
souhaité, la hotte a été conçue de manière que les boutons de lampe
BOUTONS DE LA LAMPE
et de ventilateur permettent de naviguer dans les réglages. C’est tout
OU DU VENTILATEUR, LES
à fait normal.
RÉGLAGES CHANGERONT
DU NIVEAU LE PLUS BAS
AU NIVEAU OFF AU NIVEAU
LE PLUS ÉLEVÉ, OU DU
PLUS ÉLEVÉ AU NIVEAU
OFF AU NIVEAU
LE PLUS BAS
LORSQUE VOUS APPUYEZ
SUR LE BOUTON
MEMORY/OFF POUR
ALLUMER LA LAMPE,
LE VENTILATEUR
S’ENCLENCHE
24
• Pour votre confort, les lampes et le ventilateur se souviennent du
dernier réglage lorsque vous appuyez sur le bouton Memory/Off.
Si vous souhaitez n'allumer que les lampes, appuyez sur le bouton
“FAN +” (ou le “FAN –” ) pour éteindre le ventilateur. Lorsque vous
rallumerez la hotte, les lampes seront les seules à fonctionner.
NOTE : Vous pouvez allumer ou éteindre le ventilateur et les lampes
séparément, à l’aide des boutons « + » ou « – ».
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
25
26
Service au consommateur
Hotte aspirante
Avec l’achat de votre nouvel appareil Monogram, soyez assuré
de recevoir toute l’information ou l’assistance dont vous
pourriez avoir besoin, de la part de GE. Tout ce que vous avez
à faire, c’est de nous appeler—gratuitement !
GE Answer
Center ®
800.561.3344
Service favori
Monogram
800.561.3344
Quelle que soit votre question concernant n’importe quel appareil Monogram, le service d’information
du GE Answer Center® est disponible pour vous aider. Votre appel—et votre question —seront pris en
compte rapidement et courtoisement. Et vous pouvez nous contacter n’importe quand. Le service GE
Answer Center® est ouvert 24 heures sur 24, du lundi au samedi.
OU
Visitez notre site web sur : monogram.com
Un professionnel qualifié du service GE s’occupera de la réparation, à un moment qui vous
convienne. La plupart des entreprises du service GE vous proposent une intervention le jour même
ou le lendemain, ou à votre convenance (de 07h00 à 22h00 les jours de semaine, de 08h00 à
18h00 les samedis et dimanches). Nos techniciens formés en usine connaissent l’intérieur et
l’extérieur de votre appareil—la plupart des réparations peuvent être effectuées en une
intervention seulement.
Au Canada : lundi au vendredi, de 07h00 à 20h00 et samedi, de 08h00 à 17h00 EDST.
Pour les clients
avec des
besoins
spéciaux…
GE offre gratuitement une brochure pour aider à la planification d’une
cuisine sans entrave pour les personnes à mobilité réduite.
Les consommateurs malentendants ou muets qui ont accès à un TDD
ou à un téléscripteur conventionnel peuvent appeler le 800.TDD.GEAC
(800.833.4322) pour solliciter information ou service.
Aux États-Unis
800.626.2000
Contrats
de service
800.561.3344
Pièces
détachées et
accessoires
800.561.3344
Vous pouvez être rassuré de savoir que le service GE sera toujours là après l’expiration de votre
garantie. Souscrivez à un contrat GE pendant que votre garantie est toujours en vigueur et vous
bénéficierez d’une ristourne substantielle. Avec un contrat sur plusieurs années, vous êtes assuré
d’un futur service au prix d’aujourd’hui.
Les personnes qualifiées pour réparer leurs propres appareils peuvent commander des pièces
détachées et des accessoires et se les faire envoyer directement à domicile. Le système de pièces
détachées GE propose un accès à plus de 47 000 pièces... et toutes les pièces de rechange d’origine
GE bénéficient d’une garantie complète. Les cartes bancaires VISA, MasterCard et Discover sont
acceptées.
Les instructions de maintenance contenues dans ce manuel détaillent les procédures à utiliser
par n’importe quel utilisateur. Toute autre réparation ou intervention doit être effectuée par
un technicien qualifié. La prudence est nécessaire, car une réparation incorrecte peut
provoquer un fonctionnement dangereux de l’appareil.
27
Garantie
Hotte aspirante
GARANTIE DE VOTRE HOTTE
Agrafez ici le chèque annulé ou le reçu de votre achat.
La preuve d’achat originale sera nécessaire pour bénéficier
du service après-vente pendant la période de garantie.
CE QUI EST
COUVERT
GARANTIE LIMITÉE D’UN AN
Pendant une année à compter de la date d’achat originale, nous fournirons gratuitement les
pièces et la main-d’oeuvre à votre domicile, pour réparer ou remplacer n’importe quelle partie
de la hotte qui serait défectueuse à cause d’un défaut de fabrication.
Cette garantie est étendue à l’acheteur original et à tout propriétaire successif pour les appareils
achetés pour un usage domestique ordinaire dans les 48 États continentaux, à Hawaii, à
Washington D.C. ou au Canada. Si cet appareil est installé dans un endroit où il n’existe pas de
service agréé GE, vous pouvez avoir à prendre en charge les frais de transport, ou il peut vous être
demandé d’apporter l’appareil dans un service GE agréé pour réparation. En Alaska, la garantie est
la même, sauf qu’elle est LIMITÉE parce que vous devez prendre en charge les frais de transport
au magasin ou les frais de déplacement du technicien du service à votre domicile.
Tous les services de garantie sont fournis par nos centres de service d’usine, ou par un technicien
Customer Care® agréé, pendant les heures de travail normales.
Dans le cas où votre appareil nécessiterait une intervention, pendant la période de garantie ou audelà, appelez le 800.444.1845 aux États-Unis. Au Canada, appelez le 800.561.3344. Munissez-vous
du numéro de modèle et du numéro de série lors de votre appel au service après-vente.
CE QUI N’EST
PAS COUVERT
• Les déplacements à domicile pour vous
apprendre à utiliser l’appareil.
• Le remplacement des fusibles du domicile
ou la réinitialisation des disjoncteurs.
• Un dommage annexe ou consécutif provoqué
par d’éventuels défauts de cet appareil.
• Remplacement des filtres jetables.
• Un dommage de l’appareil provoqué par un
accident, un incendie, une inondation ou un
cas de force majeure.
• Un dommage provoqué après la livraison.
• Une panne de l’appareil dans le cas d’une
utilisation autre que celle prévue, ou d’une
utilisation commerciale.
• Une installation incorrecte.
Si vous rencontrez un problème
d’installation, contactez votre revendeur ou
votre installateur. Vous êtes responsable de
la fourniture appropriée d’électricité, de gaz,
d’évacuation et d’autres raccordements,
comme indiqué dans les instructions
d’installation fournies avec votre produit.
• Un appareil non accessible pour exécuter
la réparation nécessaire.
EXCLUSION DES GARANTIES IMPLICITES – Votre seul et unique recours réside
dans la réparation de l’appareil telle qu’elle est définie dans cette garantie
limitée. Toutes autres garanties implicites, y compris les garanties implicites de
valeur commerciale ou d’adéquation à un usage particulier, sont limitées à une
année ou à la plus petite période autorisée par la loi.
Certains états/provinces n’autorisent pas l’exclusion ou la limitation des dommages fortuits ou
indirects, par conséquent la limitation ou l’exclusion ci-dessus peut ne pas s’appliquer à vous. Cette
garantie vous donne des droits légaux particuliers et il est possible que vous puissiez bénéficier
d’autres droits, qui varient d’un état/province à l’autre.
Pour connaître quels sont vos droits légaux dans votre état/province, consultez le bureau de service
aux consommateurs local ou national ou le ministère de la Justice.
Garant aux États-Unis : General Electric Company. Louisville, KY 40225
28
Garant au Canada : Mabe Canada Inc.
Información para el consumidor
Campana de chimenea
Introducción
Su nuevo campana de chimenea Monogram hace una elocuente declaración de estilo y diseño. Si lo
ha elegido por su pureza de diseño o su aplicada atención a los detalles—o por ambas razones—
usted descubrirá que la combinación superior de formas y funciones de su campana de chimenea
Monogram lo deleitará durante muchos años.
Su campana de chimenea Monogram cuenta con un diseño elegante y al mismo tiempo ofrece la
ventilación necesaria durante la cocción de alimentos.
La información de las páginas siguientes lo ayudarán a operar y mantener su campana de chimenea
de una manera adecuada.
Contenidos
Servicios para el consumidor
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Instrucciones de seguridad . . . . . . . . . . . . . . . . . . 31
Número de modelo y de serie . . . . . . . . . . . . . . . 29
Números telefónicos importantes . . . . . . . . . . . . 39
Solucionador de problemas . . . . . . . . . . . . . . . 35, 36
Controles y características . . . . . . . . . . . . . . . . . . . 32
Cuidado y limpieza
Bombillas de luz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Filtro de carbón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Filtro de grasa de metal . . . . . . . . . . . . . . . . . . . . . . . 33
Panel del filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Superficies de acero inoxidable de la campana . . . . 34
Antes de
usar su
campana
de
chimenea
Lea este manual con detenimiento. Su objetivo
es ayudarlo a operar y mantener su nuevo
campana de chimenea de una manera
adecuada.
Manténgalo a mano para responder sus
preguntas.
Visite nuestro sitio Web: monogram.com
Escriba los
números
de modelo
y de serie
Usted puede encontrarlos en una etiqueta sobre
la campana.
Antes de enviar la tarjeta, tenga a bien escribir
los números aquí:
Estos números también se encuentran en la
Tarjeta de Registro de Propiedad de Producto
embalada en forma separada con su campana.
Número de modelo
Viste monogram.com y haga clic en “Registre
su artefacto” para registrar su campana de
chimenea.
Si usted
recibió un
campana
dañado
Si no entiende algo o necesita más ayuda, hay
una lista de números gratuitos de atención al
cliente en la sección trasera de este manual.
O
Número de serie
Utilice estos números en cualquier
correspondencia o llamadas de servicio técnico
relacionadas con su campana.
Comuníquese de inmediato con el vendedor
(o constructor) que le vendió el campana.
29
Información para el consumidor
Campana de chimenea
Ahorre
tiempo y
dinero
Antes de solicitar servicio técnico, verifique el
Solucionador de problemas ubicado en la parte
trasera de este manual.
Incluye una lista de problemas operativos menores
que usted puede corregir solo.
Si necesita
servicio
técnico
Para obtener servicio técnico, diríjase a la página
de Servicios para el consumidor en la parte
trasera de este manual.
DESPUÉS, si aún así no está satisfecho, escriba
todos los detalles—incluyendo número
telefónico—a:
Estamos orgullosos de nuestro servicio y
deseamos que usted quede satisfecho. Si por
alguna razón no está satisfecho con el servicio
que recibe, aquí incluimos algunos pasos a
seguir para obtener más ayuda.
PRIMERO, contacte a las personas que realizaron
el servicio en su artefacto. Explique por qué no
está satisfecho. En la mayoría de los casos, esto
solucionará el problema.
30
Manager, Customer Relations
GE Appliances
Appliance Park
Louisville, KY 40225
INSTRUCCIONES IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA:
PARA REDUCIR
EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE
LO SIGUIENTE:
A. Use este unidad solamente de la manera que el
fabricante lo indique. Si usted tiene preguntas, póngase
en contacto con el fabricante.
B. Antes de proporcionar servicio o de limpiar la unidad,
desconecte el suministro eléctrico en el panel de
servicio y cierre el mecanismo de seguridad para evitar
que alguien lo conecte accidentalmente. Cuando no
exista un dispositivo de cierre de seguridad, amarre un
aviso visible, como una etiqueta al panel de servicio
haciendo la advertencia.
C. No use esta unidad con ningún dispositivo de control
de velocidad de estado sólido.
D. Esta unidad debe estar conectada a tierra.
PRECAUCIÓN: PARA USO DE
VENTILACIÓN GENERAL SOLAMENTE. NO USE
PARA EXPULSAR MATERIALES PELIGROSOS O
EXPLOSIVOS Y VAPORES.
ADVERTENCIA:
PARA REDUCIR
EL RIESGO DE LESIONES PERSONALES EN EL CASO
DE UN INCENDIO DEBIDO A GRASA DE ESTUFA
QUEMADA, HAGA LO SIGUIENTE *:
A. CONTENGA LAS LLAMAS con una tapa que ajuste bien
sobre la sartén, con una lámina para hacer dulces o
con una bandeja metálica, y luego apague el
quemador. TENGA CUIDADO DE NO QUEMARSE. Si las
llamas no se apagan inmediatamente, EVACUE EL
LUGAR Y LLAME AL DEPARTAMENTO DE BOMBEROS.
B. NUNCA AGARRE UNA SARTÉN O UNA OLLA QUE SE
ENCUENTRE EN LLAMAS—Se podría quemar.
C. NO USE AGUA, incluyendo paños de cocina o toallas
humedecidas—esto hará que ocurra una explosión de
vapor violenta.
D. Use un extintor SOLAMENTE si:
1. Usted sabe que tiene un extintor Clase ABC, y si
usted ya sabe cómo operarlo.
2. El fuego es pequeño y está contenido al área donde
comenzó.
3. El departamento de bomberos ha sido llamado.
4. Usted está luchando contra las llamas con sus
espaldas hacia una salida.
* Basado en “Ideas para la seguridad en la cocina”,
publicado por NFPA.
LEA Y SIGA
ESTAS INSTRUCCIONES.
ADVERTENCIA:
PARA REDUCIR
EL RIESGO DE UN FUEGO DE GRASA DE ESTUFA:
A. Nunca deje unidades de superficies sin la atención
debida en selecciones altas. Cuando se está hirviendo
algo y ocurren derramamientos, estos podrían causar
humo y que los derramamientos grasosos se incendien.
Caliente los aceites lentamente a selecciones medias
y bajas.
B. Siempre encienda la campana cuando cocine a fuego
alto o cuando flambee alimentos (Crepes Suzette,
Cherries Jubilee, Flambeado de Carne con Pimienta).
C. Limpie el ventilador con frecuencia. La grasa no debe
acumularse en el ventilador o en el filtro.
D. Use una sartén de tamaño apropiado. Siempre use
piezas de cocina apropiadas para el tamaño del
elemento de la superficie.
ADVERTENCIA:
PARA REDUCIR
EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS
O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:
A. El trabajo de instalación y el alambrado eléctrico debe
hacerlo una persona(s) calificada conforme a todos los
códigos y estándares aplicables, incluyendo una
construcción aprobada por el inspector de incendios.
B. Suficiente aire es necesario para una combustión
apropiada y para deshacerse de los gases a través de
una salida de humo (chimenea) de equipos que queman
combustibles para prevenir retroalimentación. Siga las
recomendaciones del fabricante del equipo de
calentamiento y los estándares de seguridad tales como
los publicados por la Asociación nacional de protección
de incendios (NFPA), y la Sociedad americana de
ingenieros de calefacción, acondicionadores de aire y
refrigeración (ASHRAE), y los códigos de las autoridades
locales.
C. Cuando se encuentre cortando o taladrando en la
pared o en el techo, no dañe los alambrados eléctricos
u otras utilidades escondidas.
D. Los ventiladores con conductos deben estar siempre
ventilados hacia el exterior.
ADVERTENCIA:
PARA REDUCIR
EL RIESGO DE INCENDIOS, SOLAMENTE USE
CONDUCTOS METÁLICOS.
• No intente reparar o reemplazar ninguna parte de su
campana a no ser que lo recomiende específicamente
este manual. Cualquier otro servicio debe ser referido a
un técnico calificado.
PRECAUCIÓN:
DISPOSITIVO
OPERADO AUTOMÁTICAMENTE. PARA REDUCIR
EL RIESGO DE LESIONES, DESCONECTE DE LA
FUENTE DE ENERGÍA ANTES DE EFECTUAR
REPARACIONES. LA UNIDAD SE ENCUENTRA
EQUIPADA CON UN INTERRUPTOR DE
DESCONEXIÓN INTEGRAL UBICADO DENTRO
DEL CUERPO DEL VENTILADOR.
31
Controles y características
Campana de chimenea
Controles
LIGHT
FAN
5
4
1 Botón MEMORY/OFF (memoria/apagado).
Presione para buscar configuraciones
guardadas del ventilador y las luces.
Para guardar configuraciones deseadas del
ventilador y las luces:
1. Presione el botón MEMORY/OFF
(memoria/apagado).
2. Seleccione las configuraciones deseadas.
3. Presione MEMORY/OFF para guardar.
La campana se apagará y las configuraciones
quedarán guardadas.
NOTAS:
• Cuando cualquier botón se encuentre activo
(encendido), todos los anillos exteriores se
iluminarán.
• La campana puede apagarse (OFF) en
cualquier momento presionando el botón
MEMORY/OFF (memoria/apagado).
• Siempre desactive (apague) los botones
cuando no esté usando la campana.
2 Botón LIGHT INCREASE ON/OFF (aumento
de luz encendido/apagado). Presione para
encender o aumentar el nivel de luz. Los
botones le permiten desplazarse hasta la
configuración deseada. (Existen cuatro niveles
de luz/configuraciones y apagado (OFF).
3 Botón LIGHT DECREASE ON/OFF (disminución
de luz encendido/apagado). Presione para
encender o disminuir el nivel de luz. Los botones
le permiten desplazarse hasta la configuración
deseada. (Existen cuatro niveles de
luz/configuraciones y apagado (OFF).
32
3
MEMORY/OFF
2
1
4 Botón FAN INCREASE ON/OFF (aumento de
ventilador encendido/apagado). Presione para
encender o aumentar las configuraciones del
ventilador. Los botones le permiten desplazarse
hasta la configuración deseada. (Utilice para
configurar la velocidad del ventilador en LOW
(baja), MED (media), HIGH (alta), BOOST (impulso)
o en OFF (apagado).
5 Botón FAN DECREASE ON/OFF (disminución
de ventilador encendido/apagado). Presione
para encender o disminuir las configuraciones
del ventilador. Los botones le permiten
desplazarse hasta la configuración deseada.
(Utilice para configurar la velocidad del
ventilador en LOW (baja), MED (media), HIGH
(alta), BOOST (impulso) o en OFF (apagado).
BOOST (impulso)—Funciona cinco minutos en
la configuración máxima del ventilador y luego
automáticamente se reconfigura en HIGH (alta).
NOTA: BOOST (impulso) puede mantenerse más de
cinco minutos cuando se activa mediante el sensor
automático.
CARACTERÍSTICA DE VENTILADOR
AUTOMÁTICO—El ventilador de la campana se
enciende o aumenta la velocidad en forma
automática si las temperaturas de cocción se
elevan demasiado. El ventilador se apagará
automáticamente o disminuirá la velocidad
cuando las temperaturas bajen hasta un nivel
apropiado.
NOTA: Cuando la característica automática se
encuentra encendida, se puede programar el
ventilador en una configuración más alta pero
no en una más baja o en apagado.
Cuidado y limpieza
Campana de chimenea
Para su
seguridad
Antes de realizar reparaciones o limpiar la unidad,
desconecte la energía desde el panel de servicio y
bloquee éste último para evitar el accionamiento de
Panel
del filtro
Se acumulará grasa en el panel del filtro. El panel es
apto para lavavajillas y debe limpiarse cada 6 meses
o según sea necesario.
1. Presione hacia adentro para liberarlo y baje el
panel de la tapa del filtro.
la energía de manera accidental. Si el panel de
servicio no puede bloquearse, coloque una etiqueta
o cartel de advertencia sobre el panel.
Presione las
esquinas para
destrabar
2. Quite las tuercas cilíndricas y tornillos de la
bisagra de ambos lados. Desplace el panel
del filtro hacia la izquierda y quítelo.
Tuercas
cilíndricas
(2)
Panel del filtro
3. Coloque el panel de la tapa del filtro en el
lavavajillas con los orificios de desagüe hacia
abajo.
NOTA: El filtro SIEMPRE debe estar en su lugar y el
panel del filtro SIEMPRE debe estar cerrado cuando
la campana se encuentre en uso.
Filtro de
grasa de
metal
El filtro de metal atrapa la grasa liberada por los
alimentos desde la estufa. El filtro también ayuda a
evitar que las llamas (de alimentos, grasa) dañen la
parte interna de la campana.
Por esta razón, el filtro SIEMPRE debe estar en su
lugar y el panel del filtro SIEMPRE debe estar
cerrado cuando la campana se encuentre en uso.
El filtro de grasa es apto para lavavajillas y debe
limpiarse cada 6 meses, o según sea necesario.
Presione las
esquinas para
destrabar
Para retirar:
1. Presione hacia arriba sobre las dos esquinas
frontales del panel de la tapa del filtro para
destrabarlo. Baje el panel para poder acceder
al filtro.
2. Presione la traba del filtro hacia adentro para
liberarlo. Jale del filtro hacia abajo y quítelo.
Para reemplazar:
1. Coloque las dos lengüetas del borde del filtro
dentro de las ranuras de ubicación inferiores
sobre el lado izquierdo o derecho de la abertura
de la campana.
Traba
del filtro
Limpie el filtro en agua jabonosa caliente y
enjuague con agua limpia o lávelo en el
lavavajillas. No utilice productos de limpieza
abrasivos.
NOTA: En el lavavajillas se producirá una leve
decoloración.
2. Presione el filtro hacia arriba y trábelo en su
lugar en la campana.
3. Gire el panel de la tapa del filtro en su posición
y presione hacia arriba sobre las dos esquinas
frontales para trabarlo en su lugar.
33
Cuidado y limpieza
Campana de chimenea
Filtro de
carbón
(en algunos
modelos)
Superficies
de acero
inoxidable
de la
campana
Bombillas
de luz
34
Si el modelo no tiene ventilación al exterior, el aire
se recirculará a través de un filtro de carbón
desechable que ayuda a remover humo y olores.
El filtro de carbón debe cambiarse cuando esté
evidentemente sucio o decolorado (usualmente
después de 6 a 12 meses, dependiendo del uso
de la campana).
NOTA: NO enjuague, o lave el filtro de carbón en
un lavaplatos automático.
El filtro de carbón no se pueden limpiar. Debe
cambiarse.
Solicite el filtro de carbón WB02X11348.
Para consultar sobre la adquisición de filtros de
carbón de recambio o para averiguar la dirección
del distribuidor más cercano, por favor llame al
siguiente número telefónico gratuito:
Centro nacional de piezas
800.626.2002
Para retirar
1. Quite el filtro de metal—ver la sección Filtro de
grasa de metal.
2. Quite el filtro de carbón de la misma manera que
el filtro de grasa de metal presionando la traba
del filtro hacia adentro para liberarlo. Jale del filtro
hacia abajo y quítelo.
Regularmente pula la parte externa de acero
inoxidable con Stainless Steel Magic™ y el paño
de pulido Monogram, para preservar y proteger
el acabado fino.
Para no rayar el acabado fino del acero
inoxidable, pase el paño en la misma dirección
de la veta cuando pula o limpie cualquier
superficie de acero inoxidable.
Para una limpieza regular, utilice agua limpia y un
paño suave. Si las manchas persisten, limpie con un
detergente suave para vajilla utilizando un paño
suave o esponjilla no abrasiva. Para manchas más
rebeldes, prepare una solución de 25% de vinagre
(blanco o rojo) y 75% de agua. Introduzca un paño
suave en la solución y frote sobre el acero
inoxidable para quitar la mancha. Si estos métodos
no quitan las manchas, suciedad o residuos, llame
al 800.GE.CARES.
NOTA: Vuelva a aplicar Stainless Steel Magic con el
paño de pulido Monogram después de limpiar o si
su unidad entra en contacto con agua, a fin de
proteger el acabado fino.
Stainless Steel Magic y el paño de pulido
Monogram se encuentra disponibles a través
de Piezas y accesorios de GE, 800.626.2002
o monogram.com.
Para solicitar Stainless Steel Magic, solicite el
número de pieza WX10X15.
No utilice cera o pomada para artefactos sobre
ninguna superficie de acero inoxidable.
No utilice esponjillas abrasivas, limpiadores en
polvo, lejía o limpiadores que contengan lejía porque
estos productos pueden rayar y dañar el acabado.
La garantía no cubre daños provocados por
métodos de limpieza inapropiados.
Para reemplazar:
1. Inserte el filtro negro de carbón en la abertura.
Presione la traba sobre ambos lados hacia el
centro y enganche el reborde.
2. Cambie el filtro de metal—ver la sección Filtro
de grasa de metal.
PRECAUCIÓN:
Antes de tocarlas,
espere a que las bombillas se enfríen.
Para cambiar las bombillas de la luz:
1. Presione y gire la bombilla en un 1/4 de giro.
2. La bombilla caerá hacia abajo.
3. Vuelva a colocar una bombilla del mismo tamaño
colocando las púas de la bombilla dentro de las
ranuras y dando 1/4 de giro para trabar en su lugar.
Estas bombillas halógenas de 120 voltios, 50
vatios, MR16 con bases GU10 se encuentran
disponibles en la mayoría de las tiendas de
iluminación, centros de construcción y
minoristas grandes. Solicite la bombilla de base
MR16 GU10.
NOTA: No utilice bombillas mayores a 120
voltios y 50 vatios, o las luces se apagarán
automáticamente y los anillos que rodean los
botones de funcionamiento se iluminarán para
indicar que las bombillas han superado los
límites aceptables.
Solucionador de problemas
Campana de chimenea
¿Preguntas?
¡Utilice este
solucionador
de
problemas!
PROBLEMA
EL VENTILADOR SE
ENCIENDE O AUMENTA
LA VELOCIDAD
AUTOMÁTICAMENTE Y
NO PUEDE APAGARSE
O REDUCIRSE
SU VELOCIDAD
CAUSAS POSIBLES
• El ventilador de la campana se enciende o aumenta la velocidad
en forma automática si las temperaturas de cocción se elevan
demasiado. El ventilador se apagará automáticamente o disminuirá
la velocidad cuando las temperaturas bajen hasta un nivel
apropiado. El ventilador también se encenderá automáticamente
cuando los elementos electrónicos se calienten demasiado.
NOTA: Cuando la característica de ventilador automático se
encuentra encendida, se puede programar el ventilador en
una configuración más alta pero no en una más baja o en apagado.
EL VENTILADOR NO
FUNCIONA CUANDO SE
LO ENCIENDE
• El fusible puede haberse quemado o el disyuntor puede haber
saltado. Cambie el fusible o vuelva a configurar el disyuntor.
• El interruptor de desconexión de energía ubicado dentro de la
campana puede estar apagado. Quite el filtro de grasa de metal
y de carbón (si se cuenta con uno) y accione el interruptor.
UBIQUE EL INTERRUPTOR ON/OFF (encendido/apagado).
1. Presione hacia adentro para liberarlo y baje el panel de la tapa del
filtro en el frente.
2. Presione la traba del filtro hacia la abertura y jale hacia abajo para
quitarlo.
3. Quite el filtro de carbón, si se cuenta con uno.
Presione las
esquinas para
destrabar
Traba
del filtro
4. Busque dentro del compartimento del motor y ubique el interruptor
ON/OFF (encendido/apagado) en el frente de la abertura.
Interruptor de
botón de presión
(visión horizontal
desde el interior
de la abertura)
5. Presione el interruptor en la posición ON (encendido).
NOTA: Si el ventilador de la campana debe quitarse para recibir
servicio técnico, utilice el interruptor de desconexión para su
seguridad. Presione el interruptor en la posición OFF (apagado).
35
Solucionador de problemas
Campana de chimenea
¿Preguntas?
¡Utilice este
solucionador
de
problemas!
PROBLEMA
EL VENTILADOR NO
CIRCULA EL AIRE O
MUEVE EL AIRE MÁS
LENTAMENTE QUE
LO NORMAL
CAUSAS POSIBLES
• Asegúrese de que el filtro de grasa de metal y el filtro de carbón
(si se cuenta con uno) estén presentes. Limpie el filtro de grasa
de metal (ver la sección Filtro de grasa de metal) y, si la campana
se recircula (no se ventila hacia el exterior), cambie el filtro de carbón
(ver la sección Filtro de carbón). Si la limpieza y el recambio de filtros
no corrigen el problema, llame al servicio técnico.
EL VENTILADOR SE
ENCIENDE Y APAGA
TODO SIN PARAR
• El motor probablemente se está sobrecalentando y se apaga solo.
Esto puede dañar el motor. Asegúrese de que el filtro esté limpio y
verifique que no haya taponamientos en el conducto. Si continúa
el ciclo de apagado y encendido, llame al servicio técnico.
LAS LUCES NO
FUNCIONAN Y LOS
ANILLOS UBICADOS
ALREDEDOR DE LOS
BOTONES DE
FUNCIONAMIENTO
PARPADEAN
• Las luces se reemplazaron con bombillas de límites mayores a
los 120 voltios y 50 vatios. Utilice la bombilla del tipo y tamaño
correctos. Ver la sección Bombillas de luz.
LA LUZ NO SE MANTIENE
EN LA CONFIGURACIÓN
ALTA
• Utilice bombillas halógenas de 120 voltios, 50 vatios, MR16 con una
base GU10 y asegúrese de que estén bien colocadas. Es importante
utilizar bombillas que no superen el vataje recomendado. Las
bombillas con un vataje superior harán que los anillos externos
parpadean, y las luces no funcionarán en los niveles más altos.
Ver la sección Bombillas de luz.
LOS CONTROLES DE LA
• Desconecte la energía de la campana apagando el disyuntor o
CAMPANA NO FUNCIONAN
quitando el fusible de la caja de fusibles. Espere 30 segundos para
CORRECTAMENTE
que los controles de la campana se reconfiguren y luego cambie el
fusible o vuelva a activar el disyuntor.
SI SE PRESIONAN
• Para que pueda programar fácilmente los controles en la
CONSECUTIVAMENTE LOS
configuración deseada, la campana está diseñada para que
BOTONES DE LUZ O DEL
los botones de luz y del ventilador se desplacen entre
VENTILADOR, CAMBIARÁ
configuraciones. Esto es normal.
LA CONFIGUACIÓN DE LA
MÁS BAJA A APAGADO
A LA CONFIGURACIÓN
MÁS ALTA, O DE LA MÁS
ALTA A APAGADO, A LA
CONFIGURACIÓN MÁS BAJA
CUANDO SE PRESIONA
EL BOTÓN MEMORY/OFF
(MEMORIA/APAGADO)
PARA ENCENDER LA
LUZ, EN SU LUGAR SE
ENCIENDE EL
VENTILADOR
36
• Para su comodidad, es normal que las luces y el ventilador
“recuerden” su última configuración cuando presiona el botón
Memory/Off. Si sólo desea encender las luces, presione el botón
“FAN +” (ventilador +) (o el “FAN –”) (ventilador –) para apagar el ventilador.
Cuando vuelva a encender la campana, sólo funcionarán las luces.
NOTA: Se pueden encender y apagar las luces y el ventilador por
separado, utilizando los botones “+” o “–”.
Notas
Campana de chimenea
37
Notas
Campana de chimenea
38
Servicios al consumidor
Campana de chimenea
Con la compra de su nuevo artefacto Monogram, tenga la
tranquilidad de que si alguna vez necesita información o
asistencia de GE, estaremos listos para hacerlo. ¡Todo lo que
tiene que hacer es llamar en forma gratuita!
GE Answer
Center ®
800.626.2000
Cuando tenga una consulta sobre cualquier artefacto importante Monogram, el servicio de
información GE Answer Center® estará listo para ayudarlo. Su llamada—y su pregunta—serán
respondidas rápida y cortésmente. Y usted puede llamar en cualquier momento. El servicio GE
Answer Center® está abierto 24 horas al día, de lunes a sábado.
O
Visite nuestro sitio web: monogram.com
Servicio
preferido
Monogram
800.444.1845
Para clientes
con necesidades
especiales…
800.626.2000
Contratos de
servicio técnico
800.626.2224
Piezas y
accesorios
800.626.2002
Un profesional de servicio técnico de GE le brindará un servicio de reparación experto,
programado en un momento que resulte conveniente para usted. Muchas locaciones operadas
por la compañía de servicio técnico de GE le ofrecen un servicio en el día o al día siguiente, a
cuando sea conveniente para usted (7:00 a.m. a 10:00 p.m. días de semana, 8:00 a.m. a 6:00 p.m.
sábados y domingos). Nuestros técnicos capacitados en la fábrica conocen el artefacto por
completo, así que la mayor parte de las reparaciones puede efectuarse en sólo una visita.
GE le ofrece, en forma gratuita, un folleto para ayudar a planificar una
cocina libre de barreras para personas con movilidad limitada.
Los consumidores con problemas auditivos o de habla que tienen acceso a
un TDD (teléfono para sordomudos) o un teletipo convencional pueden
llamar al 800.TDD.GEAC (800.833.4322) para solicitar información o servicio
técnico.
Usted puede estar tranquilo de que el Servicio Técnico de GE estará allí para ayudarlo cuando
finalice su garantía. Adquiera un contrato GE mientras su garantía sigue vigente y recibirá un
descuento sustancial. Con un contrato de varios años, usted se asegura servicio técnico futuro
con los precios de hoy.
Las personas calificadas para arreglar sus propios artefactos pueden recibir las piezas o
accesorios directamente en sus hogares. El sistema de piezas de GE ofrece acceso a más de 47.000
repuestos…y todas las Piezas de Repuesto Genuinas de GE tienen garantía total. Se aceptan tarjetas
VISA, MasterCard y Discover.
Las instrucciones de mantenimiento del usuario incluidas en este manual cubren los
procedimientos a realizar por cualquier usuario. Cualquier otra clase de arreglos deben ser
efectuados por personal de servicio técnico calificado. Debe tenerse mucho cuidado, porque
los arreglos inadecuados pueden provocar un funcionamiento poco seguro.
39
Garantía
Campana de chimenea
GARANTÍA DE SU CAMPANA MONOGRAM
Abroche el comprobante de venta o cheque compensado
aquí. Se necesita una prueba de la fecha de compra original
para obtener servicio técnico cubierto por la garantía.
ELEMENTOS
CUBIERTOS
GARANTIE LIMITÉE D’UN AN
Durante un año a partir de la fecha original de compra, otorgaremos, en forma gratuita, piezas
y servicio técnico en su hogar para reparar o reemplazar cualquier parte de su campana que
falle debido a defectos en la fabricación.
Esta garantía se extiende al comprador original y cualquier dueño posterior para productos
adquiridos para uso doméstico dentro de los 48 estados continentales, Hawai, Washington, D.C. o
Canadá. Si el producto se encuentra en una región donde no hay Servicio Técnico de GE, usted será
responsable del cargo del viaje o usted puede tener que llevar el producto a un Servicio Técnico
Autorizado de GE para efectuar la reparación. En Alaska la garantía es la misma salvo que es
LIMITADA porque usted debe pagar el envío del producto a la tienda de servicio técnico o los gastos
de viaje del técnico hasta su hogar.
Todo el servicio de garantía debe suministrarse por parte de nuestros Centros de Servicio de Fábrica
o por técnicos autorizados de Customer Care® durante un horario normal de trabajo.
Si su artefacto requiere servicio técnico, durante el período de garantía o después del mismo, en los
EE.UU. llame al 800.444.1845. En Canadá: 800.561.3344. Tenga el número de serie y de modelo a
mano cuando llame para solicitar un servicio técnico.
ELEMENTOS
NO CUBIERTOS
• Visitas a su hogar para enseñarle a usar el
producto.
• Reemplazo de fusibles domésticos o la
reconfiguración de disyuntores.
• Daños incidentales o resultantes provocados
por posibles defectos en este artefacto.
• Recambio de los filtros reemplazables.
• Daños al producto provocados por
accidentes, incendios, inundaciones o fuerza
mayor.
• Daños provocados después de la entrega.
• Fallas del producto si se utiliza para un
objetivo diferente del previsto o se usa de
forma comercial.
• Instalación inadecuados.
Si tiene un problema con la instalación,
comuníquese con su vendedor o instalador.
Usted es responsable de suministrar
adecuadas instalaciones eléctricas, de gas,
de salida y otras conexiones como se
describe en las Instrucciones de Instalación
incluidas con el producto.
• Producto no accesible para prestar el
servicio técnico solicitado.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo recurso es la
reparación del producto como se establece en la presente Garantía Limitada.
Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud
para un objetivo particular, se encuentran limitadas a un año o el período más
corto permitido por la ley.
Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
resultantes, por lo tanto esta exclusión o limitación puede no aplicarse en su caso. Este garantía le
otorga derechos legales específicos y usted puede contar con otros derechos, que pueden variar de
estado a estado/provincia a provincia.
GE Consumer & Industrial
Appliances
General Electric Company
Louisville, KY 40225
monogram.com
40
Para conocer sus derechos legales en su estado/provincia, consulte a su oficina
del consumidor local o estatal/provincial o al Fiscal General de su estado.
Garante en los EE.UU.: General Electric Company, Louisville, KY 40225
Garante en Canadá: Mabe Canada Inc.
49-80513-1
09-08 JR
Printed in Mexico
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
