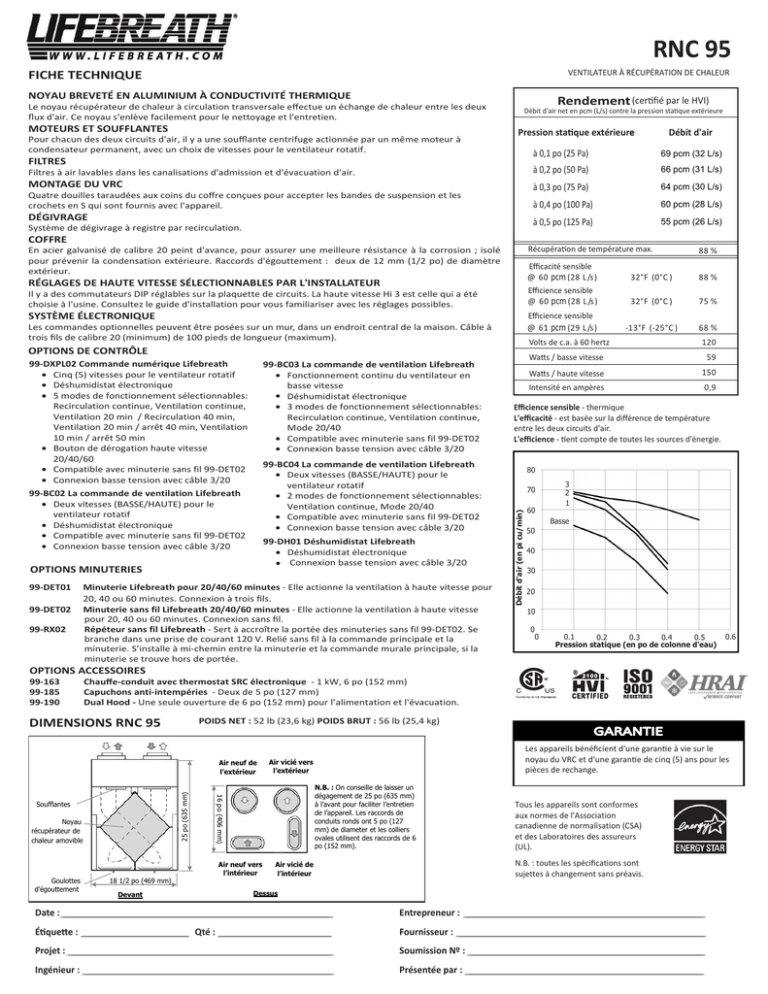

Fiche technique RNC95 01-15

Fiche technique RNC95 01-15
RNC 95
VENTILATEUR À RÉCUPÉRATION DE CHALEUR
FICHE TECHNIQUE
NOYAU BREVETÉ EN ALUMINIUM À CONDUCTIVITÉ THERMIQUE
Rendement (certifié par le HVI)
Le noyau récupérateur de chaleur à circulation transversale effectue un échange de chaleur entre les deux
flux d'air. Ce noyau s'enlève facilement pour le nettoyage et l'entretien.
MOTEURS ET SOUFFLANTES
Pour chacun des deux circuits d'air, il y a une soufflante centrifuge actionnée par un même moteur à
condensateur permanent, avec un choix de vitesses pour le ventilateur rotatif.
Débit d'air net en pcm (L/s) contre la pression statique extérieure
Pression statique extérieure
e
FILTRES
Filtres à air lavables dans les canalisations d'admission et d'évacuation d'air.
MONTAGE DU VRC
Quatre douilles taraudées aux coins du coffre conçues pour accepter les bandes de suspension et les
crochets en S qui sont fournis avec l'appareil.
DÉGIVRAGE
Système de dégivrage à registre par recirculation.
COFFRE
En acier galvanisé de calibre 20 peint d'avance, pour assurer une meilleure résistance à la corrosion ; isolé
pour prévenir la condensation extérieure. Raccords d'égouttement : deux de 12 mm (1/2 po) de diamètre
extérieur.
RÉGLAGES DE HAUTE VITESSE SÉLECTIONNABLES PAR L'INSTALLATEUR
Il y a des commutateurs DIP réglables sur la plaquette de circuits. La haute vitesse Hi 3 est celle qui a été
choisie à l'usine. Consultez le guide d'installation pour vous familiariser avec les réglages possibles.
SYSTÈME ÉLECTRONIQUE
Les commandes optionnelles peuvent être posées sur un mur, dans un endroit central de la maison. Câble à
trois fils de calibre 20 (minimum) de 100 pieds de longueur (maximum).
99-BC03 La commande de ventilation Lifebreath
• Fonctionnement continu du ventilateur en
basse vitesse
• Déshumidistat électronique
• 3 modes de fonctionnement sélectionnables:
Recirculation continue, Ventilation continue,
Mode 20/40
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
99-BC04 La commande de ventilation Lifebreath
• Deux vitesses (BASSE/HAUTE) pour le
ventilateur rotatif
• 2 modes de fonctionnement sélectionnables:
Ventilation continue, Mode 20/40
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
99-BC02 La commande de ventilation Lifebreath
• Deux vitesses (BASSE/HAUTE) pour le
ventilateur rotatif
• Déshumidistat électronique
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
99-DH01 Déshumidistat Lifebreath
• Déshumidistat électronique
• Connexion basse tension avec câble 3/20
OPTIONS MINUTERIES
99-DET01
99-DET02
99-RX02
Minuterie Lifebreath pour 20/40/60 minutes - Elle actionne la ventilation à haute vitesse pour
20, 40 ou 60 minutes. Connexion à trois fils.
Minuterie sans fil Lifebreath 20/40/60 minutes - Elle actionne la ventilation à haute vitesse
pour 20, 40 ou 60 minutes. Connexion sans fil.
Répéteur sans fil Lifebreath - Sert à accroître la portée des minuteries sans fil 99-DET02. Se
branche dans une prise de courant 120 V. Relié sans fil à la commande principale et la
minuterie. S’installe à mi-chemin entre la minuterie et la commande murale principale, si la
minuterie se trouve hors de portée.
69 pcm (32 L/s)
à 0,2 po (50 Pa)
66 pcm (31 L/s)
à 0,3 po (75 Pa)
64 pcm (30 L/s)
à 0,4 po (100 Pa)
60 pcm (28 L/s)
à 0,5 po (125 Pa)
55 pcm (26 L/s)
Récupération de température max.
88 %
Efficacité sensible
@ 60 pcm (28 L /s )
32°F (0°C )
88 %
Efficience sensible
@ 60 pcm (28 L /s )
32°F (0°C )
75 %
Efficience sensible
@ 61
1 pcm (29 L /s )
-13°F (-25°C )
68 %
1 20
Watts / basse vitesse
59
Watts / haute vitesse
1 50
Intensité en ampères
0,9
Efficience sensible - thermique
L'efficacité - est basée sur la différence de température
entre les deux circuits d'air.
L'efficience - tient compte de toutes les sources d'énergie.
80
70
Débit d'air (en pi cu/min)
99-DXPL02 Commande numérique Lifebreath
• Cinq (5) vitesses pour le ventilateur rotatif
• Déshumidistat électronique
• 5 modes de fonctionnement sélectionnables:
Recirculation continue, Ventilation continue,
Ventilation 20 min / Recirculation 40 min,
Ventilation 20 min / arrêt 40 min, Ventilation
10 min / arrêt 50 min
• Bouton de dérogation haute vitesse
20/40/60
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
à 0,1 po (25 Pa)
Volts de c.a. à 60 hertz
OPTIONS DE CONTRÔLE
Débit d'air
60
3
2
1
Basse
50
40
30
20
10
0
0
0.1
0.2
0.3
0.4
0.5
Pression statique (en po de colonne d'eau)
0.6
OPTIONS ACCESSOIRES
99-163
99-185
99-190
Chauffe-conduit avec thermostat SRC électronique - 1 kW, 6 po (152 mm)
Capuchons anti-intempéries - Deux de 5 po (127 mm)
Dual Hood - Une seule ouverture de 6 po (152 mm) pour l’alimentation et l'évacuation.
DIMENSIONS RNC 95
POIDS NET : 52 lb (23,6 kg) POIDS BRUT : 56 lb (25,4 kg)
Soufflantes
Noyau
récupérateur de
chaleur amovible
Goulottes
d’égouttement
18 1/2 po (469 mm)
Devant
Les appareils bénéficient d'une garantie à vie sur le
noyau du VRC et d'une garantie de cinq (5) ans pour les
pièces de rechange.
Air vicié vers
l’extérieur
N.B. : On conseille de laisser un
dégagement de 25 po (635 mm)
à l’avant pour faciliter l’entretien
de l’appareil. Les raccords de
conduits ronds ont 5 po (127
mm) de diameter et les colliers
ovales utilisent des raccords de 6
po (152 mm).
16 po (406 mm)
25 po (635 mm)
Air neuf de
l’extérieur
Air neuf vers
l’intérieur
Air vicié de
l’intérieur
Tous les appareils sont conformes
aux normes de l'Association
canadienne de normalisation (CSA)
et des Laboratoires des assureurs
(UL).
N.B. : toutes les spécifications sont
sujettes à changement sans préavis.
Dessus
Date : _
Entrepreneur : _
Étiquette : _ Qté : _
Fournisseur : _
Projet : _
Soumission Nº : _
Ingénieur : _
Présentée par : _
