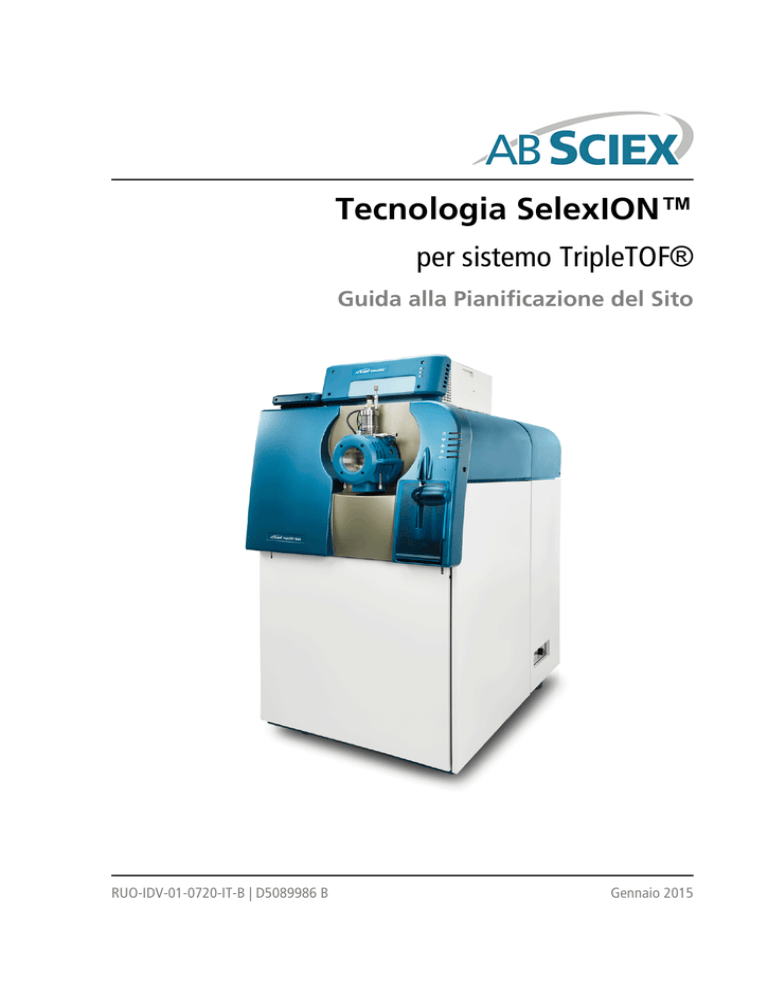

Tecnologia SelexION™
per sistemo TripleTOF®
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Gennaio 2015
Il presente documento è fornito ai clienti che hanno acquistato le apparecchiature AB Sciex come guida per l’uso e il
funzionamento di queste ultime. Il presente documento è protetto da copyright e la sua riproduzione, parziale o integrale,
è severamente vietata, salvo autorizzazione scritta da parte di AB Sciex.
Il software menzionato nel presente documento viene fornito con un contratto di licenza. La copia, le modifiche e la
distribuzione del software attraverso qualsiasi mezzo sono vietate dalla legge, salvo diversa indicazione presente nel
contratto di licenza. Inoltre il contratto di licenza può vietare che il software venga disassemblato, sottoposto a reverse
engineering o decompilato per qualsiasi fine. Le garanzie sono indicate nel presente documento.
Alcune parti di questo documento possono far riferimento a produttori terzi e/o ai loro prodotti, che possono contenere
parti i cui nomi siano registrati e/o siano usati come marchi registrati dai rispettivi proprietari. Tali riferimenti mirano
unicamente a designare i prodotti di terzi forniti da AB Sciex e incorporati nelle sue apparecchiature e non implicano
alcun diritto e/o licenza circa l'utilizzo o il permesso concesso a terzi di utilizzare i nomi di tali produttori e/o dei loro
prodotti come marchi registrati.
Le garanzie di AB Sciex sono limitate alle garanzie espresse fornite al momento della vendita o della licenza dei propri
prodotti e costituiscono le uniche ed esclusive dichiarazioni, garanzie e obblighi di AB Sciex. AB Sciex non concede altre
garanzie di nessun tipo, né espresse né implicite, comprese, a titolo esemplificativo, garanzie di commerciabilità o di
idoneità per uno scopo particolare, derivanti da leggi o altri atti normativi o dovute a pratiche ed usi commerciali, tutte
espressamente escluse, né si assume alcuna responsabilità o passività potenziale, compresi danni indiretti o conseguenti,
per qualsiasi utilizzo da parte dell’acquirente o per eventuali circostanze avverse conseguenti.
Solo per scopi di ricerca. Non usare nelle procedure diagnostiche.
I marchi registrati menzionati nel presente documento sono di proprietà di AB Sciex Pte. Ltd. o dei rispettivi proprietari.
AB SCIEX™ è utilizzato su licenza.
© 2015 AB Sciex Pte. Ltd.
AB Sciex Pte. Ltd.
Blk 33, #04-06
Marsiling Ind Estate Road 3
Woodlands Central Indus. Estate.
SINGAPORE 739256
Tecnologia SelexION™
2 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Contenuto
Capitolo 1 Introduzione........................................................................................................................4
Responsabilità del referente per la pianificazione del sito del cliente.........................................................................4
Responsabilità del Responsabile dell'Assistenza Tecnica (FSE)...................................................................................5
Assistenza tecnica.......................................................................................................................................................5
Capitolo 2 Lista di controllo per la pianificazione del sito.................................................................6
Informazioni sul cliente...............................................................................................................................................6
Requisiti......................................................................................................................................................................6
Requisiti di organizzazione del sito.......................................................................................................................6
Requisiti Elettrici...................................................................................................................................................7
Requisiti di erogazione del gas.............................................................................................................................8
Requisiti di ventilazione e raccolta dei residui......................................................................................................9
Requisiti Ambientali..............................................................................................................................................9
Apparecchiature e soluzioni fornite dal cliente...................................................................................................10
Per conoscere il prodotto....................................................................................................................................10
Commenti.................................................................................................................................................................11
Eccezioni...................................................................................................................................................................11
Conclusione..............................................................................................................................................................11
Appendice A Requisiti del sito...........................................................................................................12
Requisiti di organizzazione del sito...........................................................................................................................12
Pesi e dimensioni................................................................................................................................................12
Spazi liberi nel sito di installazione.....................................................................................................................12
Requisiti elettrici.......................................................................................................................................................12
Collegamenti all'alimentazione di rete................................................................................................................13
Fluttuazioni dell'alimentazione di rete................................................................................................................13
Messa a Terra.....................................................................................................................................................13
Gruppo di continuità o stabilizzatore di corrente................................................................................................14
Specifiche Elettriche del Sistema.........................................................................................................................14
Requisiti di Erogazione del Gas.................................................................................................................................15
Generatori di gas opzionali.................................................................................................................................18
Requisiti di ventilazione e raccolta dei residui..........................................................................................................18
Requisiti ambientali..................................................................................................................................................20
Requisiti di biosicurezza......................................................................................................................................20
Livello di pressione sonora..................................................................................................................................20
Uscita di calore...................................................................................................................................................21
Vibrazioni............................................................................................................................................................21
Apparecchiature e Soluzioni Fornite dal Cliente........................................................................................................21
Appendice B Categorie di Sicurezza delle Apparecchiature............................................................23
Cronologia delle revisioni...................................................................................................................24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
3 di 24
1
Introduzione
Questa guida è per il referente per la pianificazione del sito, ossia il responsabile della preparazione della
TM
®
struttura per l'installazione della tecnologia del SelexION sul AB SCIEXsistema 5600+ o 6600TripleTOF .
Le informazioni contenute in questa guida fanno da supplemento alle informazioni contenute nella Guida
alla Pianificazione del Sitoper lo spettrometro di massa. Il laboratorio deve soddisfare le condizioni
TM
dettagliate sia nella Guida alla Pianificazione del sito per lo spettrometro di massa che nella SelexION
Guida alla Pianificazione del Sito per la tecnologia prima che il Responsabile dell’Assistenza Tecnica
(FSE) possa installare la tecnologia SelexION.
Responsabilità del referente per la pianificazione
del sito del cliente
Completare la Lista di controllo per la pianificazione del sito a pagina 6, in consultazione con
il personale di assistenza utenze (gas, impianto elettrico, ventilazione e IT) e restituirla al Responsabile
dell'Assistenza Tecnica (FSE) prima della data di completamento. Fare riferimento a Conclusione a pagina
11.
Nota: Il Responsabile dell'Assistenza Tecnica (FSE) prenderà i provvedimenti del caso se la lista di controllo
non sarà stata ricevuta prima della data dell'installazione in programma.
• Verificare che vi siano gli spazi richiesti e sistemi di ricezione delle merci adeguati. Fare riferimento a
Requisiti di organizzazione del sito a pagina 12.
• Fornire tutte le prese elettriche necessarie. Fare riferimento a Requisiti elettrici a pagina 12.
• Fornire tutti i regolatori, le valvole di chiusura e i gas necessari. Fare riferimento a Requisiti di
Erogazione del Gas a pagina 15.
• Fornire e installare tutti i dispositivi di ventilazione e le bocchette necessarie. Fare riferimento a Requisiti
di ventilazione e raccolta dei residui a pagina 18 .
• Verificare che tutti i requisiti sull'ambiente di lavoro siano soddisfatti. Fare riferimento a Requisiti
ambientali a pagina 20.
• Fornire tutte le soluzioni e le attrezzature di laboratorio necessarie, compresi tutti i raccordi e i tubi di
campionamento per le apparecchiature di cromatografia liquida (LC), a meno che non siano stati acquistati
presso AB SCIEX . Fare riferimento a Apparecchiature e Soluzioni Fornite dal Cliente a pagina
21 .
• Quando il prodotto viene consegnato, ispezionare la confezione e contattare il Servizio Assistenza clienti
AB SCIEX o il Responsabile dell'Assistenza Tecnica (FSE) locale per programmare l’installazione.
Tecnologia SelexION™
4 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Introduzione
Responsabilità del Responsabile dell'Assistenza
Tecnica (FSE)
• Rivedere l'elenco di controllo e discutere le questioni in sospeso con il pianificatore del sito.
• Testare e qualificare il sistema secondo le specifiche contenute in Lista di controllo e nel registro
dati dell’installazione .
Assistenza tecnica
AB SCIEX e i suoi rappresentanti si affidano a uno staff di tecnici di manutenzione e assistenza formati e
qualificati, presenti in tutto il mondo. Saranno felici di rispondere a domande sul sistema o su eventuali
problemi tecnici che potrebbero sorgere. Per ulteriori informazioni visitare il sito Web all'indirizzo
www.sciex.com.
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
5 di 24
Lista di controllo per la
pianificazione del sito
2
Informazioni sul cliente
Organizzazione
Indirizzo
Città
Paese
Telefono
Codice postale/CAP
Nome del referente
per la pianificazione
del sito
Fax
Indirizzo email
Requisiti
Requisiti di organizzazione del sito
Fare riferimento a Requisiti di organizzazione del sito a pagina 12.
Requisito
Completato
Gli spazi liberi misurati negli edifici permettono il trasporto delle apparecchiature e degli imballaggi (casse).
Se i requisiti non possono essere soddisfatti, contattare il Responsabile dell'Assistenza
Tecnica (FSE).
Tecnologia SelexION™
6 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Lista di controllo per la pianificazione del sito
Requisiti Elettrici
Fare riferimento a Requisiti elettrici a pagina 12.
Requisito
Completato
N/A
Installazione di forniture elettriche ed elementi dell'impianto in conformità ai regolamenti locali e alle norme di sicurezza.
TM
Un circuito derivato viene fornito per la tecnologia SelexION . La tecnologia SelexION può essere collegata allo stesso circuito derivato del computer per
l’acquisizione.
La sorgente di tensione di rete principale CA non fluttua per più del ±10%
dalla tensione nominale.
La rete elettrica include un messa a terra correttamente installato.
Un elettricista qualificato ha determinato la configurazione corretta della rete elettrica CA in base alle specifiche elettriche del sistema che si trovano in
Specifiche Elettriche del Sistema a pagina 14.
Requisiti elettrici (internazionali)
Fare riferimento a Requisiti elettrici a pagina 12.
Requisito
Completato
Le installazioni elettriche usano collegamenti e cavi approvati in conformità
con gli standard locali.
N/A
Requisiti Elettrici (America del Nord)
Fare riferimento a Requisiti elettrici a pagina 12.
Requisito
Completato
N/A
TM
I circuiti derivati per la tecnologia SelexION sono di 15 A, da 200 V CA a
240 V CA (di solito 208 V CA), 50 Hz o 60 Hz. Le prese per questi circuiti derivati sono dotate di fori per prese a lamelle dritte CSA/NEMA 6-15R.
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
7 di 24
Lista di controllo per la pianificazione del sito
Requisiti di erogazione del gas
Fare riferimento a Requisiti di Erogazione del Gas a pagina 15.
Requisito
Completato
N/A
Installazione dei tubi e delle connessioni per l'erogazione del gas in conformità ai regolamenti locali e alle norme di sicurezza.
Gas 1/Gas 2 è disponibile:
• Aria zero grade o un generatore di gas consigliato da AB SCIEX
• Pressione di mandata massima di 105 psi (7,25 bar) con flussi fino a 26
L/min.
È disponibile il gas di scarico della sorgente:
• Aria asciutta, priva di umidità, pulita e priva di olio o azoto ultra puro UHP
(99,999%) o un generatore di gas raccomandato da AB SCIEX
• Pressione di mandata di 55 psi (3,79 bar) con flussi fino a 25 L/min.
TM
Curtain Gas e l’erogazione di gas CAD sono disponibili:
• Azoto ultra puro UHP (99,999%) o generatore di gas raccomandato da
AB SCIEX
• Pressione di mandata da 55 psi (3,79 bar) a 60 psi (4,14 bar) con flussi
fino a 18 L/min.
È disponibile il gas CAD:
• Aria asciutta, priva di umidità, pulita e priva di olio o azoto ultra puro UHP
(99,999%) o un generatore di gas raccomandato da AB SCIEX
• Pressione di mandata massima di 60 psi (4,14 bar) con flussi fino a 1 L/min.
È disponibile l’erogazione di gas DMS Resolution:
• Azoto ultra puro UHP (99,999%) o generatore di gas raccomandato da
AB SCIEX
• Pressione di mandata da 55 psi (3,79 bar) a 60 psi (4,14 bar) con flussi
fino a 3 L/min.
Tecnologia SelexION™
8 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Lista di controllo per la pianificazione del sito
Requisiti di ventilazione e raccolta dei residui
Fare riferimento a Requisiti di ventilazione e raccolta dei residui a pagina 18.
Requisito
Completato
L'installazione di impianti idraulici e di ventilazione deve essere conforme alle normative locali in tema di rischio biologico e agli standard di sicurezza.
La ventilazione dell'ambiente di laboratorio in cui verrà utilizzato lo spettrometro di massa deve essere conforme alle normative locali, e il tasso di ricambio dell'aria deve essere
appropriato per il lavoro svolto.
Sono necessari almeno 10 ricambi d’aria/ora.
Viene fornita un’aerazione con flusso d'aria negativo con una portata totale di 283 L/min (10 cfm), come misurato all’ingresso nel sistema di ventilazione del laboratorio.
Un raccordo liscio è fornito per la pompa per vuoto, con un OD (diametro esterno) di 3,2 cm (1,25 pollici). La bocca di aspirazione si trova a 1,5 m (60 pollici) dall’attacco di scarico
della pompa per vuoto, e ad almeno 1 m (40 pollici) in altezza rispetto al pavimento.
È fornito un raccordo per il contenitore di raccolta della sorgente con un OD di 2,5 cm (1,0 pollice). La bocca di aspirazione si trova a una distanza di 1,5 m (60 pollici) dal contenitore
di scarico della sorgente.
Requisiti Ambientali
Fare riferimento a Requisiti ambientali a pagina 20.
Requisito
Completato
La dimensione del laboratorio deve essere almeno di 31,7 metri cubi (1.120
piedi cubi).
N/A
Viene mantenuta una temperatura ambiente da 18 °C a 25 °C (da 64 °F a 77 °F).
Col tempo la temperatura rimane entro una gamma di con un cambio di
temperatura non superiore a 2 °C (3,6 °F) all’ora. Le fluttuazioni di temperatura
ambiente che superano i limiti potrebbero causare cambiamenti di massa nello
spettro.
Nota: I dispositivi periferici potrebbero avere requisiti d'esercizio ambientali
differenti. Confermare i requisiti di esercizio ambientali con il fornitore di
ogni dispositivo periferico che sarà usato con il sistema.
L’umidità relativa va dal 20% al 80%, non condensante.
L'aria condizionata fornisce un minimo di 16.000 Btu/h (solo spettrometro di massa e pompa per vuoto primaria).
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
9 di 24
Lista di controllo per la pianificazione del sito
Requisiti di biosicurezza
Fare riferimento a Requisiti di biosicurezza a pagina 20.
Requisito
Completato
Il sito non è designato come Livello di Biosicurezza 3 (BSL-3) o Livello di Biosicurezza 4
(BSL-4).
Apparecchiature e soluzioni fornite dal cliente
Fare riferimento a Apparecchiature e Soluzioni Fornite dal Cliente a pagina 21 .
Requisito
Completato
Tutte le soluzioni e le bottiglie necessarie sono disponibili.
Per conoscere il prodotto
Requisito
Completato
È stato ottenuto un account sul portale di AB SCIEX e i moduli di istruzione
online sono stati completati.
Andare su www.sciex.com/LearningPortal e fare clic sul collegamento per
richiedere un account. Una volta ricevute le informazioni relative al proprio
account, completare i moduli di istruzione online.
La documentazione di sistema è stata ottenuta e consultata. Andare a
www.sciex.com/products.
(Opzionale) Un operaio addetto alla manutenzione qualificato (QMP), che è
adeguatamente consapevole dei rischi elettrici e chimici associati alle
attrezzature di laboratorio di assistenza, è disponibile per la revisione delle
procedure di servizio con il il Responsabile dell'Assistenza Tecnica (FSE).
Tecnologia SelexION™
10 di 24
N/A
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Lista di controllo per la pianificazione del sito
Commenti
Eccezioni
Conclusione
Nome del referente per la
pianificazione del sito
Data di
completamento
(aaaa-mm-gg)
Io sottoscritto prendo atto che tutti i requisiti di installazione, come specificati nel presente documento, sono stati soddisfatti.
Nome del Responsabile
dell'Assistenza Tecnica
(FSE)
Data di invio
(aaaa-mm-gg)
Indirizzo email del
Responsabile
dell'Assistenza Tecnica
(FSE)
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
11 di 24
A
Requisiti del sito
Requisiti di organizzazione del sito
Tornare alla Lista di controllo.
Pesi e dimensioni
Apparecchiature
Altezza
Larghezza
Spettrometro di massa
135,9 cm
(53,57 pollici)
82,5 cm (32,5 pollici) 140,8 cm
(56,5 pollici)
TM
Tecnologia SelexION
19 cm (8 pollici) 66 cm (26 pollici)
Lunghezza
53 cm (21 pollici)
Peso
458 kg (1010 libbre)
13 kg (29 libbre)
Spazi liberi nel sito di installazione
Lato
Spazio libero richiesto
Lato frontale, sinistro e destro
1 m (39 pollici) per l’accesso per la manutenzione
Indietro
0,7 m (28 pollici) per l’accesso per la manutenzione
Requisiti elettrici
Tornare alla Lista di controllo.
AVVERTENZA! Pericolo di scosse elettriche. Rivolgersi solo a personale qualificato
per l’installazione di tutte le apparecchiature elettriche e gli elementi dell’impianto,
e assicurarsi che tutte le installazioni siano in conformità alle normative locali e
alle norme di sicurezza.
TM
AVVERTENZA! Pericolo di scosse elettriche. Non collegare la tecnologia SelexION
allo stesso circuito derivato cui sono collegati lo spettrometro di massa o la pompa
per vuoto primaria.
Il consumo energetico totale combinato del sistema (spettrometro di massa, pompa per vuoto e tecnologia
TM
SelexION ) è 6.960 VA (50 Hz o 60 Hz) a 240 V CA.
Tecnologia SelexION™
12 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Requisiti del sito
Collegamenti all'alimentazione di rete
TM
• Fornire un circuito derivato per la tecnologia SelexION . La tecnologia SelexION può essere collegata allo
stesso circuito derivato del computer per l’acquisizione.
• Per le installazioni al di fuori del Nord America, usare collegamenti e cavi approvati in conformità con gli
standard locali.
• Per l’installazione in Nord America, utilizzare un circuito derivato separato di 15 A, dotato di una presa
CSA/NEMA 6-15R a contatti piatti (208 o 240 V CA).
Non è necessario un trasformatore di linea esterno.
Fluttuazioni dell'alimentazione di rete
Tornare alla Lista di controllo.
In zone in cui l'alimentazione di rete è soggetta a fluttuazioni di tensione che eccedono il ±10% della tensione
nominale (da 200 V CA a 240 V CA), è richiesto uno stabilizzatore di corrente. Tensioni più alte o più basse
potrebbero avere effetti negativi sulle componenti elettroniche dello spettrometro di massa. Fare riferimento
a Gruppo di continuità o stabilizzatore di corrente a pagina 14.
Nota: I dispositivi periferici potrebbero avere limiti di fluttuazione dell'alimentazione di rete differenti.
Confermare i limiti di fluttuazione dell'alimentazione di rete con il fornitore di ogni dispositivo periferico che
sarà usato con lo spettrometro di massa.
Messa a Terra
Tornare alla Lista di controllo.
AVVERTENZA! Pericolo di scosse elettriche. Non interrompere intenzionalmente
il messa a terra. Ogni interruzione del messa a terra può rendere l'installazione
pericolosa.
La rete elettrica deve includere un messa a terra installato correttamente, che deve essere installato o controllato
da un elettricista qualificato prima di essere connesso allo spettrometro di massa.
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
13 di 24
Requisiti del sito
Gruppo di continuità o stabilizzatore di corrente
Tornare alla Lista di controllo.
TM
Se il SelexION è dotato di tecnologia è alimentato da un gruppo di continuità (UPS) o da uno stabilizzatore
di corrente, deve soddisfare le seguenti specifiche.
Tabella A-1 Requisiti dell'UPS e dello stabilizzatore di corrente
Specifica
Requisito
Tensione in uscita
Da 200 V CA a 240 V CA True on line (doppia conversione)
Frequenza
50 Hz o 60 Hz
Forma d'onda
Onda sinusoidale pura
Corrente di picco minima
3 × corrente nominale
Distorsione tensione di uscita
< 3%
Protezione in uscita
Interruttore
Requisito minimo di potenza
8000 VA
Specifiche Elettriche del Sistema
Specifica
Valore
Tensione di ingresso nominale
da 200 V CA a 240 V CA
Fluttuazioni della tensione di uscita +/– 10% della tensione nominale
Frequenza
50 Hz o 60 Hz
Corrente in ingresso massima
5A
Potenza in ingresso massima
1.200 VA
Tecnologia SelexION™
14 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Requisiti del sito
Requisiti di Erogazione del Gas
Tornare alla Lista di controllo.
AVVERTENZA! Pericolo di contaminazione da radiazioni o esposizione ad
agenti tossici chimici e biologici. Rivolgersi solo a personale qualificato per
l’installazione di tutte le apparecchiature e collegamenti per il gas e
assicurarsi che tutte le installazioni siano in conformità alle normative locali
e alle norme di sicurezza.
Attenzione: Rischio di danni al sistema. Ogni erogazione deve essere regolata
separatamente nello spettrometro di massa, altrimenti la pressione eccessiva può
danneggiare lo spettrometro di massa.
Attenzione: Rischio di contaminazione del sistema. Usare raccordi a compressione per
i collegamenti della linea del gas. Non usare sigillante liquido per tubi. Se devono essere
utilizzati raccordi filettati, può essere utilizzato un nastro in Teflon per sigillare le
filettature. Non utilizzare raccordi saldati a meno che il tubo non venga pulito a fondo
in seguito.
®
TM
Il sistema TripleTOF dotato di tecnologia SelexION richiede flussi di gas specifici. Usare dewar di azoto
liquido ad alta pressione o generatori di gas consigliati da AB SCIEX.
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
15 di 24
Requisiti del sito
Figura A-1 Collegamenti del gas consigliati
Elemento Gas
Descrizione
Pressione
Velocità di
flusso (max)
Tubo
1
Gas 1/Gas 2
Aria di zero
Massimo 105 psi 26 L/min
(7,25 bar)
1/4 pollici
(0,64 cm)
2
Scarico della
sorgente
Aria ambiente,
aria di zero o N2
Da 55 psi (3,79
bar) a 105 psi
(7,25 bar)
25 L/min
1/4 pollici
(0,64 cm)
3
Curtain Gas
N2
supply
(Erogazione
Curtain Gas™)
60 psi (4,14 bar)
18 L/min
1/4 pollici
(0,64 cm)
4
Gas CAD
N2
60 psi (4,14 bar)
1 mL/min
1/4 pollici
(0,64 cm)
5
Gas DMS
Resolution
N2
Da 55 psi (3,79
bar) a 60 psi
(4,14 bar)
3 l/min
1/8 pollici
(0,32 cm)
TM
Tecnologia SelexION™
16 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Requisiti del sito
Nota: Le pressioni del gas e le velocità di flusso devono essere misurate all’ingresso dello spettrometro di
massa.
Nota: Utilizzare azoto ultra puro UHP (99,999%) o generatore di gas raccomandato da AB SCIEX.
Nota: In alcune condizioni, l’utilizzo di aria al posto dell’azoto per il gas di scarico della sorgente potrebbe
migliorare la sensibilità e il rapporto segnale/rumore.
®
Nota: Quando si utilizza la sorgente di ionizzazione NanoSpray , non utilizzare UHP N2 per Gas 1/Gas 2,
poiché aumenta il rischio di scarica a corona, che può danneggiare la punta di emissione.
Nota: Per l’erogazione di gas CAD e di Curtain Gas™, il raccordo di ingresso sul divisorio del gas e del
vuoto è Swagelok da 1/4 pollici, indicato in Figura A-3. Per il Gas 1/Gas 2 e il gas di scarico della sorgente,
il raccordo di ingresso è a connessione rapida, indicato in Figura A-2.
Figura A-2 Raccordo a connessione rapida sul divisorio del gas e del vuoto
Figura A-3 Collegamenti e tubi Swagelok
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
17 di 24
Requisiti del sito
Generatori di gas opzionali
Tornare alla Lista di controllo.
I generatori di gas sono disponibili presso AB SCIEX. Fare riferimento alla documentazione del costruttore
consegnata insieme al generatore per le specifiche del sistema. Per informazioni sul numero e sul tipo di prese
necessarie, fare riferimento alla documentazione del produttore.
Requisiti di ventilazione e raccolta dei residui
Tornare alla Lista di controllo.
AVVERTENZA! Pericolo di contaminazione da radiazioni o esposizione ad
agenti tossici chimici e biologici. Assicurarsi che lo spettrometro di massa
sia adeguatamente ventilato e che sia garantita una buona ventilazione
generale del laboratorio. Un'adeguata ventilazione del laboratorio è
necessaria per controllare le emissioni di solventi e campioni e per un
funzionamento sicuro dello spettrometro di massa.
AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico
o di esposizione ad agenti chimici tossici. Rivolgersi solo a personale
qualificato per l’installazione di tutti gli impianti idraulici e di ventilazione
e assicurarsi che tutte le installazioni siano in conformità alle leggi in vigore
in loco e alle normative in tema di rischio biologico.
Attenzione: Rischio di danni al sistema. Non collegare il tubo di scarico della sorgente
alla bocca di aspirazione. Far fare la connessione a un tecnico FSE qualificato.
• Fornire un impianto di aerazione a flusso d'aria negativo con una portata totale di 283 L/min (10 cfm)
all'elemento 1 in Figura A-4 e con almeno 10 ricambi d’aria all’ora.
• Fornire un raccordo liscio per la pompa per vuoto, con diametro esterno (OD) di 3,2 cm (1,25 pollici). La
bocca di aspirazione deve essere a una distanza di 1,5 m (60 pollici) dall’attacco di scarico della pompa
per vuoto, e ad almeno 1 m (40 pollici) in altezza rispetto al pavimento. Fare riferimento a Figura A-4.
• Fornire un raccordo per il contenitore di scarico della sorgente, con diametro OD di 2,5 cm (1,0"). La bocca
di aspirazione deve essere a una distanza di 1,5 m (60 pollici) dal contenitore di scarico della sorgente.
Fare riferimento a Figura A-4.
Tecnologia SelexION™
18 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Requisiti del sito
Figura A-4 Collegamenti all'impianto di ventilazione
Elemento
Descrizione
1
Bocca di aspirazione
2
Tubo di scarico della sorgente: diametro interno (ID) 2,5 cm (1 pollice)
3
Tubo di scarico della pompa per vuoto: ID 3,2 cm (1,25")
4
Contenitore di raccolta scarichi della sorgente. Il contenitore è mostrato fuori dall’apposito
supporto per illustrare i collegamenti dei tubi. Verificare che il contenitore sia sempre fissato
bene al fine di evitare fuoriuscite.
5
Tubo di scarico della sorgente: ID 1,6 cm (0,625")
6
Tubo di ingresso vuoto pompa per vuoto
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
19 di 24
Requisiti del sito
Requisiti ambientali
Tornare alla Lista di controllo.
• Dimensioni minime della stanza 31,7 metri cubi (1.120 piedi cubi)
• Temperatura ambiente compresa tra 18 °C e 25 °C (64 °F e 77 °F)
Col tempo la temperatura deve rimanere entro una gamma di 2 °C (3,6 °F) dalla temperatura al momento
dell’ultima calibratura, con un cambio di temperatura non superiore a 2 °C (3,6 °F) all’ora. Le fluttuazioni
di temperatura ambiente che superano i limiti potrebbero causare cambiamenti di massa nello spettro.
• Umidità relativa compresa tra il 20% e l’80%, non condensante
• Raffreddamento e ventilazione per lo spettrometro di massa e la pompa per vuoto: 16.000 Btu/h
Requisiti di biosicurezza
Tornare alla Lista di controllo.
Il sito non deve essere designato come Livello di Biosicurezza 3 (BSL-3) o Livello di Biosicurezza 4 (BSL-4).
AB SCIEX non installa, ripara o effettua alcuna manutenzione sugli spettrometri di massa AB SCIEX in aree
designate BSL-3 o BSL-4.
Livello di pressione sonora
Tornare alla Lista di controllo.
Pressione Sonora
Valore
Livello di pressione sonora media per lo spettrometro di massa, pompa per vuoto e tecnologia 69 dBA
TM
SelexION
Nota: I livelli sonori sono per il sistema 5600+ o 6600 senza la confezione opzionale.
Un livello di pressione sonora di 85 dBA al di sopra di una pressione sonora di riferimento di 20 μPa è
attualmente considerato da molte autorità come la soglia alla quale può presentarsi un pericolo. Mezzi speciali,
come l'uso di cuffie di protezione, possono rendere un livello di pressione sonora più alto non pericoloso per
l'operatore.
AB SCIEX consiglia all'utente di misurare o di calcolare il livello di pressione sonora sia nella postazione
dell'operatore durante il normale utilizzo sia in qualsiasi punto a 1 m dalla zona dell'apparecchiatura che abbia
il livello di pressione sonora più alto.
Tecnologia SelexION™
20 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Requisiti del sito
Uscita di calore
Tornare alla Lista di controllo.
Uscita di calore
Valore
Calore generato dallo spettrometro di massa e dalla pompa per vuoto
16.000 Btu/h
Vibrazioni
Tornare alla Lista di controllo.
• Lo spettrometro di massa imballato è stato testato per verificare che gli effetti del trasporto non abbiano
influito sulla prestazioni dello spettrometro di massa al momento dell'arrivo a destinazione dal cliente.
• Lo spettrometro di massa è progettato per funzionare in un qualsiasi ambiente di laboratorio con
strumentazione analitica di precisione.
Apparecchiature e Soluzioni Fornite dal Cliente
Tornare alla Lista di controllo.
AVVERTENZA! Pericolo di esposizione ad agenti chimici tossici. Consultare le
Schede di Sicurezza delle sostanze chimiche e seguire tutte le linee guida sulla
sicurezza mentre si maneggiano, conservano e smaltiscono prodotti chimici.
Oltre alle soluzioni standard richieste per lo spettrometro di massa, occorre fornire le seguenti soluzioni da
TM
usare con la tecnologia SelexION .
• Acetonitrile per MS
• Metanolo per MS
• Acetone per MS (2 L)
• Acido isopropilico per MS (2 L)
• (Consigliato) Vassoio di contenimento secondario sotto le pompe per vuoto, per catturare eventuali
fuoriuscite di sostanze chimiche.
TM
Tabella A-2 Calcolo del consumo del modificatore @ 20 psi Curtain Gas
minuto)
Modificatore
Portata (µL per
Concentrazione
1.5%
3.0%
10%
Metanolo
131.924
267.928
962.558
Acetonitrile
171.378
348.056
1250.425
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
21 di 24
Requisiti del sito
TM
Tabella A-2 Calcolo del consumo del modificatore @ 20 psi Curtain Gas
minuto) (continua)
Modificatore
Portata (µL per
Concentrazione
1.5%
3.0%
10%
Alcool isopropilico
249.696
507.115
1821.856
Acetone
239.324
486.051
1746.182
Tabella A-3 Calcolo del consumo del modificatore @ 20 psi Curtain Gas Portata (mL per
ora)
Modificatore
Concentrazione
1.5%
3.0%
10%
Metanolo
7.915
16.076
57.753
Acetonitrile
10.283
20.883
75.025
Alcool isopropilico
14.982
30.427
109.311
Acetone
14.359
29.163
104.771
Tabella A-4 Calcolo del consumo del modificatore @ 20 psi Curtain Gas Portata (mL per
24 ore)
Modificatore
Concentrazione
1.5%
3.0%
10%
Metanolo
189.971
385.817
1386.083
Acetonitrile
246.784
501.201
1800.611
Alcool isopropilico
359.562
730.245
2623.473
Acetone
344.627
699.913
2514.502
Tecnologia SelexION™
22 di 24
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Categorie di Sicurezza delle
Apparecchiature
B
Descrizione
Categoria
Grado di inquinamento delle apparecchiature
Grado di Inquinamento 2
Sovratensioni transitorie alimentazione di rete
Categoria di Sovratensione II
Nota: Gli ambienti con un grado di inquinamento pari a 2 includono i laboratori, le aree di vendita e quelle
commerciali.
Per ulteriori informazioni, fare riferimento agli standard IEC 61010-1 e IEC 60364 della Commissione
Elettrotecnica Internazionale.
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Tecnologia SelexION™
23 di 24
Cronologia delle revisioni
Revisione Motivazione della modifica
A
B
Data
Prima versione del documento.
®
Luglio 2014
Aggiornato per TripleTOF 6600. In base a RUO-IDV-01-0720-D.
Tecnologia SelexION™
24 di 24
Gennaio 2015
Guida alla Pianificazione del Sito
RUO-IDV-01-0720-IT-B | D5089986 B
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
