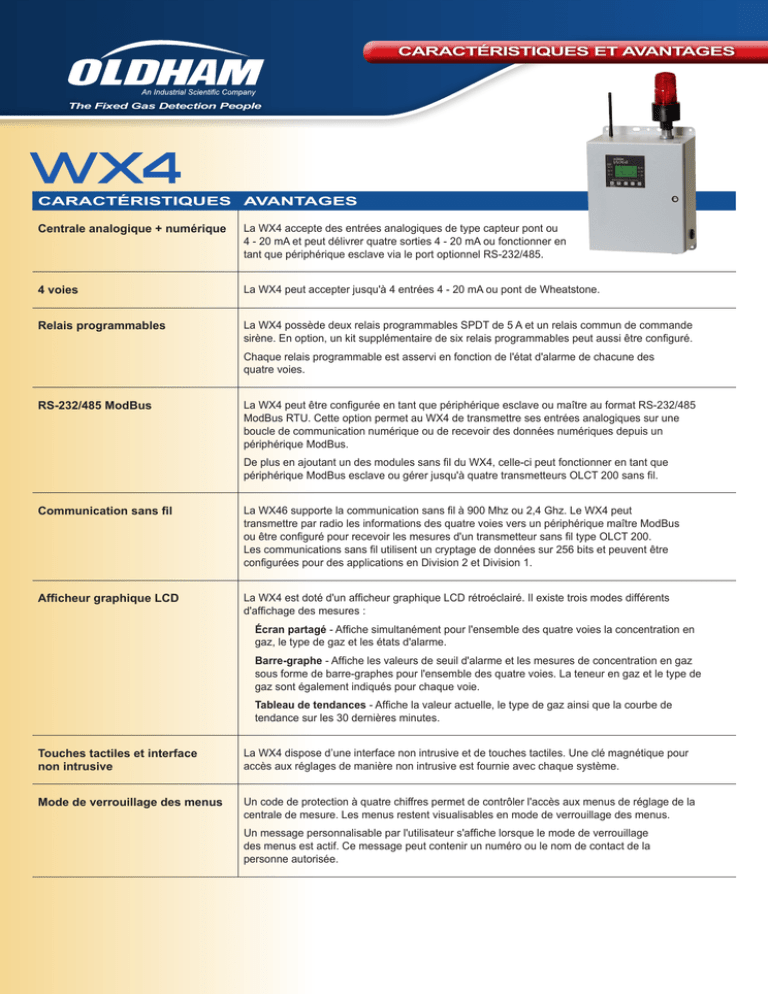

CARACTÉRISTIQUES ET AVANTAGES
The Fixed Gas Detection People
W X4
CARACTÉRISTIQUES AVANTAGES
Centrale analogique + numérique
La WX4 accepte des entrées analogiques de type capteur pont ou
4 - 20 mA et peut délivrer quatre sorties 4 - 20 mA ou fonctionner en
tant que périphérique esclave via le port optionnel RS-232/485.
4 voies
La WX4 peut accepter jusqu'à 4 entrées 4 - 20 mA ou pont de Wheatstone.
Relais programmables
La WX4 possède deux relais programmables SPDT de 5 A et un relais commun de commande
sirène. En option, un kit supplémentaire de six relais programmables peut aussi être configuré.
Chaque relais programmable est asservi en fonction de l'état d'alarme de chacune des
quatre voies.
RS-232/485 ModBus
La WX4 peut être configurée en tant que périphérique esclave ou maître au format RS-232/485
ModBus RTU. Cette option permet au WX4 de transmettre ses entrées analogiques sur une
boucle de communication numérique ou de recevoir des données numériques depuis un
périphérique ModBus.
De plus en ajoutant un des modules sans fil du WX4, celle-ci peut fonctionner en tant que
périphérique ModBus esclave ou gérer jusqu'à quatre transmetteurs OLCT 200 sans fil.
Communication sans fil
La WX46 supporte la communication sans fil à 900 Mhz ou 2,4 Ghz. Le WX4 peut
transmettre par radio les informations des quatre voies vers un périphérique maître ModBus
ou être configuré pour recevoir les mesures d'un transmetteur sans fil type OLCT 200.
Les communications sans fil utilisent un cryptage de données sur 256 bits et peuvent être
configurées pour des applications en Division 2 et Division 1.
Afficheur graphique LCD
La WX4 est doté d'un afficheur graphique LCD rétroéclairé. Il existe trois modes différents
d'affichage des mesures :
Écran partagé - Affiche simultanément pour l'ensemble des quatre voies la concentration en
gaz, le type de gaz et les états d'alarme.
Barre-graphe - Affiche les valeurs de seuil d'alarme et les mesures de concentration en gaz
sous forme de barre-graphes pour l'ensemble des quatre voies. La teneur en gaz et le type de
gaz sont également indiqués pour chaque voie.
Tableau de tendances - Affiche la valeur actuelle, le type de gaz ainsi que la courbe de
tendance sur les 30 dernières minutes.
Touches tactiles et interface
non intrusive
La WX4 dispose d’une interface non intrusive et de touches tactiles. Une clé magnétique pour
accès aux réglages de manière non intrusive est fournie avec chaque système.
Mode de verrouillage des menus
Un code de protection à quatre chiffres permet de contrôler l'accès aux menus de réglage de la
centrale de mesure. Les menus restent visualisables en mode de verrouillage des menus.
Un message personnalisable par l'utilisateur s'affiche lorsque le mode de verrouillage
des menus est actif. Ce message peut contenir un numéro ou le nom de contact de la
personne autorisée.
CARACTÉRISTIQUES ET AVANTAGES
W X4
CARACTÉRISTIQUES AVANTAGES
Voyants d'alarme
Chaque WX4 est dotée de 6 diodes pour la notification des alarmes et de l'état du système. Les
voyants s'arrêtent de clignoter et deviennent fixes après acquittement de l'alarme.
ALARME 1 - Le voyant jaune clignote si une des voies passe en alarme 1.
ALARME 2 - Le voyant rouge clignote si une des voies passe en alarme 2.
ALARME 3 - Le voyant rouge clignote si une des voies passe en alarme 3.
DÉFAUT - Le voyant rouge clignote si une des voies passe en défaut.
CLAVIER - Le voyant jaune clignote à chaque sollicitation d'une touche.
CAL - Le voyant jaune s'allume lorsqu'une voie est en mode calibration.
Mémoire interne
Toutes les données de configuration sont stockées en mémoire non volatile pour les protéger
contre les coupures d'alimentation.
Le WX4 sauvegarde également les 65 derniers événements (alarmes, acquittements d'alarme,
étalonnages et mise sous tension) et fournit un horodatage.
Acquisition de données
La WX4 peut afficher les mesures des 30 dernières minutes pour chacune des quatre voies.
Multiples options de boîtiers
La WX4 bénéficie de quatre options de boîtiers:
Boîtier mural non métallique - certifié NEMA 4X/IP66. Destiné aux applications Div 2.
Boîtier mural en acier peint - homologué NEMA 4X/IP66. Destiné aux applications Div 2.
Boîtier en acier inoxydable 316 - certifié NEMA 4X/IP66. Destiné aux environnements
corrosifs Div 2.
Boîtier mural antidéflagrant en aluminium - homologué NEMA 7. Destiné aux
environnements dangereux Div 1.
Sirène piézoélectrique intégrée
La WX4 est équipée d'un buzzer interne qui émet un signal sonore en cas d'appui sur
les touches et en cas d'alarme. Le buzzer peut être activé ou désactivé à la discrétion de
l'utilisateur.
Une sortie tension 24 Vcc est disponible pour l'alimentation d'une alarme sonore intégrée
de 100 dB.
Logiciel HMI
En option, l'interface homme machine (HMI) du WX16 permet d'afficher en temps réel les
informations provenant de 10 centrales max., assurant ainsi une visibilité jusqu'à 40 voies. Le
HMI permet également d'enregistrer les mesures des 40 voies et offre à l'utilisateur la possibilité
de charger dans l'interface des graphiques tels que des plans d'usine.
Réf WX4_F&B_FR_v1
