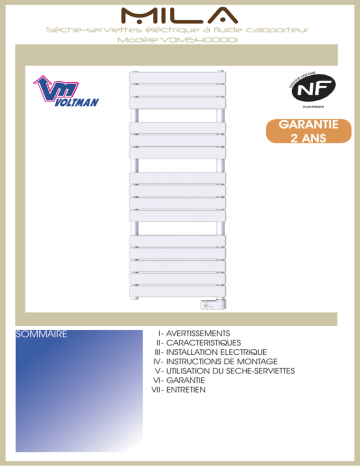

MILA
Sèche-serviettes élèctrique à fluide caloporteur
Modèle VOM5400001
GARANTIE
2 ANS
SOMMAIRE
I - AVERTISSEMENTS
II - CARACTERISTIQUES
III - INSTALLATION ELECTRIQUE
IV - INSTRUCTIONS DE MONTAGE
V - UTILISATION DU SECHE-SERVIETTES
VI - GARANTIE
VII - ENTRETIEN
Avant d’installer votre sèche-serviettes élèctrique, lisez attentivement cette
notice et conservez la ensuite soigneusement.
I - AVERTISSEMENTS
• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et
par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles)
sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de
l’appareil en toute sécurité leur ont été données et si les risques encourus
ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le
nettoyage et l’entretien par l’usager ne doivent pas être effectués par des
enfants sans surveillance.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l’appareil
en marche ou à l’arrêt, à condition que ce dernier ait été placé ou installé
dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l’appareil en toute
sécurité et en comprennent bien les dangers potentiels. Les enfants âgés
entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l’appareil,
et ni réaliser l’entretien de l’utilisateur.
• ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes
et provoquer des brûlures. Il faut prêter une attention particulière en présence
d’enfants et de personnes vulnérables.
• Il convient de maintenir à distance les enfants de moins de 3 ans, à moins
qu’ils ne soient sous une surveillance continue.
• Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après vente ou des personnes de qualification similaire
afin d’éviter un danger.
• L’appareil de chauffage ne doit pas être placé juste en dessous d’une
prise de courant.
• Ne pas utiliser cet appareil de chauffage avec un programmateur, une
minuterie, un système de commande à distance séparé ou tout autre dispositif qui met l’appareil de chauffage sous tension automatiquement, car
il y a risque de feu si l’appareil est recouvert ou placé de façon incorrecte.
• ATTENTION: Afin d’éviter tout danger dû au réarmement intempestif du
coupe-circuit thermique, cet appareil ne doit pas être alimenté par l’intermédiaire d’un interrupteur externe, comme une minuterie, ou être connecté
à un circuit qui est régulièrement mis sous tension et hors tension par le
fournisseur d’électricité.
• MISE EN GARDE: Ne jamais tenter d’ouvrir le radiateur même à l’arrêt :
corps de chauffe et thermostat.
• MISE EN GARDE: En cas de fuite ne pas ingérer le fluide caloporteur.
2
II - CARACTERISTIQUES
Alimentation : 230 V AC, 50Hz | Puissance : 750 W
Fil pilote 6 ordres.
Marche forcée 2 heures : séchage des serviettes et élévation de la température
ambiante.
Limiteur thermique incorporé dans la résistance
Classe II
IP 24
CARACTERISTIQUES TECHNIQUES DU THERMOSTAT
- Précision de la régulation : +/- 0,5°C.
- Température de fonctionnement (T60) : 0°C à +60°C.
- Plage de réglage de température : +7°C à +30°C.
- Température de stockage : -10°C à +60°C.
- Humidité : 80% à +25°C (sans condensation).
- Protection : IP24.
3
III - INSTALLATION ELECTRIQUE
•Tout appareil de chauffage électrique fixe doit être relié au réseau électrique par une boite de raccordement (distance par rapport au sol : 0.2m).
•Les appareils de chauffage à double isolation (classe II) et protégés contre
les projections d’eau (IP24) peuvent être installés dans les volumes 2 & 3
d’une salle de bain selon la norme française d’installation NFC 15-100. Nous
vous suggérons de contacter un électricien professionnel pour toute aide.
•La boîte de raccordement devra être placée derrière l’appareil. L’appareil
doit être installé de façon telle que les dispositifs de commande ne puissent
être touchés par une personne se trouvant dans la baignoire ou dans la
douche.
•Cet appareil de chauffage classe II, IP24, ne nécessite pas de raccordement à la terre (l’appareil de chauffage ne doit pas être placé juste en
dessous d’une prise de courant).
•Un moyen de déconnexion du réseau d’alimentation ayant une distance
d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation
fixe conformément aux règles d’installation.
« Prévoir un dispositif différentiel à haute sensibilité (30mA) pour protéger les
personnes et les appareils de chauffage ».
•Le raccordement des trois fils doit être réalisé dans une boîte de raccordement électrique conforme aux normes en vigueur.
Conformément aux normes françaises, le montage doit être fait en installation fixe. Il est interdit d’utiliser une fiche pour le branchement dans une prise.
Vous devez isoler le fil pilote si celui-ci n’est pas utilisé. Il ne doit en aucun
cas être raccordé à la terre.
Alimentation monophasée 230 V~ 50Hz :
- Fil bleu/gris : Neutre
- Fil marron : Phase - Fil noir : Fil pilote
•En ce qui concerne les instructions pour l’installation fixe, référez-vous au
paragraphe ci-après de la notice.
4
IV - INSTRUCTIONS DE MONTAGE
1
0H40
2
Volumes enveloppe et de
protection
MISE EN GARDE: L’appareil
doit être installé dans le
volume 2 ou 3 d’une salle
de bain. Le plan n’est fourni
qu’à titre indicatif. Veuillez
vous référer à la norme
d ’installation française
NFC15-100 pour réaliser
l’installation. Nous vous
conseillons de contacter
un électricien professionnel
pour l’installation.
Installation dans
le volume 1
non conforme
5
POSITIONNEMENT RECOMMANDE
•Vous
trouverez le gabarit de perçage situé à l’arrière de la
boite.
3
•Placer verticalement le gabarit contre le mur à hauteur
voulue.
•L’utilisation d’un niveau à bulle est recommandée.
MISE EN GARDE: Pour éviter tout danger pour les
très jeunes enfants, il est
recommandé d’installer
cet appareil de façon
telle que le barreau
chauffant le plus bas soit
au moins à 600 mm audessus du sol.
4
0,15m
0,60m à 0,8m
0,60m
5
6
6
Ø8mm
7
8
7
9
•Sécuriser les supports en serrant la vis de réglage.
10
V - UTILISATION DU SECHE-SERVIETTES
Interrupteur
à bascue (à
l’arriière)
LED
Bouton 1
Bouton MODE
Votre sèche-serviettes s’allume et s’eteint grace à l’interrupteur à bascule
situé à l’arrière du thermostat. En position «0» votre sèche-serviettes est
éteint. En position «I» votre sèche-serviettes s’allume en veille. A chaque
pression du boutton mode vous changerez de Mode comme suit:
1ère pression sur le bouton Mode :
Le thermostat est en mode CONFORT. La température de consigne
est alors contrôllée par le bouton thermostat de 7°C à 30°C. La LED est
ROUGE quand la résistance chauffe et VERTE quand elle est en veille.
8
2ème pression sur le bouton Mode :
Le thermostat passe en mode ECO. La température de consigne est alors
inférieure de 3.5°C à la température de CONFORT. La feuille lumineuse est
VERTE. La LED est ROUGE quand la résistance chauffe et VERTE quand elle
est en veille.
3ème pression sur le bouton MODE :
Le thermostat passe en mode Fil Pilote. La feuille lumineuse est BLEUE. Le
sèche-serviettes est contrôlé par la centrale Fil Pilote (non fournie). La LED
est ROUGE quand la résistance chauffe et VERTE quand elle est en veille. Si
aucune station de contrôle Fil Pilote est installée, le thermostat fonctionne
de manière identique au mode CONFORT.
Cas d’une installation Fil Pilote:
Elle envoie une instruction par Fil Pilote auquel est raccordé votre radiateur
qui bascule alors dans un des modes de fonctionnement ci-dessus (ARRET
CHAUFFAGE, HORS GEL, ECO, CONFORT) et peut également faire basculer votre radiateur dans deux modes complémentaires (CONFORT -1°C et
CONFORT -2°C). Vous reporter à la notice de votre centrale Fil Pilote (non
fournie) pour l’utilisation de votre radiateur avec celle-ci.
4ème pression sur le bouton MODE :
Le sèche-serviettes est en veille. Toutes les lumières sont éteintes. Votre
sèche-serviettes ne chauffera pas.
2H BOOST:
Le sèche-serviettes fonctionnera pendant 2 heures à sa puissance maximale pour augmenter rapidement la température de la pièce. Pressez
le bouton MODE pendant 4 secondes depuis n’importe quel mode (le
sèche-serviettes doit être allumé). La LED clignote toutes les 1 seconde.
Pour sortir du mode 2H BOOST pressez durant 4 secondes ou attendez 2h.
Au bout de 2 heures le radiateur reviendra au mode précédent. Pendant
ces 2 heures le bouton du thermostat devient inopérant.
24H AUTO:
Appuyez sur le bouton MODE pendant 8 secondes depuis n’importe quel
mode (le sèche-serviettes doit être allumé). La LED clignote toutes les 2
secondes (clignotement long) quand le sèche serviettes chauffe. Appuyez
à nouveau 8 secondes pour annuler le Mode 24H AUTO. Dans ce mode,
le sèche serviettes fonctionnera automatiquement durant 2 heures toutes
les 24 heures à sa puissance maximale (Exemple: si le programme est
commencé à 7 heures, tous les jours suivants à 7 heures le sèche-serviettes chauffera 2 heures jusqu’à ce que l’utilisateur annule le mode).
9
Hors Gel
Tournez le bouton 1 complètement à gauche où se trouve le flocon. Le
thermostat est en mode HORS GEL . La température de consigne est alors
de 7°C. La LED est ROUGE quand la résistance chauffe et VERTE quand
elle est en veille.
VI - GARANTIE
La facture datée tient lieu de garantie. A conserver soigneusement.
VII - ENTRETIEN
Le boîtier du thermostat est en plastique. Pour le nettoyer, utiliser uniquement un détergent neutre. Ne jamais employer de solvant ou de poudre
abrasive.
Le revêtement du radiateur lui assure une protection parfaite et inaltérable.
Pour le nettoyer, utiliser uniquement un détergent neutre (pas de poudre
abrasive ni de solvant).
Le symbole
apposé sur le produit, indique l’obligation de le retourner,
en fin de vie, à un point de collecte spécialisé, conformément à la directive
2002/96/CE. En cas de remplacement, vous pouvez également le retourner à votre distributeur. En effet, ce produit n’est pas un déchet ménager
ordinaire. Gérer ainsi la fin de vie de ce produit nous permet de préserver
notre environnement, de limiter l’utilisation des ressources naturelles.
Service Consommateurs
0820 03 47 66 *
www.dismofrance.fr
[email protected]
* 11,8 cts / min + coût depuis un mobile
Déclaration de conformité : Nous déclarons sous
notre seule responsabilité que les produits présentés
dans cette notice satisfont aux exigences essentielles
des directives Basse Tension 2006/95/CE et CEM
2004/108/ CE, et RoHS 2002/95/CE.
