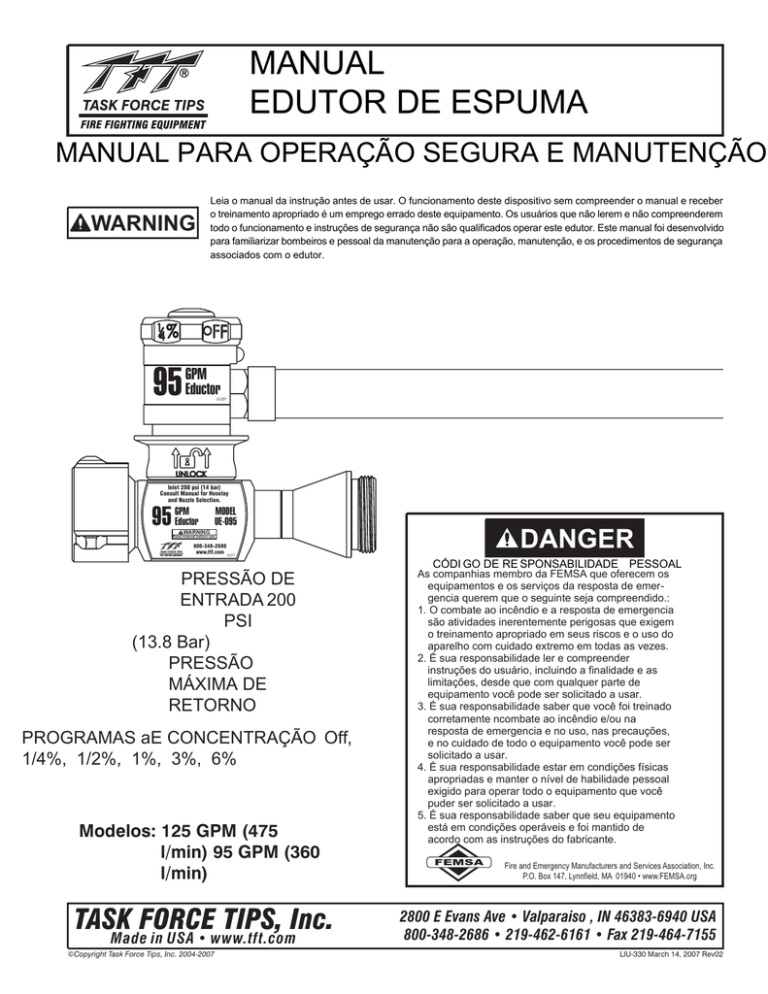

MANUAL
EDUTOR DE ESPUMA
MANUAL PARA OPERAÇÃO SEGURA E MANUTENÇÃO
WARNING
Leia o manual da instrução antes de usar. O funcionamento deste dispositivo sem compreender o manual e receber
o treinamento apropriado é um emprego errado deste equipamento. Os usuários que não lerem e não compreenderem
todo o funcionamento e instruções de segurança não são qualificados operar este edutor. Este manual foi desenvolvido
para familiarizar bombeiros e pessoal da manutenção para a operação, manutenção, e os procedimentos de segurança
associados com o edutor.
This manual should be
Eductor
95 GPM
UL201
Inlet 200 psi (14 bar)
Consult Manual for Hoselay
and Nozzle Selection.
Eductor
95 GPM
MODEL
UE-095
WARNING
Read manual before use.
®
800-348-2686
www.tft.com UL211
PRESSÃO DE
ENTRADA 200
PSI
(13.8 Bar)
PRESSÃO
MÁXIMA DE
RETORNO
PROGRAMAS DE CONCENTRAÇÃO Off,
: 130 PSI (8.9 Bar)
1/4%, 1/2%, 1%, 3%, 6%
Modelos: 125 GPM (475
l/min) 95 GPM (360
l/min)
60 GPM (227 l/min)
TASK FORCE TIPS, Inc.
Made in USA • www.tft.com
©Copyright Task Force Tips, Inc. 2004-2007
DANGER
CÓDI GO DE RE SPONSABILIDADE PESSOAL
As companhias membro da FEMSA que oferecem os
equipamentos e os serviços da resposta de emergencia querem que o seguinte seja compreendido.:
1. O combate ao incêndio e a resposta de emergencia
são atividades inerentemente perigosas que exigem
o treinamento apropriado em seus riscos e o uso do
aparelho com cuidado extremo em todas as vezes.
2. É sua responsabilidade ler e compreender
instruções do usuário, incluindo a finalidade e as
limitações, desde que com qualquer parte de
equipamento você pode ser solicitado a usar.
3. É sua responsabilidade saber que você foi treinado
corretamente ncombate ao incêndio e/ou na
resposta de emergencia e no uso, nas precauções,
e no cuidado de todo o equipamento você pode ser
solicitado a usar.
4. É sua responsabilidade estar em condições físicas
apropriadas e manter o nível de habilidade pessoal
exigido para operar todo o equipamento que você
puder ser solicitado a usar.
5. É sua responsabilidade saber que seu equipamento
está em condições operáveis e foi mantido de
acordo com as instruções do fabricante.
6. A falha seguir estas directrizes pode conduzir à
FEMSA
morte,
às queimaduras
ou ao outro
ferimento
Fire and Emergency
Manufacturers
and Services Association, Inc.
P.O. Box 147, Lynnfield, MA 01940 • www.FEMSA.org
severo.
2800 E Evans Ave • Valparaiso , IN 46383-6940 USA
800-348-2686 • 219-462-6161 • Fax 219-464-7155
LIU-330 March 14, 2007 Rev02
1.0 SIGNIFICADOS DE
SINAIS
2.0 SEGURANÇA
3.0 INFORMAÇÕES GERAIS
3.1 IDENTIFICAÇÃO DE
PARTES
ÍNDICE
4.3 COMPATIBILIDADE DE
ESPUMA
4.4 CONSUMO DE ESPUMA
5.0 CONFIGURAÇÃO MÁXIMA DA
MANGUEIRA
6.0 SELEÇÃO DE ESGUICHO
3.2 INSTRUÇÕES DE USO
7.0 SOLUÇÃO DE PROBLEMAS
3.3 LIMPEZA DO EDUTOR
8.0 GARANTIA
4.0 SELEÇÃO DE ESPUMA
4.1 CLASS A FOAM
9.0 ESQUEMA E LISTA DE PEÇAS
10.0 ESQUEMA DO BALDE DE ESPUMA
4.2 ESPUMA CLASSE B
10.1 LOGÍSTICA DO ESTOQUE DE ESPUMA
11.0 MANUTENÇÃO
1.0 SIGNIFICADO DE SINAIS
Uma mensagem relativa a segurança é identificada por um símbolo de alerta da segurança e por uma palavra de sinal
para indicar o nível de risco envolvido com um perigo em particular. de acordo com a ANSI Z535.4-1998 as
definições das três palavras de sinais são como segue:
DANGER
WARNING
CAUTION
O PERIGO indica uma situação iminentemente perigosa que, se não evitado, conduz à
morte ou a ferimento sério.
ADVERTÊNCIA indica uma situação potencial perigosa que, se não evitado, poderia conduzir
à morte ou a ferimento sério.
O CUIDADO indica uma situação potencial perigosa que, se não evitado, possa conduzir
a ferimento menor ou moderado.
2.0 SEGURANÇA
O edutor é projetado para a classe A e espuma da classe B . Se você pretende usar o edutor para líquidos diferentes da classe A e a
classe B, nós sugerimos contatar o departamento de engenharia da TFT. O uso de outros líquidos pode anular a garantia e sujeitar o
usuário aos perigos não endereçados neste manual. O usuário é responsável pot todos os riscos para usos não-pretendidos.
•Certifique-se que há bastante concentrado de espuma preparado antes do combate ao fogo. Os edutores de TFT são calibrados 15%
a mais do que a taxa nominal, ou meio ponto por cento. De acordo com a UL 162, a taxa líquida da indução do concentrado de um
proporcionador, expressada como uma porcentagem da taxa de fluxo da água misturada mais a solução do concentrado, será menos
(os 0) por cento zero, mais trinta (30) por cento da taxa especifica da indução do fabricante ou um por cento de ponto.
•Certifique-se que o jogo da cabeça do medidor está posição de repouso e a configuração correta do bocal e da mangueira estão
unidos firmemente ao edutor antes que a mangueira esteja carregada.
•Certifique-se que a galonagem dos edutor seja a mesma do bocal.
•Certifique-se que a mangueira não exceda o máximo listado na instrução de funcionamento.
•Certifique-se de que a cabeça do medidor está ajustada à concentração correta para o tipo de espuma que está sendo usada. Os
concentrados da espuma podem ser ineficazes se não usados na porcentagem correta.
A falta da espuma pode colocar o operador em risco de ferimento ou da morte. Estabeleça o fluxo da espuma antes de avançar
em situações perigosas. Certifique-se que o edutor não é acionado fora do concentrado da espuma antes que a tarefa esteja
completa. Verifique o nível do concentrado periodicamente e mantenha uma fonte adequada na mão.
DANGER
WARNING
Não use a espuma da classe A em fogos da classe B ou a espuma da classe B em fogos da classe A. Nota:
Algun concentrados de espuma são universais e podem ser usados em fogos e em derramamentos da classe
B e como um agente em fogos da classe A. (Refira recomendações do fabricante do concentrado da espuma
para a escolha apropriada da espuma.)
2
WARNING
WARNING
O uso impróprio da espuma pode conduzir a ferimento ou a dano ao ambiente. Siga as instruções
do fabricante do concentrado da espuma e o treinamento do serviço de fogo para evitar o seguinte:
• Usando o tipo errado da espuma em um fogo, isto é espuma da classe A no fogo líquido inflamável
da classe B
• Mal uso dos concentrados
• Mergulhando a espuma em associações de combustíveis líquidos
• Dirigindo a espuma em o si mesmo ou em outros pessoais
Há uma grande variedade de concentrados da espuma. Cada usuário é responsável por verificar que todo
o concentrado da espuma escolhido para ser usado com esta unidade foi testado para assegurar
que a espuma obtida é apropriada para a finalidade pretendida.
3.0 INFORMAÇÃO GERAL
Tipos de Edutor:
UE-060-NF
UE-095-NF
UE-125-NF
UE-060-IF
UE-095-IF
UE-125-IF
UE-060-NJ
UE-095-NJ
UE-125-NJ
UE-060-IJ
UE-095-IJ
UE-125-IJ
A taxa proporcionando do eductor varia de 0 .25%, 0 .5%, 1%, 3%, a 6%.
Os edutores da TFT podem ser usados com 0.25% ou 0.5% de espumas da classe A para a supressão de incêndios na área a rural
e a urbana e de fogo em combustíveis da classe A (madeira, papel, materiais combustíveis). Em materiais da classe A osedctores
são usados para a extinsão, a revisão, e a molhadela direta dos combustíveis. Alguns concentrados da espuma são corrosivos, nós
recomendamos usar somente os concentrados da classe A que receberam a aprovação do USDA e do USFS.
Em materiais da classe B, os edutores são utilizados primeiramente para a supressão ou a extinsão do vapor. Podem ser usados com
concentrados resistentes de classe B 1%, 3%, 6% 3x3% e 3x6% tem elevada taxa da viscosidade nos líquidos inflamáveis que
contêm solventes polares.
O edctor pode igualmente ser usado com os concentrados lisos de AFFF avaliados em 1%, 3%, ou 6%,de espuma, e com tipos da
espuma de FFFP. Estas espumas têm uma viscosidade mais baixa do que a viscosidade da calibração do eductor da TFT e serão
introduzidos geralmente mais rapidamente que o esperado, tendo um resultado com concentrações mais fortes. Quando isto não
diminuir a qualidade da espuma, reduz o momento de funcionamento para uma fonte dada da espuma.
Standard inlet operating pressure is 200 psi on all eductors (1400 kPa/14 bar).
3.1 IDENTIFICAÇÃO DAS PARTES
APERTE BOTÃO PARA
DESCARGA
GIRE O BOTÃO PARA DEFINIR
PROPORCIONAMENTO
CABEÇA MEDIDORA
INDICADOR DE PROPORCIONAMENTO
PUXAR O ANEL PARA
SOLTAR O
ENGATE.SOLTE O
ANEL PARA ENGATAR
36" LONG A1" ID MANGUEIRA
TRANSPARENTE (fora de escala)
CHEQUE O DISCO
CORPO DO EDUTOR
3
SAÍDA
20" LONGA 1" OD
PONTEIRA (fora de escala)
3.1 IDENTIFICAÇÃO DAS PARTES cont.
O edutor pode ser dividido em duas porções segurando o anel de travamento e puxando para separar a cabeça de medida do corpo doedutor.
Todos os caminhos da espuma podem facilmente ser inspecionados. O corredor da espuma no edutor contém um disco de flutuação de
verificação com três aletas. O disco de verificação é ativado pela pressão para manter a água dentro da mangueira de incêndio e de novo no
balde da espuma.
A cabeça de medida contem uma tecla vermelha que pode ser comprimida para abrir o disco da verificação.
A cabeça de medida tem um grande botão proporcionando que possa ser girado para alinhara válvula de esfera nas seis posições diferentes
do retentor 6% 3% 1½% ¼%. Cada ajuste da espuma tem um orifício de medida feito sob medida para obter aprecisão na esfera da válvula.
O edutor não pode ser operado entre ajustes, porque os orifícios de medida nãose alinharão corretamente. O ajuste no botão se alinha com
a esfera branca do indicador.
3.2 INSTRUÇÕES GERAIS DE OPERAÇÃO
1) Escolha o concentrado adequado de espuma (veja a seção 4)
2) Coloque a mangueira (veja a seção 5)
3) Conecte o bocal (veja a seção 6)
4) Carregue a mangueira e abra o bocal inteiramente para estabelecer o volume
de água.
5) Ajuste a pressão da bomba assim que a entrada do eductor for ajustada em
200 libras por polegada quadrada.
6) Põr a varinha na cubeta e gire o botão da porcentagem à concentração
desejada.
3.3 LIMPEZA DO EDUTOR
Depois de cada uso retire a ponteira de dentro do balde com LGE e diminua a pressão da bomba abaixo de 75 libras por polegada
quadrada. Segure a ponteira e espere uma descarga rápida da água especial no ajuste de 6 %. Empurre a tecla nivelada vermelha
e deixe a água fresca fluir através da ponteira e da cabeça de medida em cada ajuste até que não haja nenhuma espuma visível.
Retraia o anel de fechamento para remover a cabeça de medida. Desligue a fonte de água e remova o eductor da mangueira de
modo que todo o resíduo restante da espuma possa ser lavado da varinha, da cabeça de medida, e do eductor.
CAUTION
Não lave acima de 75 libras por polegada quadrada. A descarga de retorno da ponteira poderia causar
ferimento. A tecla do lavagem de pressão ativada não deve ser forçada em pressões acima de 75 libras por
polegada quadrada (barra 5).
4.0 SELEÇÃO DA ESPUMA
As concentrações reais da espuma variam com mudanças no volume de água, na temperatura do concentrado da espuma e na
viscosidade. O usuário deve verificar que o desempenho do concentrado é apropriado para o uso em sua aplicação. Em todos
os casos, as recomendações do fabricante devem ser seguidas.
CAUTION
Os concentrados de espuma da classe A são geralmente menos viscosos do que concentrados de
espuma da classe B. Usando 1 porcentagem da espuma da classe B do % que ajusta-se à espuma da
classe A do edutor, pode causar a porcentagem real da espuma da classe A ser mais do que 1%.
4.1 ESPUMA DE CLASSE A
COMBUSTÍVEIS SÓLIDOS - CLASS A
CLASS A FOAM Uso recomendado para incêndios florestais
ou de acordo com a NFPA 298 “Espuma Química para controle de incêndios
florestais..”
operações de lavagem
e revisões
proteção e exposição em
terreno selvagem
Aplique como necessário para a penetração
isolamento e refrigeraração
Aplicar com extensor para
- encharcar e penetrar combustíveis
- alcance maior do jato
esguicho de jato reto
esguicho de baixa expansão
esguicho perfurador
Aplicar com extensor médio para:
maior cobertura
- maior duração
-isolamento
esguicho de média expansão
4
4.2 ESPUMA DE CLASSE B
COMBUSTÍVEIS LÍQUIDOS - CLASSE B
SOLVENTES POLARES Um
líquido inflamável que misture com água. Os
exemplos são álcool, aminas, éteres, ésteres,
aldeídos, e cetonas. Na luta contra o incêndio,
todo o líquido inflamável que destruir espuma
regular é referido geralmente como um solvente
polar.
HIDROCARBONETOS
Combustíveis que são destilados na maior parte
da matéria do óleo cru ou do vegetal. Não se
mistura com água.
AFFF (Aqueous Film Forming Foam)
AR (Alcohol Resistant Foam)
AR (Alcohol Resistant Foam)
NÃO INICIADO
NÃO INICIADO
Pode aplicar-se em menos do
Taxa de aplicação: de acordo
com cada esguicho
conforme o manual do
fabricante.
que taxas para inflamado. Seja
capaz do aumento às taxas
inflamadas se necessário.
Aplicar com esguicho
de média expansão
para supressão de
vapores
Aplicar com esguicho
de média expansão
para supressão de
vapores
4.3 COMPATIBILIDADE DA ESPUMA
CAUTION
Não misture tipos diferentes de concentrados da espuma nem do mesmo tipo dos fabricantes diferentes.
A mistura de concentrados da espuma pode fazer com que os índices do tanque da espuma coagulem
e produzam resultados impredizíveis. Limpe o tanque e a espuma completamente quando a espuma for
modificada.
ESGUICHO DE MÉDIA EXPANSÃO - produz grandes relações de expansão. Deve ser usado em combustíveis da classe B para a
supressão do vapor e os combustíveis da classe A quando uma camada de isolamento de duração mais longa de uma
espuma mais seca é desejada.
ESGUICHO DE BAIXA EXPANSÃO - podem ser usadas com soluções da espuma da classe A ou do B. O alcance é ligeiramente
menor. Deve ser usado em fogo da classe B para que a extinção e os combustíveis da classe A embebam o combustível
com uma solução molhada da espuma.
ESGUICHO DE JATO RETO
- é para soluções da espuma da classe A. A expansão da espuma será insignificante. Deve ser
usado onde o alcance ou a penetração máxima são desejados.
4.4 CONSUMO DA ESPUMA
As seguintes tabelas indicam a taxa de fluxo teórica do concentrado da espuma e o tempo onde levará
para esvaziar um recipiente de 5 galões de vários concentrados com os edutores de avaliações
diferentes.
95 GPM Edutor
60 GPM Edutor
Programa
Espuma
Tempo paraesvaziar
Tempo para esvaziar
5 Galões
Classe
5 Galões
ESPUMA
FLUXO
1/4%
A
33 min 20 sec
0.15 gpm
20 min 50 sec
1/2%
A
16 min 40 sec
0.3 gpm
10 min 25 sec
1%
B
8 min 20 sec
0.6 gpm
5 min 16 sec
3%
B
2 min 47 sec
1.8 gpm
min 45 sec
6%
B
1 min 23 sec
3.6 gpm
53 sec
5
Espuma
Fluxo
0.24 gpm
125 GPM Edutor
Tempo para esvaziar Espuma
5 Galões
Fluxo
16 min
0.3 gpm
0.5 gpm
8 min
0.6 gpm
1.0 gpm 1
4 min 0 sec
1.3 gpm
2.9 gpm
1 min 20 sec
5.7 gpm
40 sec
3.8 gpm
7.5 gpm
4.4 COMPATIBILIDADE DE ESPUMA cont.
1. A espuma classe A utilizada para calibragem é uma imitação da Espuma
Nacional. A viscosidade de calibragem é de 20 centipoise
2. A espuma classe B utilizada para calibragem é a “Universal Plus 3% /6%
Alcohol Resistant Aqueous Film Forming Foam” (AR-AFFF) da National Foam.
A viscosidade é de 2892 centipoise testada com um Brookfield #3 Spindle @
30 rpm.
3. Os edutoores da TFT eram calibrados com mangueiras
conquest de 1¾” Conquest Hose. UE-060-NF calibration
hose length is 300 ft.
UE-095-NF mangueira com 250 pés de comprimento.
UE-125-NF mangueira com 150 pés de comprimento.
Actual calibrated rate for each setting and the
foam concentrate used for calibration
SETTING
FOAM
ACTUAL RATE
CLASS
0.287%
A
1/4%
1/2%
0.575%
A
1%
1.15%
B
3%
3.45%
B
6%
6.5%
B
De acordo com a norma UL-162, Os edutores de TFT são calibrados com 15% a mais do que a taxa nominal, ou meio ponto
por cento de ponto. Conseqüentemente o nível real de esvaziar 5 galões é menos do que os valores na tabela.
5.0 CONFIGURAÇÃO MÁXIMA DA MANGUEIRA
A configuração máxima da mangueira é baseada na pressão traseira. Empurrar a solução da espuma através da mangueira e do
bocal causa pressão de retorno na saída do edutor. Se a pressão traseira está acima de 130 libras por polegada quadrada o
edutor não trabalhará. Entretanto, quando a taxa proporcionada não for não mais do que 1%, pressão 140psi traseira é
aceitável.
A perda da elevação adiciona à pressão traseira quando o bocal é mais elevado do que o edutor. Para cada pé na altura vertical
há 0.4 libras por polegada quadrada de perda da elevação.
Não exceda 130 libras por polegada quadrada de pressão traseira. Perda adicional das causas da
p
pressão traseira de fluxo da espuma tendo por resultado o risco de ferimento ou de morte Verifique
se o fluxo adequado da espuma está estabelecido e mantido.
WARNING
A seguinte tabela mostra a perda de fricção da referência baseada no volume de água, no comprimento da mangueira e no
tamanho. Para calcular a pressão traseira, para adicionar junto a pressão do bocal, a perda de fricção da mangueira, e a perda
de pressão da elevação, e para certificar-se da soma não excede 130 libras por polegada quadrada.
TFT Inline Eductor Maximum Hose Lay and Elevation Chart
3% - 6% Solution
100 psi Nozzle
System Flow
Hose Size
GPM
Inch
1-1/2
60
1-3/4
1-1/2
95
1-3/4
1-3/4
125
2
Maximum Elevation
Hose Lay Ft
Ft
300
100
—
450
150
—
100
—
—
200
—
—
100
—
—
200
100
—
10
50
—
10
50
—
10
—
—
10
—
—
10
—
—
10
50
—
Up to 1% Solution
75 psi Nozzle
Maximum Elevation
Hose Lay Ft
Ft
600
400
150
900
600
250
200
150
—
350
250
100
200
150
—
400
250
100
10
50
100
10
50
100
10
50
—
10
50
100
10
50
—
10
50
100
6
100 psi Nozzle
Maximum Elevation
Hose Lay Ft
Ft
450
250
—
700
400
—
150
100
—
300
150
—
150
100
—
350
200
—
10
50
—
10
50
—
10
50
—
10
50
—
10
50
—
10
50
—
75 psi Nozzle
Maximum Elevation
Hose Lay Ft
Ft
800
600
300
1200
900
500
300
200
100
450
350
200
250
200
100
550
400
250
10
50
100
10
50
100
10
50
100
10
50
100
10
50
100
10
50
100
TFT Inline Eductor Maximum Hose Lay and Elevation Chart (Metric)
3% - 6% Solution
7 bar Nozzle
System Flow Hose Size
l/min
mm
38
230
45
38
360
45
45
475
50
Up to 1% Solution
5 bar Nozzle
7 bar Nozzle
5 bar Nozzle
Max Hose
Lay Meter
Elevation
Meter
Max Hose
Lay Meter
Elevation
Meter
Max Hose
Lay Meter
Elevation
Meter
Max Hose
Lay Meter
Elevation
Meter
90
30
—
140
45
—
30
—
—
60
—
—
30
—
—
60
30
—
3
15
—
3
15
—
3
—
—
3
—
—
3
—
—
3
15
—
185
120
45
275
185
75
60
45
—
105
75
30
60
45
—
120
75
30
3
15
30
3
15
30
3
15
—
3
15
30
3
15
—
3
15
30
140
75
—
215
120
—
45
30
—
90
45
—
45
30
—
105
60
—
3
15
—
3
15
—
3
15
—
3
15
—
3
15
—
3
15
—
245
185
90
365
275
150
90
60
30
140
105
60
75
60
30
170
120
75
3
15
30
3
15
30
3
15
30
3
15
30
3
15
30
3
15
30
A perda de fricção varia com as mangueiras diferentes do tipo. Especifique a perda de fricção de sua própria mangueira.
O fluxo nominal do edutor mais a soma da água mais o concentrado da espuma quando jogo em 6%. O edutor deve sempre ter 200
libras por polegada quadrada na entrada. O volume de água não muda com ajustes diferentes da porcentagem, entretanto, o
concentrado introduzido da espuma mudará quando o ajuste da porcentagem é mudado. Conseqüentemente, o fluxo total que retira
o edutor é mais baixo em .25% do que em 6%. Uma taxa mais baixa de fluxo ajuda a reduzir a pressão do bocal e a perda de fricção
da mangueira. Uma mangueira mais longa pode ser usada ao proporcionar uma taxa menor porque menos trabalho é necessário
mover menos concentrado.
6.0 SELEÇÃO DO BOCAL
Trabalho de Edutores com algum bocal cujo a galonagem for igual ou maior do que edutores. Entretanto, se um bocal maior
de galonagem é usado, o alcance do bocal e a taxa proporcionando do eductor serão comprometidos.
Os esguichos formadores de Névoa tem o grande alcance na posição retado jato. A espuma terminada é produzida como os jato
para a frente, e a grande expansão está na extremidade do jato. Quando o jato reto der o alcance máximo, pode igualmente
espirrar os líquidos inflamáveis se não aplicados com cuidado. O impacto do jato pode ser amaciadoderecionando o jato fora dos
objetos próximos. O jato pode igualmente ser aparado a um teste padrão do grau 10-15 que dê o bom alcance e crie um efeito
“delasca” mais macio na extremidade do jato.
A relação da expansão é a quantidade de espuma terminada produzida comparada ao volume de concentrado da
espuma/solução da água usados para gerar a espuma. Por exemplo: Uma relação da expansão do 10:1 produzirá 950 GPM da
espuma terminada de um bocal de 95 GPM. os bocais automáticos Não-aspirados podem produzir relações da expansão de 68: 1 quando medido na extremidade do jato. Mantendo uma pressão constante do bocal, os bocais automáticos mantêm a
velocidade do jato elevada. As grandes quantidades de ar estão puxadas nojato e misturam com a solução do concentrado/água
da espuma enquanto o jato sai do bocal.
os dispositivos de aspiração, tais como o TFT FOAMJET, permitem que uma seleção mais larga de concentrados da espuma
seja usada, e podem produzir uma qualidade melhor da espuma terminada. os acessórios deaspiração querem, (1) melhoram o
tempo do dreno de 1/4, (2) produto uma estrutura mais uniforme da bolha, (3) melhore a resistência da queimadura para trás
da espuma terminada, e (4) o cobertor de espuma é visivelmente mais grosso. Este cobertor de espuma mais grosso tem a melhor
supressão do vapor e está durando-a mais por muito tempo do que a espuma dos bocais não-aspirados. A relação final
da expansão e, conseqüentemente, a quantidade de espuma terminada, dependem do tipo de concentrado da espuma que está
sendo usado.
O bocal deve estar inteiramente aberto para impedir a pressão traseira excessiva que impedirá o
coletor da espuma. A falta da espuma pode conduzir a ferimento ou à morte.
WARNING
As seguintes tabelas listam a compatibilidade entre edutores e bocais. NOTA: Um bocal de 75
libras por polegada quadrada conduzirá a uma mais baixa pressão do bocal e a um alcance mais
curto do jato.
7
6.0 SELEÇÃO DE ESGUICHO cont.
UE-060 EDUTOR 60 GPM
Nozzle
Name
Twister
Bubble Cup
Thunderfog
Ultimatic
Quadrafog
Nozzle
model #
F2060, FS2060, FS2060P
F2060BC, FS2060BC
FS2060BCP
FT200*, FTS200*
B*
FQ125**, FQS125**
Water Flow
Setting GPM
60
60
Nozzle
Pressure psi
100
100
Low Expansion
Foam Attachment
NONE
BUILT IN
Multi-Expansion
Foam Attachment
FJ-MX-F
NONE
60
10-125 or 10-100
60
100 or 75
100 or 75
100 or 75
NONE
FJ-U
FJ-LX-FQ
FJ-MX-FT
FJ-UMX
FJ-MX-FQ
UE-095 EDUTOR 95 GPM
Nozzle
Name
Twister
Bubble Cup
Quadrafog
Metro 1
Thunderfog
Ultimatic
Mid-Matic
Mid-Force
Handline
Dual-Force
Nozzle
Water Flow
Nozzle
Model#
Setting GPM
Pressure PSI
F2095, FS2095, FS2095P
95
100
F2095BC, F95BC, FS2095BC
95
100
FS95BC, FS2095BCP, FS95BCP
FQ125**, FQS125**
95
100 or 75
ME1*
95
100
FT200*, FTS200*, FT250*
95
100 or 75
FTS250*, JT250*, JTS250*
B*
10-125 or 10-100
100 or 75
HM-**
70-200
100
HML-*
70-200
75
HMD-**
70-200
100
HMDL-*
70-200
75
H-**
95-300
100
HL-**
95-250
75
HD-**
95-300
100
HDL-**
95-250
75
Low Expansion
Foam Attachment
NONE
BUILT IN
Multi-Expansion
Foam Attachment
FJ-MX-F
NONE
FJ-LX-FQ
FJ-LX-HM
NONE
FJ-MX-FQ
FJ-MX-HM
FJ-MX-FT
FJ-U
FJ-LX-HM
FJ-UMX
FJ-MX-HM
FJ-LX-HM
FJ-MX-HM
FJ-H
FJ-HMX
FJ-H
FJ-HMX
UE-125 EDUTOR 125 GPM
Nozzle
Name
MAX-FORCE
MAX-MATIC
Nozzle
Model#
MDF12A, MDJ12A
MDF18A, MDJ18A
MDF17A, MDJ17A
Quadrafog
FQ125**, FQS125**
Metro 1
ME1*
Metro 2
ME2*
ThunderFog FT200*, FTS200*, FT250*
FTS250*, JT250*, JTS250*
Mid-Matic
HM-**
HML-**
Mid-Force
HMD-**
HMDL-**
Handline
H-**
HL-**
Dual-Force HD-**
HDL-**
Water Flow
Setting GPM
100-500
100-500
100-500
125
125
125
125
Nozzle
Pressure PSI
100
100
80
100 or 75
100
75
100 or 75
70-200
70-200
70-200
70-200
95-300
95-250
95-300
95-250
100
75
100
75
100
75
100
75
8
Low Expansion
Foam Attachment
NONE
Multi-Expansion
Foam Attachment
NONE
FJ-LX-FQ
FJ-LX-HM
FJ-H
NONE
FJ-MX-FQ
FJ-MX-HM
FJ-HMX
FJ-MX-FT
FJ-LX-HM
FJ-MX-HM
FJ-LX-HM
FJ-MX-HM
FJ-H
FJ-HMX
FJ-H
FJ-HMX
7.0 SOLUÇÃO DE PROBLEMAS
Sintomas
O edutor suga muita
espuma
Espuma
fraca ou
sem
espuma
CAUSA POSSÍVEL
O botão da porcentagem é ajustado em uma
porcentagem mais elevada
A pressão de entrada de Edutor é mais baixa de
200 libras por polegada quadrada
Cabeça de medida está errada
Fora da espuma ou esvazie quase
O botão da porcentagem está DESLIGADO ou
na porcentagem errada da porcentagem a esfera
é obstruída ou obstruída parcialmente
O esguicho que está sendo usado que é
demasiado longo ou demasiado pequeno na
pressão da bomba do diâmetro é demasiado baixo
ou demasiado altamente
Torções da mangueira
O tubo obstruído ou obstruído parcialmente O
bocal não está inteiramente aberto
O tamanho do bocal é menor do que a avaliação
dos edutor
Restos no bocal
REMÉDIO
Selecione a porcentagem desejada
Ajuste a pressão de entrada do edutor a 200 libras
por polegada quadrada
Use a cabeça de medida correta
Tanque do preenchimento
Selecione a porcentagem desejada
Descole a cabeça do medidor, limpe para fora
restos na mudança da esfera da porcentagem a
mangueira ao comprimento e ao diâmetro corretos
por 5.0
Ajuste a pressão de entrada do edutor em 200
libras por polegada quadrada (barra 13.8)
endireitar a mangueira torcida
Limpe para fora a obstrução
pegar o tubo
Abra inteiramente a válvula no bocal
Selecione um bocal com o galonagem igual ou
maior do que os edutor nivelar o bocal para
limpar para fora restos. Se não funcionou,
para recuar, descole o bocal e limpe para fora
o interior do edutor.
Selecione uma outra espuma
A espuma começa densamente quando frio
8.0 GARANTIA Task Force Tips, Inc., 2800 East Evans Avenue, Valparaiso, Indiana 46383 (“TFT”) garante o vendedor dos
equipamentos
e para qualquer pessoa à quem os produtos forem vendidos que o equipamento é livre de qualquer defeito ou
manutenção por um prazo de 5 anos a partir da data da compra.
A obrigação de TFT sob esta garantia é limitada especificamente a substituir ou a reparar o equipamento (ou suas peças)
que são mostrados pela examinação de TFT para estar em uma condição defeituosa atribuível a TFT. Para ter direito a
esta garantia, o reclamante deve enviar o equipamento para a TFTno endereço 2800 East Evans Avenue, Valparaiso,
Indiana 46383, o mais raípido possível. A TFT examinará o equipamento. Se a TFT determina que há um defeito
atribuível a ele, corrigirá o problema dentro de um tempo razoável. Se o equipamento é coberto por esta garantia
limitada, TFT vai arcar com as despesas do reparo.
Se nenhum defeito atribuível a TFT sob esta garantia limitada não pode ser resolvido pelo reparo ou pela reposição de
peças, a TFT pode optar por reembolsar o preço de aquisição do equipamento, menos depreciação razoável, na
descarga completa de suas obrigações sob esta garantia limitada. Se TFT fizer esta opção, o reivindicador retornará o
equipamento a TFT livre e de todos inconvenientes.
Esta é uma garantia limitada. O comprador original do equipamento, ou qualquer a quem é transferido, e do qualquer
que é um benefici ário pretendido ou sem intenção do equipamento, não será intitulado recuperar TFT de nenhuma
danos consequente ou incidental para ferimento à pessoa e/ou a propriedade resultando de nenhum equipamento
defeituoso
manufaturado nem montado pela TFT. É compreendido que o preço para o equipamento está na consideração
da parte para limitar a responsabilidade de TFT. Alguns estados não permitem a exclusão ou a limitação dos danos
incidentais ou consequentes, assim que o acima não pode aplicar-se lhe.
A TFT não terá nenhuma obrigação sob esta garantia limitada se o equipamento for empregado mal ou negligenciado
(incluindo a falha em fornecer a manutenção razoável) ou se houve acidentes com o equipamento ou se esteve
reparado ou alterado por alguma outra pessoa.
ESTA É UMA GARANTIA EXPRESSA LIMITADA . A TFT É EXPLICITA NO QUE DIZ RESPEITO AO EQUIPAMENTO
TODAS AS GARANTIAS IMPLICADAS NA COMERCIALIZAÇÃO E TODAS AS GARANTIAS IMPLICADAS DA APTIDÃO
PARA UMA FINALIDADE PARTICULAR. NÃO HÁ NENHUMA GARANTIA DE NENHUMA NATUREZA FEITA POR TFT
ALÉM DAQUELA INDICADA NO ORIGINAL.
9
9.0 ESQUEMA E LISTA DE PEÇAS
ITEM
1
2
3
4
5
6
7
8
9
10
11
12
DESCRIPTION
10-24 X 1/2 SOCKET HEAD CAP SCREW
PALM BUTTON - RED ANODIZE
RETAINING RING 11/16" EXTERNAL
BUTTON SPRING
PROPORTIONING KNOB
SPRING HELICAL COMPRESSION
3/16" BALL - TORLON
O-RING-008 3/16 ID 1/16 C/S
BACK FLUSH PIN
O-RING-115 11/16 ID 3/32 C/S
BALL 60 GPM - NO GROOVES
BALL 95 GPM - 1 GROOVE
BALL 125 GPM - 2 GROOVES
7/64 X 5/8 HDP SPIROL PIN
10
QTY.
1
1
1
1
1
3
3
1
1
1
1
1
1
1
PART NO.
VT10-24SH500
UE250
VR4285
UE205
UE240
VM4195
V2120-TORLON
VO-008
UE220
VO-115
UE230
UE231
UE232
VP109X625H
9.0 ESQUEMA E LISTA DE PEÇAS
ITEM
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
DESCRIÇÃO
METER LABEL 60GPM - EDUCTOR
METER LABEL 95GPM - EDUCTOR
METER LABEL 125GPM - EDUCTOR
METER HEAD
BALL 3/8" - POLYETHYLENE
SEAT: PROPORTIONING BALL
O-RING-117 13/16 ID 3/32 C/S
BARB FITTING
HOSE CLAMP
SUCTION HOSE 1"ID 1.25"OD CLEAR
SUCTION WAND
SPRING - LOCKER RING
O-RING-219 1-5/16 ID 1/8 C/S
LOCATION RING
1/4" BALL - 302 STAINLESS STEEL
LOCKER
CHECK DISK
NAME LABEL - 60GPM EDUCTOR
NAME LABEL - 95GPM EDUCTOR
NAME LABEL - 125GPM EDUCTOR
EXIT 60 GPM 1.5"NPSH - NO GROOVES
EXIT 60 GPM 1.5"NH - NO GROOVES
EXIT 95 GPM 1.5"NPSH - 1 GROOVE
EXIT 95 GPM 1.5"NH - 1 GROOVE
EXIT 125 GPM 1.5"NPSH - 2 GROOVES
EXIT 125 GPM 1.5"NH - 2 GROOVES
INTERSECTION
O-RING-216 1-1/8 ID 1/8 C/S
BLENDING TUBE 60GPM - NO GROOVES
BLENDING TUBE 95GPM - 1 GROOVE
BLENDING TUBE 125GPM - 2 GROOVES
3/16" BALL - 302 STAINLESS STEEL
O-RING-134 1-7/8 ID 3/32 C/S
1/4-28 X 3/16 SOCKET SET SCREW
COUPLING 1.5"NPSH
COUPLING 1.5"NH
GASKET - 1.5" HOSE COUPLING
COUPLING 2.5" NH ROCKERLUG
COUPLING 2.5" NPSH ROCKER LUG
GASKET - 2.5" HOSE COUPLING
QTY.
1
1
1
1
1
1
1
1
2
1
1
1
1
1
6
1
1
2
2
2
1
1
1
1
1
1
1
1
1
1
1
34
1
1
1
1
1
1
1
1
PART NO.
UL200
UL201
UL202
UE235
VB375PE
UE335
VO-117
UE310
UE340
UE320
UE330
UE215
VO-219
UE245
V2125
UE210
UE225
UL210
UL211
UL212
UE100IF
UE100NF
UE101IF
UE101NF
UE102IF
UE102NF
UE120
VO-216
UE110
UE111
UE112
V2120
VO-134
VT25-28SS187
HM697I
HM697N
V3130
HM677N
HM677I
V3190
Parts 11, 29, and 32 are flow calibrated as indicated by the number of grooves.
Não misture as cabeças de medida com corpos do eductor de taxas de fluxo diferentes. Misturar-se pode causar uma espuma
mais fraca ou mais forte do que esperada tendo por resultado o risco de ferimento enquanto a
habilidade de controlar o fogo é comprometida.
CAUTION
11
10.0 ORGANIZAÇÃO DA ARMAZENAGEM DE ESPUMA
A mangueira da sucção da espuma é combinada ao eductor e não deve ser alongada ou o fluxo da espuma será reduzido
tendo por resultado a espuma fraca. (segundo as indicações da posição D). Outras três posições (A, B, & C) mostra o
arranjo recomendado da cubeta da espuma.
CASE A
CORRECT
CASE C
CORRECT
CASE B
CORRECT
CASE D
INCORRECT
10.1 LOGÍSTICA DA FONTE DA ESPUMA
Quando usar a classe B espumar extinguindo associações ardentes dos líquidos
que uma fonte contínua da espuma é essencial. O fluxo da espuma pode ser
interrompido não mudando cubetas da espuma rapidamente ou comutando a
cabeça de medida a FORA. As cubetas da espuma podem ser difíceis de mover-se
rapidamente ou abrir, conseqüentemente o treinamento e o planeamento para
uma fonte contínua da espuma são recomendados.
DANGER
A falta da espuma pode coloc o operador em risco de ferimento ou da morte. Estabeleça o fluxo da espuma antes de avançar em situações perigosas. Certifique-se
que você não funciona fora do concentrado da espuma antes que a tarefa esteja
completa. Verifique o concentrado em n ível periòdicamente e mantenha uma fonte
adequada na mão.
11.0 MANUTENÇÃO
Edutor não precisa a manutenção regular. Entretanto, certifique-se que o edutor está limpo inteiramente
após cada uso. Se não, o concentrado da espuma pode secar dentro e em torno da esfera da porcentagem
tendo por resultado orifícios de medida obstruídos. Olhe para baixo a cabeça e a válvula de verificação de
medida internas para segurar corredor limpos.
TASK FORCE TIPS, Inc.
Made in USA • www.tft.com
©Copyright Task Force Tips, Inc. 2004-2007
2800 E Evans Ave • Valparaiso , IN 46383-6940 USA
800-348-2686 • 219-462-6161 • Fax 219-464-7155
LIU-330 March 14, 2007 Rev02
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
