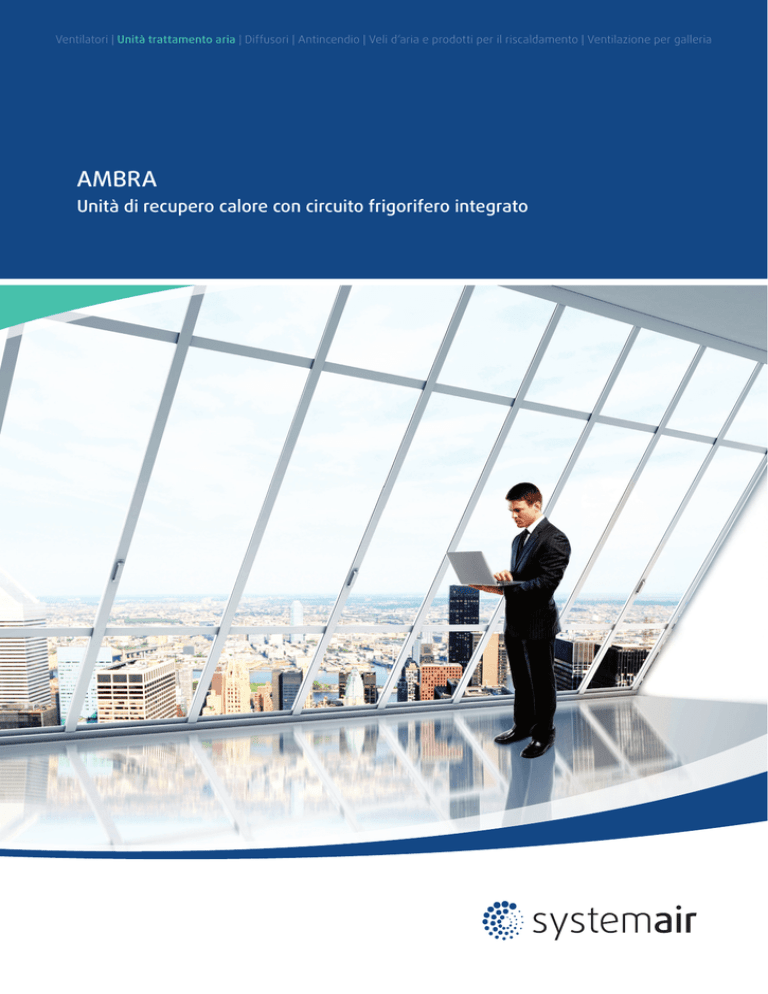

Unit di recupero calore
Ventilatori | Unità trattamento aria | Diffusori | Antincendio | Veli d‘aria e prodotti per il riscaldamento | Ventilazione per galleria
AMBRA
Unità di recupero calore con circuito frigorifero integrato
2
| Systemair
Systemair nel mondo
Skinnskatteberg, Svezia:
Sede principale del gruppo, centrale di distribuzione e più grande unità produttiva.
Qui vengono prodotti ventilatori e accessori
come pure le unità compatte di trattamento
aria. Qui si trova anche il magazzino centrale
di Frico, altro marchio di Systemair Group, che
produce termoventilatori e veli d‘aria.
Windischbuch, Germania:
Ukmerge, Lituania:
Sede principale della filiale tedesca, centro di
distribuzione come pure unità produttiva a garanzia di un vasto assortimento di ventilatori,
ventilatori assiali a media pressione, acceleratori e ventilatori per galleria e cassonetti
ventilanti.
Produzione di unità trattamento aria per
abitazione.
Hässleholm, Svezia:
Hasselager, Danimarca:
Qui VEAB produce batterie di riscaldamento e
termoventilatori.
Maribor, Slovenia:
Nella nostra sede di Maribor siamo specializzati
nella produzione di ventilatori radiali antincendio.
Unità produttiva per la realizzazione di grandi
unità modulari di trattamento aria.
Systemair |
Qualità:
Systemair é certificata secondo le norme ISO
9001, ISO 14001 ed ATEX. I nostri laboratori
di prova, ricerca e sviluppo sono tra i meglio
attrezzati in Europa. Le misurazioni vengono
eseguite secondo le norme internazionali come
possono essere AMCA ed ISO.
Dal, Eidsvoll, Norvegia
Hasselager, Danimarca
Bouctouche, Canada
Windischbuch, Germania
Kansas City, USA
Madrid, Spagna
Risparmiare energia: drastica riduzione dei costi d‘esercizio!
Il nostro marchio „Green Ventilation“ identifica
tutti i prodotti che in special modo lavorano
risparmiando energia. Tutti i prodotti marcati
„Green Ventilation“ associano economicità ad
efficienza energetica.
Skinnskatteberg, Svezia
Hässleholm, Svezia
Ukmerge, Lituania
Bratislava, Slovacchia
Maribor, Slovenia
Milano, Italia
Istanbul, Turchia
New Delhi, India
Hyderabad, India
Kuala Lumpur, Malesia
Bratislava, Slovacchia:
Dal, Eidsvoll, Norvegia:
Produzione di diffusori d‘aria e serrande tagliafuoco e tagliafumo.
Produzione di unità di trattamento d‘aria destinate al mercato norvegese.
Kuala Lumpur, Malesia:
New Delhi, India:
Fabbricazione di prodotti destinati alla immissione ed emissione d‘aria dalle gallerie e dai
parcheggi sotterranei.
Milano, Italia:
Madrid, Spagna:
Produzione di unità di trattamento d‘aria per il
mercato sudeuropeo.
Produzione di diffusori d’aria e diffusori a griglia.
La nostra sede italiana sviluppa e produce una
vasta gamma di climatizzatori.
Bouctouche, Canada:
Produzione di unità di trattamento aria e ventilatori circolari per esigenze industriali e abitative destinate al mercato del Nord-America.
Kansas City, USA:
Produzione di ventilatori da soffitto e da
parete cosìccome unità per il trattamento
in ricircolo dell‘aria e destinate al mercato
nordamericano.
Istanbul, Turchia:
Produzione di unità di trattamento aria.
3
4
| Unità trattamento aria
AMBRA
Unità di recupero calore con circuito frigorifero integrato
da 900 a 4.000 m³/h
Caratteristiche generali
Le unità autonome AMBRA sono dedicate al ricambio
dell’aria ed al suo trattamento termico. Sono state
progettate e sviluppate per poter conciliare quattro
differenti esigenze tipiche delle applicazioni sia di tipo
residenziale che commerciale :
1. il rinnovo dell’aria,
2. il risparmio energetico, ottenuto mediante l’adozione
del recuperatore statico
3. la neutralizzazione dei carichi termici associati
all’aria di rinnovo, grazie ad un circuito frigorifero a
pompa di calore totalmente autogestito mediante
controllo a microprocessore; in particolare, la
presenza del recuperatore di calore esalta sia le
prestazioni frigorifere che quelle termiche del
circuito, conferendo efficienze elevatissime all’unità
e consentendo, pertanto, convenienze economiche
molto interessanti
4. la neutralizzazione dei carichi termici specifici
dell’ambiente di destinazione.
Sono disponibili nelle seguenti versioni di base:
AMBRA a tutta aria esterna, per potenze frigorifere da 5,4
a 23,5 kW e per potenze termiche da 8,9 a 40,4 kW.
Caratteristiche costruttive
Telaio portante in lamiera e pannelli di tamponamento a
doppio guscio in lamiera preverniciata completamente
amovibili con isolamento termoacustico in polietilene/
poliestere con spessore minimo di 20 mm.
Recuperatore di calore statico del tipo aria-aria a flussi
incrociati con vasca di raccolta condensa in alluminio. Filtri
a celle sintetiche in classe G4.
Elettroventilatori centrifughi a pale avanti a doppia
aspirazione ad 1 velocità, eventualmente dotati di motori
ad inverter a portata costante.
Circuito frigorifero a pompa di calore (R410A) costituito
da compressore ermetico scroll, batteria evaporante
e batteria condensante realizzate con tubi in rame ed
alettatura in alluminio, valvola termostatica bidirezionale,
separatore e ricevitore di liquido, valvola a 4 vie per
inversione ciclo, valvola di sicurezza, pressostati di alta e
bassa pressione, filtro freon e spia del liquido.
Quadro elettrico interno per la gestione di tutti i comandi
di potenza; sonde di temperatura e di sbrinamento
evaporatore invernale.
Regolazione a microprocessore, per la gestione
automatica della temperatura ambiente, della
commutazione caldo/freddo e dei cicli di sbrinamento;
display per l’impostazione parametrica e per la
visualizzazione dei valori di sonda e di set-point
remotabile fino a 20 m dall’unità.
Unità trattamento aria | 5
Accessori
Batteria di pre o post-riscaldamento elettrica
BAT
Filtro compatto classe F6
BVF
Motori inverter a controllo elettronico
MIV
Pressostato differenziale filtri
PRE
Serranda di regolazione
MKK
Servocomando on/off per serranda
COM
Giunto antivibrante
JNT
Tetto di copertura
COV
Cuffia esterna con rete
CAP
Piedini H=180 mm
FET
Il vano tecnico esterno al flusso d’aria, consente di operare
con estrema facilità
Circuito frigorifero con gas R410A
Scambiatore di calore in alluminio ad altissima efficienza
Telaio in lamiera preverniciata con pannelli di
tamponamento sandwich
Sistema di ispezione dal basso con chiusure di sicurezza
ad 1/4 di giro
Filtro G4 ad alta capacità, spessore 98 mm
6
| Unità trattamento aria
Modelli
AMBRA
Portata aria
Prevalenza statica utile mandata
Prevalenza statica utile ripresa
Pressione sonora a 1 m
14
19
25
30
40
50
m³/h
900
1400
2000
2600
3300
4000
Pa
225
154
187
179
211
159
Pa
184
122
130
148
153
133
dB(A)
55
52
59
58
58
62
Corrente max assorbita totale
A
14,6
21,6
36,3
22,6
26,9
24,8
Potenza specifica ventilatore
W/
(m³/s)
1880
1170
1231
1177
1372
1683
V-Ph-Hz
230-1-50
230-1-50
230-1-50
400-3+N-50
400-3+N-50
400-3+N-50
Efficienza di recupero (1)
%
46,7
44,6
49,2
47,8
48,8
47,8
Potenza frigorifera recuperata (1)
W
803
1184
1888
2336
3033
3594
Potenza frigorifera compressore (1)
W
4597
7010
10352
12705
17548
19928
Potenza frigorifera totale (1)
W
5400
8194
12240
15041
20581
23522
Potenza frigorifera disponibile (1)
W
1838
2678
4085
4804
6740
7521
2,80
2,57
2,60
2,86
2,94
2,78
19,7
20,1
19,7
20,3
19,7
20,2
Alimentazione elettrica
EER (1)
Temperatura di mandata (1)
°C
Efficienza di recupero (2)
%
54,0
51,4
56,9
55,2
56,4
55,2
Potenza termica recuperata (2)
W
4015
6004
9446
11892
15463
18296
Potenza termica compressore (2)
W
4860
7672
11612
14571
19629
22137
Potenza termica totale (2)
W
8875
13676
21058
26464
35092
40433
Potenza termica disponibile (2)
W
796
1095
3060
3094
5386
4488
COP (2)
6,12
5,65
5,69
5,88
6,03
5,62
°C
22,6
22,3
24,5
23,5
24,8
23,3
Corrente assorbita massima
A
4,20
4,40
6,00
7,00
7,00
5,80
Potenza assorbita massima
W
1472
1484
3288
2796
2796
5110
Poli
n°
Temperatura di mandata (2)
Ventilatori
Grado di protezione motore
Classe d’isolamento motore
4
4
4
4
4
4
IP 55
IP 55
IP 55
IP 55
IP 55
IP 55
F
F
F
F
F
F
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
400-3--50
Gas frigorifero
R410A
R410A
R410A
R410A
R410A
R410A
Tipologia
rotary
rotary
scroll
scroll
scroll
scroll
Alimentazione elettrica
V-Ph-Hz
Compressore
Corrente assorbita massima
A
8,83
15,4
22,1
10,6
14,9
16,4
Potenza assorbita massima
W
1930
3360
4860
5630
7965
8735
V-Ph-Hz
230-1-50
230-1-50
230-1-50
400-3--50
400-3--50
400-3--50
1
1
1
1
1
1
Alimentazione elettrica
Accessorio pre o post-riscaldamento
elettrico BAT
Stadi
Potenza termica
kW
2,50
2,50
5,00
5,00
7,00
7,00
∆T lato aria
°C
8,2
5,3
7,4
5,7
6,2
5,1
Perdita di carico
Pa
5
9
6
9
7
9
V-Ph-Hz
400-3+N-50
400-3+N-50
400-3+N-50
400-3+N-50
400-3+N-50
400-3+N-50
Pa
40
65
55
70
55
70
Alimentazione elettrica
Filtri ad alta efficienza
BVF Perdita di carico
(1) Aria esterna 32°C 50% UR, aria ambiente 26°C 50% UR
(2) Aria esterna -5°C 80% UR, aria ambiente 20°C 50% UR
Unità trattamento aria | 7
Dimensioni e peso
14
19
25
30
40
50
A
AMBRA
mm.
1450
1450
1700
1700
1900
1900
B
mm.
1230
1230
1560
1560
1700
1700
C
mm.
470
470
530
530
705
705
F
mm.
50
50
192
182
280
280
G
mm.
154
154
72
59
135
135
L
mm.
235
235
303
330
335
335
H
mm.
265
265
266
290
290
290
M
mm.
182
182
280
254
313
313
N
mm.
120
120
172
136
183
183
L1
mm.
331
331
502
502
545
545
H1
mm.
323
323
387
387
545
545
M1
mm.
417
417
412
412
450
450
Peso
Kg
212
225
258
258
305
315
Orientamenti possibili
8
| Unità trattamento aria
Regolazione
Si compone di un quadro elettrico a bordo macchina
interamente cablato e di un pannello di comando remoto
per il controllo della temperatura in ambienti equipaggiati
con recuperatori di calore con circuito frigorifero integrato;
è una regolazione elettronica completamente plug and
play. Esso controlla in maniera automatica la velocità dei
ventilatori (regolazione a 1 gradino o regolazione continua
con DDE-DDB basato su algoritmo a portata costante),
l’attivazione del compressore e l’eventuale resistenza
elettrica integrativa in modo da regolare la temperatura
nella maniera più confortevole. La rilevazione della
temperatura è effettuata da una sonda aria in ripresa, da
una sonda aria in mandata posizionata prima della batteria
ad espansione diretta e da una sonda aria sull’espulsione
(per gestire gli sbrinamenti in modalità riscaldamento).
La regolazione elettronica è in grado di gestire una
batteria elettrica di pre e/o post riscaldamento, una
commutazione manuale o automatica estate/inverno,
serrande esterne in modalità on-off, lo sbrinamento del
pacco recuperatore con sonda sull’aria espulsa (attiva la
resistenza di preriscaldo ed inverte il ciclo frigorifero),
avviso filtro sporco da pressostato differenziale, post
ventilazione e allarme protezione termica resistenza
elettrica, on/off remoto, diagnostica sonde, allarme di alta
e bassa pressione, sequenzimetro, protezione termica
compressore e ventilatori, cronotermostato settimanale
integrato con quattro fasce orarie, interfaccia seriale
RS485 con protocollo MODBUS per connessione a sistemi
BMS.
•
•
•
•
Il display del comando remoto mostra chiaramente la
modalità operativa attuale e la temperatura ambiente
ed il setpoint desiderato è facilmente impostabile
con i tasti freccia; inoltre sono presenti due livelli di
parametrizzazione per il setup di tutte le funzioni
dell’unità.
Un singolo comando remoto può comandare fino a
quattro unità, permettendo una facile e rapida gestione e
verifica da una singola postazione.
Accessori abbinabili
BAT
batteria di pre o post-riscaldamento elettrica
COM servocomando serranda on/off 230V con ritorno
a molla
PRE
pressostato differenziale per il controllo dello
stato di intasamento dei filtri
MIV
motori con inverter a controllo elettronico
Il seguente schema di funzionamento mostra la posizione
ed il funzionamento dei componenti dell’unità.
TA = sonda aria in ripresa
TE = sonda aria in mandata posizionata prima della batteria ad espansione diretta
TF = sonda aria sull’espulsione
Tsp = temperatura desiderata di setpoint
Unità trattamento aria | 9
In funzione dei valori di Tsp-TE e Tsp-TA, il controllo
stabilisce autonomamente la modalità di funzionamento
più adatta fra ventilazione, raffrescamento, riscaldamento
(con o senza batteria elettrica) o sbrinamento.
L’abbinamento dell’unità con l’accessorio MIV permette di
avere a disposizione una maggior pressione statica utile
mantenendo la stessa portata nominale; i ventilatori sono
impostati di fabbrica con un algoritmo di funzionamento a
portata costante.
Le unità di recupero calore con circuito frigorifero
integrato non possono funzionare con portate d’aria
diverse da quelle nominali allo scopo di poter garantire
un efficiente ed affidabile funzionamento del circuito
frigorifero.
Tel. +41 (0) 43 411 11 77
Fax +41 (0) 43 411 11 70
[email protected]
www.systemair.ch
Systemair Schweiz AG  Feb 2013  E4247
Systemair Schweiz AG
Wüeristrasse 41
CH-8107 Buchs / ZH
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
