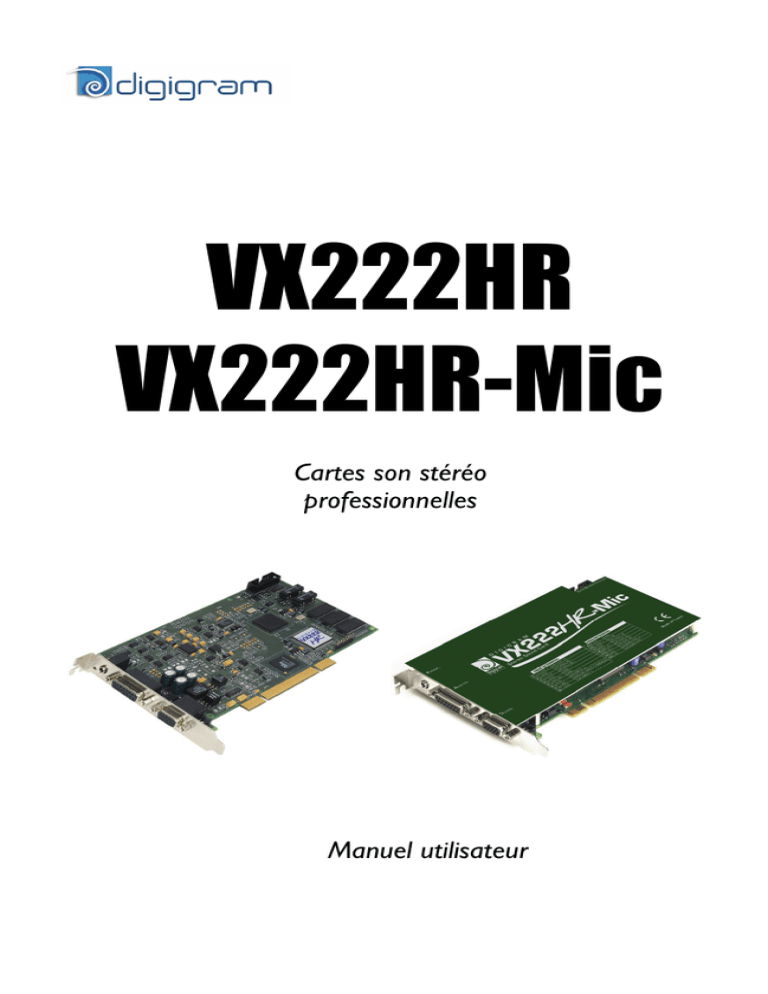

VX222HR VX222HR-Mic Cartes son stéréo
VX222HR
VX222HR-Mic
Cartes son stéréo
professionnelles
Manuel utilisateur
Pour toute question de support technique,
veuillez contacter votre distributeur
Digigram S.A.
82/84 Allée Galilée, 38330 Montbonnot-Saint-Martin, FRANCE
Tel: +33 (0)4 76 52 47 47• Fax: +33 (0) 4 76 52 18 44• E-mail: [email protected]
Digigram Inc.
2000 North 14th Street - Suite 530, Arlington, VA 22201, USA
Tel: +1 703 875 9100 • Fax: +1 703 875 9161 • E-mail: [email protected]
Digigram Asia Pte Ltd.
60 Albert Street - #19-11OG Albert Complex Singapore 189969, Singapore
Tel : +65 6291 2234 • Fax : +65 6291 3433 • E-mail : [email protected]
2
VX222HR & VX222HR-Mic
Manuel utilisateur
Table des Matières
AVIS IMPORTANT ........................................................................................................ 5
CONTENU DE LA BOITE ......................................................................................... 5
CARACTERISTIQUES GENERALES................................................................ 6
Caractéristiques matérielles principales VX222HR & VX222HR-Mic.................. 6
Caractéristiques matérielles supplémentaires - VX222HR-Mic............................... 7
Caractéristiques logicielles principales ............................................................................ 7
CONFIGURATION REQUISE ................................................................................ 8
Configuration matérielle requise ...................................................................................... 8
Configuration logicielle nécessaire.................................................................................... 8
Systèmes d’exploitation supportés................................................................................... 8
INSTALLATION MATERIELLE ............................................................................ 8
Installation de la carte ........................................................................................................ 8
Interruption et adresses mémoires.................................................................................. 8
INSTALLATION LOGICIELLE ............................................................................... 9
Installation standard sous Windows XP, Server 2003, Windows Vista, Windows
Server 2008 et Windows 7............................................................................................... 9
Paramétrage pour les pilotes ASIO et Wave ................................................. 11
Suppression du pilote sous Windows XP et Server 2003...................................... 12
Suppression du pilote sous Windows Vista, Server 2008 et Windows 7........... 12
VERIFICATION DE L’INSTALLATION DE LA CARTE .............. 12
LE PANNEAU DE CONTROLE
‘DIGIGRAM HARDWARE SETTINGS’ (‘DHS’) ................................. 14
SPECIFICATIONS ......................................................................................................... 15
Configuration .......................................................................................................... 15
Entrées ..................................................................................................................... 15
Entrées supplémentaires VX222HR-Mic........................................................ 16
Sorties....................................................................................................................... 16
Connecteurs ............................................................................................................ 16
Caractéristiques audio.......................................................................................... 17
Performance analogique...................................................................................... 17
Performance du convertisseur de fréquence (SRC) ...................................... 17
Caractéristiques entrée micro analogique mono VX222HR-Mic ............. 18
Caractéristiques entrée micro AES42 - VX222HR-Mic .............................. 18
Environnements de développements................................................................ 19
3
ANNEXES............................................................................................................................ 20
Synoptique fonctionnel VX222HR ..............................................................................................20
Synoptique fonctionnel VX222HR-Mic ....................................................................................20
Connecteurs et commutateurs ......................................................................................................21
Câble analogique VX222HR : ......................................................................................................22
Câble analogique VX222HR-Mic : .............................................................................................22
Schéma de brochage - câble analogique VX222HR ........................................................23
Schéma de brochage - câble analogique VX222HR-Mic ...............................................23
Câble numérique avec entrées/sorties Tout Ou Rien (GPIO) - VX222HR............24
Câble numérique sans entrées/sorties Tout Ou Rien (GPIO )- VX222HR ............24
Schéma de brochage
- câble numérique avec entrées/sorties Tout Ou Rien (GPIO) VX222HR.............25
Schéma de brochage
- câble numérique sans entrées/sorties Tout Ou Rien (GPIO) - VX222HR..........25
Câble numérique avec entrées/sorties Tout Ou Rien (GPIO) - VX222HR-Mic ..26
Câble numérique sans entrées/sorties Tout Ou Rien (GPIO) - VX222HR-Mic ..26
Schéma de brochage
- câble numérique avec entrées/sorties Tout Ou Rien (GPIO) VX222HR-Mic ...27
Schéma de brochage
- câble numérique sans entrées/sorties Tout Ou Rien (GPIO) VX222HR-Mic ...27
Brochage VX222HR ..........................................................................................................................28
Brochage VX222HR-Mic ................................................................................................ 28
Copyright 2006 – 2010 Digigram. Tous droits réservés.
Aucune partie de ce manuel ne peut être reproduite sans l’accord préalable de Digigram. Cette réserve inclut la
photocopie, la traduction et/ou la remise en forme de l’information contenue dans ce manuel.
Bien que tout ait été mis en œuvre pour assurer la plus grande précision, Digigram ne peut être tenu responsable pour
toute erreur ou omission et se réserve le droit d’apporter des modifications et des améliorations sans préavis.
Digigram et le logo Digigram, VX222HR et VX222HR-Mic sont des marques déposées ou des marques commerciales
de Digigram S.A.. Toutes les autres marques sont la propriété des sociétés respectives.
4
VX222HR & VX222HR-Mic
Manuel utilisateur
AVIS IMPORTANT
Cette carte a été testée et est conforme aux normes suivantes :
•
international: CISPR22 Class B
•
Europe: spécifications CEM 89/336/CEE (1992)
•
Etats-Unis : FCC Rules Part 15-Class B (appareil numérique).
Afin d’assurer la conformité aux standards énumérés ci-dessus, les règles
suivantes doivent être observées:
•
le câble fourni ne doit pas être modifié.
•
les câbles additionnels utilisés doivent avoir leur blindage respectif relié à
chaque extrémité.
Attention :
Une décharge électrostatique (ESD) peut endommager des
composants sur la carte. Pour éviter de tels dommages en
manipulant la carte, prenez les précautions suivantes:
Mettez la carte et tout ce qui entre en contact avec elle au potentiel de masse en présentant une
surface conductrice et des chemins de décharge. Au minimum, observez ces précautions:
•
•
•
•
Débranchez toutes les sources d’alimentation et de signal.
Placez la carte sur une surface de travail conductrice mise à la masse.
Mettez-vous au potentiel de masse à l'aide d'un bracelet antistatique ou en tenant un
objet mis à la masse.
Mettez à la masse tous les outils qui entreront en contact avec la carte.
CONTENU DE LA BOITE
Vous venez d’acquérir une carte VX et nous vous en félicitons.
Dans la boîte vous disposez:
•
d’une carte son VX222HR ou VX222HR-Mic
En version pour utilisateurs finaux, elle inclut également :
•
deux câbles (analogique et numérique)
•
un CDROM qui contient notamment les pilotes de la carte, et une
documentation détaillée de la procédure d’installation de la carte et de
ses pilotes.
En version OEM, les câbles sont disponibles en option.
5
CARACTERISTIQUES GENERALES
VX222HR-Mic et VX222HR sont des cartes audio pour bus PCI. Elles sont
“Universal PCI” (32-bit/66 MHz), ce qui veut dire qu’elles peuvent être insérées
dans un slot PCI 32-bit/33 MHz de 5 V (“5 V keyed”) comme dans un slot PCI
64-bit/66 MHz de 3.3 V (“3.3 V keyed”). Les cartes sont aussi compatibles avec
des interfaces PCI-X.
Caractéristiques matérielles principales
VX222HR & VX222HR-Mic
2 entrées analogiques ligne symétriques ∗ mono avec gain analogique
ajustable par logiciel et un niveau maximum d’entrée de +24 dBu
2 sorties analogiques ligne à symétrie flottante ∗∗ mono avec gain
analogique ajustable par logiciel et un niveau maximum de sortie de
+24 dBu
1 entrée AES/EBU ∗∗∗ stéréo
La sélection de l’entrée numérique est exclusive de la sélection d’une
entrée analogique.
Il est possible d’utiliser le signal présent sur l’entrée numérique en tant
qu’horloge de référence.
1 sortie AES/EBU∗∗∗ stéréo
Cette sortie est la version numérique du signal envoyé sur les sorties
analogiques 1 et 2
1 entrée LTC (Linear Time Code)
1 sortie casque stéréo mini jack
Cette sortie est en parallèle des sorties analogiques 1 et 2
2 entrées et 2 sorties Tout Ou Rien (GPIO)
Connecteur de synchronisation inter-cartes
•
•
•
•
•
•
•
•
∗
peuvent être utilisées en asymétrique
les sorties à symétrie flottante électronique permettent de traiter indifféremment les lignes
symétriques ou asymétriques sans perte de niveau.
∗∗∗
peut aussi être utilisée comme interface S/PDIF
∗∗
6
VX222HR & VX222HR-Mic
Manuel utilisateur
Caractéristiques supplémentaires VX222HR-Mic
•
•
•
1 entrée micro mono professionnelle avec
- préamplificateur de haute qualité
- alimentation fantôme 48 V commutable
- Compresseur-Limiteur-Expanseur analogique
Cette entrée est mélangée avec les deux entrées ligne avant la conversion
analogique/numérique.
1 entrée AES/EBU Sync
L’entrée AES/EBU est compatible AES42 et dispose d’un composant
convertisseur de fréquence d’échantillonnage (pour plus de détails, veuillez
vous référer au chapitre ‘Spécifications’)
Les deux entrées AES/EBU sur la VX222HR-Mic permettent:
- l’enregistrement d’un signal numérique sur l’entrée de données
AES/EBU, cette entrée servant également de source de synchronisation
d’horloge numérique;
- l’enregistrement d’un signal numérique sur l’entrée de données
AES/EBU, synchronisé sur une horloge numérique reliée à l’entrée de
synchronisation AES/EBU;
- la synchronisation de l’enregistrement et de la restitution analogique
sur une horloge AES/EBU reliée à l’entrée de synchronisation
AES/EBU.
La sélection de l’entrée numérique est exclusive de la sélection des
entrées analogiques.
Note: Le standard AES42 est une extension du standard d’interface audionumérique
AES3 qui définit une interface numérique pour des microphones.
Caractéristiques logicielles principales
•
•
•
•
•
∗
Acquisition et restitution simultanées en temps réel, en PCM (8, 16 et
24 bits), Float IEEE754 (avec une résolution dynamique de 24 bits point
fixe)
En utilisant le np SDK, mixage de plusieurs flux audio PCM en temps
réel, direct monitoring, ajustement des niveaux, gestion du panoramique
(panning), fondus enchaînés, punch-in/punch-out, scrubbing
Possibilité de contrôler les paramètres des entrées et des sorties (gains,
mutes, commutateur 48 V, paramètres analogiques du compresseurlimiteur-expanseur), à partir du panneau de contrôle ‘Digigram
Hardware Settings’, ou à partir de toute autre application qui a
implémenté ces contrôles
Effets DSP 24 bits en restitution et en enregistrement : Egaliseur
paramétrique à 3 bandes et “Maximizer”
Pilotes DirectSound, Wave ∗ et ASIO à faible latence
Windows XP et Server 2003 uniquement; pour Vista, un pilote est disponible sur demande.
7
CONFIGURATION REQUISE
Configuration matérielle requise
Un slot PCI ou PCI-X libre (5 V ou 3.3 V).
La puissance du processeur et la mémoire seront définies en fonction du
système d’exploitation et des applications utilisées sur le PC.
Configuration logicielle nécessaire
Pour utiliser votre carte VX222HR ou VX222HR-Mic, vous devez installer le
pilote inclus dans le HR Runtime version 1.40 (Vista : 1.60) ou ultérieure.
Le HR Runtime inclut :
•
un pilote np Digigram permettant aux applications OEMs de tirer le
meilleur parti des cartes
•
un pilote WDM DirectSound
Microsoft DirectX Runtime version 9 ou une version ultérieure doit
également être installé.
•
un pilote Wave ∗ (installation optionnelle)
•
un pilote ASIO (installation optionnelle)
Note : le HR Runtime pour Windows Vista n’inclut pas de pilote Wave. Au cas où
votre application audio exigerait explicitement une interface Wave, un pilote
est disponible sur demande. Dans ce cas, veuillez contacter Digigram.
Systèmes d’exploitation supportés
VX222HR et VX222HR-Mic fonctionnent sous Windows XP, Windows Server
2003, Windows Vista, Windows Server 2008 et Windows 7.
INSTALLATION MATERIELLE
La carte doit être placée dans l’ordinateur avant d’installer son pilote.
Installation de la carte
Insérer doucement la carte dans un slot PCI disponible et appuyer de manière
à la positionner fermement. Serrer la vis.
Interruption et adresses mémoires
L’interruption matérielle et les adresses sont définies automatiquement par le
BIOS PCI PnP à sa mise en route.
∗
8
Windows XP et Server 2003 uniquement
VX222HR & VX222HR-Mic
Manuel utilisateur
INSTALLATION LOGICIELLE
Note:
Pour installer le logiciel, vous devez disposer des droits
d’administrateur sur l’ordinateur !
Veuillez visiter le site web de Digigram à www.digigram.com afin d’obtenir le
pilote le plus récent.
Au cas où vous utilisez une application spécifique développée ou installée par
un partenaire de Digigram, elle pourrait exiger l’utilisation d’une version
spécifique de pilote. Dans ce cas-ci, assurez-vous que le pilote mis à jour a été
approuvé par votre fournisseur.
Installation standard sous Windows XP, Server 2003,
Windows Vista, Windows Server 2008 et Windows 7
Si le pilote a été chargé depuis notre site web, il faut le décompacter avant son
installation. Double-cliquer sur le fichier téléchargé pour démarrer l’utilitaire
d’auto-extraction. Vous pouvez choisir la destination par défaut (répertoire
temporaire Windows) ou en sélectionner un autre.
Note importante : cette procédure par défaut installe le panneau de contrôle
‘DIGIGRAM Hardware Settings’. Cette application permet la configuration
centralisée des ressources matérielles des cartes Digigram pour toutes les
applications audio. Le DHS permet, par exemple, de définir l’horloge de la carte, la
source d’entrée, les gains analogique et numériques des entrées et sorties, les
convertisseurs de fréquence d’échantillonnage, le format numérique de sortie, etc....
Veuillez noter que, avec le DHS installé, les commandes disponibles sous
DirectSound (et donc dans le panneau de contrôle Volume de Windows) sont
limitées à :
•
Contrôle de volume pour les entrées et sorties
•
Contrôle Wave
Sous Windows XP et Server 2003, vous pouvez également installer le pilote sans
installer le panneau de contrôle DHS, et dans ce cas-ci d’autres contrôles sont
disponibles sous DirectSound :
•
Contrôle de volume pour les entrées
•
Contrôle Wave
•
Contrôle du monitoring
•
Niveau analogique d’entrée:
•
Niveau numérique d’entrée
•
Sélection de l'horloge AES Sync, AES1, Word Clock
•
Format de sortie numérique: professional, consumer
9
Pour ce faire, installez le pilote avec la ligne de commande :
“setup x_topology (non disponible sous Vista)”. Pour plus d’information, veuillez
vous référer à la note d'installation de HR Runtime sur notre site web.
•
•
•
•
•
•
•
•
•
•
•
∗
Arrêter l’ordinateur et insérer la carte VX.
Redémarrer l’ordinateur.
Cliquer sur Annuler si l’assistant “Nouveau périphérique détecté”
apparaît.
Double-cliquer sur l’icône HR Runtime vxx.msi/ HR Runtime for
Vista vxx.msi pour démarrer l’installation du pilote.
Un message d’accueil est affiché, cliquer sur Next pour continuer.
La fenêtre “Licence agreement” (accord de licence) apparaît : Lire
l’accord de licence et cliquer sur I accept the terms in the license
agreement” pour confirmer. Faire de même pour la fenêtre suivante
(Virtual PCX et PC Codec).
Dans la fenêtre “Custom Setup”, les pilotes “Driver for the HR
boards” sont affichés; WDM DirectSound et ASIO HR sont installés
par défaut.
Pour installer le pilote Wave ∗ , cocher ‘Wave’.
Afin de pouvoir utiliser votre carte VX avec np, choisir l‘option
‘Digigram np’ (ou faire en sorte que l’application np place explicitement
la valeur ‘VX_FLAG’ dans l’appel à PCXInitialize()).
Next.
Dans la fenêtre “Ready to Install the Program Window”, cliquer Install
pour lancer la copie des fichiers.
Note: Si vous utilisez une version de pilote non-signée, le message
•
“Signature numérique introuvable” peut apparaître puisqu'un logiciel
non-Microsoft est sur le point d'être installée.
Sélectionner Continue dans la fenêtre “Hardware installation”
(Installation de périphériques) (Windows XP, Server 2003).
Sous Windows Vista :
Cliquer sur Continuer dans la fenêtre “Un programme a besoin de votre
autorisation pour continuer”,
Dans la fenêtre “Sécurité de Windows”, cliquer sur Installer.
Dans la fenêtre “Digigram drivers”, choisir le nombre et la taille de
mémoires tampon requis par vos applications. Cliquer sur Ok.
Cliquer sur Finish pour achever l’installation du pilote.
Windows XP et Server 2003 uniquement
10
VX222HR & VX222HR-Mic
Manuel utilisateur
Paramétrage pour les pilotes ASIO et Wave
Note: pour la plupart des applications ASIO et Wave actuelles (par
exemple Cubase, Nuendo, Winamp, etc…) vous avez généralement
le choix entre une version 32 bits et une version 64 bits au moment
de l’installation (64 bits sous Windows ≥ Vista.) Dans le cas de votre
carte PCX, veuillez utiliser la version 32 bits !
Pour les cartes de la gamme VX, “PCM only” est le seul mode de
fonctionnement, le bouton est donc désactivé dans le panneau de contrôle
Digigram (CPL). (Le panneau de contrôle peut être démarré depuis le menu
<Démarrer>, <Programmes>, <Digigram>, <Digigram Control Center>).
Pour plus d'informations sur l'utilisation du panneau de contrôle Digigram,
veuillez vous référer à son aide en ligne (bouton “? Help”).
11
Suppression du pilote sous Windows XP et
Windows Server 2003
•
•
•
•
Ouvrir Ajout/Suppression de programmes dans le Panneau de
configuration.
Sélectionner Digigram HR Runtime… et Modifier/Supprimer.
Sélectionner Supprimer dans la fenêtre “HR Runtime”.
Suivre les instructions pour achever la suppression du pilote.
Suppression du pilote sous , Windows Vista, Windows
Server 2008 et Windows 7
•
•
•
Ouvrir Programmes et fonctionnalités dans le Panneau de
configuration.
Sélectionner HR Runtime vxx.msi/ HR Runtime for Vista vxx.msi et
Désinstaller.
Suivre les instructions pour achever la suppression du pilote.
Vérification de l’installation de la carte
Une fois le pilote et les cartes installés selon le procédé décrit dans ce manuel,
vous pouvez vérifier que la carte est correctement installée et fonctionne bien
comme suit :
•
•
12
Menu <Démarrer>, <Paramètres>, <Panneau de configuration>,
<Sons et périphériques audio>, onglet “Audio”, Unité par défaut
(Lecture audio, Enregistrement audio). Les canaux de la carte
peuvent être sélectionnés. La carte peut être utilisée avec toute
application DirectSound.
La carte est également visible via l’interface np : Aller dans
<Démarrer> <Programmes> <Digigram> <Digigram Control Center>.
•
Dans la fenêtre “Digigram drivers”, choisir l’onglet
’General Information’.
Dans la fenêtre “Modules Information”, les modules installés du
kit HR Runtime et leurs versions sont affichés.
•
Dans la fenêtre “Digigram drivers”, choisir l’onglet
’Diagnostics’.
Vous devriez voir les icônes des cartes que vous avez installées.
VX222HR & VX222HR-Mic
Manuel utilisateur
•
Si la carte que vous avez installée est indiquée :
• Cliquer avec le bouton droit sur l’icône de la carte.
• Sélectionner ’Diagnostics’, ensuite Play Sine. Cela permet
de jouer en boucle un signal sinusoïdal sur les sorties de
la carte. Vous pouvez également choisir Play file pour
jouer en boucle un fichier de votre choix (PCM). Si la
restitution est bonne, la carte est correctement installée.
• Pour arrêter la restitution, cliquer avec le bouton droit sur
l’icône de la carte, et choisir Stop Activities.
•
Au cas où la carte ne serait pas affichée:
• Assurez-vous que le pilote “Driver for the HR boards” a
été coché dans la fenêtre “Select components”.
• Assurez-vous que la carte est correctement insérée dans le
slot PCI et vissée sur le châssis de l’ordinateur.
• Si nécessaire, désinstaller le HR Runtime comme décrit
dans ce manuel, et le réinstaller.
•
•
∗
Si le pilote Wave ∗ a été installé :
•
Menu
<Démarrer>,
<Paramètres>,
<Panneau
de
configuration>, <Sons et périphériques audio>, onglet
“Audio”, Unité par défaut (Lecture audio, Enregistrement
audio). Les canaux de la carte peuvent être sélectionnés. La
carte peut être utilisée avec toute application Wave (Voir
pages suivantes).
Si le pilote ASIO a été installé :
•
La carte est visible à partir de toute application ASIO.
Windows XP et Server 2003 uniquement
13
Le panneau de contrôle
‘Digigram Hardware Settings’ (‘DHS’)
Digigram hardware settings (DHS) est une application permettant de
configurer les ressources matérielles des cartes Digigram pour toutes les
applications audio qui les utilisent.
Lorsqu’une ressource est gérée par l’application DHS, aucune autre
application ne peut en modifier les paramètres. Pour qu’une application audio
puisse modifier une ressource d’une carte Digigram, cette ressource ne doit
pas être gérée par le DHS.
Note : Dès qu’une ressource d’une carte est gérée par le DHS, la sélection
de l’horloge de la carte doit obligatoirement être définie dans le DHS.
Le DHS permet de déterminer :
• La sélection de l’horloge de la carte
• La sélection de la source d’une entrée
• Le réglage des gains analogiques et numériques d’une entrée
• L’activation des convertisseurs de fréquences d’échantillonnage
(SRC) d’une entrée
• La sélection de l’entrée monitorée sur une sortie
• Le réglage des gains monitoring
• Le réglage des gains analogiques et numériques d’une sortie
• Le format numérique d’une sortie
Pour toute aide sur l’utilisation de ce panneau de contrôle, veuillez consulter son
aide en ligne.
14
VX222HR & VX222HR-Mic
Manuel utilisateur
SPECIFICATIONS
Configuration
Bus/Format
Processeur de traitement de
signaux numériques (DSP)
Mémoire vive
Dimensions
Consommation
(+3.3 V / +5 V / +12 V/–12 V)
En fonctionnement :
temp / humidité
(sans condensation):
Stockage: temp / humidité
(sans condensation):
VX222HR
VX222HR-Mic
PCI 2.2, “Universal PCI” (32-bit/66 MHz) mode
maître, compatible format mécanique PCI
“court”, compatible PCI-X
Motorola 56303 à 100 MHz
128 kilomots
512 kilomots
175 mm × 99 mm x 20 mm
0,35 A / 0,2 A / 0,2 A / 0,4 A / 0,3 A ∗ / 0,22 A
0,08 A
/ 0,1 A
0°C / +50°C • 5% / 90%
-5°C / +70°C • 0% / 95%
Entrées
VX222HR
Entrées analogiques ligne
(mono)
Niveau maximum
d’entrée/impédance
Entrées numériques (stéréo)
Gain d’entrée programmable
Autres entrées
Synchronisation AES11
VX222HR-Mic
∗∗
2 symétriques
+24 dBu/ >10 kΩ
1 AES/EBU
∗∗∗
2 symétriques∗∗
+24 dBu/ >10 kΩ
voir tableau séparé
analogique : de –94 dB à +16 dB ⊗
numérique : de –110 dB à +18 dB
2 Tout Ou Rien (GPI, contact sec),
LTC
Oui
∗
L’utilisation de l’alimentation fantôme (48 V) peut augmenter cette valeur de 50%
L’utilisation de l’alimentation pour l’AES42 peut augmenter cette valeur de 150%
∗∗
peuvent être utilisées en asymétrique
∗∗∗
peuvent aussi être utilisées comme interface S/PDIF
⊗
sensibilité max : 0 dBFs pour –16 dBu en entrée
15
Entrées supplémentaires VX222HR-Mic
1 mono professionnelle avec
- préamplificateur de haute qualité
- alimentation fantôme 48 V commutable
- Compresseur-Limiteur-Expanseur analogique
Cette entrée est mélangée avec les deux entrées ligne
avant la conversion analogique/numérique.
1 AES/EBU ∗ compatible AES42
- avec composant convertisseur de fréquence
d’échantillonnage (SRC),
- avec tension de 10 V afin d’alimenter un
micro numérique
- permet de contrôler le micro à distance.
AES/EBU Sync (jusqu’à 200 kHz)
Entrée micro
Entrée numérique (stéréo)
Autres entrées
Sorties
VX222HR
Sorties analogiques ligne
(mono)
Niveau maximum de sortie /
impédance
Sortie numérique (stéréo)
Gain de sortie
programmable
VX222HR-Mic
2 à symétrie flottante ∗∗
+24 dBu/ <100 Ω
1 AES/EBU, jusqu’à 200 kHz
analogique : de –24 dB à +24 dB
numérique : de –110 dB à +18 dB
1 sortie casque stéréo (600 Ω)
2 Tout Ou Rien (GPO relais, 0,5 A, 48 VCC)
Autres sorties
Connecteurs
VX222HR
VX222HR-Mic
synchronisation inter-cartes
Connecteur interne
•
•
Connecteurs externes
•
∗
∗∗
16
Sub-D 15 points pour E/S analogiques
Sub-D 15 points HD pour E/S numériques
Sync. et Tout Ou Rien (GPIO);
Sortie casque stéréo mini jack
(femelle TRS 3,5 mm)
peuvent aussi être utilisées comme interface S/PDIF
les sorties à symétrie flottante électronique permettent de traiter indifféremment les lignes
symétriques ou asymétriques sans perte de niveau
VX222HR & VX222HR-Mic
Manuel utilisateur
Caractéristiques audio
Fréquence d’échantillonnage
Résolution des CAN/CNA
Formats audio supportés
VX222HR
VX222HR-Mic
Programmable de 8 à 192 kHz
24 bits
24 bits
PCM (8, 16, 24 bits), Float IEEE754
Performance analogique
Mesures réalisées à Fs=48 kHz sauf indication contraire, avec filtre sur la
bande 22 Hz- 22 kHz
VX222HR
VX222HR-Mic
à 48 kHz : 20 Hz -20 kHz: +0 /-0.3 dB
Réponse en fréquence
à 96 kHz : 20 Hz -40 kHz: +0 /-0.4 dB
(restitution + acquisition)
à 192 kHz : 20 Hz -80 kHz: +0 /-1.1 dB
Déphasage entre voies :
<0.2°/2°
20/20kHz
Dynamique
Entrée analogique : >104 dB
Sortie analogique : > 106 dB
(pondéré-A)
Entrée analogique : <-97 dB
THD + bruit 1 kHz à –2 dBfs
Sortie analogique : <-95 dB
Diaphonie
1 kHz à 24 dBu: <-115 dB
(Entrée ou sortie analogique)
15 kHz à 24 dBu: <-100 dB
Performance du convertisseur de fréquence (SRC)
Fréquence maximale
Rapport de fréquence
THD + bruit 1 kHz à –2 dBfs
VX222HR-Mic
192 kHz
de 1:8 à 7,5:1
<-130 dB
17
Caractéristiques
VX222HR-Mic
entrée
Alimentation
Gain d’entrée micro
programmable
Niveau maximum
d’entrée/impédance:
Bruit équ.en entrée
(CAN-CNA à 48kHz, G=60 dB)
Seuil programmable
d’expansion-compression
Seuil programmable de
compression-limitation
Ratio programmable de
compression
Gain programmable de
compression-limitation
Ratio du limiteur
Temps de relâchement
compresseur/limiteur
Gestion des entrées ligne et
micro
Effets DSP programmables en
restitution
micro
analogique
mono
alimentation fantôme 48 V commutable
0 à 66 dB par pas de 0,5 dB
+10 dBu/ >10 kΩ
<-125 dBu
-52 dB, -42 dB, -32 dB
de -26 dB à 0 dB
1, 1.2, 1.5, 1.8, 2, 2.5, 3, 3.5, 4, 4.5
De 0 à 16 dB
15:1
150 ms
Mélange avant CAN avec réglages
indépendants de niveau et du mute
Egaliseur paramétrique à 3 bandes et
“maximizer”
Caractéristiques entrée micro AES42 - VX222HR-Mic
Alimentation
Contrôle à distance
Synchronisation supportée
18
10 V min / 250 mA max
oui
Opération en mode 1
(le microphone génère sa propre horloge)
VX222HR & VX222HR-Mic
Manuel utilisateur
Environnements de développements
Gestion Digigram
Autres gestions
Systèmes d’exploitation
supportés
Caractéristiques
principales de traitement
embarqué
(avec le np SDK)
∗
VX222HR
VX222HR-Mic
np SDK (HR Runtime, en PCM)
Wave ∗ , ASIO, DirectSound (tous en PCM)
Windows XP, Windows Server 2003 , Windows
Vista, Windows Server 2008 et Windows 7
Restitution et acquisition en PCM, Float IEEE754,
direct monitoring, mixage en temps réel, ajustement
des niveaux, gestion du panoramique (panning),
fondus enchaînés, punch-in/punch-out, scrubbing
Windows XP et Server 2003 uniquement; pour Vista, un pilote est disponible sur demande.
19
ANNEXES
Synoptique fonctionnel VX222HR
CRYSTAL
CLOCK
GENERATION
AES/EBU IN
RECEIVE
AES/EBU OUT
TRANSMIT
DSP
ANALOG
LINE IN 1 - 2
ADC
DAC
LINE OUT
Headphones OUT
Level adjust
LTC
INTERFACE
GPIO
CONTROL
GP OUT
GP IN
PCI BUS
Synoptique fonctionnel VX222HR-Mic
AES/EBU
SYNC
CRYSTAL
RECEIVE
CLOCK
GENERATION
AES/EBU IN
RECEIVE
AES42 compatible
SRC
Bypass
ANALOG
LINE IN
1–2
DAC
ADC
Level setting
MICRO IN
(mono)
LINE OUT
Level adjust
LIMITER
INTERFACE
48 V
LTC
PCI BUS
20
AES/EBU OUT
TRANSMIT
DSP
GPIO
CONTROL
GP OUT
GP IN
Headphones
OUT
VX222HR & VX222HR-Mic
Manuel utilisateur
Connecteurs et commutateurs
J1 : Prise casque
(3.5 mm TRS stéréo mini jack femelle)
Contact
Signal
Manchon
Masse
Pointe
Canal gauche
Anneau
Canal droit
J2 : Câble analogique
J3 : Câble numérique
J4 : Connecteur inter-cartes de synchronisation
21
Câble analogique VX222HR :
Schéma du câble analogique fourni par Digigram* :
Câble analogique VX222HR-Mic :
Schéma du câble analogique fourni par Digigram* :
22
VX222HR & VX222HR-Mic
Manuel utilisateur
Schéma de brochage - câble analogique VX222HR
XLR
Signal number
1
9
10
3
+
-
+
-
2
3
J10
1
male
2
3
J11
1
male
Right OUT
Left OUT
J2
13
6
7
15
+
-
+
-
2
3
J12
1
female
2
3
1
female
J13
Right IN
Left IN
Schéma de brochage - câble analogique VX222HR-Mic
XLR
Signal number
1
9
10
3
J2
13
6
7
15
12
5
+
-
+
-
+
-
+
-
+
-
2
3
J10
1
male
2
3
J11
1
male
2
3
J12
1
female
2
3
1
female
J13
2
3
J14
1
female
Right OUT
Left OUT
Right IN
Left IN
Mic
23
Câble numérique avec entrées/sorties
Tout Ou Rien (GPIO) VX222HR
Schéma du câble fourni par Digigram*:
Câble numérique sans entrées/sorties Tout Ou Rien
(GPIO) VX222HR
Schéma du câble fourni par Digigram* :
* Votre câble peut être différent s’il ne s’agit pas d’un câble Digigram.
24
VX222HR & VX222HR-Mic
Manuel utilisateur
Schéma de brochage – câble numérique avec
entrées/sorties Tout Ou Rien (GPIO)
VX222HR
Schéma de brochage – câble numérique sans
entrées/sorties Tout Ou Rien (GPIO) VX222HR
25
Câble numérique avec entrées/sorties
Tout Ou Rien (GPIO) VX222HR-Mic
Schéma du câble fourni par Digigram*:
Câble numérique sans entrées/sorties Tout Ou Rien
(GPIO) VX222HR-Mic
Schéma du câble fourni par Digigram* :
* Votre câble peut être différent s’il ne s’agit pas d’un câble Digigram.
26
VX222HR & VX222HR-Mic
Manuel utilisateur
Schéma de brochage – câble numérique avec
entrées/sorties Tout Ou Rien (GPIO)
VX222HR-Mic
Schéma de brochage – câble numérique sans
entrées/sorties Tout Ou Rien (GPIO) VX222HR-Mic
27
Brochage VX222HR
Point #
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
ANALOGIQUE
R OUT +
GND
L OUT GND
NC
R IN L IN +
GND
R OUT L OUT +
GND
NC
R IN +
GND
L IN -
NUMERIQUE
GPIO OUT 1A
NC
NC
AES/EBU IN AES/EBU IN +
GPI INPUT 2
GND/GPIO INPUT COMMON
GPI INPUT 1
GND
LTC IN
GPIO OUT 1B
GPIO OUT 2A
GPIO OUT 2B
AES/EBU OUT +
AES/EBU OUT -
Brochage VX222HR-Mic
Point #
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
28
ANALOGIQUE
R OUT +
GND
L OUT GND
MIC IN –
R IN L IN +
GND
R OUT L OUT +
GND
MIC IN +
R IN +
GND
L IN -
NUMERIQUE
GPIO OUT 1A
AES/EBU IN AES/EBU IN +
AES/EBU SYNC IN AES/EBU SYNC IN +
GPIO INPUT 2
GND/GPI INPUT COMMON
GPI INPUT 1
GND
LTC IN
GPI OUT 1B
GPI OUT 2A
GPI OUT 2B
AES/EBU OUT +
AES/EBU OUT -
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
