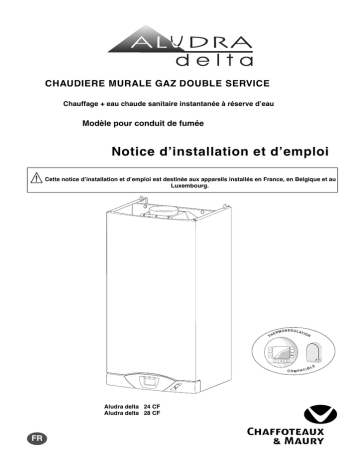

Aludra Delta CF FR

Aludra Delta CF FR
CHAUDIERE MURALE GAZ DOUBLE SERVICE
Chauffage + eau chaude sanitaire instantanée à réserve d’eau
Modèle pour conduit de fumée
Notice d’installation et d’emploi
Cette notice d’installation et d’emploi est destinée aux appareils installés en France, en Belgique et au
Luxembourg.
TH
ER
M O R E G U L AT I
ON
MODE
MAN
AUTO
TEMP
C O M PAT I
Aludra delta 24 CF
Aludra delta 28 CF
FR
BL
E
C
Sommaire
NOTICE DESTINEE A L’INSTALLATEUR
Page
1- Description ........................................................................................................................................................................3
2- Caractéristiques dimensionnelles ......................................................................................................................................4
3- Caractéristiques hydrauliques ...........................................................................................................................................4
4- Conditions d’installation .....................................................................................................................................................5
5- Pose de la barrette robinetterie et des pattes d’accrochage ..............................................................................................6
6- Pose de la chaudière .........................................................................................................................................................6
7- Raccordements électriques ...............................................................................................................................................7
8- Mise en service .................................................................................................................................................................8
9- Montage de l’habillage ......................................................................................................................................................9
10- Menus Installateur ............................................................................................................................................................10
11- Changement de gaz .........................................................................................................................................................17
12- Codes défaut ....................................................................................................................................................................18
NOTICE DESTINEE A L’UTILISATEUR
Page
13- Commandes ....................................................................................................................................................................19
14- Conduite - Mise à l’heure - Programmation du réchauffage ballon ..................................................................................20
15- Sécurité de débordement .................................................................................................................................................22
16- Entretien ..........................................................................................................................................................................22
17- La garantie ......................................................................................................................................................................22
18- Conseils pratiques ...........................................................................................................................................................23
19- Changement de gaz .........................................................................................................................................................23
20- Incidents de fonctionnement ...........................................................................................................................................23
21- Caractéristiques techniques ............................................................................................................................................24
2
NOTICE DESTINEE A L’INSTALLATEUR
1. Description
1
14
2
3
4
5
13
6
15
7
8
12
11
23
Fig. 1
1.- châssis en tôle d’acier
2.- vase d’expansion sous pression (derrière le chassis)
3.- coupe-tirage antirefouleur
4.- échangeur principal en cuivre
5.- chambre de combustion
6.- brûleur multigaz en acier inoxydable comportant :
•
une nourrice démontable équipée des injecteurs
•
deux électrodes d’allumage
•
une électrode de détection de flamme
7.- vanne gaz
8.- purgeur automatique
9.- débistat primaire
10 - débistat eau chaude sanitaire
11.- circulateur
12.- boîtier électronique
13.- sécurité de surchauffe
14.- sécurité de débordement
15.- réserve isotherme intégrée (R2i)
16.- sonde eau chaude sanitaire
17.- sonde chauffage
18.- sonde réserve sanitaire
19.- vanne distributrice
20.- échangeur sanitaire à plaques en acier inoxydable
21. - soupape sanitaire (7 bars) situé sur le tube d’arrivée
d’eau froide sanitaire
22.- allumeur
23.- manomètre
24.- barrette robinetterie
20
22
16
17
9
10
19
18
21
24
Fig. 2
26
29
25
27
30
28
25.- afficheur
26.- bouton poussoir marche/arrêt et
voyant de mise en marche
27.- bouton Programmation, voyant orange
28.- bouton poussoir de réarmement
(reset) et voyant rouge de verrouillage
29.- bouton de mise en marche fonction
sanitaire et de réglage température
sanitaire
30.- bouton de mise en marche fonction
chauffage et de réglage température
Fig. 3
31
32
33
34
chauffage
31.- touche menu
32.- touche 33.- touche +
34.- touche réglage
3
2. Caractéristiques dimensionnelles
ø
Cotes en mm
24 kW ø 125
28 kW ø 139
850
1,80 m mini du sol
245
130
maxi
130
maxi
125
Evacuation soupape sécurité
Départ chauffage
K
Départ eau chaude sanitaire
L
Arrivée gaz
M
Arrivée eau froide sanitaire
N
Retour chauffage
Poids à vide :
24 kW : 37,5 kg
28 kW : 38,5 kg
683
105
I
J
368
190
450 mini pour entretien
270
380
440
J K L MN I
Fig. 4
26 54 54 54 54 68
axe soupape
chauffage
3. Caractéristiques hydrauliques
Hauteur manométrique
mCE
6
La chaudière est livrée de série avec un circulateur à 2
vitesses et un by-pass réglable.
Débit mini (robinets thermostatiques fermés)
5
GV
4
Sur le diagramme (fig. 5) GV et PV indiquent les courbes de
fonctionnement à grande et à petite vitesse du circulateur.
O et F correspondent à by-pass ouvert ou fermé.
bp
-
3
GV
2
bp+
PV
0
100
200
300
400
bp
Réglages : voir § 8.2.
-
PV
1
bp+
500
600
700
800
Diagramme de la pression disponible en
fonction du débit (en sortie de chaudière).
900
1000
1100
l/h
Fig. 5
La chaudière est équipée d’un vase d’expansion sous
pression.
Volume maxi du vase d’expansion : 7,1 litres.
Pression de gonflage : 0,7 bar.
Note : - Pf = Pression du vase d’expansion, en bar
- C = Capacité de l'installation,en litres.
Pf Pression à froid pour le circuit chauffage (en bar)
2,0
1,9
1,8
1,7
60°C
70°C
1,1
80°C
20
40
60
80
100 120 140 160 180 200 220 240 260
Diagramme de contenance en eau
4
- la température moyenne de fonctionnement en °C
- la hauteur statique (qui correspond à la différence de niveau
en mètres, entre le point le plus haut de l’installation et l’axe
du vase d’expansion).
50°C
1,3
1,2
1,0
0,9
0,8
0,7
La capacité d’expansion du vase d’une installation sous
pression varie avec :
40°C
1,6
1,5
1,4
Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques
fermés).
Capacité en eau de l’installation.
Fig. 6
C litre
La pression minimale de remplissage à froid de l’installation
est de 0,7 bar (préconisée entre 1 et 1,5 bars).
La pression du vase d’expansion devra toujours être
supérieure à la hauteur statique (exprimée en mètres)
divisée par 10.
4. Conditions d’installation
F
4.1 REGLEMENTATION
BATIMENTS D'HABITATION
CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN
L’installation et l'entretien de l'appareil doivent être
effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art
en vigueur, notamment :
- arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux
installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments
et de leur dépendances.
Notamment : le local doit posséder :
- un volume d'au moins 8 m3
- un ouvrant de 0,40 m2 mini.
- des orifices obligatoires d’aération à maintenir en
bon état de fonctionnement.
- arrêté du 5 février 1999 modificatif de l’arrêté
du 2 août 1977
Après remplacement d’une chaudière à l’identique
( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité «
modèle 4 ».
- norme DTU P 45-204 - Installations de gaz
(anciennement DTU n°61-1 - Installations de gaz Avril 1982 + additif n°1 de juillet 1984).
- règlement Sanitaire Départemental.
Protection du réseau d’eau potable
• la présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences
fonctionnelles de la norme NF P 43-011, destinée
à éviter les retours d’eau de chauffage vers le
réseau d’eau potable est requise par les articles
16-7 et 16-8 du Règlement Sanitaire
Départemental.
• un disconnecteur NF est placé sur la barrette
robinetterie de la chaudière.
• norme NF C 15-100 - Installations électriques à
basse tension - Règles.
ETABLISSEMENTS RECEVANT DU PUBLIC
CONDITIONS REGLEMENTAIRES D'INSTALLATION
L’installation et l'entretien de l'appareil doivent être
effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art
en vigueur, notamment :
- règlement de sécurité contre l'incendie et la
panique dans les établissements recevant du
public :
a) Prescriptions générales
pour tous les appareils :
• articles GZ
Installations aux gaz combustibles et hydrocarbures liquéfiés.
• articles CH
Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude
sanitaire.
b) Prescriptions particulières à chaque type
d'établissements recevant du public (hôpitaux,
magasins, etc...).
Recommandation :
si la région est exposée aux risques de foudre
(installation isolée en bout de ligne EDF,...) prévoir
un parafoudre.
Notre garantie est subordonnée à cette condition.
4.2 PRECONISATION D’INSTALLATION
Implantation de la chaudière
- placer la chaudière à proximité du conduit d’évacuation des produits de combustion.
- ne pas installer la chaudière au dessus des
plaques de cuisson, du four, et en général au dessus de tout équipement produisant des vapeurs
grasses qui risqueraient, par encrassement, d’en
altérer le fonctionnement.
- prévoir une paroi et des fixations permettant de
supporter le poids de la chaudière (poids : 40 kg
environ).
- prendre des précautions pour limiter les nuisances acoustiques.
Circuit d’eau chaude sanitaire
Dans le cas d'une dureté de l'eau supérieure à TU
25, prévoir un traitement de l'eau.
Voir norme DTU sanitaire.
Circuit de chauffage central
Débit de circulation : lors du dimensionnement,
bien veiller au respect du débit minimal : 300 I/h,
robinets thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dûs à la corrosion
sont susceptibles de se produire lorsque l’installation
est réalisée avec des éléments hétérogènes.
Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.
Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.
Installation ancienne : placer un pot de décantation
sur le retour et au point bas, et prévoir un traitement approprié du circuit.
Recommandation : prévoir des purgeurs sur tous
les radiateurs et aux points hauts de l’installation ;
ainsi que des robinets de vidange aux points bas.
Evacuation de gaz brûlés
Voir DTU 24-6 et règles techniques
Cette chaudière ne peut être raccordée que sur un
conduit à tirage naturel
Le raccordement est prévu pour l’emboîtement du
tuyau Ø 125 mm pour 24 kW ou Ø 139 mm pour
28 kW, à l’intérieur de la buse de sortie de l’antirefouleur.
Prévoir un pot de purge afin d’éviter que la
condensation éventuelle du conduit ne tombe dans
l’appareil.
BE
4.1 RÉGLEMENTATION
Seul un installateur qualifié peut installer et mettre
en service cet appareil, en se conformant aux
règles de l’art.
Notre garantie est subordonnée à cette condition.
L’installation des chaudières à gaz est régie par
les normes NBN D 51-003 et D 30-003 concernant
les installations de gaz (dernier indice) et
prescriptions locales.
Lors de l’installation, il y a lieu de prévoir
immédiatement en amont de l’appareil un robinet
d’arrêt gaz agréé AGB (non fourni).
Dans le cas d’installation d’une chaudière dans
une salle de bain ou dans une salle d’eau, elle doit
être installée en dehors du gabarit de sécurité, se
conformer au R.G.I.E.
Le local doit comporter les orifices obligatoires
d’aération, à maintenir en bon état de
fonctionnement (NBN 51-003 dernier indice).
Recommandation : si la région est exposée aux
orages et si les risques de foudre sont prévisibles
(région réceptive aux orages, installation isolée en
bout de ligne, etc.), prévoir une protection
spécifique de l’installation car notre garantie ne
peut s’appliquer aux composants électroniques
que si l’installation est munie d’un parafoudre ou
d’un régulateur de tension.
Remarque importante pour les appareils
destinés à être installés en Belgique
L’expérience nous a révélé que des surpressions
intervenaient régulièrement dans les circuits
hydrauliques en Belgique, notamment suite à des
coups de bélier. Il est donc impératif, lors de
l’installation de notre matériel, de monter en amont
de nos boilers ou chaudières, un réducteur de
pression limitant cette pression au maximum prévu
dans la notice, une marge d’un bar n’étant
d’ailleurs pas superflue.
Par ailleurs, il y a également impérativement lieu
d’installer un clapet anti-retour.
A noter qu’en cas ou les présentes
recommandations n’auraient pas été suivies à la
lettre, ni la garantie, ni la responsabilité de notre
firme en tant que constructeur ou importateur des
appareils en question, ne pourraient être
invoquées, en cas de problème consécutif à toute
forme de surpression.
Les mesures préconisées rentrent de plain-pied
dans les “règles de l’art” à suivre lors de
l’installation de la chaudière.
Protection du réseau d’eau potable
Une protection conforme à l'article 27 du
règlement BELGAQUA est à prévoir.
Cette chaudière est équipée d'un disconnecteur à
zones de pressions différentes répondant aux
exigences fonctionnelles de la norme, destiné à
éviter les retours d'eau du chauffage vers le
réseau d'eau potable.
Ce disconnecteur doit faire l’objet d'un contrôle
annuel d’entretien.
Il est recommandé de manoeuvrer une fois par
mois le robinet de remplissage de la chaudière afin
d’éviter un éventuel gommage du mécanisme.
4.2 IMPLANTATION DE LA CHAUDIERE
- placer la chaudière à proximité du conduit
d’évacuation des produits de combustion.
- ne pas installer la chaudière au dessus des
plaques de cuis-son, du four, et en général au
dessus de tout équipement produisant des
vapeurs grasses qui risqueraient, par
encrassement, d’en altérer le fonctionnement.
- Prévoir une paroi et des fixations permettant de
supporter le poids de la chaudière (poids : 40 kg
environ).
- Prendre des précautions pour limiter les
nuisances acous-tiques.
4.3 CONCEPTION ET RÉALISATION DE
L'INSTALLATION
Circuit d’eau chaude sanitaire
Eviter les pertes de charge excessives.
Dans le cas d'une dureté de l'eau supérieure à TH
25, prévoir un traitement de l'eau.
Circuit de chauffage central
Débit de circulation : lors du dimensionnement,
bien veiller au respect du débit minimal : 300 I/h,
robinets thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dûs à la corrosion
sont susceptibles de se produire lorsque l’installation
est réalisée avec des éléments hétérogènes.
Pour éviter ces problèmes il est souhaitable
d’utiliser un inhibiteur de corrosion.
Prendre toute précaution pour éviter que l’eau
traitée ne devienne agressive.
Installation ancienne : placer un pot de décantation
sur le retour et au point bas, et prévoir un
traitement approprié du circuit.
Recommandation : prévoir des purgeurs sur tous
les radiateurs et aux points hauts de l’installation ;
ainsi que des robinets de vidange aux points bas.
Evacuation de gaz brûlés
L’évacuation des gaz brûlés doit être réalisée
selon les règles techniques en vigueur.
Cette chaudière ne peut être raccordée que sur un
conduit à tirage naturel.
Le raccordement est prévu pour l’emboîtement du
tuyau :
- ø 130 mm pour 24 kW et ø 140 mm pour 28 kW,
à l’intérieur de la buse de sortie de l’antirefouleur.
Prévoir un pot de purge afin d’éviter que la
condensation éventuelle du conduit ne tombe dans
l’appareil.
5
5. Pose de la barrette robinetterie et des pattes d’accrochage
5.1 PRELIMINAIRE
Il est nécessaire d’utiliser le kit d’écartement du mur
(disponible chez votre grossiste) pour des passages de
tuyauteries derrière la chaudière.
5.2 PREFABRICATION
Pour la pose de la barrette robinetterie et des pattes
d’accrochage :
- présenter le gabarit papier fourni pour la préfabrication à
l'endroit retenu et suivre les recommandations de celui-ci.
- tenir compte des conditions d’installation § 4.
5.3 RACCORDEMENT DES CANALISATIONS
Lors de la fourniture, les douilles de raccordement ne sont
pas incluses dans le kit de préfabrication.
Divers jeux de raccords sont disponibles chez les grossistes :
- 1ère installation,
- remplacement de chaudières Chaffoteaux & Maury,
- remplacement de chaudières autres marques.
Vérifier la présence du limiteur de débit L (fig. 8) sur l’entrée
du robinet d’eau froide. En 28 kW, remplacer le limiteur en
place par celui livré avec l’appareil (fig. 8).
Soupape de sécurité et disconnecteur (fig. 7)
L’orifice de vidange de la soupape de sécurité 42 et celui du
disconnecteur 43 placés sur la barrette robinetterie doivent
obligatoirement être raccordés à une canalisation d'eau usée.
Nettoyage de l’installation
Les raccordements hydrauliques terminés, il est
indispensable de procéder au nettoyage de l’installation avec
un produit approprié (dispersant) afin d'éliminer les limailles,
soudures, huiles d'usinage et graisses diverses.
Proscrire tout solvant ou hydrocarbure aromatique (essence,
pétrole...).
Le traitement complet de l’installation de chauffage est
conseillé dès la mise en service afin de maintenir un PH
entre 9 et 9,5.
43
35 36
37
38
Fig. 7
39
40
41 42
41
Description de la barrette robinetterie
Robinets représentés OUVERT
35. Robinet départ chauffage
36. Départ eau chaude sanitaire
37. Vis de vidange
38. Robinet gaz avec prise de
40. Robinet retour chauffage
41. Robinets de remplissage et
d’isolement du circuit chauffage (boutons gris)
42. Soupape de sécurité chauf-
pression (manette jaune)
fage
39. Robinet d’alimentation eau-
43. Disconnecteur
froide avec limiteur de débit L
L
Fig. 8
6. Pose de la chaudière
- dévisser les 4 vis A (fig. 10) de fixation de l’habillage
- enlever l’habillage
- présenter la chaudière au dessus de la barrette, la laisser descendre en appui
sur celle-ci (fig. 9), les pattes d’accrochage sont destinées à éviter le basculement de l’appareil
- mettre en place les différents joints, G (caoutchouc) sur le gaz, plus le filtre
eau F sur l’eau froide, et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 11)
- raccorder à une canalisation d’eau usée l’orifice du clapet de décharge 21 (fig. 2)
situé sur le tube d’arrivée d’eau froide sanitaire
- terminer par le raccordement au conduit de fumée :
- utiliser un tuyau ou un coude de raccordement agrée “spécial gaz” (en
aluminium de pureté 99,5 % ou en acier inoxydable)
- le raccordement est prévu pour emboîtement du tuyau ou du coude à
l’intérieur de la buse de sortie de l’antirefouleur de la chaudière.
Fig. 9
A
Fig. 10
6
A
A
A
Fig. 11
G
F
7. Raccordements électriques
Réglementation :
- Conformément à la réglementation, un dispositif
de séparation omnipolaire, ayant une distance
d'ouverture des contacts d'au moins 3 mm doit
être prévu dans l'installation fixe d'alimentation de
la chaudière.
P
- La chaudière doit être raccordée à un boitier fixe à
l'aide du câble fourni.
Emplacement des câbles de raccordements :
- Les arrivées des câbles d'alimentation 230 V et du
thermostat d'ambiance doivent être prévues au
mur à la hauteur définie par le gabarit de pose.
- Prévoir pour le câble du TA une longueur libre de
50 cm minimum.
Raccordement à la chaudière
- Alimentation 230 V et terre.
Le raccordement s’effectue avec un câble 2 P + T.
fourni avec l’appareil, et connecté sur le bornier
J1 (fig. 13).
P
Fig. 12
B
Important : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente
ou une personne de qualification similaire afin d’éviter un danger.
- Thermostat d'ambiance.
Le raccordement s’effectue sur le bornier à vis J9 (fig. 13).
Nota : A sa sortie d'usine, la chaudière est configurée pour fonctionner sans thermostat d'ambiance : un shunt S est placé
sur le bornier.
Pour effectuer le raccordement :
- abaisser le boîtier électronique en libérant les pions de verrouillage latéraux P pour accéder à la face arrière
- dévisser les 2 vis de fixation du capot de protection et enlever le capot
- ôter le connecteur J9
- raccorder le thermostat à la place du shunt S
- rebrancher le connecteur J9
- Programmateur optionnel.
Le connecteur J1 (fig. 13), est prévu pour raccorder un programmateur optionnel (voir la notice correspondante s’il y a lieu).
- Clima Manager
Manuel de montage et d’utilisation.
A
1
3
5
7
2
4
6
8 10 12 14 16 18 20 22 24 26
1 Violet
2 Violet
9 11 13 15 17 19 21 23 25
Thermistance
chauffage
24
23
10
9
3 7 8 5 6 1 2
25
17
15 16
18
3 Orange Débistat
4 Orange chauffage
5 Vert
6 Vert
Thermistance
sanitaire
7 Bleu
8 Bleu
Thermistance
ballon
9 Noir
10 Noir
11
12
13
14
Débistat
sanitaire
S
TA
27
26
A
15 Marron Sécurité
17 Marron de surchauffe
Sécurité
16 Blanc
de débordement
18 Blanc
Vanne
modulante
25 Blanc
Electrode
d'ionisation
Bleu
Noir
Vanne distributrice
Marron
05
06
07
Bleu
Noir
Allumeur
Marron
T
Electrodes
d'allumage
Alimentation
230 V 50Hz
Pompe
26 Jaune /
Terre
27 Vert
J9
01
02
03
Vanne 3 voies
20
21
19
22
23 Gris
24 Gris
Thermostat
d'ambiance
J9
01 02 03
J1
05
06
07
J1
Fig. 13
Allumeur
7
8. Mise en service
8.1 - MISE EN PRESSION
Circuit sanitaire
- ouvrir le robinet d’eau froide 39 (fig. 14) sur la barrette
robinetterie,
- purger l’installation en puisant aux différents robinets d’eau
chaude.
Circuit chauffage
- vérifier que les robinets départ chauffage 35 (fig. 14),
retour chauffage 40 (fig. 14) sont bien ouverts,
- ouvrir les 2 robinets de remplissage et d’isolement 41,
- refermer ces robinets lorsque l’aiguille du manomètre 23
(fig. 3) est supérieure à la pression déterminée au § 3,
- purger l'installation et la chaudière et rétablir la pression.
Circuit gaz
- ouvrir le robinet d’arrivée de gaz 38 (fig. 14),
- purger le circuit gaz,
- vérifier les étanchéités, sur toute la ligne gaz de la
chaudière.
Si l'installation le nécessite, il est possible de modifier cette
configuration (Fig. 19).
Réglage du by-pass circuit chauffage
La chaudière est équipée d'un by-pass réglable qui permet
d'ajuster le débit du circuit chauffage en fonction des
caractéristiques de l'installation. Réglage d’usine : à moitié
fermé.
Agir sur la vis D (fig.14) de réglage du by-pass, afin d'adapter
la hauteur manométrique disponible aux pertes de charge
de l'installation, selon les courbes des diagrammes GV ou
PV (fig. 15).
Repérage des courbes sur les diagrammes :
- GV - bp - : circulateur sur grande vitesse, by-pass fermé.
- zone de réglage : réglage intermédiaire en manœuvrant la vis D
(fig. 14) sur un quart de tour.
- GV - bp + : circulateur sur grande vitesse, by-pass ouvert en grand.
- PV - bp - : circulateur sur petite vitesse, by-pass fermé.
8.2 - REGLAGES
La chaudière est livrée avec la configuration suivante :
- pompe en grande vitesse,
- by-pass à moitié fermé,
- post-circulation temporisé après coupure du TA,
- puissance générale au maximum,
- fonctionnement en modulation.
- PV - bp + : circulateur sur petite vitesse, by-pass ouvert en grand.
Détail du réglage du by-pass de la figure 14
Fente de la vis sur - :
by pass fermé
D
35
Fente de la vis sur + :
by pass ouvert
37
38
39
40
41
41
D
42
Fig. 14
Hauteur manométrique
mCE
6
Débit mini (robinets thermostatiques fermés)
5
GV
4
bp
-
3
GV
2
bp+
100
Fig. 15
8
200
300
400
bp
-
PV
1
0
PV
bp+
500
600
700
800
900
1000
1100
l/h
9. Montage de l’habillage
Montage de l'habillage
- retirer le film protecteur de l'habillage,
- présenter l’habillage (fig. 17),
- engager les 2 encoches de coté sur les tenons T du châssis, et placer l’habillage suivant 1 et 2 (fig. 17),
- vérifier que le centrage et l'aplomb sont corrects,
- visser les 4 vis A de fixation de l’habillage, situées en partie inférieure (fig. 16).
T
T
1
2
A
A
A
A
Fig. 16
Fig. 17
9
10. Menus Installateur
L’appareil en sortie d’usine est préréglé. Tous les
réglages (disponibles dans les menus 3, 4 et 6)
peuvent être modifiés par l’installateur ou un
professionnel qualifié. Les réglages et informations
sur la chaudière sont accessibles en basculant la
porte E du boîtier électrique (fig. 18).
Touche marche/arrêt
Fig. 18
Touche Programmation Touche RESET
E
Fig. 19
Touche Menu Touche - Touche +
AFFICHEUR
Touche Réglage
Elément 2
Elément 3
Elément 1
Elément 4
Tout appui sur les touches, confort, reset, menu, +, -, ou réglage entraîne le rétro éclairage de l’afficheur. Celui-ci s’éteindra
automatiquement 30 secondes après le dernier appui sur une de ces touches.
Pour accéder aux menus, appuyer sur les touches
et
simultanément pendant environ 5 secondes (fig.19). Le menu 1
s’affiche sur l’élément 1 de l’afficheur.
Changement de menu :
Appuyer sur la touche Menu
(fig.19). Le numéro du menu s’affiche sur l’afficheur Pour accéder au menu suivant,
appuyer de nouveau sur la touche Menu
.
Changement de rubriques à l’intérieur d’un menu :
Appuyer sur la touche
ou sur la touche
pour monter ou descendre les rubriques.
Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la
première, on reboucle sur la dernière si on exécute un -.
Modification des paramètres d’une rubrique (ne concerne que les menus 3, 4 et 6) :
Appuyer sur la touche Réglage
ou
pour passer en mode de réglage : les éléments 3 ou 4 clignotent. Appuyer ensuite sur
pour modifier les paramètres de réglage. Appuyer sur la touche Réglage
pour valider les modifications et
sortir du mode Réglage : les éléments 3 ou 4 s’arrêtent de clignoter .
Retour à la configuration de sortie usine :
Se positionner dans les menus 3, 4 ou 6 et appuyer sur la touche
et Réglage
simultanément pendant 5
secondes. L’afficheur indique CM en clignotant pendant quelques instants lorsque cela est effectué.
Remise à zéro de l’historique des défauts :
Se positionner dans le menu 1 et appuyer sur la touche
et Réglage
simultanément pendant 5 secondes.
L’afficheur indique CM en clignotant pendant quelques instants lorsque cela est effectué.
Nota : Pour sortir du mode installateur, appuyer sur la touche Menu
au moins 3 s. Sans appui sur une touche pendant 1
minute environ, l’afficheur rebascule en mode utilisateur automatiquement.
10
ACTION
AFFICHEUR
ETAT
Menu - 1 - Historique Défaut
indique les 10 derniers défauts
5”
Rubrique
x fois
Elément 1 Elément 2
Elément 3 et 4
Dernier défaut apparu
1
0
code de -- à 99
Avant dernier défaut apparu
1
1
code de -- à 99
...
1
...
code de -- à 99
Dernier défaut apparu avant le précédent
1
9
code de -- à 99
Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré
Menu - 2 - Etat Chaudière
indique l’état ou la configuration de la chaudière
1 fois
Rubrique
x fois
Elément 1 Elément 2
Elément 3 et 4
Version du logiciel de la carte d’affichage
2
0
code de 01 à 99
Version du logiciel de la carte principale
2
1
code de 01 à 99
Type d’évacuation de fumées
2
2
0 : CF
Non actif
2
3
0
Position théorique de la vanne
distributrice
2
4
Température départ Sanitaire (en °C)
2
5
de 01 à 99
Température ballon (en ° C)
2
6
de 01 à 99
Température sortie échangeur principal
(en ° C)
2
7
de 01 à 99
Non actif
2
8
--
Température extérieure
2
9
de - 99 à 99
ou --
0 : sanitaire
1 : chauffage
11
ACTION
AFFICHEUR
ETAT
Réglage
usine
Menu - 3 - Réglages chaudière
1 fois
Rubrique
Non actif
Elément 1 Elément 2
3
0
3
1
Celectic
x fois
Consigne sanitaire fixe à 65° et
TIC à 0
Elément 3 et 4
--
0 : non
1 : oui
0. : sur le chauffage et
le réchauffage ballon
Action du programmateur
optionnel
3
2
1 : sur le réchauffage
ballon
2 : sur le chauffage
12
Non actif
3
3
--
Non actif
3
4
--
Temporisation sanitaire (TIC)
3
5
0 à 5 mn par pas
de 30 secondes
Temporisation sur débistat
sanitaire (Anti-rebond)
3
6
0 à 20 dixièmes de
seconde
Non actif
3
7
--
ETAT
AFFICHEUR
Menu - 4 - Réglages pour le chauffage
1 fois
Rubrique
Elément 1 Elément 2
Réglage
usine
ACTION
Elément 3 et 4
0 : non
Fonctionnement coupe pompe
4
0
1 : oui
x fois
0 : grande
Vitesse de pompe
4
1
1 : petite
Durée de la post-circulation de
pompe
4
2
0 à 5 mn par pas
de 1/2 minute
Non actif
4
3
--
Seuil de consigne chauffage
maximum
4
4
50° à 90°
par pas d’1 degré
Seuil de consigne chauffage
minimum
4
5
25° à 50°
par pas d’1 degré
Non actif
4
6
--
Fonctionnement normal/tout ou
rien
4
7
Temporisation Anticycle
Chauffage (TAC)
4
8
0 à 7 mn par pas
de 1/2 minute
Niveau de la puissance gaz
maximale en chauffage
4
9
Valeur de 0 à 10
Pmin et Pn*
0 : normal
1 : tout ou rien
* Pn = Puissance nominale
13
ACTION
AFFICHEUR
ETAT
Menu - 5 - Mode Ramonage
Effet
Afficheur
1 fois
Accès au Menu 5.
Mode ramonage non activé.
1 fois
Indication du Menu 5.
Activation du mode ramonage en La température de sortie échangeur
appuyant sur la touche Réglage.
principal apparaît sur les éléments 3 et 4
de l’afficheur.
Le segment situé sur l’élément 2 de
l’afficheur indique le niveau de la
puissance gaz (en haut : maximale, en
bas : minimale).
Modification de la puissance gaz en Le segment situé sur l’élément 2 passe
appuyant sur + ou -.
de haut en bas ou inversement.
x fois
Sortie du mode ramonage en appuyant Affichage du Menu 6.
sur la touche Menu.
Conditions d’interdiction ou d’arrêt du mode ramonage
- chaudière en veille
- mode chauffage avec demande TA et température départ chauffage ayant atteint la consigne chauffage
- chaudière en arrêt de sécurité
- chaudière verrouillée
- à la suite d’une remise à zéro ou d’une coupure secteur
- sur ordre du technicien en sortant du menu 5
- au bout de 5 minutes sinon
Nota : Dès que le mode ramonage est activé, les touches de mode sanitaire et mode chauffage sont inactives.
14
AFFICHEUR
ETAT
Menu - 6 - Réglage des paramètres de thermorégulation
1 fois
Rubrique
Elément 1 Elément 2
Réglage
usine
ACTION
Elément 3 et 4
0 : Consigne chauffage réglable
par l’utilisateur
1 : Consigne chauffage variable
en fonction de la T° extérieure
x fois
Type de régulation
6
0
2 : Consigne chauffage variable
en fonction de la T° ambiante
3 : Consigne chauffage variable
en fonction des T° extérieure et
ambiante
La compensation
6
1
Si
ou
00 à 20 par pas de 1
La pente
6
2
Le décallage parallèle
6
3
Si
ou
0.3
0.5
1.0
1.2
1.5
2.0
2.5
3.0
Si
ou
de - 20 à - 20 par pas de 1
Non actif
6
4
--
Non actif
6
5
0
Non actif
6
6
--
Non actif
6
7
--
Non actif
6
8
--
Non actif
6
9
--
Nota :
Pour effectuer un bon réglage de ces paramètres, se reporter au document “Aide à la thermorégulation” joint avec la pochette
documentation.
15
10. Exemple de réglages (suite)
Réglage du TAC:
Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.
(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).
Procéder comme suit :
Afficheur
1
Passer en mode installateur, touche
et
1
5”
appuyée pendant 5
secondes, l’afficheur indique :10=0
s’il n’y a pas de défaut ou un code
correspondant au dernier défaut
2
Appuyer sur la touche menu
2
trois fois pour arriver au menu 4,
x3
l’afficheur indique : 40=0 ou 40=1
suivant réglage de la rubrique 0
ou
3
Passer à la rubrique 8 (réglage du
3
TAC) en appuyant sur la touche
x8
8 fois , l’afficheur indique :48=2.5 (ce
qui correspond au réglage usine
2 mn 30 s)
4 = menu 4
8 = rubrique 8
2.5 = 2,5 mn - soit 2 mn 30 secondes
4
Appuyer sur la touche réglage
une fois, les éléments 3 et 4
clignotent, puis sur la touche
jusqu’à faire apparaître 3.0 sur les
éléments 3 et 4, l’afficheur indique :
48=3.0 valider en appuyant sur la
touche réglage
une fois. Les
éléments 3 et 4 ne clignotent plus.
Le réglage est terminé.
L’afficheur rebascule en mode
utilisateur au bout d’1 minute environ.
Une fois les différents réglages
terminés, refermer la porte E (fig.18).
16
4
11. Changement de gaz
LU
BE
FR
Le changement de gaz est interdit. Seul le constructeur est autorisé à procéder à une transformation de
l’appareil.
En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au
remplacement des pièces livrées avec le kit de transformation.
Réglage de la puissance gaz au brûleur
Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution,
pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation.
Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.
24 CF
Gaz
28 CF
7,8
G20
Pression
Partie Gaz
(mm CE)
13
7,8
16
23
32
25
10
21
30
64
49
10
25
37
52
40
12
29
43
90
69
14
46
69
98
75
16
50
74
154
118
18
75
110
159
122
20
77
114
235
181
22
109
161
234
180
24
109
163
334
257
26
150
222
323
249
P. utile
(kW)
G25
PROPANE
Pression
Pression
Partie Gaz Partie Gaz
(mm CE)
(mm CE)
19
40
BUTANE
Pression
Partie Gaz
(mm CE)
31
P. utile
(kW)
Gaz
G20
Pression
Partie Gaz
(mm CE)
G25
Pression
Partie Gaz
(mm CE)
PROPANE
Pression
Partie Gaz
(mm CE)
BUTANE
Pression
Partie Gaz
(mm CE)
2
Fig. a
4
Réglage de la puissance nominale
• retirer le capuchon de protection des vis de
réglage (fig. a).
• dévisser la vis 2 et placer sur la prise de pression
un tube raccordé à un manomètre (fig. a).
• mettre la chaudière en fonctionnement à la
puissance maxi (robinet d’eau chaude grand
ouvert) et consigne maxi.
• agir sur l’écrou 3 à l’aide d’une clé plate de 10
(fig. b) tout en maintenant fixe la vis 4 et ajuster
la pression à la valeur prévue du tableau
Réglage de la puissance mini
• débrancher un câble d’alimentation de
l’électrovanne modulante (fig. c)
• agir sur la vis 4 tout en maintenant l’écrou 3
(fig. c) et ajuster la pression à la valeur prévue
du tableau
3
Fig. b
4
• le réglage terminé, revisser la vis 2 et contrôler
l’étanchéité.
• remettre le capuchon de protection des vis de
réglage.
• rebrancher le câble d’alimentation de
l’électrovanne modulante.
3
Fig. c
17
12. Codes défaut
En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au
tableau ci-dessous pour identifier le problème.
Pour les défauts 01 et 03 l’afficheur est précédé de la lettre A indiquant un verrouillage de l’appareil, voyant rouge 28 allumé
(fig. 20). Pour déverrouiller l’appareil, il faut appuyer sur la touche reset 28.
Pour les autres défauts, le code est précédé de la lettre E et la chaudière redémarre automatiquement si le défaut disparait.
28
Exemple: Verrouillage par surchauffe
DEFAUT
Fig. 20
Code
A 01
A 03
E 06
E 07
E 08
E 09
E 10
E 11
E 12
E 15
E 16
E 17
E 18
E 25
E 26
E 28
E 29
E 30
E 31
E 32
18
Intitulé du défaut
Verrouillage par surchauffe
Verrouillage par défaut allumage
Hors-gel
Absence de circulation d’eau primaire
Défaut de fonctionnement du capteur de débit d’eau
Sonde sanitaire ouverte
Sonde sanitaire court-circuitée
Sonde sortie échangeur principal ouverte
Sonde sortie échangeur principal court-circuitée
Sonde externe ouverte
Sonde externe court-circuitée
Mise à l’arrêt par défaut de débordement fumées (SPOTT)
Disparition de flamme en cours
Sonde ballon ouverte
Sonde ballon court-circuitée
Carte “Module Counter” Clima Manager défaillante
Sonde d’ambiance du Clima Manager ouverte
Sonde d’ambiance du Clima Manager court-circuitée
Problème sur la carte affichage
Problème de communication entre cartes principale et affichage
NOTICE DESTINEE A L’UTILISATEUR
13. Commandes
26
29
25
27
30
28
Fig 19
31
32
33
34
Tableau de bord (fig. 19)
Robinetterie (fig. 20)
25. - afficheur
35. - Robinet départ chauffage
26. - bouton poussoir marche / arrêt et voyant de mise en
marche
37. - Départ eau chaude sanitaire
27. - bouton Programmation maintien en température
sanitaire, voyant orange
39. - Robinet d’alimentation eau froide
28. - bouton poussoir de réarmement (reset) et voyant
rouge de verrouillage
41. - Robinets de remplissage
38. - Robinet gaz
40. - Robinet retour chauffage
42. - Soupape de sécurité chauffage
29. - bouton de mise en marche fonction sanitaire et de
21. - Soupape de sécurité sanitaire (7 bars) arrivée eau
réglage température sanitaire
froide
30. - bouton de mise en marche fonction chauffage et de
43. - Disconnecteur
réglage température chauffage
31. - touche menu
32. - touche 33. - touche +
34. - touche réglage
21
42
43
35
37
38
39
40
41
Fig. 20
19
14. Conduite
Mise en route
1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar (1,5 bar à
froid au maximum). Dans le cas contraire voir § 3.
2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert.
3. Appuyer sur le bouton poussoir 26
marche/Arrêt pour mettre la chaudière en marche (le voyant vert doit s’allumer).
4. Ouvrir le robinet gaz 38 (fig.20) de la chaudière.
Votre chaudière est prête à fonctionner.
Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier
les premiers allumages. Voir § 20 “Incidents de fonctionnement”.
Mode veille
Les commutateurs 29 et 30 sont sur la position OFF. Les fonctions
sanitaire et chauffage sont inactives et le bouton Marche/Arrêt allumé.
Dans ce mode, seuls la fonction hors-gel et les antigommages sont
autorisés.
L’afficheur indique uniquement l’heure.
Réglage de l’heure et de la programmation du maintien en température du ballon
Le réglage de l’heure s’effectue en utilisant les boutons situés sous l’afficheur.
Un appui sur la touche réglage
pendant plus de 5 secondes fait clignoter la valeur de l’heure.
Celle-ci peut alors être réglée par appui sur les touches
réglage
ou
. Un nouvel appui sur la touche
valide la valeur de l’heure et fait clignoter l’affichage des minutes. Celles-ci peuvent alors
être réglées par appui sur les touches
ou
, puis valider par la touche réglage
. L’heure de
la chaudière est maintenant réglée. Il apparaît alors en clignotant le début de l’heure de programmation du maintien en
température du ballon.
Vous avez le choix entre 2 possibilités :
- soit vous désirez modifier ce réglage. Appuyer sur les touches
la touche réglage
ou
pour modifier l’heure. Un nouvel appui sur
valide la valeur de l’heure et fait clignoter l’affichage des minutes. Celles-ci peuvent alors être
réglées par appui sur les touches
ou
, puis valider par la touche réglage
. S’affiche alors la fin de l’heure de
programmation du maintien en température du ballon. Procéder de la même manière pour la modifier.
- soit vous désirez garder le réglage usine (6h00-23h00). Valider en appuyant 2 fois sur la touche réglage
réglage de l’heure pour terminer la programmation et sortir du menu.
Nota : la fonction programmation du réchauffage ballon n’est active que si la touche
est allumée.
Mode sanitaire
Tourner le commutateur 29 entre les positions mini et maxi. Lors de la rotation de ce
commutateur, le pictogramme représentant le robinet
clignote ainsi que la
consigne sanitaire qui défile par pas de 1°C.
Le clignotement du pictogramme et de la consigne s’arrête quelques secondes après
l’action sur le commutateur 29. L’afficheur indique alors l’heure sauf en cas de puisage
ou d’un réchauffage de la réserve d’eau.
Nota : Lors de la mise en route, pour éviter d’attendre la durée de réchauffage de la
réserve, ouvrir un robinet de puisage : la fonction eau chaude sanitaire remplit
directement la réserve d’eau chaude.
Maintien en température de la réserve sanitaire R2i
Il n’est autorisé que si le mode sanitaire est actif.
Bouton
non activé : il est permanent.
Bouton
activé “jaune” : il est fonction de la programmation (23 H OFF,6 H
ON réglage usine). En période OFF, le pictogramme
20
clignote.
après le
Mode chauffage
Tourner le commutateur 30 entre les positions mini et maxi. Lors de la
rotation de ce commutateur, le pictogramme représentant le radiateur
clignote ainsi que la consigne chauffage qui défile par pas de 1°C.
Le clignotement du pictogramme et de la consigne s’arrête quelques
secondes après l’action sur le commutateur 30, et indique alors :
- la température de sortie de l’échangeur principal lorsqu’une demande du
thermostat d’ambiance est présente,
- l’heure si le thermostat d’ambiance n’est pas en demande.
Indication “Présence de flamme et puissance gaz”
On utilise le pictogramme ci-contre.
Suivant la puissance gaz, les différents segments de la flamme sont
affichés.
Pictogramme
demande TA
Segment de flamme
Présence de flamme
Fonction hors gel
Le hors gel se déclenche lorsque la température dans la chaudière est
inférieure à 4°C et s’arrête lorsqu’elle est redevenue supérieure à 30°C.
Durant cette période, le brûleur s’allume à la puissance minimale, le
code correspondant s’affiche, combiné avec le pictogramme
.
Nota : Pour assurer la fonction hors gel du thermostat d’ambiance, laisser
la chaudière en position chauffage.
Mode arrêt
Appuyer sur le bouton Marche/Arrêt (voyant vert éteint).
Dans ce mode, la chaudière est mise " hors fonction " mais pas hors
tension. L’afficheur est éteint.
(Pas de fonction hors gel et antigommage).
21
15. Sécurité de débordement
Cette chaudière, de type B11BS, est équipée d’une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l’arrivée
du gaz en cas de perturbations de l’évacuation des produits de la combustion.
Ce dispositif met la chaudière en position arrêt de sécurité, défaut E17.
Le redémarrage automatique intervient après un délai d’environ 15 minutes.
Important : en cas de mise à l’arrêt répétée de la chaudière, il faut remédier au défaut d’évacuation en faisant contrôler par un
spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d’évacuation des produits
de combustion. S’assurer que le débit d’air neuf requis pour l’alimentation en air de combustion est bien obtenu.
Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire
l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.
16. Entretien
L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.
Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.
17. Garantie
Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à MTS Group.
Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.
Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié
«station technique MTS Group».
18. Conseils pratiques
• Système antigommage pompe
Lorsque la chaudière est en marche (voyant 26 allumé), le circulateur fonctionne pendant 1 minute après tout arrêt supérieur à
23 heures quel que soit le fonctionnement de la chaudière, ceci pour éviter les gommages de pompe.
Précautions en cas de gel
Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus
adaptées à votre situation.
• Circuit sanitaire
La vidange du circuit sanitaire de la chaudière s'effectue ainsi :
- fermer le compteur d’eau,
- fermer le robinet d’eau froide de l'installation,
- ouvrir un robinet d'eau chaude,
- desserrer l’écrou de la douille de raccordement eau froide sanitaire,
- dévisser la vis 37 du raccord eau chaude sanitaire (fig.7).
• Circuit chauffage
Prendre l'une des dispositions suivantes :
- vidanger le circuit de l'installation de chauffage
- protéger l’installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par
cet antigel est une garantie supplémentaire.
- laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et 10°C).
- laisser la chaudière en veille, elle est munie d’une fonction hors-gel qui met en route le brûleur.
22
19. Changement de gaz
BE
LU
Le changement de gaz est interdit. Seul le constructeur est autorisé à procéder à une transformation de
l’appareil.
FR
Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz propane.
Le changement de gaz doit être effectué par un professionnel qualifié.
20. Incidents de fonctionnement
Incidents
Causes
Solutions
La chaudière ne se met pas en marche.
Absence de gaz. Absence d’eau.
Absence d’électricité.
Faire les vérifications qui s’imposent
(arrivée de gaz, présence d’eau,
disjoncteurs, fusibles...).
Présence d’air dans le circuit gaz.
Peut survenir après un arrêt prolongé.
Recommencer les opérations de mise en
service, voir § 8.
Coupure par le thermostat d’ambiance.
Régler le thermostat d’ambiance.
Attendre quelques minutes.
Appuyer sur le bouton de réarmement 28
(fig. 19) : le voyant rouge s’éteint, le cycle
d’allumage recommence.
En cas de persistance de mise en
“sécurité”, faire intervenir un professionnel
qualifié.
Voyant rouge allumé : verrouillage.
Bruits dans l’installation de chauffage.
Présence d’air ou pression insuffisante.
Purger l’installation de chauffage ou
rétablissez la pression, voir § 8.
Fermer le robinet départ chauffage 35
Réchauffage des radiateurs avec le Phénomène de thermosiphon au départ
(fig. 20). Ne pas oublier de le rouvrir en
mode chauffage arrêté.
du circuit chauffage.
début de saison.
Temps d’attente de l’eau chaude trop
Bouton Programmation activé.
long.
Revoir
la
plage
horaire
Programmation de maintien
température de la réserve.
de
en
Si toutefois ces solutions restaient sans résultat, faire appel à un professionnel qualifié.
23
21. Caractéristiques techniques
Modèle
Puissance chauffage
Pn
24 CF
28 CF
7,75 à 24 kW
7,75 à 26 kW
24 kW
26 kW
Catégorie de performance selon RT 2000
Basse température
Basse température
II 2E+3+ (FR),
II 2E+3+ (FR),
Catégorie
I 2E+(BE), I 3+ (BE)
I 2E+(BE), I 3+ (BE)
I 2E (LU)
I 2E (LU)
3
3
45 m3h.
55 m3h.
Puissance eau chaude sanitaire variable
Pn max
Classe NOx
Classe I - Type B11BS
Débit d’air neuf requis pour l’alimentation en air de combustion
V
Débit massique des produits de combustion
20 g/s
23 g/s
Température moyenne des produits de combustion
110 °C
120 °C
12,1 l/mn
12,9 l/mn
Débit spécifique eau chaude sanitaire (ΔT: 30 K)
D
Débit d’allumage eau chaude sanitaire
2 l/min
2 l/min
Débit minimal du circuit chauffage central
300 I/h.
300 I/h.
Pression minimale d’enclenchement sanitaire
Pw min
0,1 bar
0,1 bar
Pression maximale circuit sanitaire
Pw max
7 bars
7 bars
Pression maximale circuit chauffage
3 bars
3 bars
de 35 à 85 °C
de 35 à 85 °C
Pw max
Température départ chauffage réglable
Température E.C.S réglable
Tension électrique
de 40 à 60 °C
de 40 à 60 °C
230 Volts mono - 50 Hz
230 Volts mono - 50 Hz
Puissance électrique absorbée
Protection électrique
Débit nominal de gaz (15 °C-1013 mbar)
G 25 (GN L - Groningue)
G 30 (Butane)
G 31 (Propane)
Diaphragme
34,02 MJ/m3 sous 20 mbar
90 W
IP X4D
Débit maxi.
Débit mini.
Débit maxi.
27,0 kW
9,5 kW
29,2 kW
9,5 kW
Vr
2,86 m3/h
1,00 m3/h
3,09 m3/h
1,00 m3/h
Qn
G 20 (GN H -Lacq)
90 W
IP X4D
Débit mini.
29,25 MJ/m3 sous 25 mbar
V
3,03 m3/h
1,06 m3/h
3,28 m3/h
1,06 m3/h
45,6 MJ/kg sous 28-30 mbar
Vr
2,13 kg/h
0,74 kg/h
2,30 kg/h
0,74 kg/h
46,4 MJ/kg 37 sous mbar
Vr
2,10 kg/h
0,72 kg/h
2,27 kg/h
0,72 kg/h
Nat
Prop
Nat
Prop
Injecteurs en 1/100 de mm
118
70
118
72
Nb d’injecteurs
16
16
16
16
5,75
5,75
7
sans
Diamètre
Ces chaudières sont conçues pour fonctionner au gaz naturel ou au gaz GPL. En cas de changement de gaz, seul un
professionnel qualifié est habilité à effectuer cette opération.
C
MST sa
Le Carré Pleyel
5 rue Pleyel
93521 Saint Denis Cedex
Tél. 01.55 84 94 94
Fax 01.55 84 96 10
www.chaffoteaux-maury.fr
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
