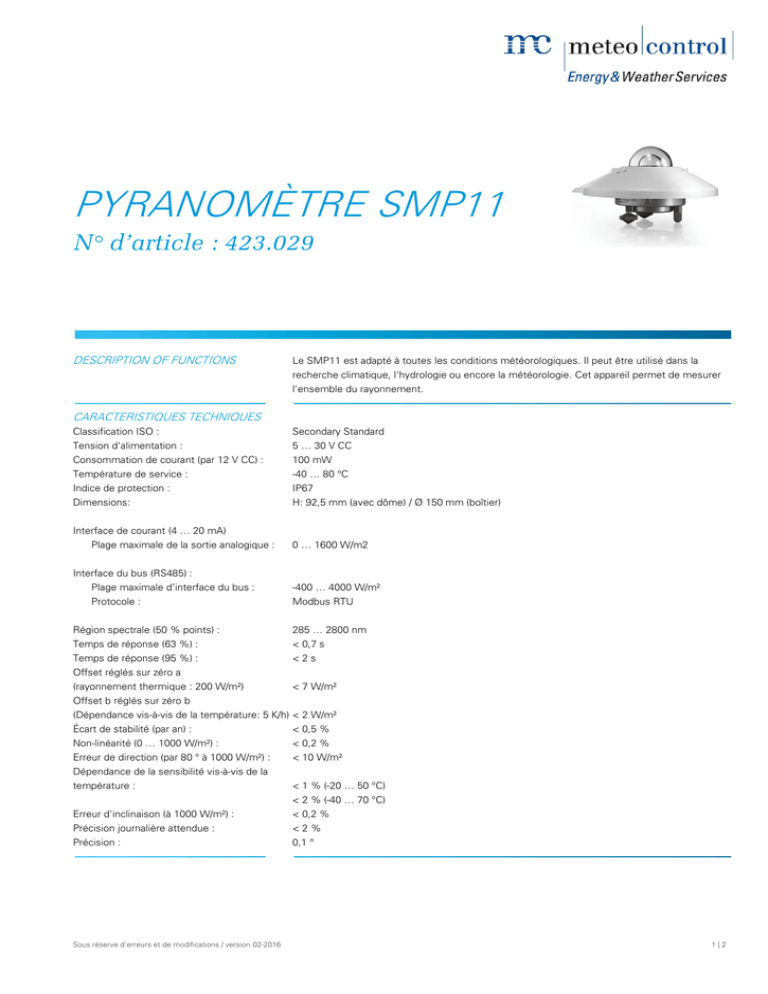

PYRANOMÈTRE SMP11
N° d’article : 423.029
DESCRIPTION OF FUNCTIONS
Le SMP11 est adapté à toutes les conditions météorologiques. Il peut être utilisé dans la
recherche climatique, l'hydrologie ou encore la météorologie. Cet appareil permet de mesurer
l'ensemble du rayonnement.
CARACTERISTIQUES TECHNIQUES
Classification ISO :
Tension d'alimentation :
Consommation de courant (par 12 V CC) :
Température de service :
Indice de protection :
Dimensions:
Secondary Standard
5 … 30 V CC
100 mW
-40 … 80 °C
IP67
H: 92,5 mm (avec dôme) / Ø 150 mm (boîtier)
Interface de courant (4 … 20 mA)
Plage maximale de la sortie analogique :
0 … 1600 W/m2
Interface du bus (RS485) :
Plage maximale d’interface du bus :
Protocole :
-400 … 4000 W/m²
Modbus RTU
Région spectrale (50 % points) :
Temps de réponse (63 %) :
Temps de réponse (95 %) :
Offset réglés sur zéro a
(rayonnement thermique : 200 W/m²)
Offset b réglés sur zéro b
(Dépendance vis-à-vis de la température: 5 K/h)
Écart de stabilité (par an) :
Non-linéarité (0 … 1000 W/m²) :
Erreur de direction (par 80 ° à 1000 W/m²) :
Dépendance de la sensibilité vis-à-vis de la
température :
Erreur d'inclinaison (à 1000 W/m²) :
Précision journalière attendue :
Précision :
Sous réserve d'erreurs et de modifications / version 02-2016
285 … 2800 nm
< 0,7 s
<2s
< 7 W/m²
< 2 W/m²
< 0,5 %
< 0,2 %
< 10 W/m²
< 1 % (-20 … 50 °C)
< 2 % (-40 … 70 °C)
< 0,2 %
<2%
0,1 °
1|2
CONFIGURATION
Interface du bus
Interface :
Protocole :
Taux de bauds paramétrable :
Taux par défaut de bauds :
Format de données paramétrables :
Format par défaut des données :
Adresse de l’esclave par défaut :
Note :
Interface de courant
Pente :
Offset :
Unité :
Abréviation :
RS-485
Modbus RTU
1200, 2400, 4800, 9600, 19200, 38400, 115200, 460800
19200
8N1, 8N2, 8E1, 8E2, 8O1, 8O2, 7N1, 7N2, 7E1, 7E2, 7O1, 7O2
8N1
51-60, voir etiquette d’intification
Des modifications des paramètres de communication sont possibles uniquement avec un
convertisseur USB en RS485 ainsi qu’un logiciel du fabricant.
100
-400
W/m²
G_Hx* / G_Mx*
DONNEES MESURES
Interface du bus
G_H / G_M**
T_U
Irradation sur plan horizontal / plan des modules
Température
Interface de courant
G_Hx / G_Mx
Irradation sur plan horizontal / plan des modules
PARTICULARITÉS
*
x est un caractère de substitution pour une numérotation continue. Si plusieurs capteurs d’un
seul type ont été montés, commencez la numérotation à partir de 1, sinon à partir de 0.
**
En fonction de l’installation du capteur pour la mesure d’irradiation (à l’horizontal ou dans le plan
des modules), il est possible de choisi le fichier modbus correspondant.
meteocontrol France S.A.S. | 131 Rue de Créqui | 69006 Lyon | Tél.: +33 (0)4 78 67 33 52
E-Mail: [email protected] | Web: www.meteocontrol.fr
Sous réserve d'erreurs et de modifications / version 02-2016
2|2
