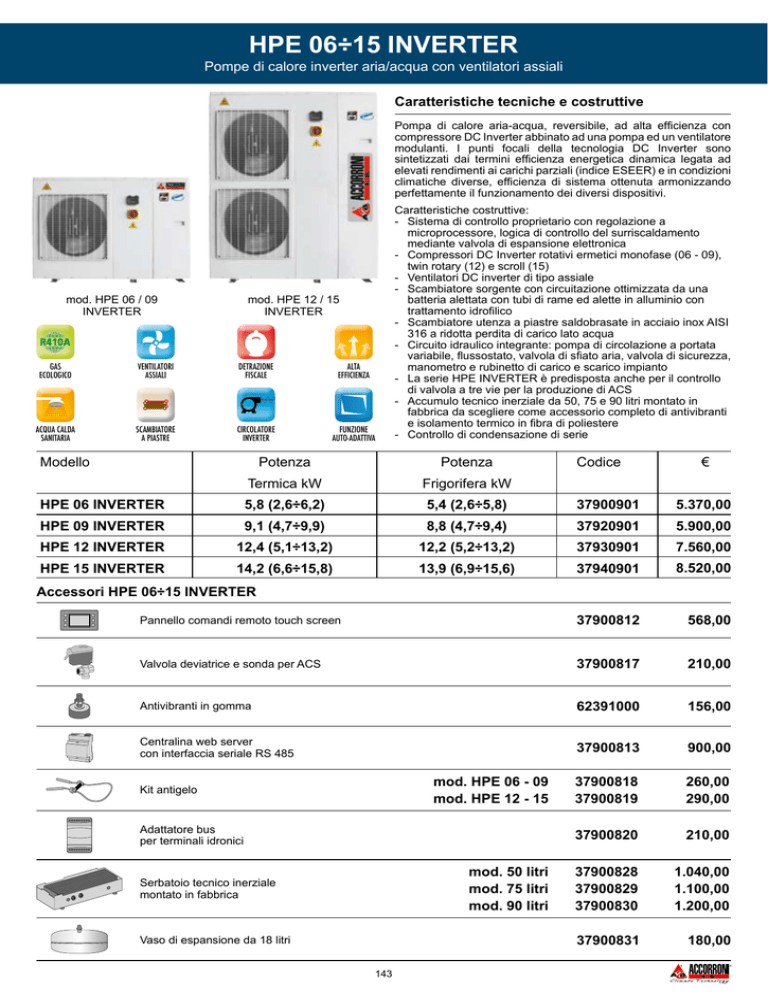

HPE 06÷15 INVERTER
Pompe di calore inverter aria/acqua con ventilatori assiali
Caratteristiche tecniche e costruttive
Pompa di calore aria-acqua, reversibile, ad alta efficienza con
compressore DC Inverter abbinato ad una pompa ed un ventilatore
modulanti. I punti focali della tecnologia DC Inverter sono
sintetizzati dai termini efficienza energetica dinamica legata ad
elevati rendimenti ai carichi parziali (indice ESEER) e in condizioni
climatiche diverse, efficienza di sistema ottenuta armonizzando
perfettamente il funzionamento dei diversi dispositivi.
mod. HPE 06 / 09
INVERTER
mod. HPE 12 / 15
INVERTER
GAS
ECOLOGICO
VENTILATORI
ASSIALI
DETRAZIONE
FISCALE
ALTA
EFFICIENZA
ACQUA CALDA
SANITARIA
SCAMBIATORE
A PIASTRE
CIRCOLATORE
INVERTER
FUNZIONE
AUTO-ADATTIVA
Caratteristiche costruttive:
- Sistema di controllo proprietario con regolazione a
microprocessore, logica di controllo del surriscaldamento
mediante valvola di espansione elettronica
- Compressori DC Inverter rotativi ermetici monofase (06 - 09),
twin rotary (12) e scroll (15)
- Ventilatori DC inverter di tipo assiale
- Scambiatore sorgente con circuitazione ottimizzata da una
batteria alettata con tubi di rame ed alette in alluminio con
trattamento idrofilico
- Scambiatore utenza a piastre saldobrasate in acciaio inox AISI
316 a ridotta perdita di carico lato acqua
- Circuito idraulico integrante: pompa di circolazione a portata
variabile, flussostato, valvola di sfiato aria, valvola di sicurezza,
manometro e rubinetto di carico e scarico impianto
- La serie HPE INVERTER è predisposta anche per il controllo
di valvola a tre vie per la produzione di ACS
- Accumulo tecnico inerziale da 50, 75 e 90 litri montato in
fabbrica da scegliere come accessorio completo di antivibranti
e isolamento termico in fibra di poliestere
- Controllo di condensazione di serie
€
Potenza
Potenza
Termica kW
Frigorifera kW
HPE 06 INVERTER
5,8 (2,6÷6,2)
5,4 (2,6÷5,8)
37900901
5.370,00
HPE 09 INVERTER
9,1 (4,7÷9,9)
8,8 (4,7÷9,4)
37920901
5.900,00
HPE 12 INVERTER
12,4 (5,1÷13,2)
12,2 (5,2÷13,2)
37930901
7.560,00
HPE 15 INVERTER
14,2 (6,6÷15,8)
13,9 (6,9÷15,6)
37940901
8.520,00
Pannello comandi remoto touch screen
37900812
568,00
Valvola deviatrice e sonda per ACS
37900817
210,00
Antivibranti in gomma
62391000
156,00
Centralina web server
con interfaccia seriale RS 485
37900813
900,00
37900818
37900819
260,00
290,00
37900820
210,00
37900828
37900829
37900830
1.040,00
1.100,00
1.200,00
37900831
180,00
Modello
Codice
Accessori HPE 06÷15 INVERTER
mod. HPE 06 - 09
mod. HPE 12 - 15
Kit antigelo
Adattatore bus
per terminali idronici
mod. 50 litri
mod. 75 litri
mod. 90 litri
Serbatoio tecnico inerziale
montato in fabbrica
Vaso di espansione da 18 litri
143
HPE 06÷15 INVERTER
Pompe di calore inverter aria/acqua con ventilatori assiali
Accessori HPE 06÷15 INVERTER
Codice
€
Serbatoio di accumulo A_BKP S per acqua calda sanitaria
vetroporcellanato con scambiatore maggiorato
Dimensioni
Diametro esterno
Altezza totale
Scambiatore solare
Scambiatore PdC
Attacchi ricircolo
Entrata/uscita PdC
Peso a vuoto
U.M. 500
mm 650
mm 1645
m2
1,9
4,2
m2
1/2
”
1 1/4
”
260
kg
600
650
1895
2,2
5,7
1/2
1 1/4
305
800
790
1760
2,2
5,2
1
1 1/4
320
1000
790
2085
3,6
6,0
1
1 1/4
330
A_BKP S 500 l
37304300
2.580,00
A_BKP S 600 l
37304301
2.900,00
A_BKP S 800 l
37304302
3.550,00
A_BKP S 1000 l
37304303
4.130,00
Dimensioni HPE 06÷15 INVERTER
09
06
HPE INV
1229
1134
L
368
373
P
861
719
H
Valori espressi in mm
12
1258
448
1402
15
1258
448
1402
Tabella dati tecnici pompe di calore HPE 06÷15 INVERTER
DESCRIZIONE
Potenza Frigorifera (1)
Potenza Assorbita (1)
E.E.R. (1)
Potenza Frigorifera (2)
Potenza Assorbita (2)
E.E.R. (2)
Potenza Termica (3)
Potenza Assorbita (3)
C.O.P. (3)
Potenza Termica (4)
Potenza Assorbita (4)
C.O.P. (4)
ESEER (6)
Efficienza energetica
Tipo Compressore
Ventilatori
Potenza Pompa (3)
Alimentazione
Corrente max
Livello Sonoro (5)
Portata Acqua
Prevalenza utile
Attacchi Idraulici
Min. Volume Acqua
Peso in esercizio
(1)
(2)
(3)
(4)
(*)
U.M.
kW
kW
W/W
kW
kW
W/W
kW
kW
W/W
kW
kW
W/W
WW
HPE 06
5,09 (2,5÷5,6*)
1,27
4,02
3,92 (1,8÷4,4*)
1,28
3,07
5,77 (2,6÷6,2*)
1,39
4,15
5,46 (2,5÷5,8*)
1,63
3,34
6,20
n° x kW
W
Rotary
1 x 0,156
63
A
dB(A)
m3/h
kPa
”
l
kg
12,1
44/50
0,99
56
HPE 12
HPE 09
11,57 (4,9÷12,4*)
8,31 (4,4÷8,9*)
2,88
2,20
4,01
3,78
7,76 (3,5÷10,1*)
6,14 (3,2÷7,6*)
2,60
2,06
2,98
2,97
12,40 (5,1÷13,2*)
9,06 (4,7÷9,9*)
2,95
2,21
4,21
4,11
11,66 (4,8÷12,4*)
8,80 (4,5÷9,3*)
3,41
2,67
3,42
3,30
6,37
5,78
A+ (7) A++ (8)
Twin Rotary
2 x 0,144
87
Twin Rotary
1 x 0,188
63
230V/1/50Hz
20,0
45/53
1,56
33
HPE 15
13,17 (6,5÷14,7*)
3,44
3,83
9,92 (4,6÷12,1*)
3,37
2,94
14,16 (6,6÷15,8*)
3,45
4,11
13,75 (6,2÷14,5*)
4,25
3,24
5,98
24,9
46/54
2,11
46
Scroll
2 x 0,180
87
400V/3/50Hz
11,3
46/54
2,44
38
35
147
45
152
1M
25
92
18
73
(5)
(6)
(7)
(7)
Acqua refrigerata da 23 a 18 °C, temp. aria esterna 35 °C.
Acqua refrigerata da 12 a 7 °C, temp. aria esterna 35 °C.
Acqua riscaldata da 30 a 35 °C, temp. aria esterna 7 °C b.s./6 °C b.u.
Acqua riscaldata da 40 a 45 °C, temp. aria esterna 7 °C b.s./6 °C b.u.
Solo con funzione Hz max
144
Livello medio di pressione sonora in campo libero a 1 m dall’unità
(Q=2) secondo ISO 3746
Acqua refrigerata da 23 a 18 °C
Classe di efficienza stagionale per applicazioni di bassa temperatura
Classe di efficienza stagionale per applicazioni di media temperatura
