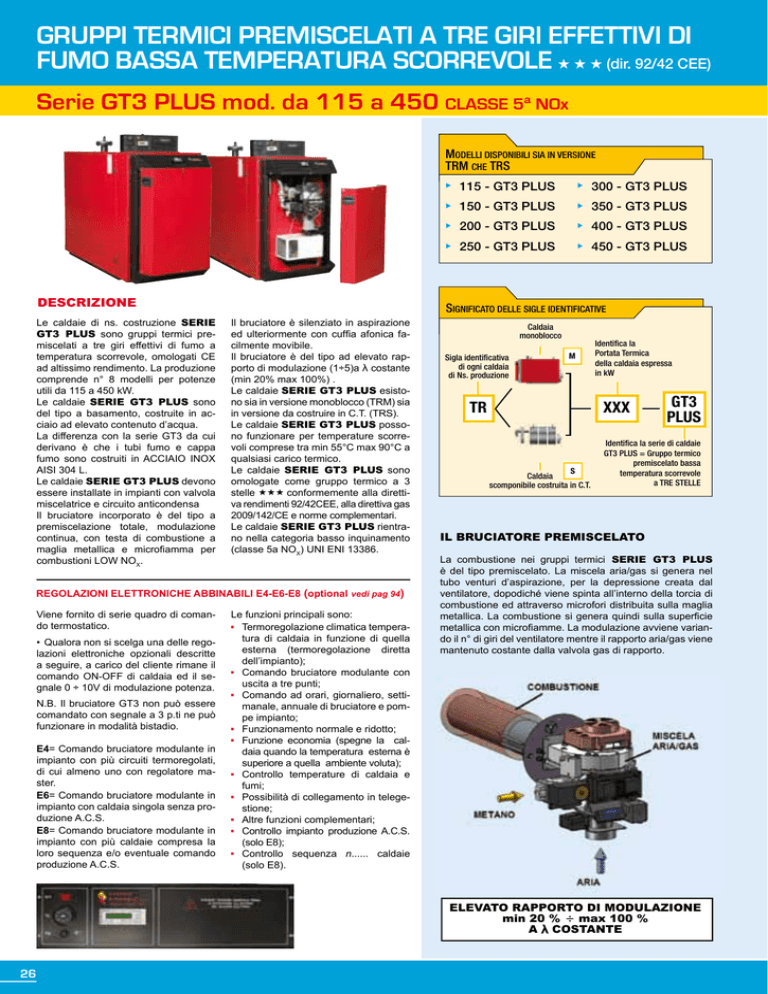

CALDAIE RAVASIO serie gt3 plus

CALDAIE RAVASIO serie gt3 plus
GRUPPI TERMICI PREMISCELATI A TRE GIRI EFFETTIVI DI
FUMO BASSA TEMPERATURA SCORREVOLE H H H (dir. 92/42 CEE)
Serie GT3 PLUS mod. da 115 a 450 CLASSE 5ª NOx
MOdeLLi diSpONiBiLi Sia iN veRSiONe
TRM CHe TRS
DESCRIZIONE
Le caldaie di ns. costruzione SERIE
GT3 PLUS sono gruppi termici premiscelati a tre giri effettivi di fumo a
temperatura scorrevole, omologati CE
ad altissimo rendimento. La produzione
comprende n° 8 modelli per potenze
utili da 115 a 450 kW.
Le caldaie SERIE GT3 PLUS sono
del tipo a basamento, costruite in acciaio ad elevato contenuto d’acqua.
La differenza con la serie GT3 da cui
derivano è che i tubi fumo e cappa
fumo sono costruiti in ACCIAIO INOX
AISI 304 L.
Le caldaie SERIE GT3 PLUS devono
essere installate in impianti con valvola
miscelatrice e circuito anticondensa
Il bruciatore incorporato è del tipo a
premiscelazione totale, modulazione
continua, con testa di combustione a
maglia metallica e microfiamma per
combustioni LOW NOX.
• Qualora non si scelga una delle regolazioni elettroniche opzionali descritte
a seguire, a carico del cliente rimane il
comando ON-OFF di caldaia ed il segnale 0 ÷ 10V di modulazione potenza.
N.B. Il bruciatore GT3 non può essere
comandato con segnale a 3 p.ti ne può
funzionare in modalità bistadio.
E4= Comando bruciatore modulante in
impianto con più circuiti termoregolati,
di cui almeno uno con regolatore master.
E6= Comando bruciatore modulante in
impianto con caldaia singola senza produzione A.C.S.
E8= Comando bruciatore modulante in
impianto con più caldaie compresa la
loro sequenza e/o eventuale comando
produzione A.C.S.
115 - GT3 PLUS
u
300 - GT3 PLUS
u
150 - GT3 PLUS
u
350 - GT3 PLUS
u
200 - GT3 PLUS
u
400 - GT3 PLUS
u
250 - GT3 PLUS
u
450 - GT3 PLUS
SigNiFiCaTO deLLe SigLe ideNTiFiCaTive
Il bruciatore è silenziato in aspirazione
ed ulteriormente con cuffia afonica facilmente movibile.
Il bruciatore è del tipo ad elevato rapporto di modulazione (1÷5)a λ costante
(min 20% max 100%) .
Le caldaie SERIE GT3 PLUS esistono sia in versione monoblocco (TRM) sia
in versione da costruire in C.T. (TRS).
Le caldaie SERIE GT3 PLUS possono funzionare per temperature scorrevoli comprese tra min 55°C max 90°C a
qualsiasi carico termico.
Le caldaie SERIE GT3 PLUS sono
omologate come gruppo termico a 3
stelle  conformemente alla direttiva rendimenti 92/42CEE, alla direttiva gas
2009/142/CE e norme complementari.
Le caldaie SERIE GT3 PLUS rientrano nella categoria basso inquinamento
(classe 5a NOX) UNI ENI 13386.
REGOLAZIONI ELETTRONICHE ABBINABILI E4-E6-E8 (optional vedi pag 94)
Viene fornito di serie quadro di comando termostatico.
u
Le funzioni principali sono:
3 Termoregolazione climatica temperatura di caldaia in funzione di quella
esterna (termoregolazione diretta
dell’impianto);
3 Comando bruciatore modulante con
uscita a tre punti;
3 Comando ad orari, giornaliero, settimanale, annuale di bruciatore e pompe impianto;
3 Funzionamento normale e ridotto;
3 Funzione economia (spegne la caldaia quando la temperatura esterna è
superiore a quella ambiente voluta);
3 Controllo temperature di caldaia e
fumi;
3 Possibilità di collegamento in telegestione;
3 Altre funzioni complementari;
3 Controllo impianto produzione A.C.S.
(solo E8);
3 Controllo sequenza n...... caldaie
(solo E8).
Caldaia
monoblocco
Sigla identificativa
di ogni caldaia
di Ns. produzione
M
identifica la
portata Termica
della caldaia espressa
in kW
XXX
tr
S
Caldaia
scomponibile costruita in C.T.
Gt3
PLUS
identifica la serie di caldaie
gT3 pLUS = gruppo termico
premiscelato bassa
temperatura scorrevole
a TRe STeLLe
IL BRUCIATORE PREMISCELATO
La combustione nei gruppi termici SERIE GT3 PLUS
è del tipo premiscelato. La miscela aria/gas si genera nel
tubo venturi d’aspirazione, per la depressione creata dal
ventilatore, dopodiché viene spinta all’interno della torcia di
combustione ed attraverso microfori distribuita sulla maglia
metallica. La combustione si genera quindi sulla superficie
metallica con microfiamme. La modulazione avviene variando il n° di giri del ventilatore mentre il rapporto aria/gas viene
mantenuto costante dalla valvola gas di rapporto.
ELEVATO RAPPORTO DI MODULAZIONE
min 20 % max 100 %
A λ COSTANTE
26
Conformi alle direttive
gas 2009/142/CE
Rendimenti 92/42 CEE
Norme complementari
STRUTTURA
Costruite interamente presso le nostre officine con
moderni procedimenti automatici e manuali, le caldaie
SERIE GT3 PLUS comprendono essenzialmente:
1. Struttura meccanica portante in acciaio di elevato spessore;
2. Corpo a doppio fasciame semicilindrico con telaio centrale;
3. Focolare di ampio volume passante a fondo bagnato e
dilatazione libera;
4. Fascio tubiero con tubi da fumo in acciaio inox AISI
304L sp. 3,5 mm disposto inferiormente al focolare;
5. Turbolatori ad elevata efficienza estraibili in Acciaio Inox;
6. Cappa fumi estraibile in acciaio inox AISI 304 L
compartimentata e con scarico eventuali condense
incorporato con portella di ispezione;
7. Portellone anteriore apribile in entrambi i sensi previa
estrazione bruciatore;
8. Isolamento integrale dell’intero corpo caldaia con lana
minerale sp. 90 mm;
9. Mantellatura del corpo caldaia, del portellone e della
cappa fumi in lamiera preverniciata a fuoco;
10. Bruciatore a premiscelazione totale modulante ad
elevato rapporto di modulazione (1 ÷ 5 a λ costante);
11. Torcia di combustione a maglia metallica per
combustioni LOW NOx;
12. Serranda aria supplementare per chiusura a 0 in off e
migliori partenze;
13. Insonorizzazione bruciatore su ingresso aria comburente
ed ulteriore insonorizzazione contenuta nella cuffia
afonica anteriore;
14. Regolazione elettronica avente funzioni di automazione
caldaia (opzionale);
15. Display controllo bruciatore.
PERCHé SCEGLIERE UN GRUPPO TERMICO GT3 O GT3 PLUS:
Rispetto ad un abbinamento caldaia 3GF con bruciatore a modulazione meccanica:
•
•
•
ISOLAMENTO TERMICO
L’isolamento termico delle caldaie SERIE GT3 PLUS
è costituito da materassino in lana minerale alluminata
ad alta densità e spessore, avvolto sul fasciame esterno e da mantellatura del corpo caldaia e del portellone
anteriore.
La mantellatura è composta da pannelli in lamiera preverniciata a fuoco.
L’isolamento delle caldaie SERIE GT3 PLUS è quindi particolarmente efficiente e le dispersioni di calore in
ambiente sono ridotte a valori irrisori e comunque molto inferiori ai minimi previsti dalle normative europee.
La mantellatura è completata anteriormente da cuffia
afonica fono-termoisolata.
•
Silenziosità ineguagliabile
Rapporto di modulazione di potenza effettivo min 20% - max 100 %
Gli abbinamenti bruciatore tradizionale soffiato /caldaia non sono mai perfettamente compatibili per via delle potenze max che distintamente non coincidono: si
scelgono spesso bruciatori con potenza max erogabile molto superiore rispetto a
quella di caldaia poiché il bruciatore di taglia inferiore non la raggiunge.
In questo modo vengono penalizzati molto i rendimenti poiché il bruciatore che
magari vanta un rapporto di modulazione 1:5 (riferito a piena potenza) nella
realtà funziona in campo con rapporti molto piu bassi.
Il bruciatore premiscelato mod. GT3 nasce invece come parte integrante della
caldaia, progettato per erogare la sua potenza max e mantenere il rapporto di
modulazione 1:5 permettendole di funzionare per oltre l’80% della stagione di
riscaldamento in modulazione continua della potenza evitando gli on/off dispendiosi e inquinanti.
Combustione a λ costante
In un bruciatore soffiato tradizionale, la miscelazione aria/gas avviene sulla
testa di combustione: quando le potenze erogate sono basse, la miscelazione
ha scarsa efficienza cosicché si deve dare molta più aria (O2) per non incorrere
in formazione di CO.
Ciò comporta combustioni con ossigeno residuo alle minime potenze molto alti
a tutto discapito dei rendimenti di combustione
Il bruciatore premiscelato GT3 miscela aria e gas già all’interno del ventilatore
inviandola alla torcia di combustione già miscelata.
La valvola gas proporzionale mantiene poi i valori di combustione costanti con
02 residuo molto basso anche alle minime potenze.
Basso consumo elettrico
Un bruciatore tradizionale modula la potenza azionando valvola gas e serranda
aria con ventilatore comunque sempre a pieno n° di giri e quindi impiegando
sempre la max potenza elettrica.
Il bruciatore premiscelato GT3 modula la potenza variando il n° di giri ventilatore
impiegando quindi la sola potenza necessaria con risparmio elettrico rispetto ad
uno tradizionale anche del 50%.
27
GRUPPI TERMICI PREMISCELATI A TRE GIRI EFFETTIVI DI
FUMO BASSA TEMPERATURA SCORREVOLE H H H (dir. 92/42 CEE)
Serie GT3 PLUS mod. da 115 a 450 CLASSE 5ª NOx
DATI TECNICI
CALDAIA SERIE GT3 PLUS
kW
kcal/h
POTENZA TERMICA (Utile) 100%
Tm 80 °C Tr 60 °C
POTENZA TERMICA (Utile) 100%
Tm 50 °C Tr 30 °C
PORTATA TERMICA (Focolare)
A LUNGHEZZA CORPO CALDAIA
B LUNGHEZZA TOTALE CALDAIA
C LARGHEZZA PIASTRE
C2 LARGHEZZA TOTALE CALDAIA
D ALTEZZA CALDAIA
E ALTEZZA TOTALE
F1 INTERASSE FLANGE
F2 INTERASSE FLANGE ATT.SUP.
G h - GAS
G1 INTERASSE GAS
G2 INTERASSE GAS
H h - CAMINO
I
h – SCARICO CONDENSA
L h – SCARICO (S)
PESO
CONTENUTO ACQUA
CONTROPRESSIONE
PORTATA MASSICA FUMI (λ 1,1)
RENDIMENTO 100% * (80/60 °C)
RENDIMENTO 100% * (50/30 °C)
RENDIMENTO 30% * (50/30 °C)
TEMPERATURA MAX FUMI Pmax (80/60 °C)
TEMPERATURA MIN RITORNO
PRESSIONE MAX ESERCIZIO
CATEGORIA DI RENDIMENTO (Dir. 92/42)
OMOLOGAZIONE CE
PERDITE AL CAMINO CON BRUCIATORE ACCESO
PERDITE AL MANTELLO
POTENZA ELETTRICA ASSORBITA
DIMA
MODELLI
150
200
250
143,1
123.066
189,6
163.056
237,0
203.820
kW
112,1
146,3
194,0
242,5
kcal/h
96.406
125.818
166.840
208.550
kW
115
150
200
250
kcal/h
98.900
129.000
172.000
215.000
mm
1.014
1.114
1.220
1.420
mm
1.725
1.825
1.995
2.195
mm
690
690
760
760
mm
734
734
804
804
mm
1.202
1.202
1.372
1.372
mm
1.310
1.310
1.470
1.470
mm
712
712
790
790
mm
585
685
770
970
mm
1.177
1.177
1.348
1.348
mm
162
162
167
167
mm
245
245
245
245
mm
384
384
436
mm
101
101
122
436
122
mm
87
87
94
94
kg
630
660
960
1020
litri
352
386
517
619
mbar
1,0
1,1
1,8
2,9
kg/h
166
216
289
361
%
95,4
95,4
94,8
94,8
%
97,5
97,5
97,0
97,0
%
103,7
103,7
104,8
104,8
°C
120
120
120
120
°C
45
45
45
45
bar
5
5
5
5
stelle
3
3
3
3
0068/ETI-GAS/087-2011 del 23/12/11
%PN
4,1
4,1
4,5
%PN
0,5
0,5
0,5
4,5
W
290
290
410
0,5
410
1GT3 PLUS
06GT3 PLUS
115-150
200-250-300
350-400-450
A1 MANDATA
DN 65 PN 10
DN 80 PN 10
DN 100 PN 10
A2 RITORNO
DN 65 PN 10
DN 80 PN 10
DN 100 PN 10
1”1/4
1”1/2
2”
A5 SCARICO CALDAIA
1”
1”1/2
1”1/2
A6 SCARICO CONDENSA
1”
1”
1”
200
220
250
A4 GAS-METANO
A7 CAMINO
A8 PRELIEVO FUMI
A9 CONNESSIONI ELETTRICHE
28
115
109,7
94.342
3/8”
3/8”
3/8”
SPINATE
SPINATE
SPINATE
300
350
400
450
285,0
245.100
333,3
286.638
382,0
328.520
429,8
369.628
291,0
340,3
390,0
438,8
250.260
292.658
335.400
377.368
300
349
400
450
258.000
300.140
344.000
387.000
1.620
1.520
1.670
1.820
2.395
2.471
2.621
2.771
760
850
850
850
804
894
894
894
1.372
1.522
1.522
1.522
1.470
1.626
1.626
1.626
790
979
979
979
1170
1.046
1.196
1.346
1.348
1.522
1.522
1.522
167
183
183
183
245
424
424
424
436
473
473
473
122
108
108
108
94
124
124
124
1130
1160
1350
1420
704
779
866
942
5,2
4,3
5,7
6,2
433
505
578
650
95,0
95,5
95,5
95,5
97,0
97,5
97,5
97,5
104,8
105,9
105,9
105,9
120
120
120
120
45
45
45
45
5
5
5
5
3
3
3
3
0068/ETI-GAS/087-2011 del 23/12/11
4,5
4
4
4
0,5
0,5
0,5
0,5
410
1.160
1.160
2GT3 PLUS
1.160
OPZIONI DISPONIBILI:
 Regolazioni elettroniche:
vedi pag. 94
Alcuni dati possono subire variazioni.
29
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
