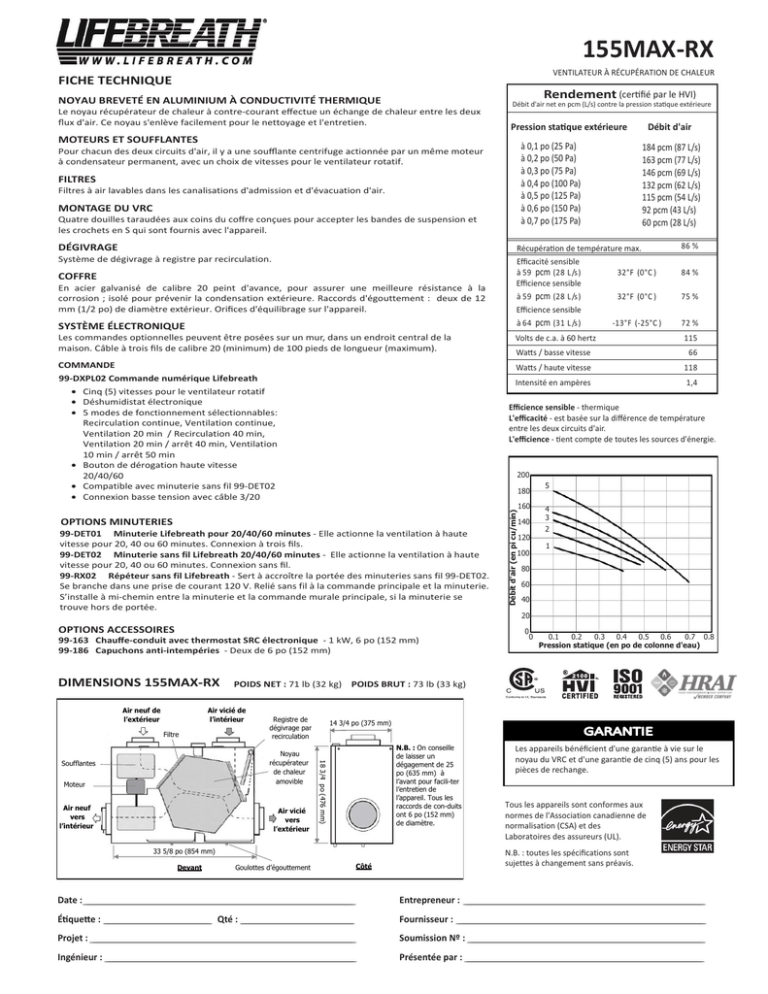

155MAX-RX
VENTILATEUR À RÉCUPÉRATION DE CHALEUR
FICHE TECHNIQUE
Rendement (certifié par le HVI)
NOYAU BREVETÉ EN ALUMINIUM À CONDUCTIVITÉ THERMIQUE
Le noyau récupérateur de chaleur à contre-courant effectue un échange de chaleur entre les deux
flux d'air. Ce noyau s'enlève facilement pour le nettoyage et l'entretien.
Débit d'air net en pcm (L/s) contre la pression statique extérieure
Pression statique extérieure
MOTEURS ET SOUFFLANTES
à 0,1 po (25 Pa)
à 0,2 po (50 Pa)
à 0,3 po (75 Pa)
à 0,4 po (100 Pa)
à 0,5 po (125 Pa)
à 0,6 po (150 Pa)
à 0,7 po (175 Pa)
Pour chacun des deux circuits d'air, il y a une soufflante centrifuge actionnée par un même moteur
à condensateur permanent, avec un choix de vitesses pour le ventilateur rotatif.
FILTRES
Filtres à air lavables dans les canalisations d'admission et d'évacuation d'air.
MONTAGE DU VRC
Quatre douilles taraudées aux coins du coffre conçues pour accepter les bandes de suspension et
les crochets en S qui sont fournis avec l'appareil.
Débit d'air
184 pcm (87 L/s)
163 pcm (77 L/s)
146 pcm (69 L/s)
132 pcm (62 L/s)
115 pcm (54 L/s)
92 pcm (43 L/s)
60 pcm (28 L/s)
DÉGIVRAGE
Récupération de température max.
86 %
COFFRE
Efficacité sensible
à 59 pcm (28 L /s )
Efficience sensible
32°F (0°C )
84 %
32°F (0°C )
75 %
-13°F (-25°C )
72 %
Système de dégivrage à registre par recirculation.
En acier galvanisé de calibre 20 peint d'avance, pour assurer une meilleure résistance à la
corrosion ; isolé pour prévenir la condensation extérieure. Raccords d'égouttement : deux de 12
mm (1/2 po) de diamètre extérieur. Orifices d'équilibrage sur l'appareil.
SYSTÈME ÉLECTRONIQUE
à 59 pcm (28 L /s )
Efficience sensible
à 64 pcm (31 L /s )
Les commandes optionnelles peuvent être posées sur un mur, dans un endroit central de la
maison. Câble à trois fils de calibre 20 (minimum) de 100 pieds de longueur (maximum).
Volts de c.a. à 60 hertz
Watts / basse vitesse
66
COMMANDE
Watts / haute vitesse
11 8
Intensité en ampères
1 ,4
99-DXPL02 Commande numérique Lifebreath
• Cinq (5) vitesses pour le ventilateur rotatif
• Déshumidistat électronique
• 5 modes de fonctionnement sélectionnables:
Recirculation continue, Ventilation continue,
Ventilation 20 min / Recirculation 40 min,
Ventilation 20 min / arrêt 40 min, Ventilation
10 min / arrêt 50 min
• Bouton de dérogation haute vitesse
20/40/60
• Compatible avec minuterie sans fil 99-DET02
• Connexion basse tension avec câble 3/20
Efficience sensible - thermique
L'efficacité - est basée sur la différence de température
entre les deux circuits d'air.
L'efficience - tient compte de toutes les sources d'énergie.
200
99-DET01 Minuterie Lifebreath pour 20/40/60 minutes - Elle actionne la ventilation à haute
vitesse pour 20, 40 ou 60 minutes. Connexion à trois fils.
99-DET02 Minuterie sans fil Lifebreath 20/40/60 minutes - Elle actionne la ventilation à haute
vitesse pour 20, 40 ou 60 minutes. Connexion sans fil.
99-RX02 Répéteur sans fil Lifebreath - Sert à accroître la portée des minuteries sans fil 99-DET02.
Se branche dans une prise de courant 120 V. Relié sans fil à la commande principale et la minuterie.
S’installe à mi-chemin entre la minuterie et la commande murale principale, si la minuterie se
trouve hors de portée.
OPTIONS ACCESSOIRES
99-163 Chauffe-conduit avec thermostat SRC électronique - 1 kW, 6 po (152 mm)
99-186 Capuchons anti-intempéries - Deux de 6 po (152 mm)
Air neuf de
l’extérieur
POIDS NET : 71 lb (32 kg)
Air vicié de
l’intérieur
Filtre
Registre de
dégivrage par
recirculation
Moteur
Air neuf
vers
l’intérieur
Air vicié
vers
l’extérieur
120
100
4
3
2
1
80
60
40
20
0
0
0.1
0.3
0.4
0.5
0.6
0.7 0.8
0.2
Pression statique (en po de colonne d'eau)
14 3/4 po (375 mm)
N.B. : On conseille
de laisser un
dégagement de 25
po (635 mm) à
l’avant pour facili-ter
l’entretien de
l’appareil. Tous les
raccords de con-duits
ont 6 po (152 mm)
de diamètre.
33 5/8 po (854 mm)
Devant
160
140
5
POIDS BRUT : 73 lb (33 kg)
18 3/4 po (476 mm)
Noyau
récupérateur
de chaleur
amovible
Soufflantes
Débit d'air (en pi cu/min)
180
OPTIONS MINUTERIES
DIMENSIONS 155MAX-RX
1 15
Goulottes d’égouttement
Côté
Les appareils bénéficient d'une garantie à vie sur le
noyau du VRC et d'une garantie de cinq (5) ans pour les
pièces de rechange.
Tous les appareils sont conformes aux
normes de l'Association canadienne de
normalisation (CSA) et des
Laboratoires des assureurs (UL).
N.B. : toutes les spécifications sont
sujettes à changement sans préavis.
Date : _
Entrepreneur : _
Étiquette : _ Qté : _
Fournisseur : _
Projet : _
Soumission Nº : _
Ingénieur : _
Présentée par : _
