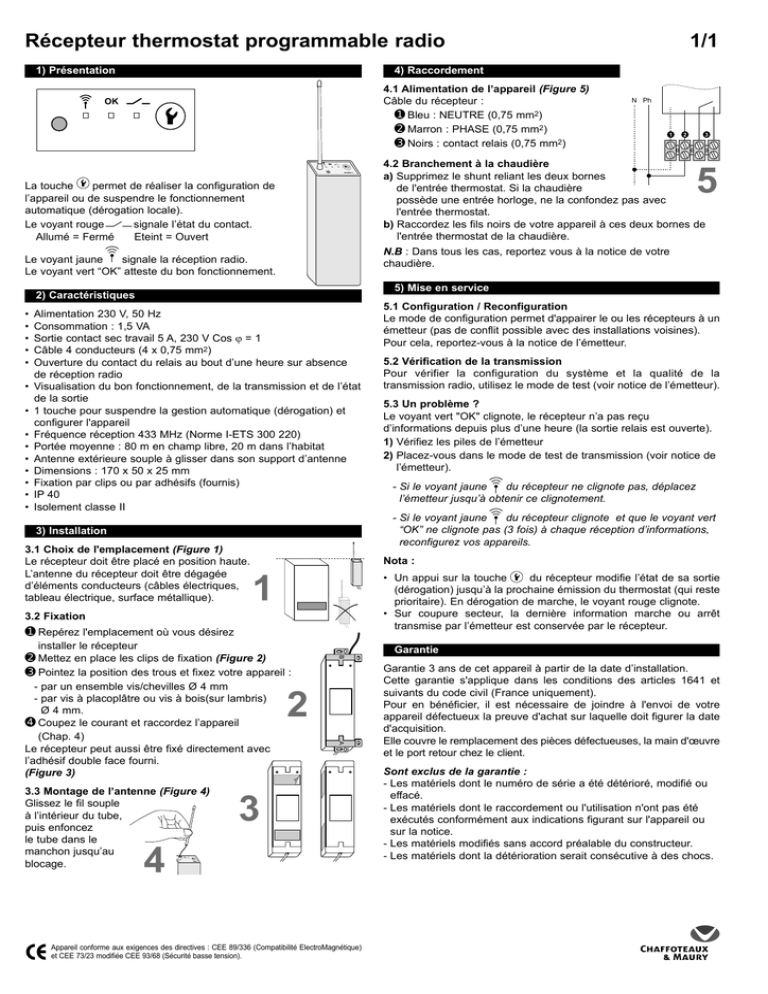

Récepteur thermostat programmable radio
1) Présentation
4) Raccordement
4.1 Alimentation de l’appareil (Figure 5)
Câble du récepteur :
➊ Bleu : NEUTRE (0,75 mm2)
➋ Marron : PHASE (0,75 mm2)
➌ Noirs : contact relais (0,75 mm2)
OK
•
•
•
•
•
•
•
2
3
N.B : Dans tous les cas, reportez vous à la notice de votre
chaudière.
5) Mise en service
2) Caractéristiques
•
1
5
Le voyant jaune
signale la réception radio.
Le voyant vert “OK” atteste du bon fonctionnement.
•
N Ph
4.2 Branchement à la chaudière
a) Supprimez le shunt reliant les deux bornes
de l'entrée thermostat. Si la chaudière
possède une entrée horloge, ne la confondez pas avec
l'entrée thermostat.
b) Raccordez les fils noirs de votre appareil à ces deux bornes de
l'entrée thermostat de la chaudière.
La touche
permet de réaliser la configuration de
l’appareil ou de suspendre le fonctionnement
automatique (dérogation locale).
Le voyant rouge
signale l’état du contact.
Allumé = Fermé
Eteint = Ouvert
•
•
•
•
•
1/1
Alimentation 230 V, 50 Hz
Consommation : 1,5 VA
Sortie contact sec travail 5 A, 230 V Cos ϕ = 1
Câble 4 conducteurs (4 x 0,75 mm2)
Ouverture du contact du relais au bout d’une heure sur absence
de réception radio
Visualisation du bon fonctionnement, de la transmission et de l’état
de la sortie
1 touche pour suspendre la gestion automatique (dérogation) et
configurer l'appareil
Fréquence réception 433 MHz (Norme I-ETS 300 220)
Portée moyenne : 80 m en champ libre, 20 m dans l’habitat
Antenne extérieure souple à glisser dans son support d’antenne
Dimensions : 170 x 50 x 25 mm
Fixation par clips ou par adhésifs (fournis)
IP 40
Isolement classe II
5.3 Un problème ?
Le voyant vert "OK" clignote, le récepteur n’a pas reçu
d’informations depuis plus d’une heure (la sortie relais est ouverte).
1) Vérifiez les piles de l’émetteur
2) Placez-vous dans le mode de test de transmission (voir notice de
l’émetteur).
- Si le voyant jaune
du récepteur ne clignote pas, déplacez
l’émetteur jusqu’à obtenir ce clignotement.
Nota :
• Un appui sur la touche
du récepteur modifie l’état de sa sortie
(dérogation) jusqu’à la prochaine émission du thermostat (qui reste
prioritaire). En dérogation de marche, le voyant rouge clignote.
• Sur coupure secteur, la dernière information marche ou arrêt
transmise par l’émetteur est conservée par le récepteur.
1
3.2 Fixation
➊ Repérez l'emplacement où vous désirez
installer le récepteur
2
A
- par un ensemble vis/chevilles Ø 4 mm
- par vis à placoplâtre ou vis à bois(sur lambris)
Ø 4 mm.
➍ Coupez le courant et raccordez l’appareil
(Chap. 4)
Le récepteur peut aussi être fixé directement avec
l’adhésif double face fourni.
(Figure 3)
Garantie
B
➋ Mettez en place les clips de fixation (Figure 2)
➌ Pointez la position des trous et fixez votre appareil :
3.3 Montage de l’antenne (Figure 4)
Glissez le fil souple
à l’intérieur du tube,
puis enfoncez
le tube dans le
manchon jusqu’au
blocage.
5.2 Vérification de la transmission
Pour vérifier la configuration du système et la qualité de la
transmission radio, utilisez le mode de test (voir notice de l’émetteur).
- Si le voyant jaune
du récepteur clignote et que le voyant vert
“OK” ne clignote pas (3 fois) à chaque réception d’informations,
reconfigurez vos appareils.
3) Installation
3.1 Choix de l'emplacement (Figure 1)
Le récepteur doit être placé en position haute.
L’antenne du récepteur doit être dégagée
d’éléments conducteurs (câbles électriques,
tableau électrique, surface métallique).
5.1 Configuration / Reconfiguration
Le mode de configuration permet d'appairer le ou les récepteurs à un
émetteur (pas de conflit possible avec des installations voisines).
Pour cela, reportez-vous à la notice de l’émetteur.
3
4
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique)
et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
Garantie 3 ans de cet appareil à partir de la date d’installation.
Cette garantie s'applique dans les conditions des articles 1641 et
suivants du code civil (France uniquement).
Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre
appareil défectueux la preuve d'achat sur laquelle doit figurer la date
d'acquisition.
Elle couvre le remplacement des pièces défectueuses, la main d'œuvre
et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le numéro de série a été détérioré, modifié ou
effacé.
- Les matériels dont le raccordement ou l'utilisation n'ont pas été
exécutés conformément aux indications figurant sur l'appareil ou
sur la notice.
- Les matériels modifiés sans accord préalable du constructeur.
- Les matériels dont la détérioration serait consécutive à des chocs.
