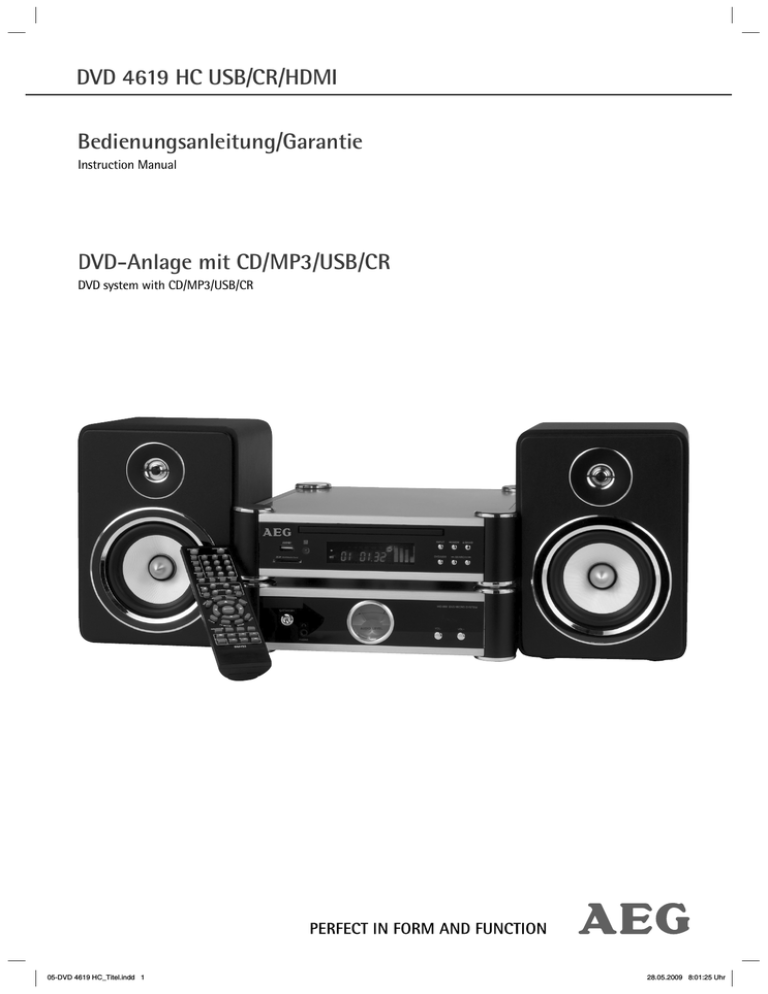

DVD 4619 HC USB/CR/HDMI
Bedienungsanleitung/Garantie
Instruction Manual
DVD-Anlage mit CD/MP3/USB/CR
DVD system with CD/MP3/USB/CR
05-DVD 4619 HC_Titel.indd 1
28.05.2009 8:01:25 Uhr
Inhalt/ Contents
2
Deutsch
Inhalt
Übersicht der Bedienelemente.............................. Seite
3
Bedienungsanleitung ............................................... Seite
4
Technische Daten....................................................... Seite
6
Garantiebedingungen .............................................. Seite
36
English
Contents
05-DVD 4619 HC_Titel.indd 2
Overview of the Components ................................Page
3
Instruction Manual ....................................................Page
39
Technical Data .............................................................Page
41
28.05.2009 8:01:26 Uhr
3
Übersicht der Bedienelemente
Overview of the Components
Abb./Fig. 1
Abb./Fig. 3
Abb./Fig. 2
05-DVD 4619 HC_Titel.indd 3
28.05.2009 8:01:26 Uhr
4
Deutsch
Geräteteile (Abb. 1 / Abb. 2)
1 SD MULTIMEDIA Card-Schlitz
2 USB Schnittstelle
3 IR Empfänger
4 CD/DVD-Fach
5 DVD Display
6 Taste „Funktionsauswahl“
(DVD/USB)
Zur Auswahl zwischen
DVD/USB und CARD.
7 Taste „Funktionsauswahl“
(INPUT)
Zur Auswahl zwischen
DVD/AUX und TUNER.
8 Taste „Wiedergabe/Pause /
Kanal speichern“ (II/MEM)
9 Taste „Öffnen/Schließen“ ()
10 Taste „Rückwärts / Kanalsuchlauf abwärts“ (I/-SEARCH)
11 Taste „Kanalsuche aufwärts /
Vorwärts“ (SEARCH+/I)
12 VOL+/- Lautstärketasten
13 Pegelanzeige
14
05-DVD 4619 HC_D.indd 4
Kopfhöreranschluss
15 Taste „Betriebsbereitschaft“
( STANDBY)
16 Standby-Kontrollleuchte
17 AUX IN Audio-Eingänge
18 Flachbandkabel-Anschluss
19 SCART-Ausgang
20 HDMI Ausgang
21 R/L Audio-Ausgänge
22 FM Antenneneingang
23 Komponenten-Video-Ausgang
24 S-Video-Ausgang
25 Masse-Anschlüsse
26 Digitaler-Audio-Ausgang
(Optisch)
27 Composite-Video-Ausgang
28 Digitaler-Audio-Ausgang
(Coaxial)
29 POWER ON/OFF Schalter
(Netz Ein-/Aus)
30 Netzanschluss
31 SPEAKERS OUTPUT
Lautsprecher-Anschlüsse
28.05.2009 8:02:28 Uhr
Deutsch
Fernbedienung (Abb. 3)
1 „“ OPEN/CLOSE: CD/DVDFach öffnen bzw. schießen.
2 Zifferntasten: Direkte Anwahl
der Kapitel oder Lied-Nummer.
3 GOTO: Passage der CD/DVD
direkt ansteuern.
4 10+: Zur Auswahl der Kapitel/
Tracks über 9. Erneuter Druck
erhöht um jeweils 10.
5 AUDIO: Audio-Einstellungen
verändern.
6 SUBTITLE/REC: Untertitel
anzeigen/ausblenden. Blendet
das Ripping Menü ein.
24 PBC: Playback-Control bei VCD
anzeigen.
25 DVD/USB/CARD: USB / CARD /
DVD Umschaltung.
26 TV-MODE: RGB/S-VIDEO/YUV
Umschaltung.
27 MEM: Im Radiomodus zum
Speichern von Radiosendern.
28 Richtungstasten: Navigation
im Bildschirmmenü.
29 ANGLE: Bildwinkel auswählen.
7 I/STATION+: Sprung zum
nächsten Kapitel oder Lied. Im
Radiomodus zum Durchschalten der gespeicherten
Radiosender.
30 MENU: Hauptmenü der DVD/
VCD anzeigen.
8 „II“: Die Wiedergabe starten.
Bild anhalten. Film weiter
abspielen mit der Taste „II“.
32 /SEARCH-: Schnellrücklauf.
Im Radiomodus zum Einstellen/
Suchen eines Radiosenders.
9 /SEARCH+: Schnellvorlauf.
Im Radiomodus zum Einstellen/
Suchen eines Radiosenders.
10 STEP: Bild anhalten. Erneuter
Druck zeigt das nächste Bild.
Film weiter abspielen mit der
Taste „II“.
11 RETURN: Rückkehr zum
Vormenü.
12 SETUP: Setup-Menü starten.
13 ENTER: Die Eingabe bestätigen.
14 TITLE: Titelmenü der DVD/VCD
anzeigen.
15 ZOOM: Ein- oder Auszoomen.
16 EQ: Hallmodus einstellen.
31 SLOW: Zeitlupe. Film weiter
abspielen mit der Taste „II“.
33 „“: Wiedergabe stoppen.
34 I/STATION-: Sprung zum
vorherigen Kapitel oder Lied.
Im Radiomodus zum Durchschalten der gespeicherten
Radiosender.
35 L/R / ST/MO: Schaltet zwischen dem rechten und dem
linken Kanal um. Im Radiomodus zum Umschalten zwischen
Stereo und Mono.
36 P/N: AUTO/NTSC/PAL
Farbnormumschaltung.
17 VFD: Zum Umschalten des
Display Spektrums (Ausschlag
von oben/unten).
37 REPEAT: Titel, Kapitel, etc.
wiederholen.
18 VOL+: Lautstärke erhöhen.
38 A-B: Auswahl der zu wiederholenden Passage.
19 VOL -: Lautstärke vermindern.
20 BASS: Bässe einstellen.
21 TREB: Höhen einstellen.
22 INPUT: Zur Auswahl zwischen
DVD/AUX und TUNER.
23 „ “:Stummschalten.
05-DVD 4619 HC_D.indd 5
5
39 PROG: Playlist aufrufen.
40 OSD: Wiedergabestatus auf
Bildschirm anzeigen.
41 „ “ STANDBY: StandbyModus aktivieren.
28.05.2009 8:02:29 Uhr
6
Deutsch
Technische Daten
Geräteart
Modell
Spannung
Leistung
Abmessungen (B x H x T)
Gewicht
Laser
Signalformat
Signal-Rauschabstand
Video-Ausgang
Analoger Audio-Ausgang
Digitaler Audio-Ausgang
Y/Cb/Cr-Ausgang
S-Video-Ausgang
Betriebsumgebung
Kompatible Medien
DVD Anlage mit CD/MP3/USB/CR
DVD 4619 HC USB/CR/HDMI
230 V, 50 Hz
48 W
254 x 142 x 325 mm
10 kg
Halbleiter-Laser
PAL
>= 90 dB
1,0 V (P-P) 75 Ω
2,0 V (P-P)
0,5 V (P-P) 75 Ω
(Y) 1,0 V (P-P), 75 Ω
(Pb)/(Pr) 0,7 V (P-P), 75 Ω
(Y) 1,0 V (P-P), 75 Ω
(C) 286 mV (P-P), 75 Ω
5°C bis 35°C, ebener Untergrund
DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
Video CD (von CD Disc, CD-R/RW)
Regionalcode
Musikleistung
05-DVD 4619 HC_D.indd 6
MP3 files (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
100 W (PMPO)
28.05.2009 8:02:29 Uhr
Deutsch
Inhaltsverzeichnis
7
Geräteteile .....................................................................................................4
Fernbedienung .............................................................................................5
Technische Daten .........................................................................................6
Sicherheitshinweise .....................................................................................9
Aufstellen und Anschließen ..................................................................... 11
Inbetriebnahme ..........................................................................................12
Über den DVD-Player ................................................................................17
Medien wiedergeben .................................................................................18
Im Dateimodus arbeiten ...........................................................................22
Voreinstellungen ändern ...........................................................................27
Radioprogramme einstellen ......................................................................34
AUX IN (R/L) Eingangsbuchsen ................................................................34
Fehlerbehebung .........................................................................................35
Entsorgung .................................................................................................36
ETV Garantiebedingungen ........................................................................36
ETV Garantieabwicklung ...........................................................................37
Konformitätserklärung ..............................................................................37
OSD-Menü-Übersicht ................................................................................38
05-DVD 4619 HC_D.indd 7
28.05.2009 8:02:30 Uhr
8
Deutsch
Vielen Dank!
Es freut uns, dass Sie sich für die DVD Anlage mit CD/MP3/USB/CR
DVD 4619 HC entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den
Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: hotline@etv.de
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.
05-DVD 4619 HC_D.indd 8
28.05.2009 8:02:30 Uhr
Deutsch
9
Sicherheitshinweise
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder
Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder
Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen
können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können,
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden.
Es besteht Erstickungsgefahr.
Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders
auf Folgendes:
Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
Gerät gewickelt ist.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme
des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des
Gerätes angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
in das Gerät gelangen.
Öffnen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
05-DVD 4619 HC_D.indd 9
28.05.2009 8:02:30 Uhr
10
Deutsch
Laser
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das zugehörige Etikett befindet sich außen auf dem Gerät.
Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:
Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu
zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
durch den Hersteller oder seinen Kundendienst durchführen.
Transport
Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese
vor dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
Standort
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
Schützen Sie das Gerät vor Witterungseinflüssen. Verwenden Sie es
nie im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf
das Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von
Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht
blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Betrieb
Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner ➯ Seite
29, „Allgemeines Setup-Menü“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät befindet.
Die DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt
werden.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.
05-DVD 4619 HC_D.indd 10
28.05.2009 8:02:31 Uhr
Deutsch
Bestimmungsgemäße
Verwendung
11
Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:
Abspielen von Video-DVDs/Video CDs.
Abspielen von Audio-CDs.
Empfang von Radioprogrammen.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
Defekt
Sollte das Gerät einmal defekt sein:
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um
Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
fallengelassen oder anderweitig beschädigt, muss das Gerät von einem
autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät
vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
Setzen Sie sich mit der Service-Hotline in Verbindung
➯ Seite 37, „Garantieabwicklung“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originaverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die
Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
Aufstellen
1. Stellen Sie die Gerätekomponenten übereinander auf eine stabile,
waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Verbinden Sie das Netzkabel mit der Netzanschlussbuchse (Abb. 2/30)
auf der Rückseite des Gerätes.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
HINWEIS:
Stellen Sie die DVD-Player Gerätekomponente nach oben.
05-DVD 4619 HC_D.indd 11
28.05.2009 8:02:31 Uhr
12
Deutsch
Aufstellen der Lautsprecher
HINWEIS:
Stecken Sie den Stecker des DVD Players erst in die Steckdose, wenn alle
Lautsprecherboxen und Anschlüsse korrekt verkabelt sind!
1. Entfernen Sie ca. 1,5 cm der Kabelisolierung.
2. Verdrehen Sie das Kabelende.
3. Öffnen Sie die Kabelklemme, indem Sie auf die Lasche drücken.
4. Klemmen Sie nun das beiliegende Lautsprecherkabel an die Lautsprecher an. Achten Sie dabei auf die richtige Polarität (schwarz an
schwarz und rot an rot).
5. Schließen Sie nun das andere Kabelende entsprechend an den
SPEAKERS OUTPUT des DVD Players an.
HINWEIS:
Achten Sie darauf, dass sich blanke Drähte nicht berühren/kreuzen.
Kurzschlussgefahr!
Inbetriebnahme
Batterien in
Fernbedienung einsetzen
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen.
Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht
benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken
sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt
aufsuchen.
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen
nicht zusammen verwendet werden. Unterschiedliche Batterietypen
weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und
neue Batterien nicht zusammen. Ein gemeinsamer Einsatz alter und
neuer Batterien kann die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben.
Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land
geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen
Sie Batterien niemals ins Feuer!
HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig (+ und
-) in das Batteriefach ein. Beginnen Sie jeweils mit dem negativen
Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
05-DVD 4619 HC_D.indd 12
28.05.2009 8:02:31 Uhr
Deutsch
13
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVDPlayer übertragen. Achten Sie daher darauf, dass der DVD-Player nicht
in direktem Sonnenlicht steht. Die Übertragung der Signale von der
Fernbedienung zum DVD-Player könnte unmöglich sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der
Fernbedienung zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel
der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links,
oben und unten 30° nicht überschreiten.
Flachbandkabel anschließen
Verbinden Sie die beiden Gerätekomponenten mit dem Flachbandkabel.
Stecken Sie die Kabelenden des Flachbandkabels in die entsprechenden Buchsen auf der Rückseite der Geräte.
Abb. 2/18
Masse Verbindung anschließen
Verbinden Sie die Masse-Anschlüsse der beiden Gerätekomponenten mit
dem Massekabel.
Lösen Sie die Schraubklemmen auf der Rückseite der Geräte.
Führen Sie die Massestecker um die Schraubgewinde und drehen Sie
anschließend die Schraubklemmen wieder fest.
Abb. 2/26
Videokabel anschließen
Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu ihrem
Fernsehgerät oder Video-Projektor übertragen.
Sie haben fünf verschiedene Möglichkeiten, den DVD-Player mit ihrem
Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von
Ihrem Wiedergabegerät eine Möglichkeit aus.
HINWEIS:
Sofern Sie keine SCART- oder HDMI-Verbindung verwenden, müssen Sie
in jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung
der Audio-Daten (also des Tons) herstellen.
SCART
Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite
des Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres
Wiedergabegerätes.
Abb. 2/19
05-DVD 4619 HC_D.indd 13
28.05.2009 8:02:31 Uhr
14
Deutsch
HDMI Anschluss
Eine Verbindung mit einem HDMI-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit HDMI werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den HDMI-Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/20
2. Stecken Sie den HDMI-Stecker in die entsprechende Buchse ihres
Wiedergabegerätes.
HINWEIS:
Wählen Sie im Menü „Videoeinstellungen“ das Untermenü „HDMI
Einstellung“ aus. Wählen Sie anschließend im Menü „HDMI“ die Option
„Ein“ aus.
Komponenten-Video
Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr
für eine sehr gute Wiedergabequalität.
Mit Komponenten-Video werden nur Video-Signale übertragen.
1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des
DVD-Players.
Abb. 2/23
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wiedergabegerätes.
Wählen Sie im Menü „Videoeinstellungen“ das Untermenü „Kompon.“
aus. Stellen Sie die Option „YUV“ ein.
S-Video
Eine Verbindung mit einem S-Video-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit S-Video werden nur Video-Signale übertragen.
1. Stecken Sie den S-Video-Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/24
2. Stecken Sie den S-Video-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Composite-Video
Mit Composite-Video werden nur Video-Daten übertragen.
1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Abb. 2/28
Audio-Kabel anschließen
Sie können zwischen drei Übertragungsverfahren für die Ton-Signale
wählen.
Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernsehgerät oder über einen Stereo-Verstärker ausgegeben werden soll.
Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder
an einen Verstärker an.
05-DVD 4619 HC_D.indd 14
28.05.2009 8:02:32 Uhr
Deutsch
15
HINWEIS:
Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie
diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist
die Installation einfacher.
Stereo
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken
Audiokanal mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie die Audio-Stecker in die Buchsen auf der Rückseite des
Gerätes.
Abb. 2/21
2. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen ihres
Wiedergabegerätes oder Ihres Verstärkers.
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/29
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
Optisch
Verbinden Sie ein optisches Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den optischen Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/27
2. Stecken Sie den optischen Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
AUX IN - Eingang
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken
Tonkanal mit Ihrem Ausgabegerät.
1. Stecken Sie die Audio-Stecker in die Buchsen auf der Rückseite des
Gerätes.
Abb. 2/17
Antennenanschluss
2. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen Ihres
Ausgabegerätes.
Antenneneingang
Dieses Gerät verfügt über einen eingebauten FM Radioempfänger.
FM/UKW Empfang:
Verbinden Sie das Kabel Ihrer Antennenanlage mit der FM Buchse auf
der Rückseite des Gerätes.
Abb. 2/22
05-DVD 4619 HC_D.indd 15
28.05.2009 8:02:32 Uhr
16
Deutsch
Eingänge an der Geräteseite
USB Eingang
Stecken Sie ein USB Speichermedium direkt in die entsprechende Buchse
des Gerätes.
Abb. 1/2
Speicherkarten Einschub
Schieben Sie eine MMC bzw. SD Speicherkarte in den Karteneinschub auf
der Vorderseite des Gerätes.
Abb. 1/1
Gerät einschalten
Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den
Netz-Ein-/Aus-Schalter „POWER“ auf der Rückseite des Gerätes auf „ON“
stellen. Sollte sich das Gerät anschließend im Standby Modus befinden,
betätigen Sie die Taste STANDBY am Gerät (Abb. 1/15) oder an der Fernbedienung (Abb. 3/41), um das Gerät einzuschalten.
Abb. 2/30
05-DVD 4619 HC_D.indd 16
28.05.2009 8:02:33 Uhr
Deutsch
17
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen ➯ Seite 6, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“
beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem
Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von
Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen
kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs,
DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs
abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder).
Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass
die DVD finalisiert wurde. Weitere Informationen hierzu finden Sie in der
Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.
Begriffe
Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet.
Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt.
Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“
hingegen Unterabschnitte dieses Films.
HDMI: High Definition Multimedia Interface ist eine Schnittstelle zur
Übertragung hochauflösender digitaler Videodaten sowie digitaler
Audiodaten.
MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große
Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.
HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbaren Kompressionsverfahren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren
oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt. Dies
ist keine Fehlfunktion des Gerätes.
05-DVD 4619 HC_D.indd 17
28.05.2009 8:02:33 Uhr
18
Deutsch
Medien wiedergeben
Fernbedienung verwenden
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVDPlayers zeigt.
HINWEIS:
Sollte sich das Gerät noch nicht im DVD Modus befinden, drücken Sie
so oft auf die Taste INPUT (Abb. 3/22) der Fernbedienung, bis „DVD“ im
Display erscheint.
CD/DVD laden
1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/1).
Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/1). Das
CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/5) erscheint
zunächst die Anzeige „LOAd“. Nach kurzer Zeit wird der Typ des geladenen Mediums angezeigt (z.B. „DVD“).
Bildschirmanzeige
CD-Menü verstehen
Werden CDs abgespielt, so werden folgende Statusinformationen auf dem
Bildschirm angezeigt:
Aktueller Track/Gesamtanzahl der Tracks (1).
Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer
des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste
OSD (Abb. 3/40) der Fernbedienung, um sich weitere Zeitanzeigen
anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende.
Bildschirmanzeige
DVD-Menü verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste OSD (Abb. 3/40) anzeigen lassen.
DVD-Menü
Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer
des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste
OSD (Abb. 3/40) der Fernbedienung, um sich weitere Zeitanzeigen
anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
- verbleibende Zeit bis zum Kapitel-Ende.
05-DVD 4619 HC_D.indd 18
28.05.2009 8:02:33 Uhr
Deutsch
Wiedergabe starten
19
1. Legen Sie eine CD/DVD in das CD/DVD-Fach ➯ Seite 18, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/8) der Fernbedienung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
Wiedergabe unterbrechen
1. Drücken Sie auf die Taste „II“ (Abb. 3/8) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/8) der Fernbedienung, um die
„normale“ Wiedergabe wieder zu starten.
Audio-Sprache/
Audio-Modus ändern
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/5), um die AudioSprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind
abhängig von der DVD.
Durch wiederholtes Drücken der Taste L/R ST/MO (Abb. 3/35) können
Sie den Audio-Modus auf „Mono“ oder „Stereo“ einstellen.
Untertitel anzeigen
Drücken Sie mehrfach auf die Taste SUBTITLE/REC (Abb. 3/6), wenn
Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine
andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden
Untertitel-Sprachen sind abhängig von der DVD.
Wiedergabe stoppen
Drücken Sie während der Wiedergabe auf die Taste „“ (Abb. 3/33).
Die Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „II“ (Abb. 3/8), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „“ (Abb. 3/33), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste
„II“ (Abb. 3/8), so wird die CD/DVD von vorn abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste „I/STATION-“ (Abb. 3/34), um zum Beginn des
vorherigen Kapitels oder Tracks zu springen.
Nächstes Kapitel/
Track auswählen
Drücken Sie die Taste „I/STATION+“ (Abb. 3/7), um zum Beginn des
nächsten Kapitels oder Tracks zu springen.
Track direkt auswählen
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zifferntasten der Fernbedienung ein (Abb. 3/2).
Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.
05-DVD 4619 HC_D.indd 19
28.05.2009 8:02:33 Uhr
20
Deutsch
Passage über
Menü ansteuern
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der
Taste GOTO (Abb. 3/3).
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In
Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise
um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die
Eingabe nehmen Sie über die Zifferntasten (Abb. 3/2) vor. Nach kurzer
Zeit beginnt die Wiedergabe.
DVD-Titel/
Kapitel wiederholen
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/37). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“
oder „All“ auf dem Bildschirm sehen.
CD-Track wiederholen
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/37). Auf dem Bildschirm
erscheint die Meldung „Track“.
CD wiederholen
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/37), bis auf dem Bildschirm die Meldung „All“ erscheint.
Wiederholen beenden
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/37), bis auf dem Bildschirm keine Meldung mehr erscheint.
Passage zum
Wiederholen auswählen
Sie können eine frei gewählte Passage definieren, die automatisch wiederholt werden soll.
Gehen Sie hierzu folgendermaßen vor:
1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken Sie
dazu während der Wiedergabe einmal auf die Taste A-B (Abb. 3/38)
der Fernbedienung. Auf dem Bildschirm sehen Sie die Anzeige „A“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie ein
zweites Mal auf die Taste A-B der Fernbedienung drücken. Auf dem
Bildschirm erscheint die Anzeige „A B“. Der zuvor markierte Abschnitt
wird nun wiederholt.
Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste A-B
drücken.
HINWEIS:
Bei MP3 CDs muss die zu wiederholende Passage innerhalb eines Tracks
liegen.
DVD-Menü verwenden
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVDspezifisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 3/30), um das DVD-Menü zu
starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/28).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/13).
Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zifferntasten
(Abb. 3/2) der Fernbedienung eingeben.
05-DVD 4619 HC_D.indd 20
28.05.2009 8:02:33 Uhr
Deutsch
Schnell-Vor- oder
Zurücklauf durchführen
21
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste /SEARCH+ (Abb. 3/9) bzw. /SEARCH(Abb. 3/32), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten.
Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und
Geschwindigkeit angezeigt, z.B. „ x2“.
2. Drücken Sie mehrfach auf die Taste bzw. , um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16
oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „II“ (Abb. 3/8), um beim Erreichen der
gesuchten Passage die normale Wiedergabe zu starten.
Bildausschnitt vergrößern
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/15), um den Bildausschnitt zu
verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten ZoomFaktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder
einzustellen.
Bildwinkel ändern
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/29), um den Bildwinkel zu
ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen
Drücken Sie auf die Taste VOL + (Abb. 3/18), um die Lautstärke zu
erhöhen.
Drücken Sie auf die Taste VOL - (Abb. 3/19), um die Lautstärke zu vermindern.
HINWEIS:
Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke
des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß
einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes anpassen.
05-DVD 4619 HC_D.indd 21
28.05.2009 8:02:33 Uhr
22
Deutsch
Playlist erstellen (CD/DVD)
CD:
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist
erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PROG (Abb. 3/39). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs)
bzw. der Kapitel/Titel (bei DVDs) ein.
DVD:
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch
beim Einlegen einer neuen CD/DVD verloren.
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/28).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track
(bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein.
Verwenden Sie hierzu die Zifferntasten (Abb. 3/2).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb.
3/28) am unteren Rand der Tabelle den Befehl „Start“ auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/13)
der Fernbedienung drücken.
Playlist löschen (CD/DVD)
1. Drücken Sie auf die Taste PROG Sie sehen nun eine Tabelle (Abb. CD
bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/28) den Befehl „Stopp“
am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/13)
der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROG.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs
wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in
Dateisystemen gespeichert sind. Solche Medien liegen häufig dann vor,
wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
HINWEIS:
Sollte sich das Gerät noch nicht im DVD Modus befinden, drücken Sie
so oft auf die Taste INPUT (Abb. 3/22) der Fernbedienung, bis „DVD“ im
Display erscheint.
CD/DVD verwenden
1. Legen Sie die CD oder DVD in das Laufwerk ➯ Seite 18, „CD/DVD
laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 24, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
05-DVD 4619 HC_D.indd 22
28.05.2009 8:02:34 Uhr
Deutsch
Speicherkarte verwenden
23
Folgende Speicherkarten können Sie verwenden:
SD-Card
Multi Media Card
1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/1).
2. Drücken Sie auf die Taste DVD/USB/CARD (Abb. 3/25) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 24, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die DVD/USB/CARD Taste (Abb. 3/25).
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern.
Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.
Haben Sie auch ein Ausgabegerät an den USB Anschluss angeschlossen, so wird dessen Inhalt zuerst angezeigt. Drücken Sie ein
weiteres Mal auf die Taste DVD/USB/CARD (Abb. 3/25) um den
Inhalt der Speicherkarte angezeigt zu bekommen.
Der Dateimodus kann nur angewählt werden, wenn sich das Gerät
im DVD Modus befindet.
USB-Medium verwenden
Über den USB-Anschluss können Sie zahlreiche Geräte mit dem DVDPlayer verbinden. Beispiele für solche Geräte sind USB-Speichersticks oder
Digitalkameras.
Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen
im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen
USB Speichermedien jeglicher Art die heute angeboten werden, erlauben
es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu
gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen
bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine
Fehlfunktion des Gerätes.
1. Stecken Sie ein USB-Speichermedium in den entsprechenden Anschluss des DVD-Players (Abb. 1/2).
2. Drücken Sie auf die Taste DVD/USB/CARD (Abb. 3/25) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange
dauern. Sie sehen während dieser Zeit auf dem Bildschirm die
Statusmeldung „WAITING“.
Der Dateimodus kann nur angewählt werden, wenn sich das
Gerät im DVD Modus befindet.
05-DVD 4619 HC_D.indd 23
28.05.2009 8:02:34 Uhr
24
Deutsch
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die
Wiedergabe ➯ Seite 24, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die DVD/USB/CARD Taste (Abb. 3/25).
Datei/Verzeichnis auswählen
und Wiedergabe starten
Medien können zahlreiche Daten/Dateien und Verzeichnisse enthalten.
Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben
werden sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in das
Laufwerk oder schließen Sie ein USB Speichermedium an.
2. Es erscheint ein Menüfenster in dem die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/28) in der Liste das
gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/13).
Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt
bzw. abgespielt.
Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine
Liste von Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten und
der Taste ENTER (Abb. 3/13) auswählen. Haben Sie eine Datei angewählt,
wird diese nun angezeigt bzw. abgespielt.
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie
Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der
Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können
aber nicht abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.
HINWEIS:
Mit der Taste „“ (Abb. 3/28) können Sie aus den Dateien zu den
Verzeichnissen zurückkehren.
Durch Drücken der Taste PROG (Abb. 3/39) wechseln Sie zwischen
der Filelist und der Verzeichnisansicht.
In der Verzeichnisansicht werden nur die Titel im ausgewählten
Verzeichnis wiedergegeben.
Playlist erstellen (MP3)
Legen Sie eine MP3 CD in das CD-Fach ein, oder stecken Sie ein USB
Speichermedium bzw. Speicherkarte in den entsprechenden Anschluss des
Gerätes.
1. Drücken Sie auf die Taste DVD/USB/CARD (Abb. 3/25) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
2. Schalten Sie mit der Taste PROG (Abb. 3/39) in die Filelist.
3. Wählen Sie mit den Richtungstasten (Abb. 3/28) in der Liste die
gewünschte Datei aus.
4. Drücken Sie anschließend die „“ Richtungstaste. Die Datei wird in
die Playlist aufgenommen.
05-DVD 4619 HC_D.indd 24
28.05.2009 8:02:34 Uhr
Deutsch
25
5. Nachdem Sie alle Dateien ausgewählt haben, drücken Sie die Taste
PROG, um zur Playlist zu wechseln.
6. Starten Sie die Wiedergabe durch Drücken der Taste ENTER (Abb.
3/13).
Playlist löschen (MP3)
1. Schalten Sie mit der Taste PROG (Abb. 3/39) in die Filelist.
2. Wählen Sie mit den Richtungstasten (Abb. 3/28) in der Liste die
gewünschte Datei aus.
3. Drücken Sie anschließend die „“ Richtungstaste. Die Datei wird aus
der Playlist gelöscht.
HINWEIS:
Die Playlist kann nur im Stopp-Modus gelöscht werden.
Wiedergabe beenden
Drücken Sie auf die Taste „“ (Abb. 3/33) der Fernbedienung, um die
Wiedergabe zu beenden.
Rippen (CD-MP3 Umwandlung)
Bei einer eingelegten Audio CD können Sie die Ripping Funktion aktivieren. Diese Funktion erlaubt es Ihnen die Daten der Audio CD ins MP3
Format umzuwandeln und auf Ihrem angeschlossenen MP3 Player zu
speichern.
HINWEIS:
Im Ripping-Menü bewegen Sie sich mit den Richtungstasten (Abb.
3/28) und verändern die Einstellungen mit der Taste ENTER (Abb. 3/13).
1. Drücken Sie die Taste SUBTITLE/REC (Abb. 3/6), um das Ripping-Menü
aufzurufen.
2. Nehmen Sie unter „Options“ die gewünschten Einstellungen vor. Die
Einstellungen ändern Sie mit der Taste ENTER.
Speed: Wählen Sie hier die Geschwindigkeit aus, mit der die Tracks
umgewandelt werden sollen. Zur Auswahl stehen Normal = Echtzeit,
Fast = Schnell.
Bitrate: Wählen Sie hier die gewünschte Bitratengröße aus.
Create ID3: Wählen Sie aus, ob eine ID3 Information kreiert werden
soll (Yes = Ja, No = Nein).
HINWEIS:
Dies ist nur möglich bei CDs die Datei-Informationen enthalten.
Device: Hier wird das angeschlossene Speichermedium angezeigt.
3. Wählen Sie nun in der rechten Spalte die umzuwandelnden Tracks mit
den Richtungstasten und der ENTER Taste aus.
4. In der Übersicht (SUMMARY) wird die Anzahl der ausgewählten Tracks
und die gesamte Trackdauer angezeigt.
HINWEIS:
Wollen Sie alle Tracks umwandeln, wählen Sie das Feld „Select
all“ aus.
Mit „Select none“ löschen Sie Ihre Auswahl.
05-DVD 4619 HC_D.indd 25
28.05.2009 8:02:34 Uhr
26
Deutsch
5. Wählen Sie nun das Feld „Start“ aus und betätigen Sie die ENTER
Taste (Abb. 3/13).
6. Die Umwandlung beginnt. Der Fortschritt wird im Bildschirm eingeblendet.
HINWEIS:
Während der Umwandlung können Sie mit „Cancel“ (abbrechen) den
Vorgang stoppen. Drücken Sie hierzu die ENTER Taste. Die bis dahin
umgewandelten Tracks werden dennoch abgespeichert.
Unterbrochene und bereits vorhandene Tracks können nur am PC
gelöscht werden.
Bilder wiedergeben
Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos
können auf einem beliebigen, vom DVD-Player unterstützen Medium
(DVD, CD, etc.), gespeichert sein.
HINWEIS:
Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große
Fotos werden unter Umständen sehr langsam oder gar nicht
angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat
des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern
normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576
(Seitenverhältnis 4:3).
Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im
Allgemeinen immer einen Informationsverlust, im Bezug auf das
ursprüngliche Format zur Folge hat.
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der
die Wiedergabe beginnen soll ➯ Seite 24, „Datei/Verzeichnis auswählen
und Wiedergabe starten“. Der Bildwechsel erfolgt automatisch.
HINWEIS:
Nach einigen Sekunden erscheint auf der rechten Seite im Menüfenster
ein Vorschaubild.
Blättern
Manuell: Drücken Sie auf die Taste I/STATION- (Abb. 3/34) oder
I/STATION+ (Abb. 3/7) der Fernbedienung, um vor oder zurück zu
blättern.
Blättern unterbrechen: Drücken Sie auf die Taste II (Abb. 3/8), um
den automatischen Bildwechsel zu unterbrechen. Drücken Sie erneut
auf die Taste II, um die Bildwiedergabe wieder zu starten.
Bild drehen
HINWEIS:
Nicht möglich bei unterbrochenem automatischen Bildwechsel.
Mit den Richtungstasten können Sie Bilder während der Wiedergabe
drehen:
Vertikal spiegeln: Richtungstaste „“
Horizontal spiegeln: Richtungstaste „“
Um 90° im Uhrzeigersinn drehen: Richtungstaste „“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „“
05-DVD 4619 HC_D.indd 26
28.05.2009 8:02:34 Uhr
Deutsch
27
Voreinstellungen ändern
Zahlreiche Voreinstellungen können Sie komfortabel über das BildschirmMenü verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die
Taste SETUP (Abb. 3/12) der Fernbedienung drücken.
HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung
als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die
Vorsteinstellungen über die Fernbedienung, so haben die Änderungen
nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der
DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen
dauerhaft.
Menü-Aufbau verstehen
Im Setup-Menü finden Sie zwei Menü-Ebenen:
Hauptmenü: Die Hauptebene wird am oberen Bildschirmrand durch
Oberbegriffe angezeigt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.
Menü verwenden
Navigation und Auswahl
Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3/28)
der Fernbedienung ( / ).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten
(/).
Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/13) aus.
Eine Option wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option ist nun hervorgehoben.
Schieberegler
In einigen Menüs finden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den
Regler folgendermaßen:
1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (/).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.
Überblick über das Hauptmenü
GENERAL = Allgemeine Einstellungen
VIDEO = Videoeinstellungen
AUDIO = Audioeinstellungen
PREFERENCE = Voreinstellungen
HINWEIS:
Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar
(DVD abhängig).
05-DVD 4619 HC_D.indd 27
28.05.2009 8:02:35 Uhr
28
Deutsch
Allgemeine Einstellungen
TV Monitor
Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis
Ihres Wiedergabegerätes anpassen.
Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist
Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme
weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu
breit für einen Fernseher.
Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:
Norm/PS: Sie sehen nur den mittleren Bereich des Films. Die Ränder
werden abgeschnitten.
Norm/LB: Sie sehen den gesamten Bereich des Films. Hierzu wird
dieser verkleinert, wodurch über und unter dem Film schwarze Balken
erscheinen.
Breit: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher
zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit
einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor
im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte
Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
HINWEIS:
Die Einstellung „Norm/LB“ wird nicht von allen DVDs unterstützt.
Winkelzeichen (Kamerawinkel)
Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE
(Abb. 3/29) die verschiedenen Kamerawinkel auswählen. Diese Funktion
steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.
Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.
Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.
OSD Sprache
Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.
Untertitel (Kommentare)
Auf manchen DVDs befinden sich filmbegleitende Kommentare, wie z.B.
Untertitel für Hörgeschädigte.
Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.
05-DVD 4619 HC_D.indd 28
28.05.2009 8:02:35 Uhr
Deutsch
29
Bildschirmschoner
Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen.
Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll,
den Bildschirmschoner zu aktivieren.
Folgende Optionen stehen zur Auswahl:
Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus: Der Bildschirmschoner ist deaktiviert.
HDCD
Sie haben die Möglichkeit HDCD-codierte CDs und DVDs mit diesem Gerät
abzuspielen. Mit der Funktion „HDCD“ haben Sie dann die Möglichkeit
einen hochwertigen Klang mit größerer Detailfülle zu erreichen. Im Allgemeinen gilt, je größer die HDCD-Filterung, umso hochwertiger der Klang.
Letzter Speicherplatz
Bestimmen Sie, wie sich der DVD-Player verhalten soll, wenn der Benutzer
während der Wiedergabe auf die Taste „“ (Abb. 3/33) drückt.
Ein: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen an der letzten Position.
Aus: Wird das Abspielen einer DVD, CD oder VCD angehalten und
danach wieder gestartet, beginnt das Abspielen wieder am Anfang des
Medium.
Audioeinstellungen
Lautsprecher Einrichten
Downmix
Verändern Sie die Charakteristik der Lautsprecherausgabe:
LT/RT: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic
Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben
werden soll.
SPDIF-Einstellung (Digital Audio)
SPDIF-Ausgabe
Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.
SPDIF Off (Aus): Es wird ein analoges und kein digitales Audio-Signal
ausgegeben.
RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie
diese Einstellung, sofern es sich beim Verstärker nicht um einen
Stereo-Zweikanal-Verstärker handelt.
SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein
2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung,
sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker
handelt.
05-DVD 4619 HC_D.indd 29
28.05.2009 8:02:35 Uhr
30
Deutsch
HINWEIS:
Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen
Verstärker angeschlossen haben, so haben Sie vermutlich für den AudioAusgang eine falsche Einstellung gewählt.
3D-Einstellung
HINWEIS:
Die „Pro Logic II“ Funktion ist bei diesem Gerät ohne Funktion und kann
daher nicht angewählt werden.
Hallmodus
Mit der Funktion „Hallmodus“ kann eine Umgebungsakustik erzeugt werden, so dass Sie z.B. einer Konzert- oder Kirchenatmosphäre entspricht.
Dolbyeinstellungen
Doppeltes Mono
Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben
Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu
wählen.
Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf
allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf
allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.
HINWEIS:
Durch Drücken der Taste L/R / ST/MO (Abb. 3/35) können Sie ebenfalls
zwischen den Tonausgangsoptionen umschalten.
Dynamik
Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom
leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr
groß, so gibt es sowohl sehr leise als auch sehr laute Töne.
Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen,
Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was
allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut
werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu
reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.
FULL -1/8: Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert (FULL).
OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).
05-DVD 4619 HC_D.indd 30
28.05.2009 8:02:35 Uhr
Deutsch
Videoeinstellungen
31
Kompon. (Video Ausgang)
Wählen Sie die Videoausgangsoption für das angeschlossene und zu
verwendende Wiedergabegerät aus. Die Wahl des richtigen Signalformats
ist vom verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie
hierzu bitte die Bedienungsanleitung des Wiedergabegerätes).
S-Video: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über
den Composit-Video- und/oder S-Video-Anschluss mit dem DVDPlayer verbunden ist.
YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den
Komponenten-Video-Anschluss mit dem DVD-Player verbunden ist.
RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den
Scart-Anschluss mit dem DVD-Player verbunden ist.
HINWEIS:
Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie sicher,
dass Ihr Wiedergabegerät diese Einstellung unterstützt.
Durch Drücken der Taste TV-MODE (Abb. 3/26) können Sie ebenfalls
zwischen den Videoausgangsoptionen umschalten.
Auflösung
Wählen Sie die HDMI Auflösung für das angeschlossene und zu verwendende Wiedergabegerät aus. Die Wahl des richtigen Signalformats ist vom
verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie hierzu
bitte die Bedienungsanleitung des Wiedergabegerätes).
Bildwerte
In diesem Menü haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen, um das Videosignal anzupassen.
HDMI Einstellung
HDMI
Hier können Sie den HDMI Ausgang ein- bzw. ausschalten.
Audio Signal
Wählen Sie hier die Audioausgabe für den HDMI Anschluss aus.
HINWEIS:
Das Menü „Audio Signal“ ist nur anwählbar, wenn im Menü „HDMI“ die
Option „Ein“ aktiviert ist.
05-DVD 4619 HC_D.indd 31
28.05.2009 8:02:35 Uhr
32
Deutsch
Voreinstellungen
TV-Modell
Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem
Ihres Wiedergabegeräts an.
Folgende Optionen stehen zur Auswahl:
PAL: In Europa verbreitetes System.
Auto: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
NTSC: Primär in Nordamerika verbreitetes System.
Audio; Untertitel; Disk Menü
Audio: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs
aus.
Sperrfunktion (Jugendschutz)
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen
gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z.B.).
Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden,
die entsprechende Information von der DVD ausgelesen und mit dem
von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere
Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann
die DVD nicht abgespielt werden.
Folgendende Kinderschutz-Optionen können ausgewählt werden:
Kind.Sicher: Kindergeeignet.
G: Für alle Altersgruppen geeignet.
PG: Elterliche Begleitung wird empfohlen. Manche Passagen können
für kleine Kinder unangemessen sein.
PG 13: Eine elterliche Begleitung wird dringend empfohlen. Manche
Passagen können für Kinder unter 13 Jahren unangemessen sein.
PGR: Eine elterliche Begleitung ist notwendig.
R: Jugendliche unter 17 Jahren dürfen den Film nur in Begleitung
eines Erwachsenen sehen.
NC17: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht
sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.
Kennwort Funktion
Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden
die Einstellungen zur Kindersicherung geschützt, so dass diese nur von
Ihnen verändert werden können.
05-DVD 4619 HC_D.indd 32
28.05.2009 8:02:36 Uhr
Deutsch
33
Kennwortmodus
EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die
Eingabe des Kennwortes verlangt.
AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes geändert werden.
Passwort
In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.
Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben.
Das Master-Kennwort ist „9999“.
HINWEIS:
Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.
Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:
1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit
den Zifferntasten (Abb. 3/2) der Fernbedienung ein.
Damit das Kennwort nicht von Unbefugten gelesen werden kann,
werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den
Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile
„Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste
ENTER (Abb. 3/13).
Grundeinstellung
Wählen Sie den Befehl „Grundeinst/Rückstellen“, wenn Sie das Gerät
wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.
Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei
verloren.
05-DVD 4619 HC_D.indd 33
28.05.2009 8:02:36 Uhr
34
Deutsch
Radioprogramme einstellen
Dieses Gerät verfügt über einen eingebauten FM Radioempfänger. Sie
haben die Möglichkeit manuell nach Radiosendern zu suchen.
Manueller Suchlauf
1. Wählen Sie mit der Taste INPUT (Abb. 3/22) den TUNER Modus aus.
2. Drücken Sie die „/SEARCH+“/„/SEARCH-“ Tasten (Abb. 3/9, 32)
um einen Sender zu suchen. Betätigen Sie die entsprechende Taste so
oft, bis Sie den gewünschten Radiosender gefunden haben.
HINWEIS:
Halten Sie die Tasten gedrückt, läuft der Suchlauf automatisch bis
zum nächsten Sender weiter.
3. Zum Abspeichern des gefunden Radiosenders drücken Sie die Taste
MEM (Abb. 3/27), im Display erscheint „CH“ und eine Speicherplatznummer blinkt (z.B. 01).
4. Geben Sie anschließend mit den Zifferntasten (Abb. 3/2) den gewünschten Speicherplatz ein.
5. Bestätigen Sie Ihre Eingabe mit der Taste MEM, um den Radiosender
abzuspeichern.
Um die abgespeicherten Radiosender anzuwählen, drücken Sie die Tasten
„I/STATION+“/„I/STATION-“ (Abb. 3/7, 34) bzw. geben Sie den Speicherplatz mit den Zifferntasten (Abb. 3/2) ein.
AUX IN (R/L) Eingangsbuchsen
Zum Anschluss von analogen Wiedergabegeräte. Über diese Buchsen
können Sie auch den Ton anderer Wiedergabegeräte wie MP3-Player, CDPlayer usw. über die Lautsprecher hören.
1. Schließen Sie bitte das externe Gerät, mit einem entsprechendem
Cinchkabel (2x RCA), an die AUX IN Buchsen (Abb. 2/17) an.
2. Drücken Sie die INPUT Taste (Abb. 3/22) so oft, bis im Display „AUX“
erscheint.
3. Die weitere Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung der externen Tonquelle.
4. Über die Lautsprecher hören Sie die Tonwiedergabe aus dem externen
Gerät, mit den VOL+/- Lautstärketasten (Abb. 3/18, 19) können Sie die
Lautstärke verändern.
HINWEIS:
Stellen Sie die Lautstärke des externen Gerätes auf eine hörgerechte
Lautstärke.
05-DVD 4619 HC_D.indd 34
28.05.2009 8:02:36 Uhr
Deutsch
35
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler
selbst beseitigen können.
Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.
Hotline 0 21 52/20 06-666
oder per E-Mail:
hotline@etv.de
Fehler
Mögliche Ursache
Netzanzeige leuchtet keine Stromversorgung
nicht
Es wird kein Bild
angezeigt
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die
Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
keine Stromversorgung/ Netzschal- Schalten Sie das Gerät mit dem Netzschalter ein (Abb.
ter ausgeschaltet
2/29).
Videokabel nicht richtig verbunden
WARNUNG:
keine DVD/CD eingelegt
DVD/CD nicht kompatibel
Keine Reaktion auf
Tastendruck
Kein Ton
DVD/CD liegt verkehrt herum im
CD/DVD-Fach
CD/DVD ist verschmutzt
CD/DVD ist beschädigt
Voreinstellungen falsch
Kindersicherung ist aktiviert
Ein falscher TV Modus wurde
ausgewählt.
Probleme mit der Stromversorgung
oder statische Aufladung des
Gerätes
Audiokabel wurde nicht angeschlossen
Verstärker ausgeschaltet
Voreinstellungen falsch
Fernbedienung funk- falsche Haltung
tioniert nicht
zu weit entfernt
Batterien leer
05-DVD 4619 HC_D.indd 35
Lösung
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Überprüfen Sie den richtigen Sitz des Video-Kabels
➯ „Videokabel anschließen“. Stellen Sie sicher, dass die
Stecker fest in den Buchsen sitzen.
Legen Sie eine CD/DVD ein.
Verwenden Sie nur kompatible Medien
(siehe ➯ „Technische Daten“).
Drehen Sie die CD/DVD herum.
Reinigen Sie die CD/DVD.
Verwenden Sie eine andere CD/DVD.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Deaktivieren Sie den Kinderschutz ➯ „Jugendschutz“.
Drücken Sie die Taste TV-Mode (Abb. 3/26), um den TV
Modus zu wechseln.
Schalten Sie den Hauptschalter aus und ziehen Sie den
Netzstecker. Stecken Sie den Netzstecker wieder in die
Steckdose und schalten Sie das Gerät wieder ein.
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Sofern Sie zur Übertragung des Video-Signals keinen
SCART-Stecker oder Composite-Video-Stecker verwenden,
müssen Sie zusätzlich zum Video-Kabel noch ein AudioKabel verwenden ➯ „Audio-Kabel anschließen“.
Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden:
überprüfen Sie, ob der Verstärker eingeschaltet ist.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Die Fernbedienung zeigt nicht auf den DVD-Player.
Stellen Sie sicher, dass die Fernbedienung nicht weiter als
7 Meter vom Gerät entfernt ist.
Wechseln Sie die Batterien der Fernbedienung
➯ „Batterien in Fernbedienung einsetzen“.
28.05.2009 8:02:36 Uhr
36
Deutsch
Fehler
Titel werden in
falscher Reihenfolge
gespielt
DVD kann nicht
abgespielt werden
Kein Radioempfang.
Schlechter Radioempfang.
Mögliche Ursache
Playlist wird verwendet
Lösung
Löschen Sie die Playlist ➯ „Playlist löschen“.
DVD nicht finalisiert
Verwenden Sie eine finalisierte DVD.
Das Antennenkabel ist nicht angeschlossen.
Der empfangene Radiosender ist zu
schwach für einen Stereobetrieb.
Das Antennenkabel fest in die Antennenbuchse des
Gerätes stecken.
Stellen Sie das Gerät durch Drücken der Taste L/R / ST/MO
(Abb. 3/35) auf Monobetrieb.
Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel
durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land
geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen
mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge
bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.
ETV Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des
Geräts eine Garantie von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim
Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern
sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise –
gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts
in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland,
muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns
gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel
behoben werden soll, ob durch Reparatur oder durch Austausch eines
gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der
Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche
sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum
Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche
ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an
dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert.
Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese
Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller
des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung,
Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.
Stand 03 2008
05-DVD 4619 HC_D.indd 36
28.05.2009 8:02:36 Uhr
Deutsch
37
ETV Garantieabwicklung
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten
wir Sie, uns Ihren Garantieanspruch mitzuteilen.
Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über
unser SLI (Service Logistik International) Internet-Serviceportal.
www.sli24.de
Sie können sich dort direkt anmelden und erhalten alle Informationen zur
weiteren Vorgehensweise Ihrer Reklamation.
Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per Email übermittelt wird, können Sie den Bearbeitungsablauf Ihrer
Reklamation auf unserem Serviceportal online verfolgen.
Alternativ können Sie uns den Servicefall per E-Mail
hotline@etv.de
oder per Fax
0 21 52 – 20 06 15 97
mitteilen.
Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ
und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und
E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung
des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum
und den Händler, bei dem Sie das Neugerät erworben haben.
Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig
ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch
auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket
bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der
Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.
Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.
Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht
kostenfrei bearbeitet werden.
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor.
Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.
Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder zum Anschluss? Gern hilft Ihnen unser Serviceteam weiter. Sie erreichen uns
Mo.- Do. 8:30 – 17:00 Uhr und Fr. 8:30 – 14:00 Uhr unter folgender
Rufnummer:
0 21 52 – 2006 666
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
D-47906 Kempen
Konformitätserklärung
Hiermit erklärt die Firma ETV – Elektro-technische Vertriebsgesellschaft,
dass sich das Gerät DVD 4619 HC USB/CR/HDMI in Übereinstimmung
mit den grundlegenden Anforderungen der europäischen Richtlinie für
elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.
Eine Kopie der Konformitätserklärung können Sie über die angegebene
Anschrift anfordern.
05-DVD 4619 HC_D.indd 37
28.05.2009 8:02:37 Uhr
38
Deutsch
OSD-Menü Übersicht
GENERAL
VIDEO
- - Seite Allgemeine Einstellung - -
- - Seite Zur Videoeinstellung - -
TV-Monitor
Norm/PS
Norm/LB
Breit
Kompon.
S-Video
YUV
RGB
Winkelzeichen
Ein
Aus
Auflösung
Auto
480I
480P
720P60
1080I60
1080p60
576I
576P
720P50
1080I50
1080p50
OSD-Sprache
Untertitel
Ein
Aus
Bildschirmschoner
Ein
Aus
HDCD
Aus
1x
2x
Letzter Speicher
Ein
Aus
Bildwerte
- - Einrichten der Videoqualität - Schärfe
AUDIO
Helligkeit
- - Audioeinstellseite - Lautsprecher Einrichten
Kontrast
- - Lautsprechereinstellseite - Downmix
SPDIF-Einstellung
HDMI Einstellung
LT/RT
Stereo
- - SPDIF-Einstellseite - SPDIF-Ausgabe
3D Einstellung
Aus
Konzertsaal
Wohnzimmer
Halle
Badezimmer
Höhle
Arena
Kirche
Audio Signal
Auto
PCM
- - Seite Bevorzugte Einst. - TV-Modell
PAL
AUTO
NTSC
Audio
Untertitel
Disk Menü
DOLBY
- - Dolby-Digital-Einstellung - Stereo
L-Mono
R-Mono
Mix-Mono
Kennwort
Grundeinst
05-DVD 4619 HC_D.indd 38
Ein
Aus
PREFERENCE
Sperrfunktion
Dynamisch
- - HDMI Einstellung - HDMI
SPDIF Off
RAW
SPDIF/PCM
3D Einstellung
PRO Logic II
Hallmodus
Doppeltes Mono
Hoch
Mittel
Gering
Kind.Sicher
2G
3 PG
4 PG 13
5 PGR
6R
7 NC17
Erwachsener
- - Seite zur Kennwortauswahl - Kennwortmodus
Ein
Aus
Kennwort
Ändern
Reset
28.05.2009 8:02:37 Uhr
English
Device parts (Fig. 1 / Fig. 2)
1 SD MULTIMEDIA Card slot
14
2 USB interface
15 Standby button (
3 IR Receiver
16 Standby control lamp
4 CD/DVD tray
17 AUX IN Audio input
5 DVD Display
18 Ribbon cable connection
6 “Function selection“ (DVD/USB)
button. For selecting between
DVD/USB and CARD.
19 SCART output
7 “Function selection“ (INPUT)
button - For selecting between
DVD/AUX and TUNER.
21 R/L Audio output
8 „Play/Pause / Channel store“
(II/MEM) button
9 OPEN/CLOSE () button
10 „Reverse / Channel search
downwards“ (I/-SEARCH)
button
05-DVD 4619 HC_GB.indd 39
Headphone connection
STANDBY)
20 HDMI-output
22 FM antenna input
23 Component Video output
24 S-Video output
25 Earth connections
26 Digital Audio output (optical)
27 Composite Video output
28 Digital Audio output (coaxial)
11 „Channel search upwards /
Forwards“ (SEARCH+/I)
button
29 POWER ON/OFF switch
12 VOL+/- volume buttons
31 SPEAKERS OUTPUT
Loudspeaker connections
13 Level indicator
39
30 Mains connection
28.05.2009 8:08:54 Uhr
40
English
Remote (Fig. 3)
1 ““ OPEN/CLOSE: To open or
close the CD/DVD tray.
2 Numerical buttons: For direct
selection of chapter or song
number.
3 GOTO: For direct accessing of a
section on the CD/DVD.
4 10+:
For selecting the chapters/
tracks above 9. Pressing again
increases by a further 10.
24 PBC: To show the PlaybackControl for VCD.
25 DVD/USB/CARD: USB / CARD /
DVD switching.
26 TV-MODE: RGB/S-VIDEO/YUV
switching.
27 MEM: In radio mode: for
storing radio stations.
5 AUDIO: To change the Audio
settings.
28 Cursor buttons: Navigation in
screen menu.
6 SUBTITLE/REC: To show/hide
subtitles. Calls up the ripping
menu.
29 ANGLE: To select the viewing
angle.
7 I/STATION+: To jump to the
next chapter or song. In radio
mode: for running through the
stored radio stations.
8 “II“: Start playback. To freeze
the picture. Press the “II“
button to continue the film.
9 /SEARCH+: Fast forward. In
radio mode: for tuning in to /
searching for a radio station.
10 STEP: To freeze the picture.
Press the “II“ button to
continue the film.
11 RETURN: Returning to the
previous menu. To show the
Playback-Control for VCD.
12 SETUP: To start the setup
menu.
13 ENTER: Confirm the input.
14 TITLE: Show the title menu of
the DVD/VCD.
15 ZOOM: To zoom in or out.
16 EQ: Set the reverb mode.
17 VFD: For switching the display
spectrum (amplitude from top/
bottom).
18 VOL+: To increase the volume.
05-DVD 4619 HC_GB.indd 40
23 “ “: To switch off the sound.
30 MENU: To display the main
menu of the DVD/VCD.
31 SLOW: Slow motion. Press the
“II“ button to continue the
film.
32 /SEARCH-: Fast reverse. In
radio mode: for tuning in to /
searching for a radio station.
33 ““: Stop play.
34 I/STATION-: To return to the
previous chapter or song. In radio mode: for running through
the stored radio stations.
35 L/R / ST/MO: Switches
between the right-hand and
left-hand channel. In radio
mode: for switching between
stereo and mono.
36 P/N: AUTO/NTSC/PAL
colour norm switching.
37 REPEAT: To repeat title, chapters, etc.
38 A-B: To select the section to
be repeated.
19 VOL -: To reduce the volume.
39 PROG: Calling up the play list.
20 BASS: Set the bass levels.
21 TREB: Set the treble levels.
40 OSD: To display the play status
on screen.
22 INPUT: For selecting between
DVD/AUX and TUNER.
41 “ “ STANDBY:
To activate standby mode.
28.05.2009 8:08:55 Uhr
English
Technical data
Type of equipment
Model
Voltage
Output
Dimensions (W x H x D)
Weight
Laser
Signal format
Signal noise distance
Video output
Analogue Audio output
Digital audio output
Y/Cb/Cr output
S-Video output
Operating environment
Compatible media
41
DVD system with CD/MP3/USB/CR
DVD 4619 HC USB/CR/HDMI
230 V, 50 Hz
48 W
254 x 142 x 325 mm
10 kg
Semiconductor laser
PAL
>= 90 dB
1,0 V (P-P) 75 Ω
2,0 V (P-P)
0,5 V (P-P) 75 Ω
(Y) 1,0 V (P-P), 75 Ω
(Pb)/(Pr) 0,7 V (P-P), 75 Ω
(Y) 1,0 V (P-P), 75 Ω
(C) 286 mV (P-P), 75 Ω
0°C bis 40°C, level base
DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (from CD Disc, CD-R/RW)
Video CD (from CD Disc, CD-R/RW)
Regional
Music Output
Table of Contents
MP3 files (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europe, Greenland, South Africa, Egypt
and Middle East, Japan)
100 W (PMPO)
Device parts ................................................................................................39
Remote control ..........................................................................................40
Technical data ............................................................................................41
Safety instructions .....................................................................................43
Setting up and connecting .......................................................................45
Starting up .................................................................................................46
About the DVD-Player ..............................................................................51
Playing media ............................................................................................52
Working in file mode ................................................................................56
Changing the default settings .................................................................60
Radio Station Set-up .................................................................................66
AUX IN (R/L) Input Sockets ......................................................................67
Troubleshooting .........................................................................................67
Disposal ......................................................................................................68
Declaration of conformity ........................................................................68
OSD Menu overview ...................................................................................69
05-DVD 4619 HC_GB.indd 41
28.05.2009 8:08:55 Uhr
42
English
Many thanks!
Congratulations on your decision to purchase this DVD system with
CD/MP3/USB/CR DVD 4619 HC!
We would like to wish you much joy with your machine and thank you for
your purchase!
Symbols in this
operating manual
Important instructions for your safety are especially marked. You must
follow these instructions to avoid accidents and damage to the machine:
WARNING:
Warns against dangers to your health and indicates potential risks of
injury.
ATTENTION:
Indicates potential hazards for the player or other objects.
NOTE: Highlights tips and information for you.
Manufacturer address
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
We reserve the right to make technical and design-related changes in the
course of ongoing product improvements.
05-DVD 4619 HC_GB.indd 42
28.05.2009 8:08:55 Uhr
English
43
Safety instructions
Operating manual
Read the complete operating manual before using the player.
Keep the manual in a safe place. If you pass the player on to a third party,
pass on the operating manual as well.
Non-compliance with this manual can lead to severe injuries or damage
to the machine.
We assume no liability for damage caused as a result of non-compliance
with this operating manual.
The player may only be used in households for private use. It is not suitable for commercial use.
Children
Do not leave the machine unattended, and do not use it if children or
persons who cannot assess the risk are nearby.
Children or persons who cannot assess the risks are not allowed to use
the player. Keep the player out of reach.
Packaging material must not be used to play with. There is a risk of
suffocation.
Power supply
The machine is operated with electrical current, which means there is in
principle a risk of electric shock. For this reason, pay particular attention
to the following:
Never touch the plug with wet hands.
If you want to pull the plug out of the plug socket, always pull directly
on the plug. Never pull on the cable as it could tear.
Make sure that the power cable is not bent, caught or run over and
that it does not come into contact with heat sources.
Make sure that the power cable is not wound around the device while
in operation.
Never place the machine on the power cable while it is being operated.
Only use extension cables that are designed for the power consumption level of the machine.
Keep the appliance away from rain and any moisture.
Only operate the machine if the electrical voltage stated on the type
plate agrees with the voltage on your plug socket. The wrong voltage
can destroy the machine.
Do not stand vases etc. on the appliance. Water could seep into the
appliance.
Do not open the appliance.
Pull out the mains plug if the appliance is not to be used over a longer
period of time.
Take care that nobody can trip over the power supply cable.
05-DVD 4619 HC_GB.indd 43
28.05.2009 8:08:55 Uhr
44
English
Laser
This appliance is classified as laser appliance of class 1 (CLASS 1 LASER).
The associated label is attached to the outside of the appliance.
Laser beams can damage the eyes. Therefore observe the following:
Do not open the appliance. Do not attempt to dismantle the appliance.
In order to avoid any danger: Have service work only carried out by
the manufacturer or an authorized service workshop.
Transport
In order to avoid damage to the DVD, you should remove it before
transporting the appliance.
Never move the machine when it is in operation.
Where to position the appliance
Safe operation of the appliance presupposes that it is positioned in an
appropriate place. Therefore observe the following:
Protect the appliance against the influence of weather. Never use it in
the open-air.
Protect the appliance against moisture.
Do not place liquid filled vessels, e.g. vases, on the device.
Never place the appliance on or in direct vicinity of heat sources, such
as e.g. hobs, ovens, etc.
Do not expose the appliance to direct sunlight.
Place the appliance so that a sufficient air supply is assured. This is
to avoid a build up of heat inside the appliance. Make sure that the
ventilation slots are not blocked.
Protect the appliance against the mechanical vibrations.
Always place the device on a firm, even base.
Protect the remote control against weather influences, moisture and
high temperatures (e.g. by direct sunlight).
Operation
The player is able to show a still image on the TV-screen/monitor over
an unlimited period of time. This can cause damage to the screen. It is
therefore advisable to activate the screen saver
➯ Page 61, “General Setup“.
Do not increase the volume when the player is just playing very quiet
sections. This could damage the speaker if very loud passages start all
of a sudden after the quiet section.
Do not move the player with a DVD inserted. This could damage the
DVD.
Do not put your hands into the DVD-slot. You could be injured.
Place only DVDs or CDs on the DVD-tray, as otherwise the player may
be damaged.
Switch the player off by the On/Off-switch if it is not going to be used
for a longer period of time.
Please disconnect the mains plug during thunderstorms.
05-DVD 4619 HC_GB.indd 44
28.05.2009 8:08:55 Uhr
English
Intended use
45
The DVD-Player is solely intended for the following tasks:
Playing of Video DVD/Video CD.
Playing of Audio-CD,
Reception of radio programmes.
Any other use is considered non-intended use and is prohibited.
Defect
If the machine should become defective at some point:
If the power supply cable for this appliance is damaged, it must be
replaced by the manufacturer or his customer services, in order to
avoid hazards.
Should fluid have seeped into the player or if the player has been
dropped down or damaged in any other way, the player must be examined by an authorized dealer. Disconnect the player from the power
supply and consult an authorized dealer.
Setting up and connecting
Unpacking
Unpack the appliance and all accessories and check that the contents are
complete.
ATTENTION:
Always transport/send the player in its original packaging to prevent
it from being damaged. Keep the packaging for this purpose. Dispose
of unnecessary packaging material in accordance with the regulations
applicable in your country.
NOTE:
Get in touch with your dealer immediately if you notice damage caused
by transport.
Setting up
1. Place the components one above the other on a stable, horizontal and
flat surface. Keep a distance of at least 10 cm from walls and objects.
2. Connect the mains lead to the mains connection socket (Fig. 2/30) on
the back of the device.
3. Connect the device to a properly installed power socket.
NOTE: Place the DVD player components at the top.
05-DVD 4619 HC_GB.indd 45
28.05.2009 8:08:56 Uhr
46
English
Setting up the Loudspeakers
NOTE:
Do not insert the plug of the DVD player into the socket until all loudspeakers and connections have been correctly made!
1. Remove approximately 1,5 cm of the cable insulation.
2. Turn over the cable end.
3. Open the cable clamp by pressing the lug.
4. Now connect the loudspeaker cable supplied to the loudspeaker.
Ensure the correct polarity (connect black to black and red to red).
5. Now connect the other end of the cable accordingly to the SPEAKERS
OUTPUT of the DVD player.
NOTE:
Please ensure that exposed wires do not touch or cross each other.
Danger of short-circuiting!
Starting up
Remote control
battery installation
WARNING:
Leaking out battery acid can damage your health. Remove the battery
from the battery compartment as soon as it is exhausted or if the remote control is not going to be used for a longer period of time. Wipe up
leaked out battery acid with a cloth. In case of skin contact immediately
wash the affected area. Seek medical advice if battery acid has been
swallowed.In case of contact with your eyes wash out the eyes and seek
medical advice.
ATTENTION:
Mismatching battery types or new and used batteries must never be
used together. Different battery types have different properties. Do not
use old and new batteries together. The mutual use of old and new
batteries can shorten the lifetime of the new batteries and possibly
result in leakage of the old batteries. When disposing of old batteries
you should strictly comply with the legal and environmental regulations
applicable in your country. Do not throw batteries into fire!
NOTE:
The lifetime of the enclosed batteries may be shortened because of
storage.
1. Open and remove the battery compartment cover.
2. Insert two batteries of type AAA/R03 (1.5 V), ensure correct polarity
(+ and -). Start with the negative pole (-).
3. Attach and close the battery compartment cover.
05-DVD 4619 HC_GB.indd 46
28.05.2009 8:08:56 Uhr
English
47
NOTE:
The signals from the remote control are transmitted to the DVD-Player
by infrared light. You should therefore take care that the DVD-Player is
not exposed to the direct sunlight. This could make the transmission of
signals from the remote control to the DVD-Player impossible.
Effective range of the remote control
If you want to use the remote control it has to be pointed at the remote
control sensor on the front of the device. The distance between remote
control and sensor should not exceed 7m. The angle of the remote control
to the remote control sensor to right, left, top and bottom should not
exceed 30°.
Connecting a Ribbon Cable
Connect the two device components with the ribbon cable.
Insert the ends of the ribbon cable into the corresponding sockets on
the back of the devices.
Fig. 2/18
Connect the earth
Link the earth connections of the two device components with the earth
cable.
Undo the screw terminals on the back of the device.
Guide the earth plugs around the screw threads and then retighten
the screw terminals.
Fig. 2/26
Connecting the Video cable
The video cable transmits the video data from your DVD-Player to the TV
or the Video-Projector.
There are five different ways of connecting the DVD-Player with your TV/
Video-Projector. Select one of these possibilities to suit your replay unit.
NOTE:
If you are not using a SCART or HDMI connection you must always
establish an additional audio connection for transmitting the audio
data (i.e. the sound).
SCART
SCART is used to transmit both Video and Audio data.
1. Plug the SCART jack firmly into the socket on the back of the player.
2. Plug the SCART jack into the corresponding socket on your playback
device.
Fig. 2/19
05-DVD 4619 HC_GB.indd 47
28.05.2009 8:08:56 Uhr
48
English
HDMI
Connection using a HDMI cable ensures a very high replay quality.
HDMI is used to transmit both Video and Audio data.
1. Plug the HDMI jack into the socket on the back of the player.
Fig. 2/20
2. Plug the HDMI jack into the corresponding socket on your playback
device.
NOTE:
In the „Video Settings“ menu select the submenu „HDMI Setup“. Then
select the „On“ option in the „HDMI“ menu.
Component Video
Connection using a Component Video cable ensures a very high replay
quality.
Component Video transmits only Video signals.
1. Plug each of the three jacks into the corresponding sockets on the
DVD-Player.
Fig. 2/23
2. Plug the jacks into the corresponding socket on your playback device.
In the „Video Settings“ menu select the submenu „Component“. Then
select the „YUV“ option.
S-Video
Connection using a S-Video cable ensures a very high replay quality.
Component Video transmits only Video signals.
1. Plug the S-Video jack into the socket on the back of the player.
2. Plug the S-Video jack into the corresponding socket on your playback
device.
Fig. 2/24
Composite-Video
Composite-Video is used to transmit only Video data.
1. Plug the Composite-Video jack into the socket on the back of the
player.
2. Plug the Composite-Video jack into the corresponding socket on your
playback device.
Fig. 2/28
Connecting the Audio cable
You can choose from three transmission methods for audio signals.
You must generally choose first whether you would like to have the sound
coming from your TV, or through a Stereo Amplifier. The Audio cable must
then be connected to the TV or an amplifier accordingly.
NOTE:
If your amplifier is equipped with a digital output, you should use the
amplifier. You will experience a much better audio quality, and the
installation is much easier.
05-DVD 4619 HC_GB.indd 48
28.05.2009 8:08:56 Uhr
English
49
Stereo
Connect the two audio cables for the right and left-hand audio channel
to your playback device or your amplifier.
1. Plug the Audio jacks into the sockets on the back of the player.
2. Plug the Audio jacks into the corresponding sockets on your playback
device or your amplifier.
Fig. 2/21
Digital
Connect the Coaxial cable for transmission of digital Audio signals to your
playback device or your amplifier.
1. Plug the Audio jack into the socket on the back of the player.
2. Plug the Audio jack into the corresponding socket on your playback
device or your amplifier.
Fig. 2/29
Optical
Connect an optical cable for transmitting the digital audio signal with
your playback device or amplifier.
1. Insert the optical plug into the socket on the rear of the device.
2. Insert the optical plug into the corresponding socket of your playback
device or amplifier.
Fig. 2/27
AUX IN - Input
Connect the two audio leads for the right-hand and left-hand sound
channel to your output device.
1. Insert the audio plugs into the socket on the rear of the device.
2. Insert the audio plugs into the corresponding sockets of your output
device.
Fig. 2/17
Antenna connections
Antenna Input
This device has a built-in FM radio receiver.
FM reception:
Connect the cable of your antenna system to the FM socket on the
rear of the device.
Fig. 2/22
05-DVD 4619 HC_GB.indd 49
28.05.2009 8:08:57 Uhr
50
English
Inputs on the side of the device
USB Input
Insert a USB storage medium directly into the corresponding socket of the
device.
Fig. 1/2
Memory Card Slot
Insert an MMC or SD memory card into the card slot on the front of the
device.
Fig. 1/1
Switching on the player
Turn on the main switch of the DVD player by moving the „POWER“ on/off
switch on the back of the device to „ON“. If the device is then in standby
mode, press the STANDBY button on the device (Fig. 1/15) or on the
remote control (Fig. 3/41) in order to switch the device on.
Fig. 2/30
05-DVD 4619 HC_GB.indd 50
28.05.2009 8:08:57 Uhr
English
51
About the DVD-Player
With this DVD-Player you can play a vast variety of DVD-formats
➯ Page 41, “Technical data“.
However, you must be aware that in many cases DVDs are encrypted with
a so-called “Regional Code”. This specifies for which region in the world
the DVD is intended. As an example, the DVDs marked with regional code
“1” are intended for the USA and Canada. DVDs with regional code “2” are
for use in Europe.
NOTE:
With your DVD-Player you can only play DVDs with regional code “2”.
There are both lots of burning and compressing methods as well as
high quality differences in (burned) CDs/DVDs. Moreover, the music
industry has not yet agreed on a fixed standard for copy protection.
This may, in very isolated cases, result in problems when relaying CDs,
DVDs and MP3 CDs. This is no malfunction of the player.
Furthermore, there may be isolated problems when playing CDs or DVDs
which were created on a PC (e.g. holiday photographs). In case of problems check the settings of the DVD writing program on your computer.
You should in particular make sure that the DVD has been finalized. For
further information on this matter please refer to the operating manual
of your recorder.
Input Not Possible
If a function or input selected by you is not possible, the adjacent symbol
is shown on the screen.
Terminology
Track: ”Track” is the designation for sections on an Audio-CD. This
may be a song, the set of a symphony, etc.
Title/Chapter: Video-DVDs are divided into “Title” and “Chapters“. A
“Title“ may be e.g. a particular film, the “Chapters“ may be subsections
of this film.
HDMI: High Definition Multimedia Interface is an interface for transmitting high-resolution digital video data and digital audio data.
MPEG4:Your DVD player is also suitable for playing back files that
have been compressed using the MPEG-4 system (short for Moving
Picture Experts Group-4). MPEG-4 is a compression method by means
of which large quantities of data can be reduced without any noticeable loss of picture and sound quality.
NOTE:
It is not possible to guarantee full compatibility with all of the compression methods used worldwide, particularly when more than one soundtrack or subtitles are involved. Also MPEG 4 files with integrated special
functions such as a menu, subtitles etc. are not always supported. This
is no malfunction of the player.
05-DVD 4619 HC_GB.indd 51
28.05.2009 8:08:57 Uhr
52
English
Playing media
Using the remote control
You transmit commands to the DVD-Player via remote control. It is thus
important to point the end of the remote control towards the DVD-Player.
NOTE:
If the device is not yet in DVD mode, press the INPUT (Fig. 3/22) button
on the remote control repeatedly until „DVD“ appears in the display.
Loading a CD/DVD
1. Press the remote control button OPEN/CLOSE (Fig. 3/1). The CD/DVD
tray opens.
2. Place the CD/DVD on the tray.
3. Press the remote control button OPEN/CLOSE (Fig. 3/1) again. The
CD/DVD tray closes. The display (Fig. 1/5) first shows “LOAd“. After a
short while the type of the loaded medium is displayed (e.g. “DVD“).
Understanding the
onscreen CD-menu
When playing CDs the following status information is displayed on screen:
Current track/total number of tracks (1).
Time (2): This provides information about the duration and the
remaining play time. By standard the play time expired of the current
track is displayed. The display is in hours, minutes and seconds. Press
the OSD-button (Fig. 3/40) once or several times to have further times
displayed.
The following possibilities are available for selection
- time remaining to the end of the track,
- playback time of the CD so far,
- time remaining to the end of the CD.
Understanding the
onscreen DVD-menu
When playing DVDs you can view the on-screen menu by pressing the
OSD-button (Fig. 3/40).
DVD-menu
Current title/total number of titles (1).
Current chapter/total number of chapters (2).
Time (3): This provides information about the duration and the
remaining play time. By standard the play time expired of the current
title is displayed. The display is in hours, minutes and seconds. Press
the OSD-button (Fig. 3/40) once or several times to have further times
displayed. The following possibilities are available for selection
- time remaining to the end of the title,
- expired playing time of the chapter,
- time remaining to the end of the chapter.
Starting the replay
1. Place the CD/DVD on the CD/DVD-tray ➯ Page 52, “Loading a CD/
DVD“.
2. Press the “II“-button (Fig. 3/8) on the remote control.
NOTE:
If the replay does not start or the replay is of poor quality, you should
check the default settings of the DVD-Player.
05-DVD 4619 HC_GB.indd 52
28.05.2009 8:08:58 Uhr
English
Interrupting the replay
53
1. Press the “II“-button (Fig. 3/8) on the remote control. The replay is
interrupted, the currently visible image is “frozen“.
2. Press the “II“-button (Fig. 3/8) on the remote control to restart the
“normal“ replay.
Changing Audio-Language/
Audio-Mode
Press the AUDIO-button (Fig. 3/5) several times to change the Audio
language. The available audio languages depend on the DVD.
By repeatedly pressing the L/R ST/MO (Fig. 3/35) button you can set
the audio mode to „Mono“ or „Stereo“.
Showing subtitles
Press the SUBTITLE/REC-button (Fig. 3/6) to display the current subtitle
status. Press the button several times if you would like to activate or deactivate the subtitle function or if you want to choose a different subtitle
language. The available subtitle languages depend on the DVD.
Stopping the replay
Press the ““-button (Fig. 3/33) during replay. The replay stops.
Press the “II“-button (Fig. 3/8) again, to continue the replay from
the last position.
Press the ““-button (Fig. 3/33) twice to stop the replay completely.
Press the “II“-button (Fig. 3/8) again, to replay the CD/DVD from the
beginning.
Selecting previous chapter/track
Press the “I/STATION-“ button (Fig 3/34) to jump to the start of the
previous chapter or track.
Selecting next chapter/track
Press the “I/STATION+“ button (Fig 3/7) to jump to the start of the
next chapter or track.
Selecting track directly
Enter the number of the desired chapter/track with the Numerical Buttons on the remote control (Fig. 3/2).
Replay of the chapter/track starts after a short while.
Accessing a section via menu
The on-screen menu enables comfortable access to any sections of a
medium. To do this, proceed as follows:
1. Select the desired category by repeatedly pressing the button GOTO
button (Fig. 3/3).
2. Now move to the point from which the replay should start. Depending
on the type of medium this may be a track number, a chapter or even
a point in time. The input must be made with the Numerical Buttons
(Fig. 3/2). Playback begins after a short time.
Repeating DVD-title/chapter
1. Choose the chapter or title to be repeated.
2. Press the REPEAT-button (Fig. 3/37). The message “Chapter” appears
on the screen.
3. Press the REPEAT-button again, until the message “Title” or “All” is
displayed.
05-DVD 4619 HC_GB.indd 53
28.05.2009 8:08:58 Uhr
54
English
Repeating track on CD
1. Select the track to be repeated.
2. Press the REPEAT-button (Fig. 3/37). The message “Track“ appears on
the screen.
Repeating CD
Keep pressing the REPEAT-button (Fig. 3/37), until the message “All“ is
displayed on screen.
Stopping repeat
Press the REPEAT (Fig. 3/37) repeatedly until the message disappears
from the screen.
Selecting a section
to be repeated
You can define a freely selected section to be automatically repeated.
To do this, proceed as follows:
1. Mark the beginning of the section to be repeated. During repetition
press the button A-B (Fig. 3/38) on the remote control once. The
message “A“ appears on the screen.
2. Mark the end of the section to be repeated by pressing the A-Bbutton on the remote control once again. The message “A B“ appears
on the screen. The previously marked section is now repeated.
Press the A-B-button again to stop the repetition.
NOTE:
On MP3 CDs the section to be repeated must be within a track.
Using the DVD-menu
Normally each DVD has its own menu. Here you can choose chapters,
make settings, etc. This menu is specific for the DVD and can thus not be
explained in detail.
Press the MENU-button (Fig. 3/30) to access the DVD-menu. Use the Cursor Buttons (Fig. 3/28) to navigate in the Menu. Press the ENTER-button
(Fig. 3/13) to confirm.
If you are in a menu area for direct chapter selection, you can enter the
number of this chapter with the Numerical Buttons (Fig. 3/2) on the
remote control.
Using fast forward or reverse
The DVD-Player has a fast forward and a fast reverse feature.
1. Press the /SEARCH+ (Fig. 3/9) or /SEARCH- button (Fig. 3/32) to
start fast forward or fast reverse. The current replay direction and the
speed, e.g. “ x2“ is now displayed on screen.
2. Press the or -button several times in order to change the speed.
The speed can be accelerated by factor 2, 4, 8, 16 or 32.
3. Press the “II“-button (Fig. 3/8) to restart the “normal” replay when
the desired section is reached.
Enlarging a screen section
You can change the screen section when viewing DVDs, VCDs or images.
Press the ZOOM-button (Fig. 3/15) to change the screen section. Press
the button several times to select the suitable zoom factor or to return to
the original zoom factor.
05-DVD 4619 HC_GB.indd 54
28.05.2009 8:08:58 Uhr
English
Changing the viewing angle
55
Some DVDs offer the possibility to select the viewing angle.
Press the ANGLE-button (Fig. 3/29) to change the viewing angle.
NOTE:
If changing the Viewing Angle is not possible, the message “ “ will
be displayed.
Repeat pressing the the button to choose a different viewing angle, or to
return to the original viewing angle.
Adjusting the volume
Press the VOL + button (Fig. 3/18) to increase the volume.
Press the VOL - button (Fig. 3/19) to reduce the volume.
NOTE:
Please remember, that this will only change the output volume of the
DVD-Player. In order to adjust the volume to your requirements you
may also have to change the volume of the playback device.
Creating a playlist (CD/DVD)
CD:
You may want to replay the titles, e.g. on a CD, in a different order to the
order determined by the producer. The function “Create Playlist“ you can
create your own playing order.
To do this, proceed as follows:
DVD:
1. Press the PROG-button (Fig. 3/39). A table is displayed. Here you can
enter the desired order of the tracks (in the case of CDs) or chapters/
titles (for DVDs).
NOTE:
However, your playlist will be lost when switching off the DVDPlayers or when inserting a new CD/DVD.
2. Use the Cursor Buttons (Fig. 3/28) to navigate in the table.
3. Enter the desired track (in the case of CDs) or the desired title and
chapter (for DVDs) at the appropriate position in the table. Use the
Numerical Buttons (Fig. 3/2) for this purpose.
4. Use the Cursor Buttons (Fig. 3/28) to select the command “Start” at
the bottom of the screen to save the input.
5. Press the ENTER-button (Fig. 3/13) on the remote control to confirm
this command.
Deleting a playlist (CD/DVD)
1. Press the PROG-button. You will now see a table (Fig. CD or Fig. DVD).
2. Use the Cursor Buttons (Fig. 3/28) to manoeuvre to the command
“Stop” at the bottom of the table.
3. Press the ENTER-button (Fig. 3/13) on the remote control to confirm
this command.
4. Press the PROG button to terminate this procedure.
05-DVD 4619 HC_GB.indd 55
28.05.2009 8:08:58 Uhr
56
English
Working in file mode
As well as being able to play back “normal“ films or music from CDs/DVDs,
this DVD player is also able to play back video or audio files from CDs
or DVDs which are stored in the file system. Such media are frequently
available if you create CDs of digital photographs or MP3 music on your
computer.
NOTE:
If the device is not yet in DVD mode, press the INPUT (Fig. 3/22) button
on the remote control repeatedly until „DVD“ appears in the display.
Using CD/DVD
1. Place the CD or DVD on the tray ➯ Page 52, “Loading a CD/DVD“.
2. Select the desired file(s) and start the replay ➯ Page 57, “Selecting
file/directory and starting replay“.
Using a memory card
The following memory cards can be used:
SD-Card
Multi Media Card
1. Insert the memory card into the card reader (Fig. 1/1).
2. Press the DVD/USB/CARD button (Fig. 3/25) on the remote control in
order to turn the DVD player to the file mode.
3. Select the desired file(s) und start playback ➯ Page 57, “Selecting a
file/directory and starting playback“.
4. If you would like to change back to DVD mode, press the DVD/USB/
CARD button (Fig. 3/25) again.
NOTE:
In order to find out which files can be played back the DVD player
now reads the contents of the storage medium. In the case of
large storage media this procedure may take a long time. During
this time you will see the words “WAITING“ on the screen.
If you have connected an output device to the USB socket its
content is displayed first. Press the DVD/USB/CARD (Fig. 3/25)
button a second time to display the contents of the memory card.
The file mode can only be selected if the device is in DVD mode.
Using a USB medium
By means of the USB connection you can connect numerous devices to
the DVD Player. Examples of such devices are USB memory sticks or digital
cameras.
This device has been developed in accordance with the latest technical developments in the USB field. Unfortunately the large number of
different types of USB storage media on offer today makes it impossible
to guarantee full compatibility with all USB storage media. For this reason
there may be problems in rare cases with playing back from USB storage
media. This is not a malfunction of the device.
1. Insert a USB storage medium into the corresponding connection of
the DVD player (Fig. 1/2).
05-DVD 4619 HC_GB.indd 56
28.05.2009 8:08:58 Uhr
English
57
2. Press the DVD/USB/CARD button (Fig. 3/25) on the remote control in
order to switch the DVD player to the file mode.
NOTE:
In order to find out which files can be played back the DVD
player now reads the contents of the storage medium. In the
case of large storage media this procedure may take a long
time. During this time you will see the words “WAITING“ on
the screen.
The file mode can only be selected if the device is in DVD
mode.
3. Select the desired file(s) and start playback ➯ Page 57, “Selecting a
file/directory and starting playback“.
4. If you would like to return to DVD mode, press the DVD/USB/CARD
button (Fig. 3/25) again.
Selecting file/directory and
starting replay
Media may contain numerous data/files and directories. You must therefore first determine the data to be played.
1. If necessary, insert the CD or DVD into the drive or connect a USB
storage medium.
2. A menu window appears in which the directories (if directories are
available) or the files are listed.
3. Use the Cursor buttons (Fig. 3/25) to select the desired directory or
file from the list.
4. Select this by pressing the ENTER button (Fig. 3/13).
File: Once you have selected a file, this is now displayed directly or played
back.
Directory: If you have called up a directory, a list of files now opens.
Here too you can select the desired file with the Cursor buttons and the
ENTER button (Fig. 3/13). If you have selected a file, this is now displayed
or played back.
Please note:
There are both lots of burning and compressing methods as well as high
quality differences in CDs/DVDs and burned CDs/DVDs.
For this reason there may occasionally be problems when files are played
back (for example files are displayed but cannot be played back). This is
no malfunction of the player.
NOTE:
With the ““ button (Fig. 3/28) you can return from the files to the
directories.
By pressing the PROG (Fig. 3/39) button you can move between the
file list and the directory view.
In the directory view only the titles in the selected directory are
played.
05-DVD 4619 HC_GB.indd 57
28.05.2009 8:08:59 Uhr
58
English
Creating a playlist (MP3)
Place an MP3 CD in the CD compartment or insert a USB storage medium
or memory card into the corresponding connection of the device.
1. Press the DVD/USB/CARD button (Fig. 3/25) on the remote control in
order to switch the DVD player to the file mode.
2. Use the PROG (Fig. 3/39) button to move to the file list.
3. Then use the den Cursor buttons (Fig. 3/25) to select the desired file
in the list.
4. Press the „“ Cursor button. The file is then included in the playlist.
5. After you have selected all of the files, press the PROG button in order
to change to the playlist.
6. Start playback by pressing the ENTER button (Fig. 3/13).
Deleting a playlist (MP3)
1. Use the PROG button (Fig. 3/39) to switch to the file list.
2. Select the desired file from the list with the Cursor buttons (Fig. 3/25).
3. Then press the „“ Cursor button. The file is deleted from the playlist.
NOTE: The playlist can only be deleted in stop mode.
Press the ““-button (Fig. 3/33) on the remote control to stop the replay.
Stopping the replay
Ripping (CD-MP3 Conversion)
If an audio CD is inserted you can activate the ripping function. This
function allows you to convert the data on the audio CD into MP3 format
and store it on your connected MP3 player.
NOTE:
You can move through the ripping menu with the Cursor buttons (Fig.
3/28) and change the settings with the ENTER button (Fig. 3/13).
1. Press the SUBTITLE/REC button (Fig. 3/6) to call up the ripping menu.
2. Perform the required adjustments under “Options“. The settings are
changed with the ENTER button.
Speed: Here you can select the speed with which the tracks are to be
converted. The options available are Normal = real time and Fast.
Bitrate: Here you can select the desired bit rate.
Create ID3: Select whether ID3 information should be created.
NOTE:
This is only possible in the case of CDs which contain file information.
Device: Here the connected storage medium is displayed.
3. Now select the tracks to be converted in the right-hand column with
the Cursor buttons and the ENTER button.
4. In the overview (SUMMARY) the number of selected tracks and the
total track length are shown.
05-DVD 4619 HC_GB.indd 58
28.05.2009 8:08:59 Uhr
English
59
NOTE:
If you would like to convert all the tracks, select the field “Select
all“.
With “Select none“ you can delete your selection.
5. Now select the “Start“ field press the ENTER button (Fig. 3/13).
6. The conversion begins. Progress is shown on the screen.
NOTE:
You can stop the conversion process by pressing “Cancel“. Press
the ENTER button to do so. The tracks already converted are
nevertheless stored.
Interrupted tracks and those already present can only be deleted
on the PC.
Viewing pictures
The DVD player is suitable for displaying your digital photographs. These
photos may be stored only any medium (DVD, CD, etc.) supported by the
DVD player.
NOTE:
Please ensure a suitable size of the photos. Large size photos
may take some time to be displayed or may not be displayed at
all. It is of advantage if the size of the photo corresponds with
the screen size of the playback device. For TVs this is normally
1024x576 pixel (TV-aspect 16:9) or 768x576 (TV-aspect 4:3).
Please note that any conversion generally involves a loss of data
with respect to the original format.
Start the replay of photos by selecting the file from which the replay shall
start ➯ Page 57, “Selecting file/directory and starting replay“. The pictures
change automatically.
NOTE:
After a few seconds a preview image appears on the right-hand side in
the menu window.
Scrolling
Manual: Press the I/STATION- (Fig. 3/34) or I/STATION+ button
(Fig. 3/7) on the remote control to scroll forward or back.
Interrupt scrolling: Press the II button (Fig. 3/8) in order to
interrupt the automatic picture change. Press the II button again in
order to resume picture playback.
Rotating a photo
NOTE: Not possible if the automatic picture change is interrupted.
You can use the Cursor buttons to rotate a photo during replay:
Mirror vertically: Cursor Button ““
Mirror horizontally: Cursor Button ““
Rotate clockwise for 90°: Cursor Button ““
Rotate counter-clockwise for 90°: Cursor Button ““
05-DVD 4619 HC_GB.indd 59
28.05.2009 8:08:59 Uhr
60
English
Changing the default settings
A large number of default settings can be comfortably changed via the
screen menu.
Press the SETUP-button (Fig. 3/12) on the remote control to start the
menu for changing the default settings.
NOTE:
Many of these default settings can be changed via both the remote
control and the menu. The difference is: If you change the default
settings via the remote control, these changes will only be valid until
the DVD-Player is switched off or the DVD is changed.
However, any changes made in the menu are permanent.
Understanding
the menu structure
The Setup menu has two menu levels:
Main menu: The main level is shown at the top edge of the screen by
means of generic terms.
Sub-menu: The corresponding sub-menu options can be found under
each of the main menu options.
Using the menu
Navigation and selection
Use the Cursor Buttons (Fig. 3/28) ( / ) on the remote control to
browse through the main menu.
In contrast to this, you must use the Cursor Buttons (/) to move
in the sub-menu.
Select a menu option with the ENTER button (Fig. 3/13).
Use the ENTER button also to select an option. The selected option is
now highlighted.
Slide control
In some menus you will find slide controls with which you can adjust the
volume or picture brightness, for example. The slide control is used as
follows:
1. Select with the ENTER button.
2. Move the control with the Cursor Buttons (/).
3. Confirm the entry with the ENTER button.
Overview of the main menu
GENERAL = General Setup
VIDEO = Video Setup Page
AUDIO = Audio Setup Page
PREFERENCE = Preference Page
NOTE:
Some of the menu settings are only available in stop mode (depending on the DVD).
05-DVD 4619 HC_GB.indd 60
28.05.2009 8:08:59 Uhr
English
General setup settings
61
TV Display
Here you can adapt the output of the DVD-Player to the TV-aspect.
Concerning the background: If you do not have a wide screen TV the
TV-aspect will be 4:3. However, most feature films have an aspect of 16:9,
the image is therefore too wide for the TV-screen.
Here you can specify how the replay of the film is to be adapted to the
playback device:
4:3/PS: You will only see the middle section of the film. The borders
will be cut off.
4:3/LB: You will see the complete width of the film. The film is thus
reduced in size, whereby black bars appear below and above the film
16:9: Select this option if you use a wide screen TV for replay. Please
note that films, that have been recorded with TV-aspect 4:3 can still
be replayed using aspect 4:3. This means, that replaying this film will
not require the complete wide screen area of the television.
NOTE: The setting “4:3/LB“ is not supported by all DVDs.
Angle Mark (Camera Angle)
If the DVD contains sequences recorded from different camera angles you
can use the ANGLE button (Fig. 3/29) to select the various camera angles.
This function is only available if the DVD contains scenes with various
camera angles.
Before you can use this function it has to be activated.
On: The angle symbol is shown on the screen.
Off: No angle symbol is shown on the screen.
OSD Lang
Here you can select the language of the on-screen displays.
Captions (Commentaries)
Some DVDs contain commentaries that accompany the film, e.g. subtitles
for the hard of hearing.
On: The commentary is displayed.
Off: No commentaries are displayed.
Screen saver
The player is able to display a still image for any time on the screen. This
can cause damage to the screen. It is therefore recommended to activate
the screen saver.
The following options are available:
On: The screen saver is activated (default setting).
Off: The screen saver is deactivated.
05-DVD 4619 HC_GB.indd 61
28.05.2009 8:08:59 Uhr
62
English
HDCD
It is possible to play back HDCD-encoded CDs and DVDs with this device.
With the “HDCD“ function you can then listen to high-quality sound with
a greater degree of detail. Generally speaking, the greater the level of
HDCD filtering, the better the quality of the sound.
Last Memory
Here you can define how the DVD player should behave if the user presses
the ““ button (Fig. 3/33) during playback.
On: If the playback of a DVD, CD or VCD is stopped and then restarted,
playback begins from the previous position.
Off: If the playback of a DVD, CD or VCD is stopped and then restarted, playback begins from the beginning of the medium.
Audio Setup
Speaker Setup
Downmix
Change the characteristics of the speaker output:
LT/RT: Choose this setting if you want to play the DVD with the Pro
Logic Dolby stereo effect. This produces a almost real 2-channel replay
effect.
Stereo: Choose this setting if you want to play a DVD, that has been
produced in the 5.1-Audio format, as 2-channel stereo sound.
SETUP Setup
SPDIF Output
Here you specify the settings for the digital Audio output.
SPDIF Off: Output of an analogue Audio signal, but no digital signal.
RAW: Output of a digital Audio signal. Use this setting if your amplifier is no two-channel stereo amplifier.
SPDIF/PCM: Output of a digital Audio signal that is converted to a
2-channel signal. Use this setting if your amplifier is a two-channel
stereo amplifier.
NOTE:
If there is no Audio output, even though you connected the DVD-Player
to an amplifier, you will most likely have chosen an incorrect setting for
the Audio output.
05-DVD 4619 HC_GB.indd 62
28.05.2009 8:08:59 Uhr
English
63
3D Process
NOTE:
This device does not make use of the „PL 2“ function and therefore
cannot be selected.
Reverb Mode
With the “Reverb Mode“ function it is possible to produce surrounding
acoustics similar to those found in a concert hall or church.
Dolby Digital Setup
Dual Mono
The Audio output is normally in stereo. Here you have the possibility to
choose Mono-output instead of Stereo-output.
Stereo: The Audio output is in Stereo (default).
L-Mono: The Audio output is in Mono. In this case the signal of the
“left“ stereo channel is transmitted to all speakers.
R-Mono: The Audio output is in Mono. In this case the signal of the
“right“ stereo channel is transmitted to all speakers.
Mix Mono: The Audio output is in Mono. In this case the signal of the
“both“ stereo channel is transmitted to all speakers.
NOTE:
By pressing the L/R / ST/MO button (Fig. 3/35) you can also switch
between the sound output options.
Dynamic
The term “Dynamic“ (Dynamic Range) describes the ratio of quietest and
loudest sound. If the dynamic range is very large, you will experience very
quiet and very loud sounds.
This may cause replay problems. Let us assume that you are watching a
DVD in a relatively loud environment. You can now increase the volume to
be able to hear also the very quiet passages, however with the disadvantage that loud passages will be unacceptably loud. In this case it would
make sense to compress the dynamic range (i.e. reduce) and increase the
output volume at the same time.
FULL -1/8: The dynamic range is compressed slightly (1/8) to full (FULL).
OFF: The dynamic range is not compressed at all (default).
05-DVD 4619 HC_GB.indd 63
28.05.2009 8:09:00 Uhr
64
English
Video Setup
Component (Video Output)
Select the video output option for the playback device that is connected
and which you wish to use. Choosing the right signal format depends on
the type of connection and the playback device (see also the operating
manual of the replay unit).
S-Video: Select this option if your playback device is connected to the
DVD player via the composite video and/or S-video connection.
YUV: Select this option if your playback device is connected to the
DVD player via the component video connection.
Scart (RGB): Select this option if your playback device is connected to
the DVD player via the SCART connection.
NOTE:
If you would like to select the “Scart (RGB)“ setting, please ensure
that your playback device supports this setting.
By pressing the TV-MODE button (Fig. 3/26) you can also switch
between the video output options.
Resolution
Select the HDMI resolution for the connected playback device that is
to be used. Choosing the right signal format depends on the type of
connection and the playback device (see also the operating manual of the
replay unit).
Quality
In this menu it is possible to perform various settings to adapt the video
signal.
HDMI Setup
HDMI
Here you can switch the HDMI output on and off.
Audio Source
Here you can select the audio output for the HDMI connection.
NOTE:
The “Audio Source“ menu is only available if the “On” option is activated
in the “HDMI” menu.
Preference Page
TV Type
Match the output of the DVD-Player to the colour transfer system of your
playback device.
The following options are available:
PAL: A system commonly used in Europe.
Auto: Select this setting if your playback device is a multi-system
unit.
NTSC: A system primarily used in North America.
05-DVD 4619 HC_GB.indd 64
28.05.2009 8:09:00 Uhr
English
65
Audio; Subtitle; Disc Menu
Audio: Here you can select the preferred audio language.
Subtitle: Here you can select the preferred language for the film
subtitles.
Disc Menu: Here you can select the preferred language for the DVD
menus.
Parental
Some DVD contain information concerning the target group. This method
is comparable with the rating of cinema films (“Suitable only for persons
of 12 years and over“ e.g.).
If you have the child lock option activated a probably existing corresponding information is read from the DVD and compared with the value
pre-set by you. If a DVD is intended for an older age group than the one
pre-set by you, the DVD cannot be played.
The following child lock options are available:
Kid Saf: Suitable for children.
G: Suitable for all age groups.
PG: The presence of parents is recommended. Some scenes may be
unsuitable for children.
PG 13: The presence of parents is strictly recommended. Some scenes
may be unsuitable for children under the age of 13.
PGR: The presence of parents is strictly necessary.
R: Young persons under the age of 17 may only view this film in the
presence of an adult.
NC17: Children and juveniles under the age of 17 are not allowed to
watch this film.
Adult: The film must only be watched by adults.
Password Setup
If you want to operate the DVD-Player with a child lock system, you must
first enter a password. This password safeguards the settings for the child
lock system, so that it can only be changed by yourself.
Password Mode
On: A password has to be entered whenever an attempt is made to
modify the child lock function.
Off: The child lock system can be changed without a password being
required.
Password
In this menu you can change the password for the child lock system.
In order to change the password, you must first enter the current password. The master password is “9999“.
05-DVD 4619 HC_GB.indd 65
28.05.2009 8:09:00 Uhr
66
English
NOTE:
If you forgot your password, you can deactivate the child lock system
with this password.
Proceed as follows to change the password:
1. Enter the present password in the “Old Password“ line with the Numerical buttons (Fig. 3/2) of the remote control.
To prevent the password from being read by unauthorized persons
only the characters “XXXX” will appear on the screen.
2. Enter the new password in the “New Password“ line with the Numerical buttons of the remote control.
3. Confirm the new password by entering it again in the “Confirm PWD“
line. Confirm your entry with the ENTER button (Fig. 3/13).
Default
Select the command “Default/Reset“ if you want to reset the player to the
factory implemented default settings.
Any settings you have made will be lost.
Radio Station Set-up
This device has a built-in FM radio receiver. It is possible to search for
radio stations manually.
Manual Station Finding
1. Use the INPUT (Fig. 3/22) button to select the TUNER mode.
2. Press the “/SEARCH+“/“/SEARCH-“ buttons (Fig. 3/9, 32) to
search for a station. Press the corresponding button repeatedly until
you have found the desired radio station.
NOTE:
If you keep the buttons pressed down, the search function continues
automatically until the next station is found.
3. In order to store the radio station found, press the MEM button
(Fig. 3/27); „CH“ appears in the display and a station preset number
flashes (e.g. 01).
4. Then enter the desired storage location by means of the Numerical
buttons (Fig. 3/2).
5. Confirm what you have entered with the MEM button in order to
store the radio station.
In order to select the stored radio stations press the “I/STATION+“/
“I/STATION-“ (Fig. 3/7, 34) button or enter the storage location with
the Numerical buttons (Fig. 3/2).
05-DVD 4619 HC_GB.indd 66
28.05.2009 8:09:00 Uhr
English
67
AUX IN (R/L) Input Sockets
To connect analogue replay devices. With these sockets you can also hear
the sound from other playback devices such MP3 players, CD players etc
through the loudspeakers.
1. Please connect the external device with an appropriate cinch cable
(2x RCA) to the AUX IN sockets (Fig. 2/17).
2. Press the INPUT button (Fig. 3/22) repeatedly until “AUX“ appears in
the display.
3. For the remaining procedure please see the operating instructions of
the external sound source.
4. Through the loudspeakers you now hear the sound from the external
device; with the VOL+/- buttons (Fig. 3/18, 19) you can change the
volume.
NOTE:
Adjust the volume of the external device to a comfortable level.
Troubleshooting
Before sending the machine to the Customer Services, use the following table to check whether you can rectify the fault
yourself.
Fault
The power supply light
does not light
Possible cause
No power supply
No image displayed on
screen
no power supply/ mains switch
switched off
Video cable not correctly
connected
No response when pressing button
no DVD/CD inserted
DVD/CD not compatible
DVD/CD incorrectly placed in
CD/DVD-tray
CD/DVD is dirty
CD/DVD is damaged
Incorrect settings
The child lock system is activated
The wrong TV mode has been
selected.
Power supply problem or static
charging of appliance
05-DVD 4619 HC_GB.indd 67
Solution
WARNING: Before troubleshooting, switch the
player off.
Put the mains plug in correctly, if necessary, check the
socket is working with another appliance.
Switch the player on by the mains switch (Fig. 2/29).
WARNING: Before troubleshooting, switch the
player off.
Check the correct fit of the Video cable ➯ “Connecting
the Video cable“. Make sure that the jacks are tightly in
the sockets.
Insert a CD/DVD.
Use only compatible media (see ➯ “Technical data“).
Turn the CD/DVD around.
Clean the CD/DVD.
Use a different CD/DVD.
Check the settings of your DVD-Player.
Deactivate the child lock ➯ “Parental“.
Press the TV-Mode button (Fig. 3/26) to change the TV
mode.
Switch off the main switch and pull out the mains plug.
Insert the mains plug into the socket and switch the
player on again.
28.05.2009 8:09:01 Uhr
68
English
Fault
No sound
Possible cause
Audio cable not connected
Amplifier switched off
The remote control does
not work
Incorrect settings
wrong direction
too far away
Batteries empty
Titles are played in wrong Playlist is used
order
DVD cannot be played
DVD has not been finalized
No radio reception.
The antenna cable is not
connected.
Poor radio reception.
The received radio station is too
weak for a stereo operation.
Solution
WARNING: Before troubleshooting, switch the
player off.
Video plug for transmission of the Video signal, you must
use and Audio cable in addition to the Video cable ➯
“Connecting the Audio cable“.
If you use an amplifier for Audio output: check whether
the amplifier is switched on.
Check the settings of your DVD-Player.
The remote control is not pointed towards the DVD-Player.
Make sure that the remote control is not further than
7 m away from the player.
Replace the batteries in the remote control ➯ “Remote
control battery installation“.
Delete the playlist ➯ “Deleting a Playlist“.
Use a finalized DVD.
Insert the antenna cable firmly into the antenna socket
of the device.
Adjust the device to mono operation by pressing the
L/R ST/MO button (fig. 3/35).
Disposal
At the end of the service life of the appliance, in particular if it is malfunctioning, make the appliance unusable by pulling the mains plug out
of the socket and separating the power cable. Dispose of the appliance
according to the environmental regulations applicable in your country.
Electrical waste may not be disposed of together with household waste.
For any advice regarding recycling, contact your local municipal authorities or your dealer.
Declaration of conformity
ETV Elektro-technische Vertriebsgesellschaft mbH hereby declares that
the device DVD 4619 HC USB/CR/HDMI is in conformity with the basic
requirements of the European guideline for electromagnetic compatibility
(2004/108/EG) and the low voltage guideline (2006/95/EG).
05-DVD 4619 HC_GB.indd 68
28.05.2009 8:09:01 Uhr
English
69
OSD Menu Overview
GENERAL
VIDEO
- - General Setup Page - -
- - Video Setup Page - -
TV Display
4:3/PS
4:3/LB
16:9
Component
S-Video
YUV
Scart
Angel Mark
On
Off
Resolution
Auto
480I
480P
720P60
1080I60
1080p60
576I
576P
720P50
1080I50
1080p50
OSD Lang
Captions
On
Off
Screen Saver
On
Off
HDCD
Off
1x
2x
Last Memory
On
Off
Quality
- - Video Quality Setup - Sharpness
AUDIO
Brightness
- - Audio Setup Page - Speaker Setup
Contrast
- - Speaker Setup Page - Downmix
SPDIF Setup
HDMI Setup
LT/RT
Stereo
- - SPDIF Setup Page - SPDIF Output
3D Process
PL 2
Reverb Mode
Off
Concert
Living Room
Hall
Bathroom
Cave
Arena
Church
Audio Source
Auto
PCM
- - Preferenze Page - TV Type
PAL
AUTO
NTSC
Audio
Subtitle
Disc Menu
DOLBY
- - Dolby Digital Setup - Stereo
L-Mono
R-Mono
Mix-Mono
1 KID SAF
2G
3 PG
4 PG 13
5 PGR
6R
7 NC17
8 Adult
Password
Default
05-DVD 4619 HC_GB.indd 69
On
Off
PREFERENCE
Parental
Dynamic
- - HDMI Setup - HDMI
SPDIF Off
RAW
SPDIF/PCM
3D Processing Page
Dual Mono
High
Medium
Low
- - Password Setup Page - Password Mode
On
Off
Password
Change
Reset
28.05.2009 8:09:01 Uhr
GARANTIE-KARTE
Garantiebewijs • Carte de garantie
Certificato di garanzia • Tarjeta de garantia
Cartão de garantia • Guarantee card
Garantikort • Karta gwarancyjna • Záruční list
Garancia lap • Гарантийная карточка
Stünings Medien, Krefeld • 05/09
DVD 4619 HC USB/CR/HDMI
DVD 4619 HC USB/CR/HDMI
24 Monate Garantie gemäß Garantie-Erklärung • 24 maanden
garantie overeenkomstig schriftelijke garantie • 24 mois de garantie
conformément à la déclaration de garantie • 24 meses de garantie
según la declaratión de garantía • 24 meses de garantia, conforme a
declaração de garantia • 24 mesi di garanzia a seconda della spiegazione
della garanzia • 24 months guarantee according to guarantee
declaration 24 måneders garanti i henhold til garantierklæring
24miesiącegwarancjinapodstawiekartygwarancyjnej•Záruka24mésíců
podle prohlášení o záruce • A garanciát lásd a használati utasításban
Гарантийные обязательства – смотри руководство пользователя
Kaufdatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier,
Handtekening • Date d‘achat, cachet du revendeur, signature • Fecha de compra, Sello del vendedor, Firma • Data de compra, Carimbo do vendedor, Assinatura • Data
dell‘aquisto, timbro del commerciante, firma • Purchase date, Dealer stamp, Signature •
Kjøpsdato, stempel fra forhandler, underskrift • Data kupna, Pieczątka sklepu, Podpis • Datum koupě, Razítko prodejce, Podpis • A vásárlási dátum, a vásárlási hely bélyegzője, aláirás
Дата покупки, печать торговца, подпись
Elektro-technische
Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Elektro-technische Vertriebsges. mbH
Industriering Ost 40 • 47906 Kempen
Telefon 0 21 52/20 06-666
Hotline@etv.de
05-DVD 4619 HC_Titel.indd Abs1:70
28.05.2009 8:01:27 Uhr
Download PDF

advertising
