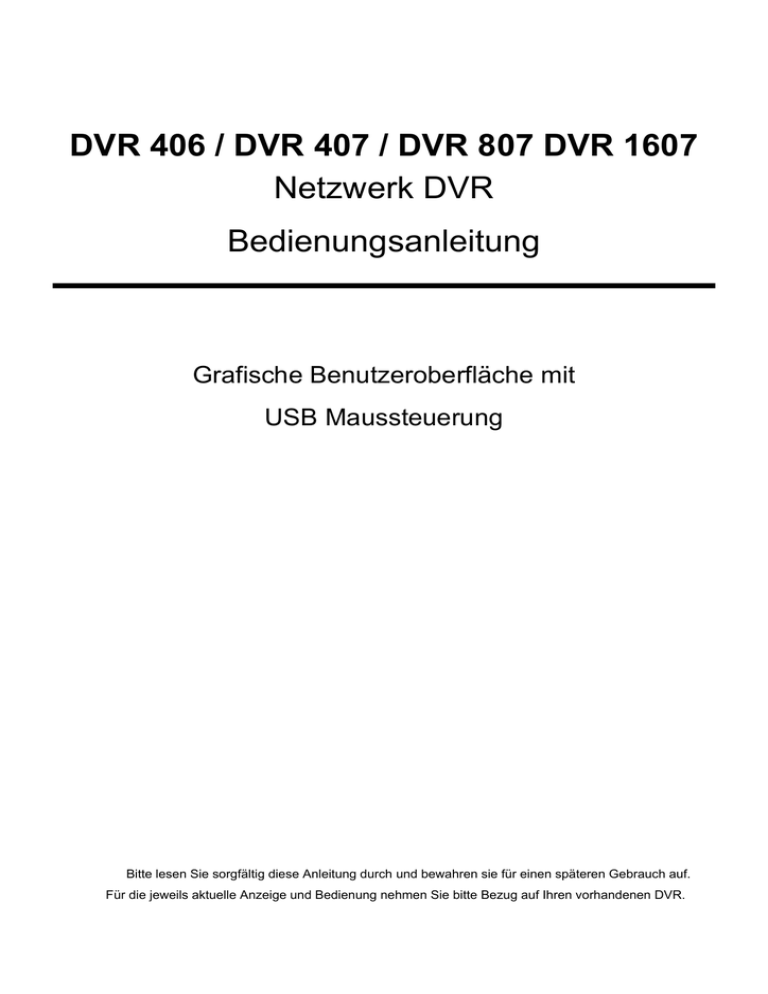

DVR 406 / DVR 407 / DVR 807 DVR 1607 Bedienungsanleitung

DVR 406 / DVR 407 / DVR 807 DVR 1607 Bedienungsanleitung
DVR 406 / DVR 407 / DVR 807 DVR 1607
Netzwerk DVR
Bedienungsanleitung
Grafische Benutzeroberfläche mit
USB Maussteuerung
Bitte lesen Sie sorgfältig diese Anleitung durch und bewahren sie für einen späteren Gebrauch auf.
Für die jeweils aktuelle Anzeige und Bedienung nehmen Sie bitte Bezug auf Ihren vorhandenen DVR.
WICHTIGE SICHERHEITSHINWEISE
VORSICHT
HOCHSPANNUNGSGEFAHR
VORSICHT:
Um Stromschlägen vorzubeugen, setzen Sie dieses Gerät weder Regen noch sonstiger Feuchtigkeit aus.
Betreiben Sie dieses Gerät nur mit der auf dem Typenschild angegebenen Stromversorgung. Der Hersteller
haftet nicht für Schäden durch unsachgemäße Verwendung, selbst wenn der Hersteller auf die Möglichkeit
solcher Schäden hingewiesen wurde.
Das Blitzsymbol mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll Sie auf das
Vorhandensein nicht isolierter, „gefährlicher Spannung“ innerhalb des Gerätegehäuses
hinweisen. Diese Spannung kann stark genug sein, um einen für Menschen gefährlichen
Stromschlag auszulösen.
Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll Sie auf wichtige Bedienungsund Wartungshinweise in der Begleitliteratur zu diesem Gerät aufmerksam machen.
Sämtliche von unserem Unternehmen angebotenen bleifreien Produkte erfüllen die
Anforderungen der europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher
Substanzen (RoHS). Dies bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte
absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten gefährlichen Substanzen
auskommen.
Sie dürfen Verpackungsmaterial und ausgediente Batterien oder Geräte nicht im Hausmüll
entsorgen, führen Sie sie der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die
nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.
Dieses Gerät erfüllt die Anforderungen zur Vermeidung von Funkstörungen.
Haftungsausschluss
Die Informationen in dieser Anleitung waren zum Zeitpunkt der Veröffentlichung aktuell. Wir behalten uns das
Recht vor, die Inhalte dieser Anleitung jederzeit zu überarbeiten oder Teile daraus zu entfernen. Wir geben
keinerlei Zusicherungen und übernehmen keine rechtsgültige Haftung hinsichtlich Exaktheit, Vollständigkeit oder
Nutzbarkeit dieser Anleitung. Für die jeweils aktuelle Anzeige und Bedienung nehmen Sie bitte Bezug auf Ihren
vorhandenen DVR. Die Inhalte dieser Anleitung können ohne Vorankündigung geändert werden.
Die hier genannten Produkt & Unternehmensbezeichnungen können eingetragene Warenzeichen oder
Warennamen ihrer jeweiligen Eigentümer sein.
Erdung
Dies ist ein Produkt der Sicherheitsklasse 1 (Stromkabel ausgestattet mit einem Erdungsstecker). Der
Stromstecker sollte nur an einer Steckdose mit Schutzkontaktstecker angeschlossen werden. Jede
Unterbrechung des Schutzleiters innen oder außen am Instrument macht es wahrscheinlich, dass das Instrument
gefährlich wird. Eine mutwillige Unterbrechung ist untersagt.
Wasser & Feuchtigkeit
Setzen Sie dieses Produkt keinen tropfenden oder spritzenden Flüssigkeiten aus. Gegenstände, die mit
Flüssigkeiten gefüllt sind, z.B. Vasen, sollten nicht auf das Produkt gestellt werden.
MPEG 4-Lizenzierung
Dieses Produkt ist durch die „MPEG-4 Visual Patent Portfolio“-Lizenz für den persönlichen und nicht
kommerziellen Einsatz durch den Endkunden zur (I) Codierung von Videodaten in Übereinstimmung mit dem
MPEG 4-Standard („MPEG-4 Video“) und/oder (II) zur Decodierung von MPEG 4-Videodaten, die von einem
Endverbraucher zu persönlichen und nichtkommerziellen Zwecken codiert und/oder von einem Videoanbieter, der
über eine Lizenz von MPEG LA TO für MPEG-4-Videos verfügt, bezogen wurden, lizenziert. Für abweichende
Verwendungen wird keine Lizenz gewährt, auch nicht stillschweigend. Weitere Informationen - auch hinsichtlich
werbender und kommerzieller Einsatzzwecke sowie zur Lizenzierung - können von MPEG LA, LLC bezogen
werden. Siehe HTTP://WWW.MPEGLA.COM.
GPL Lizensierung
Dieses Produkt enthält Codes, die von Drittfirmen entwickelt wurden und unter die GNU
General Public License („GPL“) oder die GNU Lesser Public Licence („LGPL“) fallen.
Der in diesem Produkt verwendete GPL Code wird ohne Garantie veröffentlicht und
unterliegt dem Copyright des entsprechenden Autors.
Andere Quellcodes, die unter die GPL-Lizenzen fallen, sind auf Anfrage verfügbar.
Wir freuen uns, dem Linux Kernel unsere Modifikationen, sowie einige neue Befehle und
Programme, um Sie mit dem Code vertraut zu machen, zukommen zu lassen. Die Codes
sind auf unserer FTP Seite verfügbar. Bitte laden Sie sie von der folgenden Webseite
oder fragen Sie Ihren Händler:
ftp://ftp.dvrtw.com.tw/GPL/AV074/
INDEXA GmbH
Paul-Böhringer- Str. 3
74229 Oedheim
Deutschland
2010/12/14
Version V1.2
INHALTSVERZEICHNIS
1. BEVOR SIE DIESEN DVR BENUTZEN ....................................................... 6
1.1 Lieferumfang ................................................................................................................ 6
1.2 Vorderseite................................................................................................................... 6
1.3 Rückseite ..................................................................................................................... 8
2. ANSCHLUSS UND EINRICHTUNG ........................................................... 10
2.1 Festplatteninstallation ................................................................................................ 10
2.2 Kameraverbindung ..................................................................................................... 12
2.2.1 Normaler Kameraanschluss .............................................................................. 12
2.2.2 PTZ Kameraanschluss ...................................................................................... 13
2.3 Stromversorgung ....................................................................................................... 14
2.4 Datums- und Uhrzeiteinstellung ................................................................................. 15
2.5 Festplatte löschen ...................................................................................................... 15
2.6 Kennworteinstellung ................................................................................................... 16
3. GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG .. 17
3.1 USB Maus Schließen ................................................................................................. 17
3.2 Schnellmenüleiste ...................................................................................................... 17
3.2.1 Kanalwechsel .................................................................................................... 18
3.2.2 Bedienfeld der PTZ ............................................................................................ 18
3.3 Hauptmenü ................................................................................................................ 19
4. GRUNDBEDIENUNG ................................................................................. 20
4.1 Live-Ansichtsseite ...................................................................................................... 20
4.2 Aufnahmesymbol ....................................................................................................... 20
4.3 Wiedergabe................................................................................................................ 21
4.3.1 Wiedergabesteuerung ....................................................................................... 21
4.3.2 Event-Suche ...................................................................................................... 22
4.3.3 Wiedergabeaudio............................................................................................... 22
4.4 Benutzerebenenschalter ............................................................................................ 22
4.5 Videoausgabeschalter................................................................................................ 23
5. HÄUFIG BENUTZTE FUNKTIONEN.......................................................... 24
5.1 Schnellsuche.............................................................................................................. 24
5.2 Aufnahme................................................................................................................... 24
5.2.1 Schnellaufnahmeeinstellung .............................................................................. 24
5.2.2 Detaillierte Aufnahmeeinstellung ....................................................................... 25
5.3 TIMER ........................................................................................................................ 26
5.3.1 AUFNAHME-TIMER .......................................................................................... 26
5.3.2 BEWEGUNGS-TIMER ....................................................................................... 27
5.4 Erkennungseinstellung ............................................................................................... 27
5.5 Einstellung der PTZ-Kamera ...................................................................................... 28
5.6 Systemeinstellung ...................................................................................................... 29
5.6.1 Kennworteinstellung .......................................................................................... 29
5.6.2 System Upgrade ................................................................................................ 30
5.6.3 Video-Backup .................................................................................................... 30
5.6.4 Alle HDD Daten löschen .................................................................................... 32
5.7 Netzwerk .................................................................................................................... 32
6. FERNGESTEUERTE BEDIENUNG ........................................................... 34
6.1 Mitgelieferte, lizenzierte Software .............................................................................. 34
6.1.1 Installation und Netzwerkverbindung ................................................................. 34
6.1.2 Steuerungsfenster Übersicht ............................................................................. 36
6.1.3. Allgemeine Bedienung ...................................................................................... 38
6.1.4. E-Map ............................................................................................................... 41
6.2 Webbrowser IE .......................................................................................................... 46
6.2.1 Ereigniswiedergabe & Download ....................................................................... 48
ANHANG 1 SPEZIFIKATIONEN .................................................................... 49
ANHANG 2 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKE ........ 53
ANHANG 3 KOMPATIBLE SATA HDDs ....................................................... 54
ANHANG 4 HAUPTMENÜ-STRUKTUR ........................................................ 55
ANHANG 5 DVR BATTERIEWECHSEL ........................................................ 57
ANHANG 6 PINBELEGUNG .......................................................................... 58
ANHANG 7 DVD-BRENNER INSTALLATION .............................................. 61
BEVOR SIE DIESEN DVR BENUTZEN
1. BEVOR SIE DIESEN DVR BENUTZEN
1.1 Lieferumfang
¾
DVR 407 / 807 / DVR 1607
… DVR
… HDD-Schrauben
… IR Fernbedienung
… Anleitung für IR Fernbedienung
… IR Empfänger-Verlängerungskabel
… CD-Anleitung
… Netzteil & Stromkabel
… USB Maus
… 25 Pin DSUB-Kabel
¾
DVR 406
… DVR
… HDD-Schrauben
… IR Fernbedienung (Nur für ausgewählte Modelle)
… Anleitung für IR Fernbedienung
… CD-Anleitung
… Netzteil & Stromkabel
1.2 Vorderseite
1)
LED-Anzeigen
Die Festplatte wird ausgelesen oder eschrieben.
Ein Alarm wurde ausgelöst.
Timeraufnahme ist aktiviert.
Bei Wiedergabe.
DVR ist eingeschaltet.
2)
(▲) / (▼) / (◄) / (►)
Drücken Sie ▲ / ▼ / ◄ / ► für oben/unten/links/rechts.
Im Wiedergabemodus:
Drücken Sie „“, um die Wiedergabe zu unterbrechen.
Drücken Sie „“, um die Wiedergabe anzuhalten.
Drücken Sie „“, um vorzuspulen.
Drücken Sie „“, um zurückzuspulen.
3)
MENU
Drücken Sie „MENU“, um das Hauptmenü aufzurufen.
4)
ENTER
Drücken Sie „ENTER“, um die Einstellung zu bestätigen.
5)
LIST
Für das schnelle Durchsuchen der aufgezeichneten Dateien in vier Ereignislisten:
RECORD LIST/MOTION LISTE/ALARM/ZEITLISTE, oder wählen Sie FULL LIST, um
alle Ereignisprotokolle anzuzeigen.
Zur schnellen Suche der gewünschten Zeit, wählen Sie „QUICK SEARCH“. Stellen Sie
den gewünschten Zeitabschnitt ein und wählen Sie „Start“ zur Wiedergabe des während
der angegebenen Zeit aufgezeichneten Videoclips.
6
BEVOR SIE DIESEN DVR BENUTZEN
6)
PLAY
Drücken, um die zuletzt aufgezeichneten Daten wiederzugeben.
7)
SLOW
Für langsame Wiedergabe im Wiedergabemodus.
8)
ZOOM
Zur Vergrößerung des Bildes des ausgewählten Kanals im FRAME oder FIELD
Aufnahmemodus.
9)
SEQ
Zur Anzeige jedes Kanals im Vollbild, beginnend mit CH 1. Nach Anzeige des letzten
Kanals wird wieder von CH 1 begonnen. Drücken Sie „SEQ“ erneut, um diesen Modus
zu beenden.
10)
Drücken, um den 4 Kanal-Anzeigemodus anzuzeigen.
11) CH1 ~ 16 / 1 ~ 8 / 1 ~ 4
Drücken Sie die Kanaltasten, um den anzuzeigenden Kanal zu wählen.
12) SEARCH
Drücken, um das Zeitsuchemenü aufzurufen. Stellen Sie den gewünschten
Zeitabschnitt ein und wählen Sie „START“ zur Wiedergabe des während der
angegebenen Zeit aufgezeichneten Videoclips.
13) AUDIO (SLOW + ZOOM)
Drücken Sie „SLOW“ + „ZOOM“ zur Auswahl von Live- oder Wiedergabeaudio von
Audiokanal 1 ~ 4.
Liveaudio von Audiokanal 1 ~ 4 (weiß)
Wiedergabeaudio von Audiokanal 1 ~ 4
(gelb).
Audiokanal nicht gewählt
14) P.T.Z. (
+ SEQ) (Nur für ausgewählte Modelle)
Durch gleichzeitiges Drücken von „
aufrufen/verlassen.
“ + „SEQ“ können Sie den PTZ-Steuermodus
15) USB port
An der Vorderseite befinden sich zwei USB Ports, einer zum Anschluss Ihrer USB Maus
zur Maussteuerung und der andere zum Anschluss Ihres USB Flash-Laufwerks für
Videobackup.
Hinweis: Der Anschluss von zwei USB Mäusen oder zwei USB Flash-Laufwerken an der
Vorderseite ist nicht möglich.
Eine Liste von kompatiblen USB Flash-Laufwerken finden Sie in „ANHANG 2 LISTE
DER KOMPATIBLEN USB FLASH LAUFWERKE“ auf Seite 53.
16)
(Nur für ausgewählte Modelle)
Drücken Sie „ “, um den DVD-Brenner zu öffnen/schließen.
7
BEVOR SIE DIESEN DVR BENUTZEN
1.3 Rückseite
1)
75Ω / HI-IMPEDANCE (Nur für ausgewählte Modelle)
Wenn Sie die Loop-Funktion nutzen, schalten Sie bitte auf HI-IMPEDANCE um. Wenn
Sie die Loop-Funkiton nicht benutzen, wechseln Sie bitte auf 75Ω.
2)
VIDEO IN (1 ~ 16 / 1 ~ 8 / 1 ~ 4): Anschluss an den Videoanschluss einer Kamera.
VIDEO LOOP (1 ~ 16 / 1 ~ 8): Videoausgang. (Nur für ausgewählte Modelle)
Hinweis:
Der DVR erkennt automatisch das Videosystem der Kamera. Bitte achten Sie
darauf, dass die Kameras richtig mit dem DVR verbunden sind und mit Strom
versorgt sind, bevor Sie den DVR einschalten.
3)
AUDIO IN (1 ~ 4)
Anschluss an den Audioanschluss einer Kamera, wenn die Kamera Audioaufnahmen
unterstützt.
Hinweis: Um ein Videobackup mit Audio zu erstellen, stellen Sie sicher, dass die Kamera,
welche die Audiofunktion unterstützt, an den Video-in Kanal und den Audio-in
Kanal angeschlossen ist. Die Audiodaten von Audio CH1 werden zum Beispiel
zusammen mit den Videodaten von Video CH1 aufgezeichnet.
4)
AUDIO OUT
Zum Anschluss eines Lautsprechers mit einem Mono-Audioeingang.
Hinweis: Um zu erfahren, wie viele Audioausgänge Ihr DVR unterstützt, lesen Sie bitte die
Technischen Daten.
5)
MONITOR
Zum Anschluss eines CRT-Monitors für Videoausgaben.
Hinweis: Wenn sowohl MONITOR als auch VGA angeschlossen sind, drücken Sie die linke
Taste ◄ an der Vorderseite des DVR während des Einschaltens, um die
Videoausgabe auf den MONITOR festzulegen. Einzelheiten hierzu finden Sie
unter „4.5 Videoausgabeschalter“ auf Seite 22.
6)
CALL (Nur für ausgewählte Modelle)
Anschluss an einen Monitor für sequentielle Anzeige.
7)
VGA
Direkter Anschluss eines LCD Monitors.
Hinweis: Wenn sowohl MONITOR als auch VGA angeschlossen sind, drücken Sie die
rechte Taste ► an der Vorderseite des DVR während des Einschaltens, um die
Videoausgabe auf VGA festzulegen. Einzelheiten hierzu finden Sie unter „4.5
Videoausgabeschalter“ auf Seite 22.
8)
IR (Nur für ausgewählte Modelle)
Hier wird die Infrarot-Empfängererweiterungsleitung für die Fernbedienung angeschlossen.
9)
EXTERNAL I/O
Dieser Port wird für den Anschluss externer Geräte verwendet. (z.B. Speed Dome
Kameras, externe Alarmgeräte, usw.)
8
BEVOR SIE DIESEN DVR BENUTZEN
Eine detaillierte Beschreibung der I/O-Anschluss PIN Belegung finden Sie im „ANHANG
6 PIN BELEGUNG“ auf Seite 58.
10) LAN
Mit diesem Anschluss verbinden Sie ein LAN-Kabel für den Internetzugang.
11) DC 19V
Hier schließen Sie das mitgelieferte Netzteil an.
12)
Power
Stellen Sie den Schalter auf „ \ “ zum Einschalten und auf „|“ zum Ausschalten.
9
ANSCHLUSS UND EINRICHTUNG
2. ANSCHLUSS UND EINRICHTUNG
Stellen Sie vor dem Einschalten des DVR sicher, dass Sie eine Festplatte installiert und
mindestens eine Kamera angeschlossen haben. Details dazu finden Sie in den
folgenden Abschnitten.
Hinweis:
Der DVR wird das Videosystem der angeschlossenen Kameras automatisch
erkennen (NTSC oder PAL). Um sicherzustellen, dass die Systemerkennung
korrekt ist, prüfen Sie bitte, dass die Kameras an den DVR angeschlossen sind,
mit Strom versorgt werden und der DVR eingeschaltet ist.
2.1 Festplatteninstallation
Eine SATA HDD muss installiert werden, bevor der DVR eingeschaltet wird.
Hinweis:
¾
Es wird empfohlen, alle Daten auf der Festplatte beim Einschalten des DVR zu
löschen und Datum & Zeit richtig einzustellen, um sicherzustellen, dass die
aufgenommenen Daten nicht mit anderen Daten, die vorher auf der Festplatte
gespeichert wurden, vermischt werden. Einzelheiten hierzu finden Sie unter
„5.6.4 Alle HDD Daten löschen“ auf Seite 32.
Bei DVR 807 und DVR 1607
Schritt 1: Lösen Sie die oberen Deckelschrauben und nehmen den Deckel des DVR ab.
Hinweis:
Der DVR Deckel besteht aus Metall. Bitte seien Sie vorsichtig mit den Kanten,
wenn Sie den Deckel entfernen.
Schritt 2: Wie in der Abbildung rechts gezeigt, gibt
es 2 HDD Halterungen in diesem DVR.
2-1 Einbau in die erste Halterung
Entfernen Sie die Halterung und richten Sie
die Schraubenöffnungen der Halterung an
den Schraubenöffnungen der HDD aus.
Stellen Sie sicher, dass die Platinenseite
der HDD nach oben zeigt.
Befestigen Sie die HDD auf der Halterung
und verbinden Sie den Stromanschluss und
den Datenbusanschluss mit der HDD.
Bringen Sie Halterung anschließend wieder
im DVR an.
10
ANSCHLUSS UND EINRICHTUNG
2-2 Einbau in die zweite Halterung
Verbinden Sie die HDD mit dem Stromanschluss und dem Datenbusanschluss.
Stellen Sie beim Anschluss des Stromkabels sicher, dass das Kabel durch das
Stromkabel
des
DVD
Brenners
durchgeleitet wird. Dies verhindert ein
Zusammenkommen des HDD Stromkabels mit dem Lüfter.
Richten Sie die Schraubenöffnungen der
Halterung an den Schraubenöffnungen der
HDD aus. Stellen Sie sicher, dass die
Platinenseite der HDD nach oben zeigt.
Bringen Sie HDD anschließend an der
Halterung an.
Hinweis:
Die Beschreibung der DVD-Brenner Installation finden Sie unter „ANHANG 7
DVD-BRENNER INSTALLATION“ auf Seite 61.
Schritt 3: Setzen Sie den Deckel wieder auf den DVR auf und ziehen sämtliche
Schrauben an, die Sie in Schritt 1 gelöst haben.
¾
Beim DVR 406 und DVR 407
Schritt 1: Lösen Sie die Schrauben des Deckels und entfernen Sie ihn vom DVR.
Suchen Sie die beiden HDD Halterungen am DVR Boden.
Schritt 2: Nehmen Sie eine kompatible HDD und schließen Sie sie an den
Stromanschluss und den Datenbusanschluss an.
Schritt 3: Stellen Sie sicher, dass die Platine nach oben zeigt und setzen Sie die HDD
zwischen die HDD Halterungen und der DVR Grundfläche wie unten gezeigt.
Stellen Sie sicher, dass die andere Seite der HDD in Kontakt mit der DVR
Grundfläche steht, um eine bessere Wärmeableitung zu ermöglichen.
11
ANSCHLUSS UND EINRICHTUNG
Schritt 4: Richten Sie Schraubenöffnungen an jeder Halterung mit der Schraubenöffnungen der HDD Seiten wie unten gezeigt aus und befestigen Sie die HDD
mit den beiliegenden HDD Schrauben an der Halterung.
Schritt 5: Setzen Sie den Deckel wieder auf den DVR auf und ziehen sämtliche
Schrauben an, die Sie in Schritt 1 gelöst haben.
2.2 Kameraverbindung
Die Kameras müssen angeschlossen und mit Strom versorgt werden, bevor der DVR
eingeschaltet wird. Verbinden Sie die Kamera mit dem angegebenen Netzteil. Verbinden
Sie dann den Videoausgang der Kamera mit dem Videoeingang des DVR durch ein
Koaxkabel oder Cinchkabel mit BNC-Steckern.
Hinweis:
Eine ausführliche Beschreibung der DVR-Videoeingänge finden Sie im Abschnitt
„1,3 RÜCKSEITE“ auf Seite 8.
2.2.1 Normaler Kameraanschluss
Hinweis:
Für detaillierte Kamerainstallation und Anschluss, lesen Sie bitte die
ensprechende Bedienungsanleitung.
1) Anschluss am DVR-Videoeingang
Verbinden Sie in den Videoausgang der Kamera mit dem Videoeingang des DVR;
dazu verwenden Sie Koaxkabel oder Cinchkabel mit BNC-Stecker.
2) Anschluss am DVR-Audioeingang (optional)
Verbinden Sie in den Audioausgang der Kamera mit dem Audioeingang des DVR
durch ein Koaxkabel oder Cinchkabel mit BNC-Steckern.
12
ANSCHLUSS UND EINRICHTUNG
3) Anschluss an die Stromversorgung
Schließen Sie die Kamera an die angegebene Stromversorgung an und stellen Sie
sicher, dass sie mit Strom versorgt wird.
2.2.2 PTZ Kameraanschluss (Nur für ausgewählte Modelle)
Die folgende Beschreibung bezieht auf unsere PTZ-Kamera.
Für die DVR Einstellung zur Steuerung der PTZ-Kamera lesen Sie bitte „5.5 PTZ
Kameraeinstellung“ auf Seite 28. Für Einzelheiten über die PTZ Kamerasteuerung und
Bedienung, lesen Sie bitte die entsprechende Bedienungsanleitung.
RJ11 Kabel
RS485-A: Rotes Kabel
RS485-B: Grünes Kabel
RJ11 Kabel
ROT (RS485-A)
GRÜN (RS485-B)
RJ11 Stecker
Das RJ11-Kabel ist nicht im Lieferumfang enthalten.
SCHRITT 1: Nehmen Sie ein RJ11-Kabel mit der korrekten Länge für Ihren
Anschluss.
Unterschiedliche RJ11 Stecker können unterschiedliche Kabelausführungen haben, so dass der Anschluss unterschiedlich sein kann. Wenn
Sie den DVR nach Anschluss nicht steuern können, machen Sie bitte den
Anschluss des RJ11-Kabels mit dem DVR rückgängig.
SCHRITT 2: Entfernen Sie ein Ende der Isolierung des RJ11-Kabels.
Entfernen Sie ein Ende der isolierenden Schicht des RJ11-Kabels, um die
RS485-A- und RS485-B-Kabel zu finden. Entfernen Sie anschließend die
isolierende Schicht, um die Blankdrähte für den weiteren Anschluss
aufzudecken.
SCHRITT 3: Verdrehen Sie die RS485-A- und RS485-B-Kabel des RJ11-Kabels und
der Speed Dome Kamera.
Verdrehen Sie die RS485-A (rot) und RS485-B (grün) Kabel des
RJ11-Kabels mit den RS485-A (braun) und RS485-B (orange) Kabeln der
Speed Dome Kamera. Um die Blankdrähte zu schützen, benutzen Sie das
Isolierungsklebeband, auf den verdrehten Drähten zu bedecken.
13
ANSCHLUSS UND EINRICHTUNG
SCHRITT 4: Schließen Sie das andere Ende des RJ11-Kabels an den DVR an.
Löten Sie die RS485-A (rot) und RS485-B (grün) Kabel des RJ11-Kabels
an den entsprechenden Pin von der Lötmittelseite des optionalen D-Sub
Adapters.
Die Beschreibung der DVR PIN Konfiguration finden Sie unter „ANHANG 6
PIN KONFIGURATION“ auf Seite 58. Wenden Sie sich für weitere
Anschlussdetails bitte an Ihren Installateur.
SCHRITT 5: Einstellung der Speed Dome Kamera an der DVR Seite.
Gehen Sie zu „ERWEITERTE EINSTELLUNG“ Æ „REMOTE“, um die
Speed Dome Kamera einzustellen.
a) Wählen Sie das Gerät „PTZ“.
b) Stellen Sie die ID auf denselben Wert, der bei der Speed Dome Kamera
eingestellt worden ist. Die Standard ID der Kamera ist 000.
c) Wählen Sie das Protokoll „NORMAL“.
d) Stellen Sie die Baudrate auf denselben Wert, der bei der Speed Dome
Kamera eingestellt worden ist. Die Standard Baudrate der Kamera ist
2400.
ERWEITERTE EINSTELLUNG
KAMERA
ERKENNUNG
ALARM
NETZWERK
SNTP
DISPLAY
AUFNAHME
REMOTE
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 W
DEVICE
PTZ
ID
000
PROTOKOLL
NORMAL
RATE
2400
X
EXIT
2.3 Stromversorgung
Dieses Gerät darf nur mit der auf dem Typenschild angegebenen Stromversorgung
betrieben werden. Verbinden Sie das Netzkabel mit dem Netzteil. Stecken Sie
anschließend den Netzstecker in eine Steckdose. Die Netz LED wird leuchten.
Hinweis:
Stellen Sie vor dem Einschalten des DVR sicher, dass die Kameras
angeschlossen und mit Strom versorgt werden, damit die Erkennung des
Kameravideosystems korrekt erfolgen kann.
Hinweis:
Um sicherzustellen, dass Ihr DVR dauerhaft und vollständig funktioniert, wird
eine USV, Unterbrechungsfreie Stromversorgung (Optional), für den konstanten
Betrieb empfohlen.
14
ANSCHLUSS UND EINRICHTUNG
2.4 Datums- und Uhrzeiteinstellung
Bevor Sie den DVR verwenden, stellen Sie bitte ZUERST das Datum und die Uhrzeit ein.
Hinweis:
Bitte ändern Sie NICHT Datum oder Uhrzeit Ihres DVR, nachdem die
Aufnahmefunktion aktiviert wurde. Andernfalls gerät die Reihenfolge der
aufgenommenen Daten durcheinander; bei einer späteren Zeit-Suche werden
Sie die aufgenommene Datei nicht ohne weiteres wiederfinden können. Falls
Datum oder Uhrzeit aus Versehen nach dem Aktivieren der Aufnahmefunktion
geändert wurden, sollten Sie sämtliche Festplattendaten löschen und die
Aufnahme erneut starten.
Hinweis:
Lassen Sie Sie den DVR bei erstmaliger Benutzung bitte mindestens 48
Stunden lang eingeschaltet, nachdem Datum & Zeit korrekt eingestellt wurden.
Dies vermeidet eine Zurückstellung der DVR Zeit, nachdem der DVR vom
Stromnetz getrennt wurde. Wenn sich die DVR Zeit nach dem Abtrennen von der
Stromversorgung zurücksetzt, zum Beispiel bei einem Stromausfall, und sich der
Akku entleert, ersetzen Sie den Akku bitte wie in „ANHANG 5 DVR
BATTERIEWECHSEL“ auf Seite 57 beschrieben.
Klicken Sie mit rechts, um das DVR Kennwort mit der Kennworttastatur einzugeben. Das
Standard-Administrator-Passwort ist 0000. Der Status wird von
(Tastensperre) zu
(Administrator) wechseln. Klicken Sie anschließend mit rechts, um das Hauptmenü
anzuzeigen und wählen Sie „SCHNELLSTART“ Æ „TIME SETUP“, um Datum & Zeit
einzustellen.
SCHNELLSTART
GENERELL
TIME SETUP
DATUM
ZEIT
2009 / NOV / 17
15 : 35 : 53
EXIT
2.5 Festplatte löschen
Es wird empfohlen, alle Daten auf der Festplatte beim Einschalten des DVR zu löschen,
um sicherzustellen, dass die aufgenommenen Daten nicht mit anderen Daten, die vorher
auf derm Festplatte gespeichert wurden, vermischt werden.
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“ Æ
„SYSTEMINFO“ Æ „HDD LÖSCHEN“. Der DVR wird neu starten, wenn HDD Daten
gelöscht werden.
15
ANSCHLUSS UND EINRICHTUNG
SYSTEM
TOOLS
SYSTEMINFO
USB SPECHER
DVD WRITER
BAUDRATE
HOST ID
R.E.T.R. VERZÖGERUNG
AUTOM. TASTENSPERRE
HDD LÖSCHEN
STANDARD HERSTELLEN
REMOTE ID
2400
000
5
NIEMALS
HDD-0
SUBMIT
000
SERIELLER TYP
RS485
VIDEOFORMAT
NTSC
VERSION
1019-1008-1010-1010
EXIT
2.6 Kennworteinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“ Æ
„TOOLS“, um das DVR Kennwort zu ändern.
Es gibt zwei Benutzerstufen: ADMIN & OPERATOR. Einzelheiten hierzu finden Sie unter
„4.4 Benutzerebenenschalter“ auf Seite 22.
SYSTEM
TOOLS
SYSTEMINFO
USB BACKUP
DVD BACKUP
SPRACHE
ADMIN PASSWORT
OPERATOR PASSWORT
UPGRADE
EXIT
16
DEUTSCH
SETUP
SETUP
SUBMIT
GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG
3. GRAFISCHE BENUTZEROBERFLÄCHE MIT USB
MAUSSTEUERUNG
3.1 USB Maus Schließen
Schließen Sie Ihre USB Maus an einen der USB Ports an der Vorderseite des DVR an.
) auf dem Bildschirm angezeigt wird, um
Prüfen Sie, ob das Maussymbol (
festzustellen, dass die USB Maus erkannt wurde.
Benutzen Sie Ihre Maus zur Eingabe des DVR Passworts mit der Passwort-Tastatur.
Das Standard-Administrator-Passwort ist 0000. Der Status wird von
(Schlosssymbol)
zu
(Administrator) wechseln und die Schnellmenüleiste an der linken Bildschirmseite
erscheinen.
Hinweis:
Im Hauptmenü können unter „SYSTEM“ Æ „TOOLS“ zwei Benutzerebenen für
den Zugriff auf den DVR festgelegt werden. Einzelheiten hierzu finden Sie unter
„4.4 Benutzerebenenschalter“ auf Seite 22.
Passworteingabe
Schnellmenü: Schließen
3.2 Schnellmenüleiste
Bewegen Sie das Pfeilsymbol, um die Schnellmenüleiste zu erweitern und die folgenden
fünf Funktionen anzuzeigen:
Schnellmenü: Öffnen
Zur Anzeige des Kanalwechselfensters und
Auswahl eines Kanals. Einzelheiten hierzu
finden Sie unter „3.2.1 Kanalwechsel“ auf
Seite 18.
Zur Anzeige des Wiedergabesteuerungs, um den zuletzt
fensters. Klicken Sie auf
aufgenommenen Videoclip abzuspielen oder
, um die Suchliste aufzurufen. Einzelheiten
hierzu finden Sie unter „4.3 Wiedergabe“ auf
Seite 21.
17
GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG
Schalten Sie zuerst den gewünschten Kanal
, um den
ein und klicken dann auf
Vergrößerungsmodus aufzurufen. Klicken und
ziehen Sie den roten Rahmen links unten im
Bildschirm, um den gewünschten Bereich
anzuzeigen. Klicken Sie 7, um diesen Modus
zu verlassen.
Zur Auswahl des Audiokanals: Im Livemodus
können nur die Live-Audiokanäle ausgewählt
werden.
Im Wiedergabemodus können die Live- und
Wiedergabe-Audiokanäle ausgewählt werden.
Aufruf des PTZ Modus und Anzeige des PTZ
Kamerasteuerungsfensters.
Einzelheiten
hierzu finden Sie unter „3.2.2 Bedienfeld der
PTZ“ auf Seite 18.
3.2.1 Kanalwechsel
Klicken Sie auf
Hinweis:
1~16
in der Schnellmenüleiste, um das folgende Fenster anzuzeigen.
Die verfügbaren Tasten hängen von Ihrem Modell ab.
Videokanalnummer
Klicken, um zum gewünschten Kanal in Vollbild zu wechseln.
Sequentielle Anzeige
Klicken Sie diese Schaltfläche an, um die Kanäle ab dem CH1
einen nach dem anderen in Vollbild anzuzeigen. Nach Anzeige des
letzten Kanals wird wieder von CH1 begonnen.
Wenn diese Funktion aktiviert ist, wird
in der Statusleiste angezeigt.
4-fach-Anzeige
Drücken, um den 4 Kanal-Anzeigemodus anzuzeigen.
9-fach-Anzeige
Drücken, um den 9 Kanal-Anzeigemodus anzuzeigen.
16-fach-Anzeige
Drücken, um den 16 Kanal-Anzeigemodus anzuzeigen.
3.2.2 Bedienfeld der PTZ (Nur für ausgewählte Modelle)
Hinweis:
Im PTZ Steuerungsmodus wird Hot Point unterstützt, um die Kameraansicht nach
einem Klick auf die angegebenen Punkte zu bewegen.
18
GRAFISCHE BENUTZEROBERFLÄCHE MIT USB MAUSSTEUERUNG
Klicken Sie auf
in der Schnellmenüleiste, um das folgende Fenster anzuzeigen.
Klicken, um das Kamera-Hauptmenü aufzurufen.
Einzelheiten über jedes Kameramenü finden Sie in
der entsprechenden Bedienungsanleitung.
Klicken, um Ihre Auswahl zu bestätigen/das Menü
aufzurufen.
Kamera Menü
Eingabe
/
/
/
Klicken, um Ihre Auswahl aufwärts/abwärts/
Aufwärts/Abwärts/Links/Rechts links/rechts zu bewegen oder Einstellungen zu
ändern.
/
Max. vergrößern/verkleinern
Klicken, um das Bild maximal zu vergrößern/auf die
normale Bildgröße zu verkleinern.
/
Vergrößern/Verkleinern
Klicken, um das zu Bild zu vergrößern/verkleinern.
/
Fokus nah/fern
Klicken, um den Fokus des Bildes einzustellen.
Klicken, um die Auto-Funktion zu aktivieren.
Vor der Benutzung müssen Sie eine entsprechende
Funktion zuweisen, die beim Klick auf
„AUTO“ aktiviert wird. Für Einzelheiten beziehen
Sie sich bitte auf die Bedienungsanleitung Ihrer
PTZ-Kamera.
Klicken, um den voreingestellten PTZ Punkt
einzugeben, den Sie anzeigen möchten.
Automodus
Voreingestellter Punkt
3.3 Hauptmenü
Führen Sie an einer beliebigen Stelle auf dem Bildschirm einen Rechtsklick aus, um das
Hauptmenü wie folgt anzuzeigen. Ein weiterer Rechtsklick beendet das Hauptmenü.
Einzelheiten über die Menüstruktur finden Sie unter „ANHANG 4 HAUPTMENÜSTRUKTUR“ auf Seite 55.
Hauptmenü
SCHNELLSTART
Einstellung der Statusanzeige,
Bildeinstellungen, sowie Datum & Zeit.
DATUM SETUP
Einstellung der Datumsanzeige und
Sommerzeit.
SYSTEM
Einstellung der
Systemkonfigurationen.
EVENT
INFORMATION
Zum Aufruf des Ereignis-Suchmenüs.
ERWEITERTE
EINSTELLUNG
Einstellung von KAMERA,
ERKENNUNG, ALARM, NETZWERK,
SNTP, DISPLAY, AUFNAHME und
REMOTE.
TIMER
Einstellung des Aufnahmetimers und
Erkennungstimers.
19
GRUNDBEDIENUNG
4. GRUNDBEDIENUNG
4.1 Live-Ansichtsseite
Symbol
Funktion
Live-Audiokanal
(1 ~ 4)
Symbol
Funktion
Audiokanal
wiedergeben (1 ~ 4)
Symbol
Funktion
Audiokanal aus
Digitaler Zoom an
Digitaler Zoom aus
Timer-Aufnahme
Netzwerk nicht
verbunden
Internet verbunden
LAN verbunden
USB Maus verbunden
USB Flash-Laufwerk/
Gerät verbunden
Kein USB-Gerät
verbunden
Tastensperre
PTZ Modus ein
HDD überschreiben
Administrator
Bediener
Sequenz
Bewegung
Aufnahme
Alarm
4.2 Aufnahmesymbol
1)
Manuelle Aufnahme
Manuelle Aufnahme ist als Standard eingeschaltet (
und eine HDD installiert ist.
2)
Ereignisaufnahme
Wenn
die
Bewegungserkennung
oder
der
Bewegungssymbol ( ) oder das Alarmsymbol (
eines Alarms angezeigt.
3)
Alarm
aktiviert
ist,
wird
das
) im Falle einer Bewegung oder
Timer-Aufnahme
Wenn die Timeraufnahme aktiviert ist, wird „
4)
), wenn der DVR gestartet wird
“ auf dem Bildschirm angezeigt.
HDD überschreiben
Die HDD überschreiben Funktion ist als Standard EIN geschaltet. „
Bildschirm angezeigt.
20
“ wird auf dem
GRUNDBEDIENUNG
4.3 Wiedergabe
Klicken Sie „
“ in der Schnellmenüleiste zur Anzeige des
Wiedergabesteuerungsfensters und
zur Wiedergabe des zuletzt aufgezeichneten
Videoclips oder
zum Aufruf der Suchliste.
Hinweis:
Damit die Wiedergabefunktion richtig arbeitet, müssen mindestens 8192
Einzelbilder aufgenommen worden sein. Falls nicht, wird die Wiedergabe
gestoppt. Wenn die Bildrate z.B. auf 30 BpS eingestellt ist, sollte die
Aufnahmezeit mindestens 273 Sekunden betragen (8192 Bilder/30 BpS), damit
eine korrekte Wiedergabe möglich ist.
Hinweis:
Während der Wiedergabe wird die Bildgröße der Aufnahme (FRAME, FIELD
oder CIF) auf dem Bildschirm angezeigt.
4.3.1 Wiedergabesteuerung
Schneller Vorlauf
Schneller Rücklauf
Erhöht die Geschwindigkeit des schnellen Vorlaufs. Ein Mal
klicken für Vorlauf mit vierfacher Geschwindigkeit, zwei Mal
klicken für Vorlauf mit achtfacher Geschwindigkeit, usw. Die
maximale Vorlaufgeschwindigkeit beträgt das 32-fache.
Erhöht die Geschwindigkeit des schnellen Rücklaufs. Ein Mal
klicken für Rücklauf mit vierfacher Geschwindigkeit, zwei Mal
klicken für Rücklauf mit achtfacher Geschwindigkeit, usw. Die
maximale Rücklaufgeschwindigkeit beträgt das 32-fache.
Zur sofortigen Wiedergabe des zuletzt aufgezeichneten
Videoclips. Zum Anhalten erneut klicken.
/
Wiedergabe/Pause
Klicken Sie
im Pausenmodus ein Mal, um einen Frame
nach vorne zu springen und
, um einen Frame zurück zu
springen.
Stopp
Zum Anhalten der Videowiedergabe.
Langsame
Ein Mal klicken, um die Wiedergabegeschwindigkeit auf 1/4 zu
verringern, und zwei Mal klicken, um die Wiedergabegeschwindigkeit auf 1/8 zu verringern.
Wiedergabe
/
Vorherige/Nächste
Stunde
Zum nächsten/vorherigen Stundenintervall springen, z.B.
11:00 ~ 12:00 oder 14:00 ~ 15:00, sowie Wiedergabe des
zuerst innerhalb dieser Stunde aufgenommenen Videoclips.
21
GRUNDBEDIENUNG
4.3.2 Event-Suche
Klicken Sie
zur schnellen Suche der aufgezeichneten Dateien in vier Ereignislisten:
RECORD LIST/MOTION LISTE/ALARM/ZEITLISTE, oder wählen Sie FULL LIST, um
alle Ereignisprotokolle anzuzeigen.
Zur schnellen Suche der gewünschten Zeit, wählen Sie „QUICK SEARCH“. Stellen Sie
den gewünschten Zeitabschnitt ein und wählen Sie „Start“ zur Wiedergabe des während
der angegebenen Zeit aufgezeichneten Videoclips.
4.3.3 Wiedergabeaudio
Klicken Sie
in der Schnellmenüleiste im Wiedergabemodus so lange wie nötig, um
Live- oder Wiedergabeaudio von Audiokanal 1 ~ 4 zu wählen.
Liveaudio von Audiokanal 1 ~ 4
(weiß).
Wiedergabeaudio von Audiokanal 1 ~ 4
(gelb).
Audiokanal nicht gewählt.
Hinweis:
Um ein Videobackup mit Audio zu erstellen, stellen Sie sicher, dass die Kamera,
welche die Audiofunktion unterstützt, an den Video-in Kanal und den Audio-in
Kanal angeschlossen ist. Die Audiodaten von Audio CH1 werden zum Beispiel
zusammen mit den Videodaten von Video CH1 aufgezeichnet.
4.4 Benutzerebenenschalter
Bewegen Sie Ihre USB Maus im Tastensperrmodus (
), um die
Passwort-Eingabetastatur anzuzeigen. Für den Zugriff auf den DVR gibt es zwei
Benutzerebenen: Administrator (
) & Bediener (
).
Nach Eingabe des Administratorpassworts wird
in der Statusleiste des Bildschirms
angezeigt und alle Operationen sind möglich. Das Standard-Administrator-Passwort ist 0000.
Nach Eingabe des Benutzerpassworts wird
in der Statusleiste des Bildschirms
angezeigt und das Hauptmenü kann NICHT aufgerufen werden. Die Benutzerebene des
Bedieners muss im Hauptmenü unter „SYSTEM“ Æ „TOOLS“ eingestellt werden.
Um die Benutzerebene zu wechseln, klicken Sie auf das aktuelle
Benutzerebenensymbol, um zum Tastensperrmodus zu wechseln. Bewegen Sie dann
Ihre Maus zur Anzeige der Passwort-Eingabetastatur und geben Sie das Passwort der
gewünschten Benutzerebene ein.
22
GRUNDBEDIENUNG
4.5 Videoausgabeschalter
Die gleichzeitige Videoausgabe an einen CRT Monitor (angeschlossen an „MONITOR“)
und einen LCD MONITOR (angeschlossen an „VGA“) ist nicht möglich.
Die Standardeinstellung für die Videoausgabe ist „AUTO“, was bedeutet, dass der DVR
automatisch die Videoausgabequelle erkennen wird. Beim gleichzeitigen Anschluss von
„VGA“ und „MONITOR“ ist die Standard-Videoausgabe VGA.
Manueller Wechsel der Videoausgabe:
„ Zum Umstellen der Videoausgabe auf „MONITOR“, drücken Sie während des
Einschaltens die linke Taste ◄ an der DVR Vorderseite.
„ Zum Umstellen der Videoausgabe auf „VGA“, drücken Sie während des
Einschaltens die rechte Taste ► an der DVR Vorderseite.
Die Einstellung wurde geändert, wenn Sie einen kurzen Signalton hören.
ODER:
Wenn der DVR eingeschaltet und initialisiert wird, rufen Sie mit einem Rechtsklick das
Hauptmenü auf und wählen „ERWEITERTE EINSTELLUNG“ Æ „DISPLAY“ Æ
„VIDEOAUSGANG“.
Wählen Sie „VGA“ für den angeschlossenen LCD Monitor oder „COMPOSITE“ für den
angeschlossenen CRT Monitor. Zum Übernehmen der Einstellungen wird der DVR neu
starten.
ERWEITERTE EINSTELLUNG
KAMERA
DE-INTERLACE (Nur für ausgewählte Modelle)
AUS
ERKENNUNG
VOLLBILD VERWEILDAUER
03
ALARM
QUAD SCREEN DURATION (Nur für ausgewählte Modelle)
03
NETZWERK
ANZEIGE VERSTECKEN
AN
SNTP
HDD ANZEIGE MODE
GROESSE
DISPLAY
VIDEOAUSGANG
AUTO
AUFNAHME
ALPHA BLENDING
200
REMOTE
EXIT
23
HÄUFIG BENUTZTE FUNKTIONEN
5. HÄUFIG BENUTZTE FUNKTIONEN
5.1 Schnellsuche
Drücken Sie an der DVR Vorderseite auf „SUCHE“, um das Zeitsuchemenü wie folgt
anzuzeigen:
SCHNELLSUCHE
DATUM
ZEIT
FESTPLATTE
SUCHE
1)
2009/NOV/20
15:17:57
ALLE HDD
START
DATUM / ZEIT
Wählen Sie Datum & Zeit für Daten, die diesen Zeitpunkt umfassen.
2)
FESTPLATTE
Wählen Sie die Festplatte mit den zu suchenden Videodaten oder wählen Sie
„ALLE HDD“.
3)
SUCHE
Klicken Sie auf „START“, um die Suche und Wiedergabe von Videodaten sofort zu
starten.
5.2 Aufnahme
5.2.1 Schnellaufnahmeeinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie
„SCHNELLSTART“ Æ „GENERELL“.
SCHNELLSTART
GENERELL
TIME SETUP
KANAL TITEL
EVENT STATUS
DATUMSNAZEIGE
BILDGRÖSSE
QUALITÄT
BILDER PRO SEK.
AN
AN
AN
CIF
SUPER BEST
120
EXIT
1)
BILDGRÖSSE
Wählen Sie eine Bildgröße: FRAME, FIELD oder CIF.
24
HÄUFIG BENUTZTE FUNKTIONEN
2)
QUALITÄT
Wählen Sie hier aus 4 Qualitätsoptionen: SUPER BEST, FEIN, HOCH &
NORMAL.
3)
BILDER PRO SEK.
Hier wählen Sie die Anzahl von Bildern pro Sekunde (BpS) bei MANUELLER
AUFNAHME.
5.2.2 Detaillierte Aufnahmeeinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ERWEITERTE
EINSTELLUNG“ Æ „AUFNAHME“.
Hinweis:
Bitte ändern Sie NICHT Datum oder Uhrzeit Ihres DVR, nachdem die
Aufnahmefunktion aktiviert wurde. Andernfalls gerät die Reihenfolge der
aufgenommenen Daten durcheinander; bei einer späteren Zeit-Suche werden
Sie die aufgenommene Datei nicht ohne weiteres wiederfinden können. Falls
Datum oder Uhrzeit aus Versehen nach dem Aktivieren der Aufnahmefunktion
geändert wurden, sollten Sie sämtliche Festplattendaten löschen und die
Aufnahme erneut starten.
ERWEITERTE EINSTELLUNG
KAMERA
ERKENNUNG
ALARM
NETZWERK
SNTP
DISPLAY
AUFNAHME
REMOTE
MANUELLE AUFNAHME
EVENT AUFNAHME AKTIV
TIMER AUFNAHME AKTIV
EVENT AUFNAHME IPS
TIMER AUFNAHME IPS
PRE-ALARM AUFNAHME (Nur für ausgewählte Modelle)
ÜBERSCHREIBEN
EVENT AUFNAHME ALL CHANNEL
ERZWUNGENES LOESCHEN
AN
AN
AN
120
120
AN
AN
AUS
AUS
EXIT
1)
MANUELLE AUFNAHME
Hier schalten Sie die manuelle Aufnahmefunktion an/aus.
2)
EVENT AUFNAHME AKTIV
Hier schalten Sie die Ereignisaufnahmefunktion an/aus.
3)
TIMER AUFNAHME AKTIV
Hier schalten Sie die Timeraufnahmefunktion an/aus.
4)
EVENT AUFNAHME IPS
Hier wählen Sie die Bilder pro Sekunde bei der EREIGNIS-AUFNAHME (also bei
Aufnahmen, die per Alarm oder durch Bewegungen ausgelöst werden).
25
HÄUFIG BENUTZTE FUNKTIONEN
5)
TIMER AUFNAHME IPS
Hier wählen Sie die Bilder pro Sekunde bei der TIMERAUFNAHME aus (also bei
Aufnahmen, die anhand eines Zeitplans gestartet werden).
6)
PRE-ALARM AUFNAHME (Nur für ausgewählte Modelle)
Hier entscheiden Sie, ob die Voralarm-Funktion ein- oder ausgeschaltet sein soll
(AN/AUS).
Wenn Voralarm- und Ereignisaufnahmefunktionen gleichzeitig aktiviert sind,
zeichnet der DVR bereits vor der Alarmauslösung/Bewegungserkennung 8 MB
Daten auf.
7)
ÜBERSCHREIBEN
Wählen Sie „AN“, um zuvor aufgezeichnete Daten auf Ihrer HDD zu löschen, wenn
die HDD voll ist. Wenn diese Funktion aktiviert und die HDD voll ist, wird der DVR 8
GB der ältesten Daten für dauerhafte Aufnahme ohne Hinweis überschreiben.
8)
EVENT AUFNAHME ALL CHANNEL
Hier entscheiden Sie, ob Sie alle Kanäle (AN) oder den Kanal mit einem Ereignis
(AUS) aufzeichnen möchten.
9)
ERZWUNGENES LOESCHEN
Hier weisen Sie die maximale Anzahl von Aufnahmetagen von 01 bis 31 zu, nach
denen alle aufgezeichneten Daten entfernt werden oder wählen „AUS“, um diese
Funktion zu deaktivieren.
5.3 TIMER
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „TIMER“.
5.3.1 AUFNAHME-TIMER
Klicken Sie auf „AUFNAHME“. Unter „AUFNAHME-TIMER“, wählen Sie „AN“, um den
Aufnahme-Timer zu aktivieren, sowie Tag und Datum für diese Funktion auszuwählen.
TIMER
AUFNAHME
ERKENNUNG
AUFNAHME-TIMER
0
2
4
AN
6
8
10
12
14
16
18
20
22
2
4
SO
MO
DI
MI
DO
FR
SA
EXIT
X-Achse
Y-Achse
0 bis 24 Stunden. Jede Zeitleiste steht für 30 Minuten.
Montag bis Sonntag.
26
HÄUFIG BENUTZTE FUNKTIONEN
5.3.2 BEWEGUNGS-TIMER
Klicken Sie auf „ERKENNUNG“. Unter „BEWEGUNGS-TIMER“, wählen Sie „AN“, um
den Aufnahme-Timer zu aktivieren, sowie Tag und Datum für diese Funktion
auszuwählen.
TIMER
AUFNAHME
ERKENNUNG
BEWEGUNGS-TIMER
0
2
4
AN
6
8
10
12
14
16
18
20
22
2
4
SO
MO
DI
MI
DO
FR
SA
EXIT
X-Achse
Y-Achse
0 bis 24 Stunden. Jede Zeitleiste steht für 20 Minuten.
Montag bis Sonntag.
5.4 Erkennungseinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ERWEITERTE
EINSTELLUNG“ Æ „ERKENNUNG“.
ERWEITERTE EINSTELLUNG
KAMERA
ERKENNUNG
ALARM
NETZWERK
SNTP
DISPLAY
AUFNAHME
REMOTE
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 W
SG
07
SR
03
SZ
02
ERKENNUNG
AUS
ALARM
AUS
BEREICH
EDIT
X
EXIT
1)
SG (Sensitivitätsgrad)
Mit „SG“ legen Sie die Empfindlichkeit beim Vergleich von zwei verschiedenen
Bildern fest. Je kleiner der Wert ist, desto höher ist die Empfindlichkeit der
Bewegungserkennung. Bei einem Wert von 00 ist die Empfindlichkeit am höchsten.
Die niedrigste Empfindlichkeitseinstellung liegt bei 15. Der Standardwert beträgt 07.
2)
SR (Räumliche Sensitivität)
„SR“ legt die Empfindlichkeit bei der Erkennung von Objektgrößen (Anzahl der
Raster) auf dem Bildschirm fest. Je kleiner der Wert ist, desto höher ist die
Empfindlichkeit der Bewegungserkennung.
Bei einem Wert von 00 ist die Empfindlichkeit am höchsten. Die niedrigste
Empfindlichkeitseinstellung liegt bei 15. Der Standardwert beträgt 03.
27
HÄUFIG BENUTZTE FUNKTIONEN
Hinweis:
3)
Der Standardwert von SR liegt bei 03, das bedeutet, dass das System ausgelöst
wird, wenn ein Objekt über mehr als drei Raster erkannt wird. Daher muss der
SR-Wert grundsätzlich niedriger als die Anzahl von Rastern sein, die Sie für den
Bewegungserkennungsbereich festlegen.
SZ (Sensitivitätszeit)
„SZ“ legt fest, wie lange ein Objekt im Erkennungsbereich bleiben muss, um die
Aufnahme auszulösen. Je kleiner der Wert ist, desto höher ist die Empfindlichkeit
der Bewegungserkennung.
Bei einem Wert von 00 ist die Empfindlichkeit am höchsten. Die niedrigste
Empfindlichkeitseinstellung liegt bei 15. Der Standardwert beträgt 02.
4)
ERKENNUNG
Diese Option wählen Sie, wenn Sie die Bewegungserkennung für den ausgewählten Kanal einschalten möchten (AN/AUS).
5)
ALARM
Wählen Sie abhängig von Ihrer Installation N.C./N.O aus. Der Alarm-Standardwert
ist AUS.
6)
BEREICH
Klicken Sie auf „EDIT“ zum Festlegen des Bewegungserkennungsbereichs.
Es gibt 16 x 12-Raster pro Kamera für sämtliche Kanäle Rosarote Blöcke
repräsentieren den Bereich, in dem keine Bewegungen erkannt werden;
transparente Blöcke kennzeichnen den Erkennungsbereich.
5.5 Einstellung der PTZ-Kamera
(Nur für ausgewählte Modelle)
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ERWEITERTE
EINSTELLUNG“ Æ „REMOTE“.
ERWEITERTE EINSTELLUNG
KAMERA
ERKENNUNG
ALARM
NETZWERK
SNTP
DISPLAY
AUFNAHME
REMOTE
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 W
DEVICE
PTZ
ID
00
PROTOKOLL
NORMAL
RATE
2400
X
EXIT
1)
DEVICE
Wählen Sie „PTZ“ für die PTZ-Kamera.
2)
ID
Klicken Sie auf den aktuellen Wert, um die ID Nummer (0 ~ 255) für die
angeschlossene PTZ-Kamera, falls nötig einzustellen.
Stellen Sie sicher, dass die ID Einstellung der Kamera mit dieser Einstellung
übereinstimmt. Anderenfalls wird der DVR das Gerät nicht steuern können.
28
HÄUFIG BENUTZTE FUNKTIONEN
Hinweis:
3)
Um die Standard-ID der PTZ-Kamera zu erfahren, lesen Sie bitte die
entsprechende Bedienungsanleitung.
PROTOKOLL
Hier können Sie zwischen NORMAL (unserem Protokoll), dem P-D (PELCO-D)
oder P-P (PELCO-P) Protokoll wählen.
4)
RATE
Hier wählen Sie die Baudrate der angeschlossenen PTZ-Kamera aus
(2400/4800/9600/19200/57600/115200).
Stellen Sie sicher, dass die Baudraten-Einstellung der Kamera mit dieser Einstellung
übereinstimmt. Anderenfalls wird der DVR das Gerät nicht steuern können.
Hinweis:
Um die Standard-Baudrate der PTZ-Kamera zu erfahren, lesen Sie bitte die
entsprechende Bedienungsanleitung.
5.6 Systemeinstellung
5.6.1 Kennworteinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“ Æ
„TOOLS“.
SYSTEM
TOOLS
SYSTEMINFO
USB BACKUP
DVD BACKUP
SPRACHE
ADMIN PASSWORT
OPERATOR PASSWORT
UPGRADE
DEUTSCH
SETUP
SETUP
SUBMIT
EXIT
1)
ADMIN PASSWORT
Klicken Sie auf „SETUP“, um das Administratorkennwort zu ändern. Das
Standard-Administrator-Passwort ist 0000.
Geben Sie das DVR Kennwort ein, wenn Sie dazu aufgefordert werden und
wird
auf der Statusleiste des Bildschirms angezeigt und alle Funktionen verfügbar sein.
2)
OPERATOR PASSWORT
Klicken Sie auf „SETUP“, um das Bedienerkennwort zu ändern.
Geben Sie das DVR Kennwort ein, wenn Sie dazu aufgefordert werden und
wird auf der Statusleiste des Bildschirms angezeigt und auf das Hauptmenü kann
NICHT zugegriffen werden.
29
HÄUFIG BENUTZTE FUNKTIONEN
5.6.2 System Upgrade
Hinweis:
Das DVR System-Upgrade könnte all Ihre HDD Daten löschen, wenn Ihre
genutzte Systemversion zeitlich zu stark von der aktuellsten Version abweicht.
Prüfen Sie Ihre genutzte Firmware daher vor dem Upgrade des DCR Systems
mit Ihrem Installateur oder Händler und erstellen Sie falls nötig ein
Video-Backup.
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“ Æ
„TOOLS“ Æ „UPGRADE“.
Speichern Sie die Dateien, die Sie von Ihrem Installateur oder Händler erhalten haben,
auf dem kompatiblen USB-Flash-Laufwerk und verbinden Sie das Laufwerk mit dem
USB-Anschluss an der Vorderseite des Geräts.
Klicken Sie anschließend auf „SUBMIT“, um das Upgrade zu starten.
Hinweis:
Bevor Sie das USB-Flash-Laufwerk verwenden, verwenden Sie bitte Ihren PC,
um das USB-Flash-Laufwerk mit dem Format „FAT32“ zu formatieren. Eine Liste
von kompatiblen USB Flash-Laufwerken finden Sie in „ANHANG 2 LISTE DER
KOMPATIBLEN USB FLASH LAUFWERKE“ auf Seite 53.
5.6.3 Video-Backup
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“ Æ
„TOOLS“ Æ „USB BACKUP“ oder „DVD BACKUP“.
Hinweis:
DVD BACKUP ist nur für ausgewählte Modelle verfügbar. Für weitere
Einzelheiten prüfen Sie die bitte Spezifikationen Ihres DVR Modells.
Schließen Sie ein kompatibles USB Flash-Laufwerk an den USB Port an der Vorderseite
an oder drücken Sie auf , um den DVD-Brenner zu öffnen und eine DVD-R oder CD-R
einzulegen.
Hinweis:
Bevor Sie das USB-Flash-Laufwerk verwenden, verwenden Sie bitte Ihren PC,
um das USB-Flash-Laufwerk mit dem Format „FAT32“ zu formatieren. Eine Liste
von kompatiblen USB Flash-Laufwerken finden Sie in „ANHANG 2 LISTE DER
KOMPATIBLEN USB FLASH LAUFWERKE“ auf Seite 53.
30
HÄUFIG BENUTZTE FUNKTIONEN
SYSTEM
TOOLS
SYSTEMINFO
USB BACKUP
DVD BACKUP
STARTZEIT
STARTZEIT
ENDZEIT
ENDZEIT
KANAL
; 01
; 05
; 09
; 13
FESTPLATTE
BACKUP
GROESSE: 554MB
EXIT
2009/NOV/19
08:30:21
2009/NOV/19
17:59:29
† 02 † 03 † 04
† 06 † 07 † 08
† 10 † 11 † 12
† 14 † 15 † 16
ALLE HDD
SUBMIT
SUBMIT
AVAILABLE SIZE: 3788.0MB
1)
STARTZEIT
Auswahl des Startdatums & Zeit.
2)
ENDZEIT
Auswahl des Enddatums & Zeit.
3)
KANAL
Klicken, um den/die Kanal/Kanäle auszuwählen.
4)
FESTPLATTE
Auswahl der Festplatte mit den benötigten Videodaten oder „ALLE HDD“.
5)
BACKUP
Klicken Sie auf „SUBMIT“, um das Backup zu starten.
6)
GROESSE
Um die zu erwartende Größe des Backup-Videos vor dem Backup anzuzeigen,
klicken Sie auf „SUBMIT“, um de Berechnung zu starten.
„
Backupdatei-Wiedergabe
Im Laufe der Sicherung wird auch ein Datei-Player Installationsprogramm
„PLAYER.EXE“ auf das USB Flash-Laufwerk kopiert; die Meldung „CHECK
PLAYER“ wird auf dem Bildschirm angezeigt.
Hinweis:
Die maximale Anzahl von CD-R oder DVD-R Backupdateien auf der CD oder
DVD beträgt 41.
Schließen Sie Ihr USB Flash-Laufwerk an oder legen Sie die CD oder DVD in
das DVD-Rom Laufwerk Ihres PC ein. Installieren Sie die Datei „PLAYER.EXE“.
Machen Sie einen Doppelklick auf eine Backupdatei, um sie direkt auf Ihrem
PC abzuspielen und zu sehen, ob das Backup erfolgreich war.
Hinweis:
Die PC-Betriebssysteme Windows 7, Vista, XP & 2000 werden unterstützt.
31
HÄUFIG BENUTZTE FUNKTIONEN
5.6.4 Alle HDD Daten löschen
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“ Æ
„SYSTEMINFO“ Æ „HDD LÖSCHEN“.
SYSTEM
TOOLS
SYSTEMINFO
USB BACKUP
DVD BACKUP
BAUDRATE
HOST ID
R.E.T.R. VERZÖGERUNG
AUTOM. TASTENSPERRE
HDD LÖSCHEN
STANDARD HERSTELLEN
REMOTE ID
2400
000
5
NIEMALS
HDD-0
SUBMIT
000
SERIELLER TYP
RS485
VIDEOFORMAT
NTSC
VERSION
1010-1005-1006-1007
EXIT
Wählen Sie die HDD, die Sie löschen möchten und klicken Sie „JA“ zur Bestätigung oder
„NEIN“ zum Abbrechen.
Es wird empfohlen alle Daten auf der Festplatte zu löschen, wenn:
„
Der DVR zum ersten Mal benutzt wird, um sicherzustellen, dass die
aufgenommenen Daten nicht mit anderen Daten, die vorher auf der Festplatte
gespeichert wurden, vermischt werden.
„
DVR Datum und Zeit versehentlich geändert wurden, wenn die Aufnahmefunktion
aktiviert ist. Andernfalls gerät die Reihenfolge der aufgenommenen Daten
durcheinander; bei einer späteren Zeit-Suche werden Sie die aufgenommene
Datei nicht ohne weiteres wiederfinden können.
5.7 Netzwerk
Die unten stehende Beschreibung gilt nur für den Netzwerktyp STATISCH. PPPOE und
DHCP Einstellungen müssen Sie im „Video Viewer“ vornehmen.
Für weitere Einzelheiten laden Sie bitte die ausführliche Bedienungsanleitung für „Video
Viewer“ von der folgenden Adresse:
http://www.surveillance-download.com/user/CMS.pdf.
32
HÄUFIG BENUTZTE FUNKTIONEN
STATISCH
ERWEITERTE EINSTELLUNG
KAMERA
ERKENNUNG
ALARM
NETZWERK
SNTP
DISPLAY
AUFNAHME
REMOTE
NETZWERK-TYP
IP
GATEWAY
NETZMASKE
PRIMÄRE DNS
SEKUNDÄRE DNS
PORT
NETZWERK SETTING
SPEICHERN
STATISCH
192.168.001.010
192.168.001.254
255.255.255.000
168.095.001.001
139.175.055.244
0080
APPLY
EXIT
1)
NETZWERK-TYP
Sie können den Netzwerktyp auf STATISCH einstellen und sämtliche
erforderlichen Parameter festlegen.
2)
Netzwerkinformationen (IP/GATEWAY/NETZMASKE)
Geben Sie sämtliche Informationen ein, die Sie von Ihrem ISP
(Internetdienstanbieter) erhalten haben.
3)
DNS (PRIMÄRE DNS / SEKUNDÄRE DNS)
Geben Sie die IP-Adresse des DNS-Servers (Domain Name Server) ein, die Sie
von Ihrem ISP (Internetdienstanbieter) erhalten haben.
4)
PORT
Gültige Werte liegen zwischen 1 und 9999. Der Standardwert ist 80. Üblicherweise
wird für HTTP der TCP-Port 80 genutzt. Allerdings kann es unter Umständen
ratsam sein, aus Flexibilitäts- und Sicherheitsgründen eine andere Portnummer zu
wählen.
5)
NETZWERK SETTING SPEICHERN
Klicken Sie auf „APPLY“, um die Einstellungen zu bestätigen.
33
FERNGESTEUERTE BEDIENUNG
6. FERNGESTEUERTE BEDIENUNG
Sie können den DVR fern über die mitgelieferte, lizenzierte Software „Video Viewer“,
Internet Explorer Webbrowser und den QuickTime Player von Apple steuern.
6.1 Mitgelieferte, lizenzierte Software
Die unten stehenden Abschnitte beschreiben häufig verwendete Funktionen des Video
Viewer. Für weitere Einzelheiten über diese Software und Netzwerkeinstellungen laden
Sie bitte die ausführliche Bedienungsanleitung von der folgenden Adresse:
http://www.surveillance-download.com/user/CMS.pdf
6.1.1 Installation und Netzwerkverbindung
1)
Softwareinstallation
Schritt 1: Legen Sie die mitgelieferte CD in Ihr CD-ROM oder DVD-ROM Laufwerk.
Das Programm wird automatisch ausgeführt.
Schritt 2: Klicken Sie auf „Download The Latest Version“ (Aktuellste Version
herunterladen) unter „Licensed Software AP“ (Lizensierter Software AP),
um die aktuellste Version von Video Viewer aus dem Internet zu laden.
Schritt 3: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation
abzuschließen. Wenn die Installation abgeschlossen ist, wird ein
Verknüpfungssymbol „
2)
“ auf Ihrem PC Desktop abgelegt.
Netzwerkverbindung
¾
Lokale Verbindung (über das LAN)
LAN wird verwendet, wenn das erste Mal per Fernzugriff auf den DVR
zugegriffen wird und Sie die Netzwerkeinstellungen Ihres DVR abhängig
von Ihrem Netzwerktyp im Voraus konfigurieren müssen.
a) Verbinden Sie den DVR über ein RJ45-Netzwerkkabel mit dem PC. Die
Standardwerte des DVRs sind wie folgt:
Element
Standardwert
IP-Adresse
192.168.1.10
Benutzername admin
Kennwort
admin
Port
80
34
FERNGESTEUERTE BEDIENUNG
b) Die IP-Adresse des PCs sollte auf „192.168.1.XXX“ (1 bis 255; die 10 darf nicht
genutzt werden) eingestellt werden, damit sich der PC und der DVR innerhalb
derselben Domäne befinden.
c) Doppelklicken Sie auf das Symbol „
“ auf Ihrem PC-Desktop, um das
Bedienfeld der Software zu öffnen. Standardmäßig wird das „Address
Book“ (Adressbuch) auf der rechten Seite des Bedienfeldes der angezeigt.
d) Klicken Sie auf „
“ Æ „
“, um die Standard-IP-Adresse, den
Benutzernamen, das Kennwort und die Portnummer des zu verbindenden DVR
einzugeben.
ODER
Klicken Sie auf „
“ Æ „
“, um nach verfügbaren IP-Adressen der
anderen DVRs in der selben Domäne Ihrer PC-IP-Adresse zu suchen. Die
gefundenen Adressen werden aufgelistet und können durch Klicken auf
„
“ zu dem Adressbuch hinzugefügt werden.
e) Doppelklicken Sie auf die IP-Adresse, die Sie soeben zum Adressbuch
hinzugefügt haben, um sich anzumelden.
Fernverbindung (über das Internet)
¾
Wenn die Netzwerkkonfiguration Ihres DVR abgeschlossen wurde, können Sie auf
Ihren DVR direkt über das Internet zugreifen.
a) Doppelklicken Sie auf das Symbol „
“ auf Ihrem PC-Desktop, um das
Bedienfeld der Software zu öffnen. Standardmäßig wird das „Address
Book“ (Adressbuch) auf der rechten Seite des Bedienfeldes der angezeigt.
“, um die IP-Adresse, den Benutzernamen, das
b) Klicken Sie auf „ “ Æ „
Kennwort und die Portnummer des zu verbindenden DVR einzugeben.
ODER
Klicken Sie auf „
“ Æ „
“, um nach verfügbaren IP-Adressen der
anderen DVRs in der selben Domäne Ihrer PC-IP-Adresse zu suchen. Die
gefundenen Adressen werden aufgelistet und können durch Klicken auf
„
“ zu dem Adressbuch hinzugefügt werden.
c) Doppelklicken Sie auf die IP-Adresse, die Sie soeben zum Adressbuch
hinzugefügt haben, um sich anzumelden.
35
FERNGESTEUERTE BEDIENUNG
6.1.2 Steuerungsfenster Übersicht
Es stehen zwei Steuerungsfenster zur Verfügung und können auf Ihre
Nutzungsgewohnheiten angepasst werden.
Vereinfachte Version (Standard)
36
FERNGESTEUERTE BEDIENUNG
Vollfunktionsversion
Hauptschaltflächen Übersicht
Schaltfläche
Vereinfacht Vollfunktion
Funktion
Adressbuch
Verschiedenes
Protokoll
37
Beschreibung
Klicken Sie diese Schaltfläche an, um die
voreingestellte(n) IP-Adresse(n) anzuzeigen. Sie
können IP-Adressen zur Fernanmeldung bei dem
DVR hinzufügen, entfernen oder suchen.
Klicken Sie diese Schaltfläche
Remote
an, um die DVR-Einstellungen
Konfig
vorzunehmen.
Klicken Sie diese Schaltfläche
Aufnahmeean, um die Aufnahmeinstellungen einstellungen vorzunehmen.
Klicken Sie diese Schaltfläche
an, um die Sprache dieses
Programms zu ändern. Die
Manuelle
Sprachumstellung wird überEinstellung nommen,
wenn
dieses
Programm geschlossen und
wieder ausgeführt wird.
Klicken Sie diese Schaltfläche an, um alle
Ereignis- und Aufnahmeeinträge anzuzeigen, die
gewünschten Einträge nach dem Datum zu suchen
oder die Aufnahme des ausgewählten Eintrags
wiederzugeben.
FERNGESTEUERTE BEDIENUNG
Schaltfläche
Vereinfacht Vollfunktion
/
/
Funktion
Beschreibung
Aufnahme/
Aufnahme
beenden
Klicken Sie diese Schaltfläche an, um eine
manuelle Aufnahme zu starten/beenden.
Schnappschuss
Informationen
DVR-Steuerung
Klicken Sie diese Schaltfläche an, um einen
Schnappschuss von der vorliegenden Anzeige zu
machen. Der Schnappschuss wird in dem
Verzeichnis,
das
Sie
unter
„Record
Setting“ (Aufnahmeeinstellungen) angegeben
haben, gespeichert.
Klicken Sie diese Schaltfläche an, um
Informationen zu der aktuellen Netzwerkverbindung anzuzeigen.
Klicken Sie diese Schaltfläche an, um das
DVR-Bedienfeld zu öffnen und damit den DVR fern
zu steuern.
6.1.3. Allgemeine Bedienung
Aufnahme
Um eine Fernaufnahme, falls ein Ereignisalarm auf der Seite des DVRs ausgelöst wird,
zu ermöglichen, klicken Sie bitte auf „
“ oder „
Setting“ (Aufnahmeeinstellungen) zu gelangen.
38
“Æ„
“, um zur Seite „Record
FERNGESTEUERTE BEDIENUNG
Auf der Seite „Record Setting“ (Aufnahmeeinstellungen) können Sie die folgenden
Elemente einstellen:
‧Aufnahmetyp
‧Festplatte überschreiben
‧Vor-/Nach-Alarm der Aufnahmezeit
‧Aufnahmezeit Einstellung
‧Aufnahmepfad
Wenn die Option „Manual“ (Manuell) angehakt ist, dann wird eine manuelle Aufnahme
sofort durch Anklicken des Symbols „
“ oder „
“ auf dem Bedienfeld gestartet.
Die Aufnahmen werden in der angegebenen Position gespeichert.
Wenn die Option „Motion“ (Bewegung) und/oder „Alarm“ angehakt ist, dann wird die
Aufnahmefunktion an der Gegenstelle durch Auslösen eines Ereignisses an der Seite
des DVR aktiviert. Die Aufnahmen werden in der angegebenen Position gespeichert.
Wiedergabe
Um eine Aufnahme wiederzugeben, klicken Sie bitte auf „
“ oder „
“ und wählen
anschließend den Reiter „Record“ (Aufnahme) oder „Backup“. Standardmäßig wird eine
Liste mit allen Aufnahmen angezeigt. Sie können die Protokolleinträge anordnen, um die
Suche zu beschleunigen.
Um eine Aufnahme sofort wiederzugeben, wählen Sie bitte einen Protokolleintrag aus
der Liste und klicken anschließend auf „Play“ (Wiedergabe). Als Alternative klicken Sie
doppelt auf den gewünschten Protokolleintrag.
39
FERNGESTEUERTE BEDIENUNG
Sicherung über das Netzwerk
Klicken Sie bitte auf „
“ Æ „
“ oder „
“, um die Seite „Backup“ wie folgt zu
öffnen. Sie können einen bestimmten Zeitbereich oder ein bestimmtes Ereignis
auswählen, um eine Videosicherung aus der Ferne auszuführen.
Die Datei(en), die Sie sichern, werden von der aktuell ausgewählten IP-Adresse stammen.
Funktion
HDD Number/Channel
(HDD-Nummer/Kanal)
Download nach der Zeit
Download nach dem Ereignis
File Path (Dateiverzeichnis)
Simultaneous Playback
(Gleichzeitige Wiedergabe)
Download/Cancel
(Nachladen/Abbrechen)
Beschreibung
Geben Sie die Festplatte (HDD-Nummer) und die Kanalnummer
(Kanal) an, die bzw. der die gesuchten Videodaten enthält.
Geben Sie den Zeitbereich für die gesuchten Videodaten an, indem
Sie die „Start Time“ (Startzeit) und „End Time“ (Endzeit) festlegen.
Wählen Sie einen Ereigniseintrag aus der Ereignisliste aus. Diese
Liste zeigt die neuesten bis ältesten Protokolleinträge in dem
angegebenen DVR an.
‧Um die gesuchten Ereignisse schnell zu finden, markieren bzw.
demarkieren Sie bitte die zutreffenden bzw. nicht zutreffenden
Ereignistypen „System“, „Manual“ (Manuell), „Alarm“ und
„Motion“ (Bewegung). Wählen Sie anschließend den gewünschten
Protokolleintrag.
‧ Klicken Sie auf „Prev. Page“ (Vorherige Seite) bzw. „Next
Page“ ( Nächste Seite), um die anderen Protokolleinträge, die nicht
auf der vorliegenden Seite erscheinen, anzuzeigen.
‧Klicken Sie auf „Reload“ (Aktualisieren), um die Ereignisliste zu
aktualisieren.
Hier geben Sie die Position an, in der die Sicherungsdateien
gespeichert werden.
Um die Sicherungsbilder gleichzeitig während des Downloadvorgangs
anzeigen zu lassen, haken Sie bitte die Option „Simultaneous
Playback“ (Gleichzeitige Wiedergabe) an. Die Sicherungsbilder
werden darauf während der Übertragung zu dem PC oder Notebook
angezeigt.
Demarkieren Sie die Option „Simultaneous Playback“ (Gleichzeitige
Wiedergabe), wenn Sie Bilder ohne Vorschau sichern möchten.
Daraufhin wird nur eine Meldung angezeigt, die Sie über die
gebrauchte Zeit, den aktuellen Status und den Speicherort informiert.
Klicken Sie auf „Download“ (Nachladen), um die Videosicherung zu
starten. Durch Klicken auf „Cancel“ (Abbrechen) brechen Sie den
Vorgang ab.
40
FERNGESTEUERTE BEDIENUNG
6.1.4. E-Map
Video Viewer ist auch eine Central Management System (CMS) Software, die eine
Netzwerksteuerung & Verwaltung von bis zu 16 Geräten ermöglicht.
Hinweis:
Bevor Sie diese Funktion verwenden, stellen Sie sicher, dass Video Viewer an
alle Geräte (bis zu 16), die Sie überwachen möchten, angeschlossen ist.
E-Map ist NUR verfügbar, wenn das Steuerungsfenster in die Vollfunktionsversion
geschaltet ist.
Hinzufügen einer E-Map Gruppe
SCHRITT 1: Klicken Sie in der vereinfachten Version auf „
“, um das
Steuerungsfenster in die Vollfunktionsversion zu schalten und klicken Sie
auf „
Hinweis:
“, um die E-Map wie folgt anzuzeigen.
Um zu erfahren, wo sich die Schaltflächen befinden, lesen Sie bitte
„Vereinfachte Version (Standard)“ auf Seite 36 und „Vollfunktionsversion“ auf
Seite 37.
SCHRITT 2: Klicken Sie mit rechts, um das Verknüpfungsmenü am linken Fenster
anzuzeigen und wählen Sie die gewünschte E-Map Gruppe aus. Sie
können aus drei E-Map Gruppen wählen. Google E-MAP, Single E-MAP
und Building E-MAP.
41
FERNGESTEUERTE BEDIENUNG
42
FERNGESTEUERTE BEDIENUNG
SCHRITT 3: Nach dem Erstellen der E-Map Gruppe werden Sie ein Verzeichnis im
Fenster links oben sehen, das alle von Ihnen zu dieser Gruppe
hinzugefügten Geräte anzeigen wird.
Symbol
Beschreibung
Das angeschlossene Gerät ist eine Kamera. Wenn es ausgewählt ist,
wird es rot.
Das angeschlossene Gerät ist ein DVR. Wenn es ausgewählt ist, wird es
rot.
Wird für jedes Bewegungs- oder Alarmereignis auf dem Bildschirm
angezeigt, um Ihre Aufmerksamkeit zu erregen.
Um schnell zu erfahren was passiert, klicken Sie doppelt auf das
Gerätesymbol auf der E-Map, um die Liveansicht anzuzeigen.
Eine bestehende E-Map Group bearbeiten/entfernen
¾
Für Google E-Map Gruppe
Klicken Sie mit rechts auf den Gruppennamen, um die
Verknüpfungsmenüliste anzuzeigen und „Edit E-MAP“ (E-MAP
bearbeiten) oder „Remove E-MAP“ (E-MAP entfernen) auszuwählen.
Sie können auch eine einzelne E-Map Gruppe (Add Single E-MAP) oder
Gebäude E-MAP Gruppe (Add Building E-MAP) in die bestehende
Google E-Map Gruppe einfügen.
43
FERNGESTEUERTE BEDIENUNG
¾
Für Einzel E-Map Gruppe
Klicken Sie mit rechts auf den Gruppennamen, um die
Verknüpfungsmenüliste anzuzeigen und „Edit E-MAP“ (E-MAP
bearbeiten) oder „Remove E-MAP“ (E-MAP entfernen) auszuwählen.
44
FERNGESTEUERTE BEDIENUNG
¾
Für Gebäude E-Map Gruppe
Klicken Sie mit rechts auf den Gruppennamen, um die Verknüpfungsmenüliste anzuzeigen und „Edit Building E-MAP“ (Gebäude E-MAP
bearbeiten) oder „Remove E-MAP“ (E-MAP entfernen) auszuwählen.
Um eine bestimmte Etage der Gebäude E-Map Gruppe zu bearbeiten
oder zu entfernen, klicken Sie mit rechts auf den Namen der Etage und
wählen Sie „Edit E-MAP“ (E-MAP bearbeiten) oder „Remove
E-MAP“ (E-MAP entfernen).
45
FERNGESTEUERTE BEDIENUNG
6.2 Webbrowser IE
Über den Webbrowser IE können Sie die Bilder Ihres DVR anzeigen und das Gerät
bedienen.
Hinweis:
Die PC-Betriebssysteme Windows 7, Vista, XP und 2000 werden unterstützt.
Schritt 1: Geben Sie die IP-Adresse Ihres DVR in das URL-Adressfeld ein (z.B.
60.121.46.236) und drücken anschließend die Enter. Sie werden aufgefordert, den
Benutzernamen und das Kennwort einzugeben, um auf den DVR zuzugreifen.
Falls die Portnummer Ihres DVR nicht 80 lautet, müssen Sie die Portnummer zusätzlich
eingeben. Das Format ist: IP-Adresse:Portnummer. Wenn Ihre IP-Adresse z.B.
„60.121.46.236“ und die Portnummer „888“ lautet, geben Sie bitte
„http://60.121.46.236:888“ in das URL-Adressfeld ein und drücken anschließend „Enter“.
Schritt 2: Geben Sie den Benutzernamen und das Kennwort ein (identisch mit dem
Benutzernamen und Kennwort zur Anmeldung bei Video Viewer) und klicken
anschließend auf „OK“. Wenn Ihre Angaben richtig waren, wird das Bild wie im
folgenden Beispiel angezeigt.
46
FERNGESTEUERTE BEDIENUNG
Nr.
Funktion
Beschreibung
Startseite
Klicken Sie
2
Wiedergabe
Klicken Sie auf „ “ zum Aufruf des Wiedergabefensters, in dem Sie
nach wiederzugebenden Ereignissen suchen oder auswählen und
gleichzeitig auf Ihren PC laden können. Einzelheiten hierzu finden Sie
unter „6.2.1 Ereigniswiedergabe & Download“ auf Seite 48.
3
Konfiguration
Klicken Sie
4
PTZ
5
Kanalauswahl
Klicken Sie
, um den PTZ Modus aufzurufen.
Klicken Sie eine der Nummern, um zum Kanal zu wechseln, den Sie im
Vollbild sehen möchten.
1
6
, um die detaillierten DVR Einstellungen anzuzeigen.
:
Klicken, um die 4-teilige Ansicht zu zeigen.
:
Klicken Sie diese Schaltfläche an, um die Kanäle ab dem CH1
einen nach dem anderen anzuzeigen. Nach dem Anzeigen des
letzten Kanals wird der CH1 wieder angezeigt.
Klicken Sie irgendeine andere Kanalanzeigeschaltfläche, um
diesen Anzeigemodus zu beenden.
Anzeigemodus
Auswahl
, um die Hauptseite des DVR anzuzeigen.
Klicken Sie
oder
, um zum vorherigen/nächsten Kanak zu
gelangen oder eine Einstellung zu ändern.
Klicken Sie auf
Schnappschuss
7
Web-Übertragung
8
Qualität ändern
9
Auflösung ändern
10
Audiokanalauswahl
, um einen Schnappschuss der aktuellen Ansicht zu
machen und in den unter „ “ Æ „Allgemein“ angegebenen Pfad auf
Ihrem PC zu speichern.
H.264/QuickTime
QuickTime ist eine Multimedia-Software von der Apple Inc.. QuickTime
sollte bereits in Ihrem Betriebssystem installiert sein. Wenn
„QuickTime“ gewählt wird, werden Sie aufgefordert, den Benutzernamen
und das Kennwort einzugeben, um auf den Server des DVR zuzugreifen.
BEST (Beste)/HIGH (Hoch)/NORMAL/BASIC (NIEDRIG)
Klicken, um die gewünschte Bildqualität auszuwählen.
4 CIF/CIF
Klicken zum Wechseln der Bildauflösung. (4 CIF: 704 x 480/CIF: 352 x
240).
Wählen Sie den gewünschten Audiokanal zum Anhören von Live Audio.
Hinweis: Ihre Kamera muss Audioaufnahme unterstützen und an den
Videokanal angeschlossen sein, der Audioaufnahme und den
Audioeingang des DVR unterstützt. Einzelheiten hierzu finden
Sie unter „1.3 Rückseite“ auf Seite 8.
bedeutet stumm.
Um den Stumm-Status zu deaktivieren, klicken Sie erneut auf dieses
Symbol und wählen Sie den gewünschten Audiokanal.
47
FERNGESTEUERTE BEDIENUNG
6.2.1 Ereigniswiedergabe & Download
/
Vorherige/
Nächste
Stunde
Schneller
Vorlauf
Schneller
Rücklauf
Zum nächsten/vorherigen Stundenintervall springen, z.B. 11:00 ~ 12:00 oder
14:00 ~ 15:00, sowie Wiedergabe des zuerst innerhalb dieser Stunde
aufgenommenen Videoclips.
Erhöht die Geschwindigkeit des schnellen Vorlaufs. Ein Mal klicken für Vorlauf
mit vierfacher Geschwindigkeit, zwei Mal klicken für Vorlauf mit achtfacher
Geschwindigkeit, usw. Die maximale Vorlaufgeschwindigkeit beträgt das
32-fache.
Erhöht die Geschwindigkeit des schnellen Rücklaufs. Ein Mal klicken für
Rücklauf mit vierfacher Geschwindigkeit, zwei Mal klicken für Rücklauf mit
achtfacher Geschwindigkeit, usw. Die maximale Rücklaufgeschwindigkeit
beträgt das 32-fache.
Wiedergabe
Klicken, um den aktuellen Videoclip wiederzugeben.
Pause
Klicken, um die Videowiedergabe anzuhalten.
Stopp
Zum Anhalten der Videowiedergabe.
Schritt
Im Pausenmodus klicken, um ein Bild nach vorne zu gehen.
Audio
Schnappschuss
Download
Klicken, um die Wiedergabe stumm zu schalten und erneut klicken, um den
Ton wieder zu aktivieren.
Hinweis: Audio ist verfügbar, wenn Ihre Kamera Audioaufnahme unterstützt
und an den Videokanal angeschlossen ist, der Audioaufnahme und
den Audioeingang des DVR unterstützt. Einzelheiten hierzu finden
Sie unter „1.3 RÜCKSEITE“ auf Seite 8.
Klicken, um einen Schnappschuss der aktuellen Ansicht zu machen und in den
unter „ “ Æ „General“ (Allgemein) angegebenen Pfad auf Ihrem PC zu speichern.
Klicken, um den aktuellen Videoclip in den angegebenen Pfad auf Ihren PC zu
laden.
48
ANHANG 1 SPEZIFIKATIONEN
ANHANG 1 SPEZIFIKATIONEN
¾ Beim DVR 407, DVR 807 und DVR 1607
DVR 407
DVR 807
Videosystem
NTSC/PAL (autom. Erkennung)
Videokompressionsformat
Videoeingang
(Composite-Videosignal, 1 Vp-p, 75Ω, BNC)
Videoschleifenausgang
(Composite-Videosignal, 1 Vp-p, 75 Ω, BNC)
Videoausgang (BNC)
H.264
4 Kanäle
8 Kanäle
16 Kanäle
-
8 Kanäle
16 Kanäle
Main Monitor
Für stabile Anzeige
Anrufmonitor
Für stabile Anzeige
Videoausgang (VGA)
Audio
Maximale
Aufnahmerate
DVR 1607
Integrierte VGA-Schnittstelle für LCD Monitor
4 Audioeingänge, 1 oder 2 Audioausgänge (mono)
Frame
704 x 576 Pixel
25 IPS <PAL>
50 IPS <PAL>
100 IPS <PAL>
Feld (Optional)
704 x 288 Pixel
50 IPS <PAL>
100 IPS <PAL>
200 IPS <PAL>
CIF
352 x 288 Pixel
100 IPS <PAL>
200 IPS <PAL>
400 IPS <PAL>
Bildqualitätseinstellungen
Festplatte-Speicher
SEHR FEIN, FEIN, HOCH & NORMAL.
Bietet Platz für 1
SATA HDDs (1 HDD
Größe bis zu 2 TB)
Bietet Platz für 2 SATA HDDs
(1 HDD Größe bis zu 2 TB)
SCHNELLSUCHE
Zeit-/Bewegungs-/Alarmsuchmodus
SATA-Schnittstelle
Integriert
VGA-Schnittstelle
Integriert
Aufnahmemodus
Manuell/Timer/Bewegung/Alarm/Extern
Multiplexbetrieb
Live-Anzeige/Aufnahme/Wiedergabe/Backup/Netzwerkfunktionen
USB Maussteuerung
JA
Bewegungserkennungsbereich
16 x 12-Raster pro Kamera für sämtliche Kanäle
Bewegungserkennungsempfindlichkeit
3 einstellbare Parameter für genaue Erkennung
Vor-Alarm-Aufnahme
Sicherungsgerät
JA
DVD-Brenner/USB 2.0 Flash-Laufwerk/Netzwerk
Kompressionsformat zur
Internetübertragung
Ethernet
Web-Schnittstelle
H.264
10/100 Base-T. Unterstützt Fernbedienung und Live-Anzeige
über Ethernet
Unterstützt lizensierte Software
„Video Viewer“/Internet Explorer & Mozilla Firefox
Webbrowser/QuickTime Player
(gleichzeitiger Zugriff von 10 Benutzern)
*Betriebssystem: Windows 7/Vista/XP/2000
Netzwerkprotokoll
TCP/IP, PPPOE, DHCP und DDNS
Vollständig unabhängiger Externbetrieb
JA
Ereignisbenachrichtigung
Über FTP/E-Mail
IR Fernbedienung
JA (IR Sensor integriert)
Mobile Überwachung
JA (iPhone, BlackBerry, WinCE & J2ME)
49
ANHANG 1 SPEZIFIKATIONEN
DVR 407
DVR 807
Bildzoom
2facher Digitalzoom
DVR-Steuerung
Alarm-E/A
DVR 1607
JA
4 Eingänge,
1 Ausgang
8 Eingänge,
1 Ausgang
Tastensperre (Kennwortschutz)
16 Eingänge,
1 Ausgang
JA
Lokale Benutzerebene
Administrator & Bediener
Videoverlusterkennung
JA
Kameratitel
Unterstützt bis zu 6 Zeichen
Videoeinstellungen
Farbton/Sättigung/Kontrast/Helligkeit
Datumsanzeigeformat
JJ/MM/TT, TT/MM/JJ & MM/TT/JJ
Sommerzeit
JA
Stromversorgung (±10%)
DC 19V
Stromverbrauch (±10%)
< 64 W
Betriebstemperatur
10°C ~ 40°C (50°F ~ 104°F)
Abmessungen (B x H x T)**
343 x 56 x 223 mm
System-Wiederanlauf
Automatische Wiederherstellung des Systems nach Stromausfall
Optionale Peripherie
Tastatur-controller
* Technische Daten können sich ohne Vorankündigung ändern
** Räumliche Toleranz: ±5 mm
50
432 x 90 x 326 mm
ANHANG 1 SPEZIFIKATIONEN
¾ Beim DVR 406
DVR 406
Videosystem
NTSC/PAL (autom. Erkennung)
Videokompressionsformat
H.264
Videoeingang
4 Kanäle
(Composite-Videosignal, 1 Vp-p, 75Ω, BNC)
Videoausgang (BNC)
Hauptmonitor: Für stabile Anzeige
Audio
Audioeingang
4 Audioeingänge
(mono)
Audioausgang
1 Audioausgang
Maximale Aufnahmerate
Frame
704 x 480 Pixel mit 30 IPS <NTSC>/704 x 576 Pixel mit 25 IPS <PAL>
Feld
704 x 240 Pixel mit 60 IPS <NTSC>/704 x 288 Pixel mit 50 IPS <PAL>
CIF
352 x 240 Pixel mit 120 IPS <NTSC>/352 x 288 Pixel mit 100 IPS <PAL>
Bildqualitätseinstellungen
SEHR FEIN, FEIN, HOCH & NORMAL.
Festplatte-Speicher
Für 1 SATA HDD (Kapazität bis zu 2 TB)
Schnellsuche
Zeit-/Bewegungs-/Alarmsuchmodus
SATA-Schnittstelle
Integriert
VGA-Schnittstelle
Integriert
Aufnahmemodus
Manuell/Timer/Bewegung/Alarm/Extern
Multiplexbetrieb
Live-Anzeige/Aufnahme/Wiedergabe/Backup/Netzwerkfunktionen
USB Maussteuerung
JA
Bewegungserkennungsbereich
16 x 12-Raster pro Kamera für sämtliche Kanäle
Bewegungserkennungsempfindlichkeit
3 einstellbare Parameter für genaue Erkennung
Vor-Alarm-Aufnahme
JA
Sicherungsgerät
USB 2.0-Flash-Laufwerk/Netzwerk
Kompressionsformat zur
Internetübertragung
Ethernet
Web-Schnittstelle
H.264
10/100 Base-T. Unterstützt Fernbedienung und Live-Anzeige
über Ethernet
Unterstützt lizensierte Software „Video Viewer“/Internet Explorer
& Mozilla Firefox Webbrowser/QuickTime Player
(gleichzeitiger Zugriff von 5 Benutzern)
*Betriebssystem: Windows 7/Vista/XP/2000
Netzwerkprotokoll
TCP/IP, PPPOE, DHCP und DDNS
Vollständig unabhängiger Externbetrieb
JA
Ereignisbenachrichtigung
Über FTP/E-Mail
IR Fernbedienung
JA (IR Sensor integriert)
Mobile Überwachung
JA (iPhone, BlackBerry, WinCE & J2ME)
Bildzoom
2facher Digitalzoom
DVR-Steuerung
JA
Alarm-E/A
4 Eingänge, 1 Ausgang
Tastensperre (Kennwortschutz)
JA
Lokale Benutzerebene
Administrator & Bediener
Videoverlusterkennung
JA
Kameratitel
Unterstützt bis zu 6 Zeichen
Videoeinstellungen
Farbton/Sättigung/Kontrast/Helligkeit
Datumsanzeigeformat
JJ/MM/TT, TT/MM/JJ & MM/TT/JJ
51
ANHANG 1 SPEZIFIKATIONEN
Sommerzeit
JA
Stromversorgung (±10%)
DC 19V
Stromverbrauch (±10%)
< 42 W
Betriebstemperatur
10°C ~ 40°C (50°F ~ 104°F)
Abmessungen (mm)**
343 (B) x 59 (H) x 223 (T)
System-Wiederanlauf
Automatische Wiederherstellung des Systems nach Stromausfall
Optionale Peripherie
Tastatur-controller
* Technische Daten können sich ohne Vorankündigung ändern
** Räumliche Toleranz: ±5 mm
52
ANHANG 2 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKE
ANHANG 2 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKE
Bitte aktualisieren Sie die DVR-Firmware auf die aktuellste Version, damit die Angaben der
folgenden Tabelle exakt zutreffen. Falls das USB-Flash-Laufwerk nicht vom DVR unterstützt
wird, wird die Meldung „USB FEHLER“ auf dem Bildschirm angezeigt.
Hinweis:
Bitte formatieren Sie zuvor mit dem PC das USB-Flash-Laufwerk im Format „FAT
32“.
Hinweis:
Bei einem USB Backup können bis zu 2 GB an Videodaten gesichert werden. Zum
Backup weiterer Daten stellen Sie bitte die gewünschte Zeit & Kanal/Kanäle ein
und starten das USB Backup erneut.
HERSTELLER
MODELL
KAPAZITÄT
Transcend
JFV35
4G
JFV30
8G
Kingston
DataTraveler
1G
PQI
U172P
4G
Apacer
AH320
2GB
AH320A
8GB
AH220
1GB
AH320
4GB
A-data
RB-18
1GB
Sandisk
Cruzer Micro
2G
Cruzer Micro
4G
Cruzer4-pk
2G
Netac
U208
1G
MSI
F200
4G
SONY
Micro Vault Tiny 2G
2G
Micro Vault Tiny 4G
4G
Micro Vault Tiny
1G
53
ANHANG 3 KOMPATIBLE SATA HDDs
ANHANG 3 KOMPATIBLE SATA HDDs
Bitte aktualisieren Sie die DVR-Firmware auf die aktuellste Version, damit die Angaben der
folgenden Tabelle exakt zutreffen.
HERSTELLER
MODELL
Seagate
WD
Maxtor
HITACHI
KAPAZITÄT
ROTATION
ST3320613AS
320GB
7200 rpm
ST33500320AS
500GB
7200 rpm
ST3750330AS
750GB
7200 rpm
ST31000340AS
1000GB
7200 rpm
WD3200AAKS
320GB
7200 rpm
WD5000AACS
500GB
7200 rpm
WD6400AAKS
640GB
7200 rpm
WD7500AAKS
750GB
7200 rpm
WD10EADS
1TB
7200 rpm
WD15EADS
1.5TB
7200 rpm
WD20EADS
2TB
7200 rpm
STM3500320AS
500GB
7200 rpm
STM3750330AS
750GB
7200 rpm
HDT725032VLA360
320GB
7200 rpm
HDS721010KLA330
1000GB
7200 rpm
54
ANHANG 4 HAUPTMENÜ-STRUKTUR
ANHANG 4 HAUPTMENÜ-STRUKTUR
SCHNELLSTART
DATUM SETUP
SYSTEM
GENERELL
KANAL TITEL
EVENT STATUS
DATUMSNAZEIGE
BILDGRÖSSE
QUALITÄT
BILDER PRO SEK.
TIME SETUP
DATUM
ZEIT
DATUM INFO
DATUMSNAZEIGE
FORMAT
SOMMERZEIT
SOMMERZEIT
TOOLS
SPRACHE
ADMIN PASSWORT
OPERATOR PASSWORT
UPGRADE
SYSTEMINFO
BAUDRATE
HOST ID
R.E.T.R. VERZÖGERUNG
AUTOM. TASTENSPERRE
HDD LÖSCHEN
STANDARD HERSTELLEN
REMOTE ID
SERIELLER TYP
VIDEOFORMAT
VERSION
USB BACKUP
DVD BACKUP
(Nur für ausgewählte Modelle)
EVENT INFORMATION
QUICK SEARCH
EVENT-SUCHE
HDD INFO
EREIGNIS-LOG
ERWEITERTE EINSTELLUNG
KAMERA
HELLIGK.
KONTR.
SÄTT.
FARBE
VERDECKT
AUFN.
KANAL TITEL
ERKENNUNG
SG
SR
SZ
ERKENNUNG
ALARM
BEREICH
ALARM
EXT. ALARM
INT. ALARM
TASTENTON
VIDEOVERLUST-TON
TON BEI BEWEGUNG
ALARMTON
HDD SUMMER
ALARMDAUER
HDD FAST VOLL
NETZWERK
SNTP
GMT
NTP SERVER
SYNC PERIODE
DISPLAY
DE-INTERLACE (Nur für ausgewählte Modelle)
VOLLBILD VERWEILDAUER
QUAD SCREEN DURATION
(Nur für ausgewählte Modelle)
55
ANHANG 4 HAUPTMENÜ-STRUKTUR
ERWEITERTE EINSTELLUNG
DISPLAY
ANZEIGE VERSTECKEN
HDD ANZEIGE MODE
VIDEOAUSGANG
ALPHA BLENDING
AUFNAHME
REMOTE
(Nur für ausgewählte Modelle)
TIMER
AUFNAHME
ERKENNUNG
56
MANUELLE AUFNAHME
EVENT AUFNAHME AKTIV
TIMER AUFNAHME AKTIV
EVENT AUFNAHME IPS
TIMER AUFNAHME IPS
PRE-ALARM AUFNAHME
(Nur für ausgewählte Modelle)
ÜBERSCHREIBEN
EVENT AUFNAHME ALL CHANNEL
ERZWUNGENES LOESCHEN
ANHANG 5 DVR BATTERIEWECHSEL
ANHANG 5 DVR BATTERIEWECHSEL
Eine Zurücksetzung der DVR Zeit nach dem Abtrennen von der Stromversorgung, zum
Beispiel bei einem Stromausfall, wird die Aufnahmedaten durcheinanderbringen und dazu
führen, dass die gewünschten Aufzeichnngen möglicherweise nicht mehr gefunden werden
können. Um eine Zurücksetzung der DVR Zeit zu vermeiden, ist eine CR2032 Lithium-Batterie
im DVR installiert.
Die DVR kann allerdings trotzdem zurückgesetzt werden, wenn die Batterie des DVR schwach
oder leer ist. Falls dies geschieht, wechseln Sie die DVR Batterie, CR2032, sofort gemäß den
nachfolgenden Schritten aus.
¾
CR2032 auswechseln
Hinweis:
Die Lithiumbatterie, CR2032, ist eine nicht wiederaufladbare Batterie und muss
separat erworben werden. Bitte nur durch eine Batterie desselben oder
ähnlichen Typs auswechseln.
Schritt 1: Stoppen Sie sofort sofort alle DVR Aufnahmen, um ein Durcheinanderkommen der
Daten der zu verhindern. Sichern Sie anschließend falls nötig die aufgezeichneten
Daten.
Schritt 2: Schalten Sie den DVR aus und trennen Sie den DVR von der Stromversorgung ab.
Schritt 3: Entfernen Sie den DVR Deckel und suchen Sie nach der Batterie auf der
Hauptplatine.
Schritt 4: Drücken Sie auf den Loslösehebel, um die Batterie wie unten gezeigt zu entfernen.
Schritt 5: Nehmen Sie eine neue Batterie mit „CR2032“ nach oben zeigend und installieren
Sie sie auf der Hauptplatine.
Schritt 6: Bringen Sie den DVR Deckel wieder an und schließen Sie den DVR wieder an die
Stromversorgung an.
Schritt 7: Stellen Sie DVR Datum & Zeit ein und setzen Sie die Aufnahme fort. Für weitere
Einzelheiten lesen Sie bitte „2.4 Datums- und Uhrzeiteinstellung“ auf Seite 15 und
„5.2 Aufnahme“ auf Seite 24.
57
ANHANG 6 PINBELEGUNG
ANHANG 6 PINBELEGUNG
‧
Beim 16 CH Modell
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird COM
mit NO verbunden und die Sirene und Lichtsignale
werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL
1
FUNKTION
MASSE
BESCHREIBUNG
ERDUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 9) und MASSE (Pol 1) mit
Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die Aufzeichnung und
das Signal ertönt.
2~9
ALARMEINGÄNGE
*
POL
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
PIN 9
Alarm
1
3
5
7
9
11
13
15
Entsprechender Videokanal
CH1
CH3
CH5
CH7
CH9
CH11
CH13
CH15
10~11
POL AUS
12
RS485-A
13
Externer Alarm NO
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird
COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
14
POL AUS
Nicht verfügbar
Nicht verfügbar
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 22) und MASSE (Pol 1) mit
Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die Aufzeichnung und
das Signal ertönt.
15~22
ALARMEINGÄNGE
23~23
POL AUS
24
RS485-B
25
EXTERNER ALARM
COM
*
POL
PIN 15
PIN 16
PIN 17
PIN 18
PIN 19
PIN 20
PIN 21
PIN 22
Alarm
2
4
6
8
10
12
14
16
Entsprechender Videokanal
CH2
CH4
CH6
CH8
CH10
CH12
CH14
CH16
Nicht verfügbar
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird
COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
58
ANHANG 6 PINBELEGUNG
Beim 8 CH Modell
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird COM
mit NO verbunden und die Sirene und Lichtsignale
werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL
1
FUNKTION
MASSE
BESCHREIBUNG
ERDUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 5) und MASSE (Pol 1)
mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
2~5
POL
PIN 2
PIN 3
PIN 4
PIN 5
ALARMEINGÄNGE
Alarm
1
3
5
7
Entsprechender Videokanal
CH1
CH3
CH5
CH7
*
6 ~ 11
POL AUS
12
RS485-A
13
EXTERNER ALARM NO
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
14
POL AUS
Nicht verfügbar
Nicht verfügbar
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 18) und MASSE
(Pol 1) mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
15~18
POL
PIN 15
PIN 16
PIN 17
PIN 18
ALARMEINGÄNGE
Alarm
2
4
6
8
Entsprechender Videokanal
CH2
CH4
CH6
CH8
*
19~23
POL AUS
24
RS485-B
25
EXTERNER ALARM COM
Nicht verfügbar
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
59
ANHANG 6 PINBELEGUNG
‧
Beim 4 CH Modell
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird COM
mit NO verbunden und die Sirene und Lichtsignale
werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL
FUNKTION
BESCHREIBUNG
Verbinden Sie ALARMEINGANG (PIN1 - 4) und den GND (PIN 5)
Anschluss mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR
die Aufzeichnung und das Signal ertönt.
1~4
POL
PIN 1
PIN 2
PIN 3
PIN 4
ALARMEINGÄNGE
Alarm
1
2
3
4
Entsprechender Videokanal
CH1
CH2
CH3
CH4
*
5
6
MASSE
ERDUNG
EXTERNER ALARM
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
COM
7
Externer Alarm NO
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
8
RS485-A
Nur für ausgewählte Modelle
9
RS485-B
Nur für ausgewählte Modelle
10~11
MASSE
ERDUNG
60
ANHANG 7 DVD-BRENNER INSTALLATION
ANHANG 7 DVD-BRENNER INSTALLATION
Einige DVR Modelle ermöglichen die eigenhändige Installation eines DVD-Brenners. Um zu
erfahren, ob Ihr DVR diese Funktion unterstützt, wenden Sie sich bitte an Ihren lokalen Händler.
Nachfolgend werden die unterstützten DVD-Brenner Modelle aufgeführt. Bite benutzen Sie
nur die empfohlenen DVD-Brenner Modelle, um die Kompatibilität sicherzustellen.
Typ
Marke
Modell
SATA
Liteon
iHAS120
SONY
AD-7240S
Hinweis:
Stellen Sie vor der Installation des DVD-Brenners sicher, dass Ihr DVR
ausgeschaltet ist und diese Funktion unterstützt.
Schritt 1: Entfernen Sie den DVR Deckel und suchen Sie nach der DVD-Brenner Halterung,
um sie zu entfernen.
Schritt 2: Legen Sie den DVD-Brenner in die Halterung und befestigen Sie die Halterung mit
zwei Schrauben (optional) an beiden Seiten.
Schritt 3: Schließen Sie das Datenbus- und Stromkabel* an den SATA DVD-Brenner an.
*Datenbus- & Stromkabel sind optional.
Schritt 4: Schließen Sie das Datenbus- und Stromkabel an den Datenbus und den
Stromanschluss der DVR Hauptplatine an.
Hinweis:
Stellen Sie sicher, dass das Stromkabel des DVD-Brenners an den
schwarzen Anschluss der DVR Hauptplatine angeschlossen ist. Dieser
Stromanschluss kann eine Festplatte und einen DVD-Brenner gleichzeitig mit
Strom versorgen. Der weiße Anschluss kann nur eine Festplatte mit Strom
versorgen.
Schritt 5: Bringen Sie die Halterung wieder im DVR an und befestigen Sie sie.
61
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
