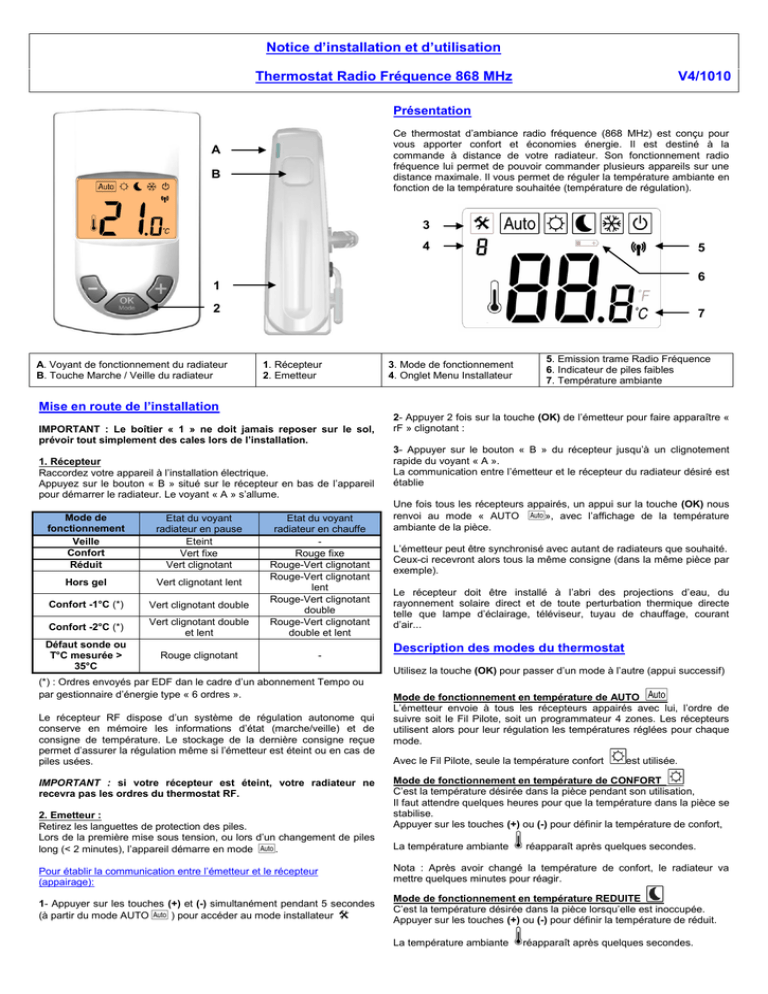

Notice d’installation et d’utilisation
Thermostat Radio Fréquence 868 MHz
V4/1010
Présentation
Ce thermostat d’ambiance radio fréquence (868 MHz) est conçu pour
vous apporter confort et économies énergie. Il est destiné à la
commande à distance de votre radiateur. Son fonctionnement radio
fréquence lui permet de pouvoir commander plusieurs appareils sur une
distance maximale. Il vous permet de réguler la température ambiante en
fonction de la température souhaitée (température de régulation).
A
B
3
4
5
6
1
2
A. Voyant de fonctionnement du radiateur
B. Touche Marche / Veille du radiateur
7
1. Récepteur
2. Emetteur
Mise en route de l’installation
IMPORTANT : Le boîtier « 1 » ne doit jamais reposer sur le sol,
prévoir tout simplement des cales lors de l’installation.
1. Récepteur
Raccordez votre appareil à l’installation électrique.
Appuyez sur le bouton « B » situé sur le récepteur en bas de l’appareil
pour démarrer le radiateur. Le voyant « A » s’allume.
Mode de
fonctionnement
Veille
Confort
Réduit
Etat du voyant
radiateur en pause
Eteint
Vert fixe
Vert clignotant
Hors gel
Vert clignotant lent
Confort -1°C (*)
Vert clignotant double
Confort -2°C (*)
Vert clignotant double
et lent
Etat du voyant
radiateur en chauffe
Rouge fixe
Rouge-Vert clignotant
Rouge-Vert clignotant
lent
Rouge-Vert clignotant
double
Rouge-Vert clignotant
double et lent
Défaut sonde ou
T°C mesurée >
35°C
Rouge clignotant
-
(*) : Ordres envoyés par EDF dan le cadre d’un abonnement Tempo ou
par gestionnaire d’énergie type « 6 ordres ».
Le récepteur RF dispose d’un système de régulation autonome qui
conserve en mémoire les informations d’état (marche/veille) et de
consigne de température. Le stockage de la dernière consigne reçue
permet d’assurer la régulation même si l’émetteur est éteint ou en cas de
piles usées.
IMPORTANT : si votre récepteur est éteint, votre radiateur ne
recevra pas les ordres du thermostat RF.
2. Emetteur :
Retirez les languettes de protection des piles.
Lors de la première mise sous tension, ou lors d’un changement de piles
long (< 2 minutes), l’appareil démarre en mode
.
3. Mode de fonctionnement
4. Onglet Menu Installateur
5. Emission trame Radio Fréquence
6. Indicateur de piles faibles
7. Température ambiante
2- Appuyer 2 fois sur la touche (OK) de l’émetteur pour faire apparaître «
rF » clignotant :
3- Appuyer sur le bouton « B » du récepteur jusqu’à un clignotement
rapide du voyant « A ».
La communication entre l’émetteur et le récepteur du radiateur désiré est
établie
Une fois tous les récepteurs appairés, un appui sur la touche (OK) nous
renvoi au mode « AUTO
», avec l’affichage de la température
ambiante de la pièce.
L’émetteur peut être synchronisé avec autant de radiateurs que souhaité.
Ceux-ci recevront alors tous la même consigne (dans la même pièce par
exemple).
Le récepteur doit être installé à l’abri des projections d’eau, du
rayonnement solaire direct et de toute perturbation thermique directe
telle que lampe d’éclairage, téléviseur, tuyau de chauffage, courant
d’air...
Description des modes du thermostat
Utilisez la touche (OK) pour passer d’un mode à l’autre (appui successif)
Mode de fonctionnement en température de AUTO
L’émetteur envoie à tous les récepteurs appairés avec lui, l’ordre de
suivre soit le Fil Pilote, soit un programmateur 4 zones. Les récepteurs
utilisent alors pour leur régulation les températures réglées pour chaque
mode.
Avec le Fil Pilote, seule la température confort
est utilisée.
Mode de fonctionnement en température de CONFORT
C’est la température désirée dans la pièce pendant son utilisation,
Il faut attendre quelques heures pour que la température dans la pièce se
stabilise.
Appuyer sur les touches (+) ou (-) pour définir la température de confort,
La température ambiante
réapparaît après quelques secondes.
Pour établir la communication entre l’émetteur et le récepteur
(appairage):
Nota : Après avoir changé la température de confort, le radiateur va
mettre quelques minutes pour réagir.
1- Appuyer sur les touches (+) et (-) simultanément pendant 5 secondes
(à partir du mode AUTO
) pour accéder au mode installateur
Mode de fonctionnement en température REDUITE
C’est la température désirée dans la pièce lorsqu’elle est inoccupée.
Appuyer sur les touches (+) ou (-) pour définir la température de réduit.
La température ambiante
réapparaît après quelques secondes.
Mode de fonctionnement en HORS GEL
Ce mode évite à l’installation de geler. Il permet de conserver une
température minimale lors d’une absence prolongée. Appuyer sur les
touches +/- pour définir la température Hors Gel.
La température ambiante
Lorsque l’indicateur de piles faibles est allumé, il faut prévoir de changer
les piles. Appuyer sur le clip en partie basse et tirez sur la face avant.
Remplacer les piles par 2 piles alcalines LR03 AAA 1.5V neuves.
réapparaît après quelques secondes
Mode de fonctionnement en VEILLE
.
Le mode veille éteint votre installation. Le récepteur ne répondra donc
plus à l’émetteur, à la centrale de programmation ou au fil pilote. Ce
mode éteint tous les voyants du récepteur et interdit le pilotage de la
charge. La seule manière de sortir les récepteurs de ce mode est de
passer l’émetteur sur un autre mode.
La température ambiante
Remplacement des piles de l’émetteur
apparaît.
NOTA : quelque soit le mode, l’émetteur affiche par défaut la
température ambiante (symbole actif). Pour visualiser la
température de régulation en cours, appuyez sur la touche « + » ou
« - ».
Désactivation du voyant
Le voyant du récepteur peut être désactivé après un appui long de 10
secondes sur le bouton « B », si celui-ci présente une gène par exemple
dans une chambre, pour le réactiver faire un double click sur le bouton
«B»
REMARQUE 1 : Vous avez jusqu’à 2 minutes pour changer les piles.
Au delà de ce temps, si tous les segments s’allument au
redémarrage, vous devrez reprogrammer votre thermostat
(étalonnage, température de sécurité).
REMARQUE 2 : Dans le cas d’une coupure de courant, il n’est pas
nécessaire de recommencer les opérations d’appairage des
appareils. De même, les récepteurs conserveront lors de leur remise
sous tension les modes de fonctionnement dernièrement reçus. La
modification de consigne sera effective lors du prochain envoi
Cas particulier de régulation par fil pilote (fil noir)
Votre radiateur permet de gérer les ordres envoyés par EDF (cf. tarif
Tempo) en mode Automatique”
”
Les ordres sont visualisés grâce au voyant (A).
Mode
Signaux via le fil pilote
Résultats obtenus
Selon réglage de
l’émetteur en mode
confort
Voyant « A » : Vert fixe
Selon réglage de
l’émetteur en mode
confort -3.5°C
Voyant « A » : Vert
clognotant
La température de la
pièce est maintenu à
7°C +/- 3°C
Voyant « A » : Vert
clignotant lent
Arrêt instantané de
l’appareil
Voyant « A » : éteint
Selon réglage de
l’émetteur en mode
confort -1°C
Voyant « A » : Vert
clignotant double
Selon réglage de
l’émetteur en mode
confort -2°C
Voyant « A » : Vert
clignotant double et lent
Confort
Etalonnage ( facultatif )
Une fonction étalonnage est disponible pour assurer que dans des
conditions thermiques optimales, les consignes correspondent
effectivement à la température d’ambiance mesurée dans la pièce.
Cependant, en fonction des conditions particulières de chaque
installation et de chaque pièce : emplacement, puissance/volume,
isolation…, il pourra apparaître un décalage entre l’indication et la
température mesurée.
Réduit
Hors gel
Lors de la première mise en route, réglez votre température de
consigne en mode « confort
», puis laissez réguler votre installation
pendant 4 heures minimum. Mesurez ensuite la température réellement
atteinte et reportez cet écart de température dans le mode
« installateur » :
1- Appui prolongé (5 sec.) sur (+) et (-) simultanément, (à partir
du mode AUTO
)
2- Se positionner sur le segment « 1 » dont la valeur par défaut
est de 0.0 °C
3- Reporter l’écart de température constaté,
4- Valider par un appui sur (OK).
Arrêt
Confort -1°C
Confort -2°C
Le retour aux différents modes de fonctionnement se fait par 2 appuis
supplémentaires sur la touche (OK).
Température de sécurité ( facultatif )
Afin de limiter la température de la pièce, procéder de la façon suivante
dans le mode « installateur
»:
1234-
Appui prolongé (5 sec.) sur (+) et (-) simultanément, (à partir
du mode AUTO
)
Se positionner sur le segment « 2 » dont la valeur par défaut
est de 35 °C
Modifier la valeur en appuyant sur les touches (+) et (-)
Valider par un appui sur (OK).
Caractéristiques techniques
Précision de la mesure de température 0.1°C.
Précision de la température de régulation 0.5°C.
Plage de température :
En confort & réduit : 5°C – 35°C
En hors gel : 0,5°C – 10°C
Protection Electrique :
Récepteur : Classe II - IP44
Emetteur : Classe III - IP31
Entretien
Piles (émetteur) 2x LR03 AAA 1.5V piles alcalines
Avant toute opération d’entretien, prenez soin d’arrêter l’appareil. Pour
garantir par un entretien simple la longévité de votre appareil, nous vous
recommandons de suivre les conseils suivants :
Température de fonctionnement (thermostat) : -10°C à 50°C
Température de stockage (thermostat) : -20°C à 50°C
Hygrométrie : 90% max. à 25°C
Pour l’entretien des parois extérieures du radiateur, ne pas
utiliser de produit abrasif ou corrosif, utiliser de préférence de
l’eau savonneuse tiède.
Pour le corps du boîtier de régulation, utiliser un chiffon sec
(sans solvant).
Fréquence d’émission du signal radio : 868 MHz
Distance d’émission, thermostat vers récepteur : 30m
PPLIMP03196Da – rev 26/10/2010
