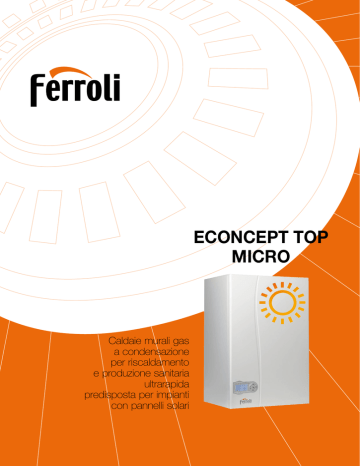

ECONCEPT TOP
MICRO
Caldaie murali gas
a condensazione
per riscaldamento
e produzione sanitaria
ultrarapida
predisposta per impianti
con pannelli solari
Generalità
ECONCEPT TOP MICRO è un generatore termico pensile per riscaldamento e produzione
di acqua calda sanitaria, premiscelato a condensazione ad altissimo rendimento e bassissime
emissioni inquinanti, funzionante a gas. Il generatore è dotato di un’idraulica e ed un’elettronica tali
da poter essere perfettamente integrato su di un impianto funzionante con pannelli solari termici.
ECONCEPT TOP MICRO, avvalendosi di uno speciale scambiatore
a piastre d'acciaio ad elevata efficienza, può garantire le massime prestazioni per la produzione di acqua calda sanitaria. Ha infatti ottenuto le
3 stelle per la certificazione in sanitario secondo la Direttiva EN 13203.
La serie ECONCEPT TOP MICRO è il frutto di esperienze maturate nei più selettivi mercati mondiali, in particolare nei paesi del
Centro e Nord Europa, tradizionalmente molto sensibili al rispetto
dell’ambiente ed al contenimento del consumo energetico.
Versioni TOP MICRO
Caldaie murali a gas premiscelate a condensazione, per riscaldamento e produzione d’acqua calda sanitaria istantanea, tramite
scambiatore secondario a piastre in acciaio.
Comfort certificato a 3 stelle in produzione sanitaria
secondo prEN13203.
ECONCEPT TOP MICRO 25C
Portata termica da 5,3 a 25,2 kW
Produzione sanitaria 12,7 lt./min. a ∆t 30°C
ECONCEPT TOP MICRO 35C
Portata termica da 6,5 a 34,8 kW
Produzione sanitaria 16,3 lt./min. a ∆t 30°C
COMFORT SANITARIO
EN 13203
Per installazioni interne ed esterne
in luoghi parzialmente protetti.
Di serie fino a temperatura di -5°C,
con kit opzionali fino a -15°C.
Versioni TOP A
Caldaie murali a gas premiscelate a condensazione, per riscaldamento e predisposta per l’allacciamento ad un bollitore a accumulo per la produzione di acqua calda sanitaria.
ECONCEPT TOP 25A
Portata termica da 5,3 a 25,2 kW
ECONCEPT TOP 35A
Portata termica da 6,5 a 34,8 kW
Progettate utilizzando tecnologie d’avanguardia, frutto dell’esperienza storica di FERROLI
nel settore riscaldamento e costruite in stabilimenti che applicano un sistema di gestione per
la qualità, certificato ISO UNI EN 9001:2000,
le caldaie ECONCEPT TOP omologate CE, sono per l’utente sinonimo di sicurezza e affidabilità.
2
LA PREMISCELAZIONE
La serie di generatori Econcept TOP
MICRO è a premiscelazione totale. Ciò significa
che ad ogni regime di funzionamento viene fornita la giusta quantità d’aria alla combustione. Tale
sistema consente di ottenere un rendimento (η)
elevato e costante su tutto l’arco di potenza della
caldaia ed inoltre di generare una fiamma caratterizzata da bassissime emissioni inquinanti.
ECONCEPT TOP MICRO
Componenti
η max.
La serie ECONCEPT TOP MICRO ha
ottenuto l’omologazione in classe 5
secondo la norma UNI EN 297
cioé la meno inquinante prevista
dalla norma tecnica europea.
∆η%
Curve di rendimento
ECONCEPT TOP MICRO
Caldaia TRADIZIONALE
η min.
Pmin
Pmax
range di modulazione
Ventilatore modulante
ad elevata prevalenza
Bruciatore ceramico a piastre e
microfiamme invertite per garantire
una combustione di tipo Low NOx
Scambiatore lamellare
in alluminio ad elevata efficienza
fino al 109,1%
Scambiatore sanitario in piastre
d’acciaio ad elevata efficienza
con guscio di coibentazione
di serie
Valvola deviatrice a 3 vie
motorizzata
con apertura progressiva.
Di serie anche sui modelli TOP A
ENERGIA
UTILE
ALL’IMPIANTO
109%
LA CONDENSAZIONE
La serie di generatori Econcept TOP
MICRO è concepita per sfruttare la tecnologia
della condensazione. Tramite un condensatore
in alluminio di tipo lamellare la caldaia è in grado
di recuperare parte dell’energia, che altrimenti
verrebbe dispersa in atmosfera con i fumi,
veicolandola verso l’impianto e consentendo
quindi di raggiungere rendimenti elevatissimi.
modello TOP MICRO
H [m H2O]
Circolatore a velocità variabile
Campo di modulazione del circolatore
Q [l/h]
CIRCOLATORE A VELOCITÀ VARIABILE
Le versioni 35C e 35A sono dotate di circolatore modulante a ∆t costante anche con
impianti a perdite variabili (impianti a più zone),
migliorandone al tempo stesso il rendimento
ed il comfort ambientale.
Il comfort a modo mio...
L’elettronica di controllo e gestione di ECONCEPT TOP MICRO permette
all’utente di personalizzare il funzionamento dell’apparecchio in modo da gestire
il comfort ambientale secondo le proprie esigenze.
Il pannello di comando a tasti e il display lcd di grandi dimensioni, rendono
estremamente semplici ed intuitive le operazioni di programmazione per la
produzione di acqua calda, sia per il sanitario che per il riscaldamento.
8
1
1 eco - comfort
preriscaldamento scambiatore sanitario
2 on - off
3 mode attivazione temperatura scorrevole
4 reset ripristino blocco - menù manutentore
5 estate solo sanitario
inverno sanitario e riscaldamento
6 display LCD
7 selettori temperatura riscaldamento
8 selettori temperatura sanitario
6
5
3
2
4
7
Il controllo in remoto ROMEO
La caldaia ECONCEPT TOP MICRO è abbinabile ad un’ampia gamma
di cronocomandi remoti che permettono la regolazione e la conduzione
dell’apparecchio a distanza.
La serie ROMEO è composta da 4 modelli, rispettivamente con programmazione del comfort settimanale o giornaliera e con la possibilità di
scegliere per entrambi tra il collegamento a fili o di tipo wireless.
Con ROMEO puoi:
• Regolare le temperature di riscaldamento e sanitaria
Il cronocomando
remoto
• Conoscere lo stato di funzionamento della caldaia
• Riavviare la caldaia in caso di blocco temporaneo
• Programmare il comfort ambientale giornaliero o settimanale
• Accendere e spegnere la caldaia attraverso il telefono
La funzione modulante di ROMEO consente una modulazione della
potenza della caldaia man mano che si tende a raggiungere il valore
della temperatura ambiente impostato. Ciò migliora la qualità del comfort
eliminando i picchi di calore e permette un certo risparmio energetico.
Temperatura ambiente °C
• Visualizzare le temperature interne ed esterne alla casa
22
20
18
Con cronocomando remoto ROMEO
Con termostato ambiente non modulante
ECONCEPT TOP MICRO
Con i sistemi solari
ECONCEPT TOP MICRO è stata progettata per essere facilmente inserita negli impianti realizzati con le più recenti tecnologie. La caldaia è infatti dotata di un’elettronica che semplifica
l’abbinamento con i pannelli solari sia a circolazione naturale
che forzata. Tramite un sensore posto sul circuito sanitario controlla in maniera continua la temperatura dell’acqua proveniente
dai pannelli solari, prevedendo l’accensione del bruciatore solo
nel caso che quest’ultima scenda sotto il livello necessario a
garantire il comfort ottimale all’utente.
AFS
Le funzioni
90
Temperatura di mandata impianto °C
Funzione ECO-COMFORT
Attivando la funzione comfort viene
mantenuto in temperatura lo
scambiatore sanitario e di conseguenza vengono diminuiti sensibilmente i tempi di attesa dell’acqua
calda sanitaria.
6
70
60
50
40
30
Temperatura di mandata impianto °C
20
10
90
85
0
10
-10
7
8
9
-20
6
5
80
4
70
3
60
2
50
1
40
30
20
20
10
0
-10
-20
Temperatura esterna °C
90
ndata impianto °C
❄
7
8
9
5
Funzionamento in TEMPERATURA SCORREVOLE
Con l’installazione del kit “Sonda esterna” 4 è possibile far
funzionare la caldaia in temperatura scorrevole.
Ciò significa
3
che senza agire sui tasti di regolazione della2 temperatura di
impianto, la caldaia si autoregolerà in funzione1 delle variazioni
delle temperature esterne. Ciò si traduce in un risparmio
energetico pur garantendo
il massimo comfort all’utente.
Temperatura esterna °C
20
Funzione ANTIGELO
Nell’eventualità che la temperatura
in caldaia scenda a 5°C, automaticamente si accende il bruciatore, la
valvola a tre vie si posiziona a metà
tra il sanitario e il riscaldamento e si
attiva il circolatore al fine di preservare l’apparecchio dai danni causati
dal gelo. Tale funzione è attiva con
la caldaia alimentata dalla rete gas e
sotto tensione elettrica.
10
85
80
85
80
70
60
10
9
8
7
6
5
4
3
2
CIRCUITO IDRAULICO
Modelli TOP a
Legenda
7 Entrata gas
8 Uscita acqua sanitaria
9 Entrata acqua sanitaria
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore
32 Circolatore riscaldamento
36 Sfiato aria automatico
modelli TOP MICRO
37
42
44
56
74
95
136
154
161
Filtro entrata acqua fredda
Sonda temperatura sanitario
Valvola gas
Vaso di espansione
Rubinetto di riempimento impianto
Valvola deviatrice
Flussometro
Tubo scarico condensa
Scambiatore di calore a condensa
186
193
194
196
241
246
250
278
Sensore di ritorno
Sifone
Scambiatore sanitario
Bacinella condensa
By-pass automatico
Pressostato acqua
Filtro mandata impianto
Sensore doppio
(Sicurezza + Riscaldamento)
PERDITE DI CARICO / PREVALENZA CIRCOLATORI
MODELLI 25 kW
A
A
1
2
MODELLI 35 kW
Perdite di carico caldaia
Perdite1
di caricoVelocità
caldaia
minima circolatore
Velocità minima circolatore
Velocità
Velocità2massima
circolatoremassima circolatore
A
1
2
Perdite di carico caldaia
Velocità minima circolatore
Velocità massima circolatore
ECONCEPT TOP MICRO
Dati tecnici
DIMENSIONI E ATTACCHI
vista superiore
mod. 25
vista superiore
mod. 35
Legenda
1 mandata impianto riscaldamento
2 uscita acqua sanitaria (predisposizione mandata bollitore sui modelli A)
3 entrata gas
4 entrata acqua sanitaria (predisposizione ritorno bollitore sui modelli A)
5 ritorno impianto riscaldamento
6 scarico valvola di sicurezza
vista inferiore
mod. TOP A 25-35
ECONCEPT TOP
vista inferiore
TOP MICRO 25-35
Portata termica riscaldamento
kW
Potenza termica riscald. 80°C - 60°C
max
kW
min
kW
Potenza termica riscald. 50°C - 30°C
max
kW
min
kW
Portata termica sanitario
kW
Rendimento a 80°C - 60°C
P max
%
P min
%
Rendimento a 50°C - 30°C
P max
%
P min
%
Rendimento a carico ridotto 30% Pn
%
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni Nox
Temperatura max di esercizio riscaldamento
°C
Pressione di esercizio riscaldamento min-max
bar
Capacità vaso d'espansione
litri
Pressione di esercizio sanitario min-max
bar
Erogazione acqua calda sanitaria
∆t 25°C
litri/min
∆t 30°C
litri/min
Marcatura energetica sanitario (EN 13203)
Grado di protezione elettrica
IP
Tensione di alimentazione
V/Hz
Peso a vuoto
kg
A 25
A 35
MICRO 25
MICRO 35
25,2
24,6
5,2
26,6
5,7
27,0
98,3
97,3
105,4
107,2
109,1
★★★★
5
95
0,8-3
8
—
—
—
—
X5D
230/50
38
34,8
34,2
6,3
36,7
6,9
34,8
98,5
97,0
105,5
106,9
109,1
★★★★
5
95
0,8-3
10
—
—
—
—
X5D
230/50
43
25,2
24,6
5,2
26,6
5,7
27,0
98,3
97,3
105,4
107,2
109,1
★★★★
5
95
0,8-3
8
0,25-9
15,2
12,7
★★★
X5D
230/50
40
34,8
34,2
6,3
36,7
6,9
34,8
98,5
97,0
105,5
106,9
109,1
★★★★
5
95
0,8-3
10
0,25-9
19,6
16,3
★★★
X5D
230/50
44
cod. 89AI4057/00 - 06/09
AVVISO PER GLI OPERATORI COMMERCIALI:
Nell’ottica della ricerca del miglioramento continuo della propria gamma produttiva,
al fine di aumentare il livello di soddisfazione del Cliente, l’Azienda precisa che le
caratteristiche estetiche e/o dimensionali, i dati tecnici e gli accessori possono
essere soggetti a variazione.
Occorre pertanto prestare la massima cura affinché ogni documento tecnico e/o
commerciale (listini, cataloghi, depliants ecc…) fornito al Cliente finale risulti essere aggiornato con l’ultima edizione. I prodotti del presente documento possono
essere considerati coperti da garanzia se acquistati e installati in Italia.
L’Organizzazione Commerciale e quella dei Centri di Assistenza Tecnica sono reperibili
sul sito internet www.ferroli.it.
Per qualsiasi informazione riguardante
i prodotti e l’Assistenza Tecnica contattare:
800-59-60-40
37047 SAN BONIFACIO (VR) Italy - via Ritonda, 78/A
tel. +39 045 6139411 - fax +39 045 6100933
www.ferroli.it
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
