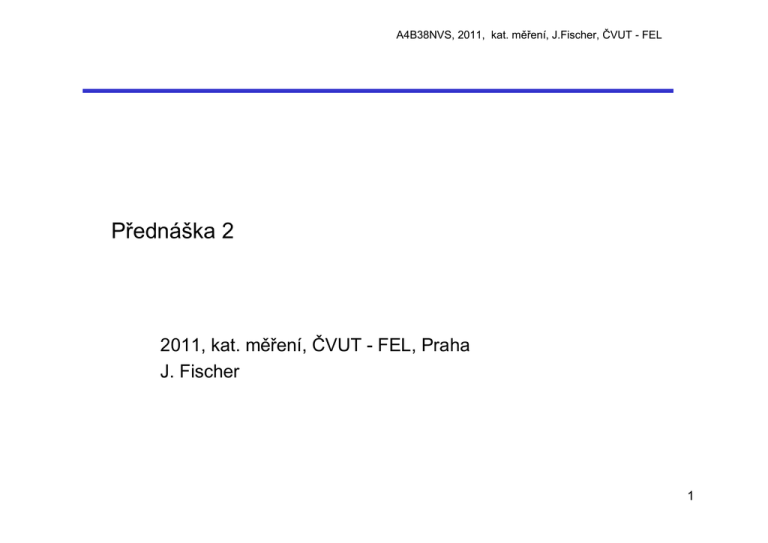

Přednáška 2

Přednáška 2
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Přednáška 2
2011, kat. měření, ČVUT - FEL, Praha
J. Fischer
1
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Náplň přednášky
Log obvody CMOS – vlastnosti a určení statických a dynamických parametrů
katalogové údaje obvodů CMOS a orientace v parametrech
konfigurace V/V bran STM32F100
2
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
MOS tranzistor s indukovaným kanálem N
Substrát , polovodič P, izolant SiO2, Gate - polykrystalická Si elektroda
MOS Tranzistor
M - Metal poly Si (dříve i Al), izolant O - Oxid, S- Silicon substrát křemík
UG kladné, „přitahování“ elektronů, až počet elektronů přesáhne počet děr,
Při UG > UT - prahové napětí, vznik inverzní vrstvy pod G
indukovaný kanál n
tranzistor NMOS elektrody G- gate, S - Source („zdroj nosičů!), D – Drain
(„odvaděč nosičů“), pomocí oblastí N+ , kontakt –substrát P+
poly - Si
substrát
UG =0
G
UG > UT
SiO2
P - Si
G
N+ - Si
substrát
N+ - Si
P - Si
inverzní
oblast
indukovaný
kanál n
3
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Tranzistor NMOS s indukovaným kanálem - vlastnosti
Napětí mezi elektrodami Gate a Source
UGS > UT (prahové napětí - threshold)
V log. obvodech - MOS tranzistor jako spínač
IDS
UT
spínač „proti zemi“, UG - UGS = UG - 0 > UT,
elementární N- MOS invertor
UGS
U GS = U G - U S > U T
D - drain
S -source
UG
N + - Si
N + - Si
+ Ucc
D
US
U2
substrát
P - Si
U1
S
4
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Tranzistor NMOS jako spínač ve vzorkovači
G
+ Ucc
S
D
U2
U1
D
D
G
B- sub.
S
S
Kanál n, elektrony, US nižší napětí oproti UD, symetrická
konstrukce, záměna funkce S a D podle připojeného napětí
NMOS jako spínač - vzorkovač UG - US > UT , pozor UG > US + UT
! Diody tvořené D a S proti substrátu- musí být v záv. směru- substrát
zapojit na „ nejzápornější“ napětí vyskytující se v obvodu tranzistoru
Spínání napětí (-2 V až +2 V), substrát -2V, napětí UG ( -2V vyp, + 5 V zap.)
Pro přepínač, vzorkovač - použitelný pouze typ se samostatně vyvedeným
substrátem,
Pozor - substrátová dioda MOS tranzistorů
5
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Tranzistor NMOS jako spínač ve vzorkovači
+ Ucc
G
D
D
S
U2
U1
Příklady:
G
S
S
D
B- sub.
BS170
BSS83 (substrát připojit
na „ nejzápornější“ napětí v obvodu)
6
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Buzení tranzistoru NMOS
Statický proud do G při U1 > 0 blízký nule, pouze svodové proudy
ochrannými diodami v G (není zakreslena)
Proces spínání – nabít kapacitu CGS
změna napětí na CGD
(problém při velkých proudech IDS!!!, záporná zpětná vazba, u1 roste, u2 klesá
nutno budit proud IG= C (du2/dt)
výstupem procesoru není možno budit přímo výkonové tranzistory MOS
BS170 IDSmax = 0,5 A , UGS(th) min 0,8 V, max 3V ,
vstup kapacity typ. 20 pF
+ Ucc
CGD
D
U1
U2
CGS
S
7
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Tranzistor PMOS s indukovaným kanálem P jako spínač
D - drain
S -source
UG
P+
P + - Si
+ Ucc
S
- Si
B- sub.
S
U1
US
D
N - Si
D
G
U2
R
substrát
+ Ucc
0
Kanál P, nosiče náboje díry, zdroj nosičů source S - na vyšší (kladné) napětí
oproti D - drain,
Symetrická konstrukce, záměna funkce S a D podle orientace připojeného
napětí mezi elektrodami
U1 = Ucc PMOS rozepnut - nevede , U1 = 0 PMOS sepnut - vede
! Diody tvořené D a S proti B -substrátu- musí být v záv. směruB - zapojit na „ nejkladnější“ napětí vyskytující se v obvodu tranzistoru
PMOS s kanálem P
8
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Ochrana vstupů
CMOS log obvody, průrazné napětí izolantu MOS tranzistorů - desítky V,
působení statické elektřiny 10 -ky kV, vstupy bez ochrany - průraz
poškození struktury
UCC
D1
ochrana vstupů,
CMOS
obvod
- záporně polarizované PN přechody D1, D2
U1 D2
Ideové schéma ochrany - obecně
důsledky 0 <Ui < Ucc ;
vstupní napětí nesmí být záporné, ani větší, než napájecí
U2
UCC
příp. omezení velikosti vstup. proudu rezistorem
Ui
Rs
1
9
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Působení diod ve vstupu obvodu CMOS
Zdroj signálu funguje (nechtěně)
jako napáječ obvodu
zatěžování zdroje signálu
jednocestný usměrňovač s D a C
UCC1 = 5V
zdroj
signálu
In
UCC2 < 5V
iv
C +
Un
D
CMOS
log. obv.
CMOS
log. obv.
Pozor na připojení zdroje signálu na vstup procesoru bez napájení
( !!! cvičení, připojení vstupů obvodu 74HCxx, HCTxx napájení na výstupy
STM32F103, použít ochranné rezistory)
parazitní napájení obvodu ze zdroje signálu , (příklad , čítač CMOS, viz. výklad)
demonstrace v úloze
10
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Demonstrace působení diod ve vstupu obvodu CMOS
„Fantomové“ napájení –
kombinace D a C jako jednocestný usměrňovač, špičkový detektor
odpojený napáj. zdroj, i možná částečná funkce, napáj. ze zdroje signálu
připoj. další obvody, napáj. zdroj – zátěž, příp. zkrat.
důvod použití R2
UCC1 = 5V
iv
zdroj
signálu
(+ 3,3 V)
STM32
PC8
CB1
R2 =470
u1
GND
in1
C +
UCC1
In
UCC2 < 5V
Un
out1
GND
u2
CMOS
log. obv.
CMOS
log. obv.
+5V
CB2
HCT04
D
UCC2
HC04
Iin
GND
In
out2
!!!!
u3
CL
0V
11
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Invertor CMOS
CMOS - komplementární MOS logika využívající kombinaci
NMOS a PMOS tranzistorů
Sp
invertor CMOS
(není CMOS tranzistor !)
+ Ucc
p kanál
nosiče - díry
Dp
Dn
n kanál,
nosiče - el.
Sn
výstup
invertoru
vstup
+ Ucc
UG
P+
N+
(kontakt)
GND
P+
N+
N+
(N - kanál)
P - kanál
vana P - Si
substrát
P+
(kontakt)
N - Si
12
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Invertor CMOS
CMOS - komplementární MOS logika využívající kombinaci
NMOS a PMOS tranzistorů
+ Ucc
Sp
D2
CMOS invertor
( není CMOS tranzistor !)
D1
Dn
Dn
D3
Sn
výstup
invertoru
vstup
+ Ucc
UG
P+
N+
(kontakt)
GND
P+
N+
(N - kanál)
P - kanál
substrát
N+
D2
N - Si
D3
vana P - Si
P+
(kontakt)
D1
13
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Invertor CMOS
Důsledky
V každém logickém obvodu CMOS je záporně polarizovaný PN přechod
mezi svorkami Ucc – napájení a GND – zem.
Při přepólování napájení – v propustném směru
Pro uživení zařízení – použít zdroj s omezením proudu
CMOS - komplementární MOS logika využívající kombinaci
Tyto závěrně polarizované přechody PN- závěrný proud – problém
klidového odběru – „Stand By“ režim procesorů pro bateriové
napájení- při požadavku na etrémně malé klidové odběry- řádu uA.
(Příklad- měřidla, rozpočítávací měřidlo topných nákladů - požadavek na
funkci 10 let z jediné baterie, el. vodoměr,…)
14
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Náhradní schéma výstupu CMOS
Sériově zapojené tranzistory PMOS a NMOS,
Klidový stav Rp,nebo Rn se blíží nekonečnu – rozepnutý stav
+UCC
Druhý tranzistor – sepnutý RON
CMOS invertor
RP
( není CMOS tranzistor !)
Náhradní schéma:
Zdroj UCC do série RP_ON
nebo GND ( 0 V) do série RN_ON
u řady HCMOS a dalších ,
odpory 100 Ohmů a nižší
( 74LVCxxx RN_ON ~15 Ohmů, podle typu)
Při změně stavu,
malý okamžik vedou oba tranzistory
proudový impuls mezi UCC a GND
RN
U2
GND
RP_ON
RN_ON
+UCC
U2
GND
15
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Logický obvod jako dvojbran- statické parametry 1
Ucc napájení ( UDD),
Ucc
zem- GND- (ground)
Vstup, Ui, Ii vstupní napětí, proud
Výstup UO, IO, výstupní napětí, proud
Pozor na orientaci výstupního proudu.
Ii
Io
Ui
Uo
Kladný výstupní proud IO - „vtéká“ do výstupu (proud z výstupu přes rezistor
do GND - záporný) důležité kvůli orientaci v katalogových údajích
(pozn. v aglosaské lit. napětí onačeno jako V -Voltage, tedy Vi, VO,,....)
(u STM32 a dalších proc. označení VDD - napájení , VSS - zem)
Pomůcka pro zapamatování označení - Ucc ( bipolární log. obvody, NPN
tranzistory, kolektory na kladné napět) UCC U - colector, colector
Podobně NMOS logika, Drain na kladné napětí
tedy UDD (napětí U -Drain, Drain - UDD, jako UCC kladné napájení)
U STM32F103,..logika společné elektrody Source ( USS - source, source) ekvivalent GND.
16
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Logický obvod jako dvojbran- statické parametry 2
Ucc
Ii
Charakteristické parametry obvodu
Ui
Io
Uo
UiH - vstup. napětí pro vysokou log. úroveň - High
UiHmin - minimální vstupní napětí pro vysokou log. úroveň - High !!!
(které obvod vyhodnotí jako úroveň High)
UiL - vstup. napětí pro nízkou log. úroveň - Low ,
UiLmax - maximální vstupní napětí pro nízkou log. úroveň - Low !!!
(které obvod vyhodnotí jako úroveň Low)
UOH - napětí na výstupu obvodu generujícího vysokou úroveň - High
UOL - napětí na výstupu obvodu generujícího nízkou úroveň - Low
IiH - vstupní proud pro vysokou log. úroveň High připojenou na vstup
IiL- vstupní proud pro nízkou log. úroveň Low připojenou na vstup
IOH - výstupní proud při vysoké úrovni - H High
IOL - výstupní proud při nízké úrovni - L Low
17
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Pouzdro log. obvodu, číslování vývodů
indexová značka
14
1
UCC
7400
směr číslování
vývodů
Číslování vývodů na pouzdře logického obvodu
proti směru hodinových ručiček
Vývod č. 1 umístěn vlevo od indexové značky
směr platí i u pouzder pro SMD (povrch. montáž)
Přívody napájení UCC a GND u TTL, TTL - LS,...,
CD4000, 74HC, 74HCT,..
GND 7
8
- vlevo dole GND, vpravo nahoře UCC,
pouzdro 14 vývodů GND pin 7, Ucc pin 14
pouzdro 16 vývodů GND pin 8, Ucc pin 16
platí také u některých procesorů ( AT89C51,...)
pouzdro DIL 40 vývodů GND pin 20, Ucc pin 40
neplatí však obecně, např. ATmega32,,,,,a další s vnitřním převodníkem A/D
svorky UCC a GND uprostřed na stranách pouzdra, pro zkrácení vnitřních
přívodů v nitřních přívodů v pouzdře a snížení jejich impedance
18
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Základní parametry měřeného obvodu 74HC04,
aneb jak se orientovat v katalogu
indexová značka
pin č. 1
pin č. 7
pin č. 14
pin č. 8
19
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Kondenzátory
.
indexová značka
pin č. 1
pin č. 7
keramický
kondenzátor 100 nF
pin č. 14
pin č. 8
tantalový kondenzátor 47 uF
elektrolytický kondenzátor 22 uF
- ( minus) pól
+ ( plus) pól
- ( minus) pól
+ ( plus) pól
20
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Diody
Si Dioda, LED
umístění katody
indexová značka
anoda
katoda
21
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Kontaktní pole
.
22
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Statické měření
Diskuse výsledků měření statických parametrů
UCC
UCC
T1
U1
T2
D5
D3
D1
CMOS
obvod
U2
U1
D2
+5V
R
U2
D4
CB
D6
D7
R1
+5V
R1
Ucc
R2
Ui
in
GND
out
Uo
23
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
74HCxx mezní parametry
mezí parametry
24
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstupní charakteristika obvodu CMOS
Ii
Ii
UCC Ui
UCC
Ui
25
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstupní charakteristiky obvodu
sdya010.pdf Texas Instruments
26
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstupní charakteristiky obvodu
sdya010.pdf Texas Instruments
27
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstupní charakteristiky obvodu
sdya010.pdf Texas Instruments
? diody ve vstupu?
28
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstup v zakázané oblasti
sdya010.pdf Texas Instruments
nedefinovaný stav na vstupu – částečné otevření obou vstupních tranzistorů,
příčný proud
UCC
T1
U1
T2
U2
výsledky měření??
závěry pro aplikace ??
29
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Výstupní charakteristiky obvodu
sdya010.pdf
Texas Instruments
vnitřní odpor výstupu RH, RL
RP_ON
RN_ON
+UCC
U2
GND
výsledky měření ?
30
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstup 74HCxx
.
31
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Doporučené podmínky
.
32
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
-
33
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
co to je ttHL, ttLH, tp
tpHL, tpLH, tp
34
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
co to je Cpd
35
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Katalogové zapojení pro měření dyn. parametrů
.
36
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Měření dynamických parametrů log. obvodů CMOS
.detaily – viz návod k úloze
(+ 3,3 V)
STM32
PC8
CB1
R2 =470
u1
UCC1
HCT04
in1
GND
I CC = C PD ⋅ f ⋅ U CC
GND
CB2
UCC2
HC04
out1
u2
in2
GND
uR3
R3 + 5 V
out2
u3
CL
0V
I CCL = CL ⋅ f ⋅ U CC
37
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
V/V brány v STM32
Standardní vstupně výstupní brány (ne + 5 V tolerantní)
38
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
STM32F100 IO brány
standardní vstup
RM0041
str. 102
39
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Konfigurace brány
Po reset – V/V brány neaktivní
nutnost konfigurace zápisem do konfiguračního registru,
(aktivace hodinového signálu pro sběrnice)
40
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Umístění registrů
str. 36 RM0041
PA 0x4001 0800
PC 0x4001 1000
41
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Registry V/V bran
.
42
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
konfigurace bitů 7 až 0 (dolní Byte) - low
43
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
konfigurace bitů 15 až 8 ( horní Byte) - high
44
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Konfigurace
RM0041
str. 103
45
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Datový registr výstupní brány
Tlačítko
Vhodné
46
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Port bit set/ reset
Nastavování jednotlivých bitů brány, zápis 1 do bitů 31 až 16 nastavuje přísl.
bit do 1, zápis 1 do bitů 15 až 0 nastavuje přísl. bit do 0
zápis 0 – příslušný výstupní bit se neovlivní
47
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Reset výstupního pinu brány
Zápis 1 do bitů 15 až 0 nastavuje přísl. bit do 0 (RESET),
zápis 0 do registru neaktivní – neovlivní stav výstupu
Vhodné
48
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Vstupní brána
Pro čtení tlačítka na PA0
Vhodné
49
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Určení adresy registru
Potřeba znát základní adresu periferie (brány) –z Tab. 1 na str. 36
offset pro příslušný registr z Tab. 48 (str. 129)
zákl. adr. pro GPIOC 0x4001 1000
zákl. adr. pro GPIOA 0x4001 0800
kontrol. reg. pro GPIOx_CRL pro bity 7 až 0 má offset 0x00
kontrol. reg. pro GPIPx_CRH pro bity 15 až 8 má offset 0x04
vstup. dat. reg. GPIOx_IDR
offset 0x08
výst. dat. reg
GPIOx_ODR
offset 0x0C
kontr. reg bit set/ reset GPIOx_BSR
offset 0x10
kontr. reg. bit reset GPIOx_BRR
offset 0x14
0x40011000 GPIOC + offset 0x04 = 0x40011004
0x40011004 GPIOC_CRH (konfigurace PC15 až PC8)
výstupní registr brány PC + offset pro GPIOx_ODR
0x40011000 GPIOC + offset 0x0C = 0x4001100C
0x4001100C GPIOC_ODR výstupní registr pro PC
0x400110808 GPIOA_IDR registr vstupní brány PA
50
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Používané adresy
0x4001 1004 GPIOC_CRH konfigurace PC15 až PC8
0x4001 100C GPIOC_ODR výstupní registr pro PC
0x400110808 GPIOA_IDR registr vstupní brány PA
51
A4B38NVS, 2011, kat. měření, J.Fischer, ČVUT - FEL
Tlačítko na STM32VL Discovery
Tlačítko – v klidu L, Pull down rezistor
stisk – čte se 1 , viz manuál UM0919
52
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
