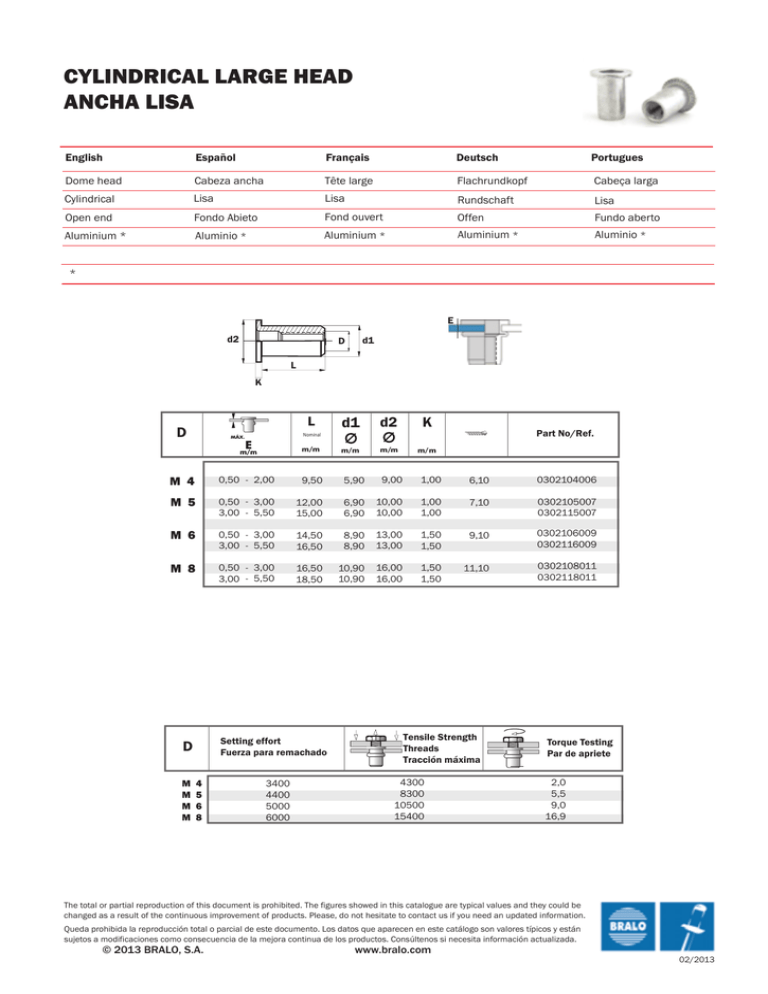

CYLINDRICAL LARGE HEAD ANCHA LISA

CYLINDRICAL LARGE HEAD ANCHA LISA
CYLINDRICAL LARGE HEAD
ANCHA LISA
English
Español
Français
Deutsch
Portugues
Dome head
Cabeza ancha
Tête large
Flachrundkopf
Cabeça larga
Cylindrical
Lisa
Lisa
Rundschaft
Lisa
Open end
Fondo Abieto
Fond ouvert
Offen
Fundo aberto
Aluminium *
Aluminio *
Aluminium *
Aluminium *
Aluminio *
*
E
d2
d1
D
L
K
L
D
Nominal
m/m
d1
d2
K
m/m
m/m
m/m
Part No/Ref.
M 4
0,50 - 2,00
9,50
5,90
9,00
1,00
6,10
0302104006
M 5
0,50 - 3,00
3,00 - 5,50
12,00
15,00
6,90
6,90
10,00
10,00
1,00
1,00
7,10
0302105007
0302115007
M 6
0,50 - 3,00
3,00 - 5,50
14,50
16,50
8,90
8,90
13,00
13,00
1,50
1,50
9,10
0302106009
0302116009
M 8
0,50 - 3,00
3,00 - 5,50
16,50
18,50
10,90
10,90
16,00
16,00
1,50
1,50
11,10
0302108011
0302118011
Setting effort
Fuerza para remachado
D
M
M
M
M
4
5
6
8
3400
4400
5000
6000
Tensile Strength
Threads
Tracción máxima
4300
8300
10500
15400
Torque Testing
Par de apriete
2,0
5,5
9,0
16,9
The total or partial reproduction of this document is prohibited. The figures showed in this catalogue are typical values and they could be
changed as a result of the continuous improvement of products. Please, do not hesitate to contact us if you need an updated information.
Queda prohibida la reproducción total o parcial de este documento. Los datos que aparecen en este catálogo son valores típicos y están
sujetos a modificaciones como consecuencia de la mejora continua de los productos. Consúltenos si necesita información actualizada.
© 2013 BRALO, S.A.
www.bralo.com
02/2013
