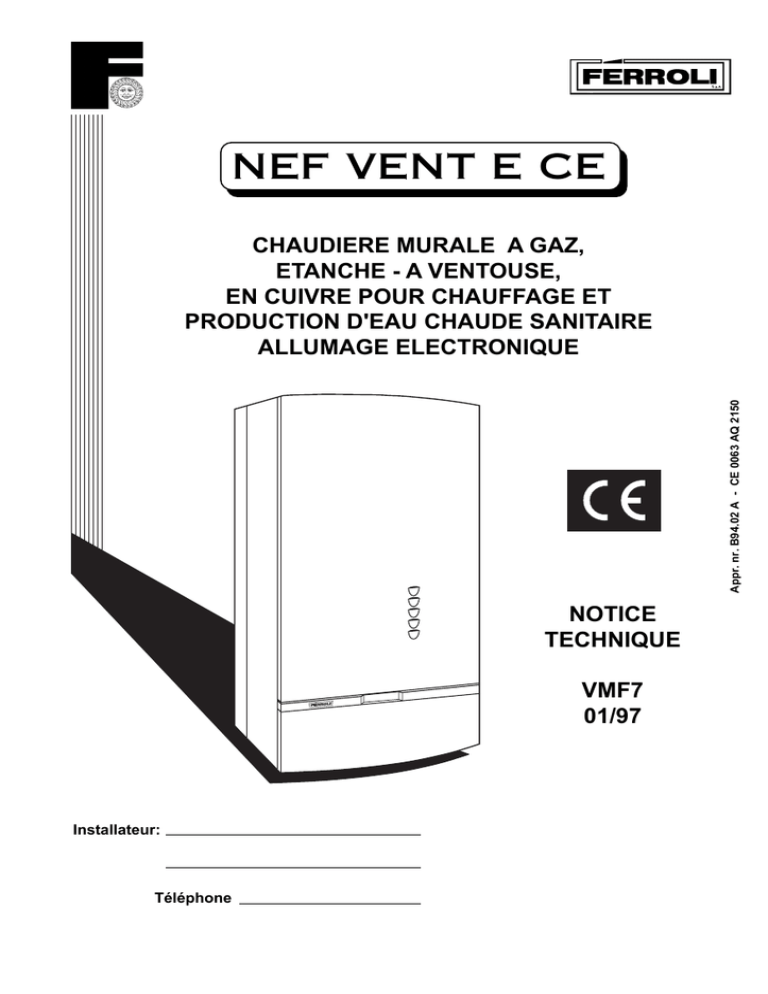

NEF VENT E CE
Appr. nr. B94.02 A - CE 0063 AQ 2150
CHAUDIERE MURALE A GAZ,
ETANCHE - A VENTOUSE,
EN CUIVRE POUR CHAUFFAGE ET
PRODUCTION D'EAU CHAUDE SANITAIRE
ALLUMAGE ELECTRONIQUE
NOTICE
TECHNIQUE
VMF7
01/97
Installateur:
Téléphone
NEF VENT E CE
SOMMAIRE
1
1.1.
1.2.
1.3.
1.4.
1.4.1.
1.4.2.
1.4.3.
1.4.4.
1.5.
1.6.
2.
2.1.
2.2.
2.3.
2.3.1.
2.3.2.
2.4.
2.5.
2.6.
2.6.1.
2.6.2.
3.
INSTALLATION
Textes réglementaires sur l'installation des chaudières ventouse ............................ Page
Installations type des tuyauteries, du by-pass et du vase d'expansion .................... Page
additionnel sur le circuit chauffage
Dosseret de montage
Côtes d'incombrement - Gabarit de pose .......................................................................... Page
Montage des raccordements eau et gaz ........................................................................... Page
Remplissage du circuit chauffage ................................................................................. Page
Détartrage du circuit E.C.S. ............................................................................................ Page
Mise en route
Précautions et vérifications de mise en route .................................................................... Page
Explication des différents modes de fonctionnement ........................................................ Page
3
4
5
6
7
7
8
10
11
12
13
14
15
16
17
18
19
3.4.
EXEMPLES DE RACCORDEMENTS VENTOUSE POSSIBLES
Ventouse horizontale type C12 ...................................................................................... Page
Raccordement classique ................................................................................................... Page
Raccordement horizontal avec coude de dévoiement ....................................................... Page
Sortie ventouse horizontale avec départ vertical ............................................................... Page
Tableau d'équivalence des pertes de charges des accessoires ventouse coaxiaux ........ Page
Ventouse verticale sortie toiture type C32 .................................................................... Page
Description des composants ............................................................................................. Page
Mise en oeuvre .................................................................................................................. Page
Contraintes d'installations .................................................................................................. Page
Exemples de solutions extrêmes ....................................................................................... Page
Raccordement sur système ventouse 3 CE type C42 .................................................. Page
Principe du système 3 CE ................................................................................................. Page
Montage ............................................................................................................................. Page
Contraintes d'installations .................................................................................................. Page
Accessoires ventouse ..................................................................................................... Page
20
21
21
22
22
23
23
24
24
25
26
26
27
28
29
4.1.
4.2.
4.3.
4.4.
4.5.
4.6.
4.7.
4.8.
4.9.
4.10.
4.11.
INFORMATIONS TECHNIQUES SPECIFIQUES
Réglage de la puissance du circuit chauffage .............................................................. Page
Détails techniques concernant le modureg .................................................................. Page
Réglages pour le passage d'un gaz à l'autre ................................................................ Page
Réglage de la pression minimale et de la pression maximale avec H. V4600 N4002 Page
Positionnement des électrodes d'allumage et de détection ....................................... Page
Positionnement des thermostat sécurité et antigel ..................................................... Page
Caractéristiques de variation de puissance en fonction du gaz ................................. Page
Détail concernant les différents pressostats d'air possibles ...................................... Page
Alimentation électrique et raccordements régulation ................................................. Page
Schéma électrique ........................................................................................................... Page
Détection d'anomalies ..................................................................................................... Page
30
31
31
32
33
33
33
33
34
35
36
5.1.
5.2.
5.3.
5.4.
ENTRETIEN ET SERVICE APRES-VENTE
Entretien général ............................................................................................................. Page
Entretien annuel .............................................................................................................. Page
Détection des principales anomalies de fonctionnement ........................................... Page
Liste partielle des pièces détachées ............................................................................. Page
37
37
37
38
3.1.
3.1.1.
3.1.2.
3.1.3.
3.1.4.
3.2.
3.2.1
3.2.2.
3.2.3.
3.2.4.
3.3.
3.3.1.
3.3.2.
3.2.3.
4.
5.
2
GÉNÉRALITÉS
Conditions réglementaires d'installation ...................................................................... Page
Caractéristiques techniques .......................................................................................... Page
Caractéristiques dimensionnelles ................................................................................. Page
Description générale
Colisage ............................................................................................................................. Page
Généralités ........................................................................................................................ Page
Descriptif des principaux composants ............................................................................... Page
Schéma de principe et des principaux composants .......................................................... Page
Performances E.C.S. ....................................................................................................... Page
Caractéristiques du circulateur ...................................................................................... Page
NEF VENT E CE
1. GENERALITES
1.1 CONDITIONS REGLEMENTAIRES D'INSTALLATION
Ces réglements sont spécifiques des bâtiments où sont installés les appareils.
1) Conditions réglementaires d'installation et d'entretien dans les bâtiments d'habitation
L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément
aux textes réglementaires et règles de l'art, en vigueur, notamment:
-
Arrêté du 2 août 1977
Règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures
liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
-
Normes DTU P 45-204
Installations de gaz (anciennement DTU n° 61-1-Installation de gaz - avril 1982 + additif n° 1 juillet
1984)
-
Réglement sanitaire départemental
-
Norme NFC 15-100
Installation électrique à basse tension - Règles
2) Conditions réglementaires d'installation dans les établissements recevant du public
L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires,
règles de l'art, en vigueur, notamment:
-
Réglement de sécurité contre l'incendie et la panique dans les établissement recevant du public:
a) Prescriptions générales:
• pour tous les appareils:
Articles GZ (installations aux gaz, combustibles et hydrocarbures liquéfiés)
• Suivant l'usage de l'appareil:
Articles CH (chauffage ventilation, réfrigération, conditionnement d'air et production de vapeur et
d'eau chaude sanitaire)
Articles GC (installations d'appareils de cuisson destinés à la restauration).
b) Prescriptions particulières à chaque type d'établissement recevant du public (hôpitaux, magasins,
etc...)
3
NEF VENT E CE
1.2 Caractéristique techniques
G20
G25
G31
Débit calorifique nominal (PCS)
Débit calorifique minimum (PCS)
Débit calorifique nominal (PCI)
Débit calorifique minimum (PCI)
Puissance nominal
Puissance minimum
Débit du gaz
28.6 kW
12.8 kW
25.8 kW
11.5 kW
23.3 kW
9.7 kW
2.73 m3/h
28.6 kW
12.8 kW
25.8 kW
11.5 kW
23.3 kW
9.7 kW
28.0 kW
12.5 kW
25.8 kW
11.5 kW
23.3 kW
9.7 kW
Pression brûleur maximum
Pression brûleur minimum
Ø injecteurs principaux
Diaphragme
14.5 mbar
2.7 mbar
2.10 mm
5,8 mm
3.17 m3/h
18.1 mbar
3.5 mbar
2.10 mm
5,8 mm
2.00 kg/h
36.0 mbar
7.9 mbar
1.35 mm
-
Dimensions (hors tout)
- Hauteur sans coude
- Hauteur totale
- Largeur
- Profondeur avec dosseret
Poids (net)
Poids (brut)
Ø Tube PVC Air Primaire
Ø Tube ALU Gaz brûlés
Alimentation électrique
Puissance fusibles
- Alimentation
- Circuit imprimé
Puissance absorbée
Débit d'eau chaude sanitaire
- Pour un ∆t = 30° C
Débit d'alimentation minimum
Pression maximale d'entrée eau sanitaire (pour E.C.S.)
Pression maximale du circuit chauffage
Température de sortie (débit maximum)
Température de sortie (débit minimum)
Capacité en eau de la chaudière
Diamètre de raccordement des tuyauteries
- Gaz
- Arrivée eau froide sanitaire
- Sortie eau froide sanitaire
- Départ circuit chauffage
- Retour circuit chauffage
- Soupape de sécurité
Volume de dégagement nécessaire
- Côté gauche
- Côté droit
Hauteur minimum de la base de la chaudière au plan de travail
Vase d'expansion - capacité
- pression
900 mm
1050 mm
480 mm
430 mm
63 kg
65 kg
100 mm
60 mm
230 V - 50 Hz
3 Amp.
2 Amp. (direct)
150 Watt
11,1 l/min.
2,5 l/min.
10,0 bar
3,0 bar
80° C
85° C
2,0 litres (faible)
3/4" cu 18
1/2" cu 14
1/2" cu 14
3/4" cu 18
3/4" cu 18
1/2" F
20 mm
20 mm
300 mm
7 litre
1 bar
ATTENTION: Cette chaudière est équipée d'un disconnecteur de type CB
Cette chaudière est de categorie C12÷C82 - Classe B 300 selon la norme NF D 30-002.
La NEF VENT CE est réglée pour une utilisation en chauffage central.
La puissance du circuit chauffage est pré-réglée.
4
NEF VENT E CE
1.3. Caractéristiques dimensionnelles
Côtes (en mm)
312
900
100<
100
235
480
1 2
100
3
4
5
6
370
7
40
Fig. 1
97.5
50
50
80
75
50
77.5
1. Câble d'alimentation électrique
2. Arrivée gaz en 3/4" cu 18
3. Sortie eau chaude sanitaire en 1/2" cu 14
4. Arrivée eau froide sanitaire en 1/2" cu 14
5. Soupape de sécurité sur la sortie du circuit chauffage en 1/2" F
6. Sortie circuit chauffage en 3/4" cu 18
7. Retour circuit chauffage en 3/4" cu 18
Nota: La chaudière NEF VENT E CE est toujours équipée d'un vase d'expansion 7 litres incorporé.
5
NEF VENT E CE
1.4 Description générale
1.4.1 Colisage
La chaudière NEF VENT E CE est livrée en 4 colis séparés.
A: La chaudière emballée sous carton
B: Son coude de sortie coaxial (code 1KWMA35U)
Ce coude est orientable sur 8 positions espacées chacune l'une de l'autre de 45°.
C: Un tube ventouse 1 m coaxial Ø 60 - 100 mm avec son terminal emballé sous carton (code 1KWMO56A)
D: Un dosseret de montage comportant le kit raccordement vannes et douilles pour le gaz, le sanitaire et le
chauffage, sous emballage carton.
A)
Ref. 1BALO54A (Gaz Naturel)
Ref. 1BCLO54A (Gaz Propane)
NEF VENT E CE
B)
Ref. 1KWMA35U
C)
Ref. 1KWMO56A
D)
Ref. 1KWMO53S
6
NEF VENT E CE
1.4.2 Généralités
La chaudière NEF VENT E CE est un appareil à ventouse, donc avec chambre de combustion étanche. L'air
nécessaire à la combustion est aspiré de l'extérieur. La chaudière est composée de:
Un échangeur en cuivre formé de trois tubes ailettés avec un serpentin pour chaque tube avec fonction
d'échangeur pour l'eau chaude sanitaire • Une chambre de combustion étanche isolée avec fibre en
céramique • Quatre brûleurs en acier inoxydable • Un ventilateur pour l'aspiration de l'air carburant et pour
l'évacuation forcé des gaz de combustion • Un conduit des fumées formé de deux tubes coaxiaux pour
l'évacuation des fumées et l'aspiration de l'air carburant • Un pressostat d'air différentiel, qui permet
l'allumage du brûleur seulement si le ventilateur fonctionne régulièrement • Une chambre étanche en acier
anti-corrosion • Une vanne gaz modulante • Une électrode d'allumage • Une électrode d'ionisation • Un coffret
de commande d'allumage • Une Un fluxomètre de priorité à l'eau chaude sanitaire • Une soupape de sécurité
côté eau chauffage • Un vase d'expansion fermé • Un circulateur à vitesse variable • Un aquastat de
régulation, limiteur, de sécurité et minimal (antigel).
La chaudière se compose, sur le devant, de deux panneaux:
- Un panneau supérieur (facilement démontable en le tirant à soi) avec un hublot veilleuse, renfermant les
composants mécaniques et la plaque signalétique.
- Un panneau inférieur à charnières (renfermant les instructions de fonctionnement), permettant d'accéder
aux organes de contrôle.
1.4.3 Description des principaux composants
16.
Un ventilateur pour le transport de l'air extérieur vers le compartiment étanche de la chaudière et
l'extraction des gaz brûlés vers le conduit d'évacuation.
Des brûleurs en acier inoxydable (4) pour la combustion totale du gaz naturel et propane.
Un échangeur de chaleur en cuivre pour C.C. et E.C.S. L'eau du chauffage central et celle à usage
domestique sont montées directement en température par la flamme (bien entendu par circuits
séparés). Ce procédé apporte des réponses rapides (instantanées), évite les pertes calorifiques et
permet d'avoir un chauffage central et une production d'eau chaude sanitaire indépendants.
Un clapet de contrôle de pression d'air. Il permet ainsi de maintenir la combustion à son plus haut
rendement, indépendamment de la longueur d'évacuation, de l'influence du vent et de la vitesse du
ventilateur.
Un circulateur à 3 vitesses sur le circuit chauffage qui s'adapte parfaitement à une installation de
chauffage central. Il évite un consommation électrique élevée et les problèmes acoustiques. Un
interrupteur marche/arrêt de circulateur asservi à l'horloge et/ou au thermostat d'ambiance 24 Volts
(si installé). L'interrupteur du circulateur a une temporisation de 6 minutes.
Un bloc gaz, permettant le démarrage, l'arrêt et la régulation de la température d'eau sur le circuit
chauffage et sur l'eau chaude sanitaire 'à fonctionnement MODULANT).
Un thermostat antigel pour protéger la chaudière en hiver.
22.
27.
31.
32.
44.
51.
Note -Un thermostat antigel séparé devra être installé (si nécessaire) pour protéger l'installation.
61 .
Sélecteur 4 positions:
Arrêt
Eau chaude sanitaire
Eau chaude sanitaire + chauffage
Allumage + contrôle
68
Un boîtier de contrôle (non indiqué) avec circuit imprimé électronique pour la régulation du brûleur.
La puissance du chauffage central est pré-réglée en usine au maximum.
136. Un fluxomètre. A son signal (débit supérieur à 2,5 litre/min. Le circulateur C.C. s'arrête pour permettre
une puissance maximale du brûleur pour la production d'eau chaude sanitaire.
1
2
3
4
7
NEF VENT E CE
1.4.4 Schéma de principe et des principaux composants
8
NEF VENT E CE
Légende
1. Point de fixation
5. Caisson étanche
6. Panneau de contrôle
7. Alimentation gaz
8. Sortie eau chaude sanitaire
9. Arrivée d'eau froide sanitaire
10. Départ circuit chauffage
11. Retour circuit chauffage
14. Soupape de sécurité circuit
chauffage central
16. Ventilateur
19. Chambre de combustion
20. Bloc brûleur
21. Injecteur brûleur principal (4)
22. Brûleur principal (4)
26. Isolation chambre de combustion
27. Echangeur de chaleur en cuivre pour
E.C.S. + C.C.
28. Conduit de l'échangeur au collecteur gaz brûlés
29. Sortie interne collecteur fumée
30. Collecteur gaz brûlés / excès d'air
31. Clapet de contrôle de pression d'air
32. Circulateur chauffage central
34. Sonde de température chauffage
35. Séparateur d'air
36. Purgeur d'air automatique
37. Filtre sur l'arrivée d'eau froide
39. Limiteur de débit d'eau froide
42. Sonde de température de l'E.C.S.
43. Pressostat d'air
44. Bloc gaz
45. Bouton poussoir du bloc gaz
46. Vanne de réglage gaz
47. Vanne de régulation (Modureg)
48. Prise de pression gaz
49. Sécurité de surchauffe 96°C
50. Thermostat limiteur échangeur 85°C
51. Thermostat antigel échangeur 14°C
53. Purge échangeur
54. Bulbe du thermomètre
56. Vase d'expansion
57. Contrôle de la pression d'entrée
d'air au ventilateur
58. Contrôle de la pression de sortie
d'air au ventilateur
59. Contrôle de la pression de sortie
des gaz brûlés
61. Sélecteur
63. Potentiomètre réglage température C.C.
64. Thermohidromètre
66. Microswitch du bloc gaz
67. Transformateur d'allumage
68. Boîtier de contrôle avec circuit imprimé
71. Tuyau d'équilibrage
74. Disconnecteur
80. Bornier 230 V + thermostat ambiance
81. Electrode d'allumage
82. Electrode d'ionisation
83. Coffret de commande
87. Contrôle pression VENTURI
90. Contrôle pression fumée
91. Contrôle pression air
114. Sécurité contre le manque d'eau 0,8 bar
(pas fournie)
129. Bouton de deverrouillage avec lampe temoin
136. Fluxomètre
157 Thermostat sanitaire
9
NEF VENT E CE
1.5. Performances eau chaude sanitaire
Courbe de performance
de l'eau chaude sanitaire
Perte de charge sur l'E.C.S. en fonction
du débit
A. Avec régulation de débit d'eau froide
(standard à 10 litres/min.)
B. Sans régulateur de débit d'eau froide
Fig. 1
Fig. 2
Température de l'E.C.S. en fonction du débit
A. Entrée d'eau froide à 15°C
B. Entrée d'eau froide à 5°C
10
NEF VENT E CE
1.6. Caractéristiques du circulateur
∆p chaudière
NOTE - Les graphiques ci-dessus montrent la puissance manomètrique effective en colonne d'eau (C.E.). Ce graphique nous démontre la différence entre la
puissance manométrique du circulateur
et la propre perte de pression de la
chaudière (∆p).
mce
Fig. 1
Vase d'expansion et bypass
Un vase d'expansion additionnel (si nécessaire), doit être installé sur le retour du circuit chauffage.
Si les radiateurs sont équipés de robinets thermostatiques, prévoir un bypass aussi éloigné que possible de
la chaudière.
Vérifier la purge automatique.
Vérifier toujours que l'axe du circulateur ne soit pas bloqué.
Régler le C.C. à la pression minimale d'un bar (plutôt que 1,5 bar).
Fig. 2
Fig. 3
11
NEF VENT E CE
2. Installation
2.1. Textes reglémentaires sur l'installation des chaudières ventouse
1) Les orifices d'évacuation des appareils étanche rejetant les gaz brûlés
à travers une paroi extérieure doivent être situés à 0,40 mètre au moins
de toute baie ouvrante et à 0,60 mètre de tout orifice d'entrée d'air de
ventilation.
2) Les orifices d'évacuation et de prise d'air des apparils à circuit
étanche débouchant à moins de 1,80 mètres du sol doivent être
protégés efficacement contre toute intervention extérieure susceptible de nuire à leur fonctionnement normal.
3) Les orifices d'évacuation débouchant directement sur une circulation extérieure à moins de 1,80 mètre au dessus du sol, doivent,
hormis les appareils à condensation comporter un déflecteur inamovible donnant aux gaz évacués une direction sensiblement
parallèle au mur (Arrêté DU 28.10.93)
Orifices d'entrée
d'air de ventilation
Ventouse
0,4 m
0,6 m
Baie ouvrante
(fentêtre, vasistas,
porte, etc)
1,8 m
Il faut entendre par voie publique ou privée, où débouche une ventouse, tout passage, tel que:
- trottoir public ou privé
- rue piétonne
- allée de circulation
- coursive
- escalier (paliers et marches y compris)
Voie publique ou privée
Fig. 1
- Respecter les 3 distances réglementaires (arrêté du 2 Août 1977,
modifié par les arrêtés du 23/11/92 et du 28/10/93 et D.T.U. 61.1)
Surface minimum des aérations nécessaires
(à seule fin de refroidissement)
SYSTEM
D'EVACUATION
SITUATION
DE
L'APPAREIL
COMPART. ETANCHE
DANS UNE PIECE
Dégagement minimum (mm)
SURFACE
RESERVEE
A L'AERATION
AUCUNE
AERATION
DANS UN LOCAL
DONNANT SUR UNE
PIECE
SUPERIEURE
252 cm2
INFERIEURE
252 cm2
AERATION
DANS UN LOCAL
DONNANT SUR
L'EXTERIEUR
AERATION
INFERIEURE
126 cm2
AERATION
12
SUPERIEURE
126 cm2
Fig. 3
Fig. 2
Note: Laisser toujours bien accessible le
devant de la chaudière pour l'entretien.
NEF VENT E CE
2.2. Installation type des tuyauteries, du bypass et du vase d'expansion additionnel sur le circuit
chauffage
Gaz
Point remplissage C.C.
eau froide
Vase d'expansion additionnel
By-pass
Fig. 1
Important: Si les radiateurs sont équipés de robinets thermostatiques, monter le bypass aussi loin que
possible de la chaudière.
CAPACITES DES VASES D'EXPANSION ADDITIONNELS
A partir des données ci-dessus, déduire 7 L. pour le vase fourni.
NOTE:
1. Remplir l'installation C.C. jusqu'à 1
bar mini de pression
2. Choisir de préférence le vase
d'expansion qui acceptera une
montée en pression de 2 bar
3. Le vase d'expansion doit être monté
sur le retour du circuit chauffage
4. Le vase d'expansion standard de
7 L. gonflé à 1 bar
REGLAGE DE LA SOUPAPE
DE SECURITE (bar)
3.0
PRESSION D'AIR
DANS LE VASE (bar)
PRESSION D'EAU
DANS LE CIRCUIT (bar)
CAPACITE TOTALE
EN EAU DU CIRCUIT
0.5
1.0
1.5
1.0
2.0
1.5
1.5
2.0
2.0
CAPACITES DES VASES D'EXPANSION (en litres)
LITRES
25
3.5
6.5
13.7
4.7
10.3
8.3
50
7.0
12.9
27.5
9.5
20.6
16.5
75
10.5
19.4
41.3
14.2
30.9
24.8
100
14.0
25.9
55.1
19.0
41.2
33.1
125
17.5
32.4
68.9
23.7
51.5
41.3
150
21.0
38.8
82.6
28.5
61.8
49.6
175
24.5
45.
96.4
33.2
72.1
57.9
200
28.
51.8
110.2
38.0
82.4
66.2
Pour les capacités autres que
celles indiquées ci-dessus,
multiplier cette capacité par le
coefficient correspondant ci-contre
0.140
0.259
0.551
0.190
0.412
0.33
13
NEF VENT E CE
2.3 Dosseret de montage
2.3.1. Côtes d'encombrenent
Epaisseur = 70 mm
14
NEF VENT E CE
2.3.2. Montage des raccordements eau et gaz
Remarque importante: Utiliser toujours deux clefs pour éviter de tordre les tubes cuivre.
1 = Alimentation électrique
2 = Alimentation gaz
3 = Sortie eau chaude sanitaire
4 = Arrivée eau froide sanitaire
5 = Soupape de sécurité sur départ C.C.
6 = Départ circuit chauffage central
7 = Retour circuit chauffage central
Note - Avant d'installer la chaudière, vérifier le bon fonctionnement
de la soupape de sécurité.
2 - 6 - 7 = 3/4" cu 18
3 - 4 - 5 = 1/2" cu 14
2 Alimentation gaz 3/4" cu 18
3 Sortie eau chaude sanitaire 1/2" cu 14
4 Arrivée eau froide sanitaire 1/2" cu 14
5 Soupape de sécurité sur départ
C.C. 1/2" F
6 Départ circuit C.C. 3/4" cu 18
7 Retour circuit C.C. 3/4" cu 18
Livraison - Le kit de raccordement vannes, douilles cuivre, et joints est livré dans le colis dosseret.
15
NEF VENT E CE
2.4. Remplissage circuit de chauffage
Afin d'éviter les retours de l'eau de chauffage dans le réseau d'eau potable, la fonction disconnexion (norme
NFP 43011) au dispositif de remplissage de la chaudière est incorporée dans l'appareil.
ATTENTION: La commande du dispositif de décharge du disconnecteur est à sécurité positive, aussi l'orifice
de décharge 3/8" doit être connecté (sans obturer même partiellement les deux prises d'air) à un tube relié
vers l'évacuation des eaux usées, sans point haut par rapport aux deux prises d'air de l'appareil.
Remplissage normal du circuit de chauffage de la chaudière: Ouvrir les deux robinets de remplissage
en amont et en aval du disconnecteur, puis lorsque la pression est atteinte (entre 1 et 2 bar) refermer
soigneusement le robinet amont. Le robinet en aval est réglable par tournevis.
ARRIVEE GAZ
SORTIE EAU CHAUDE
ARRIVEE EAU FROIDE
ROBINET
DISCONNECTEUR
ROBINET
DEPART CHAUFFAGE
RETOUR CHAUFFAGE
Disconnecteur de type CB
Conditions réglementaires d'utilisation:
1) Ce disconnecteur CB certifié NF Antipollution, est destiné, dans les limites définies par l'autorité sanitaire, à
la protection des réseaux d'eau potable contre les retours de fluides pollués provenant des circuits de
chauffage ne mettant en oeuvre que des produits ayant reçu un avis favorable d'utilisation par le Conseil
Supérieur d'Hygiène Publique de France. Il équipe tous les dispositifs de remplissage en eau de chauffage
des chaudières à une ou deux fonctions (Chauffage seul ou avec production d'eau chaude sanitaire) d'une
puissance maximale égale à 70 kW avec température limitée à 110°C.
2) Cet appareil doit obligatoirement être associé à deux dispositifs d'isolement, l'un situé prés de son amont, l'autre
prés de son aval.
Caractéristique téchniques:
- Raccordement amont: Entrée Mâle 1/2" gaz.
- Raccordement aval: Sortie Mâle 1/2" gaz.
- Raccordement de décharge: Sortie Mâle G 3/8".
- Pression de fonctionnement: ISO PN 10 (toutes pressions de 0 à 10 bar).
- Fonctionnement en position horizontale.
- Température maximum de service: 70°C.
Règle de pose/fonctionnement:
- Cet appareil fonctionne sans modification, ni réglage et l'accès aux pièces internes est interdit.
- La commande du dispositif de décharge est à sécurité positive, aussi l'orifice de décharge doit être connecté
(sans obturer même partiellement les deux prises d'air) à un tube relié vers l'évacuation des eaux usées, sans
point haut par rapport aux deux prises d'air de l'appareil.
- Le tube relié à l'orifice de décharge doit obligatoirement permettre l'évacuation d'un débit équivalent à 20 litres par
minute.
- Avant la mise sous pression et l'utilisation de l'appareil pour le premier remplissage d'un circuit de chauffage,
il est nécessaire de s'assurer de la propreté des conduites d'eau en amont et d'effectuer un rinçage de ces
dernières.
- Il est recommandé à l'utilisateur de manoeuvrer une fois par mois les deux robinets d'isolement de l'appareil
(remplissage) afin de mettre ce dernier sous pression quelques instants pour le faire débiter.
16
NEF VENT E CE
2.5. Détartrage du circuit E.C.S.
Très important - Au moment du détartrage du circuit d'eau chaude sanitaire de la chaudière avec un
détergent, démonter le fluxomètre. La garantie sur le fluxomètre sera perdue si'l y a eu contact avec le
détergent.
Généralités
1. Le circuit chauffage devra être rempli d'eau très lentement en évitant les poches d'air, en utilisant le robinet
de remplissage du disconnecteur (pression: 1 bar).
2. Purger les radiateurs du circuit chauffage
3. L'échangeur de chaleur peut être purgé par son purgeur (53 page 10) (ne pas le déviser complétement).
4. Desserrer le bouchon du purgeur automatique (36 page 10) de façon que l'air puisse s'échapper.
5. Ne pas utiliser la soupape de sécurité (14 page 10) du circuit chauffage comme point de purge.
6. Il est conseillé de vidanger et remplir le circuit chauffage une journée après que l'installation complète ait
fonctionnée à température maximale.
17
NEF VENT E CE
2.6. Mise en route
2.6.1 Précautions et vérifications de mise en route
1
Contrôle général avant mise en route
3
Contrôle général
1.1
1.2
Les vannes d'arrêt sur le dosseret sont ouvertes
Le circuit chauffage central est rempli à la
pression min. de 1 bar
Le circulateur de chauffage central est débloqué
L'échangeur de chaleur est purgé
Le débit min. d'E.C.S. est de 2,5 L./min.
Le radiateurs de chauffage sont purgés
Le bypass sur circuit chauffage est ouvert
L'alimentation gaz est purgée
Le bouchon de purgeur automatique est dévissé
3.1
3.2
Fermer les robinets d'eau chaude
Le sélecteur de la chaudière est sur la position:
eau chaude et chauffage central. Le thermostat
d'ambiance est réglé au maximum. Le
thermostat chaudière est réglé à une
température supérieure à 50 °C.
Après 2 sec. le ventilateur fonctionne à grande
vitesse.
Le circulateur fonctionne.
Le brûleur principal s'allume.
Le thermostat de chaudière est réglé au
minimum
Le brûleur principal s'éteint
Le ventilateur s'arrête.
Le circulateur C.C. continue à fonctionner
Un robinet d'eau chaude est ouvert
Débit minimum: 2,5 litres/min.
Après 2 sec. le ventilateur fonctionne à grande
vitesse
Le circulteur de C.C. s'arrête
Le brûleur principal s'allume
Les robinets d'eau chaude sont fermés
Le brûleur principal s'éteint
Le ventilateur s'arrête.
Le circulateur C.C. recommence à fonctionner
Le thermostat d'ambiance est réglé au minimum
Le circulateur C.C. s'arrête après 6 min.
1.3
1.4
1.5
1.6
1.7
1.8
1.9
3.3
3.4
2
Allumage
Avant l'allumage, vérifier une nouvelle fois si la
pression du circuit chauffage central est de 1
bar min.
3.5
2.1
Vérifier que les alimentations électriques, gaz
et eau sont ouvertes
2.2 Mettre le sélecteur en position test et positionner
le potentiomètre 63 au maximum.
2.3 Régler le thermostat d'ambiance à une valeur
de température désirée.
2.4 Régler le thermostat de chaudière au maximum.
2.5 Le ventilateur fonctionnera à grande vitesse.
2.6 Le brûleur s'allume automatiquement.
2.7 Si il n'y a pas l'allumage du brûleur dans 10
secondes, la lampe temoin s'éclaire.
2.8 Attendre 10 secondes et appuyer le bouton de
déverrouillage.
2.9 La chaudière commence à effectuer la
sequence d'allumage
2.10 Ne pas laisser sur la position test. Mettre le
sélecteur en position soit hiver soit été.
2.11 En position hiver, une temporisation de 3
minutes empêche le fonctionnement en
court-cycle.
2.12 Après allumage procéder au réglage de la
température sur le thermostat de la chaudière
et le thermostat d'ambiance s'il est monté
18
3.6
3.7
4
Réglage du circuit Chauffage Central
5
Expliquer et montrer à l'utilisateur comment
procéder pour allumer et arrêter son installation
6
Il est conseillé de vidanger et remplir le circuit
de chauffage central une journée après que
l'installation complète ait fonctionnée à
température maximale
NEF VENT E CE
2.6.2 Explication des différents modes de fonctionnement
Le sélecteur 61 comporte 4 positions:
- Position 0: arrêt de la chaudière
- Position été: position sanitaire seule
- Position hiver: position chauffage
+ sanitaire
- Position test: position pour l'allumage
et le contrôle
129
61
1
2
2.1
2.2
3
3.1
3.1.1
3.1.2
3.2
4
64
63
Le sélecteur 61 est sur la position ARRET. L'appareil est hors service.
Le sélecteur 61 est sur la position ETE (Eau Chaude Sanitaire seulement)
Les robinets d'eau chaude sont fermés (après au moins 10 minutes)
• Le circulateur du chauffage central est arrêté
• Le thermostat antigel (dans la chaudière) peut activer la chaudière
Un robinet d'eau chaude est ouvert (débit d'au moins 2,5 litres/min.)
• En ouvrant un robinet d'eau chaude, le ventilateur fonctionnera et le brûleur principal s'allumera
• La chaudière est régulée de façon à maintenir l'eau chaude à la température pré-réglée en usine
de 55°C (si le débit dans la chaudière n'est pas suffisant, voir la courbe de performance)
• Le thermostat d'ambiance (si installé) ne joue aucun rôle sur le fonctionnement
Le sélecteur 61 est sur la position Eau Chaude Sanitaire et Chauffage Central continu (HIVER)
Les robinets d'eau chaude sont fermés
Le thermostat d'ambiance est en demande de chaleur
• Le circulateur du chauffage central fonctionnera continuellement
• le thermostat de chaudière 63 régule la température de la chaudière par la vanne modulante
Si le thermostat coupe (température trop élevée dans la pièce)
• Le brûleur s'arrête immédiatement
• Le circulateur du chauffage central s'arrête après environ 6 minutes
Un robinet d'eau chaude est ouvert (débit d'au moins 2,5 litres/min.)
• Le circulateur du chauffage central s'arrête immédiatement (s'il est en marche)
• Le brûleur est régulé de façon à maintenir l'eau chaude à la température pré-réglée en usine de 55°C
(si le débit dans la chaudière n'est pas suffisant, voir la courbe de performance de l'E.C.S.)
Le sélecteur 61 est sur la position TEST = contrôle. La chaudière se met en route en chauffage.
NOTA: En position chauffage, la chaudière comporte une temporisation d'environ 3 minutes qui
empêche le fonctionement en court cycle. Cette temporisation est shuntée en position test.
19
NEF VENT E CE
3. - EXEMPLES DE RACCORDEMENTS VENTOUSE
Chaque chaudière murale est livrée systématiquement avec:
* Un dosseret de montage
* Un coude de sortie
* Un tube ventouse 1 mètre
Code N° 1KWMO52S
Code N° 1KWMA35U
Code N° 1081211/1KWMO56A
La coude de sortie à 90° est orientable sur 8 positions possibles:
45°
3.1. Ventouse horizontale type C12
Toutes les chaudières murales ventouse FERROLI ont fait l'objet d'un marquage CE sont homologuées
pour fonctionner avec une configuration maximale équivalente à 3 mètres linéaires de conduits
coaxiaux Ø 60 - 100 mm en plus du coude de sortie chaudière.
Pour éviter toute entrée d'eau provenant des condensats éventules ou des intempéries par exemple, il est indispensable de prévoir une pente minimum de 3 mm/ m vers l'extérieur.
20
NEF VENT E CE
3.1.1 Raccordement classique
Schéma de principe du montage
COUDE DE SORTIE
Code N° 1KWMA35U
Détail du coude de sortie
TUBE VENTOUSE
Remarque: La longueur du tube ventouse est à adapter en fonction de l'installation dans les limites de la
configuration maximale autorisée.
Prévoir de commander un tube ventouse de longueur supérieure à 1 mètre si nécessaire.
3.1.2 - Raccordement horizontal avec coude de dévoiement
Tube ventouse
Coude de dévoiement à 90°
Code: 39801730
Coude de sortie
Code: 1KWMA35U
Tube ventouse
La longueur des 2 tubes ventouse est à adapter en fonction des contraintes de l'installation dans les
limites de la configuration maximale autorisée.
Prévoir de commander un tube ventouse supplémentaire de longueur adaptée si la somme des 2 longueurs
de tube est supérieure à 1 mètre
21
NEF VENT E CE
3.1.3.- Sortie ventouse horizontale avec départ vertical
Scéma de principe du montage
Détail de la pièce
de sortie droite
Coude coaxial 90°
Code N° 39801730
Tube ventouse
Pièce de sortie droite
Code N° 39802795
Tube ventouse
Remarque: La longueur des tubes ventouse est à adapter en fonction de l'installation dans les limites de
la configuration maximale autorisée.
3.1.4.- Tableau d'équivalence des pertes de charges des accessoires ventouse
22
TYPE
Code FERROLI
∆P en m Linéaire
équivalent
Coude de sortie à 90°
1KWMA35U
12mL
mL
Pièce de sortie droite
39802795
Tube ventouse 1 mètre
2 mètres
3 mètres
Coude de dévoiement
coaxial à 90°
Coude de dévoiement
coaxial à 45°
1081211
1081212
1081213
1 mL
2 mL
3 mL
39801730
12mL
mL
39801910
0,5 mL
NEF VENT E CE
3.2.- Ventouse verticale sortie toiture tpe C32
Toute les chaudières murales ventouse FERROLI ont fait l'objet d'un marquage CE et sont homologuées
pour fonctionner avec une configuration maximale équivalente à 7 mètres linéaires de conduits
coaxiaux Ø 80 - 125 mm.
3.2.1.- Description des composants:
Le raccordemente de la chaudière ventouse FERROLI en sortie verticale se fera selon le schéma de principe
suivant:
Terminal toiture
(Non fourni par FERROLI)
Conduit de raccordement
diamètre 80-125 mm
(Non fourni par FERROLI)
Pièce d'adaptation ventouse verticale
Code N° 39801745
(Fourniture FERROLI)
Chaudière
étanche
Cela nécessitera par conséquent les pièces suivantes:
1) Une pièce d'adaptation fournie par FERROLI à positionner directement en sortie de chaudière avec
un tube d'évacuation des condensats sur l'orifice prévu à cet effet.
Référence Pièce d'Adaptation: Code 39801745
Il est impératif de raccorder sur la sortie d'évacuation des condensats un tuyau
d'évacuation pour éviter toute circulation d'eau dans les parties de la chaudière
non prévues à cet effet.
Ce tuyau pourra par exemple être raccordé au siphon de la soupape chauffage.
23
NEF VENT E CE
2) Un ensemble de conduits et de coudes Ø 80-125 mm adaptés non fournis par FERROLI.
3) L'un des terminaux toiture homologués pour nos chaudières et non fournis par FERROLI, à savoir:
Marque UBBINK
Terminal Type ROLUX 3G
Marque POUJOULAT
Terminal Type GASALU Concentrique
3.2.2.- Mise en oeuvre
Les différents composants de la ventouse verticale se raccordent par emboîtement à joint étanche donc
sanssoudure et sans nocessité d'outillage au montage.
Le type du terminal toiture (à définir selon les marques des fournisseurs avec lesquels FERROLI a un
agrément et la nature du toit), le nombre de coudes et de rallonges seront à définir en fonction des
caractéristiques de l'installation.
3.2.3.- Contraintes d'installation
Les chaudières murales ventouses FERROLI modèles NEF VENT CE et NEF VENT/E CE ont été marquées
CE par le GASTE N° de certificat: CE 0063AQ2150 pour notamment une évacuation de type C32 avec les
configurations minimale et maximale suivantes:
Configuration Minimale:
Chaudière Ventouse FERROLI + Pièce d'adaptation ventouse verticale fournie par FERROLI
+ 1 coude à 90° + 1 Terminal toiture type ROLUX 3G de chez UBBINK ou GASALU
Concentrique de chez POUJOULAT.
Configuration maximale:
La configuration maximale peut atteindre 5 mètres avec 4 coudes à 45° ou 2 coudes à 90° et
avec le terminal toiture, ou 7 mètres sans coude avec terminal.
Il est également dans cette configuration indispensable d'utiliser la pièce d'adaptation ventouse
verticale fournie par FERROLI.
24
NEF VENT E CE
3.2.4.- Exemples de solutions extrèmes
A
C1
A1
C
Pièce d'adaptation
Ventouse verticale
Code 39801745
A1 = 7 mètres
Pièce d'adaptation
Ventouse verticale
Code 39801745
A + C + C1 = 6 mètres
A1
B
B1
Pièce d'adaptation
Ventouse verticale
Code 39801745
A1 + B + B1 = 5 mètres
25
NEF VENT E CE
3.3. Raccordement sur système ventouse 3 CE type C42
Toutes les chaudières murales ventouse FERROLI ont fait l'objet d'un marquage CE et sont homologuées
pour fonctionner avec une configuration maximale équivalente à 3 mètres linéaires de conduits
coaxiaux Ø 60 - 100 mm en plus du coude de sortie chaudière et de la pièce de raccordement sur un
système combiné type 3CE
3.3.1. - Principe du système 3 CE
Un système 3 CE (Conduit Collectif pour Chaudière Etanches) est un dispositif d'évacuation des produits de
combustion et d'amenée d'air comburant déstiné aux générateurs haut rendement à gaz, individuels,
étanches et motorisés, fonctionnant en tirage naturel. Il est essentiellement composé de 2 conduits verticaux
débouchant en toiture.
Un premier conduit assure l'alimentation en air comburant des appareils raccordés.
Le second conduit évacue les produits de combustion des appareils raccordés.
Le schéma de principe général est le suivant:
Diffuseur
Conduit collecteur
Appareil à circuit
étanche motorisé
Conduit d'amenée d'air
Dispositif d'équilibrage
des pressions
Trappe di visite
26
NEF VENT E CE
3.3.2.- Montage
a)
Description des composants:
Le raccordement de la chaudière ventouse FERROLI sur un système sombiné type 3 CE se fera selon le
schéma de principe suivant:
Conduit collectif
Coude de sortie
Pièce de raccordement
sur système 3 CE
Cela nécessitera par conséquent les pièces suivantes:
1) Une pièce d'adaptation 3 CE fournie par FERROLI permettant de réaliser le raccordement entre
le système 3 CE et la sortie de la chaudière ventouse équipée de ses conduits individuels.
Référence Adaptateur Femelle/Femelle: Code 39801755
A utiliser si la terminaison conduits individuels est un tube, donc de type mâle.
Référence Adaptateur Mâle/Femelle: Code 39801750
A utiliser si la terminaison conduits individuels est un coude de dévoiement, donc de type femelle.
2) Un ensemble de coude de sortie, conduits et coudes de dévoiement coaxiaux diamètre 60100 mm, de fourniture FERROLI.
3) L'un des terminaux et conduits 3 CE homologués pour nos chaudières et non fournis par
FERROLI, à savoir:
Marque ALDES
Marque UBBINK
Marque SCHIEDEL
Type SPIRAL GAZ 3 CE
Type ROLUX 3 CE
Type QUADRO 3 CE
27
NEF VENT E CE
b)
Mise en oeuvre
Les différents composants de conduits individuels (tube concentrique et coude de dévoiement à 45 et 90°)
se raccordent par emboîtement à joint étanche donc sans soudure et sans nécessité d'outillage au montage.
Le type du système combiné 3 CE (à définir selon les marques des fournisseurs avec lesquels FERROLI a
un agrément), le nombre de coudes et de rallonges seront à définir en fonction des caractéristiques de
l'installation.
3.3.3.- Contraintes d'installations
Les chaudières murales ventouses FERROLI modèles NEF VENT CE et NEF VENT/E CE ont été marquées
CE par le GASTEC N° de certificat: CE 0063AQ2150 pou rnotamment une évacuation de type C42 avece
les configurations minimale et maximale suivantes:
Configuration Minimale:
Chaudière Ventouse FERROLI + Coude de sortie + 0,40 m de tube coaxial Ø 60-100 mm
+ 1 pièce de raccordement sur système combiné type 3 CE + 1 Terminal toiture.
Configuration maximale:
Chaudière Ventouse FERROLI + Coude de sortie + 1 ensemble de tubes et coudes
coaxiaux Ø 60 - 100 mm fournis par FERROLI (équivalent de 3 mètres linéaires maxi) +
1 pièce de raccordement sur système combiné type 3 CE + 1 Terminal toiture.
28
NEF VENT E CE
3.4. - Accessoires
Tube coaxial ventouse
Pièce de sortie coaxial
Coude à 45°
Coude de sortie coaxial
Ø 125
Ø 80
Ø 160
Coude à 90° 60-100 mm
Adaptateur 3 CE
femelle/femelle
Ø 138
Pièce d'adaptation
ventouse verticale
TYPE ACCESSOIRE
Adaptateur 3 CE
Mâle/Femelle
Code emballage
Code FERROLI
Coude de sortie coaxial Ø 60-100 mm
1KWMA35U
1KWMA35U
Pièce de sortie droite coaxiale Ø 60-100 mm
1KWMA36U
39802795
Tube ventouse 1 m
1KWMO56A
1081211
Tube ventouse 2 m
1KWMO57A
1081212
Tube ventouse 3 m
1KWMO58A
1081213
Coude de dévoiement à 90° coaxial Ø 60-100 mm
1KWMA81A
39801730
Coude de dévoiement à 45° coaxial Ø 60-100 mm
1KWMA64A
39801910
Pièce d'adaptation ventouse verticale coaxiale Ø 80-125 mm
-
39801745
Adaptateur 3 CE Femelle/Femelle
-
39801755
Adaptateur 3 CE Mâle/Femelle
-
39801750
29
NEF VENT E CE
4. Informations techniques spécifiques
4.1. Réglage de la puissance du circuit chauffage
L'appareil est préréglé d'usine au niveau de la puissance minimale (9,7 kW) d'une part et au niveau de la
puissance maximale (23,3 kW) d'autre part.
12 11 10 9 8 7 6 5 4 3 2 1
4 3 2 1
X1
9
13 12
10 9
7 6 5
6
5
4
8
7
6
2
1
4
3
230V
50Hz
X4
X2
5
2
1
X5
3 2 1
2
1
3
1
X6
X7
X3
2AT
L7
F1
RY4
P1
P2
RY1
RY2
JP4
JP1
X8
TR1
Fig. 2 - Vue de devant du circuit imprimé dans le boîtier de
contrôle (Platine VMF7)
Fig. 1 - Bloc gaz
P2
MAX
MIN
P1
MAX
MIN
44 - Bloc gaz
47 - MODUREG
48 - Contrôle de pression du brûleur
71 - Tuyau d'équilibrage
85 - Electroaimant de la vanne gaz
Fig. 3
P1 PUISSANCE MAX. CHAUFFAGE
P2 TEMPÉRATURE EAU CHAUDE SANITAIRE
La température de l'E.C.S. est pré-réglé au départ
de l'usine à 55°C par le potentiomètre P2. Suivant
les besoins de l'usage, cette valeur est réglable.
30
NEF VENT E CE
4.2. Détail concernant le régulateur modulant du bloc gaz (Modureg)
Légende
1. Capuchon
2. Axe
3. Ecrou de réglage de pression max. (7 mm)
4. Ecrou de réglage de pression min. (9 mm)
5. Bornes raccordement
6. O-ring
71. Tuyau d'équilibrage
En cas de remplacement, changer l'ensemble du MODUREG.
4.3. Réglage pour le passage d'un gaz à l'autre (à effectuer seulement par un installateur qualifié)
Les chaudières NEF VENT E CE sont réglées d'usine sur commande pour un fonctionnement au gaz naturel
ou pour un fonctionnement au propane.
a) pour passer du Gaz Naturel au Propane
- Changer les injecteurs principaux.
- Changer l'injecteur de la veilleuse.
- Enlever le diaphragme
- Metre le retardateur spécifique GPL
- Régler pression min. sur Modureg: Propane 7 mbar.
b) Pour passer du Propane au Gaz Naturel (lacq ou Gron.)
- Il faut faire la même opération en utilisant les injecteur prévus pour le gaz Naturel.
- Retirer le retardateur
- Mettre le diaphragme spécifique pour un fonctionnement au gaz naturel Ø = 5,8 mm
- Régler pression min. sur Modureg: GN = 4 mbar.
Réglages:
Le régulateur Modulant (Modureg) est pré-réglé d'usine pour Gaz Naturel.
Pour passer du Gaz Naturel à Gaz propane:
1. Laisser fonctionner le brûleur à puissance minimum: débrancher une des bornes du Modureg!
2. Régler avec écrou 4 la pression minimum.
Note: écrou 3 (pression max.) normalement est réglé au maximum: vérifier en poussant legèrement sur axe 2
Note:
Mise en route des chaudières NEF VENT E CE sur une cuve propane neuve.
Il est nécessaire de purger la cuve propane soigneusement afin d'évacuer l'air de celle-ci.
Il est normal pendant les premiers jours de fonctionnement d'observer une perte de
puissance de l'appareil le temps de purger complètement le circuit gaz.
31
NEF VENT E CE
4.4. Réglage de la pression minimale et de la pression maximale
avec la vanne Honeywell type VR 4600 N 4002
1 - Avec brûleur allumé:
2 - Raccorder un manomètre à la prise de pression "B" de la vanne gaz.
34567-
Débrancher le tuyau d'équilibrage de pression air "H".
débrancher les fils de la bobine "C" du modureg.
Enlever le couvercle de protection "D".
Enlever la bobine "C" en agissant sur le clip de maintien "I".
Visser complètement l'ecrou de réglage du minimum "E".
8 - Dévisser l'écrou de blocage "F" du tube "G".
9 - Régler la pression maximale en tournant le tube "G" dans le sens horlogique pour augmenter la pression
et dans le sens contraire pour la diminuer.
10 - Serrer l'écrou de blocage "F" en vérifiant après cette opération que la valeur de la pression est bien celle
demandée.
11 - Régler la pression minimale en tournant l'écrou "E"
dans le sens contraire horlogique jusqu'à obtenir la
D
valeur désirée.
12 - Monter la bobine "C" sur le tube en le pressant et en le
tournant légèrement jusqu'à sentir le blocage par le
clip de maintien "I".
C
13 - Eteindre et allumer le brûleur en contrôlant que la
pression minimale reste stable.
I
14 - Rebrancher les fils sur la bobine "C" du modureg.
E
15 - Mettre le sélecteur de position en TEST et contrôler la
valeur de la pression gaz en chauffage .
G
16 - Mettre le sélecteur sur la position normale de fonctionnement.
17 - Rebrancher le tuyau d'équilibrage de pression air "H".
F
18 - Remettre le capuchon de protection "D".
Note: Si on debranche les fils de la bobine "C" du modureg,
la chaudière fonctionne à la pression minimale
H
Légende:
A
B
C
D
E
F
G
H
I
L
32
Prise de pression en amont
Prise de pression en aval
Modureg
Capuchon de protection
Vis de réglage pression minimum
Ecrou de blocage
Tube
Tuyau d'équilibrage
Clip de maintien
Raccord “Retardateur” (seulement pour version G.P.L.)
A
L B
NEF VENT E CE
4.5. Caractéristiques de variation de puissance en fonction du gaz
Graphique des pressions et des puissances avec gaz
G20 et G25 (gaz Naturels)
Graphique des pressions et des
puissances avec gaz G31 (Propane)
35
18
17
30
16
15
25
14
11
20
G
mbar
12
31
13
10
5
mbar
9
G2
15
8
0
G2
7
10
6
5
4
5
3
2
7
kW
kcal/h 6
x 1000
8
7
9
10 11
8
9
12 13
10
14 15 16
1
1
12
13
17 18
14
15
19
16
20
17
21 22
18
19
23 24
20
21
9
kW
kcal/h
X 1000
10 11 12 13 14 15 16 17 18 19 20 21 22 23
9
10
11
12
13
14
15
16
17
18
19
20
4.6. Détail concernant des différents pressostats d'air possibles
KROMSCHRODER
KROMSCHRODER
DL 1E
BRUN
3
2
1
2
1
3
NOIR
BLEU
HUBA 605
HUBA 605
BLEU
3
2
1
1
3
2
NOIR
BRUN
HUBA 602
HUBA 602
3
BLEU
1
2
3
2
NOIR
BRUN
1
Les différents pressostats sont interchangeables entre eux
33
NEF VENT E CE
4.7. Alimentation électrique et raccordements régulations
Attention - Cet appareil doit obligatoirement être relié à la terre
230 V
Un bornier est placé à l'intérieur de la chaudière
• 3 pôles en 230 V
• 2 pôles en 24 V
Ils sont accessibles en enlevant le panneau blanc inférieur de la chaudière.
• L'alimentation en 230V (externe à la chaudière) doit être protégée par un fusible 3 Amp. (elle est precâblée)
• Un shunt en 4 et 5 est monté d'origine en attente du thermostat d'ambiance.
• Utiliser seulement un organe de régulation à 2 fils. Ne jamais brancher le Neutre dans cette régulation.
• Pour brancher un thermostat d'ambiance à 2 fils, enlever le shunt entre 4 et 5 et raccorder le thermostat.
Important - Toute régulation se fera par contact sec (voltage 0)
Attention - Tout raccordement en 230 V (ou en-dessous) au bornier 24 V ou aux branchements
internes de la chaudière endommagera le circuit imprimé du boîtier de contrôle. Dans ce cas toute
garantie du boîtier de contrôle prend fin.
34
NEF VENT E CE
14.
16.
22.
27.
32.
34.
36.
42.
43.
44.
47.
49.
50.
51.
52.
56.
61.
63.
64.
68.
72.
74.
80.
81.
82.
83.
84-85.
101.
114.
129.
136.
157.
24 V
Soupape de sécurité C.C.
4.8. Schéma électrique
Ventilateur
Brûleur principal
Echangeur de chaleur en cuivre
12 11 10 9 8 7 6 5 4 3 2 1
4 3 2 1
Circulateur chauffage central
X1
X2
Sonde de température d'eau sur le C.C.
13 12
10 9
7 6 5
3 2 1
Purgeur d'air automatique
X3
Sonde de température de l'E.C.S.
Pressostat d'air
Vanne gaz
P2
Vanne de regulation du bloc gaz (Modureg) P1
Sécurité de surchauffe 100°C
Thermostat de sécurité échangeur 85°C
Thermostat antigel échangeur
Sécurité contre le manque d'eau (0,5 bar)
Vase d'expansion
Sélécteur été/hiver
JP1
Bouton réglage température C.C.
X8
Thermohidromètre
101
Boîte de contrôle avec circuit imprimé
Thermostat d'ambiance
Disconnecteur
JP1 - JP4 Jumpers
Bornier 220V + thermostat d'ambiance 24V
JP1
ne pas shunter
Electrode d'allumage
JP4
ne pas shunter
Electrode de ionisation
Coffret de commande
Electroaimants de la vanne gaz
P1 = Puissance E.C.S.
Circuit imprimé
P2 = Température E.C.S.
Dispositif contre le manque d'eau
Bouton de deverrouillage avec lampe témoin
Fluxmètre
Thermostat sanitaire
CONNECTEUR
230V ~ 50 Hz.
81
X6
X5
X4
83
1
42
34
47
2
3
5 6
7
8
9
X2
LE FUXOMETRE
(ALLUME-ETEINTE) PEUT
ETRE CONNECTE AUX
TERMINALS 1 ET3
82
X3
12 13 14
114 50 51
85
136
-
OUT
2
1
4
3
49
+
61
1
2 1
12 11 10
9 8 7 6 5 4 3 2 1
X4
6 5 4
4 3 2 1
80
a
2
b
3
c
L
230V
N
16
X5
13 1211 10 9 8 7 6 5 3 2 1
9 8 7 6 5 4
3
2 1
43
X3
X7
2 1
63
X6
3
32
2 1
9
5
4
7
6
5
2
1
4
3
230V
50Hz
2
2
3
1
1
1
X6
X7
2AT
L7
F1
RY4
RY1
RY2
JP4
TR1
CONNECTEUR
X3
PONTER 12-13
- LA CHAUDIERE FONCTIONNERA
EN CHAUFFAGE
- TEMPS D'ATTENTE EST EXCLU
- PRESSION BRULEUR MAX
CHAUFFAGE PEUT ETRE
VERIFIEE/REGLEE AVEC P1
84
129
X2
X1
6
8
X4
X5
157
NOTE:
LE TRANSFORMATEUR SUR LE
CIRCUIT IMPRIME A UNE
PROTECTION DE SURCHAUFFE
INCORPOREE. SI CELLE CI EST
OUVERTE, TOUTES LES LEDS
SONT ETEINTES MAIS LE
CIRCULATEUR CHAUFFAGE
(32) FONCTIONNE. ARRETER
LA CHAUDIERE AU MINIMUM
20 MINUTES
4
24V
4
X8
VMF7
LD2
L1
L2
L3
1
L4
L5
L6
d
80
5
72
CONNECTEUR X7
01-02 = 230 V
8
X1
ELEMENT D'ANTICIPATION DU
THERMOSTAT D'AMBIANCE (72)
REGLER A0,12 Amp.
35
NEF VENT E CE
4.9. Détection d'anomalies
* Le circulateur chauffage (32) fonctionnera si la température sur le thermostat limite échangeur (50) est trop élévée
* Le thermostat antigel (51) laisse fonctionner la chaudière en chauffage si la température est trop basse.
* Le fusible sur le circuit imprimé est 2 Amp.
RY non activé
LED n°
RELAY RY
RY1
RY2
RY3
RY4
RY activé
circulateur chauffage
relais allumée/éteinte
ventilateur
Note
Si relais RY1 n'est pas activé
le circulateur chauffage (32)
doit fonctionner
Sonde
temp.
temp.
Ohm
10° C
25° C
60° C
80°C
890 ohm
1000 ohm
1300 ohm
1490 ohm
signification:
1
Alimentation électrique 230 V / Alimentation basse tension
2
Demande - Débit E.C.S. supérieur à 2,5 l/min.
3
Contact thermostat d'ambiance (72) fermé (LED 5 éteinte)
4
Sonde température en demande (34) ou (42)
5
Temps d'attente chauffage, 3 minutes max. après une coupure du thermostat
Chaudière (63) le thermostat d'ambiance (72) ou la fermeture E.C.S.
6
Demande de chaleur - le relais (RY2) sera activé
7
Contact pressostat d'air (43) est fermé C - N.O.
Jumpers JP1 - JP4
JP1
JP4
monté
Temps préventilation
avant allumage = 0 sec.
non monté
Temps préventilation
avant allumage = 20 sec.
Contrôle ventilateur
Petite/Grande vitesse
Contrôle ventilateur
Arrêt/Grande vitesse seulement
Une Led référénce 7 de couleur blanche est montée
d'origine sur la platine. Elle
indique (en position allumée) l'autorisation du pressostat d'air pour le démarrage brûleur
Vérifier le fonctionnement en utilisant les LED's comme indication pour la détection d'anomalies.
Vérifier A, puis B, puis C et enfin D
0 = LED éteinte 1 = LED allumée x = LED allumée/éteinte n'a pas d'importance
ROBINET E.C.S. OUVERT
A
LED
1
2
3
4
5
6
OK
1
1
X
1
0
1
DEBIT SUPERIEUR A 2,5 L/min
ANOMALIE
0
0
X
0
1
0
CAUSE POSSIBLE POUR L'ANOMALIE
vérifier alimentation électrique, selecteur, fusibles
fluxmètre (136) ne fonctionne pas
pas demande en E.C.S.
- sonde de température E.C.S. (42) pas connectée ou température E.C.S. trop élevée
- temps d'attente chauffage fonctionne: remplacer le circuit imprimé
court-circuit sur sonde E.C.S. (42) ou résistance inférieure à 500 ohm
- Thermostat de sécurité echangeur (50) ouvre circuit (circulateur fonctionne)
- Pression circuit chauffage trop bas (114 ouvre circuit)
CHAUFFAGE CENTRAL ACTIVE THERMOSTAT D'AMBIANCE (72) EN DEMANDE, ROBINETS E.C.S. FERMES
B
LED
1
2
3
4
5
6
C
OK
1
0
1
1
ANOMALIE
0
1
0
0
0
1
1
0
CAUSE POSSIBLE POUR L'ANOMALIE
vérifier alimentation électrique, selecteur, fusibles
robinet E.C.S. ouvert, contact fluxmètre (136) fermée
contacts thermostat d'ambiance (72) sans demande ou LED 5 allumée
- sonde chauffage (34) pas connectée
- température chauffage trop élevée
- thermostat chauffage (63) réglé trop bas
temps d'attente avant allumage (max. 3 minutes)
- sonde chauffage (34) en court-circuit ou résistance inférieure à 500 ohm
- Thermostat de sécurité echangeur (50) ouvre circuit (circulateur fonctionne)
- Pression circuit chauffage trop bas (114 ouvre circuit)
TEST GENERAL POUR E.C.S. ET CHAUFFAGE CENTRAL (VERIFIER PREMIEREMENT A ET B CI-DESSUS)
LED/REL.
OK
ANOMALIE
CAUSE POSSIBLE POUR L'ANOMALIE
RY2
ACTIVE
NON ACTIVE
Vérifier A et puis B
RY4
contact pressostat d'air (43) n'est pas en position NC ou defaut de cablage
- vérifier cablage
- ventilateur (16) en petite vitesse - Retirer shunt sur JP4
7
1
0
- ventilateur (16) ne fonctionne pas à grande vitesse
- débit d'air insuffisant:
- anomalie sur pressostat d'air (43)
ALLUMAGE DU BRULEUR (ALLUMAGE ELECTRONIQUE)
D
1
2
36
Le ventilateur (16) est en grande vitesse (ouvrir les robinets
E.C.S. ou contrôler s'il y a demande de chaleur).
Contrôler avant A, B et C (LED 6 est allumé?)
3
4
5
Contrôler l'allumage et l'électrode d'allumage (81)
Contròler la position de l'électrode d'ionisation
Contrôler la pression aux brûleurs pendant l'allumage
NEF VENT E CE
5. Entretien et service après vente
5.1. Entretien général
Vidange en cas de gel - En cas de non utilisation en Hiver avec risque de gel, il convient de vidanger la
chaudière en procédant de la façon suivante: après avoir mis la chaudière en position arrêt prolongé il
convient de procéder à la vidange du circuit sanitaire et du circuit chauffage après avoir fermé tous les
robinets d'arrêt à l'arrière de la chaudière.
Vidange sur circuit sanitaire - Dévisser les 2 vis de vidange sanitaires placées sous la chaudière.
Vidange circuit chauffage chaudière - Actionner la molette de la soupape de sécurité.
5.2. Entretien annuel
Il convient d'effectuer ou de faire effectuer par une société de service après vente agréée un entretien
complet de l'appareil une fois par an après chaque saison de chauffe.
L'entretien comportera les opérations suivantes:
Nettoyage du corps de chauffe (ne pas utiliser de produits chimiques ou de brosse métallique).
Nettoyage du brûleur.
Vérification et nettoyage ventouse.
Contrôle et vérification du bon fonctionnement des organes électriques de commande et de sécurité
(aquastat commande et sécurité, ventilateur, pressostat, circulateur).
Contrôle du bon fonctionnement de l'appareillage gaz.
Contrôle hydraulique (vase d'expansion et fonctionnement soupape sécurité).
Contrôle complet de l'appareil suivant chapitre 5 de la notice.
5.3. Détection des principales anomalies de fonctionnement
Pour l'utilisation/installateur. Avant d'appeler le service Entretien, vérifier:
1. L'alimentation gaz (contrôle en cuisine)
2. L'alimentation électrique (en contrôlant un autre appareil électrique)
3. La pression d'eau du circuit chauffage (1 bar min. au manomètre)
4. Le débit d'eau chaude sanitaire (2,5 litres/min. minimum) (remplissage d'un litre en un peu moins de 30
sec.)
5. La position du sélecteur chaudière sur "chauffage central continu"
6. Le bon fonctionnement du circulateur
7. Si l'entrée/sortie d'air n'est pas obstruée
8. Si tous les robinets sont ouverts
9. Si au moins un robinet de radiateur ou le bypass du chauffage est ouvert
Important- Voir également la page "Remplissage C.C. - Vidange C.C. - Détartrage E.C.S."
Pour le service Entretien:
Suivre toujours le déroulement complet du test général afin de vous assurer qu'aucune panne ne subsiste.
Ne jamais débrancher un fil sans test préalable. Il est possible qu'une panne disparaisse après avoir
déconnecté puis rebranché une cosse.
Cette panne réapparaîtra ultérieurement.
Ne jamais tirer sur les cosses. Pour débrancher une cosse, la saisir avec des pinces au niveau de sa
protection et tenir poussé le bornier avec un tournevis.
37
NEF VENT E CE
5.4. Liste partielle des pièces détachées
136
101
81
Liste partielle des pièces détachées
REPERE
14
16
21
32
34
36
39
42
43
44
49
50
51
61
63
64
81
82
83
101
114
136
38
CODE
3980013/0
3980073/0
3981585/0
3980062/0
3980031/0
3980116/0
3980122/0
3980031/0
3980014/0
3980054/0
3980124/0
3980016/0
3980018/0
3980155/0
3980126/0
3980080/0
3980144/0
3980143/0
3980241/0
3980341/0
3980110/0
3980343/0
N°
DESIGNATION
1
1
4
1
2
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
SOUPAPE DE SECURITE CHAUFFAGE CENTRAL
VENTILATEUR
INJECTEUR PRINCIPAL
CIRCULATEUR CHAUFFAGE CENTRAL
SONDE DE TEMPERATURE CHAUFFAGE
PURGEUR D'AIR AUTOMATIQUE
LIMITEUR DU DEBIT D'EAU FROIDE 10 lt./min.
SONDE DE TEMPERATURE E.C.S.
PRESSOSTAT D'AIR
BLOC GAZ
SECURITE DE SURCHAUFFE
THERMOSTAT DE SECURITE 85°
THERMOSTAT ANTIGEL ECHANGEUR
SELECTEUR
THERMOSTAT DE REGLAGE TEMP. C.C.
THERMOMANOMETRE
ELECTRODE D'ALLUMAGE
ELECTRODE DE IONISATION
COFFRET DE COMMANDE
CIRCUIT IMPRIME PRINCIPAL VMF7
SECURITÉ CONTRE LE MANQUE D'EAU
FLUXMETRE
NEF VENT E CE
39
Cod. 3540289/1 - 01/97
12 Avenue Condorcet
Techniparc - Z.A.C. de la Noue Rousseau
91240 Saint-Michel sur Orge
Tél. 01 69 46 56 46 - Fax: 01 69 46 19 17
RC. Corbeil B 311 383 186
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
