Fiche technique 195DCS (02-07

Fiche technique 195DCS (02-07

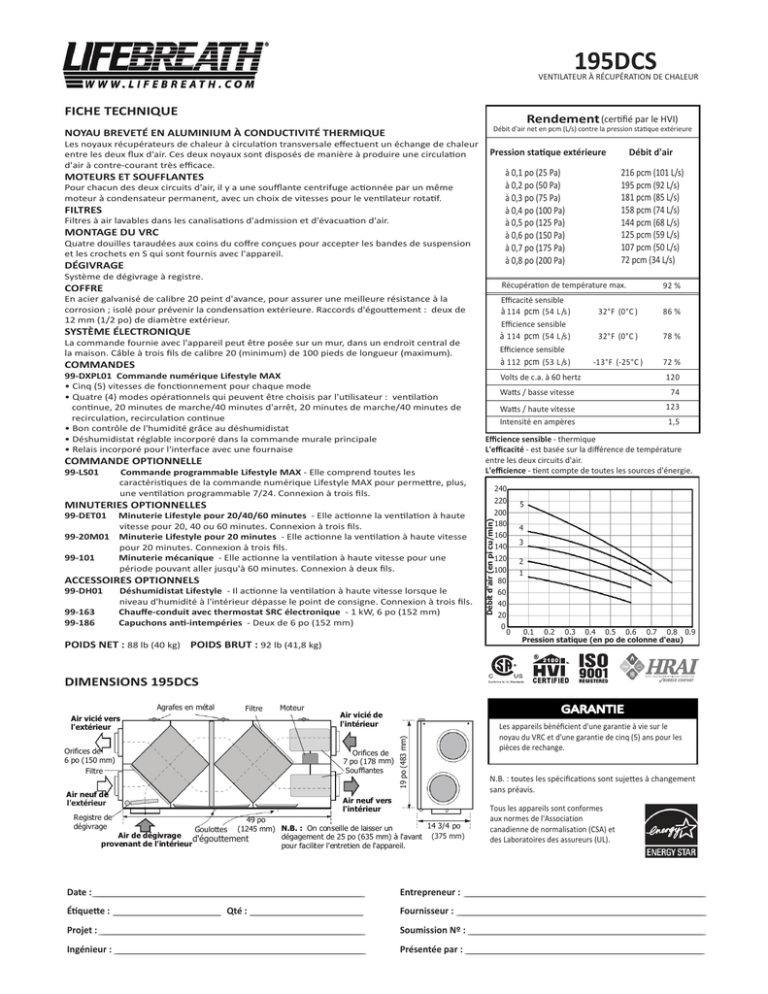

195DCS
VENTILATEUR À RÉCUPÉRATION DE CHALEUR
FICHE TECHNIQUE
Rendement (certifié par le HVI)
Débit d'air net en pcm (L/s) contre la pression statique extérieure
NOYAU BREVETÉ EN ALUMINIUM À CONDUCTIVITÉ THERMIQUE
Les noyaux récupérateurs de chaleur à circulation transversale effectuent un échange de chaleur
entre les deux flux d'air. Ces deux noyaux sont disposés de manière à produire une circulation
d'air à contre-courant très efficace.
Pression statique extérieure
216 pcm (101 L/s)
195 pcm (92 L/s)
181 pcm (85 L/s)
158 pcm (74 L/s)
144 pcm (68 L/s)
125 pcm (59 L/s)
107 pcm (50 L/s)
72 pcm (34 L/s)
à 0,1 po (25 Pa)
à 0,2 po (50 Pa)
à 0,3 po (75 Pa)
à 0,4 po (100 Pa)
à 0,5 po (125 Pa)
à 0,6 po (150 Pa)
à 0,7 po (175 Pa)
à 0,8 po (200 Pa)
MOTEURS ET SOUFFLANTES
Pour chacun des deux circuits d'air, il y a une soufflante centrifuge actionnée par un même
moteur à condensateur permanent, avec un choix de vitesses pour le ventilateur rotatif.
FILTRES
Filtres à air lavables dans les canalisations d'admission et d'évacuation d'air.
MONTAGE DU VRC
Quatre douilles taraudées aux coins du coffre conçues pour accepter les bandes de suspension
et les crochets en S qui sont fournis avec l'appareil.
DÉGIVRAGE
Système de dégivrage à registre.
Débit d'air
COFFRE
Récupération de température max.
SYSTÈME ÉLECTRONIQUE
Efficacité sensible
à 114 pcm (54 L /s )
Efficience sensible
à 114 pcm (54 L /s )
COMMANDES
Efficience sensible
à 112 pcm (53 L /s )
En acier galvanisé de calibre 20 peint d'avance, pour assurer une meilleure résistance à la
corrosion ; isolé pour prévenir la condensation extérieure. Raccords d'égouttement : deux de
12 mm (1/2 po) de diamètre extérieur.
La commande fournie avec l'appareil peut être posée sur un mur, dans un endroit central de
la maison. Câble à trois fils de calibre 20 (minimum) de 100 pieds de longueur (maximum).
99-DXPL01 Commande numérique Lifestyle MAX
• Cinq (5) vitesses de fonctionnement pour chaque mode
• Quatre (4) modes opérationnels qui peuvent être choisis par l'utilisateur : ventilation
continue, 20 minutes de marche/40 minutes d'arrêt, 20 minutes de marche/40 minutes de
recirculation, recirculation continue
• Bon contrôle de l'humidité grâce au déshumidistat
• Déshumidistat réglable incorporé dans la commande murale principale
• Relais incorporé pour l'interface avec une fournaise
COMMANDE OPTIONNELLE
99-LS01
Commande programmable Lifestyle MAX - Elle comprend toutes les
caractéristiques de la commande numérique Lifestyle MAX pour permettre, plus,
une ventilation programmable 7/24. Connexion à trois fils.
99-101
ACCESSOIRES OPTIONNELS
99-DH01
99-163
99-186
Déshumidistat Lifestyle - Il actionne la ventilation à haute vitesse lorsque le
niveau d'humidité à l'intérieur dépasse le point de consigne. Connexion à trois fils.
Chauffe-conduit avec thermostat SRC électronique - 1 kW, 6 po (152 mm)
Capuchons anti-intempéries - Deux de 6 po (152 mm)
POIDS NET : 88 lb (40 kg) POIDS BRUT : 92 lb (41,8 kg)
86 %
32°F (0°C )
78 %
-13°F (-25°C )
72 %
120
Watts / basse vitesse
74
Watts / haute vitesse
Intensité en ampères
123
1,5
Efficience sensible - thermique
L'efficacité - est basée sur la différence de température
entre les deux circuits d'air.
L'efficience - tient compte de toutes les sources d'énergie.
240
220
Débit d'air (en pi cu/min)
99-20M01
Minuterie Lifestyle pour 20/40/60 minutes - Elle actionne la ventilation à haute
vitesse pour 20, 40 ou 60 minutes. Connexion à trois fils.
Minuterie Lifestyle pour 20 minutes - Elle actionne la ventilation à haute vitesse
pour 20 minutes. Connexion à trois fils.
Minuterie mécanique - Elle actionne la ventilation à haute vitesse pour une
période pouvant aller jusqu'à 60 minutes. Connexion à deux fils.
32°F (0°C )
Volts de c.a. à 60 hertz
MINUTERIES OPTIONNELLES
99-DET01
92 %
200
180
160
140
120
100
80
5
4
3
2
1
60
40
20
0
0
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Pression statique (en po de colonne d'eau)
DIMENSIONS 195DCS
Orifices de
6 po (150 mm)
Filtre
Filtre
Moteur
Air vicié de
l'intérieur
Orifices de
7 po (178 mm)
Soufflantes
Air neuf de
l'extérieur
19 po (483 mm)
Agrafes en métal
Air vicié vers
l'extérieur
Air neuf vers
l'intérieur
49 po
14 3/4 po
Goulottes (1245 mm) N.B. : On conseille de laisser un
Air de dégivrage
dégagement de 25 po (635 mm) à l'avant (375 mm)
d'égouttement
provenant de l'intérieur
pour faciliter l'entretien de l'appareil.
Registre de
dégivrage
Les appareils bénéficient d'une garantie à vie sur le
noyau du VRC et d'une garantie de cinq (5) ans pour les
pièces de rechange.
N.B. : toutes les spécifications sont sujettes à changement
sans préavis.
Tous les appareils sont conformes
aux normes de l'Association
canadienne de normalisation (CSA) et
des Laboratoires des assureurs (UL).
Date : _
Entrepreneur : _
Étiquette : _ Qté : _
Fournisseur : _
Projet : _
Soumission Nº : _
Ingénieur : _
Présentée par : _
