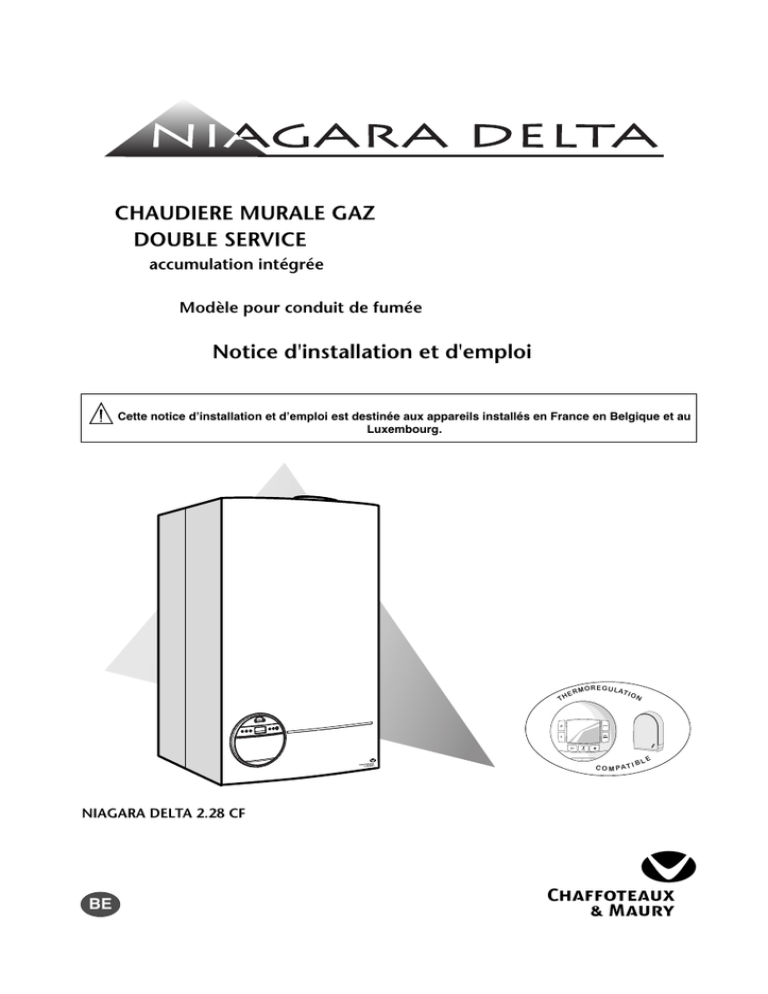

CHAUDIERE MURALE GAZ
DOUBLE SERVICE
accumulation intégrée
Modèle pour conduit de fumée
Notice d'installation et d'emploi
Cette notice d’installation et d’emploi est destinée aux appareils installés en France en Belgique et au
Luxembourg.
TH
ER
M O R E G U L AT I
ON
MODE
MAN
AUTO
TEMP
C
C O M PAT I
BL
E
NIAGARA DELTA 2.28 CF
BE
C
Sommaire
Instructions destinées à l’installateur
Page
12345678910 11 -
description...........................................................................................................
caractéristiques dimensionnelles ........................................................................
caractéristiques hydrauliques..............................................................................
conditions d’installation .......................................................................................
pose de la chaudière...........................................................................................
démontage et montage de l’habillage - maintenance .........................................
raccordements électriques ..................................................................................
mise en service ...................................................................................................
menus installateur ...............................................................................................
incidents de fonctionnement................................................................................
transformation de gaz..........................................................................................
3
4
5
6
7
8
9
10
11
16
17
Instructions destinées à l’usager
Page
2
12 - commande ..........................................................................................................
18
13 14 15 16 17 18 19 20 -
18
20
20
21
21
21
22
23
conduite...............................................................................................................
entretien ..............................................................................................................
sécurité de débordement ....................................................................................
garantie ...............................................................................................................
conseils pratiques ...............................................................................................
changement de gaz.............................................................................................
caractéristiques techniques.................................................................................
incidents de fonctionnement................................................................................
Instructions destinées à l’installateur
1. Description
1. - châssis en tôle d’acier
2. - vase d’expansion sous pression
3. - coupe-tirage antirefouleur
4. - échangeur principal en cuivre
1
9
5. - chambre de combustion
14
6. - brûleur multigaz en acier inoxydable comportant :
• une nourrice démontable équipée des injecteurs
3
• deux électrodes d’allumage
16
13
4
17
8. - dégazeur automatique
9. - ballon eau chaude sanitaire inox
5
15
10. - circulateur
6
19
7
21
12
2
18
8
10
Fig.1
11. - boîtier électronique (fig. 2)
12. - allumeur
13. - sécurité de surchauffe
14. - sécurité de débordement
15. - sonde de température ballon
16. - sonde de sortie d’échangeur principal
17. - sonde d’entrée d’échangeur principal
18. - vanne distributrice
19. - échangeur sanitaire à plaques en inox
20. - débistat sanitaire
21. - sonde de température sanitaire.
20
11
24
25
26
30
27
28
29
32
31
22
• une électrode de détection de flamme
7. - vanne gaz
22. - bouton de mise en marche de la
fonction chauffage et de réglage de
la température chauffage
23. - bouton de mise en marche de la
fonction sanitaire et de réglage de la
température sanitaire
24. - voyant vert de mise sous tension
25. - voyant orange de fonctionnement
brûleur
26. - voyant vert de fonction chauffage
27. - voyant vert de fonction sanitaire
28. - voyant rouge de verrouillage
29. - bouton poussoir de réarmement
(RESET)
30. - manomètre circuit chauffage
31. - afficheur
32. - boutons poussoirs de réglage en
mode installateur.
23
Fig.2
3
2. Caractéristiques dimensionnelles
Ø 142
Ø*
24 kW
28 kW
495
218
1015
928
925
950
57
470
54
172
54 54
145
80
450 mini pour entretien
38
135
188
43
141
317
42
41 40 39
44
595
280
Fig. 3
*ø du conduit de 139 mm (28 kW)
Poids à vide
28 kW :
4
53 kg
39
Arrivée gaz
40
Retour chauffage
41
Départ chauffage
42
Arrivée eau froide
43
Départ eau chaude ballon
38
Soupape ballon
44
Soupape chauffage
3. Caractéristiques hydrauliques
La chaudière est livrée de série avec un by-pass automatique et un circulateur 2 vitesses.
Le diagramme (fig. 4) indique la courbe de fonctionnement de la pression disponible en fonction du débit (en sortie de
chaudière).
Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).
Capacité en eau de l’installation.
La chaudière est équipée d’un vase d’expansion sous pression.
Volume maxi du vase d’expansion : 7,1 litres.
Pression de gonflage : 0,7 bar.
La capacité d’expansion du vase d’une installation sous pression varie avec (fig. 5):
- la température moyenne de fonctionnement en °C,
- la hauteur statique qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du
vase d’expansion
La pression de remplissage devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10
(préconisée entre 1 et 1,5 bars).
Pression disponible
mCE
6
Débit mini (robinets thermostatiques fermés)
5
GV
4
3
PV
2
1
0
100
200
300
400
500
600
700
800
900
1000
1100
1200
l/h
Fig. 4
Pf Pression à froid pour le circuit chauffage (en bar)
Pf
2,0
1,9
1,8
1,7
40°C
1,6
1,5
1,4
50°C
1,3
1,2
60°C
70°C
1,1
1,0
0,9
0,8
0,7
80°C
20
40
60
80
100 120 140 160 180 200 220 240 260
maximale
de l'installation (en litres)
Diagramme deCapacité
contenance
en eau.
C
Fig. 5
- Pf = Pression du vase d’expansion, en bar
- C = Capacité de l'installation, en litres.
5
4. Conditions d’installation
4.1 RÉGLEMENTATION
4.2 IMPLANTATION DE LA CHAUDIERE
Seul un installateur qualifié peut installer et mettre en
service cet appareil, en se conformant aux règles de l’art.
- placer la chaudière à proximité du conduit d’évacuation
des produits de combustion.
Notre garantie est subordonnée à cette condition.
- ne pas installer la chaudière au dessus des plaques de
cuis-son, du four, et en général au dessus de tout
équipement produisant des vapeurs grasses qui
risqueraient, par encrassement, d’en altérer le
fonctionnement.
L’installation des chaudières à gaz est régie par les normes
NBN D 51-003 et D 30-003 concernant les installations de
gaz (dernier indice) et prescriptions locales.
Lors de l’installation, il y a lieu de prévoir immédiatement en
amont de l’appareil un robinet d’arrêt gaz agréé AGB (non
fourni).
Dans le cas d’installation d’une chaudière dans une salle de
bain ou dans une salle d’eau, elle doit être installée en
dehors du gabarit de sécurité, se conformer au R.G.I.E.
Le local doit comporter les orifices obligatoires d’aération, à
maintenir en bon état de fonctionnement (NBN 51-003
dernier indice).
Recommandation : si la région est exposée aux orages et
si les risques de foudre sont prévisibles (région réceptive
aux orages, installation isolée en bout de ligne, etc.), prévoir
une protection spécifique de l’installation car notre garantie
ne peut s’appliquer aux composants électroniques que si
l’installation est munie d’un parafoudre ou d’un régulateur
de tension.
Remarque importante pour les appareils destinés à être
installés en Belgique
L’expérience nous a révélé que des surpressions
intervenaient régulièrement dans les circuits hydrauliques
en Belgique, notamment suite à des coups de bélier. Il est
donc impératif, lors de l’installation de notre matériel, de
monter en amont de nos boilers ou chaudières, un
réducteur de pression limitant cette pression au maximum
prévu dans la notice, une marge d’un bar n’étant d’ailleurs
pas superflue.
- Prendre des précautions pour limiter les nuisances acoustiques.
4.3 CONCEPTION ET RÉALISATION DE L'INSTALLATION
Circuit d’eau chaude sanitaire
Eviter les pertes de charge excessives.
Dans le cas d'une dureté de l'eau supérieure à
20 °F, prévoir un traitement de l'eau.
Circuit de chauffage central
Débit de circulation : lors du dimensionnement, bien veiller
au respect du débit minimal : 300 I/h, robinets
thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dûs à la corrosion sont
susceptibles de se produire lorsque l’installation est réalisée
avec des éléments hétérogènes.
Pour éviter ces problèmes il est souhaitable d’utiliser un
inhibiteur de corrosion.
Par ailleurs, il y a également impérativement lieu d’installer
un clapet anti-retour.
Prendre toute précaution pour éviter que l’eau traitée ne
devienne agressive.
A noter qu’en cas ou les présentes recommandations
n’auraient pas été suivies à la lettre, ni la garantie, ni la
responsabilité de notre firme en tant que constructeur ou
importateur des appareils en question, ne pourraient être
invoquées, en cas de problème consécutif à toute forme de
surpression.
Installation ancienne : placer un pot de décantation sur le
retour et au point bas, et prévoir un traitement approprié du
circuit.
Les mesures préconisées rentrent de plain-pied dans les
“règles de l’art” à suivre lors de l’installation de la chaudière.
Protection du réseau d’eau potable
Une protection conforme à l'article 27 du règlement
BELGAQUA est à prévoir.
Cette chaudière est équipée d'un disconnecteur à zones de
pressions différentes répondant aux exigences
fonctionnelles de la norme, destiné à éviter les retours d'eau
du chauffage vers le réseau d'eau potable.
Ce disconnecteur doit faire l’objet d'un contrôle annuel
d’entretien.
Il est recommandé de manoeuvrer une fois par mois le
robinet de remplissage de la chaudière afin d’éviter un
éventuel gommage du mécanisme.
6
- Prévoir une paroi et des fixations permettant de supporter
le poids de la chaudière (poids : 130 kg environ).
Recommandation : prévoir des purgeurs sur tous les
radiateurs et aux points hauts de l’installation ; ainsi que
des robinets de vidange aux points bas.
Evacuation de gaz brûlés
L’évacuation des gaz brûlés doit être réalisée selon les
règles techniques en vigueur.
Cette chaudière ne peut être raccordée que sur un conduit
à tirage naturel.
Le raccordement est prévu pour l’emboîtement du tuyau :
- ø 140 mm pour 28 kW,
à l’intérieur de la buse de sortie de l’antirefouleur.
Prévoir un pot de purge afin d’éviter que la condensation
éventuelle du conduit ne tombe dans l’appareil.
5. Pose de la chaudière
GABARIT DE POSE
- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.
- tenir compte des conditions d’installation § 4.
RACCORDEMENT DES CANALISATIONS
Les douilles de raccordement sont fournies dans un colis séparé de l’appareil.
Divers jeux de raccords sont disponibles chez les grossistes.
- 1ère installation
- remplacement de chaudières Chaffoteaux & Maury
- remplacement de chaudières autres marques
- kit d’écartement mural (dans le cas de passage des tubes par l’arrière)
- mettre en place (fig. 6):
- les différents robinets : les robinets 3/4 sur l’entrée gaz (robinet manette jaune, couple de serrage mini 10 mN) et sur les
départ et retour chauffage, les robinets 1/2 sur l’eau froide sanitaire, et sur la durit de sortie de ballon 46,
- les joints et les douilles de raccordement : les douilles 3/4 sur le gaz et sur les départ et retour chauffage, les douilles 1/2
sur l’eau froide et sur l’eau chaude sanitaire,
- un filtre eau F2 sur l’alimentation d’eau froide sanitaire et un filtre chauffage F3 sur le bloc chauffage.
Remarque : les tuyaux de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 et du
disconnecteur 45 doivent obligatoirement être raccordés à une canalisation d'eau usée.
- terminer par le raccordement au conduit de fumée :
- utiliser un tuyau ou un coude de raccordement agréé ”spécial-gaz”.
- le raccordement est prévu pour l’emboîtement du tuyau ou du coude à l’intérieur de la buse de sortie de l’antirefouleur de la
chaudière
NETTOYAGE ET TRAITEMENT DE L’INSTALLATION
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un
produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire
tout solvant ou hydrocarbure aromatique (essence, pétrole...).
Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.
Pour la pose de la chaudière, il n’est pas nécessaire d’enlever l’habillage.
Le montage de la carrosserie est impératif pour un fonctionnement correct de l’appareil.
F3
44
1/4
45
46
F2
38
Fig. 6
7
6. Démontage et montage de l’habillage - maintenance
A
A
Démontage de l’habillage
- dévisser les 4 vis A de fixation de l’habillage (fig. 7)
- dégager les clips
- enlever l’habillage
A
A
Fig. 7
A
A
Montage de l’habillage
détail
Retirer le film protecteur de l'habillage avant
et arrière
- présenter l’habillage (fig. 8)
- engager les 2 clips dans l'habillage (voir
détail)
- visser les 4 vis de fixation A de la façade
Fig. 8
A
A
Maintenance
Pour la maintenance de l’appareil, il y a possibilité de
déplacer le boîtier électrique sans avoir à effectuer de
déconnexion. Boîtier électrique clipé sur tube départ
chauffage ou fond inférieur du châssis - (fig. 9).
Fig. 9
8
7. Raccordements électriques
Réglementation :
C
- Conformément à la réglementation, un dispositif
de séparation omnipolaire, ayant une distance
d'ouverture des contacts d'au moins 3 mm doit
être prévu dans l'installation fixe d'alimentation
électrique de la chaudière.
- La chaudière doit être raccordée à un boitier fixe à
l'aide du câble fourni.
Emplacement des câbles de raccordements :
- Les arrivées des câbles d'alimentation 230 V et du
thermostat d'ambiance doivent être prévues au
mur à la hauteur définie par le gabarit de pose.
- Prévoir pour le câble du TA une longueur libre de
50 cm minimum.
THERMOSTAT AMBIANCE
ROOM THERMOSTAT
Raccordement à la chaudière
- Alimentation 230 V et terre.
Le raccordement s’effectue avec un câble 2 P + T.
fourni avec l’appareil.
Ce câble 3 conducteurs C est déjà raccordé côté
boîtier électrique de l’appareil. Raccorder ce câble
au réseau de distribution 230 V protégé (fig. 10).
B
Fig. 10
Important : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente
ou une personne de qualification similaire afin d’éviter un danger.
- Thermostat d'ambiance.
Ouvrir le boîtier B (fig. 11) situé sous la chaudière, sur la tôle de fond (fig. 10) à l’aide d’un tournevis.
Le raccordement du thermostat d’ambiance se fait sur ce bornier à vis (fig. 12) :
Pour effectuer le raccordement :
- ôter le shunt S,
- raccorder le thermostat à la place du shunt S.
Raccordement du programmateur optionnel (fig. 12a)
- Ouvrir le boîtier électrique,
- Raccorder le programmateur sur le connecteur J12 (fig. 12a).
S
Raccordement côté
boîtier électrique
pré-cablé
Fig. 11
J12
Fig. 12
J12
Fig. 12a
9
J1
8. Mise en service
Mise en pression (fig. 13)
Circuit sanitaire
- ouvrir le robinet d’eau froide 42
- purger le ballon et l’installation en puisant aux différents robinets d’eau chaude
Circuit chauffage
- vérifier que les robinets départ chauffage 41 et retour chauffage 40 sont ouverts
- ouvrir les robinets de remplissage 37
- refermer ces robinets lorsque l’aiguille du manomètre 30 est supérieure à la pression déterminée au § 3
- purger l'installation et rétablir la pression
Circuit gaz
- ouvrir le robinet gaz 39
- purger le circuit gaz
- vérifier les étanchéités sur toute la ligne gaz
30
37
41
42
Fig. 13
10
40
39
9. Menus installateur
L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4.
Tous les réglages peuvent être modifiés par l’installateur ou par notre service technique uniquement. Les réglages et
informations sur la chaudière sont accessibles en basculant la porte P du boîtier électrique vers l’avant et après avoir retiré le
cache D (fig. 14).
Afficheur
D
Fig. 15
P
Fig. 14
Touche menu
Touche -
Touche +
Touche réglage
Elément 3
AFFICHEUR
Elément 2
Elément 1
Pour accéder aux menus, appuyer sur les touches
et
simultanement pendant environ 5 secondes (fig.15). Le menu 1
s’affiche.
Changement de menu :
Appuyer sur la touche Menu
(fig.15). Le numéro du menu s’affiche pendant 3 secondes
menu suivant, appuyer de nouveau sur la touche Menu
. Pour accéder au
.
Changement de rubriques à l’intérieur d’un menu :
Appuyer sur la touche
pour passer à la rubrique suivante ou sur la touche
pour passer à la rubrique précédente.
Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la
première, on reboucle sur la dernière si on exécute un -.
Modification des paramètres d’une rubrique (ne concerne que les menus 3, 4 et 6) :
Appuyer sur la touche Réglage
ou
pour passer en mode de réglage : les éléments 2 et 3 clignotent. Appuyer ensuite sur
pour modifier les paramètres de réglage. Appuyer sur la touche Réglage
pour valider les modifications et
sortir du mode Réglage, les éléments 2 et 3 s’arrêtent de clignoter .
Retour à la configuration de sortie usine :
Se positionner dans les menus 3, 4 ou 6 et appuyer sur la touche
5 secondes. L’afficheur indique CM
et Réglage
simultanément pendant
en clignotant lorsque cela est effectué.
Remise à zéro de l’historique des défauts :
Se positionner dans le menu 1 et appuyer sur la touche
L’afficheur indique CM
et Réglage
simultanément pendant 5 secondes.
en clignotant lorsque cela
est effectué.
Nota : Pour sortir du mode installateur :
- l’afficheur rebascule en mode utilisateur au bout d’1 minute environ après le dernier appui sur les touches,
- appuyer sur la touche menu pendant environ 5 secondes.
11
ACTION
AFFICHEUR
ETAT
Menu - 1 - Historique Défaut
indique les 10 derniers défauts
5”
Rubrique
x fois
Elément 1
Elément 2 et 3
Dernier défaut apparu
0•
code de -- à 99
Avant dernier défaut apparu
1•
code de -- à 99
...
...
code de -- à 99
Dernier défaut apparu avant le précédent
9•
code de -- à 99
Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré
Menu - 2 - Etat Chaudière
indique l’état ou la configuration de la chaudière
1 fois
Rubrique
Elément 1
Elément 2 et 3
Version du logiciel de la carte d’affichage
0•
10 à 99
xx
Version du logiciel de la carte principale
1•
10 à 99
xx
Type d’évacuation des fumées
2•
0 : CF
Non actif
3•
0
4•
0 : sanitaire
4•
1 : chauffage
Température départ Sanitaire (en °C)
5•
de 0 à 99
xx
Température ballon (en ° C)
6•
de 0 à 99
xx
7•
de 0 à 99
xx
(en ° C)
8•
de 0 à 99
xx
Température extérieure
9•
de 0 à 99
Clignotant si
température
négative
xx
x fois
Position théorique de la vanne distributrice
Température sortie échangeur principal
(en ° C)
Température entrée échangeur principal
12
AFFICHEUR
ETAT
Réglage
usine
Menu - 3 - Réglages chaudière
1 fois
Rubrique
Elément 1
Elément 2 et 3
Non actif
0
--
Température de sécurité sanitaire
1
0 : non
Consigne ECS fixe à 60°
1
1 : oui
x fois
Action du programmateur optionnel
2
0 : sur les 2
2
1 : sur le réchauffage
ballon
2
2 : sur le chauffage
Non actif
3
--
Non actif
4
--
Non actif
5
--
Temporisation sur débistat sanitaire
(Anti-rebond)
6
0 à 20
(en secondes)
Non actif
7
--
ACTION
ETAT
AFFICHEUR
Menu - 4 - Réglages pour le chauffage
Rubrique
1 fois
Elément 1
Elément 2 et 3
0
0 : non
Réglage
usine
ACTION
Fonctionnement coupe pompe
0
1 : oui
1
0 : grande
Vitesse de pompe
1
1 : adaptative
Durée de la post-circulation de
pompe
2
0 à 5 mn par pas
de 1/2 minute
Non actif
3
--
4
50° à 90°
5
35° à 50°
x fois
Seuil maximal de consigne
chauffage
Seuil minimal de consigne
chauffage
Non actif
6
--
7
0 : normal
Fonctionnement chauffage
7
1 : tout ou rien
Temporisation anticycle chauffage
(TAC)
8
0 à 7 mn par pas
de 1/2 minute
Niveau de la puissance gaz
maximale en chauffage
9
Valeur de 0 à 10
Pmin à Pn*
* Pn = Puissance Nominale
13
AFFICHEUR
ETAT
Menu - 6 - Réglage des paramètres de thermorégulation
1 fois
Rubrique
Elément 1
Réglage
usine
ACTION
Elément 2 et 3
0 : Consigne chauffage réglable
par l’utilisateur
x fois
1 : Consigne chauffage variable
en fonction de la T° extérieure
Type de régulation
0
2 : Consigne chauffage variable
en fonction de la T° ambiante
3 : Consigne chauffage variable
en fonction des T° extérieure et
ambiante
Si
La compensation
1
ou
00 à 20 par pas de 1
sinon -Si
La pente
2
Si
ou
0.3
0.5
1.0
1.2
1.5
2.0
2.5
3.0
sinon -ou
de - 20 à 20 par pas de 1
Le décallage parallèle
3
point de l’élément 1x sur
l’afficheur clignote si négatif
sinon --
--
Non actif
4
Non actif
5
0
Non actif
6
--
Non actif
7
--
Non actif
8
--
Non actif
9
--
Nota :
Pour effectuer un bon réglage de ces paramètres, se reporter au document “Aide à la thermorégulation” joint avec la pochette
documentation.
14
Exemple de réglage
Réglage du TAC :
Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.
(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).
Procéder comme suit :
Afficheur
1
- passer en mode installateur,
touche
et
1
5”
2
x3
appuyée pendant
5 secondes, l’afficheur indique :
-1- puis 0•-- s’il n’y a pas de défaut ou
un code correspondant au dernier
défaut
2
- appuyer sur la touche menu
trois fois pour arriver au menu -4-,
l’afficheur indique :
-4- puis le réglage de la rubrique 0
ou
soit 0 0 ou 0 1
3
3
- passer à la rubrique 8 (réglage du
TAC) en appuyant sur la touche
8
x8
fois , l’afficheur indique :
82.5 (ce qui correspond au réglage
usine 2 mn 30 s)
8 = rubrique 8
2.5 = 2,5 mn - soit 2 mn 30 secondes
4
- appuyer sur la touche réglage
une fois, les éléments 2 et 3
4
clignotent, puis sur la touche
jusqu’à faire apparaître 3.0 sur les
éléments 2 et 3, l’afficheur indique :
83.0 valider en appuyant sur la
touche réglage
une fois. Les
éléments 2 et 3 ne clignotent plus.
Le réglage est terminé.
L’afficheur rebascule en mode
utilisateur au bout d’1 minute environ.
Une fois les différents réglages
terminés, remettre le cache D et
refermer la porte P (fig.14).
15
10. Incidents de fonctionnement
En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code à 2 chiffres en clignotant. Se reporter au
tableau ci-dessous pour diagnostiquer le problème.
Pour les défauts 1, 3 et 19 l’appareil se verrouille, voyant rouge 28 allumé (fig.16).
Exemple : Verrouillage par surchauffe
28
DEFAUT
Fig. 16
Codage
afficheur
01
03
06
07
08
09
10
11
12
13
14
17
18
25
26
27
28
29
30
31
32
16
Intitulé du défaut
Information
Verrouillage par surchauffe
Verrouillage par défaut d’allumage
Hors-gel
Absence circulation d’eau primaire
Défaut de circulation d’eau primaire
Sonde sanitaire ouverte
Sonde sanitaire court-circuitée
Sonde de sortie d’échangeur principal ouverte
Sonde de sortie d’échangeur principal court-circuitée
Sonde d’entrée d’échangeur principal ouverte
Sonde d’entrée d’échangeur principal court-circuitée
Mise à l’arrêt par défaut de débordement fumées (Spott) (CF) ou fusible 1,25 A
Tentative de réallumage
Sonde ballon ouverte
Sonde ballon court-circuitée
Température ballon hors limite(interdiction de réchauffage ballon)
Carte “Module Counter” Clima Manager défaillante
Sonde d’ambiance du Clima Manager ouverte
Sonde d’ambiance du Clima Manager court-circuitée
Problème sur la carte d’affichage
Défaut de communication entre les cartes principale et affichage
Réglage de la puissance gaz au brûleur
Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution,
pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation.
Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.
Réglage pression gaz d’allumage : 50 % de la pression nominale.
Niagara delta 2.28 CF
Gaz
P. Utile
(kW)
G20
Pression nourrice
(mm CE)
G25
Pression nourrice
(mm CE)
8
10
12
14
16
18
20
22
24
26
28
13
18
25
33
43
53
64
76
90
104
119
19
28
38
50
64
79
95
114
134
155
178
2
Fig. a
Réglage de la puissance nominale
• retirer le capuchon de protection des vis de
réglage (fig. a).
• dévisser la vis 2 et placer sur la prise de pression
un tube raccordé à un manomètre (fig. a).
• mettre la chaudière en fonctionnement à la
puissance maxi (robinet d’eau chaude grand
ouvert) et consigne maxi.
• agir sur l’écrou 3 à l’aide d’une clé plate de 10
(fig. b) tout en maintenant fixe la vis 4 et ajuster
la pression à la valeur prévue du tableau
4
Fig. b
3
Réglage de la puissance mini
• débrancher un cable d’alimentation de
l’électrovanne modulante (fig. c)
• agir sur la vis 4 tout en maintenant l’écrou 3
(fig. c) et ajuster la pression à la valeur prévue du
tableau
• le réglage terminé, revisser la vis 2 et contrôler
l’étanchéité.
• remettre le capuchon de protection des vis de
réglage.
4
3
Fig. c
11. Transformation de gaz
De gaz naturel (2E+) en gaz butane-propane (3+) ou inversement.
L’adaptation à un autre gaz doit être effectuée par notre service technique uniquement.
17
Instructions destinées à l’usager
12. Commandes
24 25 26
30
27 28 29
31
22
23
Fig. 17
Tableau de bord (fig. 17)
22. - bouton de mise en marche de la fonction chauffage et
de réglage de la température chauffage
23. - bouton de mise en marche de la fonction sanitaire et
de réglage de la température sanitaire
24. -
voyant vert de mise sous tension
25. -
voyant orange de fonctionnement brûleur
26. -
voyant vert de fonction chauffage
27. -
voyant vert de fonction sanitaire
28. -
voyant rouge de verrouillage
29. - bouton poussoir de réarmement (RESET)
30. - manomètre circuit chauffage
31. - afficheur
13. Conduite
Mise en route (fig. 17)
1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 0,8 bar avec 1,5
bar maxi. Dans le cas contraire voir § 3.
2. S’assurer que le robinet gaz de l’installation est ouvert et que la chaudière est sous tension,
le voyant vert 24
s’allume.
3. Ouvrir le robinet gaz 39 (fig.13).
Votre chaudière est prête à fonctionner.
Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier
les premiers allumages. Voir § 20 “Incidents de fonctionnement”.
18
Mode veille
Segment milieu fixe + voyant de mise sous tension 24 allumé
Les commutateurs chauffage 22 et sanitaire 23 sont sur la position O.
Les voyants verts 26 et 27 sont éteints.
Dans ce mode, seuls la fonction hors-gel et les antigommages sont autorisés.
Mode chauffage seul
Le commutateur chauffage 22 est positionné entre mini et maxi et le commutateur sanitaire 23 sur O.
Le voyant 26 est allumé et l’afficheur indique la température de la sonde de sortie d’échangeur
principal chauffage , ex.
.
Le commutateur 22 permet d’ajuster la température de l’eau du circuit de chauffage en fonction
des besoins saisonniers :
- vers maxi par temps froid
- vers mini par temps doux
Pendant ce réglage, l’afficheur indique cette température en clignotant.
La demande du thermostat d’ambiance est visualisée par un point en bas à droite de l’afficheur
.
Mode sanitaire seul
Le commutateur sanitaire 23 est positionné entre mini et maxi et le commutateur chauffage 22 sur O.
Le voyant 27 est allumé et l’afficheur indique :
1er cas : pas de puisage et pas de réchauffage ballon
en fixe
2ème cas : réchauffage ballon
défilement des segments dans le sens horaire
3ème cas : puisage
défilement des segments dans le sens horaire
Le commutateur 23 permet d’ajuster la température de l’eau sanitaire entre les positions mini et confort.
Pendant ce réglage, l’affichage clignote et indique la température moyenne de consigne de stockage de
l’eau chaude sanitaire.
Lorsque le commutateur est réglé dans la zone comprise entre
Delta Safe (ballon à 60°C
minimum) et confort, le risque de développement de bactéries de type légionnelle est évité.
19
Mode sanitaire et chauffage
Les deux commutateurs 22 et 23 sont positionnés entre mini et maxi.
Les voyants 26 et 27 sont allumés et l’afficheur indique :
1er cas : pas de puisage et pas de réchauffage ballon
la température de sortie échangeur principal
2ème cas : réchauffage ballon
défilement des segments dans le sens horaire
3ème cas : puisage
défilement des segments dans le sens horaire.
Arrêt complet de la chaudière
- placer les commutateurs 22 et 23 en position O (extinction des voyants verts 26 et 27),
- couper l’alimentation électrique de l’appareil à l’aide du commutateur externe (extinction du voyant vert
- fermer le robinet gaz 39 (fig. 13).
24),
Nota : dans cette position la fonction hors-gel n’est pas assurée.
Fonction hors-gel
La chaudière est équipée d'un dispositif qui allume le brûleur à la puissance minimale lorsque la température de sortie
d’échangeur principal est inférieure à 4°C et s’arrête lorsqu’elle est redevenue supérieure à 30°C.
Ce dispositif ne s'enclenche que si la chaudière est en parfait état de fonctionnement et que :
- la pression d’eau de l'installation est suffisante,
- la chaudière est alimentée en électricité et en gaz.
Nota : Pour assurer la fonction hors-gel du thermostat d’ambiance, laisser la chaudière en position chauffage.
Fonction antigommages
Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice
interviennent toutes les 23 heures.
14. Entretien
L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.
Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.
15. Sécurité de débordement
Cette chaudière, de type B11BS, est équipée d’une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l’arrivée du
gaz en cas de perturbations de l’évacuation des produits de la combustion.
Ce dispositif met la chaudière en position arrêt de sécurité; afficheur code défaut 17
Le redémarrage automatique intervient après un délai supérieur à 10 minutes.
Important : en cas de mise à l’arrêt répétée de la chaudière, il faut remédier au défaut d’évacuation en faisant contrôler par un
spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d’évacuation des produits
de combustion. S’assurer que le débit d’air neuf requis pour l’alimentation en air de combustion est bien obtenu.
Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire
l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.
20
16. Garantie
Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à MTS Group.
Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.
Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié
membre du service après-vente intégré de MTS Group.
17. Conseils pratiques
Précautions en cas de gel
Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus
adaptées à votre situation.
• Circuit sanitaire
La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d’eau, le robinet d’eau froide de
l'installation, puis :
- ouvrir un robinet d'eau chaude,
- actionner la vanne d’évacuation de la soupape ballon 38 (fig. 18). L’eau s’écoule par l’orifice de vidange.
• Circuit chauffage
Prendre l'une des dispositions suivantes :
- Vidanger le circuit de l'installation de chauffage.
- Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par
cet antigel est une garantie supplémentaire.
- Laisser tourner votre installation au ralenti en mettant la chaudière en position chauffage et en réglant le thermostat
d’ambiance sur la position “hors-gel” (entre 5 et 10°C).
- Laisser la chaudière en veille, elle est munie d’une fonction hors-gel qui met en route le brûleur.
41
Fig. 18
38
18. Changement de gaz
De gaz naturel (2E+) en gaz butane-propane (3+) ou inversement.
L’adaptation à un autre gaz doit être effectuée par notre service technique uniquement.
21
19. Caractéristiques techniques
Modèle....................................................................
Niagara delta 2.28 CF
Puissance chauffage .......................................................
7,8 à 28 kW
Puissance eau chaude sanitaire variable ..............maxi :
28 kW
Niveau de performance :........................Haut rendement
B 500
Pertes à l’arrêt: .............................................inférieures à
500 W
Classe I - Type B11BS
(tirage naturel - cheminée - sécurité de débordement).
Catégories........................................................................
I 2E+ (BE), I 3+ (BE), I 2E (LU)
Débit d'air neuf requis pour l'alimentation en air de
60 m3/h
combustion.......................................................................
Débit massique des produits de combustion ...................
23 g/s
Température moyenne des produits de combustion........
120 °C
Débit spécifique eau chaude sanitaire (ΔT: 30 K) ...........
21 I/min.
Débit d’allumage eau chaude sanitaire ...........................
1,9 l/min.
Débit minimal du circuit chauffage central ......................
300 I/h
Pression minimale d’enclenchement sanitaire ................
0,5bar
Pression maximale circuit sanitaire .................................
7 bar
Pression maximale circuit chauffage ..............................
3 bar
Température au départ chaudière réglable .....................
de 40 à 85°C
Température E-C-S moyenne de stockage ....................
de 45 à 70°C
Contenance circuit sanitaire.............................................
60 litres
Tension électrique............................................................
230 volts mono - 50 Hz
Puissance électrique absorbée........................................
90 W
Protection électrique ........................................................
IP 44
Débit nominal de gaz (15°C-1013 mbar) .......................
Débit maxi.
.........................................................................................
31,1 kW
Débit mini.
9,5 kW
G 20 (GN H - Lacq) ..............34,02 MJ/m3 sous 20 mbar
3,29 m3/h
1,00 m3/h
G 25 (GN L - Groningue) ......29,25 MJ/m3 sous 25 mbar
3,50 m3/h
1,06 m3/h
.........................................................................................
Nat
Repérage nourrice .........................................................
G20-G25
G30-G31
Injecteurs en 1/100 de mm.........................................
118
72
Nb d’injecteurs............................................................
18
16
5,7
sans
Diaphragme sortie vanne gaz
Diamètre/repérage en mm .........................................
22
20. Incidents de fonctionnement
Incidents
Causes
Solutions
La chaudière ne se met pas en marche.
Absence de gaz. Absence d’eau,
Absence d’électricité.
Faire les vérifications qui s’imposent
(arrivée de gaz, présence d’eau,
disjoncteurs, fusibles...).
Présence d’air dans le circuit gaz.
Peut survenir après un arrêt prolongé.
Recommencer les opérations de mise en
service, voir § 8.
Coupure par le thermostat d’ambiance.
Régler le thermostat d’ambiance.
Attendre quelques minutes.
Appuyer sur le bouton de réarmement 29
(fig. 17) : le voyant rouge s’éteint, le cycle
d’allumage recommence.
En cas de persistance de mise en
“sécurité”, faire intervenir un professionnel
qualifié.
Voyant rouge allumé : verrouillage.
Bruits dans l’installation de chauffage.
Présence d’air ou pression insuffisante.
Purger l’installation de chauffage ou
rétablir la pression, voir § 8.
En été, fermer le robinet départ chauffage
Réchauffage des radiateurs avec la Phénomène de thermosiphon au départ
41 (fig. 18). Ne pas oublier de le rouvrir
fonction chauffage arrêtée.
du circuit chauffage.
en début de saison.
Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.
23
C
Avenue W.A Mozart 1A
1620 DROGENBOS
Tel. 02/331 22 66
Fax. 02/331 03 30
http://www.chaffoteaux.be
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
