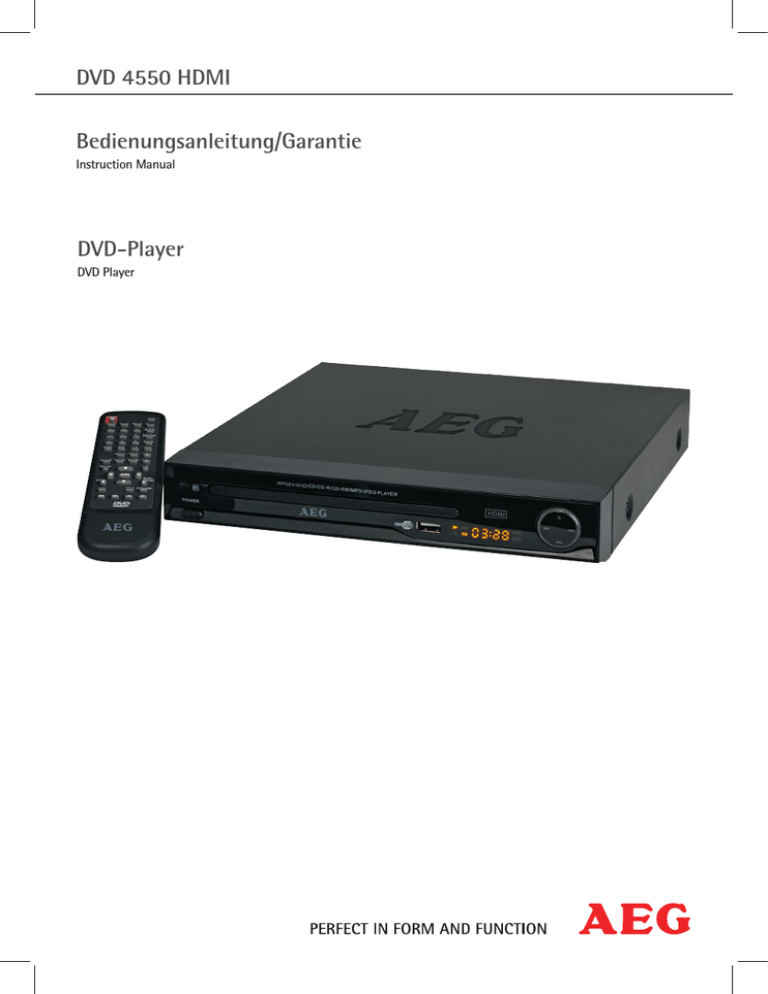

DVD 4550 HDMI
Bedienungsanleitung/Garantie
Instruction Manual
DVD-Player
DVD Player
Deutsch
English
Inhalt
Inhalt / Contents
2
Contents
Übersicht der Bedienelemente............................... Seite
3
Overview of the Components.................................Page
3
Bedienungsanleitung................................................ Seite 4
Instruction Manual.....................................................Page 31
Technische Daten........................................................ Seite 5
Technical Data..............................................................Page 32
Garantiebedingungen............................................... Seite 27
3
Übersicht der Bedienelemente
Overview of the Components
Abb./Fig. 1
Abb./Fig. 2
Abb./Fig. 3
4
Deutsch
Geräteteile (Abb. 1 / Abb. 2)
Fernbedienung (Abb. 3)
1 IR Empfänger
8 Taste „Rückwärts“ (I)
2 POWER Schalter (Netz Ein-/Aus)
9 USB Schnittstelle
3 CD/DVD-Fach
10 SCART-Ausgang
4 Display
11 Composite-Video-Ausgang
5 Taste „Öffnen/Schließen“ ()
12 Digitaler-Audio-Ausgang
6 Taste „Vorwärts“ (I)
13 HDMI-Ausgang
7 Taste „Wiedergabe/Pause“ (II)
14 L/R Audio-Ausgang
1 PROG: DVD Playlist aufrufen.
20I NEXT: Sprung zum nächsten Kapitel oder Lied.
2OPEN/CLOSE: CD/DVD-Fach
öffnen bzw. schießen.
3 MUTE: Stummschalten.
4AUDIO:
Audio-Einstellungen verändern.
21I PREV: Sprung zum vorherigen Kapitel oder Lied.
5SUBTITLE:
Untertitel anzeigen/ausblenden.
22 N/P:
AUTO/NTSC/PAL Farbnormumschaltung.
6 ZOOM: Ein- oder Auszoomen.
23 STOP: Wiedergabe stoppen.
7A-B: Auswahl der zu wiederholenden Passage.
24Richtungstasten:
Navigation im Bildschirmmenü.
8OSD:
Wiedergabestatus auf Bildschirm anzeigen.
25 SETUP: Setup-Menü starten.
9MENU:
Hauptmenü der DVD anzeigen.
10 VOLUME +:
Lautstärke erhöhen.
11 VOLUME -:
Lautstärke vermindern.
12SLOW:
Zeitlupe. Film weiter abspielen
mit der Taste „PLAY/PAUSE“.
13L/R:
Schaltet zwischen dem rechten
und dem linken Kanal um.
14 ENTER: Die Eingabe bestätigen.
15 PLAY/PAUSE: Die Wiedergabe
starten. Bild anhalten. Film
weiter abspielen mit der Taste
„PLAY/PAUSE“.
16DVD/USB:
USB/DISC Umschaltung
17TITLE:
Titelmenü bei DVD anzeigen.
18  F.FWD: Schnellvorlauf.
19  F.RWD: Schnellrücklauf.
26 VIDEO:
Umschaltung der Videoausgangsoptionen.
27 ANGLE: Bildwinkel auswählen.
28REPEAT:
Titel, Kapitel, etc. wiederholen.
2910+: Zur Auswahl der Kapitel/
Tracks über 9. Erneuter Druck
erhöht um jeweils 10.
30Zifferntasten:
Direkte Anwahl der Kapitel oder
Lied-Nummer.
31GOTO:
Passage der CD/DVD direkt
ansteuern.
32 STANDBY:
Standby-Modus aktivieren.
33STEP:
Bild anhalten. Erneuter Druck
zeigt das nächste Bild. Film
weiter abspielen mit der Taste
„PLAY/PAUSE“.
Deutsch
Technische Daten
Geräteart
Modell
Stromversorgung
Leistung
Abmessungen (B x H x T)
Gewicht
Laser
Signalformat
Signal-Rauschabstand
Video-Ausgang
Analoger Audio-Ausgang
Betriebsumgebung
Kompatible Medien
5
DVD-Player
DVD 4550 HDMI
100-240 V, 50/60 Hz
10 W
225 x 53 x 248 mm
1,3 kg
Halbleiter-Laser
PAL/NTSC
>= 92 dB
1,0 V (P-P) 75 Ω
2,0 V (rms)
0°C bis 40°C, ebener Untergrund
 DVD-Video (DVD Disc, DVD ±R/RW)
 MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
 Audio CD (von CD Disc, CD-R/RW)
Regionalcode
Inhaltsverzeichnis
 MP3 files (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
Geräteteile..........................................................................................................................4
Fernbedienung ................................................................................................................4
Technische Daten ...........................................................................................................5
Sicherheitshinweise ......................................................................................................7
Aufstellen und Anschließen .......................................................................................9
Inbetriebnahme ..............................................................................................................9
Über den DVD-Player .................................................................................................12
Medien wiedergeben ..................................................................................................13
Im Dateimodus arbeiten ............................................................................................17
Voreinstellungen ändern ...........................................................................................21
Fehlerbehebung ............................................................................................................26
Entsorgung .....................................................................................................................27
Garantiebedingungen ................................................................................................27
Garantieabwicklung.....................................................................................................28
Konformitätserklärung ..............................................................................................29
OSD-Menü-Übersicht..................................................................................................30
6
Deutsch
Vielen Dank!
Es freut uns, dass Sie sich für den DVD-Spieler DVD 4550 HDMI entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für
den Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere
Gegenstände hin.
 HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: hotline@etv.de
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.
Sicherheitshinweise
Bedienungsanleitung
Deutsch
7
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt
werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder und gebrechliche Personen
 Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
 Kinder oder Personen, die die Gefahren nicht einschätzen können,
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
 Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, daher besteht
grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
 Fassen Sie den Stecker niemals mit nassen Händen an.
 Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
 Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
 Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
Gerät gewickelt ist.
 Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
 Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
 Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
 Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des
Gerätes angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
 Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
in das Gerät gelangen.
 Öffnen Sie das Gerät nicht.
 Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
 Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
8
Deutsch
Laser
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das zugehörige Etikett befindet sich außen auf dem Gerät.
Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:
 Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät
zu zerlegen.
 Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
durch den Hersteller oder seinen Kundendienst durchführen.
Transport
 Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese
vor dem Transport aus dem Gerät.
 Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
Standort
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
 Schützen Sie das Gerät vor Witterungseinflüssen. Verwenden Sie es
nie im Freien.
 Schützen Sie das Gerät vor Feuchtigkeit.
 Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf
das Gerät.
 Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von
Wärmequellen wie z.B. Heizungen, Öfen etc. auf.
 Stellen Sie das Gerät nicht in direktes Sonnenlicht.
 Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht
blockiert werden.
 Schützen Sie das Gerät vor mechanischen Erschütterungen.
 Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
 Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Betrieb
 Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner
ïSeite 25, „Verschiedene Einstellungen“.
 Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
 Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät befindet.
Die DVD könnte beschädigt werden.
 Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt werden.
 Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
 Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
längere Zeit nicht verwenden.
 Ziehen Sie bei Gewitter den Netzstecker aus.
Deutsch
Bestimmungsgemäße
Verwendung
9
Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:
 Abspielen von Video-DVDs.
 Abspielen von Audio-CDs.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
Defekt
Sollte das Gerät einmal defekt sein:
 Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden,
um Gefährdungen zu vermeiden.
 Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
fallengelassen oder anderweitig beschädigt, muss das Gerät von
einem autorisierten Fachhändler überprüft werden. Trennen Sie das
Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten
Fachhändler in Verbindung.
 Setzen Sie sich mit der Service-Hotline in Verbindung
ï Seite 28, „Garantieabwicklung“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu
die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend der in Ihrem Land geltenden Vorschriften.
 HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
Aufstellen
1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche.
Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder
Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
Inbetriebnahme
Batterien in die
Fernbedienung einsetzen
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind
oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird.
Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt
aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.
10
Deutsch
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht
zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien
nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann
die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter
Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und
Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!
 HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig
(+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem
negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
 HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den
DVD-Player übertragen. Achten Sie daher darauf, dass der DVDPlayer nicht in direktem Sonnenlicht steht. Die Übertragung der
Signale von der Fernbedienung zum DVD-Player könnte unmöglich
sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor im Display links an der Vorderseite des Gerätes. Der Abstand
von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten.
Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach
rechts, links, oben und unten 30° nicht überschreiten.
Audio-/Videoleitungen
 HINWEIS:
Ein störungsfreier Betrieb ist nur mit Audio-/Videoleitungen bis zu
1,5 m gewährleistet.
Videokabel anschließen
Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu
ihrem Fernsehgerät oder Video-Projektor übertragen.
Sie haben drei verschiedene Möglichkeiten, den DVD-Player mit ihrem
Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von
Ihrem Wiedergabegerät eine Möglichkeit aus.
 HINWEIS:
Sofern Sie keine SCART- oder HDMI-Verbindung verwenden, müssen
Sie in jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung der Audio-Daten (also des Tons) herstellen.
Deutsch
11
SCART
Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite
des Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres
Wiedergabegerätes.
Abb. 2/10
3. Wählen Sie, durch wiederholtes Drücken der Taste VIDEO (Abb. 3/26),
die Einstellung „RGB“ aus.
 HINWEIS:
Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie sicher,
dass Ihr Wiedergabegerät diese Einstellung unterstützt.
HDMI Anschluss
Eine Verbindung mit einem HDMI-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit HDMI werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den HDMI-Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/13
2. Stecken Sie den HDMI -Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Wählen Sie im Stopp-Modus, durch wiederholtes Drücken der Taste
VIDEO (Abb. 3/26), die Einstellung „HD“ aus.
Composite-Video
Mit Composite-Video werden nur Video-Daten übertragen.
1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der
Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse
Ihres Wiedergabegerätes.
Abb. 2/11
Audio-Kabel anschließen
Sie können zwischen zwei Übertragungsverfahren für die Ton-Signale
wählen.
Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernsehgerät oder über einen Stereo-Verstärker ausgegeben werden soll.
Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder
an einen Verstärker an.
 HINWEIS:
Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie
diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist
die Installation einfacher.
Stereo
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken
Lautsprecher mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/14
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen ihres
Wiedergabegerätes oder Ihres Verstärkers.
12
Deutsch
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
Abb. 2/12
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
Eingänge an der Frontseite
USB- Eingang (auf der Frontseite)
Verbinden Sie Ihr Ausgabegerät direkt mit der Buchse auf der Vorderseite des Gerätes.
ACHTUNG:
Je nach Bauart des verwendeten USB Speichermediums, darf die CD/DVD
Schulblade nicht geöffnet werden.
Abb. 1/9
Gerät einschalten
Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den
Netz-Ein-/Aus „POWER“ auf der Vorderseite des Gerätes betätigen.
Abb. 1/2
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen ï Seite 5, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode
„1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der
Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt
sind.
 HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die
mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine
Vielzahl von Brenn- und Komprimierungsverfahren als auch große
Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus
hält die Musikindustrie keine festen Standards beim Kopierschutz
ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen
bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist
keine Fehlfunktion des Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder
DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B.
Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen
des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert wurde. Weitere Informationen hierzu
finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
Deutsch
13
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich,
erscheint auf dem Bildschirm „Nicht erlaubt“.
Begriffe
 Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer
Symphonie, etc. handeln.
 Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt.
Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“
hingegen Unterabschnitte dieses Films.
 HDMI: High Definition Multimedia Interface ist eine Schnittstelle zur
Übertragung hochauflösender digitaler Videodaten sowie digitaler
Audiodaten.
 MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4)
komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch
die große Datenmengen reduziert werden können, ohne merkliche
Qualitätsverluste für Bild und Ton.
 HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren
oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt.
Dies ist keine Fehlfunktion des Gerätes.
Medien wiedergeben
Fernbedienung verwenden
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVDPlayers zeigt.
CD/DVD laden
1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/2).
Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/2). Das
CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/4) erscheint
zunächst die Anzeige „LOAd“. Nach kurzer Zeit wird der Typ des
geladenen Mediums angezeigt (z.B. „DVD“).
Bildschirmanzeige
DVD-Menü verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü durch
mehrmaliges drücken auf die Taste OSD (Abb. 3/8) anzeigen lassen.
DVD-Menü
 Aktuelles Medium.
 Bisherige Wiedergabedauer / Verbleibende Wiedergabedauer.
 Bisherige Kapitel-Wiedergabedauer / Verbleibende Kapitel-Wiedergabedauer.
 Aktueller Titel / Gesamtanzahl der Titel.
 Aktuelles Kapitel / Gesamtanzahl der Kapitel.
 Aktuelle Audiosprache / Gesamtanzahl der Audiosprachen.
14
Deutsch
 Aktueller Untertitelstatus.
 Aktueller Kamerawinkel / Gesamtanzahl der Kamerawinkel.
 Aktuelle Bitrate.
Wiedergabe starten
1. Legen Sie eine CD/DVD in das CD/DVD-Fach ï Seite 13, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „PLAY/PAUSE“ (Abb. 3/15) der Fernbedienung.
 HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
Wiedergabe unterbrechen
1. Drücken Sie auf die Taste „PLAY/PAUSE“ (Abb. 3/15) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild
wird „eingefroren“.
2. Drücken Sie auf die Taste „PLAY/PAUSE“ (Abb. 3/15) der Fernbedienung, um die „normale“ Wiedergabe wieder zu starten.
Audio-Sprache/
Audio-Modus ändern
 Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/4), um die AudioSprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind
abhängig von der DVD.
 Nur bei Audio-/MP3-CDs:
Durch wiederholtes Drücken der Taste L/R (Abb. 3/13) können Sie
den Audio-Modus auf „Mono“ oder „Stereo“ einstellen.
Untertitel anzeigen
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/5), wenn Sie die
Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden
Untertitel-Sprachen sind abhängig von der DVD.
Wiedergabe stoppen
 Drücken Sie während der Wiedergabe auf die Taste STOP (Abb. 3/23).
Die Wiedergabe wird angehalten.
 Drücken Sie noch einmal auf die Taste „PLAY/PAUSE“ (Abb. 3/15), um
die Wiedergabe von der letzten Position fortzusetzen.
 Drücken Sie zweimal auf die Taste STOP (Abb. 3/23), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf
die Taste „PLAY/PAUSE“ (Abb. 3/15), so wird die CD/DVD von vorn
abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste „I PREV“ (Abb. 3/21) um zum Beginn des vorherigen Kapitels oder Tracks zu springen.
Nächstes Kapitel/
Track auswählen
Drücken Sie die Taste „I NEXT“ (Abb. 3/20), um zum Beginn des nächsten Kapitels oder Tracks zu springen.
Track direkt auswählen
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zifferntasten der Fernbedienung ein (Abb. 3/30).
Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.
Deutsch
Passage über
Menü ansteuern
15
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste GOTO (Abb. 3/31). Das Menü erscheint auf
dem Bildschirm.
2. Wählen Sie mit den Richtungstasten (Abb. 3/24) die gewünschte
Option aus.
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In
Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise
um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die
Eingabe nehmen Sie über die Zifferntasten (Abb. 3/30) vor. Drücken
Sie anschließend die Taste ENTER (Abb. 3/14).
DVD-Titel/
Kapitel wiederholen
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/28). Auf dem Bildschirm
erscheint die Meldung „Repeat Abschnitt (Kapitel Wiederholen)“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Title
Repeat (Titel Wiederholen)“ auf dem Bildschirm sehen.
Wiederholen beenden
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/28), bis auf dem Bildschirm die Meldung „AUS (Wiederholen Aus)“ erscheint.
Passage zum
Wiederholen auswählen
Sie können eine frei gewählte Passage definieren, die automatisch
wiederholt werden soll.
Gehen Sie hierzu folgendermaßen vor:
1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken
Sie dazu während der Wiedergabe einmal auf die Taste A-B (Abb.
3/7) der Fernbedienung. Auf dem Bildschirm sehen Sie die Anzeige
„Rep A- (Wiederholen A-)“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie
ein zweites Mal auf die Taste A-B der Fernbedienung drücken. Auf
dem Bildschirm erscheint die Anzeige „Rep A-B (Wiederholen A-B)“.
Der zuvor markierte Abschnitt wird nun wiederholt.
Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste A-B
drücken.
 HINWEIS:
Bei CDs/MP3 CDs muss die zu wiederholende Passage innerhalb eines
Tracks liegen.
DVD-Menü verwenden
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVDspezifisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 3/9), um das DVD-Menü zu
starten. Navigieren Sie im Menü mit den Richtungstasten (Abb.3/24).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/14).
Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 3/30) der Fernbedienung eingeben.
16
Deutsch
Schnell-Vor- oder
Zurücklauf durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste  F.FWD (Abb. 3/18) bzw.  F.RWD (Abb.
3/19), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten.
Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und
Geschwindigkeit angezeigt, z.B. „ x2“.
2. Drücken Sie mehrfach auf die Taste  bzw. , um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8
oder 16 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „PLAY/PAUSE“ (Abb. 3/15), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.
Bildausschnitt vergrößern
Sie können beim Betrachten von DVDs bzw. Bildern den Bildausschnitt
verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/6), um den Bildausschnitt zu
verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten
Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor
wieder einzustellen.
 HINWEIS:
Mit den Richtungstasten (Abb. 3/24) können Sie sich im gezoomten
Bild bewegen.
Bildwinkel ändern
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/27), um den Bildwinkel zu
ändern.
 HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ 1/1“.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen
Drücken Sie auf die Taste VOLUME + (Abb. 3/10), um die Lautstärke zu
erhöhen.
Drücken Sie auf die Taste VOLUME - (Abb. 3/11), um die Lautstärke zu
vermindern.
 HINWEIS:
Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke
des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß
einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes anpassen.
Playlist erstellen (DVD)
Unter Umständen möchten Sie z.B. die Titel einer DVD nicht in der
vom Hersteller vorgegebenen Reihenfolge abspielen. Mit der Funktion
„Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge
erstellen.
Deutsch
17
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PROG (Abb. 3/1). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge der Kapitel/Titel ein.
 HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als
auch beim Einlegen einer neuen DVD verloren.
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/24).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Titel
und das Kapitel ein. Verwenden Sie hierzu die Zifferntasten (Abb. 3/30).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten
(Abb. 3/24) am Rand der Tabelle den Befehl „Wiedergabe“ auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/14)
der Fernbedienung drücken.
Playlist löschen (DVD)
1. Drücken Sie auf die Taste PROG. Sie sehen nun eine Tabelle.
2. Steuern Sie mit den Richtungstasten (Abb. 3/24) den Befehl „Progr
löschen“ am Rand der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/14)
der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROG.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs
wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in
Dateisystemen gespeichert sind. Solche Medien liegen häufig dann vor,
wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
CD/DVD verwenden
1. Legen Sie die CD oder DVD in das Laufwerk ï Seite 13, „CD/DVD
laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ï Seite 18, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
USB-Medium verwenden
Über den USB-Anschluss können Sie zahlreiche Geräte mit dem DVDPlayer verbinden.
Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen
im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen
USB Speichermedien jeglicher Art die heute angeboten werden, erlauben
es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu
Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies
ist keine Fehlfunktion des Gerätes.
1. Stecken Sie ein USB-Speichermedium direkt in den entsprechenden
Anschluss des DVD-Players (Abb. 1/9).
2. Drücken Sie die Taste STOP (Abb. 3/23).
18
Deutsch
3. Drücken Sie auf die Taste DVD/USB (Abb. 3/16) der Fernbedienung,
um den DVD-Player in den Dateimodus zu schalten.
 HINWEIS:
Das SOURCE-Menü kann nur im Stopp-Modus aufgerufen werden.
4. Wählen Sie mit den Richtungstasten (Abb. 3/24) den Modus „USB“
aus. Bestätigen Sie mit der Taste ENTER (Abb. 3/14).
 HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange
dauern.
5. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ï Seite 18, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
6. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die DVD/USB Taste (Abb. 3/16). Wählen Sie mit den Richtungstasten (Abb. 3/24) den Modus „DISC“ aus. Bestätigen Sie mit der Taste
ENTER (Abb. 3/14).
Datei/Verzeichnis auswählen
und Wiedergabe starten
Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten.
Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben
werden sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in
das Laufwerk.
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien
aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/24) in der linken Liste
das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste „ENTER“ (Abb. 3/14).
Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt
bzw. abgespielt.
Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine
Liste von Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten
und der Taste ENTER (Abb. 3/14) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie
Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der
Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt,
können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des
Gerätes.
 HINWEIS:
Um aus den Dateien wieder zu den Verzeichnissen zurückzukehren,
wählen Sie das Symbol „ ..“ (übergeordnetes Verzeichnis) aus und
betätigen die ENTER Taste (Abb. 3/14).
Deutsch
19
In der rechten oberen Liste stehen Ihnen folgende Optionen zur Auswahl:
Filter: Ermöglicht die Auswahl der, in der linken Liste, angezeigten
Dateitypen. Es kann unter den Dateitypen „Audio“, „Photo“ und „Video“
ausgewählt werden. Es werden nur die gewählten Dateitypen angezeigt.
Zum Verlassen des Filtermenüs betätigen Sie die Richtungstaste „�“
(Abb. 3/24).
Wiederholen: Durch wiederholtes Drücken der ENTER Taste (Abb. 3/14)
können Sie zwischen den Optionen „Einzeln“ (der aktuelle Track wieder
wiederholt wiedergegeben), „Ordner“ (der aktuelle Ordner wird wiederholt wiedergegeben) und „Aus“ wählen.
Modus: Durch wiederholtes Drücken der ENTER Taste (Abb. 3/14) können Sie die Art der Wiedergabe ändern.
Normal = Die zufallsbedingte Wiedergabe ist deaktiviert.
Zufall = Die Titel/Tracks der CD werden in einer zufälligen Reihenfolge
wiedergegeben.
Bearb.modus (Bearbeitungsmodus): Im Bearbeitungsmodus können Sie
eine Programmierung der Titel/Tracks vornehmen, die Sie hören möchten. (Siehe Playlist erstellen)
Playlist erstellen
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegeben Reihenfolge hören. Mit der Funktion „Bearb. Modus“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie in der rechten oberen Liste die Option „Bearb.modus“ aus
und bestätigen mit der ENTER Taste (Abb. 3/14).
2. Wählen Sie nun mit der ENTER Taste in der linken Liste die Titel/
Tracks aus.
3. Wechseln Sie anschließend wieder in die rechte obere Liste und
wählen, mit der „�“ Richtungstaste, die Option „Zu Prog. Hinzuf“
aus und bestätigen mit der ENTER Taste.
4. Rufen Sie jetzt die Programmliste auf, indem Sie die Option „Prog.
anzeige“ auswählen und mit ENTER bestätigen. Die Bildschirmanzeige wechselt auf Browser-Ansicht.
5. Deaktivieren Sie den Bearbeitungsmodus, indem Sie erneut „Bearb.
modus“ anwählen und mit ENTER bestätigen. Wechseln Sie in die
linke Liste und starten Sie die Wiedergabe mit der ENTER Taste.
 HINWEIS:
• Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als
auch beim Einlegen einer neuen CD/DVD verloren.
• Wollen Sie die Wiedergabereihenfolge aus mehreren Ordnern
zusammenstellen, müssen Sie in jedem Ordner zuerst die Titel/
Tracks der Playlist hinzufügen, bevor Sie in einen anderen Ordner wechseln. Deaktivieren Sie hierfür jedes Mal den Bearbeitungsmodus, um den Inhalt des anderen Ordners anzuzeigen.
20
Deutsch
Playlist löschen
1. Wählen Sie in der rechten oberen Liste die Option „Bearb.modus“ aus
und bestätigen mit der ENTER Taste (Abb. 3/14).
2. Rufen Sie jetzt die Programmliste auf, indem Sie die Option „Prog.
anzeige“ auswählen und mit ENTER bestätigen. Die Bildschirmanzeige wechselt auf Browser-Ansicht.
3. Wählen in der linken Liste die zu löschenden Titel/Tracks mit der
ENTER Taste aus.
4. Wählen Sie anschließend die Option „Progr löschen“ in der rechten
oberen Liste aus und bestätigen mit der ENTER Taste.
 HINWEIS:
Das Löschen einzelner Titel ist nur im Stopp Modus möglich.
Wiedergabe beenden
Drücken Sie auf die Taste STOP (Abb. 3/23) der Fernbedienung, um die
Wiedergabe zu beenden.
Bilder wiedergeben
Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos
können auf einem beliebigen, vom DVD-Player unterstützen Medium
(DVD, CD, etc.), gespeichert sein.
 HINWEIS:
Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große
Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt.
Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise
1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis
4:3).
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der
die Wiedergabe beginnen soll ï Seite 18, „Datei/Verzeichnis auswählen
und Wiedergabe starten“.
Blättern
 Manuell: Drücken Sie auf die Taste „I PREV“ (Abb. 3/21) oder
„I NEXT“ (Abb. 3/20) der Fernbedienung, um vor oder zurück zu
blättern.
 Blättern unterbrechen: Drücken Sie auf die Taste PLAY/PAUSE (Abb.
3/15), um den automatischen Bildwechsel zu unterbrechen. Drücken
Sie erneut auf die Taste PLAY/PAUSE, um die Bildwiedergabe wieder
zu starten.
Bild drehen
Mit den Richtungstasten können Sie Bilder während der Wiedergabe
drehen:
 Um 180° drehen: Richtungstaste „�“, „�“
 Um 90° im Uhrzeigersinn drehen: Richtungstaste „�“
 Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „�“
 HINWEIS: Überblendung
Während der Bildwiedergabe können Sie durch Drücken der Taste ANGLE (Abb. 3/27) zwischen verschiedenen Überblendeffekten auswählen.
Voreinstellungen ändern
Deutsch
21
Zahlreiche Voreinstellungen können Sie komfortabel über das
Bildschirm-Menü verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf
die Taste SETUP (Abb. 3/25) der Fernbedienung drücken.
 HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung
als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die
Vorsteinstellungen über die Fernbedienung, so haben die Änderungen
nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der
DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen
dauerhaft.
Menü-Aufbau verstehen
Im Setup-Menü finden Sie zwei Menü-Ebenen:
 Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
 Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.
Menü verwenden
Navigation und Auswahl
 Im Hauptmenü bewegen Sie sich mit den Richtungstasten
(Abb. 3/24) der Fernbedienung (�/�).
 Um vom Hauptmenü ins Untermenü zu wechseln, drücken Sie die
Richtungstaste (�).
 Im Untermenü bewegen Sie sich ebenfalls mit den Richtungstasten
(�/�).
 Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/14) aus.
 Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls
mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist
nun hervorgehoben.
 Um vom Untermenü ins Hauptmenü zu wechseln, drücken Sie die
Richtungstaste (�).
Überblick über das Hauptmenü
 Spracheinstellungen (1)
 Videoeinstellungen (2)
 Audioeinstellungen (3)
 Kennwort Funktionen (4)
 Verschiedene Einstellungen (5)
 HINWEIS:
Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar
(DVD abhängig).
22
Deutsch
Spracheinstellungen
Sprachen; Untertitel; Audio; DVD Menü
 Sprachen: Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.
 Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
 Audio: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe
aus.
 DVD-Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs
aus.
Videoeinstellungen
TV Format (Bildformat)
Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis
Ihres Wiedergabegerätes anpassen.
Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben,
weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also
zu breit für einen Fernseher.
Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:
 4:3: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser
verkleinert, wodurch über und unter dem Film schwarze Balken
erscheinen.
 16:9: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher
zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit
einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor
im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte
Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
TV-System
Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem
Ihres Wiedergabegerätes an. Folgende Optionen stehen zur Auswahl:
 NTSC: Primär in Nordamerika verbreitetes System.
 PAL: In Europa verbreitetes System.
 AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
Videoausgabe
Wählen Sie die Videoausgangsoption für das angeschlossene und zu verwendende Wiedergabegerät aus. Die Wahl des richtigen Signalformats
ist vom verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie
hierzu bitte die Bedienungsanleitung des Wiedergabegerätes).
 Composite: Wählen Sie diese Option, wenn Ihr Wiedergabegerät
über den Composite-Video-Anschluss mit dem DVD-Player verbunden ist.
 RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den
Scart-Anschluss mit dem DVD-Player verbunden ist.
 HD: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den
HDMI-Anschluss mit dem DVD-Player verbunden ist.
Deutsch
23
 HINWEIS:
• Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie
sicher, dass Ihr Wiedergabegerät diese Einstellung unterstützt.
• Durch Drücken der Taste VIDEO (Abb. 3/26) können Sie ebenfalls
zwischen den Videoausgangsoptionen umschalten. (Nur im
Stopp-Modus möglich.)
HD Auflösung
Wählen Sie hier die Auflösung aus, die von Ihrem Wiedergabegerät
unterstützt wird.
Um die bestmögliche Bildqualität zu erreichen, empfehlen wir die
Einstellung AUTO.
 Auto: Es wird automatisch die maximal mögliche/unterstützte Auflösung eingestellt.
 480p / 576p; 720p; 1080i; 1080p: Das Bild wird mit der ausgewählten Auflösung ausgegeben.
 HINWEIS:
Das Menü „HD“ ist nur anwählbar, wenn im Menü „Video-Ausgang“
die Option „HD“ aktiviert ist.
Audioeinstellungen
Digitalausgang
Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.
 Aus: Es wird ein kein digitales Audio-Signal ausgegeben.
 PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein
2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung,
sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker
handelt.
 RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden
Sie diese Einstellung, sofern es sich beim Verstärker nicht um einen
Stereo-Zweikanal-Verstärker handelt.
 HINWEIS:
• Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an
einen Verstärker angeschlossen haben, so haben Sie vermutlich
für den Audio-Ausgang eine falsche Einstellung gewählt.
• Viele TV-Geräte geben über den HDMI Anschluss nur das digitale
Audiosignal wieder. Bei Anschluss über HDMI wählen Sie daher
die Einstellung PCM.
Downmix
Sofern auf dem Medium ein Dolby Digital - Dolby Surround vorhanden
ist, kann dieser auf zwei Stereo Kanäle verteilt werden (auch über die
Scart-Buchse).
24
Deutsch
Kennwort Funktionen
Jugendschutz (Kindersicherung)
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen
gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“
z.B.).
Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden,
die entsprechende Information von der DVD ausgelesen und mit dem
von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere
Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann
die DVD nicht abgespielt werden. Folgendende Kinderschutz-Optionen
können ausgewählt werden:
 Kindersicher: Kindergeeignet.
 G: Für alle Altersgruppen geeignet.
 PG: Elterliche Begleitung wird empfohlen. Manche Passagen können
für kleine Kinder unangemessen sein.
 PG 13: Eine elterliche Begleitung wird dringend empfohlen. Manche
Passagen können für Kinder unter 13 Jahren unangemessen sein.
 PGR: Eine elterliche Begleitung ist notwendig.
 R: Jugendliche unter 17 Jahren dürfen den Film nur in Begleitung
eines Erwachsenen sehen.
 NC17: Kinder und Jugendliche unter 17 Jahren dürfen den Film
nicht sehen.
 Erwachsen.: Der Film darf nur von Erwachsenen gesehen werden.
Um die einzelnen Kinderschutz-Optionen zu aktivieren, gehen Sie bitte
wie folgt vor:
1. Betätigen Sie in der Zeile „Eltern-Zensur“ die Taste ENTER (Abb.
3/14). Ein Fenster zur Eingabe des aktuellen Passwortes erscheint.
2. Geben Sie das aktuelle Passwort mit den Zifferntasten ein und
bestätigen mit der ENTER Taste. Das Master-Kennwort ist „8888“.
3. Drücken Sie erneut die ENTER Taste (Abb. 3/14).
4. Wählen Sie nun die gewünschte Option aus und bestätigen Sie mit
der ENTER Taste (Abb. 3/14).
PIN ändern
Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so
müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz
werden die Einstellungen zur Kindersicherung geschützt, so dass diese
nur von Ihnen verändert werden können.
In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.
Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „8888“.
 HINWEIS:
Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.
Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:
1. Betätigen Sie in der Zeile „Passwort einstellen“ die Taste ENTER (Abb.
3/14). Ein Fenster zur Eingabe des aktuellen Passwortes erscheint.
Deutsch
25
2. Geben Sie das aktuelle Kennwort, in der Zeile „Passwort bestät.“, mit
den Zifferntasten (Abb. 3/30) der Fernbedienung ein.
Damit das Kennwort nicht von Unbefugten gelesen werden kann,
werden auf dem Bildschirm lediglich die Zeichen „****“ angezeigt.
Bestätigen Sie Ihre Eingabe mit der ENTER Taste (Abb. 3/14).
3. Um das neue Kennwort festzulegen, drücken Sie erneut in der Zeile
„Passwort einstellen“ die ENTER Taste.
4. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den
Zifferntasten der Fernbedienung ein. Bestätigen Sie Ihre Eingabe mit
der ENTER Taste (Abb. 3/14).
5. Geben Sie das neue Kennwort zur Bestätigung erneut ein und
drücken anschließend die Taste ENTER. Zur Bestätigung erscheint
„Passwort geändert“ kurz im Bildschirm.
Verschiedene Einstellungen
Werkseinstellung
Wählen Sie den Befehl „Werkseinstellung/Ja“, wenn Sie das Gerät wieder
auf die werkseitigen Voreinstellungen zurücksetzen möchten.
Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei
verloren.
Bildschirmschoner
Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher
sinnvoll, den Bildschirmschoner zu aktivieren.
Folgende Optionen stehen zur Auswahl:
 An: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
 Aus: Der Bildschirmschoner ist deaktiviert. Entsorgung
26
Deutsch
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler
selbst beseitigen können.
Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.
Hotline 0 21 52/20 06-666 oder per E-Mail: hotline@etv.de
Fehler
Mögliche Ursache
Keine Displayan- keine Stromversorgung
zeige
keine Stromversorgung/
Netzschalter ausgeschaltet
Es wird kein Bild Videokabel nicht richtig
angezeigt
verbunden
keine DVD/CD eingelegt
DVD/CD nicht kompatibel
Keine Reaktion
auf Tastendruck
Kein Ton
DVD/CD liegt verkehrt
herum im CD/DVD-Fach
CD/DVD ist verschmutzt
CD/DVD ist beschädigt
Voreinstellungen falsch
Kindersicherung ist aktiviert
Ein falscher TV Modus
wurde ausgewählt.
Probleme mit der Stromversorgung oder statische
Aufladung des Gerätes
Audiokabel wurde nicht
angeschlossen
Verstärker ausgeschaltet
Voreinstellungen falsch
Lösung
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.
Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/2).
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.
Überprüfen Sie den richtigen Sitz des Video-Kabels
ï „Videokabel anschließen“. Stellen Sie sicher, dass die Stecker fest
in den Buchsen sitzen.
Legen Sie eine CD/DVD ein.
Verwenden Sie nur kompatible Medien
(siehe ï „Technische Daten“).
Drehen Sie die CD/DVD herum.
Reinigen Sie die CD/DVD.
Verwenden Sie eine andere CD/DVD.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Deaktivieren Sie den Kinderschutz ï „Jugendschutz“.
Drücken Sie im Stopp-Modus die Taste VIDEO (Abb. 3/26), um den
TV Modus zu wechseln.
Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker.
Stecken Sie den Netzstecker wieder in die Steckdose und schalten
Sie das Gerät wieder ein.
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.
Sofern Sie zur Übertragung des Video-Signals keinen SCARTStecker oder Composite-Video-Stecker verwenden, müssen Sie
zusätzlich zum Video-Kabel noch ein Audio-Kabel verwenden
ï „Audio-Kabel anschließen“.
Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden: überprüfen Sie, ob der Verstärker eingeschaltet ist.
Überprüfen Sie die Voreinstellungen des DVD-Players.
 HINWEIS:
Fernbedienung
funktioniert
nicht
falsche Haltung
zu weit entfernt
Batterien leer
DVD kann nicht
abgespielt
werden
DVD nicht finalisiert
Gerät im USB Modus
Bei Anschluss über HDMI wählen Sie im Audio Menü den digitalen
Ausgang PCM.
Die Fernbedienung zeigt nicht auf den DVD-Player.
Stellen Sie sicher, dass die Fernbedienung nicht weiter als
5 Meter vom Gerät entfernt ist.
Wechseln Sie die Batterien der Fernbedienung
ï „Batterien in Fernbedienung einsetzen“.
Verwenden Sie eine finalisierte DVD.
Drücken Sie im Stopp-Modus die Taste DVD/USB (Abb. 3/16), um in
den CD/DVD Modus zu wechseln.
Deutsch
Entsorgung
27
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem
Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht
zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für
Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder
Ihren Händler.
Batterien/Akku
Hinweise zum Umgang mit Batterien/Akku:
 Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
 Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
 Achten Sie beim Einlegen der Batterie auf die Polarität.
 Öffnen Sie Batterien/Akku nicht gewaltsam.
 Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe,
Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
 Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen
oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
 Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen
oder Schleimhäute reiben. Bei Berührung die Hände waschen, die
Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden
einen Arzt aufsuchen.
 Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie
alte Batterien zu einer vorgesehenen Sammelstelle.
Diese Zeichen finden Sie auf schadstoffhaltigen Batterien/Akkus:
Pb = enthält Blei
Cd = enthält Cadmium
Hg = enthält Quecksilber
Li = enthält Lithium
Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des
Geräts eine Garantie von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir
beim Kauf durch Unternehmer für das Gerät eine Garantie von 12
Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate,
sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch
teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des
Geräts in Deutschland bei einem unserer Vertragshändler sowie die
Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins
an uns.
28
Deutsch
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland,
muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch
zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel
behoben werden soll, ob durch Reparatur oder durch Austausch eines
gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der
Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum
Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche
ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an
dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert.
Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese
Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller
des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung,
Rücktritt, Schadensersatz und Minderung) werden durch diese
Garantie nicht berührt.
Stand 03 2008
Garantieabwicklung
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen,
bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.
Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über
unser SLI (Service Logistik International) Internet-Serviceportal.
www.sli24.de
Sie können sich dort direkt anmelden und erhalten alle Informationen
zur weiteren Vorgehensweise Ihrer Reklamation.
Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer
Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.
Alternativ können Sie uns den Servicefall per E-Mail
hotline@etv.de
oder per Fax
0 21 52 – 20 06 15 97
mitteilen.
Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ
und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und
E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung
des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.
Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen
fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur
noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und
das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL
abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter
bzw. Servicepartner.
Deutsch
29
Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon,
Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.
Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht
kostenfrei bearbeitet werden.
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes
vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.
Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder zum Anschluss? Gern hilft Ihnen unser Serviceteam weiter. Sie erreichen uns
Mo.–Do. 8:30–17:00 Uhr und Fr. 8:30–14:00 unter folgender Rufnummer:
0 21 52 – 2006 666
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
D-47906 Kempen/Germany
Konformitätserklärung
Hiermit erklärt die Firma ETV Elektro-Technische Vertriebsgesellschaft
mbH, dass sich das Gerät DVD 4550 HDMI in Übereinstimmung mit den
grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.
Eine Kopie der Konformitätserklärung können Sie über die angegebene
Anschrift anfordern.
30
Deutsch
OSD-Menü Übersicht
Sprachen
Sprachen
Untertitel
Audio
DVD Menü
Video
TV-Form
TV System
Videoausgabe
HD Auflösung
Audio
Digitaler Ausgang
Downmix
Zensur
Eltern-Zensur
Passwort einstellen
Diverse
Werkseinstellung
Bildschirmschoner
4:3
16:9
NTSC
PAL
AUTO
Composite
RGB
HD
Auto
480p / 576p
720p
1080i
1080p
Aus
PCM
RAW
Aus
An
1. Kindergesicher
2. G
3. PG
4. PG-13
5. PG-R
6. R
7. NC-17
8. Erwachsen
An
Aus
English
Device parts (Fig. 1 / Fig. 2)
Remote (Fig. 3)
1IR Receiver
8“Reverse“ (I) button
2POWER switch (Power On/Off)
9USB Interface
3CD/DVD-tray
10SCART output
4Display
11Composite Video output
5“Open/Close“ () button
12Digital Audio output
6“Forwards“ (I) button
13HDMI Output
7“Play/Pause“ (II) button
14L/R Audio output
1 PROG: Call up DVD play list.
18  F.FWD: Fast forward
2OPEN/CLOSE: To open or close
the CD/DVD tray.
19  F.RWD: Fast reverse.
31
3 MUTE: To switch off the sound.
20I NEXT: To jump to the next
chapter or song.
4AUDIO:
To change the Audio settings.
21I PREV: To return to the
previous chapter or song.
5SUBTITLE:
To show/hide subtitles.
22N/P:
AUTO/NTSC/PAL colour norm
switching.
6 ZOOM: To zoom in or out.
7A-B: To select the section to be
repeated.
8OSD:
To display the play status on
screen.
23 STOP: Stop play.
24Cursor buttons:
Navigation in screen menu.
25 SETUP:
To start the setup menu.
9MENU:
To display the main menu of
the DVD.
26 VIDEO:
To switch between the video
output options.
10 VOLUME +:
To increase the volume.
27ANGLE: To select the viewing
angle.
11 VOLUME -:
To reduce the volume.
28REPEAT:
To repeat title, chapters, etc.
12SLOW:
Slow motion. Press the “PLAY/
PAUSE“ button to continue
the film.
2910+: For selecting the chapters/
tracks above 9. Pressing again
increases by a further 10.
13L/R:
Switches between the righthand and left-hand channel.
14 ENTER: Confirm the input.
15 PLAY/PAUSE: Start playback.
To freeze the picture. Press
the “PLAY/PAUSE“ button to
continue the film.
16 DVD/USB: USB/DISC switching
17TITLE:
To show the title menu for DVD.
30Numerical buttons:
For direct selection of chapter
or song number.
31GOTO:
For direct accessing of a section
on the CD/DVD.
32 STANDBY:
To activate standby mode.
33STEP:
To freeze the picture. Press
again to show the next picture.
Press the “PLAY/PAUSE“ button
to continue the film.
32
English
Technical data
Type of equipment
Model
Power Supply
Output
Dimensions (W x H x D)
Weight
Laser
Signal
Signal noise distance
Video output
Analogue Audio output
Operating environment
Compatible media
DVD-Player
DVD 4550 HDMI
100-240 V, 50/60 Hz
10 W
225 x 53 x 248 mm
1.3 kg
Semiconductor laser
PAL/NTSC
>= 92 dB
1.0 V (P-P) 75 Ω
2.0 V (rms)
0°C to 40°C, level base
 DVD-Video (DVD Disc, DVD ±R/RW)
 MPEG-4 Video (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
 Audio CD (from CD Disc, CD-R/RW)
Regional
Table of Contents
 MP3 files (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europe, Greenland, South Africa, Egypt
and Middle East, Japan)
Device parts.....................................................................................................................31
Remote control .............................................................................................................31
Technical data ...............................................................................................................32
Safety instructions ......................................................................................................34
Setting up and connecting ......................................................................................36
Starting up .....................................................................................................................36
About the DVD-Player ...............................................................................................39
Playing media ................................................................................................................40
Working in file mode ..................................................................................................43
Changing the default settings ................................................................................47
Troubleshooting ............................................................................................................52
Disposal ...........................................................................................................................53
Declaration of conformity ........................................................................................53
OSD Menu overview.....................................................................................................54
English
Many thanks!
33
We are glad that you have made a decision in favour of the DVD-Player
DVD 4550 HDMI!
We would like to wish you much joy with your machine and thank you
for your purchase!
Symbols in this
operating manual
Important instructions for your safety are especially marked. You must
follow these instructions to avoid accidents and damage to the machine:
WARNING:
Warns against dangers to your health and indicates potential risks of
injury.
CAUTION:
Indicates potential hazards for the player or other objects.
 NOTE: Highlights tips and information for you.
Manufacturer address
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
We reserve the right to make technical and design-related changes in
the course of ongoing product improvements.
34
English
Operating manual
Safety instructions
Read the complete operating manual before using the player.
Keep the manual in a safe place. If you pass the player on to a third
party, pass on the operating manual as well.
Non-compliance with this manual can lead to severe injuries or damage
to the machine.
We assume no liability for damage caused as a result of non-compliance
with this operating manual.
The player may only be used in households for private use. It is not
suitable for commercial use.
Children and Frail Individuals
 Do not leave the machine unattended, and do not use it if children
or persons who cannot assess the risk are nearby.
 Children or persons who cannot assess the risks are not allowed to
use the player. Keep the player out of reach.
 Packaging material must not be used to play with. There is a risk of
suffocation.
Power supply
The machine is operated with electrical current, which means there is in
principle a risk of electric shock. For this reason, pay particular attention
to the following:
 Never touch the plug with wet hands.
 If you want to pull the plug out of the plug socket, always pull
directly on the plug. Never pull on the cable as it could tear.
 Make sure that the power cable is not bent, caught or run over and
that it does not come into contact with heat sources.
 Please ensure that during operation the electric lead is not wound
around the device.
 Never place the machine on the power cable while it is being operated.
 Only use extension cables that are designed for the power consumption level of the machine.
 Keep the appliance away from rain and any moisture.
 You should only operate this device if the electric voltage stated
on the type plate of the device is the same as that supplied by your
power socket. The wrong voltage can destroy the machine.
 Do not stand vases etc. on the appliance. Water could seep into the
appliance.
 Do not open the appliance.
 Pull out the mains plug if the appliance is not to be used over a
longer period of time.
 Take care that nobody can trip over the power supply cable.
English
Laser
35
This appliance is classified as laser appliance of class 1 (CLASS 1 LASER).
The associated label is attached to the outside of the appliance.
Laser beams can damage the eyes. Therefore observe the following:
 Do not open the appliance. Do not attempt to dismantle the appliance.
 In order to avoid any danger: Have service work only carried out by
the manufacturer or an authorized service workshop.
Transport
 In order to avoid damage to the DVD, you should remove it before
transporting the appliance.
 Never move the machine when it is in operation.
Where to position the appliance
Safe operation of the appliance presupposes that it is positioned in an
appropriate place. Therefore observe the following:
 Protect the appliance against the influence of weather. Never use it
in the open-air.
 Protect the appliance against moisture.
 Do not place any vessels filled with liquids, e.g. vases, on the device.
 Never place the appliance on or in direct vicinity of heat sources,
such as e.g. Heaters, ovens, etc.
 Do not expose the appliance to direct sunlight.
 Place the appliance so that a sufficient air supply is assured. This is
to avoid a build up of heat inside the appliance. Make sure that the
ventilation slots are not blocked.
 Protect the appliance against the mechanical vibrations.
 Always place the device on a firm and flat surface.
 Protect the remote control against weather influences, moisture and
high temperatures (e.g. by direct sunlight).
Operation
 The player is able to show a still image on the TV-screen/monitor
over an unlimited period of time. This can cause damage to the
screen. It is therefore advisable to activate the screen saver
ï Page 51, “Various Settings“.
 Do not increase the volume when the player is just playing very quiet
sections. This could damage the speaker if very loud passages start all
of a sudden after the quiet section.
 Do not move the player with a DVD inserted. This could damage the
DVD.
 Do not put your hands into the DVD-slot. You could be injured.
 Place only DVDs or CDs on the DVD-tray, as otherwise the player may
be damaged.
 Switch the player off by the On/Off-switch if it is not going to be
used for a longer period of time.
 Please disconnect the mains plug during thunderstorms.
36
English
Intended use
The DVD-Player is solely intended for the following tasks:
 Playing of Video DVD.
 Playing of Audio-CD,
Any other use is considered non-intended use and is prohibited.
Defect
If the machine should become defective at some point:  If the power supply cable for this appliance is damaged, it must be
replaced by the manufacturer or his customer services, in order to
avoid hazards.
 Should fluid have seeped into the player or if the player has been
dropped down or damaged in any other way, the player must be
examined by an authorized dealer. Disconnect the player from the
power supply and consult an authorized dealer.
Setting up and connecting
Unpacking
Unpack the appliance and all accessories and check that the contents
are complete.
CAUTION:
Always transport/send the player in its original packaging to prevent
it from being damaged. Keep the packaging for this purpose. Dispose
of unnecessary packaging material in accordance with the regulations
applicable in your country.
 NOTE:
Get in touch with your dealer immediately if you notice damage
caused by transport.
Setting up
1. Place the player on a stable, heat resistant, horizontal and level
surface. Keep a distance of at least 10 cm from walls and objects.
2. Connect the device to a properly installed power socket.
Starting up
Remote control
battery installation
WARNING:
Leaking out battery acid can damage your health. Remove the battery
from the battery compartment as soon as it is exhausted or if the
remote control is not going to be used for a longer period of time.
Wipe up leaked out battery acid with a cloth. In case of skin contact
immediately wash the affected area. Seek medical advice if battery
acid has been swallowed.In case of contact with your eyes wash out
the eyes and seek medical advice.
CAUTION:
Mismatching battery types or new and used batteries must never be
used together. Different battery types have different properties. Do
not use old and new batteries together. The mutual use of old and new
batteries can shorten the lifetime of the new batteries and possibly
result in leakage of the old batteries. When disposing of old batteries
you should strictly comply with the legal and environmental regulations applicable in your country. Do not throw batteries into fire!
English
37
 NOTE:
The lifetime of the enclosed batteries may be shortened because of
storage.
1. Open and remove the battery compartment cover.
2. Insert two batteries of type AAA/R03 (1.5 V), ensure correct polarity
(+ and -). Start with the negative pole (-).
3. Attach and close the battery compartment cover.
 NOTE:
The signals from the remote control are transmitted to the DVD-Player
by infrared light. You should therefore take care that the DVD-Player is
not exposed to the direct sunlight. This could make the transmission of
signals from the remote control to the DVD-Player impossible.
Effective range of the remote control
To use the remote, point it at the remote control sensor in the display
on the left hand side of the front of the device. The distance between
remote control and sensor should not exceed 5m. The angle of the remote control to the remote control sensor to right, left, top and bottom
should not exceed 30°.
Audio-/Video Cables
 NOTE:
Only the use of audio/video cables of up to 1.5 m guarantees
interference-free operation.
Connecting the Video cable
The video cable transmits the video data from your DVD-Player to the TV
or the Video-Projector.
There are three different ways of connecting the DVD-Player with your
TV/Video-Projector. Select one of these possibilities to suit your replay
unit.
 NOTE:
If you are not using a SCART or HDMI connection you must always
establish an additional audio connection for transmitting the audio
data (i.e. the sound).
SCART
SCART is used to transmit both Video and Audio data.
1. Plug the SCART jack firmly into the socket on the back of the player.
2. Plug the SCART jack into the corresponding socket on your playback
device.
Fig. 2/10
3. Press the VIDEO button (Fig. 3/26) repeatedly to select the “RGB“
setting.
 NOTE:
If you would like to select the “RGB” setting, please ensure that your
playback device supports this setting.
38
English
HDMI Connection
Connecting an HDMI cable guarantees very good playback quality.
With HDMI, you can transmit both video and audio data.
1. Plug the HDMI connector into the socket on the back of the unit.
2. Plug the HDMI connector into the corresponding socket of your
playback unit.
Fig. 2/13
In Stop Mode, select the “HD” setting by repeatedly pressing the VIDEO
button (Fig. 3/26).
Composite-Video
Composite-Video is used to transmit only Video data.
1. Plug the Composite-Video jack into the socket on the back of the
player.
2. Plug the Composite-Video jack into the corresponding socket on
your playback device.
Fig. 2/11
Connecting the Audio cable
You can choose from two transmission methods for audio signals.
You must generally choose first whether you would like to have the
sound coming from your TV, or through a Stereo-Amplifier. The Audio
cable must then be connected to the TV or an amplifier accordingly.
 NOTE:
If your amplifier is equipped with a digital output, you should use the
amplifier. You will experience a much better audio quality, and the
installation is much easier.
Stereo
Connect both Audio cables for the right and the left speakers to your
playback device or your amplifier.
1. Plug the Audio jacks into the sockets on the back of the player.
2. Plug the Audio jacks into the corresponding sockets on your playback device or your amplifier.
Fig. 2/14
Digital
Connect the Coaxial cable for transmission of digital Audio signals to
your playback device or your amplifier.
1. Plug the Audio jack into the socket on the back of the player.
2. Plug the Audio jack into the corresponding socket on your playback
device or your amplifier.
Fig. 2/12
English
Inputs on the Front
39
USB Input (on the Front)
Connect your output device directly to the socket on the front of the
device.
CAUTION:
Depending on the design of the USB storage device used, the CD/DVD
drawer must not be opened.
Fig. 1/9
Switching on the player
Turn on the main switch of the DVD player by pressing the “POWER“ on/
off switch on the front of the machine.
Fig. 1/2
About the DVD-Player
With this DVD-Player you can play a vast variety of DVD-formats
ï Page 32, “Technical data“.
However, you must be aware that in many cases DVDs are encrypted
with a so-called “Regional Code”. This specifies for which region in the
world the DVD is intended. As an example, the DVDs marked with regional code “1” are intended for the USA and Canada. DVDs with regional
code “2” are for use in Europe.
 NOTE:
With your DVD-Player you can only play DVDs with regional code “2”.
There are both lots of burning and compressing methods as well as
high quality differences in (burned) CDs/DVDs. Moreover, the music
industry has not yet agreed on a fixed standard for copy protection.
This may, in very isolated cases, result in problems when relaying CDs,
DVDs and MP3 CDs. This is no malfunction of the player.
Furthermore, there may be isolated problems when playing CDs or DVDs
which were created on a PC (e.g. holiday photographs). In case of problems check the settings of the DVD writing program on your computer.
You should in particular make sure that the DVD has been finalized. For
further information on this matter please refer to the operating manual
of your recorder.
Input Not Possible
If an input or function selected by you is not possible, the words “Not
allowed at the moment“ appear on the screen.
Terminology
 Track: ”Track” is the designation for sections on an Audio-CD. This
may be a song, the set of a symphony, etc.
 Title/Chapter: Video-DVDs are divided into “Title” and “Chapters“. A
“Title“ may be e.g. a particular film, the “Chapters“ may be subsections of this film.
40
English
 HDMI: High Definition Multimedia Interface is an interface for
transmitting high-resolution digital video data and digital audio
data.
 MPEG4: Your DVD player is also suitable for playing back files that
have been compressed using the MPEG-4 system (short for Moving
Picture Experts Group-4). MPEG-4 is a compression method by
means of which large quantities of data can be reduced without any
noticeable loss of picture and sound quality.
 NOTE:
It is not possible to guarantee full compatibility with all of the compression methods used worldwide, particularly when more than one
soundtrack or subtitles are involved. Also MPEG 4 files with integrated
special functions such as a menu, subtitles etc. are not always supported. This is no malfunction of the player.
Playing media
Using the remote control
You transmit commands to the DVD-Player via remote control. It is thus
important to point the end of the remote control towards the DVDPlayer.
Loading a CD/DVD
1. Press the remote control button OPEN/CLOSE (Fig. 3/2). The CD/DVD
tray opens.
2. Place the CD/DVD on the tray.
3. Press the remote control button OPEN/CLOSE (Fig. 3/2) again. The
CD/DVD tray closes. The display (Fig. 1/4) first shows “LOAd“. After a
short while the type of the loaded medium is displayed (e.g. “DVD“).
Understanding the
onscreen DVD-menu
If you use DVDs you can call up the on-screen menu by repeatedly
pressing the OSD button (Fig. 3/8).
DVD-menu
 Current medium.
 Current playback time / Remaining Playback Time.
 Elapsed chapter duration / Remaining chapter duration.
 Current title / total number of titles.
 Current chapter / total number of chapters.
 Current audio language / total number of audio languages.
 Current subtitle status.
 Current camera angle/total number of camera angles.
 Current bit rate.
Starting the replay
1. Place the CD/DVD on the CD/DVD-tray ï Page 40, “Loading a CD/
DVD“.
2. Press the “PLAY/PAUSE“ button (Fig. 3/15) on the remote control.
English
41
 NOTE:
If the replay does not start or the replay is of poor quality, you should
check the default settings of the DVD-Player.
Interrupting the replay
1. Press the “PLAY/PAUSE“ button (Fig. 3/15) on the remote control.
The replay is interrupted, the currently visible image is “frozen“.
2. Press the “PLAY/PAUSE“ button (Fig. 3/15) on the remote control to
restart the “normal“ replay.
Changing Audio-Language/
Audio-Mode
 Press the AUDIO button (Fig. 3/4) several times to change the Audio
language. The available audio languages depend on the DVD.
 Only for audio/MP3 CDs:
By repeatedly pressing the L/R (Fig. 3/13) button you can set the
audio mode to “Mono“ or “Stereo“.
Showing subtitles
Press the SUBTITLE button (Fig. 3/5) to display the current subtitle
status. Press the button several times if you would like to activate or
deactivate the subtitle function or if you want to choose a different
subtitle language. The available subtitle languages depend on the DVD.
Stopping the replay
 Press the STOP button (Fig. 3/23) during replay. The replay stops.
 Press the “PLAY/PAUSE“ button (Fig. 3/15) again, to continue the
replay from the last position.
 Press the STOP button (Fig. 3/23) twice to stop the replay completely.
Press the “PLAY/PAUSE“ button (Fig. 3/15) again, to replay the CD/
DVD from the beginning.
Selecting previous chapter/track
Press the “I PREV“ button (Fig 3/21) to jump to the start of the previous chapter or track.
Selecting next chapter/track
Press the “I NEXT“ button (Fig 3/20) to jump to the start of the next
chapter or track.
Selecting track directly
Enter the number of the desired chapter/track with the Numerical
Buttons on the remote control (Fig. 3/30).
Replay of the chapter/track starts after a short while.
Accessing a section via menu
The on-screen menu enables comfortable access to any sections of a
medium. To do this, proceed as follows:
1. Press the GOTO button (Fig.3/31). The menu appears on the screen.
2. Use the Cursor Buttons (fig. 3/24) to select the desired option.
3. Now move to the point from which the replay should start. Depending on the type of medium this may be a track number, a chapter
or even a point in time. The input must be made with the Numerical
Buttons (Fig. 3/30). Then press the ENTER button (Fig. 3/14).
Repeating DVD-title/chapter
1. Choose the chapter or title to be repeated.
2. Press the REPEAT button (Fig. 3/28). The message “Repeat Chapter”
appears on the screen.
3. Press the REPEAT button again until the word “Repeat Title“ appears
on the screen.
42
English
Stopping repeat
Selecting a section
to be repeated
Press the REPEAT button (Fig. 3/28) repeatedly until the words “Repeat
Off“ appear.
You can define a freely selected section to be automatically repeated.
To do this, proceed as follows:
1. Mark the beginning of the section to be repeated. During repetition
press the button A-B (Fig. 3/7) on the remote control once. The
message “Rep A-“ appears on the screen.
2. Mark the end of the section to be repeated by pressing the A-Bbutton on the remote control once again. The message “Rep A-B“
appears on the screen. The previously marked section is now repeated.
Press the A-B-button again to stop the repetition.
 NOTE:
On CDs/MP3 CDs the section to be repeated must be within a track.
Using the DVD-menu
Normally each DVD has its own menu. Here you can choose chapters,
make settings, etc. This menu is specific for the DVD and can thus not be
explained in detail.
Press the MENU button (Fig. 3/9) to access the DVD-menu. Use the Cursor Buttons (Fig. 3/24) to navigate in the Menu. Press the ENTER button
(Fig. 3/14) to confirm.
If you are in a menu area for direct chapter selection, you can enter the
number of this chapter with the Numerical Buttons (Fig. 3/30) on the
remote control.
Using fast forward or reverse
The DVD-Player has a fast forward and a fast reverse feature.
1. Press the  F.FWD (Fig. 3/18) or  F.RWD button (Fig. 3/19) to start
fast forward or fast reverse. The current replay direction and the
speed, e.g. “ x2“ is now displayed on screen.
2. Press the  or  button several times in order to change the speed.
The speed can be accelerated by factor 2, 4, 8 or 16.
3. Press the “PLAY/PAUSE“ button (Fig. 3/15) to restart the “normal”
replay when the desired section is reached.
Enlarging a screen section
You can change the screen section when viewing DVDs or images.
Press the ZOOM button (Fig. 3/6) to change the screen section. Press the
button several times to select the suitable zoom factor or to return to the
original zoom factor.
 NOTE:
With the cursor buttons (Fig. 3/24) you can move through the zoomed
image.
Changing the viewing angle
Some DVDs offer the possibility to select the viewing angle.
Press the ANGLE button (Fig. 3/27) to change the viewing angle.
 NOTE:
If changing the Viewing Angle is not possible, the message will be
displayed “ 1/1“.
English
43
Repeat pressing the the button to choose a different viewing angle, or
to return to the original viewing angle.
Adjusting the volume
Press the VOLUME + button (Fig. 3/10) to increase the volume.
Press the VOLUME - button (Fig. 3/11) to reduce the volume.
 NOTE:
Please remember, that this will only change the output volume of the
DVD-Player. In order to adjust the volume to your requirements you
may also have to change the volume of the playback device.
Creating a playlist (DVD)
It is possible that you may not wish to play the titles in the same order
that they are to be found on the DVD. The function “Create Playlist“ you
can create your own playing order.
To do this, proceed as follows:
1. Press the PROG button (Fig. 3/1). A table is displayed. Here you can
enter the desired order of the chapters/titles.
 NOTE:
However, your playlist will be lost when switching off the DVDPlayers or when inserting a new DVD.
2. Use the Cursor Buttons (Fig. 3/24) to navigate in the table.
3. Enter the desired title and chapter at the relevant position in the
table. Use the Numerical Buttons (Fig. 3/30) for this purpose.
4. Store your entry by selecting the “ Play“ command with the Cursor
Buttons (Fig. 3/24) at the edge of the table.
5. Press the ENTER button (Fig. 3/14) on the remote control to confirm
this command.
Deleting a playlist (DVD)
1. Press the PROG button. You will now see a table.
2. Use the Cursor Buttons (Fig. 3/24) to go to the “Clear program“
command at the edge of the table.
3. Press the ENTER button (Fig. 3/14) on the remote control to confirm
this command.
4. Press the PROG button to terminate this procedure.
Working in file mode
As well as being able to play back “normal“ films or music from CDs/
DVDs, this DVD player is also able to play back video or audio files from
CDs or DVDs which are stored in the file system. Such media are frequently available if you create CDs of digital photographs or MP3 music
on your computer.
Using CD/DVD
1. Place the CD or DVD on the tray ï Page 40, “Loading a CD/DVD“.
2. Select the desired file(s) and start the replay ï Page 44, “Selecting
file/directory and starting replay“.
44
English
Using a USB medium
By means of the USB connection you can connect numerous devices to
the DVD Player.
This device has been developed in accordance with the latest technical
developments in the USB field. Unfortunately the large number of different types of USB storage media on offer today makes it impossible to
guarantee full compatibility with all USB storage media. For this reason
there may be problems in rare cases with playing back from USB storage
media. This is not a malfunction of the device.
1. Insert a USB storage medium directly into the corresponding connection of the DVD player (Fig. 1/9).
2. Press the STOP (Fig. 3/23) button.
3. Press the DVD/USB button (Fig. 3/16) on the remote control in order
to turn the DVD player to the file mode.
 NOTE:
The SOURCE menu can only be called up in stop mode.
4. Use the Cursor Buttons (Fig. 3/24) to select “USB“ mode. Confirm
with the ENTER (Fig. 3/14) button.
 NOTE:
In order to find out which files can be played back the DVD player
now reads the contents of the storage medium. In the case of large
storage media this procedure may take a long time.
5. Select the desired file(s) und start playback ï Page 44, “Selecting
file/directory and starting playback“.
6. If you would like to change back to DVD mode, press the DVD/USB
button (Fig. 3/16) again. Use the Cursor Buttons (Fig. 3/24) to select
the “DISC“ mode. Confirm with the ENTER (Fig. 3/14) button.
Selecting file/directory and
starting replay
Media may contain numerous data/files and directories. You must therefore first determine the data to be played.
1. Place the CD or DVD in the drive if you have not already done so.
2. A two-column menu window appears in which the directories (if
there are any directories present) or the files are listed on the left.
3. Use the Cursor buttons (Fig. 3/24) to select the desired directory of
file in the left-hand list.
4. Select this by pressing the “ENTER“ button (Fig. 3/14).
File: Once you have selected a file, this is now displayed directly or
played back.
Directory: If you have called up a directory, a list of files now opens.
Here too you can select the desired file with the Cursor buttons and
the ENTER button (Fig. 3/14). If you have selected a file, this is now
displayed or played back.
Please note:
There are both lots of burning and compressing methods as well as high
quality differences in CDs/DVDs and burned CDs/DVDs.
For this reason there may occasionally be problems when files are played
back (for example files are displayed but cannot be played back). This is
no malfunction of the player.
English
 NOTE:
In order to return from the files to the folders, select the “
(higher-level folder) and press the ENTER key (Fig. 3/14).
45
..“ symbol
In the upper right-hand list the following options are available:
Filter: Allows the selection of the file types shown in the left-hand list.
Select between the file types “Audio“, “Photo“ and “Video“. Only the
selected file types are displayed. To leave the filter menu press the cursor
button “�“ (Fig. 3/24).
Repeat: By repeatedly pressing the ENTER key (Fig. 3/14) you can select
between the options “single“ (the current track is played back repeatedly), “folder“ (the current folder is played back repeatedly) and “off“.
Mode: By repeatedly pressing the ENTER key (Fig. 3/14) you can change
the type of playback.
Normal = Random playback is deactivated.
Shuffle = The tracks on the CD are played back in random order.
Edit mode: In edit mode you can programme the tracks you would like
to hear (see “Creating a Play List”)
Creating a playlist
You may want to replay the titles, e.g. on a CD, in a different order to
the order determined by the producer. The function “Edit mode“ you can
create your own playing order.
To do this, proceed as follows:
1. In the upper right-hand list select the option “Edit mode“ and confirm with the ENTER key (Fig. 3/14).
2. Now use the ENTER key to select the tracks in the left-hand list.
3. Then change back to the upper right-hand list and use the “�“ cursor button to select the option “Add to Program“ and confirm with
the ENTER key.
4. Now call up the program list by selecting the option “Program view“
and confirming with ENTER. The screen display changes to the
browser view.
5. Deactivate the edit mode by selecting “Edit Mode“ again and confirming with ENTER. Change to the left-hand list and start playback
with the ENTER key.
 NOTES:
• However, your playlist will be lost when switching off the DVDPlayers or when inserting a new CD/DVD.
• If you would like to compose the order of playback from several
folders it is first necessary to add the tracks from one folder to the
play list before you can change to another folder. To do so, deactivate the edit mode each time in order to show the contents of the
other folder.
46
English
Deleting a Playlist
1. In the upper right-hand list select the option “Edit mode“ and confirm with the ENTER key (Fig. 3/14).
2. Now call up the program list by selecting the option “Program view“
and confirming with ENTER. The screen display changes to the
browser view.
3. Select the titles/tracks to be deleted in the list on the left with the
ENTER button.
4. Then select the option “Clear program“ in the upper right-hand list
and confirm with the ENTER key.
 NOTE:
It is only possible to delete individual tracks in the stop mode.
Stopping the replay
Press the STOP button (Fig. 3/23) on the remote control to stop the
replay.
Viewing pictures
The DVD player is suitable for displaying your digital photographs. These
photos may be stored only any medium (DVD, CD, etc.) supported by the
DVD player.
 NOTE:
Please ensure a suitable size of the photos. Large size photos may
take some time to be displayed or may not be displayed at all. It is of
advantage if the size of the photo corresponds with the screen size of
the playback device. For TVs this is normally 1024x576 pixel (TV-aspect
16:9) or 768x576 (TV-aspect 4:3).
Start the replay of photos by selecting the file from which the replay
shall start ï Page 44, “Selecting file/directory and starting replay“.
Scrolling
 Manual: Press the “I PREV“ (Fig. 3/21) or “I NEXT“ button (Fig.
3/20) on the remote control to scroll forward or back.
 Interrupt scrolling: Press the PLAY/PAUSE button (Fig. 3/15) in order
to interrupt the automatic picture change. Press the PLAY/PAUSE
button again in order to resume picture playback.
Rotating a photo
You can use the Cursor buttons to rotate a photo during replay:
 Rotate for 180°: Cursor Button “�“, “�“
 Rotate clockwise for 90°: Cursor Button “�“
 Rotate counter-clockwise for 90°: Cursor Button “�“
 NOTE: Fade
When playing back images, you can select between different fade
effects by pressing the ANGLE button (Fig. 3/27).
Changing the default settings
English
47
A large number of default settings can be comfortably changed via the screen
menu.
Press the Setup button (Fig. 3/25) on the remote control to start the
menu for changing the default settings.
 NOTE:
Many of these default settings can be changed via both the remote
control and the menu. The difference is: If you change the default
settings via the remote control, these changes will only be valid until
the DVD-Player is switched off or the DVD is changed.
However, any changes made in the menu are permanent.
Understanding
the menu structure
The Setup menu has two menu levels:
 Main menu: The main level is represented by graphical symbols.
 Sub-menu: The corresponding sub-menu options can be found
under each of the main menu options.
Using the menu
Navigation and selection
 Use the Cursor Buttons (Fig. 3/24) (�/�) on the remote control to
browse through the main menu.
 In order to change from the main menu to the submenu, press the
cursor button (�).
 You can also move through the submenu with the cursor buttons
(�/�).
 Select a menu option with the ENTER button (Fig. 3/14).
 Use the ENTER button also to select an option (e.g. “PAL” in the
illustration on the left). The selected option (in the example “PAL”) is
now highlighted.
 To change back from the submenu to the main menu, press the
cursor button (�).
Overview of the main menu
 Language Settings (1)
 Video Setup Page (2)
 Audio Setup Page (3)
 Password Setup Page (4)
 Various Settings (5)
 NOTE:
Some of the menu settings are only available in stop mode (depending
on the DVD).
48
English
Language Settings
Language; Subtitle; Audio; DVD menu
 Language: Here you can select the language of the on-screen
display.
 Subtitle: Here you can select the preferred language for the subtitles
of the film.
 Audio: Here you can select the preferred language for the audio
output.
 DVD menu: Here you can select the preferred language for the DVD
menus.
Video Settings
Aspect Ratio
Here you can adapt the output of the DVD-Player to the TV-aspect.
Concerning the background: If you do not have a wide screen TV the TVaspect will be 4:3. However, most feature films have an aspect of 16:9,
the image is therefore too wide for the TV-screen.
Here you can specify how the replay of the film is to be adapted to the
playback device:
 4:3: You will see the complete width of the film. The film is thus
reduced in size, whereby black bars appear below and above the film
 16:9: Select this option if you use a wide screen TV for replay. Please
note that films, that have been recorded with TV-aspect 4:3 can still
be replayed using aspect 4:3. This means, that replaying this film will
not require the complete wide screen area of the television.
TV-System
Match the output of the DVD-Player to the colour transfer system of
your replay device. The following options are available:
 NTSC: A system primarily used in North America.
 PAL: A system commonly used in Europe.
 AUTO: Select this setting if your replay device is a multi-system unit.
Video Output
Select the video output option for the playback device that is connected
and which you wish to use. Choosing the right signal format depends on
the type of connection and the playback device (see also the operating
manual of the replay unit).
 Composite: Choose this option if your replay device is connected to
the DVD-Player by means of a Composite-Video cable.
 RGB: Select this option if your playback device is connected to the
DVD player via the SCART connection.
 HD: Select this option if your playback unit is connected to a DVD
player via the HDMI connection.
English
49
 NOTE:
• If you would like to select the “RGB“ setting, please ensure that
your playback device supports this setting.
• By pressing the VIDEO button (Fig. 3/26) you can also switch
between the video output options. (Only in Stop Mode possible.)
HD Resolution
Here you can select the resolution supported by your playback device.
In order to achieve the best possible picture quality, we recommend the
AUTO setting.
 Auto: The maximum possible/supported resolution is set automatically.
 480p / 576p; 720p; 1080i; 1080p: The picture is displayed with the
selected resolution.
 NOTE:
The “HD“ menu can only be selected if in the “Video Output“ menu the
“HD“ option is activated.
Audio Setup
Digital Output
Here you specify the settings for the digital Audio output.
 Off: No digital audio signal is produced.
 PCM: Output of a digital Audio signal that is converted to a
2-channel signal. Use this setting if your amplifier is a two-channel
stereo amplifier.
 RAW: Output of a digital Audio signal. Use this setting if your amplifier is no two-channel stereo amplifier.
 NOTE:
• If there is no Audio output, even though you connected the DVDPlayer to an amplifier, you will most likely have chosen an incorrect
setting for the Audio output.
• Many TV sets only play back the digital audio signal via the HDMI
connection. If connecting via HDMI therefore, select the PCM
setting.
Downsampling
If the medium contains Dolby Digital - Dolby Surround sound this can
be spread over two stereo channels (including via the scart socket).
50
English
Password Setup Page
Parental Control
Some DVD contain information concerning the target group. This
method is comparable with the rating of cinema films (“Suitable only for
persons of 12 years and over“ e.g.).
If you have the child lock option activated a probably existing corresponding information is read from the DVD and compared with the
value pre-set by you. If a DVD is intended for an older age group than
the one pre-set by you, the DVD cannot be played. The following child
lock options are available:
 Kid Safe: Suitable for children.
 G: Suitable for all age groups.
 PG: The presence of parents is recommended. Some scenes may be
unsuitable for children.
 PG 13: The presence of parents is strictly recommended. Some scenes
may be unsuitable for children under the age of 13.
 PGR: The presence of parents is strictly necessary.
 R: Young persons under the age of 17 may only view this film in the
presence of an adult.
 NC17: Children and juveniles under the age of 17 are not allowed to
watch this film.
 Adult: The film must only be watched by adults.
In order to activate the individual parental control options, please proceed
as follows:
1. In the “Parental Control” line press the ENTER key (Fig. 3/14). A
window appears for entering the current password.
2. Enter the current password with the Numeric buttons and confirm
with the ENTER key. The master password is “8888“.
3. Press the ENTER key again (Fig. 3/14).
4. Now select the desired option and confirm with the ENTER key (Fig.
3/14).
Setting a Password
If you want to operate the DVD-Player with a child lock system, you
must first enter a password. This password safeguards the settings for
the child lock system, so that it can only be changed by yourself.
In this menu you can change the password for the child lock system.
In order to change the password, you must first enter the current password. The master password is “8888“.
 HINWEIS:
If you forgot your password, you can deactivate the child lock system
with this Master password.
Proceed as follows to change the password:
1. In the “Set Password“ line press the ENTER key (Fig. 3/14). A window
appears for entering the current password.
2. Enter the current password in the “Confirm Password” line with the
Numeric buttons (Fig. 3/30) on the remote control.
English
51
In order to prevent unauthorised individuals from reading the password, only the symbols “****“ are shown on the screen. Confirm your
entry with the ENTER key (Fig. 3/14).
3. In order to set the new password, press the ENTER key in the “Set
Password” line.
4. Enter the new password in the “New Password” line with the Numeric buttons on the remote control.
5. Confirm the new password by entering it again and then pressing
the ENTER button. This is then briefly confirmed by the words “Set
Password Successful“ on the screen.
Various Settings
Using Default Settings
Select the command “Use Default Settings/Yes“ if you would like to
return the device to the factory presets.
All settings that you have made are lost.
Screen saver
The player is able to display a still image for any time on the screen. This
can cause damage to the screen. It is therefore recommended to activate
the screen saver.
The following options are available:
 On: The screen saver is activated (default setting).
 Off: The screen saver is deactivated.
52
English
Troubleshooting
Before sending the machine to the Customer Services, use the following table to check whether you can rectify the
fault yourself.
Fault
No display
Possible cause
No power supply
No image displayed
on screen
no power supply/ mains
switch switched off
Video cable not correctly
connected
No response when
pressing button
no DVD/CD inserted
DVD/CD not compatible
DVD/CD incorrectly placed in
CD/DVD-tray
CD/DVD is dirty
CD/DVD is damaged
Incorrect settings
The child lock system is
activated
The wrong TV mode has been
selected.
Power supply problem or
static charging of appliance
No sound
Audio cable not connected
Amplifier switched off
Incorrect settings
Solution
WARNING:
Before troubleshooting, switch the player off.
Put the mains plug in correctly, if necessary, check the
socket is working with another appliance.
Switch the player on by the mains switch (Fig. 1/2).
WARNING:
Before troubleshooting, switch the player off.
Check the correct fit of the Video cable ï “Connecting
the Video cable“. Make sure that the jacks are tightly
in the sockets.
Insert a CD/DVD.
Use only compatible media (see ï “Technical data“).
Turn the CD/DVD around.
Clean the CD/DVD around.
Use a different CD/DVD.
Check the settings of your DVD-Player.
Deactivate the child lock. ï “Parental control“
Press the VIDEO (Fig. 3/26) button in stop mode in
order to change to TV mode.
Switch off the main switch and pull out the mains
plug. Insert the mains plug into the socket and switch
the player on again.
WARNING:
Before troubleshooting, switch the player off.
Video plug for transmission of the Video signal, you
must use and Audio cable in addition to the Video
cable ï “Connecting the Audio cable“.
If you use an amplifier for Audio output: check
whether the amplifier is switched on.
Check the settings of your DVD-Player.
 NOTE:
The remote control
does not work
wrong direction
too far away
Batteries empty
DVD cannot be
played
DVD has not been finalized
Unit in USB Mode
When connecting via HDMI, select the digital output
PCM in the audio menu.
The remote control is not pointed towards the DVDPlayer.
Make sure that the remote control is not further than
5 m away from the player.
Replace the batteries in the remote control
ï “Remote control battery installation“.
Use a finalized DVD.
Press the DVD/USB button in Stop mode (Fig. 3/16) to
switch to CD/DVD mode.
English
Disposal
53
At the end of the service life of the appliance, in particular if it is malfunctioning, make the appliance unusable by pulling the mains plug out
of the socket and separating the power cable. Dispose of the appliance
according to the environmental regulations applicable in your country.
Electrical waste may not be disposed of together with household waste.
For any advice regarding recycling, contact your local municipal authorities or your dealer.
Batteries
Notes on Handling Batteries:
 Keep batteries away from children. They are not a toy!
 Never throw batteries into a fire or immerse in water.
 When inserting a battery, ensure the correct polarity.
 Do not open the batteries by force.
 Avoid contact with metallic objects (rings, nails, screws et cetera).
There is a danger of short-circuiting!
 As a result of a short-circuit batteries may heat up considerably or
even catch fire. This may result in burns.
 If a battery leaks do not rub the liquid into your eyes or mucous
membranes. If hands come into contact with the liquid they should
be washed thoroughly and eyes rinsed out with clear water; if symptoms persist please consult a doctor.
 Used batteries should not be disposed of in the normal domestic
waste. Please return old batteries to an appropriate connection
point.
The following symbols are to be found on (rechargeable) batteries containing harmful substances:
Pb = contains lead
Cd = contains cadmium
Hg = contains mercury
Li = contains lithium
Declaration of conformity
ETV Elektro-Technische Vertriebsgesellschaft mbH hereby declares that
the device DVD 4550 HDMI is in conformity with the basic requirements
of the European guideline for electromagnetic compatibility (2004/108/
EG) and the low voltage guideline (2006/95/EG).
54
English
OSD Menu Overview
Language
Language
Subtitle
Audio
DVD menu
Video
Aspect Ratio
TV System
Video out
HD Resolution
Audio
Digital Output
Downsampling
Rating
Parental Control
Set Password
Misc
Use Default Setting
Screen saver
4:3
16:9
NTSC
PAL
AUTO
Composite
RGB
HD
Auto
480p / 576p
720p
1080i
1080p
Off
PCM
RAW
Off
On
1. Kid Safe
2. G
3. PG
4. PG-13
5. PG-R
6. R
7. NC-17
8. Adult
On
Off
GARANTIE-KARTE
Garantiebewijs • Carte de garantie
Certificato di garanzia • Tarjeta de garantia
Cartão de garantia • Guarantee card
Garantikort • Karta gwarancyjna • Záruční list
Garancia lap • Гарантийная карточка
DVD 4550 HDMI
24 Monate Garantie gemäß Garantie-Erklärung • 24 maanden
garantie overeenkomstig schriftelijke garantie • 24 mois de garantie
conformément à la déclaration de garantie • 24 meses de garantie
según la declaratión de garantía • 24 meses de garantia, conforme a
declaração de garantia • 24 mesi di garanzia a seconda della spiegazione
della garanzia • 24 months guarantee according to guarantee
declaration 24 måneders garanti i henhold til garantierklæring
24miesiącegwarancjinapodstawiekartygwarancyjnej• Záruka24mésíců
podle prohlášení o záruce • A garanciát lásd a használati utasításban
Гарантийные обязательства – смотри руководство пользователя
Kaufdatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier, Handtekening • Date d‘achat, cachet du revendeur, signature • Fecha de compra, Sello del vendedor, Firma • Data de compra, Carimbo do vendedor, Assinatura • Data dell‘aquisto, timbro del commerciante, firma • Purchase date, Dealer stamp,
Signature • Kjøpsdato, stempel fra forhandler, underskrift • Data kupna, Pieczątka sklepu, Podpis
• Datum koupě, Razítko prodejce, Podpis • A vásárlási dátum, a vásárlási hely bélyegzője, aláirás
Дата покупки, печать торговца, подпись
Elektro-technische
Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Elektro-technische Vertriebsges. mbH
Industriering Ost 40 • 47906 Kempen
Telefon 0 21 52/20 06-666
Hotline@etv.de
Stand 12/10
DVD 4550 HDMI
Download PDF

advertising
