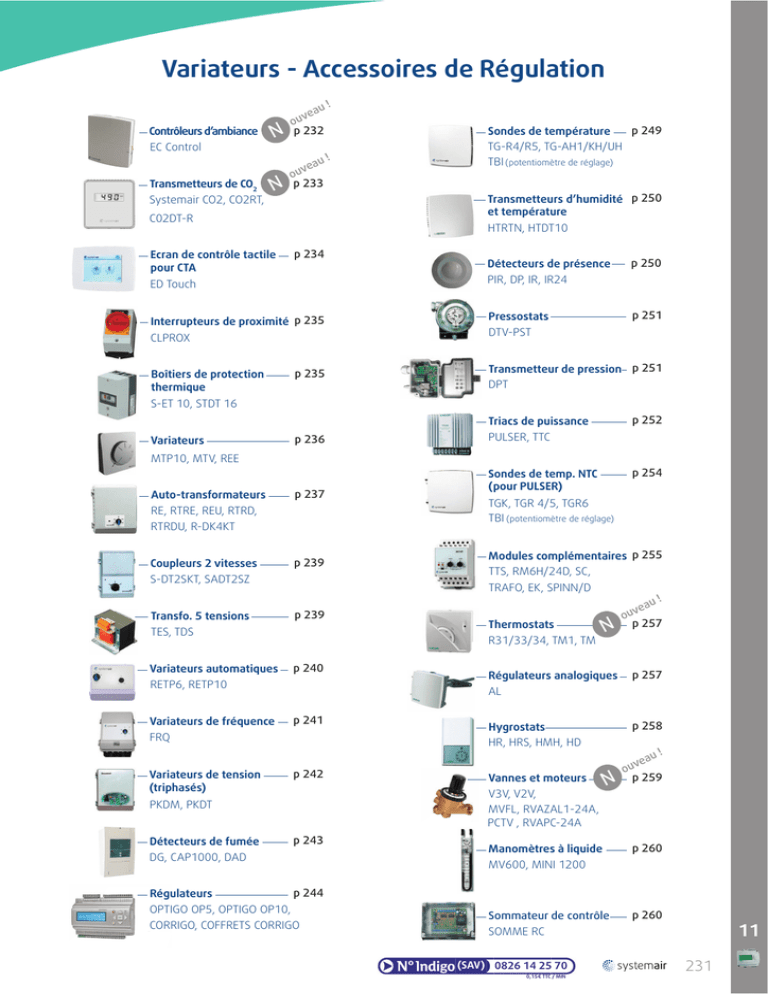

11. Variateurs - Accessoires de r gulation
Variateurs - Accessoires de Régulation |
Variateurs - Accessoires de Régulation
Contrôleurs d’ambiance
EC Control
N
Transmetteurs de CO2
Systemair CO2, CO2RT,
N
au
ve
ou
p 232
!
au
ve
ou
p 233
HTRTN, HTDT10
p 234
ED Touch
Interrupteurs de proximité p 235
CLPROX
Boîtiers de protection
thermique
p 249
Sondes de température
TG-R4/R5, TG-AH1/KH/UH
TBI (potentiomètre de réglage)
Transmetteurs d’humidité p 250
et température
C02DT-R
Ecran de contrôle tactile
pour CTA
!
p 235
Détecteurs de présence
PIR, DP, IR, IR24
p 250
Pressostats
DTV-PST
p 251
Transmetteur de pression p 251
DPT
S-ET 10, STDT 16
Variateurs
p 236
Triacs de puissance
PULSER, TTC
p 252
Sondes de temp. NTC
(pour PULSER)
p 254
MTP10, MTV, REE
Auto-transformateurs
RE, RTRE, REU, RTRD,
p 237
RTRDU, R-DK4KT
Coupleurs 2 vitesses
S-DT2SKT, SADT2SZ
p 239
p 239
Variateurs automatiques
RETP6, RETP10
p 240
Variateurs de fréquence
FRQ
p 241
p 242
PKDM, PKDT
Détecteurs de fumée
DG, CAP1000, DAD
p 243
p 244
Régulateurs
OPTIGO OP5, OPTIGO OP10,
CORRIGO, COFFRETS CORRIGO
CORRIGO
COFFRETS CORRIGO
Modules complémentaires p 255
TTS, RM6H/24D, SC,
TRAFO, EK, SPINN/D
Transfo. 5 tensions
TES, TDS
Variateurs de tension
(triphasés)
TGK, TGR 4/5, TGR6
TBI (potentiomètre de réglage)
Thermostats
R31/33/34, TM1, TM
N
!
au
ve
u
o
p 257
Régulateurs analogiques
AL
p 257
Hygrostats
HR, HRS, HMH, HD
p 258
Vannes et moteurs
V3V, V2V,
MVFL, RVAZAL1-24A,
PCTV , RVAPC-24A
N
!
au
ve
ou
p 259
Manomètres à liquide
MV600, MINI 1200
p 260
Sommateur de contrôle
SOMME RC
p 260
(SAV) 0826 14 25 70
0,15€ TTC / MIN
11
231
| Variateurs - Accessoires de Régulation / EC Control
EC Control
Nouveau !
Contrôleurs d’ambiance
•
Pilotage de moteur EC, moteur de registre 0-10V, vanne,
boite à débit variable ...
•
Boucle de régulation PI intégrée
•
Sonde de température intégrée (sauf pour le modèle “Universel 0-10V”
et “Humidité”)
•
Alimentation 230V
•
Existe en 4 versions :
Température, Humidité, Température/CO2, Universel (0-10V)
°C
%
CO 2
0-10V
GENERALITES
L’humidité, le taux de CO2 et bien entendu la température sont autant de composantes à maîtriser pour assurer une qualité
GɂDLUSHUPDQHQWH6\VWHPDLUDGRQFG«YHORSS«Oɂ(&&RQWUROXQRXWLOGHSLORWDJHDXWRQRPHVHWLQWHOOLJHQWDʾQGɂDGDSWHUOD
ventilation aux besoins et ainsi assurer une maîtrise constante de ces facteurs environnementaux.
Par sa fonction d’adaptation, cet accessoire est donc également synonyme d’économie d’énergie.
€
CARACTERISTIQUES TECHNIQUES
TA
TARIF
EC Control
Produits
Contrôleurs d'ambiance
EC Control - Universel 0-10V
EC Control - Température
EC Control - Humidité
EC Control - CO2 et Température
Prix en €
149,20
149,20
208,90
409,40
DIMENSIONS
Dimensions en mm
11
232
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Dimensions (H x L x P)
100 x 85 x 30,5
Tension
85 - 265 V
Fréquence
50/60 Hz
Puissance max. consommée
0.46 W
Plage de température
-20 / 50 °C
Consigne
5...30 °C
Systemair-E / CO2 RT / Systemair-1 / CO2 DT-R / Variateurs - Accessoires de Régulation |
Systemair-E / CO2 RT / Systemair-1 / CO2 DT-R
Transmetteurs de CO2
Caractéristiques communes
Plage de mesure CO2: 0…2000 ppm
Durée du calibrage: >5 ans (pas de calibrage à l’installation)
Précision de la mesure: <50 ppm +2% de la valeur lue à 20°C
T° d’utilisation: -5…55°C
Transmetteurs CO2 muraux
Systemair-E CO2
Systemair-E-D CO2
Nouveau !
CO2 RT-R
CO2 RT-RD
€
TARIF
Produits
Transmetteurs de CO2
muraux 0-2000 ppm
Systemair-E CO2 Mural
Systemair-E-D CO2 0XUDODIʾFKHXU
CO2RT-R Ambiance
CO2RT-RD $PELDQFHDIʾFKHXU
Prix en €
z
724,20
783,90
780,80
826,70
zEn stock
6WRFN¢FRQʾUPHU
Montage mural sortie 0-10VDC
7UDQVPHWWHXUVDQVDIʾFKHXU6\VWHPDLU(&22
7UDQVPHWWHXUDYHFDIʾFKHXU6\VWHPDLU('&22
Alimentation : 24VAC
Consommation : 0,7W
Sortie signal CO2: 0-10V DC
Indice de protection: IP 50
Montage mural sortie contact inverseur
7UDQVPHWWHXUVDQVDIʾFKHXU&22RT-R
7UDQVPHWWHXUDYHFDIʾFKHXU&22RT-RD
Alimentation : 24VAC/15-30VDC
Consommation : 3VA
Sortie: Contact inverseur 50VAC/60VDC
Plage de réglage: 0…100% de la valeur du capteur
Réglage hystérésis: 0…75% de la valeur du capteur
Indice de protection: IP30
Transmetteurs CO2 de gaines
Systemair-1 CO2
CO2DT-R
Nouveau !
Produits
Transmetteurs de CO2
pour gaine 0-2000 ppm
Systemair-1 CO2 Gaine
CO2DT-R Gaine
Prix en €
522,60
1 127,80
zEn stock
6WRFN¢FRQʾUPHU
Montage en gaine sortie 0-10VDC
Transmetteur: Systemair-1 CO2
Alimentation : 24VAC
Consommation : 0,7W
'LDPªWUHGHʾ[DWLRQPP
Indice de protection: IP20
Montage en gaine sortie contact inverseur
Transmetteur: CO2DT-R
Alimentation : 24VAC/15-30VDC
Consommation : 3VA
'LDPªWUHGHʾ[DWLRQPP
Sortie: Contact inverseur 50VAC/60VDC
Plage de réglage: 0…100% de la valeur du capteur
Réglage hystérésis: 0…75% de la valeur du capteur
Indice de protection: IP65 (boîtier sur le dessus, sinon IP20)
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
233
| Variateurs - Accessoires de Régulation / ED Touch
ED Touch
Ecran de contrôle tactile pour centrale de traitement d‘air
ɉ8WLOLVDWLRQVLPSOHLG«DOHSRXUOɂXWLOLVDWHXUʾQDO
• Réglage des vitesses de ventilation (arrêt, auto, relance)
• Décalage de la consigne de température (+/- 3°C)
ɉ$IʾFKDJHGHVWHPS«UDWXUHV
H[W«ULHXUHVRXIʿDJHDPELDQFHUHSULVH
ɉ$IʾFKDJHGXQXP«URGHW«O«SKRQHGHODVRFL«W«GHPDLQWHQDQFH
en cas d’alarme critique
GENERALITES
/ɂ('WRXFKHVWXQHFRPPDQGHWDFWLOHSRXUFHQWUDOHGRXEOHʿX[SHUPHWWDQWXQFRQWU¶OHVLPSOHHWLQWXLWLIGHVSDUDPªWUHVGHYHQWLODWLRQ
et de température, grâce à son interface couleur entièrement tactile et animée. La puissance de son signal lui confère l’avantage d’une
installation jusqu’à 100 mètres de la centrale de traitement d’air par un simple câble.
Avec un code, il est aussi possible d’accéder aux menus de maintenance de la centrale.
Les centrales compatibles avec ce système sont les suivantes :
TOPVEX - Rotovex - DV/TIME - DV Compact - TA
€
TA
TARIF
Produit
Prix en €
Ecran de contrôle tactile
ED-Touch
316,80
CARACTERISTIQUES TECHNIQUES
ED Touch
Dimensions (H x L x P)
120 x 90 x 27 mm
Écran
TFT-LCD 4:3
Résolution
320x240
Rétroéclairage
LED
Alimentation / Consommation
24 V / 50 mA
Connexion
Câble de type paire torsadée, 0.25 mm2
Classe de protection
IP30
11
234
(SAV) 0826 14 25 70
0,15€ TTC / MIN
CLPROX - S-ET 10 - STDT16 / Variateurs - Accessoires de Régulation |
CLPROX
Interrupteurs de proximité (mono ou triphasés)
• Fonction marche/arrêt
• Verrouillage par cadenas
• Installation en extérieur
€
TARIF
CARACTERISTIQUES TECHNIQUES
Produits
Prix en €
Interrupteurs de proximité IP54
z
CLPROX20 (6.5kW)
87,00
z
149,90
CLPROX32 (15kW)
z
238,40
CLPROX63 (37kW)
CLPROX100 (50kW)
367,00
zEn stock
6WRFN¢FRQʾUPHU
Type
Tension
(V)
Intensité maxi
(A)
IP
Dimensions
(H x L x P) (mm)
CLPROX 20
400 3~N
20 (6,5kW-400V)
54
138 x 78 x 130
CLPROX 32
400 3~N
32 (13kW-400V)
54
160 x 100 x 80
CLPROX 63
400 3~N
63 (37kW-400V)
54
160 x 240 x 95
CLPROX 100
400 3~N
100 (50Kw-400V)
54
160 x 240 x 125
Intensité maxi
(A)
IP
Dimensions
(H x L x P) (mm)
10
54
145 x 90 x 86
S-ET 10
Boitier de protection thermique (monophasé)
• Protection thermique du moteur pour toutes les
plages de fonctionnement
• Fonction marche/arrêt
• Installation en extérieur
• Signalisation du défaut à distance (avec accessoire K)
• 10 A
€
TARIF
CARACTERISTIQUES TECHNIQUES
Produits
Prix en €
Boitier de protection thermique
monophasé IP55
S-ET10
112,10
Contact de renvoi d'alarme
K
48,90
Type
Tension
(V)
S-ET 10
230
K
Contact pour renvoi d’alarme pour modèle STDT 16 et S-ET 10
STDT 16
Boitier de protection thermique (triphasé)
Alimentation
3~ 400V
• Protection thermique du moteur pour toutes les plages
de fonctionnement
1
2
3
TB
2
4
6
TK
L1
L2
L3
• Fonction marche/arrêt
• Installation en extérieur
TB
• Signalisation du défaut à distance (avec accessoire K)
• 10 A
€
TARIF
TK
Moteur triphasé avec
protection thermique
CARACTERISTIQUES TECHNIQUES
Produits
Prix en €
Boitier de protection thermique
triphasé IP55
STDT-16
282,10
Contact de renvoi d'alarme
K
48,90
Type
Tension
(V)
STDT 16
400 3~
K
Intensité maxi
(A)
IP
Dimensions
(H x L x P) (mm)
16
55
145 x 90 x 87
Contact pour renvoi d’alarme pour modèle STDT 16 et S-ET 10
(SAV) 0826 14 25 70
0,15€ TTC / MIN
235
11
| Variateurs - Accessoires de Régulation / MTP10 - MTV - REE
MTP10 - MTV
Potentiomètre pour variation moteur EC
• Pour moteur EC
€
• Variateurs 0-10 V
• Alimentation 230 V pour le modèle MTV
Produits
• Etanchéïté de type IP 44
Exemple
Bornier commande
MUB 630 EC
GND
5
2
GND
0-10V OUT
4
3
0-10V IN
+10V IN
3
4
+10V OUT
250 VAC
MAXI 4A
2
1
Prix en €
Variateurs
pour moteurs EC
MTP10
MTV1/010V
Dimensions
LxHxP (mm): 82x82x65
MTP10
TARIF
zEn stock
6WRFN¢FRQʾUPHU
z
z
84,70
116,10
Exemple
Bornier commande
DVC
MTV10
GND
5
2
GND
0-10V OUT
4
3
0-10 IN
230V
IN
2
Contact disponible pour
asservissement M/A du
ventilateur.
1
Alimentation
230 VAC
REE
Variateurs de tension (monophasés)
• Marche-arrêt
€
• Variation linéaire 100 à 0 %
• Protection par fusible interne
Produits
Dimensions
LxHxP (mm): 82x82x65
Neutre
L
N
N
N
Sortie 230V
asservie 1A max
Alim 230V
Alimentation
230V~
11
236
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
Variateurs
pour moteurs monophasés
1A maxi
z
REE 1
93,60
2A maxi
z
REE 2
120,40
4A maxi
z
REE 4
202,00
Ventilateur
Monophasé
Sortie Moteur
TARIF
zEn stock
6WRFN¢FRQʾUPHU
RE - RTRE - REU / Variateurs - Accessoires de Régulation |
RE - RTRE - REU
Auto-transformateurs monophasés
RE
• 5 Vitesses présélectionnées
(80V; 105V; 130V; 160V; 230V)
• Voyant de fonctionnement
• Commande en façade
• Sortie auxiliaire (230V) pour
RE
1.5
3
5
7
V(50/60Hz)
230
230
230
230
1.5
3
5
7
A
HxLxP
105x200x105 105x200x105 105x200x105 105x275x145
kg
1.5
2.5
4.1
7.5
IP
54
54
54
54
asservissement
RTRE
• 5 Vitesses présélectionnées
(80V; 105V; 130V; 160V; 230V)
• Voyant de fonctionnement
• Commande en façade
RTRE
1.5
3
5
7
V(50/60Hz)
230
230
230
230
1.5
3
5
7
A
HxLxP
105x200x105 105x200x105 105x200x105 105x275x145
kg
1.6
2.6
4.2
7.6
IP
54
54
54
54
• Sortie auxiliaire (230V) pour
asservissement.
• Protection thermique intégrée
(TK-TK)
• Asservissement par contact sec
extérieur
REU
• 2 Vitesses sur 5 tensions
présélectionnées
(80V; 105V; 130V; 160V; 230V)
• Voyant de fonctionnement
REU
1.5
3
5
7
V(50/60Hz)
230
230
230
230
1.5
3
5
7
A
HxLxP
105x200x105 105x200x105 105x200x105 105x275x145
kg
1.6
2.6
4.2
7.6
IP
54
54
54
54
• Commande en façade
• Asservissement par contact
sec extérieur
RACCORDEMENTS
€
TARIF
Produits
Prix en €
Autotransformateurs
monophasés 5 vitesses
z
RE 1,5
RE 3
RE 5
RE 7
Autotransformateurs
monophasés 5 vitesses
avec protection thermique
RTRE 1,5
z
RTRE 3
z
RTRE 5
RTRE 7
Autotransformateurs
monophasés 2x5 vitesses
avec protection thermique
REU 1,5
REU 3
REU 5
REU 7
zEn stock
6WRFN¢FRQʾUPHU
(SAV) 0826 14 25 70
0,15€ TTC / MIN
189,40
224,30
280,90
456,40
235,60
287,70
356,80
470,70
266,50
431,60
483,20
627,90
11
237
| Variateurs - Accessoires de Régulation / RTRD - RTRDU - R-DK4KT
RTRD - RTRDU - R-DK4KT
Auto-transformateurs triphasés
RTRD
• 5 Vitesses présélectionnées
(90V; 140V; 180V; 230V; 400V)
RTRD
V
(50/60Hz)
• Protection thermique intégrée (TK-TK)
A
• Voyant de fonctionnement
HxLxP
• Commande en façade
2
4
7
14
400
400
400
400
2
4
7
14
190x255x135 262x309x160 262x309x160 400x290x166
kg
7.5
12.5
18
30
IP
54
21
21
21
• Sortie auxiliaire (230V) pour asservissement
(modèles 4, 7, 14 Ampères)
• Asservissement par contacts secs extérieurs
RTRDU
RTRDU
• 2 Vitesses sur 5 tensions présélectionnées
(90V; 140V; 180V; 230V; 400V)
V(50/60Hz)
A
HxLxP
2
4
7
400
400
400
2
4
7
190x255x135 262x309x160 262x309x160
• Protection thermique intégrée (TK-TK)
kg
7.5
12.5
18
• Voyant de fonctionnement
IP
54
21
21
• Commande en façade
• Sortie auxiliaire (230V) pour asservissement
• Asservissement par contact sec extérieur
R-DK4KT
R-DK4KT
• 5 Vitesses présélectionnées
Spécial Moteurs EX
• Commande en façade
4
HxLxP
• Spécialement conçu pour les moteurs Ex à
• Voyant de fonctionnement
400
A
(90V; 140V; 180V; 230V; 400V)
sécurité augmentée
4
V(50/60Hz)
262x309x160
kg
12.5
IP
21
A installer hors de
l’enceinte à risques
d’explosion !
• Protection thermique intégrée (P1-P2)
€
RACCORDEMENTS
TARIF
Produits
Prix en €
Autotransformateurs
triphasés 5 vitesses
avec protection thermique
RTRD 2
RTRD 4
RTRD 7
RTRD 14
Autotransformateurs
triphasés 2x5 vitesses
avec protection thermique
RTRDU 2
RTRDU 4
RTRDU 7
Autotransformateur
avec protection thermique
Pour ventilateurs Ex
R-DK4KT
zEn stock
6WRFN¢FRQʾUPHU
11
238
(SAV) 0826 14 25 70
0,15€ TTC / MIN
593,30
870,40
1 061,00
1 698,40
1 338,60
1 459,50
1 762,20
1 094,40
S-DT2SKT - SADT2SZ - TES - TDS / Variateurs - Accessoires de Régulation |
S-DT2SKT - SADT2SZ
Coupleurs 2 vitesses pour moteurs 400V étoile/triange
• Spécialement conçus pour les moteurs triphasés Systemair
• Commande en façade
• Voyant de fonctionnement
• Fonctionnement manuel ou automatique
• Protection thermique du moteur intégrée (thermocontacts)
S-DT2SKT
SADT2SZ
CARACTERISTIQUES TECHNIQUES
€
S-DT2SKT
SADT2SZ
400V 3~+N
400V 3~+N
50/60 Hz
50/60 Hz
Puissance maxi moteur
4 kW
4 kW
Indice de protection
IP54
IP54
Manuelle
Contact ext.
40°C
40°C
Marche/Arrêt
Arrêt/PV/GV
Alimentation
Fréquence
Commande PV/GV
Température maxi d’utilisation
Commande en façade
TARIF
Produits
Prix en €
Coupleurs 2 vitesses
étoile/triangle
Manuel
S-DT2SKT
Automatique
SADT2SZ
381,40
764,50
RACCORDEMENTS ÉLECTRIQUES
S-DT2SKT
Moteur Triphasé
Contact
Externe
Moteur Triphasé
TES - TDS
Transformateurs 5 tensions à cabler (pour armoire)
CARACTERISTIQUES TECHNIQUES
Type
Tension
entrée
V 50Hz
Intensité
Classe Poid
max A
h
b
b1
t
t1
Ød
€
TARIF
Monophasé
TES 022A5
230
2.2
B
2
85
85
64
75
49
5X9
Produits
TES 030A5
230
3
B
2
85
85
64
85
60
5X9
TES 040A5
230
4
B
3
100
100
84
90
70
6X11
TES 05OA5
230
5
B
3.5
100
112
84
95
70
6X11
TES 070A5
230
7
B
3.5
100
107
84
95
70
6X11
TES 100A5
230
10
B
4
120
112
90
90
70
6X11
Transformateurs monophasés
5 tensions
TES 022A5
145,80
TES 030A5
168,60
TES 040A5
201,80
TES 050A5
244,10
TES 070A5
337,10
TES 100A5
475,10
Transformateurs triphasés
5 tensions (composés de
2 transformateurs)
TDS 010A5
286,70
TDS 030A5
468,30
TDS 040A5
573,30
TDS 050A5
699,40
TDS 070A5
784,30
TDS 110A5
1 004,40
Triphasé
TDS 010A5
400
1
B
2.5
85
80
56
65
45
5X9
TDS 030A5
400
3
B
6.4
95
98
84
107
72
6X11
TDS 040A5
400
4
B
9.1
110
107
84
110
85
6X11
TDS 050A5
400
5
B
8.1
110
120
90
95
70
6X11
TDS 070A5
400
7
B
11.7 115
122
90
115
90
6X11
TDS 110A5
400
11
B
12.8 115
122
90
127
102 6X11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
239
11
| Variateurs - Accessoires de Régulation / RETP6 - RETP10
RETP6 - RETP10
Variateurs automatiques monophasés
• Régulation sur :
- la pression
- la température
- 0-10 V
• Régulation et puissance dans le même coffret
GENERALITES
La gamme des variateurs RETP6 et RETP10 permet la régulation automatique de 20 à 100% des ventilateurs à moteur à
rotor extérieur Systemair en monophasé, pour une intensité
maximale de 6 et 10 ampères.
-Leur emploi est recommandé pour ajuster le débit préciséPHQWDX[EHVRLQVSRQFWXHOVDʾQGɂ«YLWHUGHVG«SHUGLWLRQVHW
une consommation de chauffage inutile.
On les utilise également pour évacuer une accumulation de
chaleur et imposer une température constante dans un local
technique (local onduleur, pièce informatique ou électrique,
shelter, tunnel avec condenseurs, ...).
Les caractéristiques communes sont les suivantes :
-Alimentation 220/240V, monophasé 50/60Hz.
-Courant 0.2/6 ou 0.2/10 ampères.
%R°WLHU,3SODVWLTXHDQWLFKRFFRORULVJULVʾ[DWLRQVDLOOLH
-Protection moteur PMI par raccordement des bornes TK.
-Fusible de protection interne.
-Possibilité de passer en commande manuelle.
-Voyant de défaut.
-Antiparasitage suivant la norme EN 50081-1 et
EN 50082-2.
CARACTERISTIQUES TECHNIQUES
€
Unité
RETP6
RETP10
Tension
V
230
Fréquence
Hz
50/60
Intensité max.
A
Intensité mini.
A
0,2
Régulation de la
tension de sorite
%
20...100
Intensité disp. sorti
mA
10
IP
54
Protection
Poids
6
Produits
2
mm
223x200x131
zEn stock
6WRFN¢FRQʾUPHU
241x284x132
SCHEMA ELECTRIQUE
Contact alarme
250VAC 5A maxi
N
N
L1
L1
U1
U1
U2
U2
11
12
14
TB
TB
D1
D1
A1
GND
E1
GND
24V
M/A
+
Alimentation
1~230V
11
240
L
N
TK
+
Entrée 0-10V
ou
Sonde de température
TK
Moteur monophasé
avec protection thermique
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
Variateurs automatiques
6 ampères
RETP6
913,50
10 Ampères
RETP10
1 091,90
Sonde de température 0-60°C
z
TFR
57,90
Transmetteur de pression
z
DPT
630,00
10
kg
Dim. (LxHxP)
TARIF
GND
FRQ / Variateurs - Accessoires de Régulation |
FRQ
Variateurs de fréquence
• Optimisés pour les moteurs à rotor extérieur
• Version 5 vitesses ou 0-10V
• Protection thermique moteur par contact ou thermistance
• Deux modèles: 4 et 10 Ampères
GENERALITES
Les FRQ5S (5 vitesses) et FRQS (0-10V) sont des variateurs de fréquence conçus pour une utilisation avec tout type de
PRWHXU/ɂXWLOLVDWLRQGɂXQʾOWUH6LQXVPXOWLSRODLUHSHUPHWOɂXWLOLVDWLRQGHVYDULDWHXUVVDQVF¤EOHEOLQG«HWVDQVOLPLWDWLRQGH
longueur. Les FRQ peuvent être installés sur des réseaux existants et piloter plusieurs ventilateurs à la fois.
Ils peuvent aussi être commandés par un contact sec externe et renvoyer une information de défaut.
La protection moteur peut être selon le paramétrage en fonction d’une entrée thermistance TP ou d’une entrée contact TB.
VERSIONS
Le FRQ5S est conçu pour un fonctionnement à 5 vitesses via une commande manuelle en façade de coffret. Ils existent en deux
versions 4 et 10 Ampères.
Etage 0= 0Hz, étage 1= 10Hz, étage 2= 20Hz, étage 3= 30Hz, étage 4= 40Hz, étage 5= 50Hz.
Le FRQS est destiné à un pilotage par signal de commande externe 0-10V. Ils existent en deux versions 4 et 10 Ampères.
Il peut être piloté par un régulateur externe (Optigo, Corrigo) ou par un simple potentiomètre.
€
CARACTERISTIQUES TECHNIQUES
Type
Alimentation
FRQ5S
FRQS
3~ 208…408V 50/60Hz
3~ 208…408V 50/60Hz
Puissance maxi (4A/10A)
1,5 kW / 4 kW
1,5 kW / 4 kW
Manuel 5 Vitesses
Signal externe 0-10V
60/160 W
60/160 W
Indice de protection IP
IP54
IP54
Poids Kg
2,4
5,4
Type commande
Dissipation maxi (4/10A)
Températures d’utilisation
Conformité CEM
0 à 40°C
0 à 40°C
EN 61000-6-3 (Emission)
EN 61000-6-3 (Emission)
EN 61000-6-2 (immunité)
EN 61000-6-2 (immunité)
Dimensions H x L x P (4A)
302 x 250 x 212
302 x 250 x 195,5
Dimensions H x L x P (10A)
302 x 250 x 212
302 x 250 x 195,5
Produits
zEn stock
6WRFN¢FRQʾUPHU
Contact alarme
250 VAC 2A maxi
L1
L2
L3
U
Alimentation
3x400V
L1
V
W
13
14
L2 L3 TK TK
Moteur triphasé
avec protection
thermique
Prix en €
Variateurs de fréquence
5 vitesses
FRQ5S-4A
FRQ5S-10A
0-10V*
FRQS-4A
FRQS-10A
*Commande 0-10V
MTP10
MTV1/010V
Régulateur
Optigo OP5
Transformateur
TRAFO15/D
Transmetteur de pression
DPT
FRQS 4/10A
FRQ5S 4/10A
TARIF
2 171,40
2 488,00
2 022,10
2 442,80
z
z
84,70
116,10
z
353,60
z
119,20
z
630,00
Contact alarme
250 VAC 2A maxi
TB/TP
TB/TP
E1
D1
GND
M/A
10V 24V
L1
L2
L3
U
Alimentation
3x400V
L1
V
W
13
14
L2 L3 TK TK
Moteur triphasé
avec protection
thermique
TB/TP
TB/TP
E1
D1
1
2
GND 10V 24V
3
4
MTP10
5
11
Attention: Ne convient pas aux réseaux IT
(SAV) 0826 14 25 70
0,15€ TTC / MIN
241
| Variateurs - Accessoires de Régulation / PKDM - PKTD
PKDM - PKDT
Variateurs de tension triphasés
• Variation de 0 à 100 % en triphasé
• Deux modèles 5 et 12 ampères
• Régulateur de température intégré
• Protection thermique du moteur
GENERALITES
Les PKDM et PKDT sont des variateurs de vitesse 0-100 %,
triphasés.
Ils sont équipés de thyristors pour la variation des moteurs
triphasés variables en tension. Ils permettent la variation de
vitesse manuelle de ventilateurs à l’aide d’un potentiomètre. Ils peuvent effectuer un contrôle à deux vitesses par
temporisateur ou thermostat (contact libre de potentiel). Ils
peuvent être pilotés par l’intermédiaire d’un signal externe
0-10 V délivré par un régulateur externe, ou une sonde de
température. La protection thermique du moteur peut être
raccordée aux bornes TK du variateur.
Variation par signal externe 0-10 V
Le fonctionnement des variateurs peut être contrôlé par un
signal externe 0-10V.
Variation en fonction de la température
Les PKDM et PKDT sont équipés d’un régulateur proportionnel permettant de faire varier le débit d’un ventilateur en
fonction d’une élévation ou d’un abaissement de température de 0 à 60 °C. Il est nécessaire de raccorder une sonde
du type TFR (à commander séparément).
Variation manuelle
Les PKDM et PKDT permettent une variation manuelle de 0 à
100 % grâce à un potentiomètre interne ou déporté POTI10K
à commander séparément.
Variation en fonction de la pression
Pour effectuer une variation de vitesse en fonction de la
pression, il est nécessaire d’associer le variateur à un régulateur PI externe (Optigo) et à un transmetteur de pression
(DTL).
€
CARACTERISTIQUES TECHNIQUES
Alimentation
Fréquence
PKDT 5Z
PKDM12
3x400V+ Neutre
3x400V+ Neutre
50/60Hz
50/60Hz
5A
12A
0,2A
0,2A
Tension de sortie régulée
0-100%
0-100%
Entrée signal externe
0-10VDC
0-10VDC
10VDC
10VDC
Intensité maxi
Intensité mini moteur
7HQVLRQʾ[HGHVRUWLHGLVSRQLEOH
Tension proportionnelle de sortie disponible
0-10VDC
0-10VDC
Dissipation maximale
40W
55W
Température ambiante maximale
40°
40°
Humidité relative maximale
Poids
Dimensions LxHxP mm
Indice de protection
85%
85%
2.3 kg
3.9 kg
240x284x115
270x316x143
IP54
IP54
POTI 10K
DPT
11
242
Produits
Variateur triphasé 5A
PKDT 5Z
Variateur triphasé 12A
PKDM12
Sonde de température 0-60°C
z
TFR
Potentiomètres 10K
z
MTP10
POTI10K
Régulateur de pression 0-10V
z
Optigo OP5
Transmetteurs de pression 0-10V
DTL05/05 (-50/+50Pa)
DTL1 (0-100Pa)
DTL3 (0-300Pa)
DTL5 (0-500Pa)
DTL10 (0-1000Pa)
Transmetteur de pression
z
DPT
Kit tube + 2 prises de pression
z
ANS
zEn stock
6WRFN¢FRQʾUPHU
ACCESSOIRES
TFR
TARIF
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
1 437,70
2 103,00
57,90
84,70
47,40
353,60
685,60
449,90
449,90
449,90
449,90
630,00
21,70
DG - CAP100 - DAD / Variateurs - Accessoires de Régulation |
DG - CAP100
Détecteurs de fumée
• Détecteurs optiques conformes à la norme NFS 61-950
ɉ *UDQGHʾDELOLW«JU¤FH¢OɂXWLOLVDWLRQGHFKDPEUHVGLVWLQFWHV
• Modèle plafonnier (CAP100) livré avec socle
DG
• Modèle pour gaine (DG) prêt à assembler
CAP100
CARACTERISTIQUES TECHNIQUES
€
Température d’utilisation
-10 à + 60°C
Hygrométrie
<90% à 40°C
Alimentation
24 VCD
Réglages
Usine
Consommation maxi (courant d’alarme)
24mA
Fixation socle
Fixation détecteur sur socle
TARIF
Produits
Prix en €
Détecteur pour montage en gaine
z
DG
617,90
Détecteur plafonnier
CAP100
166,10
par vis
zEn stock
6WRFN¢FRQʾUPHU
1/4 tour
DAD
Détecteur autonome - Déclencheur DAD secouru
• Conformes aux normes NFS 61961
• Associativité avec de nombreux détecteurs
• Détection d’anomalies intégrée et simple d’utilisation
• Fonctionnement possible avec 2 détecteurs (CAP100 ou DG)
• Livré avec bombe test
• Secouru (batterie 12V)
CARACTERISTIQUES TECHNIQUES
TYPE DAD
Alimentation
Indice de protection
Nombre maxi de détecteurs
Nombre maxi de déclencheurs manuels
Nombre d’organes asservis
Contact d’alarme NO/NF
Sensibilité aux micro coupures
Dimensions (LxHxP)
Poids
€
TARIF
L1 secouru
230V-1
IP 42
2 en boucle
3
3 (4,5 Watts maxi)
1 (48V 1A maxi)
Produits
Détecteur Autonome
Déclencheur DAD secouru
z
DAD CARAÏBES
zEn stock
6WRFN¢FRQʾUPHU
Prix en €
359,30
Nulle
195x205x70
3,2 kg
Autonomie
4h
Batteries
2x12V 1,2Ah
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
243
| Variateurs - Accessoires de Régulation / OPTIGO OP5
OPTIGO OP5
Régulateur (Mode température)
• Montage sur rail DIN
ɉ $IʾFKDJH/&'U«WUR«FODLU«
ɉ &RQʾJXUDWLRQVLPSOHHWLQWXLWLYH
• Large choix d’applications
• Entrée sonde PT1000
€
CONTROLE DE BATTERIES TERMINALES EN TEMPERATURE
Régulateur pour montage sur rail DIN permettant le contrôle de batteries terminales.
Il dispose d’un écran de contrôle et d’un
ERXWRQGHFRQʾJXUDWLRQ/DFRQʾJXUDWLRQ
est de type «push and play». Les symboles
sont automatiquement disponibles à l’écran
pour l’utilisateur. Il permet le contrôle en
température de:
• Une batterie chaude
• Une batterie froide
• Une batterie chaude et une batterie froide
• Deux batteries chaudes en cascade
• Deux batteries froides en cascade
• Une batterie chaude et un registre de
mélange
• Une batterie froide et un registre de
mélange
• Une batterie en mode «change-over».
Le contrôle des équipements se fait par
l’intermédiaire de sorties analogiques
0...10V à raccorder sur les entrées de moteur de vanne, triac de puissance, moteur
de registre.
Le régulateur est de type PI, la bande
proportionnelle ainsi que le temps
d’intégration sont ajustables. De même
SRXUOHVFRQʾJXUDWLRQV¢GHX[VRUWLHV
(chaud et froid), la zone neutre est
ajustable.
Une entrée digitale (Contact sec pessostat)
doit être raccordée pour un contrôle de
retour de marche ventilateur.
(QFDVGHFRQʾJXUDWLRQmFKDQJHRYHU}
une entrée est à disposition pour le raccordement d’une sonde de température d’eau
(TG-AH/PT1000) ou d’un thermostat de
contact sec. La température d’eau mesurée
déterminera le mode de fonctionnement
entre chaud et froid.
Produits
Régulateur
Optigo OP5
Accessoires
DONNEES TECHNIQUES
zEn stock
6WRFN¢FRQʾUPHU
BORNES
1-2-3
24 V AC_15% (via transformateur TRAFO15/D)
Consommation
4 VA
Température maxi. de fonctionnement
0...50°C
Température maxi. de stockage
-40...50°C
Humidité maxi. de fonctionnement
90%HR
Montage
Fixation sur rail DIN
Indice de protection
IP 20
Écran
Ecran rétro éclairé numérique et graphique
ENTREES
Entrée analogique
BORNES
AI (I)
PT1000 (Sonde de gaine TG-KH/PT1000 ou ambiance TG-R5/PT1000)
DI (I)
41-42
Contact sec (Pressostat débit d’air DTV200)
Entrée universelle
UI (I)
43-44
0-10V ou contact sec suivant application
SORTIES
Sorties analogique
11
50-51
Entrée digitale
Modes de contrôle de T°
244
BORNES
20-21 et 20-22
0-10V protégées contre les courts circuits
Contrôle en chaud et/ou froid
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
z
353,60
Prix en €
Sonde d'ambiance
z
TG-R5/PT1000
76,60
Sonde d'applique
z
TG-AH1/PT1000
216,40
Sonde de gaine
z
TG-KH/PT1000
109,80
Sonde extérieure
TG-UH/PT1000
96,70
Vannes 3 voies motorisées (0-10V)
V3V-505-10
421,60
V3V-506-10
421,60
z
467,40
V3V-509-10
z
V3V-510-10
467,40
z
467,40
V3V-511-10
z
467,40
V3V-512-10
z
467,40
V3V-513-10
z
611,70
V3V-517-10
z
611,70
V3V-518-10
Transformateurs
z
TRAFO15/D
119,20
TRAFO40D
126,70
CARACTERISTIQUES TECHNIQUES
Alimentation
TARIF
Alarmes
OPTIGO OP5 / Variateurs - Accessoires de Régulation |
OPTIGO OP5
Régulateur (Mode CO2 / Hygrométrie / Pression)
• Montage sur rail DIN
ɉ $IʾFKDJH/&'U«WUR«FODLU«
ɉ &RQʾJXUDWLRQVLPSOHHWLQWXLWLYH
• Large choix d’applications
• Entrée analogique 0-10V
€
CONTROLE EN FONCTION DU CO2
Le régulateur permet le contrôle de ventilateurs avec variateur de vitesse ou registre en fonction du taux de CO2.
,OGLVSRVHGɂXQ«FUDQGHFRQWU¶OHHWGɂXQERXWRQGHFRQʾJXUDWLRQ/DFRQʾJXUDWLRQHVWGHW\SH
« push and play ». Les symboles sont automatiquement disponibles à l’écran pour l’utilisateur.
Il permet le contrôle en fonction du CO2 de:
• Un ventilateur équipé d’un variateur de vitesse avec entrée 0...10V
• Un registre de mélange.
CONTROLE EN FONCTION DU TAUX HR%/ Contrôle sur T°C
Le régulateur permet le contrôle de ventilateurs (avec variateur de vitesse) ou registre en
IRQFWLRQGXWDX[GɂK\JURP«WULH,OGLVSRVHGɂXQ«FUDQGHFRQWU¶OHHWGɂXQERXWRQGHFRQʾJXUDWLRQ/DFRQʾJXUDWLRQHVWGHW\SH
« push and play ». Les symboles sont automatiquement disponibles à l’écran pour l’utilisateur.
Il permet le contrôle en fonction du taux HR% de:
• Un ventilateur équipé d’un variateur de vitesse avec entrée 0...10V
• Un registre de mélange.
CONTROLE EN FONCTION DE LA PRESSION Pa
Régulateur pour montage sur rail DIN permettant le contrôle de ventilateurs (avec variateur
de vitesse) ou registre en fonction d’une pression Pa. Il dispose d’un écran de contrôle et d’un
ERXWRQGHFRQʾJXUDWLRQ/DFRQʾJXUDWLRQHVWGHW\SHmSXVKDQGSOD\}/HVV\PEROHVVRQW
automatiquement disponibles à l’écran pour l’utilisateur. Il permet le contrôle en fonction de la
pression Pa de:
• Un ventilateur équipé d’un variateur de vitesse avec entrée 0...10V
• Un registre d’équilibrage.
CARACTERISTIQUES TECHNIQUES
DONNEES TECHNIQUES
1-2-3
Régulateur
Optigo OP5
Accessoires
Prix en €
z
353,60
Prix en €
Transmetteur d'humidité et
température d'ambiance 20-95% IP20
HTRTN
563,90
Transmetteur d’humidité et
température d’ambiance 0-100% IP25
HTDT10
837,90
Sonde de gaine
z
TG-KH/PT1000
109,81
Sonde d’ambiance
z
TG-R5/PT1000
76,60
Transmetteurs de CO2
muraux 0-2000 ppm
Systemair-E CO2
724,20
Mural
Systemair-E-D CO2
0XUDODIʾFKHXU
783,90
Transmetteur de CO2
pour gaine 0-2000 ppm
Systemair-1 CO2 Gaine
522,60
Transmetteurs de pression 0-10V
z
DPT
630,00
Transmetteurs de pression
DYHFDIʾFKHXU
DMD
697,70
Transformateurs
z
TRAFO15/D
119,20
TRAFO40D
126,70
zEn stock
6WRFN¢FRQʾUPHU
24 V AC_15% (via transformateur TRAFO 15/D)
Consommation
4 VA
Température maxi de. fonctionnement
0...50°C
Température maxi de. stockage
-40...50°C
Humidité maxi de. fonctionnement
90% HR
Montage
Fixation sur rail DIN
Indice de protection
IP 20
Écran
Ecran rétro éclairé numérique et graphique
ENTREES
BORNES
A1 (1)
51-51
0-10V DC d’un transmetteur d’humidité, de pression, de CO2
Entrée digitale
D1 (1)
41-42
Contact sec (Pressostat débit d’air DTV200)
Entrée universelle
U1 (1)
43-44
0-10V ou contact sec suivant application
SORTIES
Sorties analogiques
Produits
BORNES
Alimentation
Entrée analogique
TARIF
BORNES
AO (2)
20-21 et 20-22
Contrôle de débit
2 x 0-10V protégées contre les courts-circuits
11
Alarmes
(SAV) 0826 14 25 70
0,15€ TTC / MIN
245
| Variateurs - Accessoires de Régulation / OPTIGO OP10
OPTIGO OP10
Régulateurs
• Montage sur rail DIN
ɉ $IʾFKDJH/&'U«WUR«FODLU«
ɉ &RQʾJXUDWLRQVLPSOHHWLQWXLWLYH
• Large choix d’applications
• Entrée sonde PT1000
• Horloge programmable intégrée
CONTROLE DE TEMPERATURE
€
Les régulateurs OP10 sont destinés au contrôle des centrales de traitement d’air. Ils intègrent
de nombreuses fonctions, toutes disponibles directement à l’écran:
• Pilotage du ventilateur par horloge à 4 pas de programme
• Contrôle en température de l’installation avec 3 modes de fonctionnement:
6RXIʿDJH¢WHPS«UDWXUHFRQVWDQWH
6RXIʿDJH¢WHPS«UDWXUHFRQVWDQWHDYHFFRPSHQVDWLRQH[W«ULHXUH
&RQWU¶OHGHUHSULVHRXGɂDPELDQFHDYHFOLPLWHGHVRXIʿDJH
• Contrôle de moteurs 3 points ou 0...10V
• Retour de marche du ventilateur par pressostat de débit d’air
• Alarme pour contrôle surchauffe de batterie électrique
• Alarme pour contrôle anti-gel de batterie à eau
• Entrée pour marche forcée
Le régulateur permet de contrôler:
• Une batterie chaude
• Une batterie froide
• Deux batteries (Chaude et/ou froide)
• Une batterie chaude ou une batterie froide et un registre de mélange
• Une batterie chaude ou une batterie froide et un échangeur.
Les régulateurs intègrent les réglages de la bande proportionnelle, du temps d’intégration,
de la zone neutre, de la courbe de compensation, du point de consigne, de la température
PLQLPXPGHVRXIʿDJHGHODWHPS«UDWXUHPD[LPXPGHVRXIʿDJHGXPLQLPXPGɂDLUQHXISRXU
le registre etc…
La gestion des alarmes est automatique.
Suivant la sélection des éléments à contrôler, les alarmes associées sont générées.
Les régulateurs existent en deux versions:
- OP10: Alimentation 24 V AC
- OP10-230: Alimentation 230 V AC.
Produits
Régulateurs
Optigo OP10 24V
Optigo OP10 230V Accessoires
zEn stock
6WRFN¢FRQʾUPHU
BORNES
Alimentation
1-2-3
24 V AC_15% (via transformateur TRAFO 15/D)
Consommation
4 VA
Température maxi de. fonctionnement
0...50°C
Température maxi de. stockage
-40...50°C
Humidité maxi de. fonctionnement
90% HR
Montage
Fixation sur rail DIN
Indice de protection
IP 20
Écran
Ecran rétro éclairé numérique et graphique
Horloge
Horloge Hebdomadaire 24 heures
ENTREES
Entrée analogique
BORNES
A1 (2)
Entrée digitale
D1 (2)
Entrée universelle
U1 (1)
SORTIES
Sorties analogiques
Sorties digitales
51-51 et 52-53 PT1000 (Sonde de gaine TG-KH/PT1000 ou ambiance TG-R5PT1000)
40-41 et 41-42 Contact sec (Pressostat débit d’air DTV200)
43-44
0-10V ou contact sec suivant application
BORNES
AO (2)
DO (2+1)
20-21 et 20-22
2 x 0-10V protégées contre les courts-circuits
13-14 et 13-15 2 x 24V AC 0,5A et 1 x Contact inverseur (10-11-12) 230 VAC, 5A
11
246
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
581,40
620,90
Prix en €
Sonde d'ambiance
z
TG-R5/PT1000
76,60
Sonde d'applique
z
TG-AH1/PT1000
216,40
Sonde de gaine
z
TG-KH/PT1000
109,80
Sonde extérieure
TG-UH/PT1000
96,70
Pressostats différentiels
z
DTV200
108,50
z
108,50
DTV500
Vannes 3 voies motorisées (0-10V)
V3V-505-10
421,60
V3V-506-10
421,60
z
467,40
V3V-509-10
z
467,40
V3V-510-10
z
467,40
V3V-511-10
z
467,40
V3V-512-10
z
467,40
V3V-513-10
z
611,70
V3V-517-10
z
611,70
V3V-518-10
Transformateurs
z
TRAFO15/D
119,20
TRAFO40D
126,70
CARACTERISTIQUES TECHNIQUES
DONNEES TECHNIQUES
TARIF
CORRIGO / Variateurs - Accessoires de Régulation |
CORRIGO
Régulateur
• Montage sur rail DIN
ɉ &RQʾJXUDWLRQVXUU«JXODWHXURX3&
• Entrées analogiques PT1000 ou 0-10V
• Versions communicantes (Modbus,
BACnet, LON, TCP/IP, pageWEB)
ɉ $IʾFKHXULQW«JU«RXG«SRUW«
GENERALITES
Destiné au contrôle de centrales de traitement d’air, les régulateurs disposent de 3 ports de communication. Plusieurs verVLRQVVRQWGLVSRQLEOHV567&3,3/21DYHFFRPPHODQJDJHV(;2OLQH0RGEXV/21/LYU«VDYHFXQORJLFLHOGHFRQʾJXration, ils sont paramétrables directement a l’aide des boutons situés en façade de l’appareil, sur l’écran à distance ou par
l’intermédiaire d’un PC et d’un cordon USB (accessoire). Déclinés en 3 tailles, ils permettent le contrôle de centrales aussi
bien en température, débit, humidité que qualité d’air.
De nombreuses fonctions sont intégrées:
• Contrôle de température: 6RXIʿDJH¢WHPS«UDWXUHFRQVWDQWHVRXIʿDJH¢WHPS«UDWXUHFRQVWDQWHDYHFFRPSHQVDWLRQH[W«ULHXUH
FRQWU¶OHGHUHSULVHRXGɂDPELDQFHDYHFOLPLWHGHVRXIʿDJHSDVVDJHGɂXQPRGH¢XQDXWUHVXLYDQWODYDOHXUGHODWHPS«UDWXUH
extérieure. Ces fonctions permettent de se rapprocher au plus près des exigences de la RT2012 en agissant sur des batteries
chaudes, des batteries froides, des échangeurs rotatifs ou à plaques etc…
• Contrôle de débit d’air: Possibilité de contrôler un ou deux ventilateurs en mode 1 vitesse, 2 vitesses, débit constant, débit variable, 2 vitesses par variateur de fréquence ou tension.
• Contrôle d’humidité: &RQWU¶OHDXVVLELHQHQPRGHKXPLGLʾFDWLRQDYHFDFWLRQVXUXQKXPLGLʾFDWHXUTXɂHQG«VKXPLGLʾFDWLRQDYHF
action sur une batterie froide.
• Contrôle de qualité d’air: A partir d’une mesure en gaine de reprise ou en ambiance du taux de CO2, il est possible d’agir sur les
registres de mélange ou d’agir sur le débit du ou des ventilateurs.
'HQRPEUHXVHVIRQFWLRQVSHUPHWWHQWGɂDXJPHQWHUOHUHQGHPHQWGHOɂLQVWDOODWLRQDʾQGHPLQLPLVHUOHVFRQVRPPDWLRQVWRXWHQ
garantissant un confort optimum:
• Fonction Night cooling: Elle permet d’utiliser la température extérieure comme source d’énergie pour tenir en température des
locaux quand ils sont inoccupés la nuit.
• Fonction récupération de froid: Elle permet de récupérer la fraîcheur de l’air extrait dans des installations disposant de
climatisation.
• Fonction relance: Elle permet de laisser dériver la température pendant les périodes d’inoccupation tout en gérant des minimums et des maximums. De la même manière des relances par rapport au taux de CO2 peuvent être activées.
• Fonction dégivrage: Elle permet de surveiller le rendement des échangeurs à plaques en agissant sur un registre de by-pass si
nécessaire.
• Fonction sécurité incendie: Elle permet de décider quelles actions doivent être réalisées en cas de détection incendie.
• Fonction mini air neuf: Elle permet de garantir un minimum d’air neuf.
• Fonction démarrage et arrêt: Elle permet de gérer les séquences de démarrage.
CARACTERISTIQUES TECHNIQUES
Donnees techniques
Alimentation
24V AC_15%
Indice de protection
Consommation
4 VA
Connection
Bornier débrochable
T °C maxi. de fonctionnement
0...50°C
Sauvegarde mémoire
Batterie longue durée
T °C maxi. de stockage
-40...+50°C
Dimensions
148x123x58 mm (LxHxD)
Humidité maxi. de
90% HR
$IʾFKDJH
LCD Rétro-éclairé
Montage
Fixation sur rail DIN
Horloge
Horloge Hebdomadaire 24h
Entrees/Sorties
IP 20
E81-3
E152W
Entrées analogiques
AI
2
4
4
PT1000 (Sondes de température) ou 0-10 10V DC Transmetteur
Entrées digitales
DI
3
4
8
Contacts secs (Pressostats, Sécurités, Asservissements... )
Entrées universelles
UI
-
-
4
0-10V DC ou contact sect suivant application
Sorties analogiques
AO
1
3
5
0-10V protégées contre les courts-circuits
Sorties digitales
DO
2
4
7
Sorties Triacs 24V AC 0,5A
oui
oui
oui
RS 485
E283W
€
TARIF
Produit
Corrigo
Nous consulter
Pour communication Modbus ou paramétrage sur PC
(SAV) 0826 14 25 70
0,15€ TTC / MIN
11
247
| Variateurs - Accessoires de Régulation / COFFRETS CORRIGO
COFFRETS CORRIGO
Coffrets de régulation
• Conçus pour les CTA Systemair
• Simples à mettre en oeuvre
ɉ /LYU«VSU«FRQʾJXU«V
€
• Large gamme d’applications
• Horloge programmable intégrée
• Options de communication (Exoline, Modbus, BACnet, LON)
TARIF
Produits
Coffrets Corrigo
Nous consulter
Exemple d’application Coffret E81-3
ɉ&HQWUDOHGHWUDLWHPHQWGɂDLUVLPSOHʿX[DYHFEDWWHULHFKDXGH
ɉ&RQWU¶OHʾOWUH
• Moteur 2 vitesses avec protection thermique.
• PV/GV détection par CO2
ɉ6RXIʿDJH¢WHPS«UDWXUHFRQVWDQWH
Exemple d’application Coffret E152W
ɉ&HQWUDOHGHWUDLWHPHQWGɂDLUVLPSOHʿX[DYHFEDWWHULHFKDXGHHWEDWWHULHIURLGH
ɉ&RQWU¶OHʾOWUH
• Moteur à vitesse variable avec protection thermique
• Débit variable en fonction du CO2
ɉ6RXIʿDJH¢WHPS«UDWXUHFRQVWDQWHRXFRQWU¶OHGɂDPELDQFH
• Alarme de synthèse.
Exemple d’application Coffret E283W
ɉ&HQWUDOHGHWUDLWHPHQWGɂDLUGRXEOHʿX[¢«FKDQJHXUURWDWLIYLWHVVHYDULDEOHRX
plaques avec batterie chaude et batterie froide
ɉ&RQWU¶OHʾOWUHV
• Moteurs à vitesse variable avec protection thermique
• Débit variable en fonction du CO2 ou Humidité
ɉ6RXIʿDJH¢WHPS«UDWXUHFRQVWDQWHRXFRQWU¶OHGɂDPELDQFH
• Free-cooling nocturne
• Récupératrion de chaleur et de froid
• Alarme de synthèse.
CARACTERISTIQUES TECHNIQUES
Détail des fonctions, Entrées/Sorties
Entrées digitales
Type coffret
Sorties digitales
Type coffret
*33UHVVRVWDWʾOWUHDLUQHXI
E81-3/E152W/E283W
TF1-2 Pilotage moteur PV/GV
E81-3/E152W/E283W
GTM Thermostat antigel
E81-3/E152W/E283W
DOI Alarme de synthèse
E152W/E283W
TKI Protection thermique moteur
E81-3/E152W/E283W
DO2 Marche ventilateur
E152W/E283W
BR Bouton poussoir de relance
E152W/E283W
STI Ouverture registre air neuf
E81-3/E152W/E283W
Sorties analogiques
Type coffret
E81-3/E152W/E283W
GV Détecteur de rotation èchangeur rotatif (VVX) E283W
Entrées analogiques
11
Type coffret
GTI Sonde de température (PT1000)
E81-3/E152W/E283W
SVI Moteur de vanne chaud (0-10V)
CO2 Sonde de qualité d’air (0-10V)
E81-3/E152W/E283W
SV3 Moteur de vanne froid (0-10V)
E152W/E283W
GTH Sonde d’hygrométrie (0-10V)
E152W/E283W
SV2 Variation de vitesse échangeur rotatif (0-10V)
E283W
GTA Sonde d’ambiance (PT1000)
E152W/E283W
$2,9DULDWLRQGHYLWHVVHVRXIʿDJH9
E152W/E283W
AIFF Mesure de débit d’extraction (0-10V)
E283W
AO2 Variation de vitesse extraction (0-10V)
E283W
$,7)0HVXUHGHG«ELWGHVRXIʿDJH
E283W
GT2 Sonde de température extérieure (PT1000)
E283W
GT3 Sonde de température de reprise (PT1000)
E283W
248
(SAV) 0826 14 25 70
0,15€ TTC / MIN
TG - TBI / Variateurs - Accessoires de Régulation |
TG-R4 / TG-R5 / TG-AH1 / TG-KH / TG-UH
Sondes de température
TG-R4
TG-R5
€
Sonde d’ambiance avec ou sans potentiomètre
Pour la mesure de température en ambiance
Elément sensible:
Gamme de température:
Indice de protection:
Référence sans réglage de consigne:
Référence avec réglage de consigne:
TG-AH1
TG-KH
Produits
PT1000, DIN Classe B
0…+50°C
IP 30
TG-R5/PT1000
TG-R4/PT1000
Prix en €
Sonde d'ambiance
z
TG-R5/PT1000
Sonde d'ambiance
avec réglage de consigne
TG-R4/PT1000
zEn stock
6WRFN¢FRQʾUPHU
Sonde de contact avec boîtier
Pour la mesure de température de surface
Elément sensible:
Gamme de température:
Indice de protection:
Référence:
TARIF
Produits
PT1000, DIN Classe B
-20…+120°C
IP 65
TG-AH/PT1000
129,60
Prix en €
Sonde d'applique
TG-AH1/PT1000
zEn stock
6WRFN¢FRQʾUPHU
z
216,40
Sonde de gaine avec boîtier de connexion
Pour la mesure de température en gaine
Produits
Prix en €
Sonde de gaine
TG-KH/PT1000
Elément sensible:
Gamme de température:
Diamètre:
Longueur d’insertion:
Indice de protection:
Référence:
TG-UH
76,60
PT1000, DIN Classe B
-30…+70°C
8 mm
60…230 mm
IP 65
TG-KH/PT1000
Sonde extérieure murale avec boîtier
Pour la mesure de température en extérieur
ou en ambiance humide
Elément sensible:
Gamme de température:
Indice de protection:
Référence:
zEn stock
6WRFN¢FRQʾUPHU
Produits
PT1000, DIN Classe B
-40…+60°C
IP 65
TG-UH/PT1000
z
109,80
Prix en €
Sonde extérieure
TG-UH/PT1000
96,70
TBI
Potentiomètre de réglage
Pour le réglage de consigne externe
sur régulateurs Corrigo
Gamme de réglage:
Installation:
'LDPªWUHGHʾ[DWLRQ
Référence:
€
+5…+30°C
En façade d’armoire
PP
TBIPT1000
Produits
TARIF
Prix en €
Potentiomètre de réglage
TBIPT1000
101,20
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
249
| Variateurs - Accessoires de Régulation / HTRTN - HTDT10 - PIR - DP - IR24
HTRTN - HTDT10 - PIR - DP - IR24
Transmetteurs d’humidité et température
Pour la mesure en ambiance
HTRTN
Référence humidité et température : HTRTN
Alimentation : 24VAC/15…40VDC (ajustement auto)
Sortie signal : 0-10V DC
Indice de protection: IP 20
Plage de mesure humidité:
Tolérance de mesure humidité:
20…95% HR
+/- 3% 40…60%,
€
TARIF
Produits
Prix en €
Transmetteur d'humidité et
température
HTRTN
563,90
(sinon +/-5%)
Plage de mesure température:
-0…+50°C
Tolérance de mesure température: +/- 0.7°C à 20°C
HTDT10
Pour la mesure en gaine
Référence humidité et température : HTDT10
Alimentation : 15...29VAC/15…35VDC
Sortie signal : 0-10V DC
Indice de protection: IP 25
Plage de mesure humidité:
Tolérance de mesure humidité:
Hystérésis :
0…100% HR
+/- 2% 0…90% (sinon +/-3%)
- de 2% RH
Produits
Prix en €
Transmetteur d'humidité et
température
HTDT10
837,90
Plage de mesure température:
-40…+60°C
Tolérance de mesure température: +/- 0.2 K à 20°C
PIR - DP - IR24
Détecteurs de présence
PIR
DP
€
Alimentation : 220/240 V 50Hz
Contact sec : 600W maxi
Zone de détection : 60° sur 10m en montage mural,
100° en montage plafonnier sur
10m.
Alimentation : 230 V - 230 W
Tension de sortie : 230V 2,3 kW
Temporisation ajustable : 15 s à 30 min
Zone de détection : 360°
TARIF
Produit
Détecteur de présence
PIR
Produit
Détecteur de présence
z
DP
Prix en €
203,00
Prix en €
195,30
IR24-PC
Alimentation 24V AC/DC
Sortie contact sec (30VDC, 0.2 mA max)
Hauteur de montage : entre 2.4 et 4.2 mètres
Produit
Détecteur de présence
IR24-PC
Prix en €
147,20
IR24-P
Alimentation 24V AC/DC
Sortie contact sec (30V DC 0.2A max)
Angle de détection : 110°, portée 15x15m
Produit
Détecteur de présence
IR24-P
zEn stock
6WRFN¢FRQʾUPHU
11
250
(SAV) 0826 14 25 70
0,15€ TTC / MIN
Prix en €
116,80
DTV-PST - ANS - DMD - DPT / Variateurs - Accessoires de Régulation |
DTV-PST - ANS - DMD
Pressostat - Prises de pression - Transmetteur de pression
DTV-PST
ANS
€
Pressostats mécaniques (pour l’air et gaz non corrosif)
Contact relais 250 V AC 1A
20-300 Pa
50...500 Pa
100...1000 Pa
Les DTV200 (PST2) et DTV500 (PST1) sont livrés avec l’ANS
TARIF
Produits
Prix en €
Pressostats différentiels
z
DTV200 ou PST2
108,50
z
108,50
DTV500 ou PST1
DTV1000
227,10
Kit tube + 2 prises de pression
z
ANS
21,70
Transmetteurs de pression
DYHFDIʾFKHXU
DMD
697,70
825,50
DMD-C
Prise de pression et tube (diamètre 6mm longueur 2 mètres
DYHFGHX[SULVHVGHSUHVVLRQ¢ʾ[HUVXUFRQGXLW
zEn stock
6WRFN¢FRQʾUPHU
DMD
Transmetteurs de pressionDYHFDIʾFKDJHGLJLWDO0RQWDJHPXUDO
Transmetteur de pression: DMD
Transmetteur de pression avec régulateur: DMD-C
Alimentation
24 V AC +/-20%
Surpression maxi
20kPa
Tolérance
+/-1.5% à 20°C
Sortie
0...10V
Ajustement zero
-5...+5%fs
$IʾFKDJH
/('WURLVGLJLW
Indice de protection
IP54
Gamme de mesure 0...100Pa, 0...300 Pa ; 0...500 Pa ; 0...1000 Pa
DPT
Transmetteur de pression
• Transmetteur de pression
• Plage de fonctionnement (8 au choix)
• Temps de réponse
• Ajustement du point zéro
• Signal de sortie
• Classe IP 54 (installation en extérieur possible)
GENERALITES
Le DPT est un transmetteur de pression différentielle paramétrable pour l’air et le gaz non corrosif. Il possède 8 plages de
fonctionnement réglables permettant de l’utiliser dans de nombreuses applications.
Il est livré avec deux prises de pression et deux mètres de tuyau cristal.
CARACTERISTIQUES TECHNIQUES
Type
€
DPT
Plages de fonctionnement
VAC
24
-100 ... +100 Pa
W
<1
0 ... 100 Pa
Température d’utilisation
°C
-5 / + 50
0 ... 250 Pa
Humidité relative d’utilisation
HR
0...95
0 ... 500 Pa
Classe étanchéité
IP
54
0 ... 1000 Pa
0-10VDC ou 4-20mA
0 ... 1500 Pa
Alimentation
Consommation
Signal de sortie
TARIF
Produit
Prix en €
Transmetteur de pression 0-10V
z
DPT
630,00
zEn stock
6WRFN¢FRQʾUPHU
0 ... 2000 Pa
0 ... 2500 Pa
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
251
| Variateurs - Accessoires de Régulation / PULSER X/D - TTC
PULSER X/D - TTC
Triacs de puissance pour OPTIGO et CORRIGO
• Variateurs de puissance pour batteries électriques
• Montage mural ou dans une armoire
• Contrôle de la puissance totale
• Triacs à base de temps proportionnelle
• Entrée 0...10V
GENERALITES
Triacs de puissance pour le contrôle de batteries électriques. Ils disposent d’une entrée 0...10V permettant le raccordement à
un régulateur Optigo ou Corrigo.
Gamme disponible:
• Monophasé 1~ 230 V AC ou 2~ 400 V AC: PULSER X/D
• Triphasé 400 V AC:
TTC25X
TTC40FX
TTC63F
TTC80F
Les modèles TTC40FX, TTC63F et TTC80F sont équipés d’un ventilateur de refroidissement en plus du dissipateur équipant
tous les modèles.
€
CARACTERISTIQUES TECHNIQUES
Pulser X/D
TTC25X
TTC40FX
TTC63F
TTC80F
230V AC
400V AC
400V AC
400V AC
400V AC
Type tension
Monophasé
Triphasé
Triphasé
Triphasé
Triphasé
Intensité maxi
16 Amp
25 Amp
40 Amp
63 Amp
80 Amp
Puissance maxi
3,5 kW
17 kW
27 kW
43 kW
54 kW
Signal entrée
0...10V
0...10V
0...10V
0...10V
0...10V
Tension
Indice de protection
Montage
IP 20
IP 20
IP 20
IP 20
IP 20
Rail DIN
Rail DIN
Rail DIN
Rail DIN
Rail DIN
TARIF
Produits
Triacs de puissance
PULSER X/D
TTC25X
TTC40FX
TTC63F
TTC80F
Prix en €
305,60
905,30
1 179,70
1 451,30
1 726,90
PULSER X/D
- Entrée signal 0-10VDC.
- Puissance contrôlée :
3,6kW en alimentation 230VAC ~1
6,4kW en alimentation 400VAC ~2
- Ajustement automatique à la tension d’alimentation.
- Temps de cycle ajustable :
6; 60 ou 120 secondes.
- Contrôle manuel 0-100% possible avec potentiomètre TBI-100
- Montage sur rail DIN.
- Indice de protection: IP20.
TTC
- Entrée signal 0-10VDC
- Puissance contrôlée et dissipation :
TTC25X
25A 16.5kW 400VAC ~3
TTC40FX 40A 27kW 400VAC ~3
TTC63F
63A 43kW 400VAC ~3
TTC80F
80A 54kW 400VAC ~3
- Temps de cycle ajustable :
6 à 60 secondes (25 et 40A)
6 à 120 secondes (63 et 80A)
- Montage sur rail DIN
- Indice de protection: IP20
105 (63F et 80F)
95 (25X et 40FX)
diss. 50W
diss. 70W
diss. 120W
diss. 150W
11
252
(SAV) 0826 14 25 70
0,15€ TTC / MIN
220 (63F, 80F et 40FX)
95 (25X)
PULSER - TTC / Variateurs - Accessoires de Régulation |
PULSER - TTC
Triacs de puissance autonomes
• Variateurs de puissance avec régulateur pour batteries électriques
• Montage mural ou dans une armoire (Rail DIN)
• Contrôle de la puissance totale
• Triacs à base de temps proportionnelle
• Sondes type NTC
GENERALITES
Triacs de puissance monophasés ou triphasés pour le contrôle autonome de batteries électriques. Ils disposent suivant les
modèles de:
• Une ou deux entrées pour le raccordement de sondes permettant un contrôle d’ambiance ou reprise avec une limite en
gaine (TTC, Pulser M).
• Une entrée pour un contact d’horloge permettant un abaissement de nuit (Pulser).
• Ils peuvent être associés à un modèle ADD pour une augmentation de puissance (Pulser).
Les régulateurs travaillent en mode PI.
Tous les modèles disposent d’un potentiomètre de consigne 0...30°C. Il est également possible de déporter le potentiomètre à distance.
Suivant le choix des sondes raccordées, la plage de travail du régulateur est sélectionnée au plus près des besoins.
€
CARACTERISTIQUES TECHNIQUES
Gamme monophasé
Tension (V AC 50Hz)
Type tension
Intensité maxi
Puissance maxi (400V)
Pulser
Pulser M
Pulser ADD
Pulser/D
1~230/2~400
1~230/2~400
1~230/2~400
1~230/2~400
Monophasé
Monophasé
Monophasé
Monophasé
16 Amp
16 Amp
16 Amp
16 Amp
3,5kW/6 kW
3,5kW/6 kW
3,5kW/6 kW
3,5kW/6 kW
1
2
0
1
Entrées sondes
Abaissement nuit
Indice de protection
Montage
Oui
Oui
Non
Oui
IP 30
IP 30
IP 30
IP 20
Ambiance
Ambiance
Ambiance
Rail DIN
Produits
Triacs de puissance
PULSER
PULSER M
PULSER ADD
PULSER/D
TTC25
TTC40F
TTC63F
TTC80F
TTC25
TTC40F
TTC63F
3~400
3~400
3~400
3~400
Type tension
Triphasé
Triphasé
Triphasé
Triphasé
Intensité maxi
25 Amp
40 Amp
63 Amp
80 Amp
17 kW
27 kW
43 kW
54 kW
Puissance maxi (400V)
Entrées sondes
Abaissement nuit
Indice de protection
Montage
2
2
2
2
Par NS/D
Par NS/D
Par NS/D
IP 20
IP 20
IP 20
IP 20
Rail DIN
Rail DIN
Rail DIN
Rail DIN
z
z
Sondes de gaine
z
TGK330
z
TGK350
z
TGK360
TGK370
Sonde d'ambiance
avec réglage
z
TGR430
Sondes d'ambiance
z
TGR530
TGR550
z
TBI30
TBI50
TBI70
Séquenceur 4 étages
TTS4D
Séquenceur 6 étages
TTS6D
TTC80F
Par NS/D
Prix en €
Accessoires
Gamme triphasé
Tension (V AC 50Hz)
TARIF
Les modèles TTC40F à 80F sont équipés d’un ventilateur pour améliorer la dissipation de chaleur.
DIMENSIONS
zEn stock
6WRFN¢FRQʾUPHU
105 (63F et 80F)
95 (25 et 40F)
227,90
271,40
236,40
227,90
978,60
1 212,30
1 451,30
1 726,90
Prix en €
46,50
48,00
50,00
57,60
82,50
57,00
59,20
82,70
82,70
82,70
592,90
741,00
153
220 (63F, 80F et 40F)
95 (25)
93
40
Pulser / Pulser M / Pulser ADD
11
TTC
(SAV) 0826 14 25 70
0,15€ TTC / MIN
253
| Variateurs - Accessoires de Régulation / TGK - TGR 4/5 - TGR 6 - TBI
TGK - TGR 4/5 - TGR 6
Sondes de température NTC (pour PULSER)
TGK
Mesure de température en gaine
Constante de temps:
38s
Diamètre:
Ø9mm
Longueur:
15...130mm
Longueur de cable:
1.5m
Indice de protection:
IP 20
Gammes de température: -30...+30°C
-20...+10°C
0...30°C
20...50°C
0...60°C
40...70°C
TGR 4/5
Mesure de température d’ambiance avec réglage
Possibilité de bloquer la molette de réglage.
La sonde TGR430 peut être utilisée comme
potentiomètre uniquement.
Gamme de température : 0...30°C
Mesure de température d’ambiance
Gamme de température : 0...30°C
20...50°C
Indice de protection :
IP 20
TGR 6
€
TARIF
Produits
Prix en €
Sondes de gaine
TGK300
TGK310
TGK330
TGK350
TGK360
TGK370
62,20
62,20
46,50
48,00
50,00
57,60
z
z
z
z
zEn stock
6WRFN¢FRQʾUPHU
Produits
Prix en €
Sonde d'ambiance avec réglage
z
TGR430
82,50
Sondes d'ambiance
z
TGR530
57,00
TGR550
59,20
zEn stock
6WRFN¢FRQʾUPHU
Mesure de température extérieure
Gamme de température : -30...+30°C
0...30°C
20...50°C
Indice de protection :
IP65
Produits
Prix en €
Sondes extérieures
TGR600
TGR630
TGR650
117,00
104,40
104,40
TBI
Potentiomètres de réglage NTC
Potentiomètre pour montage en façade d’armoire
ou batterie CV
Gamme de température : -20...+10°C
0...30°C
20...50°C
40...70°C
Indice de protection :
11
254
(SAV) 0826 14 25 70
0,15€ TTC / MIN
IP20
€
TARIF
Produits
Prix en €
Potentionmètres de réglage
z
TBI10
z
TBI30
TBI50
TBI70
zEn stock
6WRFN¢FRQʾUPHU
82,70
82,70
82,70
82,70
TTS - RM6H/24D / Variateurs - Accessoires de Régulation |
TTS
Séquenceurs pour contrôle par étage
€
• Montage sur rail DIN
• 4 ou 6 étages
• Relais de post ventilation sur TT-S 6/D
TARIF
Produits
Prix en €
Séquenceur 4 étages
TTS4D
Séquenceur 6 étages
TTS6D
592,90
741,00
GENERALITES
Les séquenceurs TTS4/D et TTS6/D permettent de contrôler des batteries électriques à plusieurs étages. Ils fonctionnent
en mode binaire ou en mode séquentiel. Ils peuvent être associés au triacs TTC car ils disposent d’une entrée 0...10V et
XQHVRUWLH9SRXUFRPPDQGHUOHWULDFHQPRGHʾQLVVHXU/HQRPEUHGHV«TXHQFH¢J«UHUHVWDMXVWDEOH¢OɂDLGHGɂXQ
potentiomètre en façade.
Dans la version TTS6/D, la sortie relais N°6 peut être utilisée pour la post-coupure de la ventilation lors de l’arrêt de
l’installation.
Alimentation: 24 V AC
Modèle 4 sorties relais/Modèle 6 sorties relais
Tension d’alimentation:
24V AC +/-10%
Sortie relais:
5A 240V AC, à fermeture
Entrée:
0...10V
Signal de sortie:
0...10V (pour le contrôle TTC25X, TTC40X, TTC63 et
TTC80)
Post-coupure 3 min (uniquement TTS6/D)
Indice de protection:
IP20
RM6H/24D
Module relais
• Montage sur rail DIN
€
• Utilisation avec gamme Corrigo
TARIF
• Transforme les sorties faible puissance
en contacts inverseurs 250V 10A
• Simulation par intérupteur en facade
Produits
Module relais
RM6H/24 D
Prix en €
449,00
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
255
| Variateurs - Accessoires de Régulation / SC - MM6 - TRAFO - EK - SPINN/D
SC
Séquenceurs
Séquenceurs fonctionnant pour le chaud, le froid ou en alarme.
Ils convertissent un signal d’entrée en contact sec.
Montage rail DIN avec points de basculement ajustable.
Le modèle SC2/D fonctionne en mode binaire ou séquentiel
Tension d’alimentation
Entrée
Sortie relais
Point de consigne
Indice de protection
24V AC +/-10%
0...10V
5A 250V AC
0...10V
IP20
€
TARIF
Produits
Prix en €
Séquenceurs
SC1/D
SC2/D
286,40
336,60
Séquenceur 1 étage (inverseur)
Séquenceur 2 étages (binaire ou séquentiel à fermeture).
MM6
Sélecteur
Sélecteur de signal mini/maxi
Permet de sélectionner à partir de 6 entrées 0-10 V
le signal le plus important et le signal le plus faible.
Alimentation:
Entrées:
Sorties:
24 AC
6 (0-10 V)
2 (0-10 V) mini
et/ou maxi.
TRAFO
Transformateur pour montage sur rail DIN
Transformateurs
Puissance:
Tension d’alimentation:
Tension de sortie:
15VA
230 VAC +/- 10%
24V AC
Transformateurs pour montage mural
Fusible bipolaire sur le secondaire
Puissance:
Tension d’alimentation:
40VA
230V AC +/-10%
Puissance maximum:
Tension de sortie:
Dimensions:
Indice de protection:
60VA
24V AC
79 x 114 x 63 mm
IP 44.
€
TARIF
Produits
Prix en €
Sélecteur de signal mini/maxi
MM6-24/D
301,70
€
TARIF
Produits
Prix en €
Transformateurs
TRAFO15/D
TRAFO40D
TRAFO60
z
119,20
126,70
121,40
EK
Coffrets plastiques
Coffret plastique avec façade transparente
pour produits montage rail DIN
Coffret IP65 (6 modules):
Coffret IP65 (12 modules):
Coffret IP65 (18 modules):
108 mm
216 mm
324 mm
€
TARIF
Produits
Prix en €
Coffrets avec rail DIN
EK108
EK216
EK324
134,60
151,30
189,20
SPINN/D
Contrôleurs de rotation
Tension d’alimentation:
Sortie alarme (contact inverseur):
Indice de protection:
11
Utilisation avec sonde RR-G3
256
€
Contrôleur de rotation magnétique
(SAV) 0826 14 25 70
0,15€ TTC / MIN
230V AC - 5A
5A - 250 V AC
IP 20
Produits
TARIF
Prix en €
Contrôleurs de rotation magnétique
SPINN/D
325,60
RR-G3
70,10
R31/33/34 - TM1 - TM - AL / Variateurs - Accessoires de Régulation |
R31/33/34 - TM1 - TM
Thermostats
R31/33/34
Nouveau !
Thermostat d’ambiance 7-30°C.
Contact inverseur
Contact relais:
Indice de protection:
€
2,5A 250V AC inverseur
IP 20
Produits
43,70
144,20
148,30
Thermostat électronique pour montage mural
Tension d’alimentation:
Contact relais:
Indice de protection:
230V AC +/-10%
16A (résistif) 240V AC inverseur
IP30
Produits
Avec sonde interne:
Avec sonde interne:
Prix en €
Thermostats électroniques muraux
TM1-P
104,10
TM1-50
57,30
Une entrée pour sonde externe type NTC (TGK,TGR)
TM
Prix en €
Thermostats d'ambiance
R31
R33(avec interrupteur
manuel ON/OFF)
R34 (avec interrupteur
manuel ÉTÉ/HIVER)"
Mode chaud ou froid
Interrupteur ON/OFF (R33) ou ÉTÉ/HIVER (R34)
Indicateur de sortie de signal par LED (R33/R34)
TM1
TARIF
0-30°C (pour TM1-P)
20-50°C (pour TM1-50)
Thermostat électronique pour montage sur rail DIN
Tension d’alimentation:
230V AC +/-10%
Sortie:
16A (résistif) 250V AC, à fermeture
Consigne:
3...30°C
Indice de protection:
IP20
Une entrée pour sonde externe type NTC (TGK,TGR)
Tension d’alimentation:
Sortie:
Consigne:
Indice de protection:
Produits
Prix en €
Thermostats électroniques rail DIN
TM1N/D
207,10
TM2-24D
280,50
24V AC
16A (résistif) 250V AC, à fermeture
3...30°C
IP20
AL
Régulateurs analogiques
Tension d’alimentation 24V AC
Montage mural Change-over
(AL24A1T):
1sortie 0-10V avec change-over
Montage en gaine
(AL24A1K):
1sortie 0-10V avec change-over
Point de consigne:
Entrées sondes:
Bande proportionnelle:
Temps d’intégration:
0-30°C
1
0.5...50K
2 min/20 min (à sélectionner)
Indice de protection:
IP 20 (mural)
IP 65 (gaine)
€
TARIF
Produits
Montage mural
AL24A1T
Montage en gaine
AL24A1K
zEn stock
6WRFN¢FRQʾUPHU
Prix en €
216,60
z
274,90
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
257
| Variateurs - Accessoires de Régulation / HR - HRS - HMH - HD
HR - HRS - HMH - HD
Hygrostats
HR
Hygrostats électromécaniques à contacts inverseurs
Montage mural avec blocage de consigne
Point de consigne
10...95% RH
Contact
5A 250VAC
(HR1-DH10A)
Hysteresis
4% RH
Indice de protection
IP21
Diff. entre étages
0...30%RH
Elément sensible
Cheveux
Hygrostat d’ambiance, 1 étage 5A
+\JURVWDWGɂDPELDQFH«WDJHSRXUG«VKXPLGLʾFDWLRQ$
Hygrostat d’ambiance, 2 étages
HRS
Hygrostats électromécaniques à contacts inverseurs
Montage mural avec blocage de consigne
Point de consigne
35...95% RH
Contact
5A 250VAC
Hysteresis
Indice de protection
Diff. entre étages
Elément sensible
HMH
7% RH
IP30
0...30%RH
Synthétique
€
TARIF
Produits
Hygrostats (cheveux)
HR1 Ambiance
HR1-DH
HR2
Prix en €
162,90
194,00
264,70
zEn stock
6WRFN¢FRQʾUPHU
Produits
Prix en €
Hygrostat (synthétique)
HRS
131,30
HMH
HMH2
360,70
450,60
Hygrostats électromécaniques à contacts inverseurs
Montage mural ou en gaine
Contact
Point de consigne
Hysteresis
Diff. entre étages
Indice de protection
10 A 250VDC
10...100% RH
3% RH
0...25%RH
IP54
Hygrostat de gaine, 1 étage
Hygrostat de gaine, 2 étages
HD
Hygrostats électroniques
Alimentation
Contact relais
Gamme humidité
Hysteresis
Diff. entre étages (HD2)
Entrée signal
Indice de protection
Hygrostat électronique, 1 étage
Hygrostat électronique, 2 étages
11
258
(SAV) 0826 14 25 70
0,15€ TTC / MIN
24V AC +/-10%
10A 250 V AC
20...95% RH
1...20% RH
0...20% RH
Une, transmetteur, 0...10V
IP20
Produits
Hygrostats électroniques
HD1-24/D
HD2-24/D
Prix en €
210,90
301,00
V3V - V2V - MVFL - RVAZAL1-24A - PCTV - RVAPC-24A / Variateurs - Accessoires de Régulation |
V3V - V2V
Vannes motorisées
• Vannes motorisées de régulation à boisseau sphérique
• Livrées assemblées au moteur
• Corps en laiton nickelé et boisseau inox
• Câble de raccordement 1 mètre
€
Produits
Vannes 3 voies - Commande 0-10V
Tension
DN
Filetage
Kvs
Couple
NM
Temps
utilisation
Commande
manuelle
Temps de
course max.
IP
V3V-509-10
24V
15
Femelle
0,63
5
5 à 110°C
Oui
90 sec.
54
V3V-510-10
24V
15
Femelle
1
5
5 à 110°C
Oui
90 sec.
54
V3V-511-10
24V
15
Femelle
1,6
5
5 à 110°C
Oui
90 sec.
54
V3V-512-10
24V
15
Femelle
2,5
5
5 à 110°C
Oui
90 sec.
54
V3V-513-10
24V
15
Femelle
4
5
5 à 110°C
Oui
90 sec.
54
V3V-517-10
24V
20
Femelle
4
5
5 à 110°C
Oui
90 sec.
54
V3V-518-10
24V
20
Femelle
6,3
5
5 à 110°C
Oui
90 sec.
54
Référence
Tension
V2V15-36
24V
DN
15
Filetage
Débit
maxi
Couple
NM
Temps
utilisation
Temps de
course max.
IP
Femelle
1,30 m /h
5
5 à 110°C
90 sec.
54
3
V2V20-66
24V
20
Femelle
2,38 m3/h
5
5 à 110°C
90 sec.
54
V2V25-98
24V
25
Femelle
3,53 m3/h
5
5 à 110°C
90 sec.
54
V2V32-151
24V
32
Femelle
5,44 m3/h
10
5 à 110°C
90 sec.
54
zEn stock
6WRFN¢FRQʾUPHU
€
MVFL - RVAZ4L1-24A - PCTV - RVAPC-24A
Vannes et Moteurs pour vannes
MVFL
3 voies
Moteur RVAZ4
pour MVFL
PCTV
2 voies indépendantes de la pression
(-10...120°C)
Vannes 2 et 3 voies MVFL
Type
Vannes 2 voies PCTV
2 Voies, linéaire 3 Voies, linéaire
Raccordement
Gamme de
température
Femelle
Femelle
2...110°C
2…110°C
Pression
PN16
PN16
Corps
Fonte
Fonte
Modèles
Consommation
Couple
Signal de contrôle
24VAC
6W
400N
0-10VDC
Course
5,5mm
Temps de course
30sec
PCTV15-F600 PCTV20-F1000 PCTV25-F1500
Connexion
G½”
G¾”
G1”
Diam. Nom.
DN15
DN20
DN25
Débit max.
600 l/h
1000 l/h
1500 l/h
Moteur RVAZ4L1-24A pour MVFL
Alimentation
TARIF
Produits
Nouveau !
MVFL
2 voies
Prix en €
Vannes 3 voies motorisées (0-10V)
V3V-505-10
421,60
V3V-506-10
421,60
z
V3V-509-10
467,40
z
467,40
V3V-510-10
z
467,40
V3V-511-10
z
467,40
V3V-512-10
z
467,40
V3V-513-10
z
611,70
V3V-517-10
z
611,70
V3V-518-10
Vannes 2 voies motorisées (0-10V)
z
V2V15-36
486,90
z
532,90
V2V20-66
V2V25-98
646,20
V2V32-151
864,20
Vanne 2 voies - Commande 0-10V (indépendantes de la pression)
Référence
TARIF
Moteur RVAPC-24A** pour PCTV
Alimentation
24VAC
Signal de contrôle
0-10VDC
Adaptateur
VA-7010*
* L’adaptateur doit être commandé séparément
** Pour les vannes avec 2,7 mm de course, l’actionneur doit
être mis en mode de course de 3,2 mm
Prix en €
Vannes 2 voies MVFL
MVFL215/8T0.16
199,50
MVFL215/7T0.25
199,50
MVFL215/6T0.4
199,50
MVFL215/5T0.63
199,50
MVFL215/4T1
199,50
MVFL215/3T1.6
199,50
MVFL215/2T2.5
199,50
MVFL215/1T4
199,50
MVFL220/T6.3
241,80
MVFL225/T10
241,80
MVFL232/T16
278,60
MVFL240/T40
392,50
Vannes 3 voies MVFL
MVFL315/7T0.25
243,90
243,90
MVFL315/6T0.4
243,90
MVFL315/5T0.63
243,90
MVFL315/4T1
243,90
MVFL315/3T1.6
243,90
MVFL315/2T2.5
243,90
MVFL315/1T4
266,00
MVFL320/T6.3
288,20
MVFL325/T10
288,20
MVFL325/T16
354,70
MVFL340/T25
Moteur pour vanne MVFL
z
RVAZ4L1-24A
221,70
Vannes 2 Voies PCTV
(indépendantes de la pression)
PCTV15-F600
237,90
PCTV20-F1000
279,00
PCTV25-F1500
322,30
Moteur pour vanne PCTV
RVAPC-24A
270,40
Adaptateur pour vanne PCTV
VA07010
8,50
zEn stock
6WRFN¢FRQʾUPHU
(SAV) 0826 14 25 70
0,15€ TTC / MIN
11
259
| Variateurs - Accessoires de Régulation / MV600 - MINI 1200 - SOMME RC
MV600 - MINI 1200
Manomètres à liquide
MV600
Pour une mesure précise. Mesure jusqu’à 600Pa de
pression
différentielle avec une échelle agrandie entre 0 et 200Pa.
Plage de pression
0...600Pa
Tolérance
+/3%
Température
-45°C...+65°C
Dimensions
210 x 140 x 33mm
Livré avec liquide, autocollant pour repérage du type de
ʾOWUH
€
TARIF
Produit
Prix en €
Manomètre à liquide 0-600 Pa
z
MV600
139,50
zEn stock
6WRFN¢FRQʾUPHU
MINI1200
6LPSOHFRPSDFWSRXUODPHVXUHGɂHQFUDVVHPHQWGHVʾOWUHV
Gamme de pression 0...1200Pa
Dimensions 180X30mm
Livré avec liquide, autocollant pour repérage du type de
ʾOWUH
Produit
Prix en €
Manomètre à liquide 0-1200 Pa
MINI1200
43,90
SOMME RC
Sommateur de contrôle
Sommateur de contrôle
8 contacts en entrée à valeur réglable
Sortie signal 0-10V ou 4-20 mA
Alimentation 230 V/50 Hz
Protection IP 67
11
260
(SAV) 0826 14 25 70
0,15€ TTC / MIN
€
TARIF
Produit
Sommateur de contrôle
SOMME RC
Prix en €
1 004,20
Variateurs - Accessoires
de Régulation
Momento
technique |
PUISSANCE NECESSAIRE POUR L’ELEVATION DE LA TEMPERATURE D’UN DEBIT D’AIR
(sous une atmosphère)
P:
Q:
T:
P = Q x 0,34 x T
Puissance en W
Débit en m3/h
Différence entre la température de départ et celle désirée en °C
Exemple: Quelle est la puissance nécessaire pour réchauffer à 21°C un débit d’air de 700 m3/h entrant dans une pièce
alors que la température extérieure est de -7°C?
P = Q x 0,34 x deltaT
P = 700 x 0,34 x [21-(-7)]
P = 6664 Watts
RELATION VITESSE D’AIR, DEBIT D’AIR ET SECTION D’UN CONDUIT
Q:
S:
V:
Débit en m3/s (m3/h=m3/s x 3600)
Section en m² avec S = PI x D²/4
Vitesse en m/s
Q=SxV
Exemple: Quel est le diamètre d’un conduit pour un débit d’air de 700 m3/h et une vitesse de 4 m/s?
Q = SxV
Q = (Pi x D²/4) x V
Pi x D2/4 = Q / V
D2 = (Q x 4)/(V x Pi)
D2 = (700/3600 x 4)/(4 x Pi)
D2 = 0.0619
D = 0.248 m
D = 248 cm
Correspondance du Diamètre d’un conduit pour un Débit donné à la vitesse de 4m/s.
Diamètre (mm)
125
160
200
250
315
400
Débit maximum (m3/h)
100
300
450
700
1100
1800
Perte de charge (Pa)
7,2
6
4,8
3,2
2,4
1,6
CONVERSIONS UTILES D’UNITES DE MESURE
Débit
m3/h =
m3/h =
m3/h =
m3/s ÷ 3600
l/s x 3,6
l/h x 1000
Puissance
kW
= kcal x 860
ch
= kW x 0.736
Energie
kW/h = Joule/s x 1000
Thermie= kcal x 1000
Thermie= kJoule x 4185
Pression
mm CE = Pa
x 9,81
bar
= mmCE x 10 000
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
261
| Momento
Variateurs technique
- Accessoires de Régulation
FILTRATION
EU1
EU2
EU3
EU4
EU5
EU6
EU7
EU8
EU9
INDICE DE PROTECTION DES MOTEURS
1er indice: protection contre les corps solides
IP 0x
Pas de protection
IP 1x
Protégé contre les corps solides supérieurs au diamètre 50mm
IP 2x
Protégé contre les corps solides supérieurs au diamètre 12.5mm
IP 3x
Protégé contre les corps solides supérieurs au diamètre 2.5mm
IP 4x
Protégé contre les corps solides supérieurs au diamètre 1mm
IP 5x
Protégé contre les poussières
IP 6x
Totalement protégé contre les poussières
2ème indice: protection contre les corps liquides
IP x0
Pas de protection
IP x1
Protégé contre les chutes verticales de gouttes d’eau
IP x2
Protégé contre les chutes verticales de gouttes d’eau jusqu’à 15°de la verticale
IP x3
Protégé contre les chutes verticales de gouttes d’eau jusqu’à 60°de la verticale
IP x4
Protégé contre les projections d’eau de toutes les directions
IP x5
Protégé contre les jets d’eau de toutes les directions à la lance
IP x6
Totalement protégé contre les projections d’eau assimiliables aux paquets de mer
IP x7
Protégé contre les effets de l’immersion
,3[
3URW«J«FRQWUHOHVHIIHWVGHOɂLPPHUVLRQSURORQJ«HGDQVGHVFRQGLWLRQVVS«FLʾTXHV
Exemple: IP 57: protégé contre les poussières et les effets de l’immersion.
PUISSANCE ELECTRIQUE DES MOTEURS
Puissance électrique des moteurs
P = Puissance en Watt
U = Tension en Volt
I = Intensité en Ampère
Cos Phi = déphasage entre le courant ‘actif’ et le courant ‘apparent’.
en monophasé
P = U x I x cos Phi
en triphasé
11
262
(SAV) 0826 14 25 70
0,15€ TTC / MIN
3 8[,[ʙ[FRV3KL
Variateurs - Accessoires
Momento
de Régulation
technique |
NORME ATEX: IDENTIFICATION
d:
CE 123 Ex II 2 G E Ex d IIC T3
CE:
Ex:
II:
2:
G:
E:
Ex:
Marquage CE
1XP«URGɂLGHQWLʾFDWLRQ
Symbole prévention
Groupe de l’appareil
II: utilisation au jour
Catégorie
1: Très haut niveau de sécurité
2: Haut niveau de sécurité
3: Niveau de sécurité normal
Atmosphère Ex
G: Gaz
'SRXVVLªUHLQʿDPPDEOH
Normes européennes EN
Protection contre les explosions
IIC:
T3:
Degré de protection
p: Carter en surpression interne
G([«FXWLRQDQWLG«ʿDJUDQWH
e: Securité augmenté
nA: Absence d’étincelles
i: Sécurité intrinsèque
Groupe à risque d’explosion
Plage max.
IIA: d>=0.9mm
IIB: 0.9>d>=0.5mm
IIC: d<0.5mm
Classe de température
Température max.
T1: max. 450°C
T2: max. 300°C
T3: max. 200°C
T4: max. 135°C
T5: max. 100°C
T6: max. 85°C
ACOUSTIQUE
Le bruit est composé d’ondes sonores situées sur différentes bandes de fréquence (de 250 à 8000Hz). C’est le spectre
acoustique. Celui-ci donne un niveau sonore global par l’addition logarithmique des niveaux sonores de chaque bande de
fréquence.
dB =
Unité de mesure du bruit ou du niveau sonore.
G%$ 8QLW«GHPHVXUHGXEUXLWDYHFOHʾOWUHGHOɂRUHLOOHKXPDLQH
&HʾOWUHDWWHQXHO«JªUHPHQWOHEUXLW
Lw =
Niveau de puissance acoustique mesuré exprimé en dB ou dB(A). Mesure à la source.
Lp =
Niveau de pression acoustique mesuré à une distance donnée de la source et dans un environnement
déterminé. Mesuré en dB.
Spectre acoustique = niveau sonore selon les bandes de fréquence.
Selon l’unité ou le niveau choisi, le même bruit peut donner différents résultats. Il dépend aussi de l’atténuation du local.
Exemple : d’un ventilateur mesuré dans un local :
Lw: 60 dB = Lw: 55 dB(A) = Lp: 40 dB(A) à 3m = Lp: 30 dB(A) à 6m
NORMES EN VENTILATION
/ɂ$0&$RUJDQLVDWLRQLQWHUQDWLRQDOHGHDQVHW(XURYHQWRUJDQLVDWLRQHXURS«HQQHRQWQRWDPPHQWSRXUEXWGHFHUWLʾHU
GHVGRQQ«HVU«VXOWDQWHVGɂHVVDLVU«DOLV«VHQFRQIRUPLW«¢GHVVWDQGDUGVRXQRUPHVDʾQGɂDVVXUHUDX[FOLHQWVODSHUIRUPances des produits proposés par les fabricants.
Quelques exemples des normes et méthodes utilisées pour les tests des centrales de traitement d’air:
AMCA 210-99, EN308 et EN 13053 (future normes ISO 5801):
EN13053 ISO 5801 AMCA210-99 AMCA300-96:
EN779:
EN1886:
Débits d’air, échangeurs.
Débits d’air, acoustique.
Filtres.
Etanchéités, isolations…
CALCUL DU RENDEMENT D’UN ECHANGEUR
T1 = Température de l’air neuf avant l’échangeur
7 7HPS«UDWXUHGHOɂDLUVRXIʿ«DSUªVOɂ«FKDQJHXU
T3 = Température de l’air extrait avant l’échangeur
(IʾFDFLW«HQ7777
11
(SAV) 0826 14 25 70
0,15€ TTC / MIN
263
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
