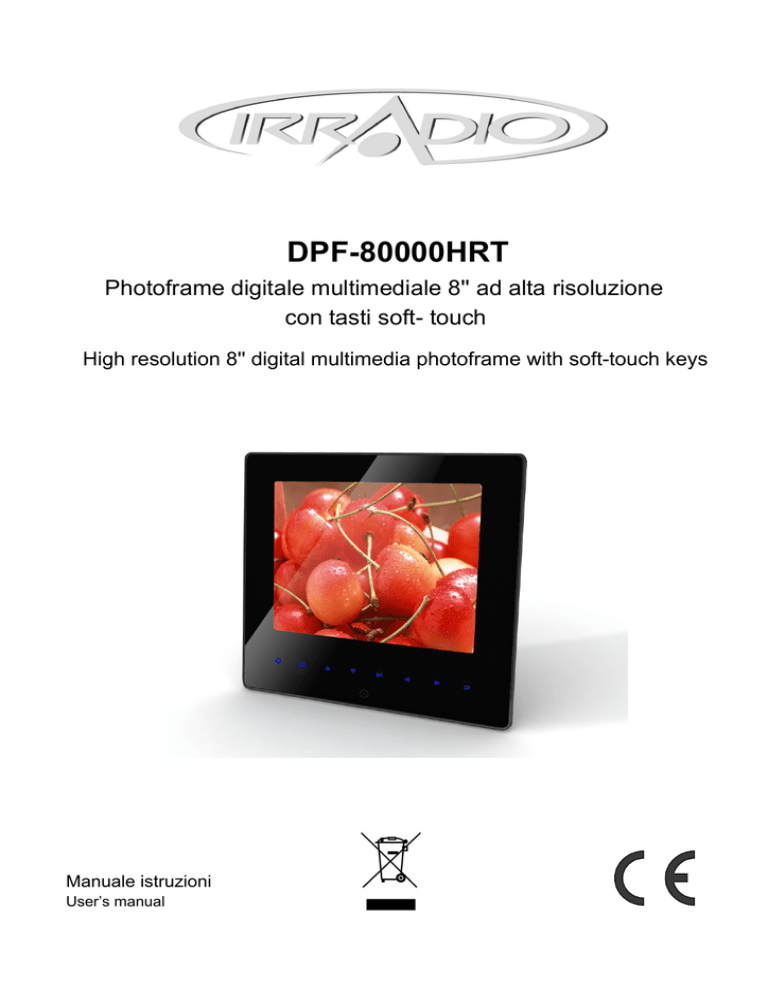

DPF-8000HRT_manuale
DPF-+57
Photoframe digitale multimediale 8'' ad alta risoluzione
con tasti soft- touch
High resolution 8'' digital multimedia photoframe with soft-touch keys
Manuale istruzioni
User’s manual
Avvertenze importanti
Precauzioni e manutenzione
● Questa cornice digitale deve essere utilizzata solo in interni.
● Al fine di evitare che si verifichino cortocircuiti o princìpi di incendio, non
esporla alla pioggia, alla condensa e ad una umidità eccessiva.
● Onde evitare il surriscaldamento, non ostruire le fessure di ventilazione
praticate nel retro del mobile.
● Non esporre la cornice digitale alla luce solare diretta e all’azione di fonti di
calore.
● Per estrarre la scheda di memoria utilizzare sempre l’apposito pulsantino di
espulsione.
● Evitare di smontare la cornice digitale. L’assenza, al suo interno, di
componenti soggetti a manutenzione ne rende del tutto superfluo lo
smontaggio da parte dell’utente, che potrebbe in questo modo esporsi al
rischio di folgorazione. Lo smontaggio della cornice ne annulla la garanzia.
Pulizia dello schermo
● Lo schermo di questa cornice digitale è in vetro, e se non maneggiato con
cautela può scheggiarsi, rompersi o rigarsi con relativa facilità.
● Per rimuovere polvere o impronte dallo schermo, si raccomanda di
utilizzare un panno molto morbido, come ad esempio quelli specifici per gli
obbiettivi delle macchine fotografiche, leggermente inumidito con acqua o
con un detergente per vetri.
● Pulire lo schermo con particolare cautela, onde evitare di romperlo.
ATTENZIONE
Prima di inserire o rimuovere una scheda di memoria o un
dispositivo USB, spegnere sempre la cornice digitale.
In caso contrario la scheda, il dispositivo o la cornice possono
danneggiarsi irreparabilmente.
Al fine di evitare che si verifichino cortocircuiti o princìpi di
incendio, non esporre la cornice digitale alla pioggia, alla
condensa e ad una umidità eccessiva.
1
Introduzione
Vi ringraziamo per avere acquistato questa cornice digitale, che vi permetterà
di visualizzare con la massima facilità e rapidità le immagini riprese con una
fotocamera digitale o un telefono cellulare, o memorizzate su una scheda. Vi
raccomandiamo di leggere attentamente questo manuale prima di iniziare ad
utilizzarla.
Caratteristiche principali
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Formato file immagini: JPEG.
Formato file audio: MP3, WMA.
Formato file video: MPEG1, MPEG2, MPEG4, AVI, M-JPEG.
Formato schede di memoria: SD, SDHC, MS, MMC.
Formato connettore USB: Mini USB.
Memoria flash incorporata da 16 MB (memorizzazione di 1-3 immagini).
Visualizzazione delle anteprime delle immagini.
Visualizzazione di immagini in sequenza automatica (Slideshow) con musica
in sottofondo.
Attivazione automatica della visualizzazione di immagini in sequenza
all’inserimento della scheda di memoria.
Funzioni di visualizzazione delle immagini: in sequenza automatica,
anteprime, zoom, rotazione.
Possibilità di regolazione della durata della visualizzazione in sequenza
automatica e di scelta dell’effetto di transizione.
Visualizzazione dell’ora e del calendario.
Possibilità di programmazione degli orari di accensione e spegnimento.
Funzioni di copia e cancellazione delle immagini.
Possibilità di regolazione della luminosità, del contrasto e del colore.
Possibilità di riproduzione delle immagini a pieno schermo, in quattro
riquadri o in tre riquadri durante la visualizzazione in sequenza automatica.
Possibilità di selezione della lingua dei menu OSD (Inglese, Italiano,
Francese, Spagnolo, Tedesco).
Contenuto dell’imballo
1.
2.
3.
4.
5.
6.
Cornice digitale con schermo da 8”
Manuale di istruzioni per l’uso
Adattatore per alimentazione da rete
Telecomando
Supporto
Cavetto di collegamento USB
1
1
1
1
1
1
2
Indice
1. Descrizione della cornice digitale --------------------------------------------- 4
1.1 Descrizione del telecomando ---------------------------------------------- 4
1.2 Descrizione dei pulsanti ----------------------------------------------------- 5
1.3 Lato destro --------------------------------------------------------------------- 5
1.4 Lato sinistro -------------------------------------------------------------------- 5
2. Inserimento e sostituzione della batteria ----------------------------------- 5
3. Operazioni preliminari ------------------------------------------------------------ 5
4. Istruzioni per l’uso ----------------------------------------------------------------- 6
4.1 Schede di memoria e dispositivi USB ------------------------------------ 6
4.2 Visualizzazione di foto ------------------------------------------------------- 7
4.3 Riproduzione di musica ----------------------------------------------------- 8
4.4 Riproduzione di video -------------------------------------------------------- 9
5. Navigazione tra i file --------------------------------------------------------------- 9
6. Calendario -------------------------------------------------------------------------- 10
7. Impostazioni ----------------------------------------------------------------------- 10
7.1 Lingua ------------------------------------------------------------------------- 10
7.2 Visualizzazione delle anteprime ----------------------------------------- 10
7.3 Durata della visualizzazione ---------------------------------------------- 10
7.4 Effetto cromatico ------------------------------------------------------------ 10
7.5 Effetto di transizione ------------------------------------------------------- 10
7.6 Modalità di visualizzazione delle fotografie --------------------------- 10
7.7 Modalità di riproduzione dei file musicali ------------------------------ 10
7.8 Modalità di riproduzione dei video -------------------------------------- 10
7.9 Regolazioni display --------------------------------------------------------- 10
7.10 Impostazione dell’ora e della data -------------------------------------- 11
7.11 Impostazione del formato dell’ora --------------------------------------- 11
7.12 Programmazione dell’allarme -------------------------------------------- 11
7.13 Programmazione dello spegnimento e dell’accensione ------------ 11
7.14 Formattazione della memoria interna ---------------------------------- 11
7.15 Ripristino delle impostazioni originali ----------------------------------- 11
7.16 Uscita dai menu ------------------------------------------------------------- 11
8. Montaggio del supporto -------------------------------------------------------- 11
9. Caratteristiche tecniche -------------------------------------------------------- 12
10. Guida alla soluzione di eventuali problemi ------------------------------ 13
3
1 Descrizione della cornice digitale
1.1 Descrizione del telecomando
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
POWER ─ Accensione/spegnimento.
BGM ─ Riproduzione di musica in sottofondo.
MUTE ─ Azzeramento istantaneo del volume.
MENU ─ Accesso al menu di copia e cancellazione dei file.
 ─ Spostamento del cursore verso l’alto.
RETURN ─ Ritorno alla schermata precedente.
 ─ Spostamento del cursore verso sinistra.
 ─ Spostamento del cursore verso destra.
 ─ Spostamento del cursore verso il basso.
SETUP ─ Accesso diretto al menu delle impostazioni.
─ Riproduzione/pausa: premendo questo pulsante durante la
riproduzione si attiva la pausa; premendolo una seconda volta, si
riprende la riproduzione.
12) OK ─ Conferma: premendo questo pulsante durante la riproduzione si
attiva la pausa; premendolo una seconda volta, si riprende la
riproduzione.
13) ZOOM ─ Mentre è attivata la pausa, premere questo pulsante per
ingrandire l’immagine.
14 /15) VOL +/- ─ Aumento o riduzione del volume.
16) ROTATE ─ Mentre è attivata la pausa, premere questo pulsante per
ruotare l’immagine di 90° in senso antiorario.
17)
─ Selezione del file audio o video precedente.
18)
─ Selezione del file audio o video successivo.
4
1.2 Descrizione dei pulsanti
1.
2.
3.
4.
5.
6.
7.
8.
Accensione
Visualizzazione menu
Alto
Basso
Riproduzione / Pausa / Conferma
Sinistra
Destra
Ritorno
1.3 Lato destro
1. Slot per l’inserimento della scheda
di memoria SD/SDHC/MS/MMC
1.4 Lato sinistro
1.
2.
Ingresso alimentazione DC 5V
Porta MINI USB
2. Inserimento e sostituzione della batteria
Premere l’apposito punto del cassettino portabatteria, quindi sfilare il
cassettino dal telecomando. Inserire una batteria al litio formato CR2025
nell’alloggiamento, avendo cura che il polo positivo (lato contrassegnato dal
simbolo “+”) sia rivolto verso di sé. Reinserire il cassettino.
3. Operazioni preliminari
3.1 Estrarre il supporto che si trova sul retro della cornice, in modo da
conferirle la massima stabilità. Inserire la spina del cavo dell’adattatore di
alimentazione in una presa di corrente (110-240 V AC), quindi inserire
l’altro connettore nella presa di alimentazione situata sul lato sinistro della
cornice.
Attenzione: Il supporto può essere fissato in diverse posizioni. Per ulteriori
informazioni, consultare il paragrafo “Montaggio del supporto”.
3.2 Rimuovere la pellicola di protezione dello schermo LCD.
5
3.3 Rimuovere la pellicola isolante che si trova all’interno del cassettino
portabatteria e posizionare la batteria, secondo le istruzioni riportate nel
paragrafo “Inserimento e sostituzione della batteria”.
3.4 Accendere la cornice digitale premendo l’apposito pulsante sul
telecomando.
4. Istruzioni per l’uso
Dopo che la cornice si è accesa ed è
stata visualizzata la schermata iniziale,
premere il pulsante RETURN
per
accedere alla memoria interna.
4.1 Schede di memoria e dispositivi USB
Questa cornice digitale supporta schede di
memoria in formato SD, SDHC, MS e
MMC, e dispositivi di memoria dotati di
interfaccia USB 2.0. Dopo che si è inserita
una scheda di memoria o che si è
collegato un dispositivo USB, ha
automaticamente inizio la riproduzione in
sequenza. Per accedere alle varie
modalità operative premere due volte il
pulsante RETURN, quindi premere il
pulsante OK per confermare.
Attenzione: 1) Accertarsi sempre che i file di foto, musica e video memorizzati
nella scheda o nel dispositivo USB siano in un formato
supportato dalla cornice.
2) Se nella scheda o nel dispositivo USB sono memorizzati file in
un formato supportato dalla cornice, ha automaticamente inizio
la riproduzione in sequenza con musica in sottofondo.
6
4.2 Visualizzazione di foto
Premere il pulsante RETURN in modo
da selezionare l’opzione "MEMORY
CARD" del menu principale.
Selezionare quindi l’opzione Photo,
premere il pulsante OK per attivare la
funzione di visualizzazione simultanea
di nove anteprime, utilizzare i pulsanti
per selezionare l’immagine
desiderata e infine premere il pulsante
OK per visualizzarla a tutto schermo.
Per dare inizio alla visualizzazione delle
foto in sequenza automatica, premere il
pulsante OK.
Per selezionare una diversa modalità di
visualizzazione delle foto, premere il
pulsante SETUP in modo da selezionare
l’opzione SLIDE MODE, impostare per
mezzo dei pulsanti
la modalità
desiderata (a tutto schermo, finestra
quadrupla o finestra tripla) e infine
premere il pulsante OK per confermare.
Funzioni di copia e di cancellazione
Durante la pausa in riproduzione di foto a
tutto schermo, premere il pulsante MENU
per visualizzare il menu delle funzioni di
copia e cancellazione, quindi premere il
pulsante OK per copiare la foto nella
memoria interna.
7
Mentre è attivata la visualizzazione delle
anteprime, selezionare per mezzo dei
pulsanti
la foto che si desidera
cancellare, quindi premere il pulsante
MENU per richiamare il relativo menu di
cancellazione e premere il pulsante OK
per confermare.
4.3. Riproduzione di musica
Premere il pulsante RETURN in modo
da selezionare l’opzione "MEMORY
CARD" del menu principale.
Selezionare quindi l’opzione Music,
premere il pulsante OK per confermare,
utilizzare i pulsanti
per
selezionare il brano desiderato e infine
premere il pulsante OK per dare inizio
alla sua riproduzione. Per regolare il
volume, utilizzare i pulsanti VOL+/-.
Funzione di cancellazione
Selezionare per mezzo dei pulsanti
il brano che si desidera
cancellare, quindi premere il pulsante
MENU per richiamare il relativo menu di
cancellazione e premere il pulsante OK
per confermare.
8
4.4 Riproduzione di video
Premere il pulsante RETURN in modo
da selezionare l’opzione "MEMORY
CARD" del menu principale.
Selezionare quindi l’opzione Video,
premere il pulsante OK per confermare,
utilizzare i pulsanti
per
selezionare il video desiderato e infine
premere il pulsante OK per dare inizio
alla sua riproduzione. Per regolare il
volume, utilizzare i pulsanti VOL+/-.
5. Navigazione tra i file
Premere il pulsante RETURN in modo da
selezionare l’opzione "MEMORY CARD"
del menu principale Premere il pulsante
File, quindi confermare premendo il
pulsante OK. Questa funzione permette
di navigare tra i file memorizzati nella
scheda, e di cancellare file registrati nella
memoria interna o nei supporti di
memoria esterni.
Funzione di cancellazione
Selezionare per mezzo dei pulsanti
il
file che si desidera cancellare, quindi
premere il pulsante MENU per richiamare il
relativo menu di cancellazione e premere il
pulsante OK per confermare.
9
6. Calendario
Selezionare l’opzione Calendar nel
menu principale, quindi premere il
pulsante OK per confermare e
utilizzare i pulsanti
per
immettere l’ora e la data.
7. Impostazioni
Premere il pulsante Setup per
visualizzare il menu delle impostazioni.
Utilizzare i pulsanti
per
selezionare l’opzione desiderata.
Premere il pulsante
per visualizzare
il menu secondario, effettuare la
selezione per mezzo dei pulsanti
e infine premere il pulsante OK per
confermare.
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
Lingua: Inglese, Italiano, Francese, Spagnolo, Tedesco.
Visualizzazione delle anteprime: Finestra singola, Finestra quadrupla,
Finestra tripla.
Durata della visualizzazione: 3, 5, 15 o 30 secondi / 1, 5, 15, 30 minuti / 1
ora
Effetto cromatico: colore, bianco/nero, tonalità sepia
Effetto di transizione: Casuale, Separazione orizzontale, Tapparella,
Separazione verticale, Irraggiamento, Surround, Sfumatura, Refresh verso
destra,On pan, Tendina dal basso all’alto, Tendina dall’alto al basso,
Mosaico.
Modalità di visualizzazione delle fotografie: Adattamento automatico,
Ottimale, Tutto schermo.
Modalità di visualizzazione dei file musicali : Ripetizione singola,
Ripetizione continua, Nessuna ripetizione, Riproduzione singola.
Modalità di riproduzione dei video: Originale, Schermata, Tutto schermo
Regolazioni display
Contrasto: Utilizzare i pulsanti
per regolare il contrasto tra 00
(minimo) e 40 (massimo).
10
7.10
7.11
7.12
7.13
7.14
7.15
7.16
Luminosità: Utilizzare i pulsanti
per regolare la luminosità tra 00
(minimo) e 40 (massimo).
Saturazione colore: Utilizzare i pulsanti
per regolare la saturazione
colore tra 00 (minimo) e 40 (massimo).
Tonalità: Utilizzare i pulsanti
per regolare la tonalità tra 00 (minimo) e
40 (massimo).
Impostazione dell’ora e della data: Premere il pulsante OK, quindi
selezionare per mezzo dei pulsanti
il dato da regolare: Anno, Mese,
Giorno, Ore, Minuti, Secondi, premere OK per confermare e infine utilizzare
i pulsanti
per impostare. Al termine, premere Save Time per
confermare.
Impostazione del formato dell’ora: Premere il pulsante OK, quindi
selezionare per mezzo dei pulsanti
il formato dell’ora desiderato
(12/24). Al termine, premere OK per confermare.
Programmazione dell’allarme: Premere il pulsante OK, quindi selezionare
per mezzo dei pulsanti
l’opzione desiderata (Stato, Numero, Ora,
Minuti, Modalità), premere OK per confermare e infine utilizzare i pulsanti
per impostare e il pulsante OK per confermare.
Programmazione dello spegnimento e dell’accensione: Premere il
pulsante OK, quindi selezionare per mezzo dei pulsanti
il dato da
impostare (Ore, Minuti, Stato) premere OK per confermare e infine utilizzare
i pulsanti
per impostare e il pulsante OK per confermare.
Formattazione della memoria interna: Premere il pulsante OK, quindi
selezionare per mezzo dei pulsanti
l’opzione desiderata (No, Sì), e
infine premere il pulsante OK per confermare.
Ripristino delle impostazioni originali: Premere il pulsante OK, quindi
selezionare per mezzo dei pulsanti
l’opzione di ripristino delle
impostazioni originali e premere il pulsante OK per confermare.
Uscita dai menu: Premere per uscire dai menu delle impostazioni.
8. Montaggio del supporto
Inserire a fondo e bloccare il supporto nell’apposito alloggiamento (vedere
l’illustrazione sottostante). Accertarsi che la cornice risulti stabile.
11
9. Caratteristiche tecniche
Adattatore di alimentazione
Ingresso: 100-240V AC, 50/60 Hz; Uscita: 5 V DC, 1 A
Formato file foto:
JPEG
Formato file audio:
MP3, WMA
Formato file video:
MPEG1, MPEG2, MPEG4, AVI, M-JPEG
Formato schede di memoria:
SD, SDHC, MS, MMC
Porta USB:
MINI-USB (2.0 High Speed, da collegare ad un cavetto corto)
Schermo:
Diagonale: 8”
Tipo: LCD TFT
Formato: 4:3
Risoluzione: 800x600 Pixel
Contrasto: 250:1
Luminosità: 300 cd/m2
Tempo di risposta: 20 msec
Angolatura di visione: 60° (verticale), 40° (orizzontale)
Temperatura d’esercizio: 0~40 °C; Umidità: 10-85%
12
10. Guida alla soluzione di eventuali problemi
Nel caso in cui si riscontrassero problemi o anomalie nel funzionamento della
cornice digitale consultare il presente manuale di istruzioni. Qualora si
necessitasse di ulteriori istruzioni, consultare il Servizio di Assistenza Tecnica.
 La cornice non si accende:
Controllare che la spina del cavo di alimentazione sia inserita a fondo in una
presa di corrente.
 Il telecomando non funziona:
Accertarsi che la batteria sia carica (in normali condizioni d’uso, la sua
durata è di circa sei mesi); in caso contrario, sostituirla.
 La cornice non legge i file memorizzati sui supporti di memoria esterni:
Verificare che sui supporti di memoria esterni (scheda o dispositivo USB)
siano effettivamente presenti dei file.
Controllare che il formato dei file sia supportato.
 Le immagini nello schermo sono troppo chiare o troppo scure:
Regolare il contrasto e la luminosità per mezzo del menu delle impostazioni.
 I colori appaiono troppo pallidi o troppo intensi:
Regolare il colore e la luminosità per mezzo del menu delle impostazioni
 La cornice non riproduce l’audio:
Accertarsi che il volume sia regolato correttamente, e che non sia stato
attivato l’azzeramento istantaneo (Mute).
13
• Questo apparecchio è conforme alla Direttiva 2004/108/CE, relativa al
rispetto dei requisiti essenziali di compatibilità elettromagnetica (E.M.C.).
• Questo apparecchio è conforme alla Direttiva 2006/95/CE, che riguarda le
prescrizioni relative alla sicurezza degli apparecchi elettronici e loro
accessori collegati alla rete, per uso domestico o analogo uso generale
(L.V.D.).
• A causa della continua evoluzione dei prodotti, le caratteristiche ed il
disegno di questo modello possono variare senza preavviso.
• L'Azienda declina ogni responsabilità per l'utilizzo improprio del prodotto.
INFORMAZIONI IMPORTANTI PER L'UTENTE AI SENSI
DELLA DIRETTIVA "RAEE" 2002/96/CE E SUCCESSIVA
MODIFICA
2003/108/CE
SULLO
SMALTIMENTO
DI
APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
Ai sensi della Direttiva "RAEE" 2002/96/CE e successiva modifica
2003/108/CE, questa apparecchiatura viene contrassegnata con il
simbolo del contenitore di rifiuti barrato. Per un futuro smaltimento
di questo prodotto, si prega di tenere presente quanto segue:
- E' vietato smaltire questa apparecchiatura come un comune rifiuto
urbano: è necessario rivolgersi ad uno dei Centri di Raccolta RAEE
(Rifiuti di Apparecchiature Elettriche ed Elettroniche) Autorizzato e
predisposto dalla Pubblica Amministrazione. E' possibile
consegnare ad un negoziante questa apparecchiatura per il suo
smaltimento all'atto dell'acquisto di una nuova apparecchiatura
dello stesso tipo.
- La normativa sopra citata, alla quale rimandiamo per ulteriori
dettagli o approfondimenti, prevede sanzioni in caso di smaltimento
abusivo dei RAEE (Rifiuti di Apparecchiature Elettriche ed
Elettroniche).
14
GARANZIA CONVENZIONALE
La Società MELCHIONI S.p.A.,
Questo apparecchio è stato progettato e
distributrice sul territorio italiano del
costruito per un impiego esclusivamente
marchio IRRADIO, vi ringrazia per la scelta
domestico: qualunque altro utilizzo fa
e vi garantisce che i propri apparecchi
decadere la garanzia.
sono frutto delle ultime tecnologie e
ricerche.
La garanzia non copre:
L’ apparecchio è coperto dalla garanzia
• le parti soggette ad usura o logorio, né
convenzionale per il periodo di UN ANNO
quelle parti che necessitano di una
dalla data di acquisto da parte del primo
sostituzione e/o manutenzione periodica;
utente. La presente garanzia lascia
• l’uso professionale del prodotto;
impregiudicata la validità della normativa in
• i mal funzionamenti o qualsiasi difetto
vigore riguardante i beni di consumo (art
dovuti ad errata installazione,
1519 bis - nonies del Codice Civile).
configurazione, aggiornamento di
I componenti o le parti che risulteranno
software / BIOS / firmware non eseguita
difettosi per accertate cause di
da personale autorizzato MELCHIONI
fabbricazione saranno riparati o sostituiti
SPA;
gratuitamente presso la nostra rete
• riparazioni o interventi eseguiti da
d’assistenza autorizzata, durante il
persone non autorizzate da MELCHIONI
periodo di garanzia di cui sopra.
SPA;
La MELCHIONI SPA si riserva il diritto di
• manipolazioni di componenti
effettuare la sostituzione integrale
dell'assemblaggio o, ove applicabile, del
dell’apparecchio, qualora la riparabilità
software;
risultasse impossibile o troppo onerosa,
• difetti provocati da caduta o trasporto,
con un altro apparecchio uguale (o simile)
fulmine, sbalzi di tensione, infiltrazioni di
nel corso del periodo di garanzia. In questo
liquidi, apertura dell'apparecchio,
caso la decorrenza della garanzia rimane
intemperie, fuoco, disordini pubblici,
quella del primo acquisto: la prestazione
aerazione inadeguata o errata
eseguita in garanzia non prolunga il
alimentazione;
periodo della garanzia stessa.
• eventuali accessori, ad esempio: scatole,
Questo apparecchio non verrà mai
borse, batterie, ecc. usate con questo
considerato difettoso per materiali o
prodotto;
fabbricazione qualora dovesse essere
adattato, cambiato o regolato, per
• interventi a domicilio per controlli di
comodo o presunti difetti.
conformarsi a norme di sicurezza e/o
tecniche nazionali o locali, in vigore in un
Paese diverso da quello per il quale è stato
originariamente progettato e fabbricato.
15
Il riconoscimento della garanzia da parte di
la matricola o il modello dell’apparecchio
MELCHIONI SPA, o dei suoi centri di
risultassero inesistenti, abrasi o modificati.
assistenza autorizzati, è subordinata alla
La presente garanzia non comprende
presentazione di un documento fiscale che
alcun diritto di risarcimento per danni diretti
comprovi l’effettiva data d’acquisto. Lo
o indiretti, di qualsiasi natura, verso
stesso non deve presentare manomissioni
persone o cose, causati da un’eventuale
o cancellature: in presenza di questi
inefficienza dell’apparecchio.
MELCHIONI SPA si riserva il diritto di
Eventuali estensioni, promesse o
rifiutare l’intervento in garanzia.
prestazioni assicurate dal rivenditore
La garanzia non sarà riconosciuta qualora
saranno a carico di quest’ultimo.
IL PRESENTE CERTIFICATO DEBITAMENTE COMPILATO IN OGNI SUA PARTE, DEVE
SEMPRE ACCOMPAGNARE L’APPARECCHIO IN CASO DI RIPARAZIONE ED E’ VALIDO
SOLO SE ACCOMPAGNATO DA UN DOCUMENTO FISCALE (scontrino o fattura).
Sig. _______________________________________________________________________
Via ____________________________________________________________ n° ________
CAP _____________ Città ______________________________________ Prov. ________
Modello DPF-8000HRT
Matricola ______________________________________
Rivenditore ______________________________ Data acquisto_______________________
Per eventuali informazioni sui Centri di Assistenza autorizzati sul territorio italiano potete
contattare il numero telefonico: 02-57941, oppure consultate il nostro sito: www.melchioni.it
Timbro e firma del rivenditore per convalida del certificato di garanzia
16
Cautions
Precautions and maintenance
●
●
●
●
●
●
For indoor use only
To avoid risk of fire or electric shock, do not expose the unit to moisture or
condensation.
To avoid overheating, do not block the ventilation holes on the back of the
Digital Photo Frame.
Keep the Digital Photo Frame out of direct sunlight.
Always use the eject buttons on the memory storage card slots to remove
the storage cards.
Do not dismantle the Digital Photo Frame. There is a risk of electric shock
and there are no user-serviceable parts inside. Dismantling the Digital
Photo Frame will void your warranty.
Cleaning the LCD Screen
●
Treat the screen carefully. Because the screen of the Digital Photo Frame
is made of glass and it would easily be broken or scratched.
● If fingerprints or dust accumulate on the LCD screen, we recommend using
a soft, non-abrasive cloth such as a camera lens cloth to clean the LCD
screen.
● Moisten the cleaning cloth with the cleaning solution and apply the cloth to
the screen.
WARNING:
Please power off the unit before inserting or removing a card or USB
device.
Failure to do so may cause damage to the card/USB and the unit.
To reduce the risk of fire or electric shock, do not expose this
appliance to rain or moisture.
1
Introduction:
Thank you for your purchase of the Digital Photo Frame. It is designed to
allow quick and easy view of photos taken from your digital camera, mobile
phone, or from a memory storage card. Please read this User Manual
carefully to learn the correct way to use the Digital Photo Frame.
Features:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
Support picture format:JPEG.
Support audio formats: Mp3& WMA
Support video formats: MPEG1 , MPEG2, MPEG4,AVI and M-JPEG
Support Memory card: SD/SDHC/MS/MMC
USB connection: Mini USB
Built-in 16MB flash to store 1-3 pcs pictures
Support viewing pictures in thumbnail mode
Support auto Slideshow with background music
Auto Slideshow when insert Memory Card
Image-display mode: slideshow, preview, zoom, rotate function.
Adjustable slideshow speed and various transition slideshow effects
Built-in Clock and calendar with slideshow
Schedule auto on/off, copy & delete function
Adjustable brightness, contrast, saturation
Slideshow mode: single window, four windows and tripe windows.
OSD language: English , Italian, French, Spanish, German.
Packaging Check List:
1.
2.
3.
4.
5.
6.
8 inch digital photo frame
User manual
AC/DC adapter
Remote control
Braket
Short USB cable (used to connect with USB device)
1 piece
1 piece
1piece
1 piece
1 piece
1 piece
2
CONTENTS
1. Product Diagram ···················································································· 4
1.1 Remote Control ·················································································· 4
1.2 Touch Buttons····················································································· 5
1.3 Right Side of Frame············································································ 5
1.4 Left Side of Frame ·············································································· 5
2. Installing & Replacing the Battery ·····················································….5
3. Getting Started ······················································································· 5
4. Operating Instruction············································································· 6
4.1 Card and USB ···················································································· 6
4.2 Picture Mode ······················································································ 6
4.3 Music Mode ························································································ 8
4.4 Video Mode ························································································ 8
5. File……………………………………………………………………………..…………………………………….9
6. Calendar································································································ …10
7. Setup······································································································· 9
7.1 Language························································································ 9
7.2 Slide Mode······················································································ 9
7.3 Slide Speed····················································································· 9
7.4 Photo effect ··················································································· 9
7. 5 Slide Effect····················································································· 9
7. 6 Photo Mode················································································ 9
7. 7 Music Play Mode········································································ 9
7. 8 Video Mode···················································································· 9
7.9 Display ···························································································· 9
7.10 Set time/date················································································· 9
7.11 Set time format ·············································································10
7.12 Alarm ····························································································10
7.13 Auto Power On/Off ·······································································10
7.14 Format built-in memory ································································10
7.15 Reset setting ················································································10
7.16 Exit ·······························································································10
8. Stand Instruction·················································································· …11
9. Technical Specifications····································································· .....12
10.Troubleshooting Guide ······································································ ….12
3
1 Product Diagram
1.1 Remote Control
1) POWER ─ Switch On/Off
2) BGM ─Press BGM button to play the background music
3) MUTE ─ Press Mute button to silence the voice temporarily.
4) MENU ─ Enter copy & delete interface.
5)  ─ Functional selection button from the bottom to the top cursor.
6) RETURN ─ Return to upper page.
7) ─ Functional selection button from right to left cursor
8)  ─ Functional selection button from left to right cursor
9)  ─ Functional selection button from the top to the bottom cursor.
10) SETUP ─ Go directly to Setup mode.
─ Play/pause: In the playing mode, press this button, it will pause;
11)
repress this button, it will play again.
12) OK ─ Press to confirm. Play/pause: In the playing mode, press this button,
it will pause; repress this button, it will play again.
13) ZOOM ─ In the pause state of single picture, press ZOOM to magnify
picture display size.
14 /15) VOL +/- ─ Turn up/down the volume.
16) ROTATE ─In the pause state of single picture, press this button to revolve
the picture 90°in counterclockwise each time.
17)
─ Move back to previous music or video file.
18)
─ Move forward to next music or video file.
4
1.2 Touch Buttons
1.
2.
3.
4.
5.
6.
7.
8.
Power
Menu
Up
Down
Play / Pause/OK
Left
Right
Return
1.3 Right Side of Frame
1. SD/SDHC/MS/MMC
1.4 Left Side of Frame
1. DC 5V
2. MINI USB
2. Installing & Replacing the Battery
Place the upside of the remote control down, press down on the ridged area of
the battery cover and pull towards you to remove the tray. Place one CR2025
lithium button-cell battery on the tray with the positive “+”side facing you.
Reinsert the tray.
3. Getting Started
3.1 Extend the digital photo frame bracket on the back of the frame to the
widest position for greatest stability, and then plug one end of the included
AC adapter into a standard 110-240V AC electrical outlet and the other
end into the right side the frame.
Note: There are different positions for the digital photo frame stand. Please
refer to "Stand Instruction".
3.2. Remove the protective film covering the LCD.
3.3. Remove the plastic battery insulator from the battery compartment and
make sure the remote control has a battery inside. Please refer to
“Installing & Replacing Battery” if you need a new battery.
3.4. Power on the unit by pressing the Power button on the remote control.
5
4. Operating Instruction
After turning on the unit, it will show
the startup picture, press RETURN
to access to Built-in memory.
4.1 Card and USB
It supports SD/SDHC/MS/MMC and USB
2.0. After inserting a card or USB device,
slideshow will play automatically, then
press RETURN twice to access to photo,
music, video, file, calendar and setup.
Press OK to confirm.
Note:
1) Make sure there are supported picture, music and video files in the
Card or USB device.
2) If there are supported picture and music files in the Card or USB Device,
slideshow will play automatically with background music.
4.2 Picture Mode
Press RETURN to choose "MEMORY
CARD" in the main menu. Highlight
Photo, press OK to access to the
nine-picture mode, use
to
choose the picture, press OK to play
the picture in single window.
6
Press OK to start slideshow pictures in
the selected slide mode.
Change slide mode as follows: press
SETUP to choose SLIDE MODE (single
window/ four windows/Triple windows),
select with
, press OK to confirm.
Copy & Delete function
In the pause state of single picture, press
MENU to enter copy interface,
press
OK to copy the picture to Built-in memory
In nine - picture mode, use
to
select the picture you want to delete ,
then press MENU to enter delete
interface, press OK to confirm.
7
4.3. Music Mode
Press RETURN to choose "MEMORY
CARD" in the main menu. Choose
Music, press OK to enter the music
interface, press
to select the
music from the playlist, then press OK
to confirm. Press VOL+/- to turn up/
down the volume.
Delete function
Use
to select the music you want
to delete, then press MENU to enter
delete interface, press OK to confirm.
4.4 Video Mode
Press RETURN to choose "MEMORY
CARD" in the main menu. Choose
Video, press OK to enter the video
to select the
interface, press
video from the playlist, then press OK
to confirm. Press VOL+/- to turn up/
down the volume.
5. File
Press RETURN to choose "MEMORY
CARD" in the main menu. Press File,
then press OK to access to file interface.
You can browse all the files in the
memory card in this mode, and delete
files in built-in memory or external device.
8
Delete function
Use
to select the file you want to
delete, then press MENU to enter
delete interface, press OK to confirm.
6. Calendar
Select Calendar from the main menu,
press OK to enter, use
to
select the date you want to view.
7. Setup
Press Setup directly to access to setup
interface. Use
to select the item
you want to set up. Press
to show
the sub menu, select with
, then
press OK to confirm.
7.1Language: English , Italian, French, Spanish, German.
7.2 Slide mode: Single window, Four windows, Tripe windows.
7.3 Slide speed: 3/5/15/30seconds, 1/5/15/30minutes and 1hour
7.4 Photo effect: color, mono, sepia
7.5 Slide effect: random, Split Horizontal in/out, Jalousie, Split Vertical in/out,
Radiation, Surround, Fade, Right/Next Refresh,on pan , Roll From Down To
9
Up, Roll From Up To Down, Brick
7.6 Photo mode: Auto fit, Optimal, Full
7.7 Music Play Mode:Single Repeat, Circular, No Repeat, Single
7.8 Video Mode: Original, Screen,Full
7.9 Display
Contrast: Use
to select between 00 (lowest) and 40 (highest).
Brightness: Use
to select between 00 (lowest) and 40 (highest).
Saturation: Use
to select a point between 00(lowest) and 40(highest).
Tint: Use
to select between 00(most color) to 40(least color).
as follows: Year,
7.10 Set time/date: Press OK, choose setup items with
Month, Date, Hour, Minute, Second, press OK, use
to set, Press Save
Time to confirm.
7.11 Set time format: 12/24, Press OK, select with
, press OK, then use
to set, press OK to confirm
as follows: Status,
7.12 Alarm: Press OK, choose setup items with
Number, Hour, Minute, Mode, press OK, use
to set, Press OK to confirm.
7.13 Auto Power On/Off: Press OK, choose setup items with
as follows:
Hour, Minute, Status, press OK, use
to set, Press OK to confirm.
7.14 Format built-in memory: Press OK, choose No/ Yes with
, Press OK to
confirm
7.15 Reset setting: Press OK enter, use to select or unselect to reset all
settings to default values, press OK to confirm.
7.16 Exit: Press to exit setup interface.
8. Stand Instruction
Insert the bracket into the slot of the digital photo frame. Please check and
make sure the stand is locked in place before standing the photo frame up.
Please refer to the illustration shown below
10
9. Technical Specifications
Adapter
Input: AC 100-240V 50/60HZ
Output: DC 5V/1A
Picture Formats:
JPEG
Audio Formats:
Mp3& WMA
Video Formats:
MPEG1 , MPEG2, MPEG4,AVI and M-JPEG
Memory Cards:
SD/SDHC/MS/MMC
USB:
MINI-USB ( high speed 2.0 connected with the short USB Cable)
Screen Parameter:
Screen Size: 8 inch TFT
Aspect Ratio: 4:3
Resolution:800X600 Pixel
Contrast: 250:1
Brightness: 300cd/m2
Response Time: 20ms
Viewing Angle: 60°(left/right/vertical), 40°(horizontal)
Working Temperature: 0 ~40 , Humidity: 10-85%
10.Troubleshooting Guide
If you are having problems with your player, please consult both this guide
and manual.If you need further assistance, please contact Technical Support.

No power:
Please check whether the plug is inserted correctly.

Remote control no function:
Please check whether the battery has power (the battery can be used for
half a year in normal conditions). Replace with new battery if necessary.

Can not read the CARD or USB:
Please confirm whether there is storage in the card or USB device.
Empty devices cannot be read.

Can not play the file:
Please confirm if the file format is compatible with the player.

Display too bright or too dark:
Please adjust the brightness or contrast in the setup menu.

The color is light or no color:
Please adjust the color and contrast setup.

No sound:
Please check whether the volume is correct and the player is not in Mute
mode.
11
Melchioni S.p.A.
Via Friuli 18/a
20135 MILANO – Italy
Tel. +39 02 5794213 – Fax +39.02.5794320
www.melchioni.it
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
