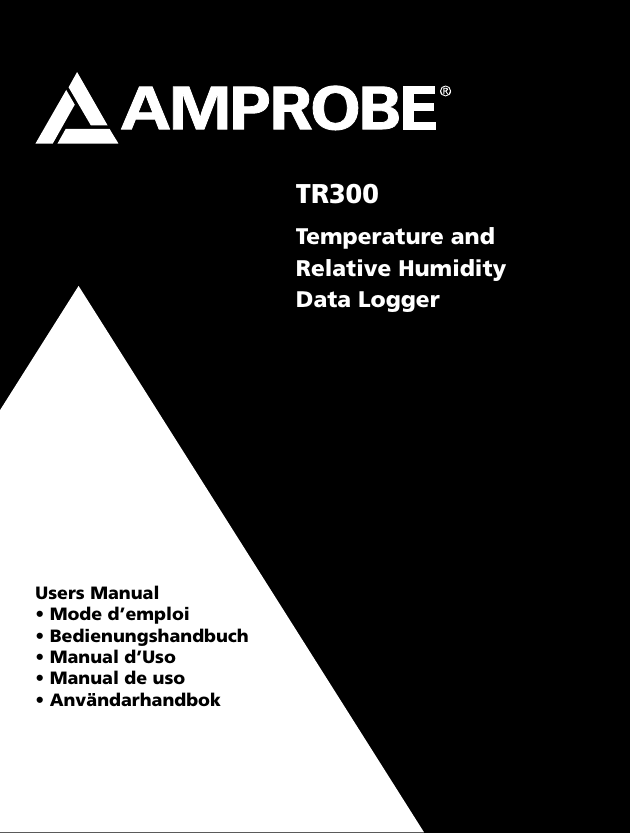

TR300
Temperature and
Relative Humidity
Data Logger
Users Manual
• Mode d’emploi
• Bedienungshandbuch
• Manual d’Uso
• Manual de uso
• Användarhandbok
Temperature and Relative
Humidity Data Logger
Users Manual
TR300_Rev001
© 2008 Amprobe Test Tools.
All rights reserved.
1
English
TR300
Limited Warranty and Limitation of Liability
Your Amprobe product will be free from defects in material and workmanship for 1 year from the
date of purchase. This warranty does not cover fuses, disposable batteries or damage from accident,
neglect, misuse, alteration, contamination, or abnormal conditions of operation or handling.
Resellers are not authorized to extend any other warranty on Amprobe’s behalf. To obtain service
during the warranty period, return the product with proof of purchase to an authorized Amprobe
Test Tools Service Center or to an Amprobe dealer or distributor. See Repair Section for details.
This warranty is your only remedy. All other warranties - whether express, implied
or stautory - including implied warranties of fitness for a particular purpose or
merchantability, are hereby disclaimed. Manufacturer shall not be liable for any
special, indirect, incidental or consequential damages or losses, arising from any
cause or theory. Since some states or countries do not allow the exclusion or limitation of an
implied warranty or of incidental or consequential damages, this limitation of liability may not apply
to you.
Repair
All test tools returned for warranty or non-warranty repair or for calibration should be accompanied
by the following: your name, company’s name, address, telephone number, and proof of purchase.
Additionally, please include a brief description of the problem or the service requested and include
the test leads with the meter. Non-warranty repair or replacement charges should be remitted in the
form of a check, a money order, credit card with expiration date, or a purchase order made payable
to Amprobe® Test Tools.
In-Warranty Repairs and Replacement – All Countries
Please read the warranty statement and check your battery before requesting repair. During the
warranty period any defective test tool can be returned to your Amprobe® Test Tools distributor
for an exchange for the same or like product. Please check the “Where to Buy” section on www.
amprobe.com for a list of distributors near you. Additionally, in the United States and Canada InWarranty repair and replacement units can also be sent to a Amprobe® Test Tools Service Center (see
address below).
Non-Warranty Repairs and Replacement – US and Canada
Non-warranty repairs in the United States and Canada should be sent to a Amprobe® Test Tools
Service Center. Call Amprobe® Test Tools or inquire at your point of purchase for current repair and
replacement rates.
In USA Amprobe Test Tools Everett, WA 98203 Tel: 877-AMPROBE (267-7623) In Canada
Amprobe Test Tools
Mississauga, ON L4Z 1X9
Tel: 905-890-7600
Non-Warranty Repairs and Replacement – Europe
European non-warranty units can be replaced by your Amprobe® Test Tools distributor for a nominal
charge. Please check the “Where to Buy” section on www.amprobe.com for a list of distributors near
you.
European Correspondence Address*
Amprobe® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Germany
Tel.: +49 (0) 7684 8009 - 0
*(Correspondence only – no repair or replacement available from this address. European customers
please contact your distributor.)
2
➊Sensor
➋2.5”X 2.0” LCD display
➌Speaker
➍Alarm LED
➎Record LED
➏Start/Stop to turn on and off
1
2
DP
3
REC
4
Y-M-D
6
20.8 °C
36.5 %
7
9
11
10
13
DP
USB adaptor (USB cable is
optional accessory)
Tripod mounting screw (tripod
not included)
➊Primary display: Displays the measured
temperature in °C or °F.
REC
6
7
9V DC adaptor (>= 500mA.
Depth:9mm Inner: 1.35mm.
Outer: 3.5mm) Not Included
➋DP: Dew point indicator
➌REC: recording indicator
➍Low battery indicator
➎Secondary display: Displays the air
%
4
5
1
2
3
➐Mode
➑Set
➒Up scroll
➓Down scroll
12
08-02-13
8
the unit
5
Y-M-D
H:M:S
humidity
➏Date indicator
➐Time indicator
➑Date and time display: Alternates
8
between date and time display
3
TR300
Temperature and Relative Humidity Data Logger
Contents
Introduction..........................................................................................................................................5
Unpacking and Inspection...................................................................................................................5
Operation.............................................................................................................................................5
Setting Mode..................................................................................................................................5
Sample point:..................................................................................................................................6
Start Mode:.....................................................................................................................................6
Start Time:.......................................................................................................................................7
Sample Rate....................................................................................................................................8
Alarm Set.........................................................................................................................................9
Real Time.......................................................................................................................................10
Switch from °F to °C.....................................................................................................................10
Dew point measurement: DP.......................................................................................................10
Instrument Connection......................................................................................................................10
RS232 PC interface capabilities....................................................................................................11
Download Suite Software installation........................................................................................11
Operation......................................................................................................................................11
Troubleshooting.................................................................................................................................11
Specifications......................................................................................................................................12
4
Introduction
The TR300 Temperature and humidity logger is well suitable to monitor indoor air quality. It
is designed with a wall-mounted hook in the back for easy installation. It has a very large LCD
display, an audible and visible alarm, and a quick response sensor to help monitor easily the
air temperature and humidity. It also has 16K memory capacity storage to record and save
continuous readings.
Please read this manual thoroughly before operation. You will find it very easy to operate and
a valuable instrument to measure & record the air temperature & humidity.
Unpacking and Inspection
The standard package of this product contains:
1 X TR300 meter
1 X Instruction Manual
1 X Download Suite CD
1 X USB Cable
4 X AA battery
Operation
Turn ON and OFF the unit
• Press START/STOP pushbutton for less than 1 sec
• The display will show current temperature, humidity, the date and time in alternate fashion.
Setting Mode (See Fig 4 for Symbols meaning)
1. Press SET pushbutton to enter the setting mode or use the software program .
2. Use Up and Down pushbuttons to select from:
• Sample point: ‘PtS’ & ‘P1’ show on the display
• Start mode: Stn’ and ‘P2’ show on the screen
• Start Time: ‘Stt’ & ‘P3’ show on the display
• Sample rate: ‘Sr’ & ‘P4’ show on the screen
• Alarm set: ‘AL’ & ‘P5’ show on the screen
• Real time: ‘rtC’ & ‘P6’ shown on the display
5
Sample point:
•
From ‘Pts’ & ‘P1’, press SET key
• Press up and Down pushbuttons to select the sample point from 1h(1000)…….16h(16000).
The sample point will be divided in half: ½ for temperature and ½ for humidity. Example:
16000 points= 8000 Temp + 8000 RH
• Press SET to save and return to P1
• Press MODE to escape without saving the value
Press Up and Down
Press SET to save
Start Mode:
Press Up and Down keys to select from:
• Repeat: ‘rEp’ is displayed on the bottom of the screen. In this mode the meter will
automatically record again once the memories are uploaded to a PC.
■■
From ‘Stn’ & ‘P2’, press SET key
■■
Press Up or Down key to select ‘rEp’
■■
Press SET to save and return to P2
■■
Press MODE to escape
6
• Key Start: ‘hEy’ is displayed on the bottom of the screen. In this mode, the meter will start
recording when you press Start/Stop for more than 2 seconds.
■■
From ‘Stn’ & ‘P2’, press SET key
■■
Press Up or Down key to select ‘hEy’
■■
Press SET to save and return to P2
■■
Press MODE to escape
• Immediately: ‘|Nn’ is displayed on the bottom of the screen. In this mode, the meter will
start recording immediately after you save the setting.
■■
From ‘Stn’ & ‘P2’, press SET key
■■
Press Up or Down key to select ‘|Nn’’
■■
Press SET to save and return to P2
■■
Press MODE to escape and start recording.
■■
To stop the recording, press and hold Start/Stop for more than 2 seconds.
• Schedule: ‘SCh’ is displayed on the bottom of the screen. In this mode, the meter will start
recording from the preset date and time.
■■
From ‘Stn’ & ‘P2’, press SET key
■■
Press Up or Down key to select ‘SCh’’
■■
Press SET to save and return to P2
■■
Press MODE to escape
Start Time:
• Press SET to enter the setting mode
• Press Up or Down key to select ‘Stt’ & ‘P3’
• Press SET to enter edit mode for year ‘YEr’
• Press Up or Down key to adjust the year
• Press SET to enter edit mode for month ‘Mon’
• Press Up or Down key to adjust the month
• Press SET to enter edit mode for day ‘dAt’
• Press Up or Down key to adjust the day
• Press SET again to enter the edit mode foe hour’Hor’
• Press Up or Down key to adjust the hour
• Press SET again to enter the edit mode of minute’NI n’
• Press Up or Down key to adjust the minute
• Press SET again to enter the edit mode for Second ‘Sec’
• Press Up or Down key to adjust the second
• Press SET to save the date and time
• Press MODE to quit
7
Y-M-D
Y-M-D
Y-M-D
H:M:S
H:M:S
H:M:S
Sample Rate
• Press SET key to enter sample rate mode
• Press Up or Down key to select ‘Sr & P4’
• Press SET to enter edit mode for HOUR
‘Hor’
• Press Up or Down key to adjust the hour
• Press SET to enter edit mode for MINUTE
‘N| n’
• Press Up or Down key to adjust the
minute
• Press SET to enter edit mode for SECOND
‘SEc’
• Press Up or Down key to adjust the second
• Press SET to save and return to P4
• Press mode to quit and return to main menu
8
Alarm Set
• Press SET key to enter the alarm setting
• Press Up or Down key to select ‘AL & P5’
• Press set key to edit HIGH temperature ‘tH’
• Press Up or Down key to adjust the high temperature
• Press set key to edit LOW temperature ‘tLo’
• Press Up or Down key to adjust the low temperature
• Press set key to edit HIGH humidity ‘HH’
• Press Up or Down key to adjust the high humidity
• Press set key to edit LOW humidity ‘HL’
• Press Up or Down key to adjust the low humidity
• Press SET to save and return to P5
• Press MODE to quit and return to main menu
9
Real Time
• Press SET to enter real time setting
• Press Up or Down key to select ‘rTC & P6”
• Press SET to edit YEAR ‘yEr’
• Press Up or Down key to adjust the year
• Press SET to edit MONTH ‘Non’
• Press Up or Down key to adjust the month
• Press SET to edit DAY ‘dAt’
• Press Up or Down key to adjust the day
• Press SET to edit HOUR ‘Hor’
• Press Up or Down key to adjust the hour
• Press SET to edit MINUTE ‘Mi n’
• Press Up or Down key to adjust the minute
• Press SET to edit SECOND ‘Sec’
• Press Up or Down key to adjust the second
• Press SET to save and return to P6
• Press MODE to quit and return to main menu
H:M:S
Switch from °F to °C
• Press and release MODE key to change from °F to °C
Dew point measurement: DP
• Press and hold MODE key for dew point reading
• Press and release MODE key to change DP from °F to °C
• Press and hold MODE key to return to temperature reading.
Instrument Connection
1. Plug the RS232 cable to the meter to turn it ON.
2. Connect the meter with the PC using the RS232 provided
3. Start the Download Suite software program
10
RS232 PC interface capabilities
The RS232 cable and the Download Suite software are required to transfer data to a PC. The
RS232 port is located on the right side of the instrument. There is an optional USB converter kit
(RS-USB) available for PCs with no available RS232 port.
Download Suite Software installation
Insert the Download Suite CD into the CD-ROM drive.
To install the software, follow the on-screen instructions.
Operation
1. Open the program, double-click the Download Suite icon.
2. Click on work “with instrument” and then “next”
3. Select TR300 and click on “next”
4. Select Program device and click on NEXT . Click on NEXT again to open the programming
screen (see Figs 1&2)
5. Setup the parameters and click OK to start recording
6. To download file from the device, repeat steps 1 and 2. Select Download and click NEXT.
(See Fig.1)
7. Click NEXT again to start downloading the file. Select the location where you want to store
the file and click NEXT, YES or NO, and FINISH
8. Click on “Visualizations” to select digital meter, generic historical graph, or generic historical
table.(See Fig.3)
9. Select the parameters you want to visualize and click OK.
NB. Refer to help menu for more details on how to use the Download Suite.
Troubleshooting
Power on but no display or meter doesn’t work .
• Check whether the DC power is connected or not.
• Make sure you press ”START/STOP” key for more than 0.1 Sec.
• Check the batteries and see if they make good contact and the polarity is correct.
• Replace the batteries and try again.
Error Codes.
• E02: The value is underflow.
• E03: The value is overflow.
• E04: Wrong value is caused by E02 or E03.
• E11: RH calibration error. Need to re-calibrate.
• E32: IC read/write error. Return the meter for repair.
• E33:Circuit error in measurement portion. Return the meter for repair.
11
Specifications
Mode
Range
RH %
0.0 ~ 100.0%
Resolution
0.1%
Accuracy
+/-3% @ 10~90%;+/-5% @ others
Temperature
-20°C to 70°C (-4°F to 158°F)
Resolution
0.1°C (0.1°F)
Accuracy
±0.6°C (±1°F) @ 0–50°C (32–122°F); ±1.2°C (±2°F) @ others
Memory
Up to 16K (Temp: 8K + RH: 8K)
Real Time
Yes
USB Port
Yes
12
Supporting Figure Diagrams
Figure 1
Figure 2
13
Figure 3
DISPLAY ALPHABET LIST
Display Meaning
Display Meaning
C
E
i
L
n
P
S
y
A
d
H
k
m
o
r
t
Figure 4
14
Centrale de mesure
d’humidité relative et
de températures
Mode d’emploi
TR300_Rev001
© 2008 Amprobe Test Tools.
Tous droits réservés.
Français
TR300
Limites de garantie et de responsabilité
Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit pendant une
période d’un an prenant effet à la date d’achat. Cette garantie ne s’applique pas aux fusibles, aux
piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident
ou soumis à des conditions anormales d’utilisation et de manipulation. L’obligation de garantie
d’Amprobe est limitée, au choix d’Amprobe, au remboursement du prix d’achat ou à la réparation/
remplacement gratuit d’un produit défectueux. Les distributeurs agréés par Amprobe ne sont pas
autorisés à appliquer une garantie plus étendue au nom d’Amprobe. Pour bénéficier de la garantie,
renvoyez le produit accompagné d’un justificatif d’achat auprès d’un centre de services agréé par
Amprobe Test Tools ou d’un distributeur ou d’un revendeur Amprobe. Voir la section Réparation
pour tous les détails. LA PRESENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS. TOUTES AUTRES
GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ECHEANT LES
GARANTIES DE QUALITE MARCHANDE OU D’ADAPTATION A UN OBJECTIF PARTICULIER, SONT
EXCLUES PAR LES PRESENTES. Amprobe, la société mère ou ses filiales ne peuvent en aucun
cas être tenues responsables des dommages particuliers, indirects, accidentels ou
consécutifs, ni d’aucuns dégâts ou pertes de données, sur une base contractuelle,
extra-contractuelle ou autre. Etant donné que certaines juridictions n’admettent pas les
limitations d’une condition de garantie implicite, ou l’exclusion ou la limitation de dégâts accidentels
ou consécutifs, il se peut que les limitations et/ou les exclusions de cette garantie ne s’appliquent pas
à votre cas.
Réparation
Tous les outils de test renvoyés pour un étalonnage ou une réparation couverte ou non par la
garantie doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro
de téléphone et justificatif d’achat. Ajoutez également une brève description du problème ou du
service demandé et incluez les cordons de mesure avec l’appareil. Les frais de remplacement ou
de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date
d’expiration, ou par bon de commande payable à l’ordre de Amprobe ® Test Tools.
Remplacements et réparations sous garantie – Tous pays
Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant
la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur
Amprobe ® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la
section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans
votre région. Au Canada et aux Etats-Unis, les appareils devant être remplacés ou réparés sous
garantie peuvent également être envoyés dans un centre de services Amprobe ® Test Tools (voir page
suivante pour les adresses).
Remplacements et réparations hors garantie – Canada et Etats-Unis
Les appareils à réparer hors garantie au Canada et aux Etats-Unis doivent être envoyés dans un
centre de services Amprobe ® Test Tools. Appelez Amprobe ® Test Tools ou renseignez-vous auprès de
votre lieu d’achat pour connaître les tarifs en vigueur de remplacement ou de réparation.
Aux Etats-Unis Au Canada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, Ontario L4Z 1X9 Canada
Tél. : 877-993-5853 Tél. : 905-890-7600
Fax : 425-446-6390 Fax : 905-890-6866
Remplacements et réparations hors garantie – Europe
Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur
Amprobe ® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site
www.amprobe.com pour obtenir la liste des distributeurs dans votre région.
Adresse postale européenne*
Amprobe ® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Allemagne
Tél. : +49 (0) 7684 8009 – 0
*(Réservée à la correspondance – Aucune réparation ou remplacement n’est possible à cette adresse.
Nos clients européens doivent contacter leur distributeur.)
16
➊Capteur
➋Affichage LCD 2,5 x 2,0 pouces
➌Haut-parleur
➍Témoin d’alarme
➎Témoin d’enregistrement
➏Bouton marche/arrêt pour
1
2
DP
3
REC
4
Y-M-D
6
20.8 °C
36.5 %
7
9
11
10
13
DP
Adaptateur c.c. 9 V (>= 500 mA.
Profondeur : 9 mm. Interne :
1,35 mm. Externe : 3,5 mm.)
Non fourni
Adaptateur USB (le cordon USB
est un accessoire en option)
Vis de montage sur trépied
(trépied non inclus)
➊Affichage primaire : Affiche la
température mesurée en °C ou °F
REC
6
7
➋DP : Indicateur du point de rosée
➌REC : Indicateur d’enregistrement
➍Témoin de batterie faible
➎Affichage secondaire : Affiche
%
4
5
1
2
3
➐Mode
➑Réglage
➒Défilement vers le haut
➓Défilement vers le bas
12
08-02-13
8
mettre l’appareil hors tension
et sous tension.
5
Y-M-D
H:M:S
l’humidité de l’air
➏Indicateur de date
➐Indicateur de l’heure
➑Affichage de la date et de l’heure :
8
Bascule entre l’affichage de la date et
de l’heure
17
TR300
Centrale de mesure d’humidité relative et de température
Sommaire
Introduction..........................................................................................................................................5
Déballage et inspection.......................................................................................................................5
Fonctionnement...................................................................................................................................5
Réglage du mode............................................................................................................................5
Point d’échantillonnage.................................................................................................................6
Mode de démarrage.......................................................................................................................6
Heure de début...............................................................................................................................7
Fréquence d’échantillonnage........................................................................................................8
Réglage de l’alarme........................................................................................................................9
Temps réel.....................................................................................................................................10
Basculer entre °F et °C..................................................................................................................10
Mesure du point de rosée : DP.....................................................................................................10
Branchement de l’instrument............................................................................................................10
Fonctionnalités de l’interface PC-RS232......................................................................................11
Installation du logiciel Download Suite......................................................................................11
Fonctionnement............................................................................................................................11
Dépannage.........................................................................................................................................11
Caractéristiques générales.................................................................................................................12
18
Introduction
L’enregistreur d’humidité et de températures TR300 est bien adapté pour surveiller la qualité
de l’air intérieur. Cet enregistreur est équipé d’un crochet sur sa face arrière qui permet de le
monter facilement sur une paroi murale. Il possède un très grand afficheur LCD, une alarme
sonore et visuelle et un capteur à réponse rapide optimisant la surveillance de l’humidité et de
la température de l’air. Il possède en outre une capacité de stockage de 16 K pour acquérir et
enregistrer les résultats en continu.
Lisez attentivement ce mode d’emploi avant d’utiliser l’appareil. Cet instrument facile d’emploi
est précieux pour mesurer et enregistrer l’humidité et la température de l’air.
Déballage et inspection
Le module standard de ce produit contient :
1 x enregistreur TR300
1 x mode d’emploi
1 x CD Download Suite
1 x cordon USB
4 x piles AA
Fonctionnement
Mettre l’appareil sous tension et hors tension
• Appuyez sur le bouton START/STOP pendant moins d’une seconde.
• L’écran affiche la température courante, l’humidité, la date et l’heure en mode alterné.
Mode de configuration (voir la signification des symboles en Fig. 4)
1. Appuyez sur le bouton SET pour passer en mode de configuration ou utiliser le logiciel.
2. Utilisez les boutons-poussoirs haut et bas pour sélectionner :
• Point d’échantillonnage : « PtS » et « P1 » sont affichés
• Mode de démarrage : « Stn » et « P2 » sont affichés
• Heure de début: « Stt » et « P3 » sont affichés
• Fréquence d’échantillonnage : « Sr » et « P4 » sont affichés
• Réglage de l’alarme : « AL » et « P5 » sont affichés
• Temps réel : « rtC » et « P6 » sont affichés
19
Point d’échantillonnage
• De « PtS » et « P1 », appuyez sur la touche SET
• Appuyez sur les boutons haut et bas pour sélectionner le point d’échantillonnage de
1h(1000)…….16h(16000). Le point d’échantillonnage est divisé par deux : une moitié pour la
température et l’autre pour l’humidité. Exemple : 16000 points = 8000 temp + 8000 HR
• Appuyez sur SET pour enregistrer et revenir à P1
• Appuyez sur MODE pour quitter sans enregistrer
Appuyez sur les
boutons
haut
et bas
Press
Up and
Down
Appuyez
SETtopour
Presssur
SET
saveenregistrer
Mode au démarrage
Utilisez les touches haut et bas pour sélectionner :
• Répéter : « rEp » s’affiche en bas de l’écran. Dans ce mode, l’appareil revient
automatiquement au mode d’enregistrement une fois les mémoires transférées vers un PC.
■■
De
« Stn » et « P2 », appuyez sur la touche SET
■■
Utilisez
les touches haut et bas pour sélectionner « rEp »
■■
Appuyez
sur SET pour enregistrer et revenir à P2
■■
Appuyez
sur MODE pour quitter
20
• Démarrage de fonction : « hEy » s’affiche en bas de l’écran. Dans ce mode, l’utilisateur lance
l’enregistrement en appuyant sur Start/Stop pendant plus de 2 secondes.
■■
De
« Stn » et « P2 », appuyez sur la touche SET
■■
Utilisez
les touches haut et bas pour sélectionner « hEy »
■■
Appuyez
sur SET pour enregistrer et revenir à P2
■■
Appuyez
sur MODE pour quitter
• Immédiatement : « |Nn » s’affiche en bas de l’écran. Dans ce mode, l’appareil lance
l’acquisition immédiatement après l’enregistrement du paramètre.
■■
De
« Stn » et « P2 », appuyez sur la touche SET
■■
Utilisez
les touches haut et bas pour sélectionner « |Nn »
■■
Appuyez
sur SET pour enregistrer et revenir à P2
■■
Appuyez
sur MODE pour quitter et lancer l’enregistrement
■■
Pour
arrêter l’enregistrement, maintenez Start/Stop enfoncé pendant plus de 2 secondes
• Calendrier : « SCh » apparaît en bas de l’écran. Dans ce mode, l’appareil lance
l’enregistrement à partir d’une date et heure prédéfinie.
■■
De
« Stn » et « P2 », appuyez sur la touche SET
■■
Utilisez
les touches haut et bas pour sélectionner « SCh »
■■
Appuyez
sur SET pour enregistrer et revenir à P2
■■
Appuyez
sur MODE pour quitter
Heure de début
• Appuyez sur SET pour passer en mode de configuration
• Utilisez les touches haut et bas pour sélectionner « Stt » et « P3 »
• Appuyez sur SET pour modifier l’année « YEr »
• Utilisez les touches haut et bas pour définir l’année
• Appuyez sur SET pour modifier le mois « Mon »
• Utilisez les touches haut et bas pour définir le mois
• Appuyez sur SET pour modifier le jour « dAt »
• Utilisez les touches haut et bas pour définir le jour
• Appuyez de nouveau sur SET pour passer en mode de modification de l’heure « Hor »
• Utilisez les touches haut et bas pour définir l’heure
• Appuyez de nouveau sur SET pour passer en mode de modification des minutes « NI n »
• Utilisez les touches haut et bas pour définir les minutes
• Appuyez de nouveau sur SET pour passer en mode de modification des secondes « Sec »
• Utilisez les touches haut et bas pour définir les secondes
• Appuyez sur SET pour enregistrer la date et l’heure
• Appuyez sur MODE pour quitter
21
Y-M-D
Y-M-D
Y-M-D
H:M:S
H:M:S
H:M:S
Fréquence d’échantillonnage
• Appuyez sur la touche SET pour passer en
mode de fréquence d’échantillonnage
• Utilisez les touches haut et bas pour
sélectionner « Sr » et « P4 »
• Appuyez sur SET pour modifier
l’heure « Hor »
• Utilisez les touches haut et bas pour
définir l’heure
• Appuyez sur SET pour modifier les
minutes « N| n »
• Utilisez les touches haut et bas pour
définir les minutes
• Appuyez sur SET pour modifier les
secondes « SEc »
• Utilisez les touches haut et bas pour
définir les secondes
22
• Appuyez sur SET pour enregistrer et revenir à P4
• Appuyez sur MODE pour quitter et revenir au
menu principal
Réglage de l’alarme
• Appuyez sur la touche SET pour ouvrir le
réglage d’alarme
• Utilisez les touches haut et bas pour sélectionner
« AL » et « P5 »
• Appuyez sur la touche SET pour modifier la
température haute « tH »
• Utilisez les touches haut et bas pour régler la
température haute
• Appuyez sur la touche SET pour modifier la
température basse « tLo »
• Utilisez les touches haut et bas pour régler la
température basse
• Appuyez sur la touche SET pour modifier l’humidité
haute « HH »
• Utilisez les touches haut et bas pour régler
l’humidité haute
• Appuyez sur la touche SET pour modifier l’humidité
basse « HL »
• Utilisez les touches haut et bas pour régler l’humidité
basse
• Appuyez sur SET pour enregistrer et revenir à P5
• Appuyez sur MODE pour quitter et revenir au
menu principal
23
Temps réel
• Appuyez sur SET pour ouvrir le réglage en temps réel
• Utilisez les touches haut et bas pour sélectionner « rTC » et « P6 »
• Appuyez sur SET pour modifier l’année « yEr »
• Utilisez les touches haut et bas pour définir l’année
• Appuyez sur SET pour modifier le mois « Non »
• Utilisez les touches haut et bas pour définir le mois
• Appuyez sur SET pour modifier le jour « dAt »
• Utilisez les touches haut et bas pour définir le jour
• Appuyez sur SET pour modifier l’heure « Hor »
• Utilisez les touches haut et bas pour définir l’heure
• Appuyez sur SET pour modifier les minutes « Mi n »
• Utilisez les touches haut et bas pour définir les minutes
• Appuyez sur SET pour modifier les secondes « Sec »
• Utilisez les touches haut et bas pour définir les secondes
• Appuyez sur SET pour enregistrer et revenir à P6
• Appuyez sur MODE pour quitter et revenir au menu principal
H:M:S
Basculer entre °F et °C
• Activez et relâchez la touche MODE pour basculer entre les degrés °F à °C
Mesure du point de rosée : DP
• Activez et relâchez la touche MODE pour mesurer le point de rosée
• Activez et relâchez la touche MODE pour basculer le point de rosée DP entre °F et °C
• Maintenez la touche MODE enfoncée pour revenir à la mesure de température
Branchement de l’instrument
1. Branchez le câble RS232 à l’enregistreur pour le mettre sous tension.
2. Branchez l’enregistreur au PC en utilisant le câble RS-232 fourni.
3. Démarrez le logiciel Download Suite.
24
Fonctionnalités de l’interface PC-RS232
Le câble RS232 et le logiciel Download Suite sont nécessaires pour transférer les données vers
un ordinateur PC. Le port RS232 est situé à droite de l’instrument. Un kit de conversion USB
(RS-USB) est disponible en option pour les ordinateurs PC ne possédant pas de port RS232.
Installation du logiciel Download Suite
Introduisez le cédérom Download Suite dans le lecteur de cédérom.
Pour installer le logiciel, respectez les instructions affichées.
Fonctionnement
1. Ouvrez le programme, double-cliquez sur l’icône Download Suite.
2. Cliquez sur la tâche « with instrument », puis sur « Next ».
3. Sélectionnez TR300 et cliquez sur « Next ».
4. Sélectionnez Program device et cliquez sur NEXT. Cliquez de nouveau sur NEXT pour ouvrir
l’écran de programmation. (Voir Fig. 1 et 2.)
5. Configurez les paramètres et cliquez sur OK pour lancer l’enregistrement.
6. Pour télécharger le fichier du dispositif, répétez les étapes 1 et 2. Sélectionnez Download et
cliquez sur NEXT. (Voir Fig. 1.)
7. Cliquez de nouveau sur NEXT pour lancer le téléchargement du fichier. Sélectionnez
l’emplacement de destination du fichier à archiver et cliquez sur NEXT, YES ou NO,
puis sur FINISH.
8. Cliquez sur « Visualizations » pour sélectionner l’enregistreur numérique, le graphique
historique générique ou la table historique générique. (Voir Fig. 3.)
9. Sélectionnez les paramètres à visualiser et cliquez sur OK.
NB. Reportez-vous au menu d’aide pour plus de détails sur l’utilisation de Download Suite.
Dépannage
L’appareil est sous tension mais l’affichage ou l’enregistreur ne fonctionne pas.
• Assurez-vous que la prise d’alimentation c.c. est branchée.
• Veillez à activer la touche « START/STOP » pendant plus de 0,1 s.
• Vérifiez les piles, leur contact et leur polarité.
• Replacez les piles et recommencez.
Codes d’erreur
• E02 : La valeur de l’appareil est un dépassement de capacité par valeurs inférieures.
• E03 : La valeur est un dépassement de capacité par valeurs supérieures.
• E04 : Une valeur incorrecte est provoquée par E02 ou E03.
• E11 : Erreur d’étalonnage HR. Un réétalonnage est nécessaire.
• E32 : Erreur de lecture/écriture CI. Renvoyez l’enregistreur en réparation.
• E33 : Erreur de circuit dans la section mesure. Renvoyez l’enregistreur en réparation.
25
Caractéristiques générales
Mode
Gamme
% HR
0,0 ~ 100,0 %
Résolution
0,1 %
Précision
+/-3 % à 10~90 % ; +/- 5 % à d’autres
Température
-20 °C à 70 °C (-4 °F à 158 °F)
Résolution
0,1 °C (0,1 °F)
Précision
± 0,6 °C (±1 °F) entre 0 et 50 °C (32 et 122 °F) ; ± 1,2 °C (± 2 °F)
à d’autres
Mémoire
Jusqu’à 16K (Température : < 8K HR : 8K)
Temps réel
Oui
Port USB
Oui
26
Schémas des figures prises en charge
Figure 1
Figure 2
27
Figure 3
DISPLAY ALPHABET LIST
Display Meaning
Display Meaning
C
E
i
L
n
P
S
y
A
d
H
k
m
o
r
t
Figure 4
28
Temperatur- und
Feuchtigkeits-Datenlogger
Bedienungshandbuch
TR300_Rev001
© 2008 Amprobe Test Tools.
Alle Rechte vorbehalten.
29
Deutsch
TR300
Beschränkte Gewährleistung und Haftungsbeschränkung
Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum
frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen,
Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale
Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Garantieverpflichtung von Amprobe beschränkt
sich darauf, dass Amprobe nach eigenem Ermessen den Kaufpreis ersetzt oder aber das defekte Produkt
unentgeltlich repariert oder austauscht. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung
im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen zu
beanspruchen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder
an einen Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“.
Diese Gewährleistung stellt den einzigen und alleinigen Rechtsanspruch auf Schadenersatz
dar. Alle anderen Gewährleistungen, vertraglich geregelte oder gesetzlich vorgeschriebene,
einschlieSSlich der gesetzlichen Gewährleistung der Marktfähigkeit und der Eignung für einen
bestimmten Zweck, werden abgelehnt. Weder Amprobe noch dessen Muttergesellschaft oder
Tochtergesellschaften übernehmen Haftung für spezielle, indirekte, Neben- oder Folgeschäden
oder für Verluste, die auf beliebiger Ursache oder Rechtstheorie beruhen. Weil einige Staaten
oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss
von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie
nicht gültig.
Reparatur
Alle Geräten, die innerhalb oder außerhalb des Garantiezeitraums zur Reparatur oder Kalibrierung
eingesendet werden, müssen mit folgenden Informationen und Dokumenten versehen werden: Name
des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte dem Messgerät eine
kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen beilegen. Die
Gebühren für Reparaturen außerhalb der Garantie oder für den Ersatz von Instrumenten müssen per Scheck,
Geldanweisung oder Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein
Auftrag an Amprobe® Test Tools formuliert werden.
Garantiereparaturen und -austausch - alle Länder
Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert werden. Während
der Garantieperiode können alle defekten Geräte zum Umtausch gegen dasselbe oder ein ähnliches Produkt
an den Amprobe ® Test Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist
im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus
können in den USA und in Kanada Geräte an ein Amprobe ® Test Tools Service-Center (Adresse siehe nächste
Seite) zur Reparatur oder zum Umtausch eingesendet werden.
Reparaturen und Ersatz außerhalb des Garantiezeitraums - USA und Kanada
Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die
Geräte an ein Amprobe ® Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparaturund Austauschgebühren erhalten Sie von Amprobe ® Test Tools oder der Verkaufsstelle.
In den USA: In Kanada:
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel.: 877-993-5853 Tel.: 905-890-7600
Fax: 425-446-6390 Fax: 905-890-6866
Reparaturen und Austausch außerhalb des Garantiezeitraums - Europa
Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe ® Test Tools-Distributor gegen
eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“
(Verkaufsstellen) auf der Website www.amprobe.com zu finden.
Korrespondenzanschrift für Europa*
Amprobe ® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Deutschland
Tel.: +49 (0) 7684 8009 – 0
*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa
wenden sich an den zuständigen Distributor.)
30
➊Sensor
➋LCD-Anzeige, 2,5 x 2,0 Zoll
➌Lautsprecher
➍Alarmanzeiger, LED ALM
➎Aufzeichnungsanzeiger,
1
2
DP
3
REC
4
Y-M-D
6
LED REC
20.8 °C
5
36.5 %
7
9
11
10
DP
9 V Gleichspannungsadapter
(>= 500 mA, Tiefe: 9 mm, ID:
1,35 mm, AD: 3,5 mm)
Nicht enthalten
USB-Adapter (USB-Kabel ist
optionales Zubehör)
Stativ­befestigungsschraube
(Stativ nicht enthalten)
➊Primäre Anzeige: Zeigt die gemessene
Temperatur in °C oder °F an
REC
➋DP: Taupunktanzeiger
➌REC: Aufzeichnungsanzeiger
➍Anzeiger für schwache Batterie
➎Sekundäre Anzeige: Zeigt die
%
4
6
7
➐Modus
➑Einstellen
➒Nach oben
➓Nach unten
1
2
5
des Geräts
12
13
3
➏Start/Stop zum Ein-/Ausschalten
08-02-13
8
Y-M-D
H:M:S
Luftfeuchtigkeit an
➏Datumsanzeiger
➐Uhrzeitanzeiger
➑Datums- und Uhrzeitanzeige: Schaltet
8
zwischen Datums- und
Uhrzeitanzeige um
31
TR300
Temperatur- und Feuchtigkeits-Datenlogger
Inhalt
Einführung............................................................................................................................................5
Auspacken und Überprüfen................................................................................................................5
Bedienung............................................................................................................................................5
Einstellmodus..................................................................................................................................5
Probenpunkt...................................................................................................................................6
Startmodus......................................................................................................................................6
Startzeit...........................................................................................................................................7
Probenrate......................................................................................................................................8
Alarmeinstellung............................................................................................................................9
Echtzeit..........................................................................................................................................10
Umschalten zwischen °F und °C...................................................................................................10
Taupunktmessung: DP..................................................................................................................10
Messgerätanschluss............................................................................................................................10
RS232C-PC-Schnittstelle................................................................................................................11
Download Suite Software - Installation......................................................................................11
Bedienung.....................................................................................................................................11
Fehlerbehebung.................................................................................................................................11
Spezifikationen..................................................................................................................................12
32
Einführung
Der TR300 Temperatur- und Feuchtigkeits-Datenlogger eignet sich ausgezeichnet zur
Überwachung von Gebäudeluftqualität. Zur einfachen Wandinstallation besitzt das Gerät einen
Haken auf der Rückseite. Es bietet zudem eine sehr große LCD-Anzeige, einen akustischen
und visuellen Alarm und einen Sensor mit kurzer Ansprechzeit zur einfachen Überwachung
der Lufttemperatur und Luftfeuchtigkeit. Die Speicherkapazität von 16 K ermöglicht
ununterbrochene Aufzeichnung und Speicherung von Messdaten.
Dieses Handbuch vor Gebrauch sorgfältig lesen. Das überaus bedienerfreundliche Gerät ist ein
wertvolles Werkzeug zum Messen und Aufzeichnen von Lufttemperatur und Luftfeuchtigkeit.
Auspacken und Überprüfen
Das Standardpaket dieses Produkts enthält:
1 TR300 Messgerät
1 Bedienungshandbuch
1 CD Download Suite Software
1 USB-Kabel
4 AA/LR6-Alkalibatterien
Bedienung
Ein- und Ausschalten des Messgeräts
• Die Taste START/STOP drücken und weniger als 1 Sekunde gedrückt halten.
• Die Anzeige zeigt der Reihe nach die aktuelle Temperatur, die Feuchtigkeit sowie das Datum
und die Uhrzeit an.
Einstellmodus (siehe Abb. 4 für Symbolbedeutung)
1. Die Taste SET drücken, um den Einstellmodus zu aktivieren, oder die Software verwenden.
2. Die Nach-oben- und Nach-unten-Tasten verwenden, um folgende Einstellungen
vorzunehmen:
• Probenpunkt: „PtS“ und „P1“ erscheinen auf der Anzeige.
• Startmodus: „Stn“ und „P2“ erscheinen auf der Anzeige.
• Startzeit: „Stt“ und „P3“ erscheinen auf der Anzeige.
• Probenrate: „Sr“ und „P4“ erscheinen auf der Anzeige.
• Alarmeinstellung: „AL“ und „P5“ erscheinen auf der Anzeige.
• Echtzeit: „rtC“ und „P6“ erscheinen auf der Anzeige.
33
Probenpunkt
• Von „PtS“ und „P1“ die Taste SET drücken.
• Die Nach-oben- und Nach-unten-Tasten verwenden, um den Probenpunkt von 1h(1000)……
16h(16000) auszuwählen. Der Probenpunkt wird zweigeteilt: ½ für Temperatur und ½ für
Feuchtigkeit. Beispiel: 16000 Punkte = 8000 Temp. + 8000 RH
• SET drücken, um zu speichern und zu P1 zurückzukehren.
• MODE drücken, um ohne Speicherung des Werts zu beenden.
SETPress
drüken,
um
speichern
SET
tozu
save
Nach-uten- und Nach-oben
Taste
Drüken
Press Up and
Down
Startmodus
Die Nach-oben- und Nach-unten-Tasten verwenden, um folgende Einstellungen vorzunehmen:
• Wiederholung: „rEp“ wird am unteren Rand des Bildschirms angezeigt. In diesem Modus
zeichnet das Messgerät automatisch wieder auf, nachdem die gespeicherten Daten auf
einen PC hochgeladen wurden.
■■
Von „Stn“ und „P2“ die Taste SET drücken.
■■
Die Nach-oben- bzw. Nach-unten-Taste drücken, „rEp“ auszuwählen.
■■
SET drücken, um zu speichern und zu P2 zurückzukehren.
■■
MODE drücken, um zu beenden.
34
• Tastenstart: „hEy“ wird am unteren Rand des Bildschirms angezeigt. In diesem Modus
beginnt das Messgerät aufzuzeichnen, wenn Start/Stop gedrückt und länger als 2 Sekunden
gedrückt gehalten wird.
■■
Von „Stn“ und „P2“ die Taste SET drücken.
■■
Die Nach-oben- bzw. Nach-unten-Taste drücken, um „hEy“ auszuwählen.
■■
SET drücken, um zu speichern und zu P2 zurückzukehren.
■■
MODE drücken, um zu beenden.
• Unverzüglich: „|Nn“ wird am unteren Rand des Bildschirms angezeigt. In diesem Modus
beginnt das Messgerät unmittelbar nach Speicherung der Einstellung aufzuzeichnen.
■■
Von „Stn“ und „P2“ die Taste SET drücken.
■■
Die Nach-oben- bzw. Nach-unten-Taste drücken, „|Nn“ auszuwählen.
■■
SET drücken, um zu speichern und zu P2 zurückzukehren.
■■
MODE drücken, um zu beenden und die Aufzeichnung zu beginnen.
■■
m die Aufzeichnung zu stoppen, Start/Stop drücken und mehr als 2 Sekunden
U
gedrückt halten.
• Zeitplan: „SCh“ wird am unteren Rand des Bildschirms angezeigt. In diesem Modus beginnt
das Messgerät bei Erreichung des voreingestellten Datums und der Uhrzeit aufzuzeichnen.
■■
Von „Stn“ und „P2“ die Taste SET drücken.
■■
Die Nach-oben- bzw. Nach-unten-Taste drücken, „SCh“ auszuwählen.
■■
SET drücken, um zu speichern und zu P2 zurückzukehren.
■■
MODE drücken, um zu beenden.
Startzeit
• SET drücken, um den Einstellmodus zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, „Stt“ und „P3“ auszuwählen.
• SET drücken, um den Bearbeitungsmodus für Jahr „YEr“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um das Jahr einzustellen.
• SET drücken, um den Bearbeitungsmodus für Monat „Mon“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um den Monat einzustellen.
• SET drücken, um den Bearbeitungsmodus für Tag „dAt“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um den Tag einzustellen.
• SET drücken, um den Bearbeitungsmodus für Stunde „Hor“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die Stunde einzustellen.
• SET drücken, um den Bearbeitungsmodus für Minute „NI n“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die Minute einzustellen.
• SET drücken, um den Bearbeitungsmodus für Sekunde „Sec“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die Sekunde einzustellen.
• SET drücken, um das Datum und die Uhrzeit zu speichern.
• MODE drücken, um zu beenden.
35
Y-M-D
Y-M-D
Y-M-D
H:M:S
H:M:S
H:M:S
Probenrate
• SET drücken, um den Probenratenmodus zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste
drücken, um „Sr“ und „P4“ auszuwählen.
• SET drücken, um den Bearbeitungsmodus
für HOUR „Hor“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste
drücken, um die Stunde einzustellen.
• SET drücken, um den Bearbeitungsmodus
für MINUTE „N| n“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste
drücken, um die Minute einzustellen.
• SET drücken, um den Bearbeitungsmodus
für SECOND „SEc“ zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste
drücken, um die Sekunde einzustellen.
• SET drücken, um zu speichern und zu P4 zurückzukehren.
• MODE drücken, um zu beenden und zum Hauptmenü zurückzukehren.
36
Alarmeinstellung
• SET drücken, um die Alarmeinstellung zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um
„AL“ und „P5“ auszuwählen.
• SET drücken, um HIGH-Temperatur „tH“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die
obere Temperatur einzustellen.
• SET drücken, um LOW-Temperatur „tLO“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die
untere Temperatur einzustellen.
• SET drücken, um HIGH-Feuchtigkeit „HH“
zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die
obere Feuchtigkeit einzustellen.
• SET drücken, um LOW-Feuchtigkeit „HL“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die
untere Feuchtigkeit einzustellen.
• SET drücken, um zu speichern und zu
P5 zurückzukehren.
• MODE drücken, um zu beenden und zum
Hauptmenü zurückzukehren.
37
Echtzeit
• SET drücken, um Echtzeiteinstellung zu aktivieren.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um „rTC“ und „P6“ auszuwählen.
• SET drücken, um YEAR „yER“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um das Jahr einzustellen.
• SET drücken, um MONTH „Non“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um den Monat einzustellen.
• SET drücken, um DAY „dAt“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um den Tag einzustellen.
• SET drücken, um HOUR „Hor“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die Stunde einzustellen.
• SET drücken, um MINUTE „Mi n“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die Minute einzustellen.
• SET drücken, um SECOND „Sec“ zu bearbeiten.
• Die Nach-oben- bzw. Nach-unten-Taste drücken, um die Sekunde einzustellen.
• SET drücken, um zu speichern und zu P6 zurückzukehren.
• MODE drücken, um zu beenden und zum Hauptmenü zurückzukehren.
H:M:S
Umschalten zwischen °F und °C
• Die Taste MODE drücken und loslassen, um zwischen °F und °C umzuschalten.
Taupunktmessung: DP
• Die Taste MODE drücken und gedrückt halten, um den Taupunktmesswert anzuzeigen.
• Die Taste MODE drücken und loslassen, um Taupunktmesswert zwischen °F und
°C umzuschalten.
• Die Taste MODE drücken und gedrückt halten, um zu Temperaturmesswert zurückzukehren.
Messgerätanschluss
1. Das RS232-Kabel an das Messgerät anschließen, um es einzuschalten.
2. Das Messgerät mit dem RS232-Kabel an dem PC anschließen.
3. Die Download Suite Software starten.
38
RS232C-PC-Schnittstelle
Das RS232-Kabel und die Download Suite Software sind erforderlich, um Daten auf einen PC zu
übertragen. Der RS232-Anschluss befindet sich auf der rechten Seite des Messgeräts. Es gibt ein
optionales USB-Konverter -Kit (RS-USB) für PCs ohne verfügbaren RS232-Anschluss.
Download Suite Software - Installation
Die Download Suite CD in das CD-ROM-Laufwerk einlegen.
Um die Software zu installieren, die Anleitungen auf dem Bildschirm befolgen.
Bedienung
1. Um das Programm zu starten, auf das Download Suite-Symbol doppelklicken.
2. Auf „Work with instrument“ (Mit Messgerät arbeiten) und dann auf „Next“ (Weiter)
klicken.
3. TR300 auswählen und auf „Next“ (Weiter) klicken.
4. „Program device“ (Gerät programmieren) auswählen und auf „NEXT“ (Weiter) klicken.
Erneut auf „NEXT“ klicken, um den Programmierbildschirm (siehe Abb. 1 und 2)
einzublenden.
5. Die Parameter einrichten und OK klicken, um die Aufzeichnung zu beginnen.
6. Um eine Datei vom Gerät herunterzuladen, die Schritte 1 und 2 wiederholen. „Download“
(Herunterladen) auswählen und auf „NEXT“ (Weiter) klicken. (Siehe Abb. 1)
7. Klicken Sie erneut auf „NEXT“, um den Scan zu starten. Den Speicherort für die Datei
auswählen und auf „NEXT“, „YES“ oder „NO“ und dann „FINISH“ klicken.
8. Auf „Visualizations“ (Visualisierungen) klicken, um Digitalmessgerät, generisches
Verlaufsdiagramm und generische Verlaufstabelle auszuwählen. (Siehe Abb. 3)
9. Die zu visualisierenden Parameter auswählen und auf OK klicken.
NB. Für weitere Einzelheiten zur Verwendung der Download Suite Software siehe das
Hilfemenü.
Fehlerbehebung
Eingeschaltet, jedoch keine Anzeige oder Messgerät funktioniert nicht
• Prüfen, ob die Gleichspannung angeschlossen.
• Sicherstellen, dass die Taste „START/STOP“ muss für eine Dauer von mindestens
0,1 Sekunden gedrückt wird.
• Die Batterien prüfen und sicherstellen, dass sie guten Kontakt haben und die Polarität
korrekt ist.
• Die Batterien ersetzen einen neuen Versuch machen.
Fehlercodes
• E02: Der Wert ist Unterlauf.
• E03: Der Wert ist Überlauf.
• E04: Falscher Wert verursacht durch E02 oder E03.
• E11: RH-Kalibrierfehler. Erneut kalibrieren.
39
• E32: Schaltkreis-Lese-Fehler. Das Messgerät zur Reparatur einsenden.
• E33: Schaltkreisfehler im Messteil. Das Messgerät zur Reparatur einsenden.
Spezifikationen
Modus
Bereich
RH %
0,0~100,0 %
Auflösung
0,1 %
Genauigkeit
+/- 3 % bei 10~90 %; +/- 5 % bei anderen
Temperatur
-20 °C bis 70 °C (-4 °F bis 158 °F)
Auflösung
0,1 °C (0,1 °F)
Genauigkeit
± 0,6 °C (± 1 °F) bei 0–50 °C (32–122 °F); ± 1,2 °C (± 2 °F)
bei anderen
Speicher
Bis zu 16 K (Temp.: 8 K + RH: 8 K)
Echtzeit
Ja
USB-Anschluss
Ja
40
Unterstützenden Diagramme
Abbildung 1
Abbildung 2
41
Abbildung 3
DISPLAY ALPHABET LIST
Display Meaning
Display Meaning
C
E
i
L
n
P
S
y
A
d
H
k
m
o
r
t
Abbildung 4
42
Datalogger di temperatura
e umidità relativa
Manuale d’uso
TR300_Rev001
© 2008 Amprobe Test Tools.
Tutti i diritti riservati.
43
Italiano
TR300
Garanzia limitata e limitazione di responsabilità
Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla
data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti,
negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o
maneggiamento. L’obbligo di garanzia è limitato, a scelta della Amprobe, al rimborso del prezzo d’acquisto,
alla riparazione gratuita o alla sostituzione di un prodotto difettoso. I rivenditori non sono autorizzati a offrire
nessun’altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia
restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test
Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione
Riparazioni. Questa garanzia è il solo ricorso a disposizione dell’acquirente e sostituisce
qualsiasi altra garanzia, espressa, implicita o prevista dalla legge, compresa qualsiasi
garanzia implicita di commerciabilità o di idoneità per scopi particolari. Né la Amprobe né la
sua società madre o sue affiliate saranno responsabili di danni o perdite speciali, indiretti
o accidentali, derivanti da qualsiasi causa o teoria. Poiché alcuni stati o Paesi non permettono
l’esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di
responsabilità potrebbe non riguardare l’acquirente.
Riparazioni
A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla garanzia, oppure per
la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell’azienda, indirizzo,
numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell’intervento
richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno
versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto
all’ordine di Amprobe ® Test Tools.
Sostituzioni e riparazioni in garanzia – Tutti i Paesi
Si prega di leggere la garanzia e di controllare le pile prima di richiedere una riparazione. Durante il periodo di
garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe ® Test Tools per ricevere un prodotto
identico o analogo. La sezione “Where to Buy” del sito www.amprobe.com contiene un elenco dei distributori
più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati
anche a un centro di assistenza Amprobe ® Test Tools (gli indirizzi sono alla pagina successiva).
Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada
Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo strumento deve essere inviato a un
centro di assistenza Amprobe ® Test Tools. Rivolgersi alla Amprobe ® Test Tools o al rivenditore per informazioni
sui costi delle riparazioni e sostituzioni.
Stati Uniti Canada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203, U.S.A. Mississauga, ON L4Z 1X9 Canada
Tel.: 877-993-5853 Tel.: 905-890-7600
Fax: 425-446-6390 Fax: 905-890-6866
Sostituzioni e riparazioni non coperte dalla garanzia – Europa
Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore
Amprobe ® Test Tools per un importo nominale. La sezione “Where to Buy” del sito www.amprobe.com
contiene un elenco dei distributori più vicini.
Recapito postale europeo*
Amprobe ® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Germania
Tel.: +49 (0) 7684 8009 – 0
*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti
europei di rivolgersi al rivenditore.)
44
1
➊Sensore
➋Display a cristalli liquidi da
2,5 x 2,0 pollici
➌Altoparlante
➍LED di allarme
➎LED di registrazione
➏Pulsante di accensione/
2
DP
3
REC
4
Y-M-D
6
20.8 °C
5
36.5 %
7
12
08-02-13
8
9
spegnimento
➐Selezione modalità
➑Impostazione
➒Scorrimento in su
➓Scorrimento in giù
11
10
Connettore per adattatore
di alimentazione a 9 V c.c.
(>= 500 mA. Profondità: 9 mm;
diam. interno: 1,35 mm; diam.
esterno: 3,5 mm). Adattatore
non incluso.
Connettore USB (il cavo USB è
un accessorio in opzione)
Vite di fissaggio a treppiede
(treppiede non incluso)
13
1
2
DP
visualizza la temperatura misurata
in °C o °F
REC
3
6
7
➋DP: indicatore del punto di rugiada
➌REC: indicatore di registrazione
➍Indicatore di bassa carica della batteria
➎Sezione secondaria del display:
%
4
5
➊Sezione principale del display:
Y-M-D
H:M:S
visualizza l’umidità dell’aria
➏Indicatore della data
➐Indicatore dell’ora
➑Lettura della data e ora: mostra
8
alternativamente la data e l’ora
45
TR300
Datalogger di temperatura e umidità relativa
INDICE
Introduzione.........................................................................................................................................5
Disimballaggio e ispezione..................................................................................................................5
Funzionamento....................................................................................................................................5
Modalità di impostazione..............................................................................................................5
Punti di campionamento................................................................................................................6
Modalità di avvio............................................................................................................................6
Ora iniziale......................................................................................................................................7
Frequenza di campionamento.......................................................................................................8
Impostazione dell’allarme..............................................................................................................9
Misure in tempo reale..................................................................................................................10
Commutazione tra °F e °C............................................................................................................10
Misura del punto di rugiada: DP..................................................................................................10
Connessioni dello strumento.............................................................................................................10
Funzionalità di interfaccia PC RS232...........................................................................................11
Installazione del software Download Suite................................................................................11
Funzionamento.............................................................................................................................11
Soluzione dei problemi......................................................................................................................11
Dati tecnici..........................................................................................................................................12
46
Introduzione
Il datalogger di temperatura e umidità TR300 è ideale per il monitoraggio della qualità dell’aria
di ambienti chiusi. È dotato di un gancio sulla parte posteriore che permette di appenderlo
agevolmente a una parete. Ha un display a cristalli liquidi molto grande, un allarme acustico
e visivo, e un sensore a risposta rapida che agevola il monitoraggio della temperatura e
dell’umidità dell’aria, nonché una capacità di memoria di 16K per la registrazione e la
memorizzazione continua delle letture.
Si prega di leggere questo manuale per intero prima di usare lo strumento; si scoprirà che
quest’ultimo è molto facile da usare e prezioso per misurare e registrare la temperatura e
l’umidità dell’aria.
Disimballaggio e ispezione
La confezione contiene:
Un datalogger TR300
Una copia del manuale di istruzioni
Un CD con il software Download Suite
Un cavo USB
Quattro pile stilo (AA)
Funzionamento
Accensione e spegnimento dello strumento
• Premere il pulsante START/STOP e rilasciarlo entro un secondo.
• Il display visualizza la temperatura e l’umidità attuali, e la data e l’ora alternativamente.
Modalità di impostazione (vedi Fig. 4 per il significato dei simboli)
1. Premere il pulsante SET per andare alla modalità di impostazione oppure usare il
programma software.
2. Premere i pulsanti freccia Su e Giù per selezionare:
• Punti di campionamento: sul display compaiono ‘PtS’ e ‘P1’
• Modalità di avvio: sul display compaiono ‘Stn’ e ‘P2’
• Ora iniziale: sul display compaiono ‘Stt’ e ‘P3’
• Frequenza di campionamento: sul display compaiono ‘Sr’ e ‘P4’
• Impostazione dell’allarme: sul display compaiono ‘AL’ e ‘P5’
• Misure in tempo reale: sul display compaiono ‘rtC’ e ‘P6’
47
Punti di campionamento
• Da ‘PtS’ e ‘P1’, premere il pulsante SET
• Premere i pulsanti freccia Su e Giù per selezionare i punti di campionamento da 1h(1000)a
16h(16000). I punti di campionamento vengono dimezzati: una metà per la temperatura e
l’altra per l’umidità. Esempio: 16000 punti = 8000 per la temperatura e 8000 per
l’umidità relativa
• Premere SET per salvare l’impostazione e ritornare a P1
• Premere MODE per uscire senza salvare il valore
Premere
SETSET
per salvare
Press
to save
Premere Press
i pulsanti
Su e Giù
Up freccia
and Down
Modalità di avvio
Premere i pulsanti freccia Su e Giù per selezionare:
• Ripetizione: sulla parte inferiore del display compare ‘rEp’. In questa modalità lo strumento
riavvia automaticamente la registrazione una volta trasferito il contenuto delle memorie a
un PC.
■■
Da
‘Stn’ e ‘P2’, premere il pulsante SET
■■
Premere
i pulsanti freccia Su e Giù per selezionare ‘rEp’
■■
Premere
SET per salvare l’impostazione e ritornare a P2
48
■■
Premere
MODE per uscire
• Alla pressione del pulsante: sulla parte inferiore del display compare ‘hEy’. In questa
modalità, lo strumento inizia la registrazione se si tiene premuto START/STOP per almeno
due secondi.
■■
Da
‘Stn’ e ‘P2’, premere il pulsante SET
■■
Premere
i pulsanti freccia Su e Giù per selezionare ‘hEy’
■■
Premere
SET per salvare l’impostazione e ritornare a P2
■■
Premere
MODE per uscire
• Immediatamente: sulla parte inferiore del display compare ‘|Nn’. In questa modalità, lo
strumento inizia la registrazione non appena si salva l’impostazione.
■■
Da
‘Stn’ e ‘P2’, premere il pulsante SET
■■
Premere
i pulsanti freccia Su e Giù per selezionare ‘|Nn’
■■
Premere
SET per salvare l’impostazione e ritornare a P2
■■
Premere
MODE per uscire e avviare la registrazione
■■
Per
arrestare la registrazione, premere il pulsante START/STOP e tenerlo premuto per
almeno due secondi
• Schedule: sulla parte inferiore del display compare ‘SCh’. In questa modalità, lo strumento
inizia la registrazione a partire dalla data e ora preimpostate.
■■
Da
‘Stn’ e ‘P2’, premere il pulsante SET
■■
Premere
i pulsanti freccia Su e Giù per selezionare ‘SCh’
■■
Premere
SET per salvare l’impostazione e ritornare a P2
■■
Premere
MODE per uscire
Ora iniziale
• Premere SET per andare alla modalità di impostazione
• Premere i pulsanti freccia Su e Giù per selezionare ‘Stt’ e ‘P3’
• Premere SET per passare alla modalità di modifica dell’anno ‘YEr’
• Premere i pulsanti freccia Su e Giù per selezionare l’anno
• Premere SET per passare alla modalità di modifica del mese ‘Mon’
• Premere i pulsanti freccia Su e Giù per selezionare il mese
• Premere SET per passare alla modalità di modifica del giorno ‘dAt’
• Premere i pulsanti freccia Su e Giù per selezionare il giorno
• Premere di nuovo SET per passare alla modalità di modifica dell’ora ‘Hor’
• Premere i pulsanti freccia Su e Giù per selezionare l’ora
• Premere di nuovo SET per passare alla modalità di modifica dei minuti ‘NI n’
• Premere i pulsanti freccia Su e Giù per selezionare i minuti
• Premere di nuovo SET per passare alla modalità di modifica dei secondi ‘Sec’
• Premere i pulsanti freccia Su e Giù per selezionare i secondi
49
Y-M-D
Y-M-D
Y-M-D
H:M:S
H:M:S
H:M:S
• Premere SET per salvare la data e l’ora
• Premere MODE per uscire
Frequenza di campionamento
• Premere SET per andare alla modalità
relativa alla frequenza di campionamento
• Usare i pulsanti freccia Su e Giù per
selezionare ‘Sr’ e ‘P4’
• Premere SET per passare alla modalità di
modifica dell’ora ‘Hor’
• Premere i pulsanti freccia Su e Giù per
selezionare l’ora
• Premere SET per passare alla modalità di
modifica dei minuti ‘N| n’
• Premere i pulsanti freccia Su e Giù per
selezionare
i minuti
50
• Premere SET per passare alla modalità di modifica dei
secondi ‘SEc’
• Premere i pulsanti freccia Su e Giù per selezionare
i secondi
• Premere SET per salvare l’impostazione e ritornare a P4
• Premere MODE per uscire e ritornare al menu principale
Impostazione dell’allarme
• Premere SET per andare alla modalità di impostazione
dell’allarme
• Usare i pulsanti freccia Su e Giù per selezionare ‘AL’
e ‘P5’
• Premere SET per modificare la temperatura massima ‘tH’
• Premere i pulsanti freccia Su e Giù per selezionare la
temperatura max
• Premere SET per modificare la temperatura minima ‘tLo’
• Premere i pulsanti freccia Su e Giù per selezionare la
temperatura min
• Premere SET per modificare l’umidità massima ‘HH’
• Premere i pulsanti freccia Su e Giù per selezionare
l’umidità max
• Premere SET per modificare l’umidità minima ‘HL’
• Premere i pulsanti freccia Su e Giù per selezionare l’umidità min
• Premere SET per salvare l’impostazione e ritornare a P5
• Premere MODE per uscire e ritornare al menu principale
Misure in tempo reale
• Premere SET per andare all’impostazione di misure in tempo reale
• Usare i pulsanti freccia Su e Giù per selezionare ‘rTC’ e ‘P6’
• Premere SET per modificare l’anno ‘yEr’
51
• Premere i pulsanti freccia Su e Giù per selezionare l’anno
• Premere SET per modificare il mese ‘Non’
• Premere i pulsanti freccia Su e Giù per selezionare il mese
• Premere SET per modificare il giorno ‘dAt’
• Premere i pulsanti freccia Su e Giù per selezionare il giorno
• Premere SET per modificare l’ora ‘Hor’
• Premere i pulsanti freccia Su e Giù per selezionare l’ora
• Premere SET per modificare i minuti ‘Mi n’
• Premere i pulsanti freccia Su e Giù per selezionare i minuti
• Premere SET per modificare i secondi ‘Sec’
• Premere i pulsanti freccia Su e Giù per selezionare i secondi
• Premere SET per salvare l’impostazione e ritornare a P6
• Premere MODE per uscire e ritornare al menu principale
H:M:S
Commutazione tra °F e °C
• Premere e rilasciare il pulsante MODE per passare da °F a °C o viceversa
Misura del punto di rugiada: DP
• Premere e tenere premuto il pulsante MODE per visualizzare il punto di rugiada
• Premere e rilasciare il pulsante MODE per visualizzare la temperatura del punto di
rugiada in °F o °C
• Premere e tenere premuto il pulsante MODE per ritornare alla lettura di temperatura
Connessioni dello strumento
1. Collegare il cavo RS232 allo strumento e accenderlo.
2. Collegare il cavo RS232 al PC.
3. Avviare il programma Download Suite.
Funzionalità di interfaccia PC RS232
Per trasferire dati a un PC sono necessari il cavo RS232 e il software Download Suite. La porta
RS232 è situata sul lato destro dello strumento. Per i PC che non hanno una porta RS232 è
disponibile in opzione un kit di conversione RS232-USB.
52
Installazione del software Download Suite
Inserire il CD Download Suite nell’unità CD-ROM.
Per installare il software, seguire le istruzioni che si visualizzano.
Funzionamento
1. Per avviare il programma, fare doppio clic sull’icona Download Suite.
2. Fare clic su work “with instrument” e quindi su “next”.
3. Selezionare TR300 e fare clic su “next”.
4. Selezionare il dispositivo di programmazione e fare clic su NEXT. Fare clic di nuovo su NEXT
per aprire la finestra di programmazione (vedi Fig. 1 e 2).
5. Impostare i parametri e fare clic su OK per avviare la registrazione.
6. Per scaricare un file dal dispositivo, ripetere le operazioni ai punti 1 e 2. Selezionare
Download e fare clic su NEXT (vedi Fig. 1).
7. Fare clic di nuovo su NEXT per iniziare a scaricare il file. Selezionare la directory in cui si
vuole memorizzare il file e fare clic su NEXT, YES o NO, e FINISH.
8. Fare clic su “Visualizations” per selezionare multimetro digitale, grafico cronologico
generico o tabella cronologica generica (vedi Fig. 3).
9. Selezionare i parametri che si desidera visualizzare e fare clic su OK.
NOTA BENE Consultare la guida in linea (menu Help) per ulteriori informazioni su come usare il
software Download Suite.
Soluzione dei problemi
Si preme il pulsante di accensione ma il display non visualizza niente o lo strumento
non funziona.
• Controllare se l’adattatore di alimentazione in c.c. è collegato o no.
• Accertarsi che il pulsante START/STOP rimanga premuto per almeno 100 ms.
• Accertarsi che le pile siano cariche, facciano contatto adeguato e siano inserite con la
giusta polarità.
• Sostituire le pile e riprovare.
Codici di errore
• E02: valore sotto il limite inferiore.
• E03: valore sopra il limite superiore.
• E04: valore errato causato da E02 o E03.
• E11: Errore di taratura per le misure di umidità relativa. Occorre tarare lo strumento.
• E32: Errore di lettura/scrittura dei circuiti integrati. Restituire lo strumento per farlo riparare.
• E33: guasto ai circuiti di misura. Restituire lo strumento per farlo riparare.
53
Dati tecnici
Modalità
Portata
Umidità relativa %
0,0 ~ 100,0%
Risoluzione
0,1%
Precisione
+/-3% a 10~90%; +/- 5% negli altri intervalli
Temperatura
Da -20 °C a 70 °C
Risoluzione
0,1 °C
Precisione
± 0,6 °C a 0–50 °C; ± 1,2 °C negli altri intervalli
Memoria
Fino a 16K (Temp: 8K + umidità relativa: 8K)
Misure in tempo
reale
Sì
Porta USB
Sì
54
Schermate
Figura 1
Figura 2
55
Figura 3
DISPLAY ALPHABET LIST
Display Meaning
Display Meaning
C
E
i
L
n
P
S
y
A
d
H
k
m
o
r
t
Figura 4
56
Grabadora de datos de temperatura
y humedad relativa
Manual del usuario
TR300_Rev001
© 2008 Amprobe Test Tools.
57
Español
TR300
Garantía limitada y limitación de responsabilidad
Su producto Amprobe estará libre de defectos de material y mano de obra durante 1 año a partir de la
fecha de adquisición. Esta garantía no cubre fusibles, baterías descartables o daños que sean consecuencia
de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o
manipulación. La obligación de garantía de Amprobe está limitada, a criterio de Amprobe, a la devolución del
precio de la compra, la reparación sin gastos o la sustitución de un producto defectuoso. Los revendedores no
están autorizados a extender ninguna otra garantía en nombre de Amprobe. Para obtener servicio durante el
período de garantía, devuelva el producto con un comprobante de compra a un centro de servicio autorizado
por Amprobe de equipos de comprobación o a un concesionario o distribuidor de Amprobe. Consulte la sección
Reparación para obtener información más detallada. Esta garantía constituye su único resarcimiento.
Las demás garantías, tanto expresas o implícitas como estatutarias, incluyendo las
garantías implícitas de adecuación para un propósito determinado o comerciabilidad,
quedan por la presente excluidas. Ni Amprobe, ni su matriz ni sus afiliadas serán responsables
de ningún daño o pérdida, tanto especial como indirecto, contingente o resultante, que surja
de cualquier causa o teoría. Debido a que ciertos estados o países no permiten la exclusión o limitación
de una garantía implícita o de los daños contingentes o resultantes, esta limitación de responsabilidad puede
no regir para usted.
Reparación
Todas las herramientas de prueba devueltas para calibración o reparación cubierta o no por la garantía deben
ir acompañadas por: su nombre, el nombre de la compañía, la dirección, el número de teléfono y una prueba
de compra. Además, incluya una breve descripción del problema o del servicio solicitado y los conductores de
prueba del medidor. La reparación fuera de garantía o los cargos de reemplazo deben remitirse en la forma de
un cheque, un giro postal, una tarjeta de crédito con fecha de vencimiento o una orden de compra pagadera a
Amprobe® Test Tools.
Reparaciones y reemplazos cubiertos por la garantía (todos los países)
Sírvase leer la declaración de garantía y compruebe su batería antes de solicitar la reparación. Durante el
período de garantía, cualquier herramienta de comprobación defectuosa puede ser devuelta a su distribuidor
de Amprobe ® Test Tools para un intercambio por el mismo producto u otro similar. Consulte la sección “Where
to Buy” del sitio www.amprobe.com en Internet para obtener una lista de los distribuidores cercanos a usted.
Además, en Estados Unidos y Canadá, las unidades para reparación y reemplazo cubiertas por la garantía
también se pueden enviar a un Centro de Servicio de Amprobe ® Test Tools (las direcciones se incluyen en la
página siguiente).
Reparaciones y reemplazos no cubiertos por la garantía (Estados Unidos y Canadá)
Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben enviarse a un centro de servicio de
Amprobe ® Test Tools. Llame a Amprobe ® Test Tools o solicite en su punto de compra para conocer las tarifas
actuales de reparación y reemplazo.
En Estados Unidos En Canadá
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, Ontario L4Z 1X9 Canadá
Tel.: 877-993-5853 Tel.: 905-890-7600
Fax: 425-446-6390 Fax: 905-890-6866
Reparaciones y reemplazos no cubiertos por la garantía (Europa)
El distribuidor de Amprobe ® Test Tools puede reemplazar las unidades vendidas en Europa no cubiertas por la
garantía por un costo nominal. Consulte la sección “Where to Buy” del sitio www.amprobe.com en Internet
para obtener una lista de los distribuidores cercanos a usted.
Dirección para envío de correspondencia en Europa*
Amprobe ® Test Tools Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Germany
Tel.: +49 (0) 7684 8009 – 0
*(Sólo para correspondencia. En esta dirección no se proporcionan reparaciones ni reemplazos. Los clientes
europeos deben ponerse en contacto con su distribuidor).
58
➊Sensor
➋Pantalla LCD de 2,5 x 2,0 pulg.
➌Altavoz
➍LED de alarma
➎LED de grabación
➏Permite poner en marcha y
1
2
DP
3
REC
4
Y-M-D
6
20.8 °C
36.5 %
7
9
➐Modo
➑Ajustes
➒Subir
➓Bajar
12
08-02-13
8
detener la unidad, así como
encenderla y apagarla.
5
11
10
Adaptador de CC
de 9 V (>= 500 mA.
Profundidad: 9 mm. Interno:
1,35 mm. Externo: 3,5 mm.) No
se incluye
Adaptador USB (el cable USB es
un accesorio opcional)
Tornillo de montura para
trípode (no se incluye trípode)
13
1
2
DP
6
7
➋DP: Indicador de punto
de condensación
%
4
5
➊Pantalla principal: Muestra la
temperatura medida en °C o °F
REC
3
Y-M-D
H:M:S
➌REC: Indicador de grabación
➍Indicador de batería baja
➎Pantalla secundaria: Muestra la
humedad del aire
➏Indicador de fecha
➐Indicador de tiempo
➑Pantalla de fecha y hora: Muestra la
8
fecha y la hora alternativamente
59
TR300
Grabadora de datos de temperatura y humedad relativa
Contenido
Introducción.........................................................................................................................................5
Desembalaje e inspección....................................................................................................................5
Operación.............................................................................................................................................5
Modo de ajustes..............................................................................................................................5
Punto de muestreo.........................................................................................................................6
Modo de inicio................................................................................................................................6
Hora de inicio..................................................................................................................................7
Frecuencia de muestreo.................................................................................................................8
Ajuste de alarma.............................................................................................................................9
Tiempo real...................................................................................................................................10
Cambiar de °F a °C........................................................................................................................10
Medición del punto de condensación: DP...................................................................................10
Conexión del dispositivo....................................................................................................................10
Funciones de interfaz RS232 para PC..........................................................................................11
Instalación del software de descarga de datos...........................................................................11
Operación......................................................................................................................................11
Solución de fallos...............................................................................................................................11
Especificaciones..................................................................................................................................12
60
Introducción
La grabadora de temperatura y humedad TR300 es la opción idónea para la monitorización
de la calidad del aire en espacios cerrados. Está diseñado con un gancho de montaje en pared
que facilita su instalación. Tiene una pantalla LCD muy amplia, una alarma visible y sonora,
y un sensor de respuesta rápida que permite monitorizar fácilmente la temperatura del aire
y la humedad. También tiene una capacidad de almacenamiento en memoria de 16 kb para
registrar y guardar lecturas continuas.
Antes de utilizar la unidad, lea este manual detenidamente. Le resultará muy fácil de utilizar; es
un dispositivo muy valioso para medir y grabar la temperatura del aire y la humedad.
Desembalaje e inspección
El paquete de serie incluye lo siguiente:
1 medidor TR300
1 manual de instrucciones
1 CD para transferencia de datos (Download Suite)
1 cable USB
4 baterías AA
Operación
Encendido y apagado de la unidad
• Pulse el botón START/STOP durante menos de 1 segundo.
• La pantalla mostrará la temperatura actual, la humedad, la fecha y la hora de forma alterna.
Modo de ajustes (la figura 4 describe el significado de los símbolos)
1. Pulse el botón SET para pasar al modo de ajustes, o utilice el programa de software.
2. Utilice los botones de flechas arriba y abajo para seleccionar:
• Punto de muestreo: Aparece ‘PtS’ y ‘P1’ en la pantalla
• Modo de inicio: Aparece ‘Stn’ y ‘P2’ en la pantalla
• Hora de inicio: Aparece ‘Stt’ y ‘P3’ en la pantalla
• Frecuencia de muestreo: Aparece ‘Sr’ y ‘P4’ en la pantalla
• Ajuste de alarma: Aparece ‘AL’ y ‘P5’ en la pantalla
• Tiempo real: Aparece ‘rtC’ y ‘P6’ en la pantalla
61
Punto de muestreo
• Con ‘PtS’ y ‘P1’ en pantalla, pulse la tecla SET
• Pulse los botones de flechas arriba y abajo para seleccionar el punto de muestreo, con
valores de 1h(1000)…….16h(16000). El punto de muestro se dividirá por la mitad: ½ para la
temperatura y ½ para la humedad. Por ejemplo: 16.000 puntos = 8.000 Temp + 8.000 HR
• Pulse SET para guardar los ajustes y volver a P1
• Pulse MODE para salir sin guardar el valor
Pulse los botones Press
de flechas
arriba
y abajo
Up and
Down
Pulse
SET para
Press
SET guardar
to save
Modo de inicio
Utilice los botones de flechas arriba y abajo para seleccionar:
• Repetir: Aparece ‘rEp’ en la parte inferior de la pantalla. En este modo de funcionamiento,
el medidor volverá a grabar después de transferir las memorias a un ordenador.
■
Con ‘Stn’ y ‘P2’ en pantalla, pulse la tecla SET
■
Utilice los botones de flechas arriba y abajo para seleccionar ‘rEp’
■
Pulse SET para guardar los ajustes y volver a P2
■
Pulse MODE para salir
62
• Inicio con tecla: Aparece ‘hEy’ en la parte inferior de la pantalla. En este modo de
funcionamiento, el medidor empezará a grabar cuando se pulse la tecla Start/Stop durante
más de 2 segundos.
■
Con ‘Stn’ y ‘P2’ en pantalla, pulse la tecla SET
■
Utilice los botones de flechas arriba y abajo para seleccionar ‘hEy’
■
Pulse SET para guardar los ajustes y volver a P2
■
Pulse MODE para salir
• Inmediatamente: Aparece ‘|Nn’ en la parte inferior de la pantalla. En este modo de
funcionamiento, el medidor empezará a grabar inmediatamente después de guardar
el ajuste.
■
Con ‘Stn’ y ‘P2’ en pantalla, pulse la tecla SET
■
Utilice los botones de flechas arriba y abajo para seleccionar ‘|Nn’
■
Pulse SET para guardar los ajustes y volver a P2
■
Pulse MODE para salir y empezar a grabar
■
Para detener la grabación, mantenga pulsado Start/Stop durante más de 2 segundos
• Schedule: Aparece ‘SCh’ en la parte inferior de la pantalla. En este modo de funcionamienot,
el medidor empezará a grabar desde la fecha y la hora prestablecida.
■
Con ‘Stn’ y ‘P2’ en pantalla, pulse la tecla SET
■
Utilice los botones de flechas arriba y abajo para seleccionar ‘SCh’
■
Pulse SET para guardar los ajustes y volver a P2
■
Pulse MODE para salir
Hora de inicio
• Pulse SET para pasar al modo de ajustes
• Utilice los botones de flechas arriba y abajo para seleccionar ‘Stt’ y ‘P3’
• Pulse SET para pasar al modo de edición del año ‘YEr’
• Utilice los botones de flechas arriba y abajo para ajustar el año
• Pulse SET para pasar al modo de edición del mes ‘Mon’
• Utilice los botones de flechas arriba y abajo para ajustar el mes
• Pulse SET para pasar al modo de edición del día ‘dAt’
• Utilice los botones de flechas arriba y abajo para ajustar el día
• Vuelva a pulsar SET para pasar al modo de edición de la hora ’Hor’
• Utilice los botones de flechas arriba y abajo para ajustar la hora
• Vuelva a pulsar SET para pasar al modo de edición de los minutos ’NI n’
• Utilice los botones de flechas arriba y abajo para ajustar los minutos
• Vuelva a pulsar SET para pasar al modo de edición de los segundos ’Sec’
• Utilice los botones de flechas arriba y abajo para ajustar los segundos
• Pulse SET para guardar la fecha y la hora
• Pulse MODE para salir
63
Y-M-D
Y-M-D
Y-M-D
H:M:S
H:M:S
H:M:S
Frecuencia de muestreo
• Pulse la tecla SET para pasar al modo de frecuencia de muestreo
• Utilice los botones de flechas arriba y
abajo para seleccionar ‘Sr’ y ‘P4’
• Pulse SET para pasar al modo de edición
de la HORA ‘Hor’
• Utilice los botones de flechas arriba y
abajo para ajustar la hora
• Pulse SET para pasar al modo de edición
de los MINUTOS ‘N| n’
• Utilice los botones de flechas arriba y
abajo para ajustar los minutos
• Pulse SET para pasar al modo de edición
de los SEGUNDOS ‘SEc’
• Utilice los botones de flechas arriba y
abajo para ajustar los segundos
• Pulse SET para guardar los ajustes y volver
a P4
• Pulse MODE para salir y volver al menú principal
64
Ajuste de alarma
• Pulse la tecla ‘SET’ para pasar al ajuste de la alarma
• Utilice los botones de flechas arriba y abajo para
seleccionar ‘AL’ y ‘P5’
• Pulse la tecla SET para editar la temperatura
SUPERIOR ‘tH’
• Utilice los botones de flechas arriba y abajo para ajustar
la temperatura superior
• Pulse la tecla SET para editar la temperatura
INFERIOR ‘tLo’
• Utilice los botones de flechas arriba y abajo para ajustar
la temperatura inferior
• Pulse la tecla SET para editar la humedad SUPERIOR ‘HH’
• Utilice los botones de flechas arriba y abajo para ajustar
la humedad superior
• Pulse la tecla SET para editar la humedad INFERIOR ‘HL’
• Utilice los botones de flechas arriba y abajo para ajustar
la humedad inferior
• Pulse SET para guardar los ajustes y volver a P5
• Pulse MODE para salir y volver al menú principal
65
Tiempo real
• Pulse la tecla SET para ajustar el tiempo real
• Utilice los botones de flechas arriba y abajo para seleccionar ‘rTC’ y ‘P6’
• Pulse la tecla SET para editar el AÑO ‘yEr’
• Utilice los botones de flechas arriba y abajo para ajustar el año
• Pulse la tecla SET para editar el MES ‘Non’
• Utilice los botones de flechas arriba y abajo para ajustar el mes
• Pulse la tecla SET para editar el DÍA ‘dAt’
• Utilice los botones de flechas arriba y abajo para ajustar el día
• Pulse la tecla SET para editar la HORA ‘Hor’
• Utilice los botones de flechas arriba y abajo para ajustar la hora
• Pulse SET para editar los MINUTOS ‘Mi n’
• Utilice los botones de flechas arriba y abajo para ajustar los minutos
• Pulse la tecla SET para editar los SEGUNDOS ‘Sec’
• Utilice los botones de flechas arriba y abajo para ajustar los segundos
• Pulse SET para guardar los ajustes y volver a P6
• Pulse MODE para salir y volver al menú principal
H:M:S
Cambiar de °F a °C
• Pulse la tecla MODE y libérela para cambiar de °F a °C
Medición del punto de condensación: DP
• Mantenga pulsada la tecla MODE para obtener una lectura de punto de condensación
• Pulse la tecla MODE y libérela para cambiar el valor de DP de °F a °C
• Mantenga pulsada la tecla MODE para volver a la lectura de la temperatura
Conexión del dispositivo
1. Enchufe el cable RS232 al medidor para encenderlo.
2. Conecte el medidor al ordenador por medio del cable RS232 que se suministra.
3. Inicie el programa de transferencia de datos Download Suite.
66
Funciones de interfaz RS232 para PC
Es necesario tener el cable RS232 y el software de descarga de datos para poder transferir datos
a un ordenador. El puerto RS232 está situado en el lateral derecho del instrumento. Existe un
kit convertidor a USB opcional (RS-USB) para los ordenadores que no dispongan de
puerto RS232.
Instalación del software de descarga de datos
Inserte el CD de descarga de datos (Download Suite) en la unidad de CD-ROM.
Para instalar el software, siga las instrucciones que aparecen en pantalla.
Operación
1. Abra el programa, haga doble clic en el icono de Download Suite.
2. Haga clic en “with instrument” y seguidamente en “next”.
3. Seleccione TM300 y haga clic en “next”.
4. Seleccione Program device y haga clic en NEXT. Vuelva a hacer clic en NEXT para abrir la
pantalla de programación (consulte las figuras 1 y 2).
5. Ajuste los parámetros y haga clic en Aceptar para iniciar la grabación.
6. Para descargar archivos desde el dispositivo, repita los pasos 1 y 2. Seleccione Download y
haga clic en NEXT. (Consulte la fig. 1)
7. Vuelva a hacer clic en NEXT para empezar a descargar el archivo. Seleccione la ubicación en
la que desee almacenar el archivo y haga clic en NEXT, YES o NO, y FINISH.
8. Haga clic en “Visualizations” para seleccionar el medidor digital, el gráfico histórico
genérico o la tabla histórica genérica. (Consulte la fig. 3)
9. Seleccione los parámetros que desee visualizar y haga clic en OK.
IMPORTANTE: Consulte el menú Ayuda si desea más información para utilizar Download Suite.
Solución de fallos
Se enciende la unidad, pero la pantalla está en blanco o el medidor no funciona.
• Compruebe si está conectada la alimentación de CC.
• Asegúrese de pulsar la tecla ”START/STOP” durante más de 0,1 segundos.
• Compruebe las baterías, observe si tienen buen contacto y si la polaridad es correcta.
• Cambie las baterías y vuelva a intentarlo.
Códigos de error
• E02: El valor es de flujo insuficiente.
• E03: El valor es de flujo excesivo.
• E04: La presencia de un valor erróneo se debe a E02 o E03.
• E11: Error de calibración de HR. Es necesario volver a calibrar.
• E32: Error de lectura/escritura en IC. Devuelva el medidor para su reparación.
• E33: Error de circuito en la sección de mediciones. Devuelva el medidor para su reparación.
67
Especificaciones
Modo
Rango
HR %
0,0 ~ 100,0 %
Resolución
0,1 %
Exactitud
+/-3 % @ 10~90 % ; +/- 5 % en el resto
Temperatura
-20 °C a 70 °C (-4 °F a 158 °F)
Resolución
0,1 °C (0,1 °F)
Exactitud
± 0,6 °C (±1 °F) a 0–50 °C (32–122 °F); ± 1,2 °C (± 2 °F) en
el resto
Memoria
Hasta 16.000 (Temp: 8.000 + HR: 8.000)
Tiempo real
Sí
Puerto USB
Sí
68
Diagramas de apoyo a las figuras
Figura 1
Figura 2
69
Figura 3
DISPLAY ALPHABET LIST
Display Meaning
Display Meaning
C
E
i
L
n
P
S
y
A
d
H
k
m
o
r
t
Figura 4
70
Dataloggare för temperatur
och relativ fuktighet
Användarhandbok
TR300_Rev001
© 2008 Amprobe Test Tools.
71
Svenska
TR300
Begränsad garanti och begränsning av ansvar
Din Amprobe-produkt garanteras vara fri från felaktigheter i material och utförande i ett år
från inköpsdatum. Denna garanti innefattar inte säkringar, engångsbatterier eller skador som
uppkommer till följd av olyckshändelser, försummelser, missbruk, ändringar, nedsmutsning
eller onormala användningsförhållanden eller hantering. Amprobes garantiförpliktelse är
begränsad, enligt Amprobes gottfinnande, till återbetalning av inköpspriset, gratis reparation
eller ersättning av en defekt produkt. Återförsäljare är ej berättigade att lämna några ytterligare
garantier på Amprobes vägnar. Om du behöver service under garantiperioden, skall du returnera
produkten tillsammans med inköpsbevis till ett auktoriserat Amprobe Test Tools Service Center
eller en Amprobe-leverantör eller distributör. Avsnittet Reparation innehåller uppgifter om
detta. DENNA GARANTI utgör din enda gottgörelse. Alla andra garantier, vare sig
dessa är uttryckta, underförstådda eller lagstadgade, inklusive underförstådda
garantier om lämplighet för ett visst ändamål eller säljbarhet, exkluderas
härmed. Varken Amprobe eller dess moderbolag eller dotterbolag ansvarar för
speciella skador, indirekta skador eller oförutsedda skador eller följdskador eller
förluster, oavsett om de inträffar på grund av garantibrott eller om de baseras på
kontrakt. Eftersom det i vissa delstater eller länder inte är tillåtet att begränsa eller exkludera en
underförstådd garanti eller oförutsedda skador eller följdskador, gäller denna ansvarsbegränsning
kanske inte dig.
Reparation
Följande uppgifter skall medfölja alla testverktyg som returneras för garantireparation, reparation
utanför garantiåtagandet eller för kalibrering: ditt namn, företagets namn, adress, telefonnummer
och inköpsbevis. Inkludera dessutom en kort beskrivning av problemet eller den begärda tjänsten
och skicka också in testsladdarna tillsammans med mätaren. Betalning för reparation som ej faller
under garantin eller utbyte skall ske med check, postanvisning, kreditkort med utgångsdatum eller
en inköpsorder med betalningsmottagare Amprobe ® Test Tools.
Reparationer och utbyten under garanti – Alla länder
Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta testverktyg kan
under garantiperioden returneras till din Amprobe ® Test Tools-distributör för utbyte mot samma
eller liknande produkt. Avsnittet “Where to Buy” på www.amprobe.com innehåller en lista över
distributörer i närheten av dig. Om du befinner dig i USA eller Kanada och din enhet täcks av garanti
kan du få den reparerad eller utbytt genom att skicka in den till ett Amprobe ® Test Tools Service
Center (se nästa sida för adresser).
Reparationer och utbyten ej under garanti – USA och Kanada
Enheter som kräver reparation, men som ej täcks av garanti i USA och Kanada, ska skickas till ett
Amprobe ® Test Tools Service Center. Ring till Amprobe ® Test Tools eller kontakta inköpsstället för att
få uppgift om aktuella kostnader för reparation och utbyte.
I USA I Kanada
Amprobe Test Tools Amprobe Test Tools
Everett, WA 98203 Mississauga, ON L4Z 1X9 Canada
Tel: 877-AMPROBE (267-7623) Tel: 905-890-7600
Fax: 425-446-6390 Fax: 905-890-6866
Reparationer och utbyten utan garanti – Europa
Enheter i Europa, som ej täcks av garanti, kan bytas ut av din Amprobe ® Test Tools-distributör för
en nominell kostnad. Avsnittet “Where to Buy” på www.amprobe.com innehåller en lista över
distributörer i närheten av dig.
Adress för korrespondens i Europa*
Amprobe ® Test Tools Europe
In den Engematten 14
79286 Glottertal, Germany
Tel.: +49 (0) 7684 8009 - 0
*(Endast korrespondens – inga reparationer eller utbyten är tillgängliga från denna adress. Kunder i
Europa ska kontakta respektive distributör.)
72
➊Sensor
➋2,5 x 2,0 tums LCD-display
➌Högtalare
➍Lysdiod för larm
➎Lysdiod för inspelning
➏Strömbrytare för att slå på eller
1
2
DP
3
REC
4
Y-M-D
6
20.8 °C
36.5 %
7
9
11
10
13
DP
USB-adapter (USB-kabel
säljs separat)
Monteringsskruv för
trebensstativ (stativ ingår ej)
➊Primär display: Visar uppmätt
temperatur i °C eller °F
REC
6
7
9 V likströmsadapter
(>= 500 mA, 9 mm djup, 1,35
mm ID och 3,5 mm YD) ingår ej
➋DP: Daggpunktsindikator
➌REC: Inspelningsindikator
➍Indikator för svaga batterier
➎Sekundär display: Visar luftfuktigheten
➏Datumindikator
➐Tidsindikator
➑Datum- och tidsdisplay: Växlar mellan
%
4
5
1
2
3
➐Läge
➑Ställ in
➒Uppåt
➓Nedåt
12
08-02-13
8
stänga av enheten
5
Y-M-D
H:M:S
8
att visa datum och tid
73
TR300
Dataloggare för temperatur och relativ fuktighet
Innehåll
Inledning...............................................................................................................................................5
Uppackning och inspektion.................................................................................................................5
Handhavande.......................................................................................................................................5
Inställningsläge...............................................................................................................................5
Provtagningspunkt.........................................................................................................................6
Startläge..........................................................................................................................................6
Starttid.............................................................................................................................................7
Provtagningsfrekvens.....................................................................................................................8
Larminställning...............................................................................................................................9
Realtid...........................................................................................................................................10
Växla mellan °F och °C..................................................................................................................10
Daggpunktsmätning (DP).............................................................................................................10
Instrumentinkoppling........................................................................................................................10
RS232 PC-gränssnittets funktioner..............................................................................................11
Installera Download Suite-programvaran...................................................................................11
Handhavande................................................................................................................................11
Felsökning...........................................................................................................................................11
Specifikationer...................................................................................................................................12
74
Inledning
Temperatur- och fuktighetsloggaren TR300 är väl lämpad för att övervaka luftkvaliteten
inomhus. Den är utformad med en upphängningskrok på baksidan för enkel installation.
Enheten har en mycket stor LCD-display, hörbart och visuellt larm samt en reaktionssnabb
sensor som gör det enkelt att övervaka luftens temperatur och fuktighet. Den har dessutom
16 KB minneskapacitet för inspelning och lagring av kontinuerliga avläsningar.
Läs denna handbok noggrant innan du använder enheten. Du kommer att upptäcka att den är
mycket enkel att använda och att den är ett värdefullt instrument för att mäta och registrera
luftens temperatur och fuktighet.
Uppackning och inspektion
Standardförpackningen med denna produkt innehåller:
1 TR300-mätare
1 handbok
1 CD-skiva med Download Suite
1 USB-kabel
4 batterier (AA)
Handhavande
Slå på och stänga av enheten
• Tryck på knappen START/STOP (mindre än en sekund).
• Displayen visar aktuell temperatur, fuktighet samt växelvis datum och tid.
Inställningsläge (figur 4 innehåller symbolförklaringar)
1. Tryck på knappen SET för att aktivera inställningsläget eller för att använda programvaran.
2. Använd pilknapparna uppåt och nedåt för att välja mellan:
• Provtagningspunkt: ”PtS” och ”P1” visas på displayen
• Startläge: ”Stn” och ”P2” visas i fönstret
• Starttid: ”Stt” och ”P3” visas på displayen
• Provtagningsfrekvens: ”Sr” och ”P4” visas i fönstret
• Larminställning: ”AL” och ”P5” visas i fönstret
• Realtid: ”rtC” och ”P6” visas på displayen
75
Provtagningspunkt
• Gå till ”PtS” och ”P1” och tryck på SET
• Tryck på pilknapparna för att välja provtagningspunkt mellan 1h(1000) och 16h(16000).
Provtagningspunkten halveras: ½ för temperatur och ½ för fuktighet. Exempel:
16000 punkter = 8000 temperatur + 8000 relativ fuktighet
• Tryck på SET för att spara och gå tillbaka till P1
• Tryck på MODE för att gå tillbaka utan att spara värdet
Tryck
pilknapparna
PresspåUp
and Down
Tryck
påSET
SET to
försave
att spara
Press
Startläge
Använd pilknapparna för att välja något av följande:
• Upprepning: ”rEp” visas längst ned i fönstret. I detta läge spelar mätaren automatiskt in på
nytt när minnets innehåll har överförts till en dator.
■■
Gå
till ”Stn” och ”P2” och tryck på SET
■■
Använd
pilknapparna för att välja ”rEp”
■■
Tryck
på SET för att spara och gå tillbaka till P2
■■
Tryck
på MODE för att gå tillbaka
76
• Knappstart: ”hEy” visas längst ned i fönstret. I detta läge startar mätaren inspelningen när
du håller strömbrytaren intryckt längre än två sekunder.
■■
Gå
till ”Stn” och ”P2” och tryck på SET
■■
Använd
pilknapparna för att välja ”hEy”
■■
Tryck
på SET för att spara och gå tillbaka till P2
■■
Tryck
på MODE för att gå tillbaka
• Omedelbart: ”|Nn” visas längst ned i fönstret. I detta läge startar mätaren inspelningen
omedelbart när du har sparat inställningen.
■■
Gå
till ”Stn” och ”P2” och tryck på SET
■■
Använd
pilknapparna för att välja ”|Nn”
■■
Tryck
på SET för att spara och gå tillbaka till P2
■■
Tryck
på MODE för att gå tillbaka och starta inspelningen
■■
Stoppa
inspelningen genom att trycka in och hålla strömbrytaren intryckt längre än
två sekunder
• Schemalagd: ”SCh” visas längst ned i fönstret. I detta läge startar mätaren inspelningen på
ett datum och en tid som har ställts in i förväg.
■■
Gå
till ”Stn” och ”P2” och tryck på SET
■■
Använd
pilknapparna för att välja ”SCh”
■■
Tryck
på SET för att spara och gå tillbaka till P2
■■
Tryck
på MODE för att gå tillbaka
Starttid
• Tryck på SET för att aktivera inställningsläget
• Använd pilknapparna för att välja ”Stt” och ”P3”
• Tryck på SET för att gå till ändringsläget för årtal (”YEr”)
• Använd pilknapparna för att ändra årtalet
• Tryck på SET för att gå till ändringsläget för månad (”Mon”)
• Använd pilknapparna för att ändra månad
• Tryck på SET för att gå till ändringsläget för dag (”dAt”)
• Använd pilknapparna för att ändra dag
• Tryck på SET för att gå till ändringsläget för timme (”Hor”)
• Använd pilknapparna för att ändra timme
• Tryck på SET för att gå till ändringsläget för minut (”NI n”)
• Använd pilknapparna för att ändra minut
• Tryck på SET för att gå till ändringsläget för sekund (”Sec”)
• Använd pilknapparna för att ändra sekund
• Tryck på SET för att spara datum och tid
• Tryck på MODE för att avbryta
77
Y-M-D
Y-M-D
Y-M-D
H:M:S
H:M:S
H:M:S
Provtagningsfrekvens
• Tryck på SET för att aktivera läget för
provtagningsfrekvens
• Använd pilknapparna för att välja ”Sr”
och ”P4”
• Tryck på SET för att gå till ändringsläget
för timme (”Hor”)
• Använd pilknapparna för att ändra timme
• Tryck på SET för att gå till ändringsläget
för minut (”NI n”)
• Använd pilknapparna för att ändra minut
• Tryck på SET för att gå till ändringsläget
för sekund (”Sec”)
• Använd pilknapparna för att ändra
sekund
78
• Tryck på SET för att spara och gå tillbaka till P4
• Tryck på MODE för att avsluta och gå tillbaka
till huvudmenyn
Larminställning
• Tryck på SET för att aktivera larminställningsläget
• Använd pilknapparna för att välja ”AL” och ”P5”
• Tryck på SET för att ställa in högsta temperatur (”tH”)
• Använd pilknapparna för att ändra den
högsta temperaturen
• Tryck på SET för att ställa in lägsta temperatur (”tLo”)
• Använd pilknapparna för att ändra den
lägsta temperaturen
• Tryck på SET för att ställa in högsta fuktighet (”HH”)
• Använd pilknapparna för att ändra den
högsta fuktigheten
• Tryck på SET för att ställa in lägsta fuktighet (”HL”)
• Använd pilknapparna för att ändra den
lägsta fuktigheten
• Tryck på SET för att spara och gå tillbaka till P5
• Tryck på MODE för att avsluta och gå tillbaka
till huvudmenyn
79
Realtid
• Tryck på SET för att aktivera realtidsinställningsläget
• Använd pilknapparna för att välja ”rTC” och ”P6”
• Tryck på SET för att ställa in årtal (”YEr”)
• Använd pilknapparna för att ändra årtalet
• Tryck på SET för att ställa in månad (”Non”)
• Använd pilknapparna för att ändra månad
• Tryck på SET för att ställa in dag (”dAt”)
• Använd pilknapparna för att ändra dag
• Tryck på SET för att ställa in timme (”Hor”)
• Använd pilknapparna för att ändra timme
• Tryck på SET för att ställa in minut (”Mi n”)
• Använd pilknapparna för att ändra minut
• Tryck på SET för att ställa in sekund (”Sec”)
• Använd pilknapparna för att ändra sekund
• Tryck på SET för att spara och gå tillbaka till P6
• Tryck på MODE för att avsluta och gå tillbaka till huvudmenyn
H:M:S
Växla från °F till °C
• Tryck in och släpp knappen MODE för att växla från °F till °C
Daggpunktsmätning (DP):
• Tryck in och håll knappen MODE intryckt för att läsa av daggpunkt
• Tryck in och släpp knappen MODE för att växla daggpunkten från °F till °C
• Tryck in och håll knappen MODE intryckt för att återgå till temperaturmätning
Instrumentinkoppling
1. Koppla in RS232-kabeln i mätaren och slå på mätaren.
2. Koppla in mätaren i datorn med den medföljande RS232-kabeln.
3. Starta Download Suite-programvaran.
80
RS232 PC-gränssnittets funktioner
RS232-kabeln och Download Suite-programvaran behövs för att överföra data till en dator.
RS232-porten sitter på instrumentets högra sida. Det finns en USB-konverteringssats (RS-USB)
som tillval för datorer utan RS232-port.
Installera Download Suite-programvaran
Montera CD-skivan med Download Suite i CD-enheten.
Installera programvaran genom att följa anvisningarna på skärmen.
Handhavande
1. Starta programmet genom att klicka på ikonen för Download Suite.
2. Klicka på ”with instrument” och sedan på ”next”.
3. Markera TR300 och klicka på ”next”.
4. Välj ”Program device” och klicka på NEXT. Klicka på NEXT igen för att öppna
programmeringsfönstret (se figur 1 och 2).
5. Ställ in parametrarna och klicka på OK för att starta inspelningen.
6. Hämta en fil från enheten genom att upprepa steg 1 och 2. Markera “Download” och klicka
på NEXT (se figur 1).
7. Klicka på NEXT igen för att starta filhämtningen. Välj den plats där du vill spara filen och
klicka på NEXT, YES eller NO och FINISH.
8. Klicka på ”Visualizations” för att välja digital mätare, generellt historiskt diagram eller
generell historisk tabell (se figur 3).
9. Markera de parametrar du vill använda för visningen och klicka på OK.
Obs! Hjälpmenyn innehåller mer information om hur man använder programmet
Download Suite.
Felsökning
Strömmen slås på men ingen display eller mätaren fungerar inte.
• Kontrollera om likströmskällan är inkopplad eller ej.
• Se till att du håller strömbrytaren intryckt längre än 0,1 sekund.
• Kontrollera att batterierna har god kontakt och rätt polaritet.
• Byt ut batterierna och försök igen.
Felkoder
• E02: Värdet är för lågt.
• E03: Värdet är för högt.
• E04: Felaktigt värde orsakat av E02 eller E03.
• E11: Fel vid kalibrering av relativ fuktighet. Omkalibrering nödvändig.
• E32: Fel vid IC-läsning/skrivning. Returnera mätaren för reparation.
• E33: Kretsfel i mätdelen. Returnera mätaren för reparation.
81
Specifikationer
MODE (läge)
Område
Relativ fuktighet
0,0 ~ 100,0 %
Upplösning
0,1 %
Noggrannhet
+/-3 % vid 10~90 %; +/- 5 % vid andra
Temperatur
-20 °C till 70 °C (-4 °F till 158 °F)
Upplösning
0,1 °C (0,1 °F)
Noggrannhet
± 0,6 °C (±1 °F) vid 0–50 °C (32–122 °F); ± 1,2 °C (± 2 °F) vid
andra
Minne
Upp till 16 KB (temperatur 8 KB + fuktighet 8 KB)
Realtid
Ja
USB-port
Ja
82
Illustrationer
Figur 1
Figur 2
83
Figur 3
DISPLAY ALPHABET LIST
Display Meaning
Display Meaning
C
E
i
L
n
P
S
y
A
d
H
k
m
o
r
t
Figur 4
84
Visit www.Amprobe.com for
•Catalog
•Application notes
•Product specifications
•User manuals
Please Recycle
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
