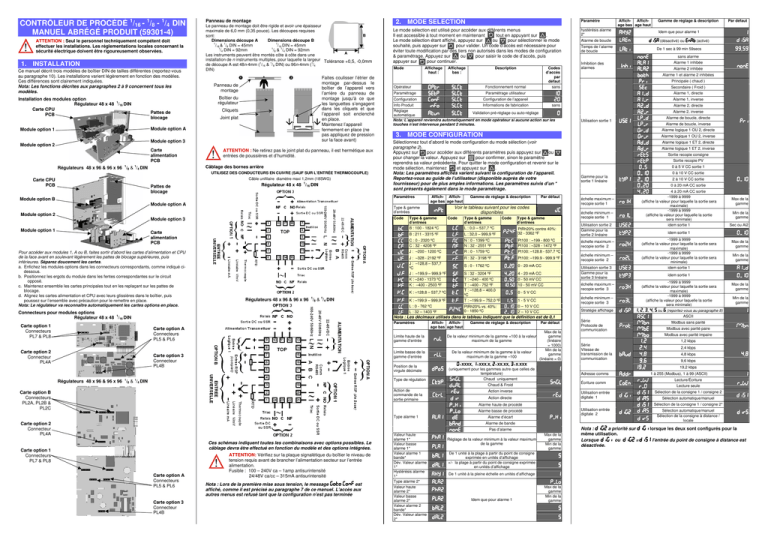

CONTRÔLEUR DE PROCÉDÉ 1/16 - 1/8 - 1/4 DIN
MANUEL ABRÉGÉ PRODUIT (59301-4)
ATTENTION : Seul le personnel techniquement compétent doit
effectuer les installations. Les réglementations locales concernant la
sécurité électrique doivent être rigoureusement observées.
1. INSTALLATION
Ce manuel décrit trois modèles de boîtier DIN de tailles différentes (reportez-vous
au paragraphe 10). Les installations varient légèrement en fonction des modèles.
Ces différences sont clairement indiquées.
Nota: Les fonctions décrites aux paragraphes 2 à 9 concernent tous les
modèles.
Installation des modules option
Régulateur 48 x 48 1/16 DIN
Carte CPU
PCB
Panneau de montage
Le panneau de montage doit être rigide et avoir une épaisseur
maximale de 6,0 mm (0,35 pouce). Les découpes requises
B
sont:
Dimensions découpe A
Dimensions découpe B
1
1
1
/16 & /8 DIN = 45mm
/16 DIN = 45mm
1
1
/4 DIN = 92mm
/8 & 1/4 DIN = 92mm
A
Les instruments peuvent être montés côte à côte dans une
installation de n instruments multiples, pour laquelle la largeur Tolérance +0,5, -0,0mm
1
1
1
de découpe A est 48n-4mm ( /16 & /8 DIN) ou 96n-4mm ( /4
DIN)
Faites coulisser l’étrier de
montage par-dessus le
boîtier de l’appareil vers
l’arrière du panneau de
montage jusqu'
à ce que
les languettes s’engagent
dans les cliquets et que
l’appareil soit enclenché
en place.
Maintenez l’appareil
fermement en place (ne
pas appliquez de pression
sur la face avant)
Panneau de
montage
Boîtier du
régulateur
Pattes de
blocage
Cliquets
Joint plat
Module option A
Module option 1
Module option 3
Module option 2
Carte
alimentation
PCB
ATTENTION : Ne retirez pas le joint plat du panneau, il est hermétique aux
entrées de poussières et d’humidité.
Câblage des bornes arrière
Régulateurs 48 x 96 & 96 x 96 1/8 & 1/4 DIN
UTILISEZ DES CONDUCTEURS EN CUIVRE (SAUF SUR L’ENTRÉE THERMOCOUPLE)
Câble unifilaire diamètre maxi 1,2mm (18SWG)
Carte CPU
PCB
Pattes de
blocage
Module option B
Régulateur 48 x 48 1/16 DIN
Module option 1
Codes
d’accès
par
défaut
sans
Fonctionnement normal
Paramétrage utilisateur
Configuration de l’appareil
Info Produit
Informations de fabrication
sans
Réglage
Validation pré-réglage ou auto-réglage
automatique
Nota: L’appareil reviendra automatiquement en mode opérateur si aucune action sur les
touches n’est intervenue pendant 2 minutes.
Affich- Affichage bas age haut
Gamme de réglage & description
Par défaut
Voir le tableau suivant pour les codes
disponibles
Type & gamme
d’entrées
B : 100 - 1824 ºC
B : 211 - 3315 ºF
C : 0 - 2320 ºC
C : 32 - 4208 ºF
J : –200 - 1200 ºC
J : –328 - 2192 ºF
J : –128,8 – 537,7
ºC
J : –199,9 – 999,9 ºF
Code
L.C
L.F
Type & gamme
d’entrées
L : 0,0 – 537,7 ºC
L : 32,0 – 999,9 ºF
Type & gamme
d’entrées
PtRh20% contre 40%:
P24F 32 - 3362 ºF
R : 0 - 1759 ºC
rF
R : 32 - 3198 ºF
Pt.F Pt100: –199.9 - 999.9 ºF
SC
S : 0 - 1762 ºC
0 - 20 mA CC
S : 32 - 3204 ºF
4 - 20 mA CC
KC
KF
K : –240 - 1373 ºC
K : –400 - 2503 ºF
SF
tC
tF
k.C
K : –128,8 – 537,7 ºC
t.C
K.F
K : –199,9 – 999,9 ºF
t.F
N : 0 - 1399 ºC
N : 32 - 2551 ºF
Code
PTC Pt100 : –199 - 800 ºC
PtF Pt100 : –328 - 1472 ºF
Pt.C Pt100: –128.8 - 537.7 ºC
NC
NF
rC
Paramètres
Affich- Affichage bas age haut
T : –240 - 400 ºC
T : –400 - 752 ºF
T : –128,8 – 400,0
ºC
T : –199,9 – 752,0 ºF
,
(désactivé) ou
Temps de l’alarme
de boucle
1 - 5 V CC
Gamme de réglage & description
Limite basse de la
gamme d’entrée
De la valeur minimum de la gamme à la valeur
maximum de la gamme –100
Par défaut
Max de la
gamme
(linéaire
= 1000)
Min de la
gamme
(linéaire = 0)
=XXXX, =XXX.X, =XX.XX, =X.XXX
(uniquement pour les gammes autre que celles de
température)
Chaud uniquement
Alarme 1 inhibée
$!
Alarme 2 inhibée
Alarme 1 et alarme 2 inhibées
!
Principale ( chaud )
Secondaire ( Froid )
%
&
Alarme 1, directe
Alarme 1, inverse
Alarme 2, directe
Alarme 2, inverse
Utilisation sortie 1
Alarme de boucle, directe
'
Alarme de boucle, inverse
Alarme logique 1 ET 2, directe
Alarme logique 1 ET 2, inverse
Sortie recopie consigne
Sortie recopie PV
0 à 5 V CC sortie 1
0 à 10 V CC sortie
Gamme pour la
sortie 1 linéaire
2 à 10 V CC sortie
0 à 20 mA CC sortie
4 à 20 mA CC sortie
-1999 à 9999
(affiche la valeur pour laquelle la sortie sera
maximale)
-1999 à 9999
(affiche la valeur pour laquelle la sortie
sera minimale)
idem sortie 1
échelle maximum –
recopie sortie 1
échelle minimum –
recopie sortie 1
Utilisation sortie 2
Gamme pour la
sortie 2 linéaire
'
-1999 à 9999
(affiche la valeur pour laquelle la sortie sera
maximale)
-1999 à 9999
(affiche la valeur pour laquelle la sortie sera
minimale)
idem sortie 1
échelle maximum –
recopie sortie 2
échelle minimum –
recopie sortie 2
'
Série
Protocole de
communication
Série
Vitesse de
transmission de la
communication
-1999 à 9999
(affiche la valeur pour laquelle la sortie sera
maximale)
-1999 à 9999
(affiche la valeur pour laquelle la sortie
sera minimale)
"
, , , ,
$
Modbus avec parité paire
Carte option 2
Connecteur
PL4A
Alarme de bande
Pas d’alarme
Ces schémas indiquent toutes les combinaisons avec options possibles. Le
câblage devra être effectué en fonction du modèle et des options intégrées.
Carte option 1
Connecteurs
PL7 & PL8
Carte option A
Connecteurs
PL5 & PL6
Carte option 3
Connecteur
PL4B
ATTENTION: Vérifiez sur la plaque signalétique du boîtier le niveau de
tension requis avant de brancher l’alimentation secteur sur l’entrée
alimentation.
Fusible : 100 – 240V ca – 1amp antisurintensité
24/48V ca/cc – 315mA antisurintensité
Nota : Lors de la première mise sous tension, le message
est
affiché, comme il est précisé au paragraphe 7 de ce manuel. L’accès aux
autres menus est refusé tant que la configuration n’est pas terminée
Valeur haute
alarme 1*
Valeur basse
alarme 1*
Valeur alarme 1
bande*
Dév. Valeur alarme
1*
Hystérésis alarme
1*
Type alarme 2*
Valeur haute
alarme 2*
Valeur basse
alarme 2*
Valeur alarme 2
bande*
Dév. Valeur alarme
2*
!
Réglage de la valeur minimum à la valeur maximum
de la gamme
Max de la
gamme
Min de la
gamme
De 1 unité à la plage à partir du point de consigne
exprimée en unités d’affichage
+/- la plage à partir du point de consigne exprimée
en unités d’affichage
De 1 unité à la pleine échelle en unités d’affichage
!
Idem que pour alarme 1
Max de la
gamme
Min de la
gamme
Min de la
gamme
&
Nota :
a priorité sur
même utilisation.
Lorsque
ou
=
désactivée.
Max de la
gamme
Min de la
gamme
Mm
1,2 kbps
,
,
,)
)
#,(
(
#,
#
Utilisation entrée
digitale 2
Alarme d’écart
Max de la
gamme
Modbus avec parité impaire
2,4 kbps
4,8 kbps
,)
)
9,6 kbps
19,2 kbps
1 à 255 (Modbus), 1 à 99 (ASCII)
Lecture/Écriture
Ww
Lecture seule
Ww
Sélection de la consigne 1 / consigne 2
"
Alarme haute de procédé
Alarme basse de procédé
Sec ou Al2
ou ( (reportez-vous au paragraphe 8)
ASCII
Modbus sans parité
Mm
Mm
Mm
Utilisation entrée
digitale 1
Action directe
Min de la
gamme
idem sortie 1
échelle minimum –
recopie sortie 3
Stratégie affichage
Max de la
gamme
idem sortie 1
Écriture comm
Action inverse
Type alarme 1
##,
## #
sans alarme
Inhibition des
alarmes
Adresse comms
Chaud & Froid
Action de
commande de la
sortie primaire
"
(activé)
De 1 sec à 99 min 59secs
échelle maximum –
recopie sortie 3
0 - 5 V CC
De la valeur minimum de la gamme +100 à la valeur
maximum de la gamme
Type de régulation
Carte option B
Connecteurs
PL2A, PL2B &
PL2C
Idem que pour alarme 1
Alarme de boucle
Utilisation sortie 3
Gamme pour la
sortie 3 linéaire
0 - 50 mV CC
10 - 50 mV CC
Limite haute de la
gamme d’entrée
Position de la
virgule décimale
Par défaut
Alarme logique 1 OU 2, directe
0 – 10 V CC
PtRh20% vs. 40%:
LC L : 0 - 762 ºC
P24C 0 - 1850 ºC
2 – 10 V CC
LF L : 32 – 1403 ºF
Nota : Les décimaux utilisés dans le tableau indiquent que la définition est de 0,1
Régulateurs 48 x 96 & 96 x 96 1/8 & 1/4 DIN
Gamme de réglage & description
Alarme logique 1 OU 2, inverse
Sélectionnez tout d’abord le mode configuration du mode sélection (voir
paragraphe 2).
Appuyez sur
pour accéder aux différents paramètres puis appuyez sur
ou
pour changer la valeur. Appuyez sur
pour confirmer, sinon le paramètre
reprendra sa valeur précédente. Pour quitter le mode configuration et revenir sur le
mode sélection, maintenez
et appuyez sur
.
Nota: Les paramètres affichés varient suivant la configuration de l’appareil.
Reportez-vous au guide de l’utilisateur (disponible auprès de votre
fournisseur) pour de plus amples informations. Les paramètres suivis d’un *
sont présents également dans le mode paramétrage.
j.F
Carte option 3
Connecteur
PL4B
hystérésis alarme
2*
AffichAffichage bas age haut
3. MODE CONFIGURATION
j.C
Carte option A
Connecteurs
PL5 & PL6
Carte option 2
Connecteur
PL4A
Description
Configuration
JF
Régulateurs 48 x 96 & 96 x 96 1/8 & 1/4 DIN
Affichage
bas :
Paramétrage
bC
bF
CC
CF
JC
Connecteurs pour modules options
Régulateur 48 x 48 1/16 DIN
Carte option 1
Connecteurs
PL7 & PL8
Affichage
haut :
Opérateur
Code
Carte
alimentation
PCB
Pour accéder aux modules 1, A ou B, faites sortir d’abord les cartes d’alimentation et CPU
de la face avant en soulevant légèrement les pattes de blocage supérieures, puis
inférieures. Séparez doucement les cartes.
a. Enfichez les modules options dans les connecteurs correspondants, comme indiqué cidessous.
b. Positionnez les ergots du module dans les fentes correspondantes sur le circuit
opposé.
c. Maintenez ensemble les cartes principales tout en les replaçant sur les pattes de
blocage.
d. Alignez les cartes alimentation et CPU avec leurs glissières dans le boîtier, puis
poussez sur l’ensemble avec précaution pour le remettre en place.
Nota: Le régulateur va reconnaître automatiquement les cartes options en place.
Mode
Type & gamme
d’entrées
Module option 3
Paramètre
Le mode sélection est utilisé pour accéder aux différents menus
Il est accessible à tout moment en maintenant
tout en appuyant sur
.
Le mode sélection étant affiché, appuyez sur
ou
pour sélectionner le mode
souhaité, puis appuyer sur
pour valider. Un code d’accès est nécessaire pour
éviter toute modification par des tiers non autorisés dans les modes de configuration
& paramétrage. Appuyez sur
ou
pour saisir le code de d’accès, puis
appuyer sur
pour continuer.
Paramètres
Module option A
Module option 2
2. MODE SELECTION
"
"
Sélection automatique/manuel
Sélection de la consigne 1 / consigne 2*
Sélection automatique/manuel
Sélection de la consigne à distance /
locale
lorsque les deux sont configurés pour la
l’entrée du point de consigne à distance est
Paramètres
AffichAffichage bas age haut
Gamme de réglage & description
Par défaut
Entrée 0 à 20 mA CC
Entrée 4 à 20 mA CC
Entrée 0 à 10 V CC
Entrée 2 à 10 V CC
Gamme d’entrée de
la consigne à
distance
Entrée 0 à 5 V CC
Entrée 1 à 5 V CC
Entrée 0 à 100mV mA disponible sur
CC
RSP complet
(carte B)
Potentiomètre
uniquement
(2KΩ minimum)
Limite haute RSP
-1999 à 9999
Limite basse RSP
-1999 à 9999
Limité par la limite haute et la limite basse de
l’échelle de la gamme
Décalage RSP
Confirmation du
code verrouillage
Max de la
gamme
Min de la
gamme
4. MODE PARAMÉTRAGE
Entrée constante de temps du
filtre
Décalage de la mesure
Puissance de sortie principale
Puissance de sortie
secondaire
Bande proportionnelle
primaire (PB1)
Bande proportionnelle
secondaire (PB2)
Réglage automatique (temps
intégral)
Vitesse (temps dérivé)
Affichage Gamme de réglage - affichage haut & Par défaut
bas
description
sans ou 0,5 à 100,0 sec
Ww
0,1% à 10,0% de la plage d’entrée
centré autour de la consigne
(saisi en tant que pourcentage de la
plage)
Diff. secondaire ON/OFF
Prin. & Sec. Différentiel
ON/OFF
Limite haute du point de
consigne
Limite basse du point de
consigne
Limite de puissance de sortie
primaire
Temps de cycle sortie 1
Du point de consigne instantané à la
gamme max
De la gamme min au point de consigne
instantané
,
%
* Nota: Le pré-réglage automatique ne s’enclenchera pas si l’une des bandes
proportionnelles = 0.
De même, le pré-réglage ne s’enclenchera pas si le point de consigne est en
rampe ou si la variable procédé est à 5% de la plage d’entrée du point de
consigne.
6. MODE INFORMATION PRODUIT
Sélectionnez tout d’abord le mode information produit du mode sélection (voir
paragraphe 2).
Appuyez sur
pour visualiser chaque paramètre. Pour quitter le mode information
produit et revenir sur le mode sélection, maintenez
et appuyez sur
.
Nota : Ces paramètres ne sont pas modifiables.
Paramètres
Affichage Affichage
bas
haut
$
Non utilisé
Sortie relais
Du minimum de la gamme au maximum
de la gamme
Valeur d’alarme de bande1
Hystérésis alarme 1
!
Du minimum de la gamme au maximum
de la gamme
Idem option 1
,
Valeur d’alarme de bande2
Hystérésis alarme 2
Temps alarme de boucle
De 1 Sec à 99mins 59 secs
%
,
)
Module option A auxiliaire
R/max
R/min
Module option B auxiliaire
1 à 9999 unités/heure ou off (vide)
Valeur du point de consigne 2
ou * indique le point de consigne
actif)
%
0 à 9999
+,
Version du firmware
R/max
R/min
R/max
R/min
##,
## #
Off
Échelle de
la gamme
minimum
$""
Niveau de révision
Date de fabrication
Mm
Numéro de série 1
Alimentation transmetteur
Non utilisé
Communications RS485
Entrée Digitale *
Entrée du point de consigne à distance
(de base)
Non utilisé
Entrée 2 du point de consigne à distance
(complet)*
La valeur affichée est le numéro du type de firmware
La valeur affichée est le numéro de publication du
firmware
La valeur affichée est le niveau de révision du produit
Code de la date de fabrication (mmaa)
Premier lot de quatre chiffres du No de série
Numéro de série 2
Second lot de quatre chiffres du No de série
Numéro de série 3
Dernier lot de quatre chiffres du No de série
7. MESSAGES & INDICTIONS D’ERREURS
Ces messages indiquent la présence d’une erreur ou d’un problème avec le signal
de la mesure ou avec son câblage.
Attention : N’allez pas plus loin si le problème n’a pas été résolu.
Paramètres
(désactivé) ou
(activé)
Limite haute à limite basse de l’échelle
de la gamme
(lorsque des options de consigne
double ou à distance sont utilisées,
est remplacé par
&
ou
Sortie SSR
Sortie linéaire tension CC / courant
Préréglage automatique
Régulation auto/manuelle
Sélect. du point de consigne
indiquée dans le mode
opérateur
Rampe du point de consigne
indiquée dans le mode
opérateur
Taux de rampe du point de
consigne
Valeur du point de consigne
Valeur du point de consigne
local
Valeur du point de consigne 1
Sortie relais
*
Module option 3
± À partir du point de consigne
exprimée en unités d’affichage
De 1 au maxi de la gamme à partir du
point de consigne
Jusqu’à 100 %
Valeur d’alarme de déviation 2
Valeur du SP
Valeur de SP1
AffichAffichage haut age bas
Défaut de
paramétrage de
l’appareil
Entrée supérieure à
la gamme
Entrée inférieure à
la gamme
Rupture capteur
d’entrée
RSP supérieur à la
gamme
RSP inférieur à la
gamme
Rupture RSP
Erreur option 1
Erreur option 2
Erreur option 3
Erreur option A
Erreur option B
-
.
Normal
.
Normal
/
Normal
Normal
-
Normal
-
Normal
4 (écran initial)
5 (écran initial)
_
allumé si SP actif = SP2
RSP intégré
ou * allumé si SP actif
=
RSP intégré
Valeur du SP à
distance
,
3 & 6 (écran initial)
_ allumé si SP actif = SP1
Entrée numérique =
.
Valeur du SP
local
ou
1 & 2 (écran initial)
1, 3, 4, 5 & 6 si l’entrée
numérique n’est pas
et le RSP non intégré
Entrée numérique =
.
ou * allumé si SP actif
=
"
Valeur du SP
instantané
Taux de rampe
Non utilisé
± À partir du point de consigne
exprimée en unités d’affichage
De 1 au maxi de la gamme à partir du
point de consigne
Jusqu’à 100 %
Valeur d’alarme de déviation 1
>10MΩ résistif, sauf CC mA (5Ω) et V (47kΩ ).
Détection de rupture Thermocouple, RTD, 4 à 20 mA, 2 à 10V et 1 à 5V gammes
uniquement. Sorties de contrôle désactivées.
de capteur :
Isolation :
Isolé de toutes les autres sorties (sauf SSR).
L’entrée universelle ne doit pas être connectée sur un circuit
accessible par l’opérateur si les sorties relais sont connectées
sur une tension dangereuse. Dans ce cas, une isolation
supplémentaire et une mise à la terre de l’entrée s’avèrerait
nécessaire.
Stratégie d’affichage
RSP est intégré, l’entrée
digitale n’est pas
et
est désactivé au
mode paramétrage
Sortie SSR
Sortie triac
Type de fimware
!
Affichage haut Affichage
bas
Valeur du
Valeur de PV
SP désiré
Valeur du
Valeur de PV SP
instantané
Valeur de PV (Vide)
Valeur du SP
(Vide)
désiré
Description
*
Module option 1
ENTRÉE UNIVERSELLE
Précision du
±0,1% de la gamme entière, ±1LSD (±1°C pour thermocouple
thermocouple :
CJC). BS4937, NBS125 & IEC584.
Précision PT100 :
±0,1% de la gamme entière, ±1LSD.
BS1904 & DIN43760 (0.00385Ω/Ω/°C).
Précision CC
±0.1% de la gamme entière, ±1LSD.
Entrée universelle
'
Description
Configuration & paramétrage non réalisés Cet écran
apparaît à la première mise sous tension ou si la
configuration matériel a été modifiée. Appuyez sur
pour saisir le mode configuration, puis appuyer
sur
ou
saisir le code de déverrouillage, puis
appuyer sur
pour continuer.
Entrée mesure > 5% de la gamme max
Entrée mesure > 5% de la gamme min
Capteur défectueux , ou câblage rompu
Point de consigne à distance supérieur
à la gamme **idem
Point de consigne à distance inférieur à lorsque la
. **
la gamme valeur RSP
Rupture détectée dans le signal d’entrée s’affiche
/**
du point de consigne à distance
Défaut sur le module option 1
. **
Défaut sur le module option 2
Défaut sur le module option 3
Erreur sur le module option A ou RSP dans les deux
A&B
Erreur sur le module option B
10. CARACTÉRISTIQUES
Ce mode s’active à la mise sous tension ou est accessible via le mode sélection
(voir paragraphe 2).
Nota : Tous les paramètres des modes configuration et paramétrage doivent
être réglés avant l’utilisation de l’appareil sur le procédé.
Appuyez sur
pour faire défiler les paramètres, puis appuyez sur
ou
pour régler la valeur.
Nota : Dans la stratégie d’affichage No6, les paramètres du mode opérateur
sont accessibles uniquement en lecture (voir
au mode paramétrage).
Vous devez passer par le mode paramétrage pour les modifier.
Valeur de SP2
Module option 2
0,5, 1, 2, 4, 8, 16, 32, 64, 128,
256 ou 512 sec.
Temps de cycle sortie 3
Réglage du code de
verrouillage
Off
0 à 9999
0% à 100% de pleine puissance
Temps de cycle sortie 2
Valeur basse d’alarme 2
1 sec à 99 min 59 sec et OFF
00 sec à 99 min 59 sec
-20 à +20% de la bande proportionnelle
primaire ou secondaire
0% (-100% si double commande) à
100%
Différentiel principale ON/OFF
Valeur haute d’alarme 2
ou
. L’indication
ne peut pas être changée
tant que le réglage automatique n’est pas utilisable*
S/O
,
Par défaut
Sortie linéaire tension CC / courant
"
Réglage manuel (Bias)
Valeur basse d’alarme 1
Valeur de puissance de sortie
instantanée (lecture seule)
8. MODE OPÉRATEUR
Affichage haut
Type d’entrée
0,0% (ON/OFF) et 0,5% à 999,9% de la
plage d’entrée
Chevauchement/Bande morte
Valeur haute d’alarme 1
,
± de la gamme du contrôleur
Ww
Affichage
bas
Auto-réglage
Verrouillage du
pré-réglage
Nota: La configuration doit être accomplie avant d'
ajuster ces paramètres
Sélectionnez tout d’abord le mode paramétrage du mode sélection (voir paragraphe
2). Le LED MAN
s’allume lorsque vous êtes en mode paramétrage.
Appuyez sur
pour faire défiler les paramètres, puis appuyez sur
ou
pour changer la valeur.
Pour quitter le mode paramétrage et revenir sur le mode sélection, maintenez
et
appuyez sur.
Nota: Les paramètres affichés varient suivant la configuration de l’appareil.
Paramètres
Paramètre
Pré-réglage
0 à 9999
%
5. MODE DE RÉGLAGE AUTOMATIQUE
Sélectionnez tout d’abord le mode de réglage automatique du mode sélection (voir
paragraphe 2).
Appuyez sur
pour faire défiler les modes, puis appuyez sur
ou
pour
modifier la valeur.
Pour quitter le mode de réglage automatique et revenir sur le mode sélection,
maintenez
et appuyez sur
.
La fonction pré-réglage (pre-tune) n’intervient qu’au démarrage initial et s’inhibe dès
que les réglages sont réalisés.
Si dans le mode réglage, le paramètre
=
, alors la fonction de pré-réglage
s’active à chaque mise sous tension*.
Pour plus d’informations sur le réglage du contrôleur, reportez-vous au guide de
l’utilisateur détaillé (disponible auprès de votre fournisseur).
État d’alarmes
actives
n’est pas vide
activé dans le mode
paramétrage
Si un ou plusieurs alarmes
sont activées.
L’indicateur ALM
clignote aussi
Description
PV et valeur SP désiré. Le point de
consigne est réglable dans la stratégie 2
PV et valeur instantanée du SP choisi
(par ex valeur de rampe du SP) Lecture
seule
Mesure uniquement. Lecture seule
Affichage uniquement du point de
consigne choisi Lecture seule
Affiche le point de consigne SP.
Réglable sauf dans la stratégie 6.
Affiche le point de consigne SP1.
Réglable sauf dans la stratégie 6
Affiche le point de consigne SP2.
Réglable sauf dans la stratégie 6
Affiche le point de consigne local.
Réglable sauf dans la stratégie 6.
Affiche le point de consigne à distance.
Lecture seule
Indique le point de consigne actif local/à
distance.
= SP local ,
= SP à
distance
= sélection via entrée
digitale (si configuré). Nota : La sélection
or
surpassera l’entrée
de
digitale , l’indication SP actif est modifiée
*. Réglable sauf dans la stratégie 6
Valeur instantanée (de la rampe) du SP.
Lecture seule
Taux de rampe du SP en unités par
heure. Réglable sauf dans la stratégie 6.
Alarme 2 active
Alarme 1 active
L
Alarme de boucle active
Contrôle manuel
Si
est
dans le mode paramétrage, le contrôle manuel peut être active
ou désactivé en appuyant sur la touche
du mode opérateur ou en changeant
l’état de l’entrée numérique si
ou
ont été configurés en
"dans le
monde configuration.
L’indicateur
clignotera tant qu’il sera dans le mode contrôle manuel et
l’affichage bas indiquera xxx (avec xxx représentant la valeur de la puissance de
sortie instantanée manuelle). Le passage du mode manuel est du type sans àcoups. Appuyez sur
ou
pour régler la puissance de sortie.
Attention : La limite générée par la fonction
mode.
n’est pas active dans ce
9. COMMUNICATIONS SÉRIE
Pour plus d’informations, reportez-vous au guide de l’utilisateur détaillé
(disponible auprès de votre fournisseur).
Taux
d’échantillonnage :
Impédance :
4 par seconde.
ENTRÉE DU POINT DE CONSIGNE À DISTANCE
Précision :
±0,25% de la gamme d’entrée ±1 LSD.
Taux
d’échantillonnage :
Détection de rupture
de capteur :
Isolation :
4 par seconde.
4 à 20 mA, 2 à 10V et 1 à 5V gammes uniquement. Sorties de
contrôle désactivées si RSP est le point de consigne actif.
option A – isolation primaire, option B – isolation de sécurité
renforcée des autres entrées et sorties.
ENTRÉES NUMÉRIQUES
Ouvert(2 à 24VDC) = SP1, SP local ou mode auto,
Sans tension (ou
Fermé(<0,8VDC) = SP2, SP à distance ou mode manuel.
TTL)
Isolation :
Isolation de sécurité renforcée des autres entrées et sorties
SORTIES
Relais
Type & capacité :
Durée de vie :
Isolation :
Inverseur unipolaire (SPDT); 2A résistif à 120/240V CA.
>500,000 opérations à la tension/intensité nominale.
Isolation primaire de l’entrée universelle et des sorties SSR.
Entraînement SSR
Capacité
Tension SSR >10V dans 500Ω min.
d’entraînement :
Isolation :
Non isolé de l’entrée universelle ou des autres sorties
d’entraînement SSR.
Triac
Plage de tension : 20 à 280Vrms (47 à 63Hz).
Intensité nominale : 0,01 à 1A (cycle complet rms sur état à 25°C);
réduction linéaire au-dessus de 40°C atteignant 0,5A à 80°C.
Isolation de sécurité renforcée des autres entrées et sorties.
Isolation :
CC
Définition :
8 bits en 250ms (10 bits en 1s typique, >10 bits en >1s
typique).
Isolation de sécurité renforcée des autres entrées et sorties.
Isolation :
Alim Transmetteur
Puissance
20 à 28V DC (24V nominal) dans une résistance de 910Ω
nominale :
minimum.
Isolation :
Isolation de sécurité renforcée des autres entrées et sorties.
COMMUNICATIONS SÉRIE
RS485, à 1200, 2400, 4800, 9600 ou 19200 bps.
Physique :
Au choix entre Modbus et ASCII.
Protocoles :
Isolation :
Isolation de sécurité renforcée de toutes les entrées et sorties.
CONDITIONS D’UTILISATION (SOUS ABRI)
0°C à 55°C (en service), –20°C à 80°C (stockage).
Température
ambiante :
20% à 95% sans condensation.
Hygrométrie :
Tension
100 à 240V CA ±10%, 50/60Hz, 7,5VA
d’alimentation :
(en standard) ou
20 à 48V CA 50/60Hz 7,5VA ou 22 à 65V CC 5W
(pour versions basse tension).
ENVIRONNEMENT
Normes :
CE, UL, ULC.
Conforme à EN61326 (sensibilité & émissions).
IEM :
Sécurité :
Conforme à EN61010-1 & UL3121.
Pollution degré 2, catégorie installation II.
Conforme à IP66 (IP20 derrière le panneau).
Étanchéité du
panneau avant :
CARACTÉRISTIQUES PHYSIQUES :
1
/16 DIN = 48 x 48mm, 1/8 DIN = 96 x 48mm,
Taille de la face
1
avant :
/4 DIN = 96 x 96mm.
1
Profondeur derrière /16 DIN(48x48)= 110mm ,
1
1
/8 & /4 DIN (48x96 & 96x96) = 100mm.
panneau :
Poids :
0,21kg maximum.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
