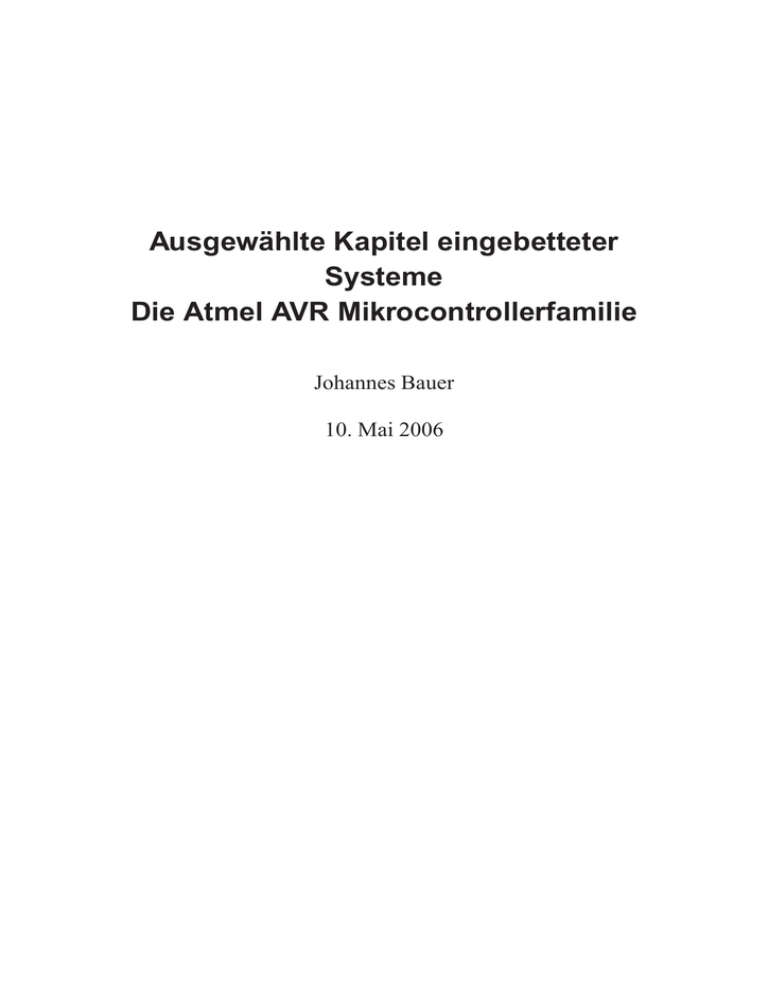

Ausgewählte Kapitel eingebetteter
Systeme
Die Atmel AVR Mikrocontrollerfamilie
Johannes Bauer
10. Mai 2006
1 Einführung
1.1 Grundsätzliche Überlegungen
In viel mehr Geräten, als man eigentlich annehmen würde, befinden sich heutzutage Mikrocontroller. In allen Bereichen, in denen Regel- und Steueraufgaben zu erledigen sind oder
zeit- oder ereignisgesteuert Schaltvorgänge ausgelöst werden sollen, sind Mikrocontroller das
Mittel der Wahl. Zusätzlich werden sie von Entwicklern gegenüber diskret aufgebauten Steuerplatinen aufgrund der einfacheren Wartbarkeit, den komplexen Debugmöglichkeiten und nicht
zuletzt wegen der Platzersparnis auf einer Platine bevorzugt.
Die Firma Atmel bietet mit Ihrer AVR-Mikrocontroller-Serie eine breite Palette an 8-Bit
RISC MCUs1 an. Der Aufgabenbereich reicht von einfachsten Zeitschaltuhren bishin zu komplexen Produkten, die beispielsweise Messwerte protokollieren und diese auf Flash-Bausteine
schreiben. Auch für Heimanwender stellen AVR-Mikrocontroller ein beliebtes Gebiet dar, da
die meisten gebräuchlichen Controller der ATtiny und ATmega-Serie alle Bedingungen erfüllen, die es selbst Laien ermöglicht, in kürzester Zeit mit AVRs vertraut zu werden:
• Nahezu alle ATtiny und ATmega-Prozessoren sind in dem gut handlötbaren DIP-Gehäuse2
beziehbar.
• Es gibt viele Distributoren, von denen die Mikrocontroller auch in Kleinstmengen bezogen werden können.
• Die Prozessoren sind erschwinglich - einfache Typen fangen preislich schon bei unter
einem Euro an, der komplexeste ATmega liegt in der Kategorie um etwa zehn Euro.
• Eine extrem vielseitige, komplexe OpenSource-Toolchain auf Basis der GCC3 ist für
AVRs vorhanden, welche die Bereiche Assemblierung, Kompilierung, Simulation, Debugging und den Flash-Vorgang abdeckt.
• Keine teuere Hardware muss angeschafft werden, um mit den Prozessoren zu arbeiten.
Ein einfaches Flash-Gerät besteht nur aus wenigen Bauteilen und ist für unter einem
Euro selbst zusammenzubauen.
1.2 Überblick über die Familie
Die AVR-Prozessorfamilie umfasst drei große Klassen von Prozessoren: die AT90S-Varianten,
die ATtiny und die ATmega. Die älteste der Familien, die AT90S, ist bereits von Atmel abgekündigt und sollte nicht mehr für Neuentwicklungen benutzt werden. Dennoch sind diese
1 Micro
Controller Unit
Inline Package
3 GNU Compiler Collection
2 Dual
2
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
Prozessoren gerade aufgrund des geringen Preises für Heimanwender attraktiv und zum Lernen gut geeignet. Die AT90S-Familie sollte, so Atmel, von den ATtiny und ATmega-Familien
abgelöst werden. Die ATtinys sind hierbei die leistungsschwächeren Prozessoren mit in der
Regel 8 Pins, die besonders auf Energiesparmechanismen optimiert sind. Sie sind also prädestiniert für batteriebetriebene Geräte, in denen nicht viel Platz für große Hardware vorhanden
ist. Die ATmegas hingegen sind leistungsstärkere Prozessoren mit 28 bis 64 Pins, viel Flash
(bis zu 128kB) und interessanter Zusatzhardware (wie Hardware-PWMs4 , USARTs5 , USBControllern, CAN-Bus-Controller, ADCs6 , I2 C-Bus und vielem mehr).
Bis auf sehr wenige Ausnahmen sind alle Prozessoren voll binärkompatibel zueinander. Eine
solche Ausnahme bildet beispielsweise der älteste Baustein der AT90S-Familie, der AT90S1200.
Dieser verfügt über kein integriertes SRAM und kann demnach natürlich auch keine Opcodes ausführen, welche beispielsweise für Speicherzugriffe gedacht sind. Über diese OpcodeKompatiblität hinaus sind auch die Pins für das ISP-Verfahren7 für alle Prozessoren gleich:
dies ist ein enormer Vorteil, da beim anfertigen einer Leiterplatte mehrere Footprints für verschiedene Prozessoren vorgesehen werden können. Somit kann, falls sich herausstellen sollte,
dass die Speicherkapazität des einen Prozessors nicht mehr genügt, dieser einfach durch ein
größeres Pendant ausgetauscht werden.
Die neueren AVRs bieten darüberhinaus die Möglichkeit eines sogenannten debugWIRE:
Ein externes Debugging-Tool wird lediglich an den /RESET-Pin des Controllers und die Versorgungsspannung angeschlossen. So kann ein Host (also beispielsweise ein PC) den Prozessor
zu jedem beliebigen Zeitpunkt anhalten, die Register analysieren oder verändern und die MCU
somit wirkungsvoll debuggen. Besonders praktisch hierbei ist, dass tatsächlich kein weiterer
Portpin für die Verwendung des Debugging-Interfaces verbraucht werden muss.
4 Pulse
Width Modulation, also die Ausgabe eines pulsbreitenmodulierten Signals mit einstellbarem Dutycycle
Universal Synchronous/Asynchronous Receiver and Transmitter, beispielsweise bei RS232 verwendet
6 Analog Digital Converter
7 In System Programming, also das Flashen des Prozessors in der fertigen Schaltung
5
3
2 Hardware
2.1 Features
Ein typisches Beispiel für einen flexiblen Prozessor der AVR-Familie ist der ATtiny2313 (gedacht als direkten Ersatz für den AT90S2313). Er verfügt über 2kB Flash-Speicher (in den das
Programm geladen wird - auch Programmspeicher genannt), 128 Bytes EEPROM (in dem beispielsweise Konfigurationsdaten des Programms liegen können) und 128 Bytes SRAM (Stack,
Variablen). Sowohl FLASH, EEPROM als auch SRAM sind bei allen AVR-Controllern direkt
mit auf den Mikrocontroller-IC aufgebracht. Somit werden externe Komponenten eingespart.
Das FLASH kann laut Datenblatt mindestens 10.000 Mal programmiert werden, der EEPROM
100.000 Mal.
Die AVRs sind ein Beispiel für Prozessoren, die nach der Harvard Architektur gefertigt
werden: Im Gegensatz zur Von Neumann-Architektur gibt es separate Speicherbereiche für
SRAM, Datenspeicher (EEPROM) und Programmspeicher (FLASH). Das eigentlich auszuführende Programm liegt also nicht im RAM des Controllers, sondern einzig im FLASHSpeicher. In der Praxis führt dies leider manchmal zu recht obskuren Problemen, da AVRs
mit dem Ziel entwickelt wurden, hauptsächlich in der Programmiersprache C programmiert
zu werden. C bietet jedoch keine explizite Trennung der Speicherbereiche an; es ist also dem
Compiler zunächst nicht klar, welcher Speicherbereich gemeint ist, wenn mit Pointern gearbeitet wird. Beim GCC referenzieren Pointer standardmäßig den SRAM-Speicher - ungewohnt,
wenn mit String-Konstanten gearbeitet wird (die eigentlich einen bessern Platz im EEPROM
finden würden).
Jeder AVR verfügt über sogenannte Ports. Ein Port ist eine Gruppe von maximal 8 I/OLeitungen über die der Prozessor mit der Außenwelt kommunizieren kann. Der ATtiny2313
beispielsweise verfügt über 18 programmierbare I/O-Leitungen an 3 Ports: PORTB stellt 8 Leitungen in den Bits PB0 bis PB7, PORTD stellt 7 Leitungen und PORTA die restlichen 3. Jede
einzelne Leitung kann hierbei als Eingang oder Ausgang konfiguriert werden. Werden Leitungen als Ausgang konfiguriert bieten die Mikrocontroller zusätzlich die Möglichkeit an, interne Pullup-Widerstände zu aktivieren. Somit hat ein Ausgang immer einen definierten Pegel
(HIGH), auch wenn keine Last an dem Portpin hängt. Diese sind allerdings relativ schwach
(ca. 20-50kΩ) und müssen so je nach Anwendungsfall eventuell durch externe Komponenten
ergänzt werden. Vorteil der internen Pullup-Widerstände ist eine Reduktion externer Bauteile.
Die meisten Portpins der AVRs sind mit mehrfachen Funktionen belegt: So sind beispielsweise beim ATtiny2313 die Portpins PB0 und PB1 Eingänge für den internen ADC. Die ADCFunktion ist hier - wie standardmäßig bei allen Spezialfunktionen - deaktiviert. Will man einen
oder beide Portpins als Eingang für den internen ADC nutzen, so muss man einfach im Programm einige Register so konfigurieren wie im Datenblatt angegeben. Genauso teilt sich andere interne Hardware Portpins: das USART benutzt Pins PD0 und PD1, externe Interrupts
können an PD2 und PD3 abgefragt werden.
4
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
2.2 Grundschaltung
Sämtliche AVR-Prozessoren benötigen zur Programmierung eine Versorgungsspannung, die
sich zwischen 2,7V und 5,5V bewegen darf (genauere Daten sind den elektrischen Charakteristika im Datenblatt des Prozessors zu entnehmen). In der Regel werden hier für einfachere Anwendungen stabilisierte 5,0V verwendet, bei professionellen Anwendungen kommt
3,3V-Technologie zum Einsatz, weil hierbei weniger Verlustleistung entsteht, als bei 5,0VTechnologie. Für die Spannungsversorgung alleine werden also zwei Leitungen (GND und
Vcc verwendet). Zusätzlich muss die /RESET-Leitung1 des Prozessors beim Flashen angesteuert werden. /RESET liegt üblicherweise über einen 10kΩ-Widerstand an Vcc, sodass der Prozessor im Normalbetrieb läuft, anstatt einen Reset durchzuführen. Zusätzlich empfiehlt Atmel
einen 100nF-Kondensator nach Masse, damit durch den entstehenden RC-Tiefpaß bei Aktivierung der Schaltung der Prozessor kurzzeitig2 das Signal zum Reset bekommt. Darüberhinaus werden drei weitere Signalleitungen mit dem Prozessor verbunden: MISO, MOSI und SCK.
Diese sind für die Kommunikation von der MCU zum Host und zurück verantwortlich. Den
Programmiertakt SCK stellt hierbei immer der Host.
Nun da sämtlichen Signalleitungen erklärt sind, muss noch erwähnt werden, welche zusätzliche externe Beschaltung notwendig ist: zunächst einmal ist es generell bei Digitalbausteinen
empfehlenswert, einen 100nF Abblockkondensator so nah wie möglich am Baustein zwischen
Vcc und GND anzubringen. Bei den AVR MCUs ist es obligatorisch: fehlt der Kondensator
kann es zu sehr seltsamen Störungen während Programmier- und Betriebsphase kommen. Der
Einfachheit halber gibt es sogar extra DIP-Sockel, welche diesen 100nF-Blockkondensator
bereits integriert haben.
10k
/RESET
Vcc
PB3
SCK
PB4
GND
ATtiny15
100nF
+5V
MISO
MOSI
Abbildung 2.1: ATtiny15 in Grundschaltung
Als zusätzliche externe Beschaltung muss bei älteren AT90S-Modellen ein Quarz an die
Pins XTAL1 und XTAL2 angebracht werden und zwei Bürdekondensatoren3 gegen Masse geschaltet werden. Die neueren Varianten ATtiny sowie ATmega bringen alle einen internen
RC-Oszillator mit, der zwar nicht die Präzision eines Quarzes mitbringt, jedoch die externe
Beschaltung um eben diese drei Bauteile (zwei Kondensatoren, ein Quarz) verringert.
1 sprich:
„not RESET“, also ein invertiertes RESET-Signal. Liegt hier ein HIGH-Pegel an, arbeitet der Prozessor
im Normalbetrieb, bei LOW geht er in den Reset/Programmiermodus
2 3 · τ = 3 · R ·C = 3ms
3 in der Kapazität der Bürdekapazität des Quarzes angepasst, normalerweise sind das 27-33pF
5
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
2.3 Kritik
Nicht alle Features, die eine moderne CPU bietet können in einem kleinen Mikroprozessor
integriert werden. Hier sollen die wichtigsten Punkte aufgeführt werden, um abzuschätzen, ob
ein AVR für ein bestimmtes Problem nicht etwa doch die falsche Wahl ist:
• Die AVRs verfügen über keinen Hardwaredividierer. Damit müssen also die Integerdivision und die Modulo-Operation jeweils in Software emuliert werden. Dies ist um
Größenordnungen langsamer als ein „echter“ Dividierer.
• AVRs bieten keine Gleitkommaunterstützung an. Sämtliche Gleitkommaoperationen müssen also wiederum in Software nachgebildet werden. Dies ist nicht nur langsam, sondern
benötigt auch noch viel Flash-Speicher (die Gleitpunktzahl-Bibliothek der GCC benötigt mit den vier Grundrechenarten etwa 3kB).
• Kein Prozessor der AVR-Familie bietet DMA4 an. Dies ist insbesondere dann tragisch,
wenn größere Datenmengen (also in der Größenordnung von 0,5-1,0 MB/s) zwischen
dem Prozessor und einem anderen Gerät ausgetauscht werden sollen, da der Prozessor
dann vollständig mit dem Lesen und Abspeichern der Daten beschäftigt ist.
• Die Prozessoren verfügen über keine MMU5 . Es kann also keine Separierunng der
Speicherbereiche einzelner Tasks gewährleistet werden.
• Die Handhabung der sogenannten Fuses, also der in das EEPROM einbrennbaren Konfigurationsbits ist kritisch: So ist es beispielsweise möglich, die Fuses des Prozessors so
zu manipulieren, dass kein SPI6 mehr möglich ist, oder dass er immer versucht, einen externen Quarz zu benutzen. Bei anderen Prozessorfamilien ist dies besser gelöst, da man
zum Beispiel durch eine MCU-Instruktion den Quarz während des laufenden Betriebs
aktivieren kann. So ist eine SPI-Programmierung immer möglich und die MCU muss
nicht aus einer etwaigen Schaltung entfernt werden, wenn die Fuses verstellt wurden.
• Interrupts sind im AVR nicht beliebig priorisierbar, sie werden immer in Reihenfolge
der Interruptvektoren abgearbeitet. Damit ist die Reihenfolge in der Hardware fest verdrahtet. Dies kann zu Problemen führen, wenn „wichtige“ Interrupts in der Vektortabelle
an einer höheren Stelle plaziert sind als „unwichtige“ Interrupts.
• Die Firmenpolitik von Atmel sieht es leider vor, neue Prozessoren schnell auf den Markt
zu bringen und bereits relativ junge Modelle schnell abzukündigen. So wurde die AT90SFamilie bereits nach gut drei Jahren nach ihrer ersten Ankündigung als obsolet markiert
und verkündet, dass sie nicht mehr für Neuentwicklungen eingesetzt werden sollte. Dies
birgt für Entwickler professioneller Hardware enorme Schwierigkeiten: Das unkalkulierbare Risiko, möglicherweise ein Produkt neu entwickeln zu müssen, weil es sich auf
einen Prozessor verlassen hat, der abgekündigt wurde, geht niemand gerne ein. Außerdem gibt es für die AVRs keine Second Source, also einen Hersteller, der Klone der
Prozessoren herstellt. Um hier Entwicklungssicherheit zu haben, werden lieber relativ
alte Prozessoren verwendet wie der über 25 Jahre bestehende 8051 - diese werden auch
von dutzenden Firmen (interessanterweise unter anderem auch von Atmel) gefertigt.
4 Direct
Memory Access
Management Unit
6
Serial Programming Interface
5 Memory
6
3 Software
3.1 Register
Die AVR MCUs verfügen, wie man für eine RISC-Architektur erwarten würde, über die relativ
hohe Anzahl von 32 allgemein verwendbaren Registern (r0-r31). Diese haben alle eine Breite
von 8 Bit. Sechs Register davon haben eine spezielle Bedeutung: Jeweils zwei dieser sechs
können als 16-Bit Pointer verwendet werden und werden dann das X (r26:27), Y (r28:29)
und Z-Register (r30:31) genannt. Darüberhinaus gibt es 64 Register, die für I/O und Kontrollfunktionen der MCU verwendet werden. Hier wird beispielsweise die Konfiguration der
I/O-Ports gespeichert, die Condition Codes oder die Einstellung der Timer.
Das wichtigste Register der AVR-Prozessoren ist das Kontrollregister SREG. In SREG werden eben die gerade angesprochenen Condition Codes und das Bit gespeichert, welches global
steuert, ob Interrupts zugelassen oder gesperrt sind. Die Condition Codes werden von konditionalen Sprungbefehlen verwendet, um beispielsweise einen Codeteil anzuspringen, falls das
Ergebnis einer vorhergehenden Subtraktion negativ oder Null war.
3.2 Ports
Um über die Ports mit der Außenwelt zu kommunizieren, gibt es für jeden Port drei Register:
PORTx, PINx und DDRx. Standardmäßid sind alle Ports nach einem Reset hochohmig (tristated).
Um dies nun zu ändern müssen die PORTx und DDRx Register gesetzt werden:
DDRx
0
0
1
1
PORTx
0
1
0
1
Funktion des Portpins
Input (hochohmig)
Input mit internem Pullup
Output: LOW
Output: HIGH
Die Syntax für das Programmieren der Ports unterscheidet sich hier von Compiler zu Compiler - hier wird jedoch die des avr-gcc verwendet. Der Grund ist recht einfach zu erklären:
die PORT-Register sind keine Memory-Mapped I/O Register, sondern werden über die CPUInstruktionen out und in gesetzt. Der gcc-Compiler vermittelt jedoch dem Programmierer
(aufgrund der höheren Intuitivität) den Eindruck, es seien Memory-Mapped I/Os.
In einem C-Programm in dem die Pins PB4 und PB6 als Inputs und PB2 als Output konfiguriert werden sollte, sähe das also so aus (nur PB4 benutzt den internen Pullup, der Output soll
auf LOW gesetzt werden):
DDRB &= ~((1<<PB4) | (1<<PB6));
DDRB |= (1<<PB2);
PORTB &= ~((1<<PB6) | (1<<PB2));
PORTB |= (1<<PB4);
7
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
Nun noch die Erklärung zu PINx: Dieses Register spiegelt den Eingang eines Ports wieder.
Um beispielsweise zu prüfen, ob das Bit PB6 gesetzt ist, kann folgendes Konstrukt benutzt
werden:
if (((PINB & (1<<PB6)) != 0) {
/* Einang ist gesetzt (HIGH) */
...
}
3.3 Interrupts
Interrupts können dazu benutzt werden, Polling zu vermeiden. So muss also beispielsweise
nicht in einer Endlosschleife gewartet und ständig ein PINx-Signal abgefragt werden, sondern
es kann ein entsprechender Portpin ausgewählt werden, der Hardware-Interrupts unterstützt.
Sobald eine bestimmte Pegeländerung an diesem Portpin geschieht (also wahlweise eine LHFlanke, HL-Flanke oder beides), wird der Programmfluss angehalten und der entsprechende
Interruptvektor ausgeführt. Einen Interrupthandler für den avr-gcc zu definieren ist denkbar
leicht:
ISR(INT0_vect) {
/* Hier kommt der Code für den Handler */
}
Auch Software-Interrupts sind mit AVRs möglich: So kann derjenige Portpin, für den ein
entsprechender Handler installiert ist (beim ATtiny2313 wäre das PD2 für Interrupt 0) einfach
per Software in einen entsprechenden Zustand geschaltet werden:
PORTD &= ~(1<<PD2);
PORTD |= (1<<PD2);
3.4 Timer
Timer sind besondere Interrupts: Jeder AVR hat einen internen Zähler (entweder 8 oder 16
Bit breit), der in einem definierten Takt inkrementiert wird. Die Taktgeschwindigkeit kann per
1
1 1
1
, 256
, 64
, 8 des Prozessortaktes. Dieser
Software bestimmt werden und liegt bei wahlweise 1024
Prescaler kann auch vollständig deaktiviert werden, womit dann eine Timer-Inkrementierung
zu jedem Taktzyklus stattfindet.
Sollte nun der Zähler überlaufen (also wieder auf Null zurückfallen), wird ein TIM0_OVFInterrupt ausgelöst. Damit nun das Zeitintervall genauer steuerbar ist, in dem Timer-Interrupts
ausgelöst werden, bedient man sich eines Tricks: Man rechnet vorher aus, wieviele Zyklen
(nach dem Prescaler) durchlaufen werden sollen. Dann lädt man den errechneten Wert in dem
Interrupthandler wieder. Zunächst einmal die Initialisierung des Timers:
TCCR0A = 0x00;
TCCR0B = 0x04;
TCNT0 = 178;
TIMSK = (1<<(TOIE0));
/* Normaler Timer, kein PWM */
/* 1/256stel Prescaler */
/* Timer0 Overflow Interrupt Enable */
Zur Verdeutlichung ein Beispiel: Sei der Prozessortakt 20 MHz und es würde ein Interrupt
1
konfigurieren, somit wäre der
jede Millisekunde gewünscht. Den Prescaler würde man auf 256
20MHz
Takt nach dem Prescaler 256 ≈ 78, 1kHz. Für die Wahl des optimalen Prescalers muss ein
8
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
wenig herumprobiert werden: Teilt man den Takt zu stark herunter können zwar längere Intervalle getimt werden, die Granularität wird allerdings geringer. Bei einem zu schwach geteilten
Takt ist zwar die Auflösung höher, möglicherweise ist jedoch die Zeit bis zu einem vollen
Registerüberlauf zu kurz: Hierbei können natürlich auch nur recht kurze Intervalle getimt werden.
1
Um auf das Beispiel zurück zu kommen: Eine Prescaler-Einstellung von 256
entspricht nun
1ms
einer Zählerinkrementierung alle 12, 8µs. Somit werden also 12,8µs ≈ 78 Inkrementierungen
benötigt, um eine Millisekunde voll zu bekommen. Damit der 8-Bit Timer nach 78 Inkrementierungen auch überläuft, muss also im Interrupthandler der Wert 256 − 78 = 178 in das
Timer-Counter Register (TCNT0) geladen werden, damit der Timer korrekt funktioniert:
ISR(TIMER0_OVF_vect) {
/* Timer ausgelöst */
TCNT0 = 178;
}
3.5 PWM
Die Timer der AVRs können durch setzen eines Bits auch als PWM-Ausgänge geschaltet werden: So kann relativ einfach ein digitaler Wert in einen analogen umgesetzt werden. An den
Ausgang des PWM (beim ATtiny2313 wäre das PB2 beziehungsweise PB3) muss lediglich ein
entsprechend der Frequenz des Signals angepasster RC-Tiefpaß geschaltet werden. Ein klein
dimensioniertes RC-Glied hat hier zur Folge, dass sich das Signal schneller am Zielwert einpendelt - jedoch wird damit auch die Ripplespannung (also der Wechselspannungsanteil der
Ausgangsspannung) größer.
Im Prinzip funktioniert ein PWM wie ein Timer (und wird auch vom Prescaler exakt so
konfiguriert). Zusätzlich muss jedoch noch ein Compare-Wert übergeben werden: Der TimerCounter wird nun stetig inkrementiert. Kommt es zum Compare Match (also wenn der Zählerstand den Compare-Wert erreicht), so wird der Output auf LOW geschaltet. Beim Overflow
wird das Ausgabesignal auf HIGH gezogen. Somit können also bei Comparewerten von 0-255
Signale erzeugt werden, die exakt den Compare
Teil einer PWM-Periode LOW und die restliche
255
Zeit HIGH sind. Wird der Wert mitten in einer Periode geändert, so tut der AVR das, was man
„intuitiv“ als richtig empfinden würde: Er aktualisiert den Wert erst mit Beginn der nächsten
Zählperiode (phasenrichtiger PWM).
3.6 USART
Durch das USART können auf direktem Weg zwei AVRs miteinander verbunden werden. Viel
interessanter, gerade bei den ersten Entwicklungen mit AVRs, ist jedoch das Verbinden des
AVRs mit einem PC. Hierfür bietet sich die serielle Schnittstelle an (die meist ein UART des
Typs 16550 beinhaltet). Eine kleine Hürde gibt es dabei noch zu nehmen: Für den AVR ist
eine logische 0 eine Spannung von 0-0,8V, eine logische 1 eine Spannung von 2,0-5,0V. Bei
RS232 hingegen ist eine logische 0 eine Spannung von 3-12V, eine 1 hingegen eine Spannung
von -12 bis -3V.
Da meist auch keine negative Versorgungsspannung vorhanden oder gewünscht ist, gibt es
eine sehr einfache Lösung: Den Maxim MAX232, der universelle „Dolmetscher“-IC zwischen
RS232 und einem UART mit TTL-Pegeln1 . Er wird mit fünf Elektrolytkondensatoren beschal1
Transistor-Transistor Logic
9
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
tet und benutzt diese als Ladungspumpe und erzeugt somit -8 und 8V ohne weitere Probleme.
Der Ausgang des MAX232 kann direkt an ein serielles Kabel gelötet werden, der Eingang
direkt an den AVR.
Um das USART zu konfigurieren muss man sich zuallererst auf eine Baudrate einigen. Ein
Standardwert für den PC beträgt 115200 Baud. Diese sollen für die Konfiguration verwendet
weren. Da RS232 ein taktloses Protokoll ist, muss die Baudrate möglichst exakt stimmen,
damit es nicht zu Übertragungsfehlern kommt. Der AVR gewinnt seinen USART-Takt aus
dem Prozessortakt, nachdem dieser einen separaten Prescaler durchlaufen hat. Wie stark der
Prozessortakt heruntergeteilt wird erfährt der AVR durch das Register UBRR. Dieses muss laut
Datenblatt nach folgender Formel berechnet werden:
Baudrate =
fOSC
16(UBRR + 1)
oder umgeformt
fOSC
−1
16 · Baudrate
Damit die Berechnung des UBRR möglichst glatt aufgeht gibt es spezielle „krumme“ Quarze:
Diese sind schon für die Verwendung mit einem UART und dem vorhandenen PrescalingProblem konzipiert worden. Verwendet man also einen 14,7456 MHz-Quarz kann für eine
Datenübertragung von 115.200 Baud ein UBRR-Prescaler von 15 verwendet werden.
In dem UART-Kontrollregister UCR kann zusätzlich noch eingestellt werden, ob möglicherweise nur der Empfangsteil oder nur der Sendeteil des UART verwendet werden soll. Überdies
können in diesem Register Interrupts für Sende- oder Empfansereignisse konfiguriert werden.
Der UART kann bis zu drei Interrupts auslösen: „Daten gesendet“, „Daten empfangen“, „Bin
bereit zum Senden“. Im Folgenden soll nur der Interrupt verwendet werden, wenn Daten empfangen wurden:
UBRR =
UBRR = 15;
UCR = (1<<TXEN) | (1<<RXEN) | (1<<RXCIE);
Sobald nun Daten empfangen wurden, löst der UART_RX-Interrupt aus. Um das empfangene Byte zu verwerten, muss einfach nur lesend auf das UART-Datenregister UDR zugegriffen
werden:
ISR(UART_RX_vect) {
/* Ein Byte wurde empfangen */
LastByte = UDR;
}
Fast genauso einfach geht das Schreiben auf das UART: Durch schreibenden Zugriff auf
UDR. Hier muss lediglich vorher ein Flag überprüft werden, das signalisiert, ob Sendebereitschaft besteht:
while ((USR & (1<<UDRE)) == 0) { };
UDR = WriteByte;
3.7 EEPROM
Das Schreiben und Lesen von Konfigurationsdaten, die im EEPROM liegen, wird von avr-gcc
vollständig gekapselt, sodass nicht mehr klar ist, was eigentlich für Operationen geschehen.
Hierfür werden die Funktionen eeprom_read_byte und eeprom_write_byte angeboten:
10
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
Wert = eeprom_read_byte((char*)123);
Wert++;
eeprom_write_byte((char*)123, Wert);
Um auch andere Compiler nutzen zu können, ist es hilfreich zu verstehen, was eigentlich passiert. Zunächst muss in dem EEPROM-Kontrollregister geprüft werden, ob der letzte
Schreibvorgang (der im Vergleich zum MCU-Takt wirklich lange dauert - ganze 3,4ms) erfolgreich beendet wurde. Danach wird die Adresse übergeben und der Lesevorgang gestartet:
while ((EECR & (1<<EEWE)) != 0) { };
EEAR = 123;
EECR |= (1<<EERE);
Wert = EEDR;
Der Schreibvorgang läuft in etwa genau so ab, nur dass es eine zusätzliche Sicherheitsmaßnahme gibt: Um versehentliches Schreiben in das EEPROM zu verhindern, muss zuerst im
EEPROM-Kontrollregister das Bit EEMPE (EEPROM Master Program Enable) gesetzt werden.
Danach muss innerhalb von vier Taktzyklen das Bit EEPE (EEPROM Program Enable) gesetzt
werden. Geschieht dies nicht, wird EEMPE durch die Hardware wieder auf 0 gesetzt. Die beiden Bits dürfen nicht in derselben Operation gesetzt werden. Ein Schreibvorgang sieht dann
so aus:
while ((EECR & (1<<EEWE)) != 0) { };
EEAR = 123;
EEDR = Wert + 1;
EECR |= (1<<EEMPE);
EECR |= (1<<EEPE);
Um nun noch einmal kurz auf das Problem der getrennten Speicherbereiche zurück zu kommen, das nun durch das folgende Beispiel verständlicher werden sollte: Angenommen wir
haben eine Funktion, die einen String über das USART ausgibt:
void schreibe_sram_string(char *string) {
unsigned char i = 0;
while (string[i] != 0) {
while ((USR & (1<<UDRE)) == 0) { };
UDR = string[i];
i++;
}
}
Zusätzlich sei ein String im EEPROM definiert:
#define EEPROM __attribute__ ((section (".eeprom")))
static unsigned char GrussFormel[] EEPROM = "Hallo!";
Wird nun der direkte Zugriff versucht:
schreibe_sram_string(GrussFormel);
Dann schlägt dies Fehl: Die Funktion schreibe_sram_string erwartet einen char* auf
einen SRAM-Speicherbereich und interpretiert den übergebenen Zeiger als solchen. Der String
liegt jedoch in einer ganz anderen Speicherdomäne! Eine funktionierende Lösung wäre also
zum Beispiel:
11
Ausgewählte Kapitel eingebetteter Systeme - Die AVR Mikrocontrollerfamilie
void schreibe_eeprom_string(char *string) {
unsigned char sram_string[32];
unsigned char pos, read;
pos = 0;
do {
read = eeprom_read_byte((char*)pos);
sram_string[pos] = read;
pos++;
} while (read != 0);
schreibe_sram_string(sram_string);
}
Diese kann dann auch intuitiv aufgerufen werden:
schreibe_eeprom_string(GrussFormel);
12
Referenzen
• „Atmel AVR Document 2543 - ATtiny2313 Data Sheet“:
http://www.atmel.com/dyn/resources/prod_documents/doc2543.pdf
• „Atmel AVR Document 2467 - ATmega128 Data Sheet“:
http://www.atmel.com/dyn/resources/prod_documents/doc2467.pdf
• „Atmel AVR Document 0856 - AVR Family Instruction Set“:
http://www.atmel.com/dyn/resources/prod_documents/doc0856.pdf
• „avr-libc: AVR Libc User Manual“:
http://www.nongnu.org/avr-libc/user-manual/
13
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
