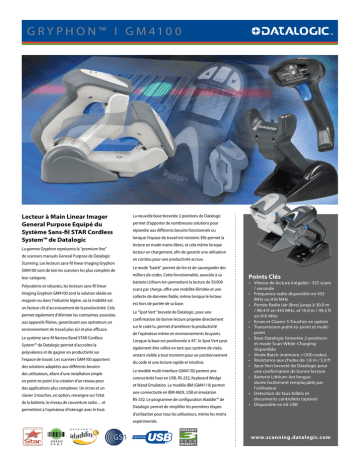

G R Y P H O N ™ I G M 410 0
Lecteur à Main Linear Imager
General Purpose Equipé du
Système Sans-fil STAR Cordless
System™ de Datalogic
La gamme Gryphon représente la “premium line”
de scanners manuels General Purpose de Datalogic
Scanning. Les lecteurs sans-fil linear imaging Gryphon
GM4100 sont de loin les scanners les plus complets de
leur catégorie.
Polyvalents et robustes, les lecteurs sans-fil linear
imaging Gryphon GM4100 sont la solution idéale en
magasin ou dans l’industrie légère, où la mobilité est
un facteur clé d’accroissement de la productivité. Cela
permet également d’éliminer les contraintes associées
aux appareils filaires, garantissant aux opérateurs un
environnement de travail plus sûr et plus efficace.
Le système sans-fil Narrow Band STAR Cordless
System™ de Datalogic permet d’accroître la
polyvalence et de gagner en productivité sur
l’espace de travail. Les scanners GM4100 apportent
des solutions adaptées aux différents besoins
des utilisateurs, allant d’une installation simple
en point-to-point à la création d’un réseau pour
des applications plus complexes. Un écran et un
clavier 3-touches, en option, renseigne sur l’état
de la batterie, le niveau de couverture radio… et
permettent à l’opérateur d’interagir avec le host.
La nouvelle base brevetée 2-positions de Datalogic
permet d’apporter de nombreuses solutions pour
répondre aux différents besoins fonctionnels ou
lorsque l’espace de travail est restreint. Elle permet la
lecture en mode mains-libres, et cela même lorsque
lecteur en chargement, afin de garantir une utilisation
en continu pour une productivité accrue.
Le mode “batch” permet de lire et de sauvegarder des
milliers de codes. Cette fonctionnalité, associée à sa
batterie Lithium-Ion permettant la lecture de 50.000
scans par charge, offre une mobilité illimitée et une
collecte de données fiable, même lorsque le lecteur
est hors de portée de sa base.
Le “Spot Vert” breveté de Datalogic, pour une
confirmation de bonne lecture projetée directement
sur le code lu, permet d’améliorer la productivité
de l’opérateur même en environnements bruyants.
Lorsque la base est positionnée à 45°, le Spot Vert peut
également être utilisé en tant que système de visée,
restant visible à tout moment pour un positionnement
du code et une lecture rapide et intuitive.
Le modèle multi-interface (GM4130) permet une
connectivité host en USB, RS-232, Keyboard Wedge
et Wand Emulation. Le modèle IBM (GM4110) permet
une connectivité en IBM 46XX, USB et émulation
RS-232. Le programme de configuration Aladdin™ de
Datalogic permet de simplifier les premières étapes
Points Clés
• Vitesse de lecture inégalée : 325 scans
/ seconde
• Fréquence radio disponible en 433
MHz ou 910 MHz
• Portée Radio (air libre) jusqu’à 30,0 m
/ 98,4 ft en 433 MHz, et 15,0 m / 49,2 ft
en 910 MHz
• Ecran et Clavier 3-Touches en option
• Transmission point-to-point et multipoint
• Base Datalogic brevetée 2-positions
et mode Scan-While-Charging
disponible
• Mode Batch (mémoire >1200 codes)
• Résistance aux chutes de 1,8 m / 5,9 ft
• Spot Vert breveté de Datalogic pour
une confirmation de bonne lecture
• Batterie Lithium-Ion longue
durée facilement remplaçable par
l’utilisateur
• Détection de faux billets et
documents contrefaits (option)
• Disponible en kit USB
d’utilisation pour tous les utilisateurs, même les moins
expérimentés.
GREEN
S P O T
www.scanning.datalogic.com
G R Y P H O N ™ I G M 410 0
Caractéristiques
Communication Sans-fil
Datalogic STAR Cordless System™
Communications Bilatérales (Two Way); Configuration Multi-Point:
Nombre max. de lecteurs / base radio: 16; Configuration Point-àPoint; Fréquence Radio: 433,92 MHz; 910 MHz; Portée de la Radio:
433,92 MHz; 30,0 m / 98,4 ft; 910 MHz: 15,0 m / 49,2 ft; Puissance
Effective de la Radio: 433,92 MHz: < 10 mW; 910 MHz: < 1 mW
Base Stations/Chargeurs
• BC4010 Base/Chargeur POS Multi-Interface
• BC4030 Base/Chargeur STD Multi-Interface
• CHR-GM40 Base Chargeur seulement
Capacités de Décodage
Codes Linéaires / 1D
Codes Postaux
Stacked Codes
Alimentation
Batterie
Courant Electrique
Indicateurs LED du Cradle
Tension en Entrée
Lit tous les codes 1D standards dont les codes linéaires GS1 DataBar™
Poste Chinoise
GS1 DataBar Expanded Stacked; GS1 DataBar Stacked; GS1 DataBar
Stacked Omnidirectionnel
Nombre de Lectures par Charge: 50.000
Temps de Charge: Alimentation Externe: 4 heures
Type de Batterie: Lithium-Ion, 2100 mAh
En Chargement (Typique): < 8 W; En Fonctionnement (Typique): <
2,5 W @ 5 VDC; Standby/Veille (Typique): < 2,5 mA @ 5 VDC
Batterie Chargée (Vert); Batterie en Cours de Chargement (Rouge); En
marche / Transmission de Données (Jaune)
4,75 - 14 VDC +/- 5%
• RBP-GM40 Pack de batteries remplaçables
Fixations/Stands
Conditions Environnementales
Humidité (Sans-Condensation)
Luminosité Ambiante
Protection ESD (Décharge Electrique)
Résistance à l’Eau et à la Poussière
Résistance aux Chocs
Température
5 - 95%
100.000 lux
16 kV
IP52
Nombreuses chutes sur du béton à 1,8 m / 5,9 ft
En Fonctionnement: 0 à 50 °C / 32 à 122 °F
En Stockage / Transport: -20 à 70 °C / -4 à 158 °F
Interfaces RS-232 / IBM 46XX / USB Multi-Interface; RS-232 / USB / Keyboard
Wedge / Wand Multi-Interface
Fonctionnalités en Option
Batteries/Chargeurs
• HLD-G040-BK Support de table/mural,
G040, Black
• HLD-G040-WH Support de table/mural,
G040, White
• STD-AUTO-G040-BK Stand Intelligent, G040,
Black
• STD-AUTO-G040-WH Stand Intelligent,
G040, White
• STD-G040-BK Basic Stand, G040, Foncé
• STD-G040-WH Basic Stand, G040, White
Détection de documents contrefaits BC4010-BK-910-CF; BC4010-BK-433-CF: Champ de lecture: 20º
Courant (maximum): 25 mA; LEDs à ultra-violet (UV): 8
Optical Power: 19-26 mW @ 20 mA
Caractéristiques Physiques et Design
Clavier
Couleurs Disponibles
Dimensions
Ecran
Poids
Performance de Lecture
Angle de Lecture
Contraste d’Impression (Minimum)
Indicateurs de Lecture
Résolution (Maximum)
Source Lumineuse
Taux de Lecture (Maximum)
GM4100-D seulement: Clavier 3-Touches
Blanc; Noir
Base/Chargeur: 18,6 x 9,9 x 5,6 cm / 7,3 x 3,9 x 2,2 in
Scanner: 18,1 x 7,1 x 10,0 cm / 7,1 x 2,8 x 3,9 in
Type d’Ecran: GM4100-D seulement: Ecran avec rétro-éclairage
Taille de l’Ecran: 32 x 96 pixels; Taille de la Police: Affichage
personnalisable (4 lignes x 16 colonnes par défaut)
Base/Chargeur: 246,0 g / 8,7 oz; Scanner (avec écran): 246,0 g / 8,7 oz
Pitch: +/- 65°; Roll (Tilt): +/- 35°; Skew (Yaw): +/- 65°
15%
Beeper (Tonalité et Volume Réglables); Confirmation de Bonne
Lecture GreenSpot™ (Point Vert) de Datalogic; LED de Bonne Lecture
0,076 mm / 3 mils
Eclairage: LED Array 630 - 670 nm
325 scans/sec
Distances de Lecture
Profondeur de Champ Typique
Sécurité & Régulations
Distance minimum dépend de la longueur du code et de l’angle de scan.
Varie selon la résolution d’impression, le contraste et la lumière
ambiante.
5 mils: 6,0 à 18,0 cm / 2,3 à 7,0 in
7,5 mils: 3,5 à 30,0 cm / 1,4 à 11,7 in
10 mils: 2,0 à 45,0 cm / 0,8 à 17,7 in
13 mils: 3,0 à 60,0 cm / 1,2 à 23,4 in
20 mils: 3,0 à 80,0 cm / 1,2 à 31,2 in
Accords des Autorités
Ce produit remplit les critères de sécurité et de régulations en
utilisation normale.
Vous pouvez consulter le Quick Reference Guide pour obtenir la liste
complète des certifications obt
Classification LED
IEC 60825-1 Class 1 LED Produit
Respect des Normes Environnementales Conforme à la loi Chinoise RoHS; Conforme à la loi UE RoHS
Logiciels
Datalogic Aladdin™
Host Download à distance
OPOS / JavaPOS
Garantie Le logiciel de configuration Aladdin de Datalogic est téléchargeable
gratuitement
Facilite les mises à jour et la maintenance, et améliore la productivité: BC4010
Les logiciels OPOS sont téléchargeables gratuitement
3-Ans
The USB-IF Logos are trademarks of Universal
Serial Bus Implementers Forum, Inc.
© 2009-2010 Datalogic Scanning Inc.
All rights reserved. • Protected to the fullest
extent under U.S. and international laws.
• Copying, or altering of this document is
prohibited without express written consent
from Datalogic Scanning, Inc.
Datalogic and the Datalogic logo are
registered trademarks of Datalogic S.p.A. in
many countries including the U.S.A. and the
E.U. Datalogic Aladdin and Datalogic STAR
Cordless System are trademarks of Datalogic
Scanning Group S.r.l.
Gryphon is a trademark of Datalogic Scanning,
Inc.
Other brands and product names may be
trademarks of their respective owners.
Product specifications are subject to change
without notice.
DS-GRYPHONIGM4100-FR 20100629
www.scanning.datalogic.com
