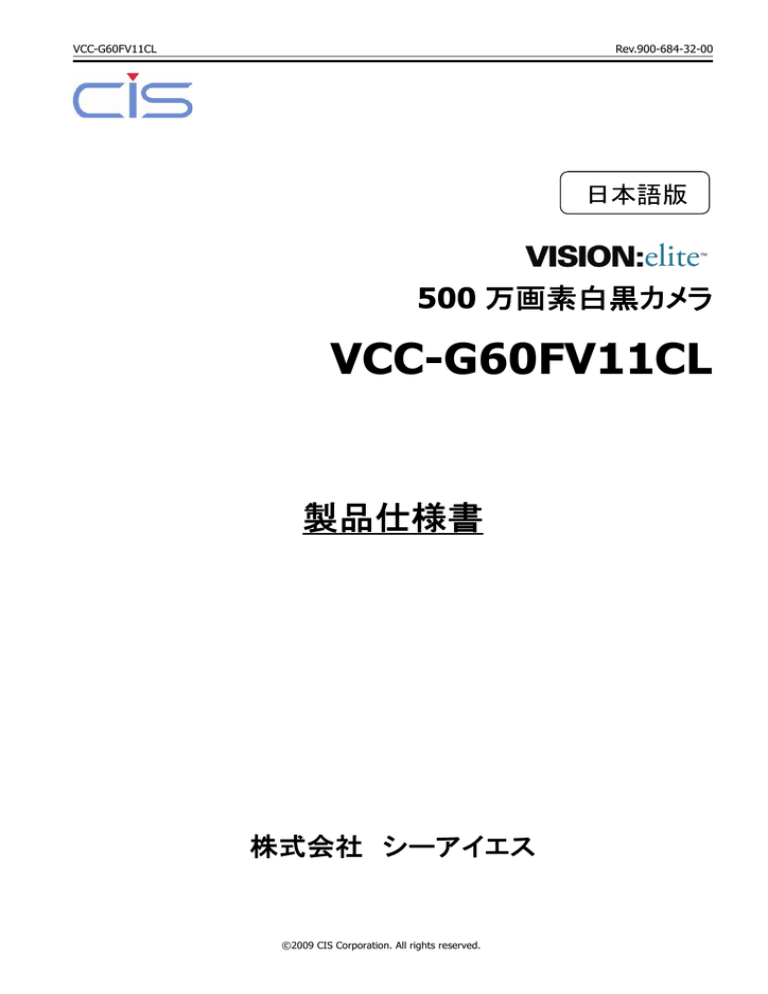

VCC-G60FV11CL

VCC-G60FV11CL
VCC-G60FV11CL
Rev.900-684-32-00
日本語版
500 万画素白黒カメラ
VCC-G60FV11CL
製品仕様書
株式会社 シーアイエス
©2009 CIS Corporation. All rights reserved.
VCC-G60FV11CL
Rev.900-684-32-00
目次
PAGE
1.
取扱い上の注意事項 ··························································································································3
2.
製品概要 ········································································································································ 4
3.
構成 ············································································································································· 4
4.
3.1.
標準構成 ······························································································································4
3.2.
梱包仕様 ······························································································································4
主要規格 ········································································································································ 5
4.1.
一般主要規格 ························································································································5
4.2.
カメラ入出力信号規格 ···············································································································6
4.3.
CCD 分光感度特性(参考値)········································································································8
5.
機能設定
6.
外部接続コネクタ仕様 ······················································································································· 11
7.
(シリアルコミュニケ-ションを使用してカメラの機能を設定します) ·······················································9
6.1.
12 ピン丸型コネクタ HR10-10R-12PA (ヒロセ電機) ········································································· 11
6.2.
26 ピン小型カメラリンク対応コネクタ 12226-1100-00 PL (住友 3M) ···················································· 11
Timing Chart ·································································································································· 12
7.1
Horizontal Synchronous Signals Timing ······················································································· 12
7.2
Full Frame Scan Mode Timing ·································································································· 12
7.3
Standard Trigger Mode Timing ································································································ 13
7.4
Pulse Width Trigger Timing····································································································· 13
8.
Partial Scan Mode の詳細 ·················································································································· 14
9.
リモート通信機能····························································································································· 15
10.
出荷設定 ·································································································································· 16
11.
CCD 位置精度図 ·························································································································· 17
12.
カメラ外形寸法図 ························································································································· 18
13.
保証範囲 ·································································································································· 19
14.
CCD 画素欠陥 ···························································································································· 19
15.
製品サービス······························································································································ 19
©2009 CIS Corporation. All rights reserved.
2
VCC-G60FV11CL
1.
Rev.900-684-32-00
取扱い上の注意事項
【重要】 カメラを正しく使用するため、下記の注意事項をお守りください。これらの注意事項を守らずに
誤った使用をした場合のカメラの故障や不具合は、全て製品保証の対象外となります。
本機は、その故障や誤動作が直接人命を脅かしたり、人体に危害を及ぼす恐れのある装置(原子力、航空宇宙等の特殊な
用途向けの機器)に使用することは出来ません。
・カメラ保護のため、ほこりや湿気の多い場所では使用しないでください。
・カメラには強い衝撃や静電気を与えないよう、取扱いは丁寧にしてください。故障の原因になります。
・CCD 撮像素子保護のため、直射日光や高輝度ライト等を直接撮像しないようにお願いします。
また、ご使用にならない時には、保護キャップをするようにしてください。
・カメラへの接続は、「6.外部接続コネクタ仕様」に従って行ってください。接続を間違えると、カメラ本体が壊れる場合が
あるばかりでなく、接続されている機器に回復不可能な障害を引き起こす場合がありますので、十分ご注意ください。
・カメラに接続する機器(モニター/コンピューター等)からの AC リークがあると、カメラが壊れる場合があります。
相互間のグランド電位を十分確かめた上、問題の無いことを確認後接続してください。
・カメラの電源電圧は、仕様の範囲内で正しく使用してください。仕様を満足しない電源や不安定な電源を使用した場合、
カメラが故障もしくは誤動作することがあります。
・カメラ入力電源 DC+12V±10%のリップルは±50mV 以内で供給してください。画像信号にノイズとして現れることがあります。
・カメラ入力電源電圧の立ち上がり時間は+10V まで Max60ms とします。また、電源立ち上がり時に
チャタリングなどのノイズが無いようにしてください。
・本カメラでは左右分割 2ch 出力 CCD を採用しており、画面の(右半分/左半分)の画像信号がそれぞれ独立した回路を通して
出力されます。この為、使用環境(撮像環境/周囲温度等)により、画面中央を境に左右画像間の段差が見えることがあります。
左右のレベル差が最良になるように調整していますが、完全ではありませんのでご了承の上でご使用ください。
12
電源 電圧
[V]
11
10
9
8
7
10
20
30
40
50
60
70
電源 電圧 立ち 上 がり 時間[ ms]
©2009 CIS Corporation. All rights reserved.
3
VCC-G60FV11CL
2.
Rev.900-684-32-00
製品概要
本機 VCC-G60FV11CL は、カメラリンクインターフェース出力対応のカメラです。
2/3 インチ 5M pixel CCD イメージセンサーを用いた白黒カメラで、全画素を読み出すのに要する時間は
フルフレームスキャンモードで約 1/16s です。
特長
□
□
□
3.
シリアルコミュニケーションでカメラ設定を変更する事が可能です。
シャッタースピードを1/16~1/100,000sまで1H単位で設定可能です。
パーシャルスキャンモード時、取り込みスタート位置および取り込み幅を3H単位で設定可能です。
構成
3.1. 標準構成
□
カメラ本体
3.2. 梱包仕様
□
□
個装カートン
マスターカートン(20台入)
注)マスターカートンは、出荷台数に応じて変更することがあります。
©2009 CIS Corporation. All rights reserved.
4
VCC-G60FV11CL
4.
Rev.900-684-32-00
主要規格
4.1. 一般主要規格
(1)
(2)
撮像素子
映像出力周波数
撮像タイプ
2/3 型インターライン転送方式 白黒 CCD
有効画素
2456(H) × 2058(V)
画素サイズ
3.45μm(H) ×3.45μm(V)
チップサイズ
9.93mm(H) × 8.70mm(V)
画素周波数
64 MHz
水平同期周波数
33.264 kHz
垂直同期周波数
フルフレームスキャンモード
SONY
ICX625AL
ピクセルクロック数 1924 CLK
約 16.000Hz
(3)
同期方式
内部同期方式
(4)
映像出力方式
カメラリンク
(5)
解像度
2058TV 本
(6)
分解能
8bit / 10bit
(7)
標準感度
F5.6
400lx (シャッタースピード 1/16s, ゲイン 0dB)
(8)
最低被写体照度
F1.4
1.5lx (シャッタースピード 1/16s, ゲイン +21dB)
(9)
光学系ゴミ・シミ
絞り F16 にて画面上にゴミ・シミが見えないこと。
走査ライン数
(10) 電源入力電圧
DC+12V±10% (最大電圧は+15V を超えないこと。)
(11) 消費電力
約 3.6W (DC+12V IN ,ノーマルモード, フルフレームスキャンモード時)
2079 H
約 4.0W (DC+12V IN ,ノーマルモード, パーシャルスキャンモード時)
(12) 外形寸法
添付カメラ外形寸法図参照(H:55mm
(13) 質量
約 155g
(14) レンズマウント
C マウント ※カメラ外形寸法図参照
(15) 光軸精度
添付 CCD 位置精度図参照
(16) ゲイン可変範囲
0~21dB(Analog Gain 0dB~+15dB, Digital Gain 15dB~+21dB)
(17) シャッタースピード可変範囲
1/16~1/100,000s
(18) トリガーモード
・Standard Trigger Mode ・Pulse Width Trigger Mode
(19) 適合規格
UL 準拠の材料を使用。
CE 規格
W:55mm
D:45mm 突起部含まず)
エミッション: EN55022:2006(Class A)
イミュニティ: EN61000-6-2:2005
RoHS 指令対応
(20) 耐久性
耐振動性
耐衝撃性
加速度
: 98m/s2 (10G)
周波数
: 20~200 Hz
方向
: X,Y,Z 3 方向
試験時間
: 各方向 120 分
梱包しない状態で±X,±Y,±Z 6 方向に加えられる最大 490m/s2 (50G)の衝撃に
耐えうること。
(21) 使用環境条件
性能保証温度
動作温度
0℃ ~ +40℃
湿度 20 ~ 80%RH
但し、結露しないこと。
- 5℃ ~ +45℃
湿度 20 ~ 80%RH
但し、結露しないこと。
※性能保証温度 : 数値で示した性能を含めて保証する温度範囲。
※動作温度 : カメラの各種機能が全て正常動作する温度範囲。
(22) 保存環境条件
保存温度 -25℃ ~ +60℃ 湿度 20 ~ 80%RH
©2009 CIS Corporation. All rights reserved.
5
但し、結露しないこと。
VCC-G60FV11CL
Rev.900-684-32-00
4.2. カメラ入出力信号規格
(1)映像出力データ数
2448(H) × 2058(V)
映像出力
フルフレームスキャンモード時
(1224(H) ×2058(V) × 2Tap)
64MHz 2Tap 出力
(2)同期信号出力
(3)トリガー入力
LVAL
LVTTL(3.3V Output)
FVAL
LVTTL(3.3V Output)
DVAL
LVTTL(3.3V Output)
極性
Posi/Nega 切り換え
パルス幅
2H 以上(最小)~
HR10-10R-12PA
4158H 以下(最大)
カメラリンク入力
LVDS:CC1 入力
カメラリンクコネクタ
TTL 入力
参考回路図
HR10-10R-12PA
100 Ω
470
1k Ω
Input
Trigger
VIH Min2.0V
VIL Max0.8V
(4)映像信号
ホワイトクリップレベル Digital 8bit 時
: FFh
セットアップレベル
Digital 8bit 時
: 08h
ダークシェーディング
Digital 8bit 時
: 水平垂直とも 08h 以下(条件:ゲイン 0dB)
左右のレベル差
Digital 8bit 時
: 03h 以下(条件:ゲイン 0dB)
(5)映像出力データ順序
AXY : 左半分画像 Data、Y ライン目、左から X 番目の画素
BXY : 右半分画像 Data、Y ライン目、右から X 番目の画素
X : 1~1224
Y : 1~2058
1
1 A 11
2
3
1224 1225
2448 画素数
A21
A X1
B X1
B 21
B 11
A2V
A XV
B XV
B 2V
B 1V
2
V-1
V
A 1V
ライン数
©2009 CIS Corporation. All rights reserved.
6
VCC-G60FV11CL
Rev.900-684-32-00
(6) Camera Link PORT の DATA bit の割り当て(Base Configuration)
8bit 出力設定時
10bit 出力設定時
Port A0
A0:左半分画像data:bit0[LSB]
A0:左半分画像data:bit0[LSB]
Port A1
A1:左半分画像data:bit1
A1:左半分画像data:bit1
Port A2
A2:左半分画像data:bit2
A2:左半分画像data:bit2
Port A3
A3:左半分画像data:bit3
A3:左半分画像data:bit3
Port A4
A4:左半分画像data:bit4
A4:左半分画像data:bit4
Port A5
A5:左半分画像data:bit5
A5:左半分画像data:bit5
Port A6
A6:左半分画像data:bit6
A6:左半分画像data:bit6
Port A7
A7:左半分画像data:bit7[MSB]
A7:左半分画像data:bit7
Port B0
B0:右半分画像data:bit0[LSB]
A8:左半分画像data:bit8
Port B1
B1:右半分画像data:bit1
A9:左半分画像data:bit9[MSB]
Port B2
B2:右半分画像data:bit2
(-)
Port B3
B3:右半分画像data:bit3
(-)
Port B4
B4:右半分画像data:bit4
B8:右半分画像data:bit8
Port B5
B5:右半分画像data:bit5
B9:右半分画像data:bit9[MSB]
Port B6
B6:右半分画像data:bit6
(-)
Port B7
B7:右半分画像data:bit7[MSB]
(-)
Port C0
(-)
B0:右半分画像data:bit0[LSB]
Port C1
(-)
B1:右半分画像data:bit1
Port C2
(-)
B2:右半分画像data:bit2
Port C3
(-)
B3:右半分画像data:bit3
Port C4
(-)
B4:右半分画像data:bit4
Port C5
(-)
B5:右半分画像data:bit5
Port C6
(-)
B6:右半分画像data:bit6
Port C7
(-)
B7:右半分画像data:bit7
Port/bit
※ 電源投入後、カメラが正常動作するまで 5 秒必要となりますので考慮してください。
©2009 CIS Corporation. All rights reserved.
7
VCC-G60FV11CL
Rev.900-684-32-00
4.3. CCD 分光感度特性(参考値)
※
ただし、レンズ特性および光源特性を除く。
©2009 CIS Corporation. All rights reserved.
8
VCC-G60FV11CL
5.
機能設定
Rev.900-684-32-00
(シリアルコミュニケ-ションを使用してカメラの機能を設定します)
機能
アドレス
データ
Gain
001
0:
E-Shutter
002
Trigger Mode
004
Manual Analog Gain
006
0
dB : Analog Fixd Gain
1:
+ 6
dB : Analog Fixd Gain
2:
+ 12 dB : Analog Fixd Gain
3:
+ 15 dB : Analog Fixd Gain
4:
+ 21 dB : Analog Gain(+15dB) + Digital Gain(+6dB)
5:
Manual Gain 左右連動(アドレス006参照)
6:
Manual Gain 左右独立(右:アドレス006,左:アドレス008参照)
0:
1/16s(OFF)
1:
1/30s
2:
1/60s
3:
1/90s
4:
1/120s
5:
1/150s
6:
1/200s
7:
1/250s
8:
1/500s
9:
1/750s
10:
1/1000s
11:
1/2000s
12:
1/5000s
13:
1/10000s
14:
1/15000s
15:
1/100000s
16:
Manual Shutter
0:
Normal Mode (Trigger Mode OFF)
1:
Standard Trigger Mode (アドレス002でシャッタースピードを設定します。)
2:
Pulse Width Trigger Mode (トリガーのパルス幅でシャッタースピードを設定します。)
0~255:
※アドレス001のデータが005の場合Total Gain(左右連動)
アドレス001のデータが006の場合Right Gain(左右独立)。
(Total&Right)
Manual Analog Gain
(アドレス009&010参照)
(Left)
Manual Shutter Control
008
0~255:
※アドレス001のデータを005/006の場合Left Gain(左右独立)。
009&010
0~2078:
1/16(OFF)~1/100,000s
※アドレス002のデータを016にしてください。
アドレス009がMSBでアドレス010がLSBになり合計16bitになります。
シャッタースピード = (2078-(009&010))×30.0625μs+10.00μs
ただし、2078の時(1/100000s)は10μsとなります。
Max Data = 2078
Trigger Polarity
Trigger Input Select
Output Data Select
Partial Scan Mode
011
012
013
015
0:
Positive Input
1:
Negative Input
0:
カメラリンク対応コネクタ 12226-1100-00 PL
1:
丸型コネクタ HR10-7R-6PA
0:
8bit Output Data
1:
10bit Output Data
0:
Full Frame Scan Mode
1:
Partial Scan Mode
©2009 CIS Corporation. All rights reserved.
9
VCC-G60FV11CL
Rev.900-684-32-00
機能
アドレス
データ
Partial Scan Start Position
016&017
0~685:
※アドレス015のデータを001にしてください。
アドレス016がMSBでアドレス017がLSBになり合計16bitになります。
Start Position:3Line/step
Min Data:0(0Line) / Max Data:685(2055Line)
Start Position(016&017) + Effective Line(019&020) <= 685であること。
Partial Scan Effective Line
019&020
0~684:
※アドレス015のデータを001にしてください。
アドレス019がMSBでアドレス020がLSBになり合計16bitになります。
Effective Line:3Line/step
Min Data:0(3Line) / Max Data:685(2058Line)
Start Position(016&017) + Effective Line(019&020) <= 685であること。
Partial Scan Total Line
021&022
0~2078: Read Only
Partial Scan ModeまたはFull Frame Scan Mode時のTotal Line数-1が設定されます。
Manual Digital Gain
(Right)
126&127
256~512:
※アドレス001のデータを005/006にしてください。
Manual Digital Gain
(Left)
128&129
256~512:
※アドレス001のデータを005/006にしてください。
255
083を入力するとEEP-ROMにデータを保存します。
Data Save
※
Manual Analog/Digital Gain Control ,Manual Shutter Control, Partial Scan Start Position, Partial Scan Effective Line
の 2Byte で設定するデータは、Higth Byte -> Low Byte の順番で設定してください。
カメラは、Low Byte を受信した際に内部レジスタを書き換えます。
©2009 CIS Corporation. All rights reserved.
10
VCC-G60FV11CL
6.
Rev.900-684-32-00
外部接続コネクタ仕様
6.1. 12 ピン丸型コネクタ HR10-10R-12PA (ヒロセ電機)
ピン番号
名称
1
GND
2
Power IN DC +12V
3
GND
4
NC
5
GND
6
LVAL/OUT
7
FVAL/OUT
8
GND
9
NC
10
DVAL/OUT
11
Trigger IN
12
GND
6.2. 26 ピン小型カメラリンク対応コネクタ 12226-1100-00 PL (住友 3M)
ピン番号
名 称
ピン番号
名 称
1
GND
14
GND
2
X0-
15
X0+
3
X1-
16
X1+
4
X2-
17
X2+
5
Xclk-
18
Xclk+
6
X3-
19
X3+
7
SerTC+
20
SerTC-
8
SerTFC-
21
SerTFC+
9
CC1- (Trigger IN-)
22
CC1+ (Trigger IN+)
10
CC2+
23
CC2-
11
CC3-
24
CC3+
12
CC4+
25
CC4-
13
GND
26
GND
©2009 CIS Corporation. All rights reserved.
11
VCC-G60FV11CL
7.
Rev.900-684-32-00
Timing Chart
7.1 Horizontal Synchronous Signals Timing
1924 CLK
Video Output
1224 CLK
LVAL Output
700 CLK
DVAL Output
700 CLK
FVAL Output
1 CLK
Pixel CLK = 64MHz
2Tap Output
7.2 Full Frame Scan Mode Timing
Video Output
2058H
21H
2058H
(CCD Read Out Signal)
2075 2076 2077 2078 2079
1
2
3
4
5
6
7
8
9
10
11
12
21
22
23
LVAL Output
DVAL Output
FVAL Output
9H
12H
Total = 2079H
©2009 CIS Corporation. All rights reserved.
12
24
VCC-G60FV11CL
Rev.900-684-32-00
7.3 Standard Trigger Mode Timing
TTL INx
(Trigger Input)
12H
2058 H
Video Output
1
9
LVAL Output
( CCD Read
Out Signal)
22
DVAL Output
2079
FVAL Output
2070 H
TTL INx
(Trigger Input)
(Sub Pulse)
(CCD Read Out Signal)
1.328μs Delay (Fixd)
(Exposure Signal)
Exposure Time
( nHD×30.0625μs+10.00μs)
7.4 Pulse Width Trigger Timing
TTL INx
(Trigger Input)
12 H
2058 H
Video Output
1
9
LVAL Output
( CCD Read
Out Signal )
22
DVAL Output
2079
FVAL Output
2070 H
TTL INx
(Trigger Input)
(Sub Pulse)
(CCD Read Out Signal)
1.328μs Delay (Fixd)
SP Output
(Exposure Signal)
10.00μs Delay (Fixd) Exposure Time
©2009 CIS Corporation. All rights reserved.
13
VCC-G60FV11CL
8.
Rev.900-684-32-00
Partial Scan Mode の詳細
2079 H
2058 H
Video Output
(Normal Scan)
12 H
LVAL Output
(Normal Scan)
9H
Video Output
(Partial Scan)
High Speed
Transmit Term
Y Offset
12H + Starting Position
(Address016&017)
LVAL Output
(Partial Scan)
High Speed
Transmit Term
Effective Line
(Address 019&020)×3+3H
9H
Total Line(Address 021&022) + 1H
読出し位置レジスタ(Address 016&017) : 0(0Line) ~ 685(2055Line)
3Line/step
有効 Line レジスタ(Address 019&020)
: 0(3Line) ~ 685(2058Line)
3Line/step
Total Line レジスタ(Address 021&022)
: 706Line + (有効 Line レジスタ × 2) + 2
(Read Only)
(ご注意) 読出し位置と有効ラインは下記の条件を充たす必要があります。
読出し位置レジスタ + 有効ラインレジスタ =< 685
上記の条件を充たさない場合、685 – 読出し位置レジスタ の値が有効ラインレジスタに設定されます。
< 設定例 1 > 条件: 読出し位置レジスタ(Address 016&017) = 000
有効Lineレジスタ
有効Line
(Address 019&020)
Total Lineレジスタ
フレームレート
+1Line
0
3 Line
709 Line
46.92 fps
・
・
・
・
226
681 Line
1161 Line
28.65 fps
・
・
・
・
426
1281 Line
1561 Line
21.31 fps
・
・
・
・
685
2058 Line
2079 Line
16.00 fps
©2009 CIS Corporation. All rights reserved.
14
VCC-G60FV11CL
9.
Rev.900-684-32-00
リモート通信機能
カメラリンクコネクタのシリアルポートからカメラをコントロールすることが出来ます。
(1)RS232C 通信設定は下記の通りです。
ボーレート
: 9600bps
データ
: 8bit
ストップビット
: 1bit
パリティ
: 無し
XON/XOFF
: 制御無し
(2)制御コード
・制御コードは全部で 14 バイトで ASCII コードです。
・制御コードはカメラ№・処理コード・リモコンアドレス・リモコンデータ・CR で構成され、パソコンから
カメラに対して R(リード)/W(ライト)すると、C(カメラ)によりデータが返信されます。
1
2
3
4
5
7バイト目
6
カメラ№
処理コード
000000:固定
8
9
10
リモコンアドレス
“R”リードモード
「 5. 機 能 設 定 」
“W”ライトモード
のアドレス表を
“C”カメラモード
参照ください。
11
12
13
14
リモコンデータ
CR
000~255
0Dh
カメラ№
6 バイトの数字列で、「000000」固定です。
処理コード
R/W/C いずれかを入力します。
R(リードモード)は、リモコンアドレスのデータをリードしたい場合に使用します。ただし、1 命令が
14 バイトで構成されているため、リモコンデータにはダミーデータを入力してください。
W(ライトモード)は、リモコンアドレスへデータをライトしたい場合に使用します。
ただし、カメラ内部の EEP-ROM に保存はされません。
カメラの電源を入れ直すとデータを書き込む前の状態に戻ります。カメラ内部の EEP-ROM に
データを保存する場合には、「5. 機能設定」を参照してください。
C は、カメラ側からデータを返信する際のコードです。
パソコン側からデータを送信する時には使用しないでください。
リモコンアドレス
指定以外のアドレス番地にデータを書き込むとカメラが正常に動作しなくなりますのでご注意ください。
リモコンデータ
「000~255」の 10 進数を入れます。ただし、リードモード時はダミーデータを入れておきます。
CR
命令の最後を示すために必ず最後に入れてください。
※
Manual Analog/Digital Gain Control ,Manual Shutter Control, Partial Scan Start Position, Partial Scan Effective Line
の 2Byte で設定するデータは、Higth Byte -> Low Byte の順番で設定してください。
カメラは、Low Byte を受信した際に内部レジスタを書き換えます。
©2009 CIS Corporation. All rights reserved.
15
VCC-G60FV11CL
Rev.900-684-32-00
10. 出荷設定
機能
アドレス
データ
Gain
001
0:
E-Shutter
002
0:
1/16s(OFF)
0
dB
Trigger Mode
004
0:
Normal Mode (Trigger Mode OFF)
Trigger Polarity
011
0:
Positive Input
Output Data Select
013
0:
8bit Output Data
Partial Scan Mode
015
0:
Full Frame Scan Mode
Partial Scan Total Line
021&022
2078:
Read Only
©2009 CIS Corporation. All rights reserved.
16
VCC-G60FV11CL
Rev.900-684-32-00
11. CCD 位置精度図
55
11.1
45
27.5
±0.3
(注)
±0.5°以下
55
90
°±
0.
2°
取付基準面Bに
対する光軸の傾き
取付基準面Aに
対する光軸の傾き
取付基準面A
取付基準面B
レンズマウントセンターに対する
有効画素センターはφ0.6以内
θ±0
.5°
取付基準面Aに対して、有効画素エリアの傾きθは、
θ≦±0.5°
取付基準面A
注)取付基準面Aからレンズマウントセンターまでの寸法。
910-004-00-00
(単位:mm)
©2009 CIS Corporation. All rights reserved.
17
6.3
VCC-G60FV11CL
Rev.900-684-32-00
12. カメラ外形寸法図
55
4-M3
深サ4
28±0.1
11.1
45
6.3
CL
0
Φ29 -0.05
(注
Cマ
ウン
ト
R1以下
4.5±0.1
4-M3
深サ4
37
35±0.1
55
28±0.1
)
5M PIXEL
機銘板貼付
注2)Cマウントネジは、ANSI/ASME B1.1の1-32UN(2B)に準拠しています。
注1)Cマウント式レンズは、レンズマウント面からネジ長6mm以下、飛び出し量10mm以下の
999-501-00-00
(単位:mm)
レンズを使用してください。
©2009 CIS Corporation. All rights reserved.
18
DC IN
VCC-G60FV11CL
Rev.900-684-32-00
13. 保証範囲
本製品の保証期間は弊社出荷後より 1.5 年間です。
この期間中に、弊社の設計上及び製造に起因した故障が発生した場合は、第 15 項の製品サービスに従い
無償修理致します。
但し、お客様の取扱い上の過失あるいは、火災、地震、落雷、風水害等の天変地異や、その他の不可抗力に起因する
破損及び故障は、保証の対象外とさせていただきます。
保証期間経過後の修理につきましては、修理可能な場合に限り有償にて修理致します。
14. CCD 画素欠陥
製品出荷時に目立つ画素欠陥につきましては、補正し出荷しておりますが、製品出荷後、撮像素子固有の
特性により、新たな画素欠陥の発生、また、一部の欠陥レベルが時間経過により増大する場合がございます。
この件に関しては、製品保証の対象から除外させて頂きます。
なお、画素欠陥補正の内容に関しては、弊社営業部までお問い合わせ願います。
15. 製品サービス
製品ご購入後に、何らかの要因により製品が正常に動作しなくなった場合は、ご購入された販売店へ
調査・解析修理について、お問い合わせ願います。
©2009 CIS Corporation. All rights reserved.
19
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
