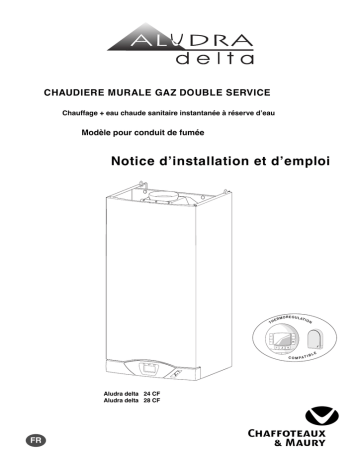

CHAUDIERE MURALE GAZ DOUBLE SERVICE

Chauffage + eau chaude sanitaire instantanée à réserve d’eau

Modèle pour conduit de fumée

Notice d’installation et d’emploi

FR

Aludra delta 24 CF

Aludra delta 28 CF

TH

ERM

OREGULATIO

N

MODE

MAN

AUTO

TEMP

C O M PAT I B

L E

C

2

Cette notice d’installation et d’emploi est destinée aux appareils installés en France

Sommaire

NOTICE DESTINEE A L’INSTALLATEUR

Page

1- Description ........................................................................................................................................................................3

2- Caractéristiques dimensionnelles ......................................................................................................................................4

3- Caractéristiques hydrauliques ...........................................................................................................................................4

4- Conditions d’installation .....................................................................................................................................................5

5- Pose de la barrette robinetterie et des pattes ....................................................................................................................6

6- Pose de la chaudière .........................................................................................................................................................6

7- Raccordements électriques ...............................................................................................................................................7

8- Mise en service .................................................................................................................................................................8

9- Montage de l’habillage ......................................................................................................................................................9

10- Réglages ..........................................................................................................................................................................10

11- Changement de gaz .........................................................................................................................................................17

12- Incident de fonctionnement ..............................................................................................................................................17

NOTICE DESTINEE A L’UTILISATEUR

Page

13- Commandes ....................................................................................................................................................................19

14- Conduite - Mise à l’heure - Programmation du réchauffage ballon ..................................................................................19

15- Sécurité de débordement .................................................................................................................................................22

16- Entretien ..........................................................................................................................................................................22

17- Garantie ...........................................................................................................................................................................22

18- Conseils pratiques ...........................................................................................................................................................22

19- Changement de gaz .........................................................................................................................................................23

20- Incidents de fonctionnement ...........................................................................................................................................23

21- Caractéristiques techniques ............................................................................................................................................24

13

7

1. Description

NOTICE DESTINEE A L’INSTALLATEUR

1

14

12

Fig. 1

17

19

2

3

4

6

15

20

16

9

10

18

21

5

8

11

23

1.- châssis en tôle d’acier

2.- vase d’expansion sous pression (derrière le chassis)

3.- coupe-tirage antirefouleur

4.- échangeur principal en cuivre

5.- chambre de combustion

6.- brûleur multigaz en acier inoxydable comportant :

• une nourrice démontable équipée des injecteurs

• deux électrodes d’allumage

• une électrode de détection de flamme

7.- partie gaz comprenant :

• deux électrovannes de sécurité

• une électrovanne de régulation

8.- purgeur automatique

9.- débistat primaire

10 - débistat eau chaude sanitaire

11.- circulateur

12.- boîtier électronique

13.- sécurité de surchauffe

14.- sécurité de débordement

15.- réserve isotherme intégrée (R2i)

16.- sonde eau chaude sanitaire

17.- sonde chauffage

18.- sonde réserve sanitaire

19.- vanne distributrice

20.- échangeur sanitaire à plaques en acier inoxydable

21. - clapet de décharge situé sur le tube d’arrivée d’eau froide sanitaire

22.- allumeur

23.- manomètre

24.- barrette robinetterie

24

22

Fig. 2

Fig. 3

29

31

26

25

32

27

33

28

34

30

25.- afficheur

26.- bouton poussoir marche/arrêt et voyant de mise en marche

27.- bouton Programmation, voyant jaune

28.- bouton poussoir de réarmement reset et voyant rouge de verrouillage

29.- bouton de mise en marche fonction sanitaire et de réglage température sanitaire

30.- bouton de mise en marche fonction chauffage et de réglage température chauffage

31.- touche menu

32.- touche -

33.- touche +

34.- touche réglage

3

2. Caractéristiques dimensionnelles

Cotes en mm

ø

24 kW ø 125

28 kW ø 139

245

105

130 maxi

130 maxi

368

270

190

125

I

Evacuation soupape sécurité

J Départ chauffage

K Départ eau chaude sanitaire

L Arrivée gaz

M Arrivée eau froide sanitaire

N Retour chauffage

Poids à vide :

24 kW : 37,5 kg

28 kW : 38,5 kg

450 mini pour entretien

380

440

Fig. 4

J K L M N I

26

54 54 54 54

68 axe soupape chauffage

4

3. Caractéristiques hydrauliques

mCE

6

Hauteur manométrique

Débit mini (robinets thermostatiques fermés)

5

4

GV bp-

3

2

1

GV bp+ PV bp-

PV bp+

0

100

200

300

400

500

600

700

800

900

1000

1100 l/h

Diagramme de la pression disponible en fonction du débit (en sortie de chaudière).

Fig. 5

Pf

2,0

Pression à froid pour le circuit chauffage (en bar)

1,9

1,8

1,7

1,6

1,5

1,4

50°C

40°C

1,3

1,2

60°C

1,1

1,0

80°C

70°C

0,9

0,8

0,7

20 40 60 80 100 120 140 160 180 200 220 240 260

Diagramme de contenance en eau

Fig. 6

C litre

La chaudière est livrée de série avec un circulateur 2 vitesses et un by-pass réglable.

Sur le diagramme (fig. 5) GV et PV indiquent les courbes de fonctionnement à grande et petite vitesse du circulateur, O et F correspondent à by-pass ouvert ou fermé.

Réglages : voir § 8.2.

Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).

Capacité en eau de l’installation.

La chaudière est équipée d’un vase d’expansion sous pression.

Volume maxi du vase d’expansion : 7,1 litres.

Pression de gonflage : 0,7 bar.

Note : - Pf = Pression du vase d’expansion, en bar

- C = Capacité de l'installation,en litres.

La capacité d’expansion du vase d’une installation sous pression varie avec :

- la température moyenne de fonctionnement en °C

- la hauteur statique (qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion).

La pression minimale de remplissage à froid de l’installation est de 0,7 bar (préconisée entre 1 et 1,5 bars).

La pression du vase d’expansion devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10.

4. Conditions d’installation

4.1 RÉGLEMENTATION

BATIMENTS D'HABITATION

CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN-

TRETIEN

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.

Notamment : le local doit posséder :

- un volume d'au moins 8 m 3

- un ouvrant de 0,40 m 2 mini

- des orifices obligatoires d’aération à maintenir en bon état de fonctionnement.

- Arrêté du 5 février 1999 modificatif de l’arrêté du

2 août 1977

Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ».

- Norme DTU P 45-204 - Installations de gaz (anciennement

DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984)

- Règlement Sanitaire Départemental.

Protection du réseau d’eau potable

La présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme

NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire

Départemental.

Un disconnecteur NF est placé sur la barrette robinetterie de la chaudière (voir fig. 7, repère 40).

- Norme NF C 15-100 - Installations électriques à basse tension - Règles.

ETABLISSEMENTS RECEVANT DU PUBLIC

CONDITIONS REGLEMENTAIRES D'INSTALLATION

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales

pour tous les appareils :

- Articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

- Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Recommandation :

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D’INSTALLATION

Implantation de la chaudière

- placer la chaudière à proximité du conduit d’évacuation des produits de combustion

- ne pas installer la chaudière au dessus des plaques de cuisson, du four, et en général au dessus de tout équipe ment produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement

- prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 40 kg environ)

- prendre des précautions pour limiter les nuisances acous tiques.

Circuit d’eau chaude sanitaire

Dans le cas d'une dureté de l'eau supérieure à TH 25, prévoir un traitement de l'eau.

Pression d’utilisation conseillée : 4 bar.

Si toutefois l’installation d’eau froide sanitaire est équipée d’un clapet antiretour (réducteur de pression, compteur, etc...), il est recommandé de poser un groupe de sécurité conforme à la norme NFD 36401 en amont de la chaudière.

Le groupe de sécurité limitera à 7 bar la montée en pression dans la chaudière.

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés.

Précautions contre la corrosion

Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.

En cas de traitement, prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.

Evacuation des gaz brûlés

Voir DTU 24-6 et règles techniques.

Cette chaudière ne peut être raccordée que sur un conduit

à tirage naturel.

Le raccordement est prévu pour l’emboîtement du tuyau

Ø 125 mm pour 24 kW ou Ø 139 mm pour 28 kW, à l’intérieur de la buse de sortie de l’antirefouleur.

Prévoir un pot de purge afin d’éviter que la condensation

éventuelle du conduit ne tombe dans l’appareil.

5

5. Pose de la barrette robinetterie et des pattes

5.1 PRELIMINAIRE

Il est nécessaire d’utiliser le kit d’écartement du mur

(disponible chez votre grossiste) pour des passages de tuyauteries derrière la chaudière.

5.2 PREFABRICATION

Pour la pose de la barrette robinetterie et des pattes d’accrochage :

- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.

- tenir compte des conditions d’installation § 4.

5.3 RACCORDEMENT DES CANALISATIONS

Lors de la fourniture, les douilles de raccordement ne sont pas incluses dans le kit de préfabrication.

Divers jeux de raccords sont disponibles chez les grossistes.

- 1ère installation

- remplacement de chaudières Chaffoteaux & Maury

- remplacement de chaudières autres marques

Vérifier la présence du limiteur de débit L (fig. 8) sur l’entrée du robinet d’eau froide. En 28 kW, remplacer le limiteur en place par celui livré avec l’appareil (fig. 8).

Soupape de sécurité et disconnecteur (fig. 7)

L’orifice de vidange de la soupape de sécurité 42 et celui du disconnecteur 43 placés sur la barrette robinetterie doivent obligatoirement être raccordés à une canalisation d'eau usée.

Nettoyage de l’installation

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses.

Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).

Le traitement complet de l’installation de chauffage est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

6. Pose de la chaudière

35

36

37

38 39 40 41 42 41

Fig. 7

Description de la barrette robinetterie

Robinets représentés OUVERT

35.

Robinet départ chauffage

36.

Départ eau chaude sanitaire

38.

Robinet gaz avec prise de pression (manette jaune)

39.

Robinet d’alimentation eaufroide avec limiteur de débit L

40.

Robinet retour chauffage

41.

Robinets de remplissage et d’isolement du circuit chauffage (boutons gris)

42.

Soupape de sécurité chauffage

37

. Vis de vidange

43.

Disconnecteur

Fig. 8

L

43

- dévisser les 4 vis A (fig. 10) de fixation de l’habillage

- enlever l’habillage

- présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci (fig. 9), les pattes d’accrochage sont destinées à éviter le basculement de l’appareil

- mettre en place les différents joints, G (caoutchouc) sur le gaz, plus le filtre

eau F sur l’eau froide, et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 11)

- l’orifice du clapet de décharge 21 (fig. 2) situé sur le tube d’arrivée d’eau froide sanitaire doit obligatoirement être raccordé à une canalisation d’eau usée

- terminer par le raccordement au conduit de fumée :

- utiliser un tuyau ou un coude de raccordement agrée “spécial gaz” (en aluminium de pureté 99,5 % ou en acier inoxydable)

- le raccordement est prévu pour emboîtement du tuyau ou du coude à l’intérieur de la buse de sortie de l’antirefouleur de la chaudière.

6

Fig. 9

Fig. 10

A

A

A

A

Fig. 11

G F

7. Raccordements électriques

Recommandations :

Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière.

La chaudière doit être raccordée à une canalisation fixe.

Emplacement des raccordements :

Le raccordement électrique du TA s'effectue à l'arrière du boîtier électronique de la chaudière.

Les arrivées d'alimentation 230 V et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose.

• l’alimentation 230 V de la chaudière s’effectue avec un câble 2 P + T

• thermostat d’ambiance

Prévoir entre l'arrivée au mur du câble TA une longueur libre de 50 cm minimum.

Accès au raccordement TA de la chaudière :

- abaisser le boîtier électronique en libérant les pions de verrouillage latéraux P, pour accéder à la face arrière

- dévisser les deux vis B (fig.12) de fixation du capot de protection, ôter le capot.

Le raccordement TA est alors accessible.

Raccordement 230 V et terre par le câble prévu à cet effet en J1. La terre est raccordée à la barrette T sur le boîtier

électronique.

Raccordement d'un thermostat d'ambiance

A sa sortie d'usine, la chaudière est réglée pour fonctionner sans thermostat d'ambiance, un shunt S est placé sur le connecteur J9 (fig.13).

Le raccordement d'un thermostat d’ambiance se fait sur le connecteur :

- ôter le shunt S et raccorder le TA à la place.

P

Fig. 12

B

P

P

TA

J9

S

J 9

T

J1

J 1

Fig. 13

7

8. Mise en service

8.1 - MISE EN PRESSION

Circuit sanitaire

- ouvrir le robinet d’eau froide 39 (fig. 14) sur la barrette robinetterie ;

- purger l’installation en puisant aux différents robinets d’eau chaude.

Circuit chauffage

- vérifier que les robinets départ chauffage 35 (fig. 14), retour chauffage 40 (fig. 14) sont bien ouverts ;

- ouvrir les 2 robinets de remplissage et d’isolement 41 ;

- refermer ces robinets lorsque l’aiguille du manomètre 23 (fig.

3) est supérieure à la pression déterminée au § 3 ;

- purger l'installation et la chaudière et rétablir la pression.

Circuit gaz

- ouvrir le robinet d’arrivée de gaz 38 (fig. 14) ;

- purger le circuit gaz.

- vérifier les étanchéités, sur toute la ligne gaz de la chaudière.

8.2 - REGLAGES

La chaudière est livrée réglée pompe grande vitesse, bypass à moitié fermé, TA coupe pompe, puissance maxi, fonctionnement modulant. Si l'installation le nécessite, il est possible d'effectuer des réglages particuliers (fig. 19).

Réglage du by-pass circuit chauffage

La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des caractéristiques de l'installation. Réglage d’usine : à moitié fermé.

Agir sur la vis D (fig.14) de réglage du by-pass, afin d'adapter la hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes des diagrammes GV ou

PV (fig. 15).

Repérage des courbes sur les diagrammes :

-

GV - bp - : circulateur sur grande vitesse, by-pass fermé.

- zone de réglage : réglage intermédiaire en manœuvrant la vis D

(fig. 14) sur un quart de tour.

- GV - bp + : circulateur sur grande vitesse, by-pass ouvert en grand.

- PV - bp - : circulateur sur petite vitesse, by-pass fermé.

- PV - bp + : circulateur sur petite vitesse, by-pass ouvert en grand.

Détail du réglage du by-pass de la figure 14

Fente de la vis sur - : by pass fermé

D

8

Fente de la vis sur + : by pass ouvert

D

35

37

38

39

40

41

Fig. 14

Hauteur manométrique mCE

6

Débit mini (robinets thermostatiques fermés)

5

GV bp-

4

3

GV bp+ PV bp-

2

PV bp+

1

0

100

200

300

400

500

600

700

800

900

1000

1100 l/h

Fig. 15

42

41

9. Montage de l’habillage

Montage de l'habillage

Retirer le film protecteur de l'habillage :

- présenter l’habillage (fig. 17)

- engager les 2 encoches de coté sur les tenons T du châssis, et placer l’habillage suivant 1 et 2 (fig. 17)

- vérifier que le centrage et l'aplomb sont corrects

- visser les 4 vis A de fixation de l’habillage, situées en partie inférieure (fig. 16).

T

T

1

2

A

A

A

A

Fig. 16

Fig. 17

9

10. Réglages

L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4

Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en basculant la porte E du boîtier électrique (fig. 18).

Touche marche/arrêt Touche Programmation Touche RESET

E

Fig. 18

Fig. 19

Touche Menu Touche - Touche + Touche Réglage

AFFICHEUR

Elément 2

Elément 1

Elément 3

Elément 4

Tout appui sur les touches, confort, reset, menu, +, -, ou réglage entraîne le rétro éclairage de l’afficheur. Celui-ci s’éteindra automatiquement 30 secondes après le dernier appui sur une de ces touches.

Pour accéder aux menus, appuyer sur les touches et simultanément pendant environ 5 secondes (fig.19). Le menu 1 s’affiche sur l’élément 1 de l’afficheur.

Changement de menu :

Appuyer sur la touche Menu (fig.19). Le numéro du menu s’affiche sur l’afficheur Pour accéder au menu suivant, appuyer de nouveau sur la touche Menu

.

Changement de rubriques à l’intérieur d’un menu :

Appuyer sur la touche ou sur la touche pour monter ou descendre les rubriques.

Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la première, on reboucle sur la dernière si on exécute un -

Modification des paramètres d’une rubrique (

ne concerne que les menus 3 4 5 et 6) :

Appuyer sur la touche Réglage pour passer en mode de réglage, les éléments 3 ou 4 clignotent, appuyer ensuite sur ou pour modifier les paramètres de réglage. Appuyer sur la touche Réglage sortir du mode Réglage, les éléments 3 ou 4 s’arrêtent de clignoter . pour valider les modifications et

Retour à la configuration de sortie usine :

Se positionner dans les menus 3 4 5 ou 6 et appuyer sur la touche et Réglage simultanément pendant 5 secondes. L’afficheur indique CM en clignotant pendant quelques instants lorsque cela est effectué.

Remise à zéro de l’historique des défauts :

Se positionner dans le menu 1 et appuyer sur la touche et Réglage simultanément pendant 5 secondes.

L’afficheur indique CM en clignotant pendant quelques instants lorsque cela est effectué.

au moins 3 s. Sans appui sur une touche pendant 1

10

Nota : Pour sortir du mode installateur, appuyer sur la touche Menu

minute environ, l’afficheur rebascule en mode utilisateur.

ACTION

5 ”

ETAT

Menu - 1 - Historique Défaut

indique les 10 derniers défauts

Rubrique

Dernier défaut apparu

Avant dernier défaut apparu

x fois

...

Dernier défaut apparu avant le précédent

Elément 1 Elément 2 Elément 3 et 4

1 0 code de 01 à 99

1

1

1

1

...

9 code de 01 à 99 code de 01 à 99 code de 01 à 99

Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré

AFFICHEUR

Menu - 2 - Etat Chaudière

indique l’état ou la configuration de la chaudière

1 fois

Rubrique

Version du logiciel de la carte d’affichage

Elément 1 Elément 2 Elément 3 et 4

2 0 code de 01 à 99

Version du logiciel de la carte principale

x fois

Type d’évacuation de fumées

Non actif

2

2

2

1

2

3 code de 01 à 99

0 : CF

0

Position théorique de la vanne distributrice

Température départ Sanitaire (en °C)

Température ballon (en ° C)

Température départ chauffage (en ° C)

Non actif

Température extérieure

Clignotant quand température négative

2

2

2

2

2

2

4

5

6

7

8

9

0 : sanitaire

1 : chauffage de 01 à 99 de 01 à 99 de 01 à 99

-de 01 à 99

11

12

ACTION

ETAT

Menu - 3 - Réglages chaudière

1 fois

Rubrique

Non actif

x fois

Celectic

Consigne sanitaire fixe à 65° et

TIC à 0

Elément 1 Elément 2

3 0

Elément 3 et 4

--

3 1

0 : non

1 : oui

AFFICHEUR

Action du programmateur optionnel

Puissance Maximale Chaudière

Non actif

Temporisation sanitaire (TIC)

Temporisation sur débistat sanitaire (Anti-rebond)

Non actif

3

3

3

3

3

3

3

6

7

4

5

2

0. : sur le chauffage et le réchauffage ballon

1 : sur le réchauffage ballon

2 : sur le chauffage entre 0 et 10

(70 % Pn) Pnom

--

0 à 5 mn par pas de 30 secondes

0 à 20 dixièmes de seconde

--

ACTION ETAT

Menu - 4 - Réglages pour le chauffage

1 fois

Rubrique

Fonctionnement coupe pompe

Elément 1 Elément 2

4 0

Elément 3 et 4

0 : non

1 : oui

x fois

Vitesse de pompe 4

Durée de la post-circulation de pompe

Non actif

Seuil de consigne chauffage maximum

Seuil de consigne chauffage minimum

Non actif

Fonctionnement normal/tout ou rien

Temporisation chauffage (TAC)

Niveau de la puissance gaz maximale en chauffage

4

4

4

4

4

4

4

4

1

2

3

4

5

6

0 : grande

1 : petite

0 à 5 mn par pas de 1/2 minute

--

50° à 90° par pas d’1 degré

25° à 50° par pas d’1 degré

7

8

9

0 : normal

1 : tout ou rien

0 à 7 mn par pas de 1/2 minute

Valeur de 0 à 10

Pmin et Pmax général

AFFICHEUR

13

14

ACTION

1 fois

ETAT

Menu - 5 - Mode Ramonage

Effet Afficheur

Mode ramonage non activé

1 fois

Activation du mode ramonage en appuyant sur la touche réglage

La température de sortie échangeur principal apparaît sur les éléments 3 et 4 de l’afficheur.

Le segment situé sur l’élément 2 de l’afficheur indique le niveau de la puissance gaz (en haut : maximale, en bas : minimale

x fois

Modification de la puissance gaz Pour modifier la puissance gaz , de mini

à maxi et inversement, utiliser les touches + et -

Sortie du mode ramonage en appuyant sur la touche Menu

AFFICHEUR

Conditions d’interdiction ou d’arrêt du mode ramonage

- chaudière en veille

- mode chauffage sans demande TA ou température départ chauffage atteint la consigne chauffage

- chaudière en arrêt de sécurité

- chaudière verrouillée

- à la suite d’une remise à zéro ou d’une coupure secteur

- sur ordre du technicien en sortant du menu 5

- au bout de 15 minutes sinon

Nota : Dès que le mode ramonage est activé, les touches de mode sanitaire et mode chauffage sont inactives.

ACTION ETAT

Menu - 6 - Réglage des paramètres de thermorégulation

AFFICHEUR

1 fois x fois

Type de régulation

La pente

Rubrique

La compensation

Le décallage parallèle

Non actif

Non actif

Non actif

Non actif

Non actif

Non actif

6

6

6

6

6

6

6

6

Elément 1 Elément 2

6 0

Elément 3 et 4

0 : Consigne chauffage réglable par l’utilisateur

1 : Consigne chauffage variable en fonction de la T° extérieure

2 : Consigne chauffage variable en fonction de la T° ambiante

3 : Consigne chauffage variable en fonction des T° extérieure et ambiante

6 1

Si ou

00 à 20 par pas de 1

2

3

6

7

4

5

8

9

Si ou

0.3

0.5

1.0

1.2

1.5

2.0

2.5

3.0

Si ou

de - 20 à - 20 par pas de 1

--

0

--

--

--

--

Nota :

Pour effectuer un bon réglage de ces paramètres, se reporter au document

“Aide à la thermorégulation” joint avec la pochette documentation.

15

16

10. Exemple de réglages (suite)

Réglage du TAC:

Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.

(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).

Procéder comme suit :

1

Passer en mode installateur, touche et appuyée pendant 5 secondes, l’afficheur indique :10

=0 s’il n’y a pas de défaut ou un code correspondant au dernier défaut

2

Appuyer sur la touche menu trois fois pour arriver au menu

4,

l’afficheur indique : 40

=0 ou 40=1 suivant réglage de la rubrique 0

1

2

5 ” x 3

ou

Afficheur

3

Passer à la rubrique 8 (réglage du

TAC) en appuyant sur la touche

8 fois , l’afficheur indique : 48=2.5 (ce qui correspond au réglage usine

2 mn 30 s)

4 = menu 4

8 = rubrique 8

2.5 = 2,5 mn - soit 2 mn 30 secondes

3

4

Appuyer sur la touche réglage une fois, les éléments 3 et 4 clignotent, puis sur la touche jusqu’à faire apparaître 3.0 sur les

éléments 3 et 4, l’afficheur indique :

48=3.0 valider en appuyant sur la touche réglage une fois. Les

éléments 3 et 4 ne clignotent plus.

Le réglage est terminé.

L’afficheur rebascule en mode utilisateur au bout d’1 minute environ.

Une fois les différents réglages terminés, refermer la porte E (fig.18).

4 x 8

11. Changement de gaz

En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces suivantes :

- la nourrice et son joint.

- le diaphragme gaz, l’ensemble électrovanne et les joints correspondants.

(voir le tableau des caractéristiques techniques).

12. Incident de fonctionnement

En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.

Pour les défauts 01 et 03 l’afficheur est précédé de la lettre A indiquant un verrouillage de l’appareil, voyant rouge 28 allumé

(fig. 20). Pour déverrouiller l’appareil, il faut appuyer sur la touche reset 28.

Pour les autres défauts, le code est précédé de la lettre E et la chaudière redémarre au bout de quelques secondes à condition que le défaut est disparu.

28

Exemple: Mise en sécurité par surchauffe

DEFAUT

Fig. 20

E 09

E 10

E 11

E 12

E 15

E 16

E 17

E 18

Code

A 01

A 03

E 06

E 07

E 08

E 20

E 28

E 29

E 30

E 31

E 32

Intitulé du défaut

Mise en sécurité par surchauffe

Mise en sécurité par défaut allumage

Hors-gel

Absence circulation d’eau

Défaut de circulation d’eau primaire

Sonde sanitaire ouverte

Sonde sanitaire court-circuitée

Sonde départ chauffage ouverte

Sonde départ chauffage court-circuitée

Sonde externe ouverte

Sonde externe court-circuitée

Mise à l’arrêt par défaut de débordement fumées (SPOTT)

Disparition flamme en cours

Problème de câblage (ou fusible 1,25A)

Carte mémoire Clima Manager défaillante

Sonde d’ambiance du Clima Manager ouverte

Sonde d’ambiance du Clima Manager court-circuitée

Problème carte affichage

Problème de communication entre cartes principale et affichage

17

18

Réglage de la puissance gaz au brûleur

Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation.

Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.

Gaz : G20

12

16

20

24

P. utile Pression

(kW) embase

(mm CE)

7,8

10

13

21

29

50

77

109

24 CF

G25

Pression embase

(mm CE)

19

30

43

74

114

163

PROPANE BUTANE

Pression Pression embase

(mm CE) embase

(mm CE)

40

64

31

49

90

154

235

334

69

118

181

257

Gaz : G20

14

18

22

26

P. utile Pression

(kW) embase

(mm CE)

7,8

10

16

25

46

75

109

150

28 CF

G25

Pression embase

(mm CE)

23

37

69

110

161

222

PROPANE BUTANE

Pression embase

(mm CE)

32

52

98

159

234

323

Pression embase

(mm CE)

25

40

75

122

180

249

NOTICE DESTINEE A L’UTILISATEUR

13. Commandes

29 26

25 27 28

30

Fig 19

31 32

Tableau de bord (fig. 19)

25. - afficheur

26. - bouton poussoir marche / arrêt et voyant de mise en marche

27. - bouton Programmation maintien en température sanitaire, voyant jaune

28. - bouton poussoir de réarmement (reset) et voyant rouge de verrouillage

29. - bouton de mise en marche fonction sanitaire et de réglage température sanitaire

30. - bouton de mise en marche fonction chauffage et de réglage température chauffage

31. - touche menu

32. - touche -

33. - touche +

34. - touche réglage

33

34

Robinetterie (fig. 20)

35. - Robinet départ chauffage

37. - Départ eau chaude sanitaire

38. - Robinet gaz

39. - Robinet d’alimentation eau froide

40. - Robinet retour chauffage

41. - Robinets de remplissage

42. - Soupape de sécurité chauffage

21. - Clapet de décharge arrivée eau froide

43. - Disconnecteur

21

42

43

35

37

38

39

40

41

Fig. 20

19

14. Conduite

Mise en route

1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec

1,5 bar à froid maxi. Dans le cas contraire voir § 3.

2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et appuyer sur le voyant vert 26 pour mettre la chaudière sous tension.

3. Ouvrir le robinet gaz 38 (fig.20).

Votre chaudière est prête à fonctionner.

marche/Arrêt

Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 20 “Incidents de fonctionnement”.

Réglage de l’heure et de la programmation du réchauffage ballon

Le réglage de l’heure s’effectue en utilisant les boutons situés sous l’afficheur.

Un appui sur la touche réglage pendant plus de 5 secondes fait clignoter la valeur de l’heure.

Celle-ci peut alors être réglée par appui sur les touches

réglage

ou . Un nouvel appui sur la touche valide la valeur de l’heure et fait clignoter l’affichage des minutes. Celles-ci peuvent alors

être réglées par appui sur les touches ou , puis valider par la touche réglage , l’heure de la chaudière est maintenant réglée, et il apparaît alors en clignotant le début de l’heure de programmation du réchauffage ballon.

2 possibilités :

- soit vous désirez modifier ce réglage, appuyer sur les touches touche réglage ou pour modifier l’heure, un nouvel appui sur la valide la valeur de l’heure et fait clignoter l’affichage des minutes. Celles-ci peuvent alors être réglées par appui sur les touches ou , puis valider par la touche réglage , le réglage de début de programmation du réchauffage ballon est maintenant réglée, procéder de la même manière pour le réglage de fin de programmation du réchauffage ballon.

- soit vous désirez garder le réglage usine (6h00-23h00), valider en appuyant 2 fois sur la touche réglage réglage de l’heure pour terminer la programmation et sortir du menu.

après le

Nota : la fonction programmation du réchauffage ballon n’est active que si la touche est appuyer (voyant allumé)

20

Mode sanitaire

Tourner le commutateur 29 entre les positions mini et maxi, lors de la rotation de ce commutateur, le pictogramme représentant le robinet consigne sanitaire qui défile par pas de 1°C.

clignote ainsi que la

Le clignotement du pictogramme et de la consigne s’arrête quelques secondes après l’action sur le commutateur 29, et indique alors l’heure sauf en cas de puisage ou d’un réchauffage de la réserve d’eau.

Nota : Lors de la mise en route, pour éviter d’attendre la durée de réchauffage de la réserve, ouvrir un robinet de puisage : la fonction eau chaude sanitaire remplit directement la réserve d’eau chaude.

Maintien en température de la réserve sanitaire R2i

Pour un meilleur confort sanitaire, la chaudière comporte une réserve maintenue en température.

La chaudière peut donc fonctionner en réchauffage de cette réserve à tout moment, même après un puisage ou un arrêt prolongé.

Dans le cas d’un puisage, des gouttes d’eau stylisées défilent.

Touche “programmation” : Bouton non allumé, le maintien en température du ballon est permanent.

Bouton allumé, le maintien en température suit la programmation (23 H OFF, 6 H ON réglage usine). Il est possible de modifier ce réglage (voir § précédent).

Pendant le réchauffage ballon, la lettre C apparaît et les segments de droite défilent.

Mode chauffage

Tourner le commutateur 30 entre les positions mini et maxi, lors de la rotation de ce commutateur, le pictogramme représentant le radiateur clignote ainsi que la consigne chauffage qui défile par pas de 1°C.

Le clignotement du pictogramme et de la consigne s’arrête quelques secondes après l’action sur le commutateur 30, et indique alors :

- la température de sortie de l’échangeur principal lorsqu’une demande du thermostat d’ambiance est présente.

- l’heure si le thermostat d’ambiance n’est pas en demande

Indication “Présence de flamme et puissance gaz”

On utilise le pictogramme ci-contre

Suivant la puissance gaz, les différents segments de la flamme seront affichés

Mode veille

Tourner les commutateurs 29 et 30 sur la position OFF pour rendre les fonctions sanitaire et chauffage inactives, laisser le bouton Marche/Arrêt appuyé (voyant vert allumé).

Dans ce mode, seuls le hors-gel et les dégommages sont autorisés.

L’afficheur affiche uniquement l’heure.

Fonction hors gel

Lorsque le hors gel se déclenche, le code correspondant s’affiche, combiné avec le pictogramme flocon .

Fonction hors gel chaudière : à 4°C déclenchement du brûleur arrêt du brûleur à 30°C

Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage.

Mode arrêt

Appuyer sur le bouton Marche/Arrêt (voyant vert éteint).

Dans ce mode, la chaudière est mise " hors fonction " mais pas hors tension par le bouton Marche/Arrêt. Il n’y a aucun affichage sur l’afficheur.

(Pas de fonction hors gel et dégommage).

Pictogramme demande TA

Segment de flamme

Présence de flamme

21

22

15. Sécurité de débordement

Cette chaudière, de type B11BS, est équipée d’une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l’arrivée du gaz en cas de perturbations de l’évacuation des produits de la combustion.

Ce dispositif met la chaudière en position arrêt de sécurité, défaut E17.

Le redémarrage automatique intervient après un délai d’environ 15 minutes.

Important : en cas de mise à l’arrêt répétée de la chaudière, il faut remédier au défaut d’évacuation en faisant contrôler par un spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d’évacuation des produits de combustion. S’assurer que le débit d’air neuf requis pour l’alimentation en air de combustion est bien obtenu.

Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.

16. Entretien

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.

Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

17. Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié

«station technique Chaffoteaux & Maury».

18. Conseils pratiques

• Système de dégommage pompe

La chaudière sous tension (voyant 26 allumé), le circulateur fonctionne pendant 1 minute après tout arrêt supérieur à

23 heures quel que soit le fonctionnement de la chaudière, ceci pour éviter les gommages de pompe.

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

• Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé le compteur d’eau et le robinet d’eau froide de l'installation :

- ouvrir un robinet d'eau chaude

- desserrer l’ écrou de la douille de raccordement eau froide sanitaire

- dévisser la vis 37 du raccord eau chaude sanitaire (fig.7).

• Circuit chauffage

Prendre l'une des dispositions suivantes :

- 1) vidanger le circuit de l'installation de chauffage

- 2) protéger l’installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.

- 3) laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et

10°C).

- 4) laisser la chaudière sous tension, elle est munie d’un dispositif antigel qui met en route le circulateur, puis le brûleur.

19. Changement de gaz

Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz propane.

Le changement de gaz doit être effectué par un professionnel qualifié.

20. Incidents de fonctionnement

Incidents

La chaudière ne se met pas en marche.

Causes

Absence de gaz, Absence d’eau,

Absence d’électricité.

Présence d’air dans le circuit gaz.

Solutions

Faîtes les vérifications qui s’imposent

(arrivée de gaz, présence d’eau, disjoncteurs, fusibles...).

Peut survenir après un arrêt prolongé.

Recommencer les opérations de mise en service, voir § 8.

Voyant rouge allumé : mise en sécurité.

Bruits dans l’installation de chauffage.

Coupure par le thermostat d’ambiance.

Présence d’air ou pression insuffisante.

Réglez le thermostat d’ambiance.

Attendre quelques minutes.

Appuyez sur le bouton de réarmement 28

(fig. 19) : le voyant rouge s’éteint, le cycle d’allumage recommence.

En cas de persistance de mise en

“sécurité”, faîtes intervenir un professionnel qualifié.

Purgez l’installation de chauffage ou rétablissez la pression, voir § 8.

Réchauffage des radiateurs en fonctionnement ETE.

Phénomène de thermosiphon au départ du circuit chauffage.

En été, fermer le robinet départ chauffage 35 (fig. 20), ne pas oublier de le rouvrir en début de saison.

Temps d’attente de l’eau chaude trop long

Bouton Programmation activé

Revoir la plage horaire de

Programmation de maintien en température de la réserve

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

23

21. Caractéristiques techniques

Modèle

Puissance chauffage

24 CF

7,75 à 24 kW

28 CF

7,75 à 26 kW

Puissance eau chaude sanitaire variable

Catégorie de performance selon RT 2000

Catégorie

Pn

Pn max

24 kW

Basse température

II 2E+3+ (FR),

I 2E+(BE), I 3+ (BE)

I 2E (LU)

26 kW

Basse température

II 2E+3+ (FR),

I 2E+(BE), I 3+ (BE)

I 2E (LU)

Classe I - Type B

11BS

Débit d’air neuf requis pour l’alimentation en air de combustion

Débit massique des produits de combustion

Température moyenne des produits de combustion

Débit spécifique eau chaude sanitaire (ΔT: 30 K)

Débit d’allumage eau chaude sanitaire

Débit minimal du circuit chauffage central

V

D

45 m 3 h.

20 g/s

110 °C

12,1 l/mn

2 l/min

300 I/h.

55 m 3 h.

23 g/s

120 °C

12,9 l/mn

2 l/min

300 I/h.

Pression minimale d’enclenchement sanitaire

Pression maximale circuit sanitaire

Pression maximale circuit chauffage

Température départ chauffage réglable

Pw min

Pw max

Pw max

0,1 bar

7 bar

3 bar de 35 à 85 °C

0,1 bar

7 bar

3 bar de 35 à 85 °C

Température E.C.S réglable

Tension électrique

Puissance électrique absorbée

Protection électrique

Débit nominal de gaz (15 °C-1013 mbar)

G 20 (GN H -Lacq)

G 25 (GN L - Groningue)

G 30 (Butane)

G 31 (Propane) 46,4 MJ/kg 37 sous mbar Vr de 40 à 60 °C

230 Volts mono - 50 Hz de 40 à 60 °C

230 Volts mono - 50 Hz

Débit maxi.

Débit mini.

Débit maxi.

Débit mini.

Qn 27,0 kW

34,02 MJ/m 3 sous 20 mbar Vr 2,86 m 3 /h

29,25 MJ/m 3 sous 25 mbar V 3,03 m 3 /h

IP X4D

45,6 MJ/kg sous 28-30 mbar Vr 2,13 kg/h

2,10 kg/h

90 W

9,5 kW

1,00 m 3 /h

1,06 m 3 /h

0,74 kg/h

0,72 kg/h

29,2 kW

3,09 m

3,28 m

3 /h

3 /h

2,30 kg/h

2,27 kg/h

90 W

IP X4D

9,5 kW

1,00 m 3 /h

1,06 m 3 /h

0,74 kg/h

0,72 kg/h

Repérage nourrice

Diaphragme

Ensemble électrovanne

Marquage

Injecteurs en 1/100 de mm

Nb d’injecteurs

Diamètre

Repérage

Couleur du siège de clapet

Nat Prop Nat Prop

NAT Gaz 135 LPG Gaz 80 NAT Gaz 130 LPG Gaz 80

118 70 118 72

16

8

Gaz nat noir

16

8

BUT/PROP jaune

16 sans

Gaz nat noir

16 sans

BUT/PROP jaune

Ces chaudières sont conçues pour fonctionner au gaz naturel ou au gaz GPL. En cas de changement de gaz, seul un professionnel qualifié est habilité à effectuer cette opération.

C

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél. Accueil Consommateur : 01 47 59 80 60

Tél. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 01 47 59 80 01

Fax Services Techniques : 01 47 59 80 02 www.chaffoteaux-maury.fr

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
