AXON AX 100 MKII V. 2.0 (Português)

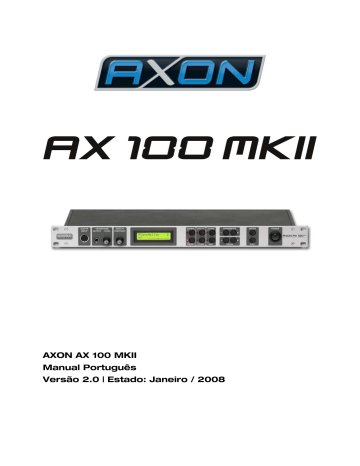

AXON AX 100 MKII
Manual Português
Versão 2.0 | Estado: Janeiro / 2008
Declaração CE
Nós:
TerraTec Electronic GmbH · Herrenpfad 38 · D-41334 Nettetal
declaramos que o produto
AXON AX 100 MKII,
a que se refere esta declaração está de acordo com as seguintes normas ou documentos normativos:
EN 55022, EN 55024
São exigidas as seguintes condições de funcionamento e ambientes de utilização:
área residencial, área comercial e industrial, assim como pequenas empresas
Esta declaração fundamenta-se em:
relatório(s) de inspecção do laboratório de teste EMV
As informações neste documento poderão ser alteradas a qualquer momento, sem qualquer aviso
prévio, e não representam de modo algum uma obrigação por parte do vendedor. Não é dada
nenhuma garantia ou apresentação, directa ou indirecta, em relação a qualidade, aptidão ou valor
informativo para uma determinada utilização deste documento. O fabricante reserva-se o direito
de alterar a qualquer momento o conteúdo deste documento ou/e dos respectivos produtos, sem
que tenha de participar o facto a uma pessoa ou organização. O fabricante não se responsabiliza,
de modo algum, por danos de qualquer espécie, decorrentes da utilização, ou da incapacidade de
utilização deste produto ou da documentação, mesmo que seja conhecida a possibilidade de
ocorrência de danos deste tipo. Este documento contém informações sujeitas a direitos de autor.
Reservados todos os direitos. Nenhuma parte ou extracto deste manual pode ser copiado ou
enviado, sob qualquer forma ou de qualquer modo, para quaisquer finalidades, sem a expressa
autorização por escrito do proprietário dos direitos de autor. Os nomes de produtos e de marcas
referidos neste documento, destinam-se apenas para efeitos de identificação. Todas as marcas
registadas, nomes de produtos ou de marcas, referidas neste documento, são propriedade
registada do respectivo detentor.
©TerraTec Electronic GmbH, 1994-2008. Todos os direitos reservados (01/01/2008).
2
AXON AX 100 MKII V. 2.0 (Português)
Indice
Muitos parabéns… ...........................................................................................................................................6
Volume de fornecimento..................................................................................................................................7
Acessórios opcionais.......................................................................................................................................7
Início rápido para quem já mal pode esperar.................................................................................................8
Alteração de um som pré-ajustado.................................................................................................................9
Conexões e elementos de comando.............................................................................................................11
Parte frontal:.................................................................................................................................................11
Parte traseira................................................................................................................................................13
Os modos de funcionamento do AXON AX 100 MKII ..................................................................................14
O editor do computador.................................................................................................................................15
Instalação em Windows ...............................................................................................................................15
Instalação em MAC OS X ............................................................................................................................15
Conexão.......................................................................................................................................................15
Página Global - Load all settings / Save all settings ................................................................................16
Página de Pré-ajustes – Get Preset / Store to .........................................................................................16
Página de Pré-ajuste – Load from Disk / Save to Disk ............................................................................16
Outros ......................................................................................................................................................16
Actualização de firmware .............................................................................................................................17
Global Mode ....................................................................................................................................................18
Global Parameter .........................................................................................................................................18
Basic Channel ..............................................................................................................................................18
Hold Channel ...............................................................................................................................................19
Sequencer Channel (SEQ CHANNEL).........................................................................................................19
Sequencer MIDI Ports (SEQPORTS)...........................................................................................................19
Pitchbend Range (PBEND RANGE) ............................................................................................................19
Resend Pitchbend Range (SND PBENDRG) ...............................................................................................20
Local Mode...................................................................................................................................................20
Tune Base....................................................................................................................................................20
Guitar Number (GUITAR NO) ......................................................................................................................21
Instrument Type (INPUT TYP).................................................................................................................21
Pickup ......................................................................................................................................................22
Note Off Limit...........................................................................................................................................22
Trigger Level............................................................................................................................................22
Instrument Tuning (INPUT GUIT.TUNE) .................................................................................................22
Sensitivity.................................................................................................................................................23
Wheel Controller (WHEELCNTRL) ..........................................................................................................23
Pedal Sensitivity (PEDALSENS) ..................................................................................................................23
CC Defaults..................................................................................................................................................24
MIDI Mapping...............................................................................................................................................25
Preset Mode ....................................................................................................................................................26
Preset Parameter .........................................................................................................................................26
Chamada de pré-ajustes ..............................................................................................................................26
Dispositivo de afinação da guitarra e instrumento........................................................................................27
Programação de pré-ajustes ........................................................................................................................27
String Split ...............................................................................................................................................27
Fret Split ..................................................................................................................................................28
Pick Split ..................................................................................................................................................28
Combinação de divisões..........................................................................................................................28
Selecção das zonas de divisão ....................................................................................................................28
Alteração dos parâmetros de divisão ...........................................................................................................29
Criação de zonas de divisão....................................................................................................................29
AXON AX 100 MKII V. 2.0 (Português)
3
Divisão no editor de software .................................................................................................................. 30
EDIT LAYER ........................................................................................................................................... 31
Selecção do instrumento......................................................................................................................... 31
Program change send (PROGRAM SEND) ............................................................................................ 32
MIDI Output Channel .............................................................................................................................. 32
MIDI Output Ports ................................................................................................................................... 32
Volume .................................................................................................................................................... 32
Transpose ............................................................................................................................................... 33
Quantize.................................................................................................................................................. 33
Panorama (PAN POS) ............................................................................................................................ 33
Pan Spread ............................................................................................................................................. 34
Reverb..................................................................................................................................................... 34
Chorus..................................................................................................................................................... 34
Attack Time ............................................................................................................................................. 34
Velocity Sensitivity (VEL SENSE) ........................................................................................................... 35
Velocity Offset (VEL OFFSET)................................................................................................................ 35
Pick Control Value 1 (PICK VAL1) .......................................................................................................... 36
Pick Control Value 2 (PICK VAL2) .......................................................................................................... 36
String Split............................................................................................................................................... 37
Fret Split.................................................................................................................................................. 37
Pick Split 1 e 2 ........................................................................................................................................ 37
Preset Name ........................................................................................................................................... 38
Guitar No................................................................................................................................................. 38
String Mode............................................................................................................................................. 39
Hold Mode (HOLDMD) ............................................................................................................................ 39
Common (COM)...................................................................................................................................... 39
Separate (SEP) ....................................................................................................................................... 40
Layer ....................................................................................................................................................... 41
Arpeggiator (ARPEG).............................................................................................................................. 41
Control (CNTRL) ..................................................................................................................................... 46
Stack ....................................................................................................................................................... 46
Wheel Controller (WHEELCNTL) ............................................................................................................ 46
Non Registered Parameter Number / Registered Parameter Number (NRPN/RPN) .............................. 47
Finger Pick .............................................................................................................................................. 48
MIDI Tuning............................................................................................................................................. 48
Chain Mode .................................................................................................................................................... 49
Produção de pré-ajustes de cadeia......................................................................................................... 49
Chain Preset Name ................................................................................................................................. 49
Preset...................................................................................................................................................... 49
Step......................................................................................................................................................... 50
Memorização de pré-ajustes de cadeias................................................................................................. 50
Utility Mode..................................................................................................................................................... 51
Display......................................................................................................................................................... 51
Soundnames ............................................................................................................................................... 51
Doubleclick Response (DCLIC RESPNS) ................................................................................................... 52
Transmit SysEx (XMIT SYSEX)................................................................................................................... 52
TOTAL DUMP [Global: Save all Settings] ............................................................................................... 52
PRESET... (ALL, 1...128) [Presets: Save to Disk] ................................................................................... 52
CHAIN... (ALL, 1...32) ............................................................................................................................. 52
ARP-PATTRN... (ALL, 1...16) ................................................................................................................. 53
SEQUENC... (ALL, PATTRN, TRACKS)................................................................................................. 53
Receive SysEx ............................................................................................................................................ 53
Edit Sequence ............................................................................................................................................. 53
4
AXON AX 100 MKII V. 2.0 (Português)
Tempo .....................................................................................................................................................54
Volume.....................................................................................................................................................54
Panorama ................................................................................................................................................54
Reverb .....................................................................................................................................................54
Chorus .....................................................................................................................................................54
Mode........................................................................................................................................................55
Sequencer Pattern...................................................................................................................................55
Sequencer Track .....................................................................................................................................56
ADC Monitor (ADC MON) ............................................................................................................................57
Anexo...............................................................................................................................................................58
Factory Reset / Reposição dos ajustes de fábrica .......................................................................................58
Pré-ajustes de fábrica ..................................................................................................................................58
Localização de defeitos................................................................................................................................58
Preset list .....................................................................................................................................................60
MIDI Implementation Chart v2.0...................................................................................................................62
Table of implemented NRPN controllers ......................................................................................................65
MIDI SysEx Implementation .........................................................................................................................66
Table of AX 100 SysEx dumps.....................................................................................................................66
Format for GS Compatible SysEx commands..............................................................................................67
Table of GS Compatible SysEx commands .................................................................................................67
Patch list.......................................................................................................................................................69
Parameter Übersicht ....................................................................................................................................75
AXON AX 100 MKII V. 2.0 (Português)
5
Indicação de segurança.
Efectue a cablagem de todos os dispositivos (analógicos) sempre com
eles desligados, para evitar, por um lado, o perigo de um choque
eléctrico (mesmo que ligeiro) e, por outro lado, para proteger as
membranas do altifalante e a sua audição contra picos de nível surgidos
repentinamente.
Muitos parabéns…
…pela compra do AXON AX 100 MKII, actualmente o mais rápido e potente conversor Midi para guitarra do
Mundo. O AXON AX 100 MKII é um aperfeiçoamento do NGC 77, um sistema que também já estabeleceu
padrões em termos de tecnologia inovadora e que fez parte do equipamento de série de muitos guitarristas
profissionais, como, p. ex., John McLaughlin. Graças a uma rede neuronal, o AXON AX 100 MKII é capaz de
reconhecer de imediato a frequência de som exacta de uma nota, ao tocá-la. Isto distingue-o de outros
equipamentos que necessitam de analisar várias vibrações das cordas. A identificação precoce da fase de
transição é um processo que permite ao AXON determinar simultaneamente a frequência do som, a
amplitude e, até mesmo, a posição de pulsação - o que é único até à data. O AXON deve esta característica
às suas extraordinárias possibilidades de divisão. Pode efectuar um String Split para separar as cordas da
sua guitarra em duas áreas, atribuindo propriedades de som distintas a cada uma delas. Ou, então, utilize um
Fret Split para dividir o braço da sua guitarra em duas áreas de execução independentes. Com o Pick Split,
pode subdividir a área de pulsação da guitarra num máximo de três zonas de som independentes, entre as
quais pode alternar rapidamente, modificando a posição de pulsação. Para conseguir efeitos impressionantes,
utilize a função Pick Control, com a qual poderá controlar os efeitos do controlador MIDI, como, p. ex., os
efeitos de modulação, dependendo da posição de pulsação. Outros efeitos especiais, como COMMON (efeito
bypass), SEPARATE (efeito de sustain), LAYER (efeito ensemble/doubling), etc., estão à sua disposição
através do pedal de sustain multiprogramável. A implementação de um arpegiador abrangente fornece ao
utilizador mais possibilidades de expressão da sua música, graças a variações de grande efeito. As divisões e
efeitos podem ser combinados arbitrariamente, podendo ser memorizados e novamente activados até um
máximo de 128 pré-ajustes complexos. Outra possibilidade única do AXON AX 100 MKII é a compatibilidade
ilimitada tanto com baixos, como com guitarras acústicas, graças às Hex Piezo Pickups. Deste modo, o
mundo MIDI abre-se também para os baixistas ou guitarristas clássicos, que procuram novas formas de
expressão modernas. A placa de som interna permite ampliar o AXON AX 100 MKII e convertê-lo num
sintetizador de guitarra profissional, adequado para actuações ao vivo. Ela auxilia os músicos mais
ambiciosos com os seus 500 sons excelentes, incluindo 10 kits de bateria. O sistema é totalmente compatível
com MIDI. Para além disso, o AXON AX 100 MKII dispõe de um sequenciador de bateria editável.
6
AXON AX 100 MKII V. 2.0 (Português)
Volume de fornecimento
Verifique, em primeiro lugar, a integridade do sistema que adquiriu.
O volume de fornecimento do AXON AX 100 MKII inclui, pelo menos:
■
1 AXON AX 100 MKII
■
1 cabo MIDI com 1,5 m de comprimento
■
1 pedal para as funções de sustain e de cadeia
■
1 adaptador de rede
■
CD com software de edição
■
DVD da oficina AXON, entrevistas e instruções de montagem
■
1 anexo referente à assistência
■
1 cartão de registo com número de série
■
Este manual
Envie-nos o cartão de registo fornecido o mais rapidamente possível ou registe-se via internet em
www.terratec.net/register.htm. Isto é importante para que tenha à sua disposição o serviço de assistência e a
linha directa.
Acessórios opcionais
Pode adquirir adicionalmente os seguintes produtos:
■
Interface PU 100 (Pickup) para guitarras com cordas de aço (disponível a partir da Primavera de 2008)
■
Interface AIX 103 (Pickup) para guitarras baixo de 4, 5, 6 cordas de aço
■
Cabo AXK 100 de 13 pinos, 5m, para conectar a Pickup ao AX 100 MKII
AXON AX 100 MKII V. 2.0 (Português)
7
Início rápido para quem já mal pode esperar
Conecte a sua guitarra ao seu AXON AX 100 MKII. Se a guitarra estiver equipada com uma das interfaces
disponibilizadas (PU 100, AIX 103), utilize o cabo de 13 pinos (AXK 100). A entrada correcta é a que se
encontra à esquerda, na parte frontal, designada por "GUITAR INPUT"
Se utilizar um instrumento MIDI externo para a saída de som, conecte-o, através da tomada MIDI OUT do
AXON, à tomada MIDI IN do respectivo aparelho. Se, pelo contrário, pretender utilizar a placa de som interna,
ignore este passo.
Conecte, agora, o AXON AX 100 MKII ao misturador ou ao amplificador, através das tomadas
"SOUNDBOARD RIGHT / LEFT“ (na parte de trás do aparelho). Se, no entanto, utilizar um módulo de som
externo, o gerador de som opcionalmente conectado deverá estar ligado ao misturador ou ao amplificador.
Pode agora ligar o aparelho – mas só depois de ter regulado o volume do amplificador para zero, por forma a
evitar picos de tensão nas caixas e nas peles de tambor.
Estamos quase prontos. Mas, antes de começar, deverá ainda verificar alguns ajustes. Para o efeito, prima a
tecla GLOBAL. No display aparecerá BASIC CHANNEL. O valor apresentado deverá ser 1. Caso contrário,
altere-o com a ajuda das teclas VALUE + e VALUE -.
Prima a tecla PARAMETER + para aceder à próxima opção de menu: HOLD CHANNEL. Esta opção deverá
apresentar o valor 11. (Pelo menos, não deve ser inferior a 7. Mais informações na página 19.)
Se premir novamente a tecla PARAMETER +, aparece SEQ CHANNEL. Certifique-se de que o valor préajustado é de 10.
Vamos, por agora, omitir os próximos três ajustes relativos ao Sequencer Port e Pitchbend. Poderá encontrar
mais informações a este respeito na página 19. Importante é a opção LOCAL MODE, à qual se acede
premindo repetidamente a tecla PARAMETER +. Esta deve estar em ON, caso a placa de som interna do
AXON AX 100 MKII seja controlada directamente ou os dados MIDI gerados sejam emitidos pela saída MIDI
OUT. Se, no entanto, desejar controlar o AXON através de um sequenciador ou de um software de gravação
MIDI, pode desactivar o modo de funcionamento local. Neste caso, o AXON AX 100 MKII comporta-se como
qualquer outro módulo de som externo.
O próximo ponto é o TUNE BASE. O AXON AX 100 MKII está pré-ajustado para uma afinação de referência
de 440 Hz, representada no display com "0". Se quiser tocar com outros instrumentos de difícil afinação (p.
ex., piano), pode alterar aqui o valor de afinação.
8
AXON AX 100 MKII V. 2.0 (Português)
O ponto de verificação seguinte é a classe do instrumento utilizado. Accionando novamente a tecla
PARAMETER +, aparecerá no display GUITAR NO. Podem ser aqui memorizados até 8 pré-ajustes para
instrumentos diferentes.
Prima ENTER para aceder ao submenu e seleccione o instrumento que vai utilizar entre os instrumentos
predefinidos BASS, GUITAR, VIOLIN ou CELLO.
Com a tecla PARAMETER +, acede ao menu de selecção do captador de som por si utilizado. Por defeito,
aparece MAGNETIC. Se tocar um instrumento com captador de som Piezo, altere este ajuste para PIEZO.
Verifique agora o ajuste, tocando a guitarra conectada. Se ouvir o chamado disparador duplo, ou seja, duas
notas consecutivas num breve intervalo de tempo, apesar de ter tocado apenas uma vez na corda, deverá
ajustar a sensibilidade de entrada do AXON à sua maneira de tocar pessoal e ao hardware. Para o efeito,
prima a tecla PARAMETER + até aceder à opção de menu SENSE.
Comece com a corda grave Mi e ajuste o valor, na parte inferior direita do display, utilizando as teclas VALUE
+/-. Através da tecla PARAMETER +, acede às restantes 5 cordas.
E pronto. Dos restantes parâmetros, podemos ocupar-nos mais tarde. O AXON está pré-configurado de
fábrica para que possa começar a tocar tranquilamente.
Alteração de um som pré-ajustado
Certifique-se de que o AXON se encontra no modo PRESET (para o efeito, basta que verifique se o LED
PRESET no painel frontal está aceso). Este modo aparece automaticamente sempre que liga o aparelho ou
se não estiver seleccionado nenhum dos outros modos (GLOBAL, UTILITY e CHAIN).
Na metade superior do display, o seu AXON apresenta o nome do pré-ajuste activo nesse momento e, à
direita, encontra-se o número do pré-ajuste.
Para navegar entre os pré-ajustes individuais, utilize as teclas +/- Value ou as teclas UP/DOWN da interface
da guitarra entre 1 e 256. Os pré-ajustes 1-128 estão reservados ao utilizador e podem ser alterados sempre
que queira. As posições 129-256 contêm configurações fixas de pré-ajuste ou pré-ajustes de fábrica. Estes
foram, inicialmente, copiados para a área programável pelo utilizador (1-128), para que esta área inclua já
ajustes de parâmetros utilizáveis para tocar música, mas onde possam também, evidentemente, ser
sobrepostos.
Quando começar a estar familiarizado com os pré-ajustes de fábrica, poderá modificar um dos pré-ajustes
existentes:
AXON AX 100 MKII V. 2.0 (Português)
9
1.
Utilizando as teclas VALUE +/-, seleccione o pré-ajuste n.º 1 "Gran Piano" (equivalente ao pré-ajuste de
fábrica n.º 129). Para o efeito, poderá também utilizar as teclas UP/DOWN da interface da sua guitarra.
Depois disso, prima a tecla EDIT.
2.
Prima a tecla ENTER para aceder à área da zona de divisão do AXON. Confirme a zona de divisão
seleccionada com a tecla ENTER. Em seguida, confirme o layer seleccionado também com a tecla
ENTER.
3.
Com as teclas VALUE +/-, pode agora seleccionar um instrumento qualquer (INSTRUMENT). Os
instrumentos estão ordenados, de forma lógica, por grupos. Através da tecla PARAMETER -, pode
deslocar o cursor para esquerda, para o grupo pretendido, e, com as teclas VALUE +/-, pode navegar
entre os diferentes grupos, para aceder mais rapidamente ao som desejado.
4.
Continuando a premir a tecla PARAMETER +, acede a outras configurações para o pré-ajuste, que serão
descritas detalhadamente mais à frente no manual. Pode, p. ex., regular o parâmetro VOLUME para o
valor pretendido, utilizando as teclas VALUE +/-.
5.
Se o desejar, pode também alterar o parâmetro seguinte, "TRANSPOSE", talvez mais apropriado a um
som de baixo. Este parâmetro determina um deslocamento do som em um semitom, tendo como
referência o braço da guitarra. Para o efeito, prima novamente a tecla PARAMETER + e fixe o valor com
as teclas VALUE +/- ("+12" ou "- 12" corresponde à oitava seguinte ou inferior).
6.
Prima três vezes a tecla EXIT para aceder à área global de pré-ajuste. Se pretender alterar o nome do
pré-ajuste que acabou de modificar, prima cinco vezes a tecla PARAMETER +, seguida da tecla ENTER.
O cursor de escrita está agora situado no "G" do nome antigo do pré-ajuste "Gran Piano".
7.
Com as teclas VALUE +/-, é agora possível introduzir uma letra nova na posição do cursor. Pense num
nome para o pré-ajuste e introduza a primeira letra. Com as teclas PARAMETER +/-, é possível deslocar
o cursor de escrita uma posição para a direita ou para a esquerda. Repita este processo para cada uma
das restantes letras. Se o nome novo for mais curto que o editado, basta apagar o final do nome com a
tecla EDIT.
8.
Prima duas vezes a tecla EXIT para concluir a edição do pré-ajuste. A metade superior do display do
AXON começa agora a piscar. Isto indica que foram alterados parâmetros que só serão memorizados de
modo permanente após uma confirmação. Prima agora a tecla STORE:
Pode agora definir a posição em que o novo pré-ajuste deverá ser memorizado. O pré-ajuste pode ser
sobreposto ou memorizado numa qualquer posição, dentro da área do utilizador (1...128). Se premir
agora a tecla ENTER, o pré-ajuste é copiado para a posição indicada e aí memorizado.
10
AXON AX 100 MKII V. 2.0 (Português)
Conexões e elementos de comando
Parte frontal:
1.
Tomada de ligação para o cabo de 13 pinos AXON AXK 100 (não incluído no volume de fornecimento),
para conectar uma guitarra a um sistema hexafónico Pickup (p. ex., AXON PU 100 ou AIX 101/103)
2.
HEADPHONE OUTPUT: saída estéreo (jaque de 6,3 mm). Conecte aqui uns auscultadores estéreo.
(Permite escutar a placa de som interna)
3.
HEADPHONE LEVEL: este regulador serve para ajustar o volume de saída dos auscultadores (2).
4.
DISPLAY CONTRAST: regulador do contraste do display LC
5.
Display LC
6.
GLOBAL: tecla para activar o menu global. A tecla GLOBAL permite aceder a configurações gerais do
sistema, como o canal MIDI, as configurações da guitarra, bem como os valores predefinidos de todos os
controladores MIDI disponíveis.
Ao introduzir caracteres para os nomes de pré-ajuste, o caracter actual é alterado para uma letra inicial
maiúscula, através da tecla GLOBAL (A...Z), alterando, p. ex., o caracter introduzido para "A".
7.
PRESET: tecla de acesso directo ao menu Preset. No modo Preset, aparece no display o som
seleccionado, opcionalmente também um dispositivo de afinação.
Ao introduzir caracteres para os nomes de pré-ajuste, esta tecla serve para adicionar um espaço em
branco. Uma luz de controlo junto ao botão indica o estado de funcionamento.
8.
UTILITY: no modo Utility, tem à sua disposição diversas funções especiais :
9.
■
Activação dos dados Midi System Exclusiv (SysEx) para arquivar e substituir dados de préajuste.
■
Acesso ao sequenciador de bateria orientado para padrões.
■
Ao introduzir caracteres para os nomes de pré-ajuste, o caracter actual é alterado para uma
letra inicial minúscula, através da tecla UTILITY (A..Z), alterando, p. ex., o caracter introduzido
para "a".
STORE: com a tecla STORE, é possível efectuar gravações e cópias, de modo a guardar
permanentemente na memória os dados de pré-ajuste, os padrões de arpegiador, os padrões de bateria
e as cadeias.
Ao introduzir caracteres para os nomes de pré-ajuste ou para os padrões de arpejo, todos os caracteres
são copiados para a posição seguinte, à direita, a partir da posição actual do cursor (Insert).
10. Através da tecla CHAIN, acede-se ao modo Chain, para se activar uma sequência de pré-ajustes
programada, por meio de um pedal opcional.
Ao introduzir caracteres para os nomes de pré-ajuste, o caracter actual é alterado para o primeiro
caracter especial : "!", com a tecla CHAIN (!...0...@).
11. A tecla EDIT permite …
■
aceder aos diversos parâmetros de pré-ajuste no modo Preset.
■
adaptar os parâmetros das cadeias às preferências pessoais no modo Chain.
AXON AX 100 MKII V. 2.0 (Português)
11
■
ao introduzir caracteres para os nomes de pré-ajuste ou para os padrões de arpejo, e com a
tecla EDIT (Delete), remover o caracter actual e copiar todos os caracteres subsequentes para a
posição seguinte, à esquerda; no final, é introduzido um caracter em branco.
12. As teclas PARAMETER permitem aceder aos seguintes modos:
■
modos UTILITY e GLOBAL através dos submenus individuais.
■
modo EDIT através dos parâmetros específicos de um instrumento.
■
as teclas PARAMETER não exercem qualquer função nos modos PRESET e CHAIN.
13. Com as teclas VALUE + e –, pode aumentar ou reduzir o valor actual do display
■
no modo PRESET, servem para navegar entre os pré-ajustes.
■
no modo EDIT, servem para alterar os valores dos parâmetros indicados.
■
em alternativa, pode também utilizar as teclas UP / DOWN da interface opcional da guitarra.
14. A tecla ENTER serve para confirmar as acções de gravação e cópia, bem como para abrir os submenus.
A existência de um submenu é sinalizada por 2-3 pontos no nome do parâmetro. Pode sair dos
submenus, a qualquer momento, premindo a tecla EXIT.
15. A tecla EXIT permite sair de um submenu. Se a premir várias vezes, regressará ao modo Preset. Esta
tecla serve também para interromper uma acção de gravação ou de cópia.
16. POWER ON/OFF: interruptor de rede para ligar/desligar o AXON. Quando o AXON é ligado, acende-se o
LED PRESET e o LCD.
12
AXON AX 100 MKII V. 2.0 (Português)
Parte traseira
1.
SOUNDBOARD RIGHT (MONO): por esta tomada é emitido o sinal de som mono. Se a tomada contígua
(2) também estiver ocupada, actua como canal direito do sinal estéreo.
2.
SOUNDBOARD LEFT (STEREO): por esta tomada é emitido o sinal estéreo em caso de inserção de um
jaque estéreo. Se for utilizado um jaque mono, actua como canal esquerdo do sinal estéreo.
3.
Tomada de ligação MIDI IN: nesta tomada de entrada, o AXON recebe as ordens para mudar de
programa, bem como os dados System Exclusiv e os dados do controlador. Em alternativa, é possível
enviar directamente todos os dados MIDI de entrada à placa de som, através do ajuste GLOBAL LOCAL
OFF. Esta é a aplicação típica em conjunto com um sequenciador.
4.
Tomada de ligação MIDI THRU: todos os dados recebidos através de MIDI IN são emitidos por esta
tomada sem sofrer qualquer alteração.
5.
Tomada de ligação MIDI OUT: todos os dados MIDI gerados pelo seu AXON AX100 MKII são emitidos
por esta tomada.
6.
EXP. PEDALS, EXP1: aqui pode conectar um apoia-pé e atribuir-lhe um controlador MIDI no menu, com
PRESET – EDIT- WHEEL CNTL – EXP1. Os apoia-pés permitem manipular particularmente bem os
efeitos de volume, modulação ou filtro. Dado que o AXON também é compatível com os controladores
NRPN/RPN (= Non Registered Parameter Number / Registered Parameter Number), pode atribuir os
controladores Midi #6 ou #38 aos apoia-pés e conseguir, assim, uma área de aplicação extremamente
variada, como nenhum outro aparelho desta categoria lhe poderia oferecer.
7.
EXP. PEDALS, EXP2: mesma função que o EXP1
8.
SWITCH PEDALS, CHAIN: no modo Chain, o interruptor de pé conectado permite-lhe aceder a uma
sequência de pré-ajustes, previamente programada por si.
9.
SWITCH PEDALS, HOLD: conecte aqui o interruptor de pé incluído no volume de fornecimento, para
activar um dos modos de sustain programáveis, como o COMMON, SEPARATE, LAYER,
ARPEGGIATOR e CONTROL.
10. POWER: conecte aqui a ficha de rede fornecida.
11. GUITAR OUTPUT: o sinal do captador de som da sua guitarra pode passar pelo cabo da interface de 13
pinos e sair por esta tomada sem qualquer alteração. Para evitar zumbidos, em caso de utilização
simultânea de sintetizador e sinal de guitarra original, deverá sempre enlaçar o sinal da guitarra através
do cabo de 13 pinos e retirá-lo da parte de trás. A interface PU 100 e AIX101/103 contém uma entrada
de mini-jaque, à qual poderá conectar o sinal de saída da sua guitarra, com o auxílio do cabo de conexão
fornecido.
AXON AX 100 MKII V. 2.0 (Português)
13
Os modos de funcionamento do AXON AX 100 MKII
As diversas possibilidades que o seu AXON lhe oferece requerem, igualmente, um grande número de
parâmetros que pode modificar de acordo com os seus interesses. Para que consiga situar-se rapidamente
na estrutura de comando, são feitos, em seguida, alguns esclarecimentos relativamente à interface de
utilizador.
Para uma melhor compreensão, as funções de comando do AXON estão divididas em quatro modos ou
secções diferentes, que podem ser seleccionados através das teclas de pressão situadas na parte frontal.
Cada um destes modos (GLOBAL, PRESET, UTILITY, CHAIN) contém uma série de parâmetros que, depois
de premir a respectiva tecla, pode chamar para o display através das teclas PARAMETER+/-.
A tecla PARAMETER + permite aceder ao parâmetro seguinte. Com a tecla PARAMETER -, chama-se o
parâmetro anterior. Os valores dos parâmetros individuais podem ser alterados com as teclas VALUE +/-; a
tecla VALUE + permite aumentá-los e a tecla VALUE -, diminuí-los. Para prevenir uma tenossinovite aguda,
as teclas VALUE +/- estão concebidas com uma função de aceleração temporal. Se pretender acelerar o
processo de contagem, mantenha as duas teclas premidas simultaneamente (+ e -) durante a contagem no
sentido ascendente ou descendente.
Alguns parâmetros incluem os denominados submenus que contêm outros parâmetros. A existência de um
destes submenus é assinalada com pontos no final do nome do parâmetro. Utilize a tecla ENTER para mudar
para este submenu. Com as teclas PARAMETER +/-, pode aceder novamente aos diferentes parâmetros
dentro do submenu. A tecla EXIT permite-lhe regressar ao parâmetro inicial. Com a tecla EXIT, também pode
aceder novamente ao modo Preset, o modo padrão do AXON.
Modo Global
Os parâmetros globais incluem todos os parâmetros de nível superior, como, p. ex., informações sobre os
canais MIDI, o instrumento utilizado, a afinação de referência e a sensibilidade de entrada de cada corda.
Antes de utilizar o AXON pela primeira vez, deverá verificar alguns parâmetros globais, para que o AXON
funcione na perfeição com o seu instrumento.
Modo Preset
Aqui encontra todos os parâmetros de que o AXON necessita para gerir os pré-ajustes individuais. O modo
Preset é o modo mais abrangente do sistema, contendo numerosas opções de divisão e de efeitos. Se não
estiver em nenhum dos outros modos, este estará sempre activo.
Modo Utility
Neste modo, encontra um grande número de configurações para sequências de bateria. Além disso, tem à
sua disposição funções para carregar e memorizar, via MIDI (SYSEX), com as quais poderá armazenar no
seu computador e gerir um grande número de ajustes de parâmetros do seu AXON. No entanto, tudo é ainda
mais fácil com o editor fornecido juntamente ;-)
Chain Mode
Com os parâmetros do modo Chain, é possível predefinir cadeias pré-ajustadas, que possibilitam o acesso a
pré-ajustes ordenados por estilo durante uma actuação ao vivo.
ATENÇÃO: para uma melhor compressão, a divisão com editor de software está configurada de forma algo
diferente. Aí encontram-se as áreas: Global, Presets, Arpeggiator/Sequencer, Chains, CC Defaults, MIDI
Mapping e About.
14
AXON AX 100 MKII V. 2.0 (Português)
O editor do computador
O editor fornecido juntamente oferece o acesso directo no ecrã a todos os parâmetros do AXON AX 100 MKII.
Tudo o que precisa é de um computador (PC ou MAC) com uma interface MIDI (na maioria dos casos,
integrada na placa de som), com uma entrada e uma saída.
Instalação em Windows
■
Depois de ter introduzido o CD AXON fornecido na unidade, é automaticamente executado o software de
arranque automático. Se o arranque automático não for efectuado, execute-o manualmente, fazendo um
duplo clique em "Autorun.exe", situado no directório de raiz do CD.
■
Seleccione o idioma desejado e "Editor AXON" no menu seguinte. O assistente de instalação abre-se.
■
Este informa que o sistema está pronto para instalação.
■
Na janela seguinte define-se o destino da instalação. Se preferir uma outra pasta, seleccione "Alterar".
■
A instalação conclui-se com "Terminar".
■
Para iniciar o software, vá a Iniciar \ Programas \ TerraTec \ AXON AX 100 \ Editor AX 100.
Instalação em MAC OS X
No CD, em Editor\MAC, poderá encontrar os ficheiros de imagem:
■
AXON_AX_100_MKII_Editor_PPC_Vx.x.x.dmg (G4/G5 OS 10.3)
■
AXON_AX_100_MKII_Editor_Universal_Vx.x.x.dmg. (G4/G5/Intel OS 10.4 ou versão superior)
Seleccione a imagem correspondente ao seu sistema, fazendo duplo clique, e copie o programa aí incluído
para a sua pasta de programas.
Depois disso, o editor fica instalado no seu sistema, podendo ser acedido e iniciado através de
Sistema\Programas.
Conexão
Para poder trabalhar com o editor, deverá conectar o AXON AX 100 MKII a uma interface MIDI bidireccional,
ou seja:
■
MIDI IN AXON com MIDI OUT da sua interface e
■
MIDI OUT AXON com MIDI IN da sua interface.
Depois de efectuada a conexão, seleccione no editor, em Global – "PC MIDI I/O devices“, as portas MIDI do
seu computador às quais o AXON está conectado, e clique, de seguida, em "Connect". Surge um breve
PopUp e, na caixa por baixo de AXON Connection, pode ler-se "Connected to AX 100 MKII Version x.xx“. O
editor está agora totalmente operacional, sendo assim possível "comandar à distância", em tempo real, todos
os parâmetros do AXON AX 100 MKII e ouvir imediatamente o resultado.
AXON AX 100 MKII V. 2.0 (Português)
15
Indicações gerais para comando do editor
Na maioria dos casos, as funções são idênticas ao comando do aparelho. Através da utilização de um
computador, estão, no entanto, também disponíveis outras possibilidades úteis.
Página Global - Load all settings / Save all settings
Com estes interruptores, pode memorizar todas as configurações do aparelho em formato de ficheiro SysEX
(Save all settings) e repô-las posteriormente (Load all settings). Isto faz sentido antes de uma actualização de
firmware ou pode ser utilizado, de modo geral, como protecção.
Página de Pré-ajustes – Get Preset / Store to
Com “Get Preset” é activado o pré-ajuste seleccionado no menu Drop-down; com "Store to", o pré-ajuste
pode ser guardado permanentemente numa das primeiras 128 posições de memória no AXON AX 100 MKII.
Seleccione o número para memorizar o pré-ajuste no lado direito do menu Drop-down, junto ao botão "Store
to".
Página de Pré-ajuste – Load from Disk / Save to Disk
Para guardar pré-ajustes individuais no disco rígido, utilize o botão "Save to Disk". É criado um ficheiro com
uma extensão .axp, o qual pode ser transmitido novamente para o aparelho através da tecla "Load from Disk".
Deste modo, pode, p. ex., trocar confortavelmente pré-ajustes criados por si com outros utilizadores do
AXON.
Outros
■
Funções que não estejam disponíveis devido à configuração actual são realçadas a cinzento.
■
As inscrições podem variar em função das configurações, p. ex. Pickcontrol/DynControl.
16
AXON AX 100 MKII V. 2.0 (Português)
Actualização de firmware
Para actualizar o firmware do AX 100 MKII, proceda do seguinte modo:
1.
Instale a versão mais recente do editor e guarde todas as configurações no seu computador.
2.
Prima as teclas "PRESET" + "UTILITY" + "EDIT" enquanto liga o AX 100 MKII. No display aparece:
3.
O AX 100 MKII encontra-se agora no modo de actualização; pode soltar as teclas. Aguarde até aparecer
a mensagem seguinte.
4.
Inicie o software de edição do AXON AX 100 no seu computador.
5.
Certifique-se de que uma porta MIDI Out do seu computador está conectada ao AX 100 MKII. Seleccione
o respectivo "PC MIDI out device" na página "Global" do editor.
6.
Prima "Actualização Firmware". Abre-se uma caixa de diálogo para selecção do ficheiro. Seleccione o
ficheiro de actualização pretendido (um ficheiro com extensão .axu) e prima "Abrir".
7.
É-lhe agora perguntado se pretende actualizar o firmware no chamado "SLOW Mode". Por regra, tal não
é necessário, pelo que pode responder negativamente à pergunta. No entanto, se tiver problemas com a
actualização, tente efectuá-la no modo SLOW. Neste modo de transferência, os dados são enviados um
pouco mais lentamente. Isto só se aplica à actualização num PC.
8.
No display do AXON aparece uma barra de progresso.
9.
Aguarde até o processo de carregamento estar concluído. No display do AXON aparece por breves
instantes:
10. Aguarde até que a eliminação esteja concluída. No display do AXON aparece agora:
11. Por fim, o AXON é reiniciado automaticamente com o novo firmware.
12. ATENÇÃO: se tal não suceder, deverá reiniciar o AXON manualmente. Aguarde, no entanto, até que a
barra de progresso esteja completa; caso contrário, os dados do módulo de memória poderão não estar
ainda correctamente carregados, o que originará uma falha total do aparelho. Pode reiniciar o sistema
com segurança aprox. 30 segundos depois de todos os 16 segmentos da barra de progresso estarem
preenchidos.
AXON AX 100 MKII V. 2.0 (Português)
17
Global Mode
Global Parameter
Os parâmetros globais incluem todos os parâmetros de nível superior, como, p. ex., informações sobre os
canais MIDI, o instrumento utilizado, a afinação de referência e a sensibilidade de entrada de cada corda.
Pode efectuar em separado algumas configurações para cada instrumento que deseje utilizar com o seu
AXON. Antes da primeira utilização, estas configurações devem ser verificadas e, se necessário, adaptadas.
Só assim poderá garantir que o AXON funcionará na perfeição com o seu instrumento.
O modo Global activa-se premindo-se a tecla GLOBAL na parte frontal do seu AXON. O estado é indicado
pelo LED vermelho, situado à esquerda junto à tecla GLOBAL.
Basic Channel
Canal MIDI básico (1 – 16) As informações MIDI, geradas pelo AXON a partir das vibrações das cordas da
guitarra, devem ser transmitidas, de algum modo, ao módulo de som ou ao instrumento MIDI. Idealmente
(consultar STRING MODE SEPARATE), seria atribuído um canal MIDI a cada uma das cordas. Isto apresenta
como vantagem o facto de a avaliação de cada corda ser efectuada separadamente. P. ex., ao esticar uma
corda, isso só influencia o canal que lhe está atribuído. De outro modo, o estiramento da corda afectaria
também as frequências de som das outras cordas, o que, por regra, se afigura como indesejável. Com o
BASIC CHANNEL, introduza agora o primeiro dos 6 canais MIDI. Todos os outros canais são registados
automaticamente por ordem ascendente. Se, por exemplo, seleccionar um "1", os canais 1 a 6 são
reservados pelo AXON. O valor 5 reservaria os canais MIDI 5 a 10 e o valor 11 faria o mesmo aos canais 11
a 16. De série, encontra-se predefinido em valor 1.
18
AXON AX 100 MKII V. 2.0 (Português)
Hold Channel
Canal MIDI de sustain (1 – 16) Enquanto que o "BASIC CHANNEL" reserva seis canais MIDI para
execuções normais, o HOLD CHANNEL permite-lhe determinar o primeiro dos 6 canais MIDI seguintes
(sucessivos), utilizados para efeitos de sustain, tais como SEPARATE, LAYER e ARPEGGIO. É importante
ter em atenção que os canais básicos e de sustain não se podem intersectar. Assegure-se, por isso, de que
existem, no mínimo, seis canais MIDI entre os canais básicos e de sustain. O valor standard deste parâmetro
é 11, reservando, por isso, os canais MIDI 11 a 16.
Sequencer Channel (SEQ CHANNEL)
Canal MIDI para sequências de bateria da placa de som (1 – 16) A saída das sequências de bateria é feita
por um canal MIDI à parte, ajustável com este parâmetro. Neste contexto, assegure-se de que o SEQ
CHANNEL não se intersecta com os canais BASIC e HOLD e de que reserva um canal MIDI livre para o
sequenciador de bateria. De série, este parâmetro ocupa o canal MIDI 10.
Sequencer MIDI Ports (SEQPORTS)
Saídas MIDI do sequenciador (MIDI OUT e / ou placa de som) Aqui pode definir as saídas para as quais o
sinal MIDI do sequenciador interno de bateria deverá ser enviado. Pode escolher entre a MIDI Out na parte de
trás do AXON e / ou a placa de som interna.
Pitchbend Range (PBEND RANGE)
Margem de valores do Pitch bend (OFF, 1 – 24) Uma técnica frequentemente utilizada pelos guitarristas é o
estiramento das cordas (Bending) e o fazer entrada (Sliding) das notas.O AXON utiliza a instrução MIDI
Pitchbend para transmitir estes efeitos. Tal como sucede com a PitchWheel de um teclado, é realizado um
seguimento da frequência do som da última nota tocada, sem se efectuar uma nova pulsação. Para que o
módulo de som ou um instrumento MIDI conectado possa reproduzir correctamente as alterações na
frequência do som, é necessário que as margens de valores estejam bem sintonizadas entre si.
O valor apresentado indica o número máximo de passos de semitom que podem ser retocados com o
Pitchbend. Ajuste este valor para 12 (uma oitava). Para os baixos, recomendamos um ajuste a 24.
O valor OFF desactiva o Pitchbend e provoca a criação de semitons cromáticos durante a utilização da
técnica Bend ou Slide.
AXON AX 100 MKII V. 2.0 (Português)
19
Resend Pitchbend Range (SND PBENDRG)
Envio da margem do Pitchbend (ON/OFF) Se desejar que o seu instrumento MIDI conectado permita
configurações diferentes da margem do Pitchbend para cada pré-ajuste, deverá ajustar este parâmetro para
ON. Neste caso, depois de cada ordem de mudança do programa, o AXON envia as configurações do
Pitchbend necessárias ao instrumento MIDI. Se o seu instrumento MIDI guardar a margem do Pitchbend de
forma global, ajuste este valor para OFF.
Local Mode
Modo de funcionamento local (ON/OFF)
ON: é o tipo de funcionamento interno standard do seu AXON. As vibrações das cordas, recebidas pela
tomada de 13 pinos, são convertidas em sinais MIDI e enviadas ao módulo de som incorporado e à tomada
MIDI Out. As instruções de mudança de programa recebidas (via MIDI IN) permitem aceder aos pré-ajustes
AXON programados. Deste modo, é também possível activar instrumentos MIDI adicionais. Deve seleccionar
este ajuste quando não estiver a utilizar qualquer sequenciador para activar o AXON. É o caso,
predominantemente, nas actuações ao vivo.
OFF: se pretender controlar o AXON através de um sequenciador ou de um software de gravação MIDI
juntamente com outros aparelhos MIDI, pode desactivar o modo de funcionamento local. O módulo de som
integrado do seu AXON comporta-se como um expansor MIDI comum. Neste caso, no entanto, deixa de ser
possível seleccionar os pré-ajustes do AXON através da tomada MIDI IN. Ainda assim, pode naturalmente
continuar a alternar entre os pré-ajustes do AXON através das teclas de comando. Todos os dados MIDI,
gerados pelo AXON durante a execução, são emitidos exclusivamente pela tomada MIDI OUT. Para tal,
conecte a tomada MIDI OUT do sequenciador à tomada MIDI IN do seu AXON e active a função de eco ou
monitor do sequenciador. O sequenciador faz passar os dados MIDI recebidos pela tomada MIDI OUT e
envia-os ao módulo de som interno. Tenha em atenção que o sequenciador está configurado de forma a
enviar todos os dados MIDI pelos mesmos canais dos quais os recebeu.
Uma vez ligado o AXON, o LOCAL MODE está sempre em ON. Se ajustar o parâmetro para OFF, este modo
só estará activo até que o aparelho seja desligado.
Atenção: esta função não está disponível no editor de software, dado que o editor só funciona no modo
LOCAL ON!
Tune Base
Afinação básica (-99 ... +99) Unidade: cem corresponde a 1/100 de semitom Todas as notas MIDI
geradas pelo AXON baseiam-se numa afinação de referência de 440 Hz, mais um desvio que pode configurar
neste parâmetro. Se os outros músicos tocarem instrumentos de difícil afinação (p. ex., piano), o melhor será
adaptar o seu AXON a esta situação. Se a afinação de referência não for de 440 Hz, recomendamos o
20
AXON AX 100 MKII V. 2.0 (Português)
seguinte procedimento: afine de ouvido, cuidadosamente, a corda aberta em Lá ao instrumento em questão
(p. ex., piano). De seguida, prima a tecla ENTER. No display aparece o texto: "PICK THE OPEN A STRING".
Toque agora com a corda aberta em Lá. O seu AXON analisa as vibrações recebidas e ajusta
automaticamente o parâmetro Tune Base ao valor correcto. Se tiver conhecimento do valor exacto, pode
também, naturalmente, introduzi-lo com as teclas VALUE +/-. Depois disso, afine as restantes cordas da
guitarra com o dispositivo de afinação integrado no seu AXON. Se tocar sozinho, deverá ajustar este
parâmetro para 0.
Guitar Number (GUITAR NO)
Display do AX 100 MKII
Configurações básicas da guitarra (1 ... 8) Para que o seu AXON funcione na perfeição com a sua guitarra,
deverá efectuar diversas configurações básicas relativamente à sensibilidade e a outros parâmetros. Estes
ajustes dependem das características e do modelo da guitarra e podem ser completamente diferentes para
outros instrumentos. No entanto, dado que pode memorizar até oito configurações básicas, não necessitará
de efectuar sempre de novo as alterações necessárias aos parâmetros, podendo simplesmente activá-las
premindo um botão. Para tal, precisará apenas de seleccionar o respectivo número de pré-ajuste da guitarra.
Os ajustes necessários estão sempre à mão: para navegar pelos respectivos parâmetros e para os alterar,
accione a tecla ENTER. Utilize as teclas PARAMETER +/- para seleccionar as funções individuais. Os valores
podem ser alterados com as teclas VALUE +/-. Dentro desta configuração básica, o seu AXON põe à sua
disposição um vuímetro na primeira linha do display. A posição das barras oscilantes corresponde à posição
de cada uma das cordas. Em função da força da pulsação e das configurações relativas à sensibilidade das
cordas, a barra oscilará com maior ou menor intensidade. No editor de software, é possível seleccionar os
oito pré-ajustes da guitarra para serem editados, através de cursores de registo.Por outro lado, a selecção
permanente é feita através da caixa de selecção "Guitar Number".
Instrument Type (INPUT TYP)
Tipo de instrumento (GUITAR, BASS, VIOLIN, CELLO) Neste ponto, especifique se o instrumento por si
utilizado é uma guitarra, um baixo, um violino ou um violoncelo. Isto é de especial importância para a
atribuição das cordas aos canais MIDI por si predefinidos.
AXON AX 100 MKII V. 2.0 (Português)
21
Pickup
Sistema de captação de som (MAGNETIC, PIEZO) Seleccione aqui o sistema de captação de som
utilizado. A posição MAGNETIC corresponde ao modo normal, p. ex., em caso de utilização da interface
GUITAR AIX 101. Trata-se, neste caso, de um captador de som magnético. Por outro lado, a posição PIEZO
permite-lhe utilizar captadores de som polifónicos Piezo no seu aparelho. Devido ao seu modo de
funcionamento, os captadores de som Piezo conservam o som natural das guitarras com caixa de
ressonância, tendo sido especialmente desenvolvidos para guitarras acústicas. Uma das vantagens
importantes deste tipo de captador de som montado de modo oculto na travessa é o facto de permitir ao
guitarrista utilizar também cordas de nylon, muito comuns nas guitarras de concerto.
Note Off Limit
Valor limite de nota off (2 – 30) Ao contrário do que sucede num teclado, onde a extensão de uma nota é
definida no momento em que se solta a tecla, a corda de uma guitarra continua a vibrar até que o som se
extinga ou a própria corda pare. Assim, a duração da extinção do som depende, sobretudo, das
características e do modelo da guitarra, bem como das cordas utilizadas. Desta forma, algumas guitarras têm
um som mais percussivo, enquanto outras apresentam um maior "sustain" e o seu som é mais prolongado.
Este fenómeno é representado sob a forma de uma curva envolvente temporal, na qual o volume ou os
valores de amplitude apresentam uma tendência progressiva para o 0. Através da definição de um valor limite
dentro da curva envolvente, é possível controlar o tempo até à extinção da nota. Quanto mais alto for este
valor, mais rapidamente é enviada uma instrução MIDI de nota off ao instrumento MIDI. Por outro lado,
valores inferiores provocam uma retenção mais prolongada da nota tocada. Deste modo, é possível adaptar
perfeitamente o AXON às características da sua guitarra.
Trigger Level
Valor limite de activação (0...9) Neste parâmetro, poderá predefinir o valor limite de resposta para a sua
técnica de execução, que desencadeará uma nota no seu instrumento MIDI. Um valor reduzido significa que,
mesmo com uma pulsação fraca, é activada uma instrução "Note on". Por outro lado, um valor elevado
necessita de uma pulsação mais forte. Dedique algum tempo a experimentar os diversos valores, para que
encontre a configuração mais adequada às suas necessidades.
Instrument Tuning (INPUT GUIT.TUNE)
Afinação do instrumento (+/- três oitavas) Dado que o AX 100 MKII é capaz de transpor a saída de som
MIDI para qualquer afinação imaginável, ele deverá saber qual a afinação do instrumento conectado, visto
que muitos parâmetros dependem da "verdadeira" afinação do instrumento. Para o efeito, ajuste nesta opção
22
AXON AX 100 MKII V. 2.0 (Português)
de menu a verdadeira afinação para cada corda. As afinações padrão estão configuradas de fábrica, pelo
que, se a afinação do seu instrumento for idêntica, não deverá proceder a qualquer alteração nesta opção.
Através do editor de software pode carregar afinações pré-ajustadas e também memorizar as suas próprias
criações. Deste modo, é guardado um ficheiro com extensão .axt no directório Tuning, na pasta de programas
do editor.
Sensitivity
Sensibilidade de entrada para guitarra: E6 ... E1 ou baixo: B6 ... C1 (8 ... 64) Aqui poderá passar por
todas as cordas do seu instrumento, utilizando as teclas PARAMETER +/-, e atribuir um valor correspondente
de sensibilidade de entrada. Os valores mais altos implicam uma maior sensibilidade. Tenha em atenção que
o AXON é muito sensível a sobreexcitações, como qualquer aparelho electrónico que processe sinais áudio
de forma digital. De qualquer modo, não deverá activar o AXON de forma demasiado suave. Na maioria dos
casos, deverá aumentar um pouco a sensibilidade das cordas mais finas, para obter um resultado global
equilibrado. Em caso de utilização de um baixo, e por motivos de compatibilidade, o seu AXON parte sempre
de um baixo de seis cordas. Se o baixo utilizado tiver menos cordas, como sucede na maioria dos casos,
poderá simplesmente ignorar os parâmetros relativos às cordas não existentes.
O botão esquerdo no editor concentra todos os Slider, podendo estes ser simultaneamente movimentados.
Wheel Controller (WHEELCNTRL)
Potenciómetro do controlador na Pickup (ON/OFF) Se a Pickup utilizada não tiver um potenciómetro,
especifique-o aqui; caso contrário, o AXON não receberá os valores correctos e não funcionará devidamente.
De qualquer modo, isto só ocorre se for acrescentada posteriormente uma Pickup Piezo, dado que tanto o
AXON PU 100, AIX 101, como o 103 dispõem de um potenciómetro.
Pedal Sensitivity (PEDALSENS)
O AXON é compatível com quase todos os pedais disponíveis no mercado. No entanto, dado que nem todos
os pedais são conectados da mesma forma, esta opção de menu permite adaptar o AXON AX 100 MKII a um
pedal específico: em primeiro lugar, seleccione EXP1 ou EXP2 com as teclas VALUE. Prima, então, ENTER
para aceder ao submenu, coloque o respectivo pedal na posição mínima e confirme com ENTER. Depois, o
pedal deverá ser colocado na posição máxima, seguindo-se novamente a confirmação com a tecla ENTER. O
AXON está agora adaptado ao pedal.
Esta função não está disponível no editor de software.
AXON AX 100 MKII V. 2.0 (Português)
23
CC Defaults
Valores de reposição do controlador A utilização das diversas possibilidades de controlo das funções
Wheel e Pick Control requer uma reposição exacta dos controladores MIDI utilizados nos respectivos valores
padrão (p. ex., após uma mudança de pré-ajuste). Normalmente, este valor corresponde a 0. Há, no entanto,
excepções. Por exemplo, a placa de som prevê um valor padrão de 64(40h) para os controladores 71..74,
dado que estes controladores são utilizados como offset. Uma vez que existe um grande número de
controladores disponíveis, que cada fabricante utiliza segundo as suas conveniências, o seu AXON oferecelhe a possibilidade de especificar os valores predefinidos de todos os controladores disponíveis. Prima a tecla
ENTER para aceder ao submenu.
Na primeira linha, é indicado o controlador, incluindo a sua designação. Na segunda linha, aparece o
respectivo valor predefinido em formato hexadecimal. Inicialmente, o cursor encontra-se na primeira linha,
enquanto recupera o controlador desejado no display através das teclas VALUE +/-. Prima a tecla
PARAMETER + para deslocar o cursor para a segunda linha e altere, com as teclas VALUE +/-, o valor
predefinido do controlador indicado. Os valores ajustados são guardados na memória do AXON. Nesta tabela,
já vêm registados provisoriamente os valores padrão. Todos os controladores reservados segundo a
especificação MIDI receberam, da nossa parte, um valor padrão. Se necessário, consulte o manual de
instruções do seu gerador de som MIDI, para fixar o valor do controlador utilizado no valor recomendado pelo
fabricante.
Para uma melhor compreensão, disponibilizamos uma página específica sobre este assunto no editor de
software:
24
AXON AX 100 MKII V. 2.0 (Português)
MIDI Mapping
Instruções de mudança de programa As instruções recebidas pelo seu AXON no Basic Channel actual
podem ser atribuídas a quaisquer pré-ajustes do AXON, com a ajuda desta tabela de atribuições (Mapping).
Prima a tecla ENTER:
Na primeira linha do display é agora indicado o número do programa que o seu AXON recebe. Na segunda
linha, aparece o respectivo pré-ajuste para o qual se vai mudar. Segundo a configuração padrão, uma
instrução de mudança de programa selecciona o pré-ajuste AXON com o mesmo número de programa. Para
alterar esta configuração, utilize as teclas PARAMETER +/- para alternar entre as duas linhas, e as teclas
VALUE +/- para alterar o respectivo valor. Estas entradas são guardadas automaticamente na memória, pelo
que não é necessário gravá-las. Como sempre, pode sair deste submenu premindo a tecla EXIT.
Também a este respeito poderá encontrar uma página específica no editor:
AXON AX 100 MKII V. 2.0 (Português)
25
Preset Mode
O modo Preset está activo sempre que nenhum dos outros modos tenha sido activado. Quando se sai de um
outro modo, muda-se automaticamente para o modo Preset. O estado é indicado por um LED aceso, situado
à esquerda da tecla PRESET, no painel frontal do aparelho. Na linha superior, o display apresenta o nome do
pré-ajuste e o número de posição de memória; na linha inferior, é apresentado um dispositivo de afinação e a
configuração básica do instrumento utilizado (neste caso, GM1 = guitarra com Pickup magnética, posição de
memória 1).
.
No editor de software, a área de pré-ajuste apresenta-se do seguinte modo:
Preset Parameter
Os parâmetros de pré-ajuste incluem todos os parâmetros de que o AXON necessita para gerir um pré-ajuste.
Um pré-ajuste é um ambiente de execução predefinido pelo utilizador e acessível a qualquer momento, no
qual se pode especificar um grande número de configurações para um determinado comportamento de
execução e de som característico. Tem a possibilidade de chamar até 128 pré-ajustes programáveis de
complexidade variável. O grau de complexidade de um pré-ajuste é da sua responsabilidade. Poderá, p. ex.,
dividir as cordas da sua guitarra num máximo de 12 zonas de divisão totalmente distintas, combinando-as
arbitrariamente. Cada uma destas divisões pode conter uma infinidade de efeitos e parâmetros de execução,
sem manter qualquer relação com as outras.
Chamada de pré-ajustes
Para chamar os diferentes pré-ajustes, prima as teclas VALUE +/-. Pode também utilizar, para o mesmo
efeito, as teclas UP/DOWN da interface da guitarra ou a tecla "Get Preset" no editor.
26
AXON AX 100 MKII V. 2.0 (Português)
Dispositivo de afinação da guitarra e instrumento
Na configuração padrão (consultar o Utility Mode, display), a metade inferior do display apresenta um
dispositivo de afinação da guitarra, com o qual pode controlar a afinação correcta do instrumento. É
importante que a afinação da guitarra esteja dentro de uma determinada tolerância, para que o AXON possa
reconhecer os valores correctos das notas MIDI. Afine todas as cordas até que o traço sobre a seta se
encontre no centro da escala. Se o parâmetro Tune Base estiver ajustado a 0, a seta central corresponde a
uma calibração de afinação de 440 Hz. Se, por algum motivo, não for possível tocar a guitarra com a afinação
básica de 440 Hz (p. ex., se estiver a tocar com mais músicos), poderá também afinar o AXON e a guitarra
através do Tune Base (consultar Global Parameter). Neste caso (acordo prévio), a posição central
corresponderá ao valor assim ajustado.
As abreviaturas em baixo, à direita, indicam qual o instrumento seleccionado, com que Pickup e para que préajuste, e têm o seguinte significado:
Pickup / Instrumento Guitar
Bass
Violin
Cello
Magnetic
GM
BM
VM
CM
Piezo
GP
BP
VP
CP
Programação de pré-ajustes
Se o seu AXON estiver em PRESET MODE, prima a tecla EDIT para programar ou editar os pré-ajustes
específicos. O gráfico que aparece agora na parte inferior do display simboliza a zona de divisão actual no
pré-ajuste 1 "Grand Piano". Neste pré-ajuste, existe apenas uma área de execução, razão pela qual está
seleccionado o gráfico completo.
Para esclarecer melhor o conceito da zona de divisão, vamos, de seguida, analisar mais aprofundadamente
as possibilidades de divisão do seu AXON. Por divisão entende-se a subdivisão da área de execução de um
instrumento em duas ou mais zonas independentes. O seu AXON disponibiliza-lhe as seguintes classes de
divisão:
String Split
Pode subdividir as seis cordas da guitarra em dois grupos, cada qual atribuído, p. ex., a um outro som do
sintetizador. Pode, por exemplo, atribuir as cordas graves de Mi e Lá a uma guitarra baixo e ocupar as
restantes cordas com uma nota Mi de piano. Cabe-lhe a si decidir em que corda a divisão será efectuada.
AXON AX 100 MKII V. 2.0 (Português)
27
Fret Split
Outra possibilidade é subdividir o braço da guitarra em dois grupos de trastes, para que, independentemente
da corda tocada, se oiça numa zona do braço um som de sintetizador e na outra zona um som diferente.
Cabe-lhe a si decidir a posição do traste em que pretende efectuar o split.
Pick Split
A área da guitarra entre a travessa e o traste superior, onde normalmente se dedilha ou toca, pode ser
subdividida, no máximo, em três secções. A largura de cada secção não está especificada, podendo ser
definida livremente. Esta função permite utilizar sons totalmente diferentes, dependendo do facto de se tocar
perto do braço, na posição central ou perto da travessa.
Combinação de divisões
As três classes de divisão diferentes podem ser combinadas arbitrariamente. Assim, tem à sua disposição até
12 possibilidades de divisão distintas (2 zonas de String Split * 2 Fret Split * 3 Pick Split). Dado que pode
escolher livremente os diferentes pontos de divisão dentro desta combinação, as possibilidades daí
resultantes são múltiplas.
Selecção das zonas de divisão
Certifique-se de que o AXON se encontra no modo Preset (LED Preset aceso na parte frontal) e seleccione o
pré-ajuste 118 MS Synth. Prima, então, a tecla EDIT no painel frontal. Na metade inferior do display, aparece
um pequeno gráfico de ajuda, que simboliza a área de execução da sua guitarra.
O triângulo situado no lado direito representa a cabeça do braço da guitarra. Na extremidade esquerda,
encontram-se símbolos arredondados para três Pick Splits, que podem ser subdivididos em seis zonas
parciais através de uma String Split. A área entre os Pick Splits e a cabeça (ou seja, o braço) pode também
ser dividida, vertical e horizontalmente, em quatro zonas parciais, através de uma String Split e Fret Split.
Este gráfico permite representar cada uma das zonas de divisão possíveis sob a forma de barras
(seleccionado) ou enquanto representação invertida (não seleccionado). A variante mais simples é aquela em
que o pré-ajuste que está a ser editado nesse momento não apresenta qualquer divisão. Nesse caso, a barra
estende-se por toda a área de execução. Se o pré-ajuste apresentar uma String Split simples, a barra
ocupará a metade superior ou inferior conforme a zona de divisão activa nesse momento.
28
AXON AX 100 MKII V. 2.0 (Português)
No pré-ajuste 118, existe um total de quatro zonas de divisão. O braço é subdividido no 9º traste (Fret Split) e
as cordas são também subdivididas em duas zonas (E, A, d e g, b, e1). No gráfico superior, a zona de divisão
está seleccionada nas cordas g, b, e1 e nos trastes 1 – 8 e pode ser novamente editada premindo-se a tecla
ENTER.
Para navegar entre todas as zonas de divisão, prima agora as teclas VALUE +/-. Conforme a complexidade
do pré-ajuste, poderá obter até 12 zonas de divisão diferentes. Tente analisar quais as classes de divisão que
melhor combinam com o pré-ajuste por si seleccionado. Mesmo que, inicialmente, sinta algumas dificuldades,
rapidamente se irá habituar à representação das zonas de divisão. No próximo capítulo, estas são novamente
apresentadas em pormenor. Prima a tecla EXIT para regressar ao modo de execução normal.
Alteração dos parâmetros de divisão
Criação de zonas de divisão
Seleccione uma zona de divisão, como descrito no capítulo anterior, e prima a tecla ENTER. O texto SLCT
pisca à esquerda, junto ao gráfico.
O seu AXON aguarda que adopte a zona de divisão actual, premindo a tecla ENTER, ou que efectue
definições de divisão próprias. À excepção de ENTER e EXIT, todas as restantes teclas servem para
configurar uma zona de divisão qualquer. Para começar, contentamo-nos com uma String Split simples e
criamos uma barra contínua na metade superior da área de execução (sons mais graves); para o efeito, prima
as seguintes teclas: PRESET, STORE, EDIT, VALUE – e VALUE +.
Cada tecla representa uma zona parcial que se pode activar ou desactivar (premindo-a novamente). Active
todas as zonas da metade superior e desactive as que se encontram na metade inferior.
Outras possibilidades de divisão:
Fret Split simples
Pick Split
Combinação de String Split, Fret Split e Pick Split
AXON AX 100 MKII V. 2.0 (Português)
29
Divisão no editor de software
É activada uma divisão através do botão "+" na linha de divisão
Aparece a seguinte caixa de diálogo. Aqui pode seleccionar a classe de divisão desejada. Isto pode constituir
uma divisão. No entanto, pode também combinar várias divisões entre si:
Se, p. ex., for seleccionada uma String Split simples, tal é representado da seguinte forma:
A partir deste momento, os ajustes afectam apenas as 3 cordas graves. Se for efectuada uma mudança para
a divisão 2, a representação é invertida e os ajustes afectam as cordas agudas.
O botão "-" serve para apagar de novo o ponto de divisão. Aí, é possível conectar novamente uma zona
separada a outra zona.
Se premir o botão " – " numa divisão activa (aqui divisão 1), poderá juntar de novo as áreas de execução a
esta divisão. Para o efeito, basta activar a respectiva caixa de verificação e premir "OK".
30
AXON AX 100 MKII V. 2.0 (Português)
EDIT LAYER
Editar o layer Dentro de uma zona de divisão, poderá criar os chamados layers. Desse modo, poderá tocar
simultaneamente vários instrumentos ou activar, para além dos sons internos, outros geradores de som
externos com diferentes instruções de mudança de programa e dados do controlador. Podem ser criados até
quatro layers por zona de divisão, estando o número total de layers por pré-ajuste limitado a 12. Deve
também assegurar-se de que os canais MIDI utilizados não se intersectam. Dado que a norma MIDI apenas
prevê 16 canais, a placa de som só pode ser activada simultaneamente por dois layers, caso esteja em
Separate Mode (consultar página: X).
Premindo a tecla PARAMETER +, poderá definir o número de layers para a zona de divisão seleccionada
através das teclas VALUE +/-.
Para o efeito, utilizam-se os botões "+" e "-" na linha layer no editor.
Com a tecla PARAMETER –, acede de novo ao menu EDIT LAYER. Prima agora a tecla ENTER. Utilizando
as teclas PARAMETER +/-, podemos agora definir uma série de características de som para o nosso layer na
zona de divisão:
Selecção do instrumento
Neste ponto, é possível determinar os sons para o layer na zona de divisão. Os sons disponíveis estão
ordenados em grupos. À esquerda, encontra-se o grupo; à direita, o instrumento. Com as teclas VALUE +/-,
pode navegar pela selecção, e, através das teclas PARAMETER +/-, pode alternar entre o grupo e o
instrumento.
ATENÇÃO: conforme a configuração efectuada em Utility/Soundnames (GM, NUM ou WXT), é possível que
se visualize números e que não apareça qualquer nome directo. Isto sucede também na vista do editor de
software.
Adicionalmente, tem a possibilidade de introduzir directamente o número de mudança de programa e o
respectivo número de selecção de bancada como algarismo.
AXON AX 100 MKII V. 2.0 (Português)
31
Program change send (PROGRAM SEND)
Envio de instruções de mudança de programa (ON, OFF) Por vezes, faz sentido que o AXON não envie
qualquer instrução de mudança de programa, p. ex., em conjunto com um sequenciador de software. Pode
aqui desactivar esta função. Para o efeito, deverá desligar o botão Program no editor.
MIDI Output Channel
Canais MIDI (B/H, 1 – 16) Aqui, pode determinar os canais pelos quais deverão ser enviadas as informações
MIDI. Tal como referido anteriormente, é importante que os canais utilizados na mesma porta de saída dos
diferentes layers não se intersectem. B/H significa aqui Basic/Hold Channel. São, portanto, utilizados os
canais configurados de forma global. Tenha em atenção que o modo String configurado influencia os canais
MIDI. Consultar a página 39.
Para que não se perca totalmente a visão geral, são indicados no editor (à esquerda, junto ao braço, na
página dos pré-ajustes) os canais utilizados nesse momento para todas as 6 cordas.
De um modo geral, e em caso de dúvidas sobre o tema MIDI, gostaríamos de recomendar a Wikipedia na
Internet. Melhor descrição é impossível:
http://pt.wikipedia.org/wiki/MIDI
MIDI Output Ports
Portas de saída (MIDIOUT, SOUNDBOARD, MIDIOUT+SB, NONE) Esta opção de menu permite determinar
as portas de saída utilizadas para o layer.
Volume
Volume (OFF, 0 – 127) É possível atribuir um volume específico a cada layer na divisão, podendo ser aqui
efectuada a sua configuração. Utilizando as teclas Value +/-, ajuste o volume no nível pretendido. Na posição
"OFF", o AXON deixa de enviar qualquer informação relativa ao volume. No editor, esta função é exercida
pelo botão Volume.
32
AXON AX 100 MKII V. 2.0 (Português)
Transpose
Transposição (-36 ... +36) Este parâmetro permite transpor os tons em passos de semitom. Deste modo,
consegue produzir sons no seu instrumento MIDI que não seriam possíveis com a amplitude normal da
guitarra. No nosso exemplo, introduza aqui um valor de - 12 (- 1 oitava) para que o baixo se situe numa das
suas tonalidades características.
Quantize
Quantização do Pitchbend (AUTO, OFF, ON, TRIGGER) Com este parâmetro, pode definir se as alterações
da frequência do som na gama do Pitchbend ajustado devem ser seguidas com um Pitchbend uniforme ou
por passos (quantizados):
Auto: a quantização do Pitchbend é activada se tocar mais do que um som. Assim, os acordes são tocados
de forma exacta (sem Pitchbend), enquanto a quantização do Pitchbend se desliga novamente, por exemplo,
num solo single-note com bendings, Hammer On's, slides e técnicas de execução semelhantes.
Off: sem quantização, Pitchbend contínuo. Todas as alterações da frequência do som (estiramento das
cordas, Hammer On’s e outras técnicas de execução) são seguidas tanto quanto possível (consulte também
Global Parameter: Pitchbend Range).
On: quantização através de Pitchbend por passos. Uma alteração na frequência do som NÃO é seguida pelo
Pitchbend até ao passo de semitom seguinte, para que sejam emitidas novas frequências do som com um
Pitchbend descontínuo. O estiramento contínuo das cordas e outras técnicas de execução deixam, então, de
ser reproduzidas conforme esperado. Esta configuração é particularmente vantajosa para tocar acordes, uma
vez que ligeiras alterações da frequência do som, limitadas pela pressão variável exercida sobre a corda,
deixam de ter efeito.
Trigger: quantização através do novo comando Note On. Este valor desactiva completamente o Pitchbend e
provoca a criação de semitons cromáticos quando se utiliza bending ou sliding. Corresponde ao ajuste global
PBEND RANGE: OFF (consultar Global Parameter), mas apenas tem efeito na zona de divisão actual. Este
ajuste é especialmente adequado para o som de órgão ou de piano, que, de outro modo, soariam de um
modo muito artificial. No nosso exemplo, pode ajustar o parâmetro Quantize para AUTO. Só é válido, então,
para a divisão de baixos e permite aqui o estiramento das cordas (Pitchbend), enquanto o piano continuará a
produzir apenas semitons cromáticos.
Panorama (PAN POS)
Posição panorâmica (OFF, L15…L1, MID, R1…R15) Este parâmetro provoca o deslocamento do timbre
seleccionado para o instrumento MIDI na imagem estéreo. Os valores L15…L1 significam que o timbre actual
será mais deslocado na direcção do canal esquerdo; os valores R1…R15 deslocam mais o timbre na direcção
do canal direito. O valor MID corresponde à posição central. Para desligar a função Panorama, seleccione
"OFF".
AXON AX 100 MKII V. 2.0 (Português)
33
Pan Spread
Largura de panorama (-15 ... +15) Para evitar que todos os sons (até seis, no máximo) apareçam na mesma
posição estéreo que ajustou com o parâmetro PAN POS, deve utilizar este parâmetro para expandir os sons
ao longo da posição panorâmica. Por exemplo, configure o valor PAN POS para MID (posição central). Toque
a guitarra e, nesse momento, varie o valor PAN SPREAD. Lembre-se de que o instrumento MIDI tem de
processar as informações panorâmicas. Se necessário, consulte o manual de instruções do instrumento MIDI.
+15: sons graves à direita, parte superior esquerda no panorama
-15: sons graves à esquerda, parte superior direita no panorama
Reverb
Factor de reverberação (OFF, 0...127) Através deste parâmetro, pode definir o factor de reverberação do
som utilizado. Quanto maior o valor, maior reverberação será adicionada ao som original. Também este
controlador pode ser desactivado; para isso, seleccione o valor "OFF". Esta função pode ser desactivada no
editor através do interruptor Reverb.
Chorus
Proporção dos efeitos de coro (OFF, 0...127) Pode ajustar a intensidade do efeito através deste parâmetro.
Quando maior for o valor, mais intenso será o efeito que o instrumento MIDI adiciona ao som original. A
posição "OFF" não permite a passagem de nenhum dado do controlador.
Attack Time
Redução/prolongamento do tempo de resposta (OFF, 0...127) O tempo de resposta (Attack Time) é o
período de tempo desde o início de um som até que este atinja a sua intensidade máxima. O efeito deste
parâmetro é fortemente dependente do som utilizado nesse momento. Se tiver seleccionado um instrumento
de percussão como, p. ex., um piano, o tempo de resposta não pode ser mais reduzido, pois, neste caso, já
está no valor mínimo. Este parâmetro é muito útil em sons que se desenvolvem muito lentamente, como, p.
ex., os chamados sons de superfície ou sons "pad". Um valor de 64 significa que não existe alteração do
tempo de resposta pré-ajustado no instrumento gerador de som. Valores inferiores a 64 reduzem este
período; valores mais elevados, prolongam-no.
34
AXON AX 100 MKII V. 2.0 (Português)
Velocity Sensitivity (VEL SENSE)
Sensibilidade de pulsação (0 ... 127) Pode limitar a dinâmica do seu instrumento MIDI reduzindo o valor do
parâmetro ajustado. Numa situação extrema, com um valor 0, todos os sons tocados pelo instrumento MIDI
serão reproduzidos com o mesmo volume, independentemente da sua pulsação. A máxima dinâmica possível
é atingida com um valor de 127.
Velocity Offset (VEL OFFSET)
Compensação de pulsação (-64 ... +64) Se o seu instrumento MIDI soar demasiado baixo ou alto devido a
limitações no contorno dinâmico (consultar VEL SENSE) pode aumentar/reduzir novamente o volume total
com este parâmetro. Esta configuração é muito simplesmente ilustrada no editor de software através de um
gráfico.
Se a sensibilidade de pulsação for configurada para 0 e, simultaneamente, a compensação de pulsação para
–64, deixam de ser enviadas notas MIDI. Para isso, existe no editor a tecla "Send Notes". Isto pode, então,
fazer sentido quando se pretende controlar com o AXON um aparelho não gerador de som (p. ex., aparelho
de efeitos, mesa de mistura, etc.) apenas com controladores MIDI.
Pick Control
Controlador de pulsação (NO CONTROLLER, CONTRLxxx) Este submenu permite-lhe juntar o som actual
com o som de um dos diversos controladores MIDI. Uma vez que o AXON é capaz reconhecer a posição de
pulsação, é, assim, possível controlar selectivamente um efeito. Se, p. ex., ajustar o valor no controlador 1
(Modulation Wheel), pode simular a roda de modulação com a sua posição de pulsação num teclado.
Também pode obter outros efeitos interessantes, p. ex., com CTRL 74 (filtro) ou CTRL 10 (pan). Prima a tecla
ENTER e seleccione um controlador adequado com as teclas +/- Value.
AXON AX 100 MKII V. 2.0 (Português)
35
A função do controlador ser-lhe-á apresentada no display em linguagem clara. Se não especificar nenhum
controlador, é apresentado um traço horizontal nesta posição. Com os parâmetros seguintes, pode predefinir
a gama de valores adequada para o controlador utilizado. O efeito do controlador está limitado a uma zona de
divisão Pick Split. (O seu AXON pode ter, no máximo, três zonas de pulsação para as quais poderá,
teoricamente, utilizar três controladores de pulsação diferentes). Regra geral, para um efeito de controlo de
pulsação, não deverá utilizar Pick Splits adicionais. Por este motivo, ajuste ambos os parâmetros de préajuste PICKSPLIT1 e PICKSPLIT2 para 0, pois, caso contrário, não terá disponível toda a zona de pulsação
da travessa até à extensão do braço, mas apenas a zona compreendida num Pick Split.
Pick Control Value 1 (PICK VAL1)
Valor de pulsação 1 para controlador de pulsação (0 ... 127) Depois de juntar a zona de divisão com um
controlador MIDI através de PICK CONTRL, introduza com este parâmetro o valor inicial para o controlador.
Quanto mais se deslocar desde a posição da travessa da sua guitarra na direcção do braço, mais se
aproxima o valor emitido para o controlador MIDI do valor ajustado para PICK VAL2.
Pick Control Value 2 (PICK VAL2)
Valor de pulsação 2 para controlador de pulsação (0 ... 127) Depois de juntar a zona de divisão com um
controlador MIDI através de PICK CONTRL, introduza com este parâmetro o valor final para o controlador.
Quanto mais se deslocar desde a posição do braço da sua guitarra na direcção da travessa, mais se
aproxima o valor emitido para o controlador MIDI do valor ajustado para PICK VAL1.
Instrumentos de corda
Se tiver seleccionado num pré-ajuste um instrumento de corda como um violino ou um violoncelo, é alterada a
opção de menu Pick Control in DynControl (Dynamic Control) e Aftertouch.
Uma vez que ainda se pode aumentar o volume com um arco, ao contrário de uma guitarra, pode transformar
a dinâmica do instrumento de cordas com DynControl / Aftertouch em informações MIDI.
36
AXON AX 100 MKII V. 2.0 (Português)
Modificar os parâmetros comuns de divisão
Os parâmetros de pré-ajuste tratados até agora referiam-se exclusivamente a zonas de divisão individuais.
No entanto, um pré-ajuste também é formado por parâmetros de nível superior que servem para gerir as
zonas de divisão e para descrever as características comuns. Também incluem a definição das transições ou
dos pontos limite dentro das diferentes classes de divisão. Pode aceder a este nível premindo a tecla EDIT
em modo Preset (LED PRESET aceso). Se, no momento, ainda se encontrar no nível das zonas de divisão,
prima simplesmente duas vezes na tecla EXIT. Com as teclas PARAMETER +/-, pode seleccionar os
seguintes parâmetros, que podem depois ser alterados com as teclas VALUE +/-:
String Split
Divisão de cordas (1 ... 5) No caso de uma divisão de cordas, indique com este parâmetro a primeira corda
do segmento inferior das cordas, i.e., marque o início da área de execução inferior. Os valores numéricos do
parâmetro referem-se aos números das cordas; a corda aguda Mi está definida com o número 1. Se, p. ex.,
definir a divisão de cordas para 4, as duas cordas superiores do baixo (5 e 6) serão atribuídas à corda
superior e às quatro cordas inferiores (1-4) da zona de divisão inferior.
Fret Split
Divisão de trastes (0 ... 23) Se desejar utilizar uma divisão de trastes num pré-ajuste, introduza com este
parâmetro o primeiro traste do segmento esquerdo dos trastes, i.e., o início da área de execução esquerda
(no gráfico do AXON). Os valores numéricos do parâmetro referem-se aos números dos trastes, em que as
cordas vazias estão definidas como traste 0. Se, por exemplo, estabelecer a divisão de trastes em 4, então os
trastes 1 até 3 (incl. as cordas vazias) são atribuídos à zona de divisão direita e à zona de divisão esquerda
atribui-se do traste 4 até ao final da área de execução.
Pick Split 1 e 2
Divisão de pulsação 1 e 2 (0 ... 99) Se pretender utilizar as opções da divisão de pulsação num pré-ajuste,
estes parâmetros determinam a largura de cada um dos segmentos de pulsação entre a travessa e a posição
do braço. A área de pulsação está subdividida em 100 unidades: 0 é a travessa e 99 corresponde à posição
da extensão do braço. Se tiver dividido esta zona em 2 segmentos, o parâmetro PICK SPLIT 1 define o início
da zona de pulsação direita. Por exemplo, se tiver introduzido 50, isso significa que subdividiu a zona de
pulsação em duas partes iguais. Se desejar dividir a zona de pulsação em 3 segmentos, especifique um valor
adicional em PICK SPLIT 2 para marcar o início do terceiro segmento. Para obter três partes iguais, fixe o
valor de PICK SPLIT 1 como 33 e o valor de PICK SPLIT 2 como 66.
AXON AX 100 MKII V. 2.0 (Português)
37
No editor de software, os pontos de divisão são definidos com reguladores deslizantes e apresentados
graficamente.
Preset Name
Para facilitar a localização, deve atribuir nomes com valor informativo aos pré-ajustes criados por si. Estes
nomes devem ter 12 caracteres, no máximo. Prima a tecla ENTER para começar a editar o nome. O cursor
localiza-se, então, sobre o primeiro caracter, que pode então alterar com as teclas VALUE +/-.
Aceitam-se tanto maiúsculas como minúsculas, e também caracteres especiais. Com a tecla PARAMETER +,
pode deslocar o cursor de escrita para o caracter seguinte. A tecla PARAMETER - faz com que o cursor
retroceda um caracter. Durante a edição, algumas teclas no painel frontal do AXON têm atribuídas
determinadas funções especiais:
A tecla GLOBAL transforma o caracter minúsculo actual num maiúsculo; p. ex., define o sinal actual como
"A".
A tecla UTILITY transforma o caracter maiúsculo actual num minúsculo; p. ex., define o caracter actual como
"a".
A tecla CHAIN converte o caracter actual no primeiro caracter especial disponível "!".
A tecla PRESET altera o caracter actual para um espaço em branco.
A tecla STORE contém uma função INSERT, i.e., copia os caracteres a partir da posição actual do cursor
para uma posição à direita. O último caracter é, assim, eliminado ou sobreposto.
A tecla EDIT tem associada uma função DELETE, i.e., apaga o caracter na posição em que se encontra o
cursor e desloca todos os caracteres seguintes uma posição para a esquerda. Na extremidade direita é
inserido um espaço em branco.
Com a tecla EXIT, pode abandonar novamente o editor de texto.
Guitar No.
Número de pré-ajuste da guitarra (GLOBAL, 1 – 8) Pode definir aqui quais as pré-definições do instrumento
utilizado que devem ser aplicadas neste pré-ajuste. O valor GLOBAL utiliza sempre a pré-configuração do
menu GLOBAL.
38
AXON AX 100 MKII V. 2.0 (Português)
String Mode
Modo String (COM, SEP) O modo String determina a atribuição das cordas da sua guitarra ao canal básico
MIDI (consultar Global Parameter):
Common Mode (COM) No modo Common, todas as cordas da sua guitarra são atribuídas ao mesmo canal
MIDI básico. Para evitar conflitos com os sons ainda presentes nesse mesmo canal, neste modo não são
enviadas informações de Pitchbend quando se toca mais do que uma nota. Assim, ainda que com algumas
restrições, é possível tocar um solo. Deve utilizar este modo se o seu instrumento MIDI só puder realizar a
recepção num canal MIDI. Do mesmo modo, nem todos os programas do sequenciador permitem gravar
vários canais simultaneamente. Também neste caso deve seleccionar este modo.
Separate Mode (SEP) No modo Separate, cada corda da sua guitarra tem reservado um canal MIDI próprio
(consultar Global Parameter). Esta é a configuração que lhe permite a maior flexibilidade possível. Os efeitos
de Pitchbend como estiramento das cordas, slides e Hammer On's só actuam no canal ao qual está atribuída
a corda. Por isso, estas técnicas de execução são transferidas sem restrições. Entretanto, quase todos os
instrumentos MIDI permitem captar vários canais em simultâneo. Seleccione este modo sempre que possível.
Hold Mode (HOLDMD)
Modo de sustain (COMMON, SEP, LAYER, ARPEG, CNTRL, STACK) Enquanto está a tocar, dispõe de
vários efeitos de sustain que pode activar pisando o pedal de sustain. O AXON suporta cinco modos de
funcionamento diferentes:
•
Common: o seu instrumento MIDI toca o acorde mais recente enquanto não soltar novamente o pedal
de sustain. Consultar página 39.
•
Separate: pode, p. ex., utilizar um som de superfície para um solo que também lhe servirá de
acompanhamento. Consultar página 40.
•
Layer: este modo de funcionamento permite-lhe combinar dois pré-ajustes, i.e., pode tocar dois préajustes em simultâneo. Consultar página 41.
•
Arpeggiator: este modo de funcionamento disponibiliza-lhe um arpegiador potente que lhe permite cobrir
praticamente todas as suas necessidades de acompanhamento. Consultar página 41.
•
Control: aqui tem a possibilidade de atribuir um controlador MIDI ao pedal de sustain. Consultar página
46.
•
Stack: o efeito é o mesmo que o modo de sustain LAYER. A única diferença é o facto de, neste modo,
não ser necessário pisar o pedal de sustain. Consultar página 46.
Common (COM)
Com o pedal de sustain accionado, não se enviam mais dados MIDI. O seu instrumento MIDI toca o acorde
mais recente enquanto não soltar novamente o pedal de sustain. Da mesma forma, executa assim uma
espécie de função bypass, i.e., enquanto mantiver premido o pedal de sustain neste modo, não serão
emitidos mais dados MIDI pelo AXON.
AXON AX 100 MKII V. 2.0 (Português)
39
Separate (SEP)
No modo de funcionamento Separate, também dispõe dos canais MIDI definidos em Hold Channel (consultar
Global Parameter). Pode, p. ex., utilizar um som de superfície para um solo que também lhe servirá de
acompanhamento. Para este efeito, seleccione no submenu (ENTER) um pré-ajuste adequado para o
acompanhamento. Mantendo o pedal de sustain pisado, toque um acorde e depois solte novamente o pedal
de sustain. O acorde continua a ser tocado de forma contínua, permitindo-lhe continuar a tocar nos canais
normais. Se pisar novamente o pedal de sustain, todos os sons que se ouvem nesse momento serão
desligados, o que lhe permite tocar um novo acorde. Pode aceder ao modo de execução normal se pisar uma
vez, brevemente, o pedal de sustain e o soltar de novo.
O submenu permite-lhe configurar os parâmetros seguintes:
Hold Preset
Selecção do pré-ajuste (1 – 256) Com as teclas VALUE +/-, seleccione o pré-ajuste que deve soar nos
canais adicionais depois de pisar o pedal de sustain.
Volume
Volume (OFF, 0 – 127) Para conseguir uma relação equilibrada entre o pré-ajuste principal e o pré-ajuste de
sustain, tem a possibilidade de baixar o volume do pré-ajuste de sustain. As configurações do pré-ajuste de
sustain não são alteradas.
Sequencer Pattern (SEQ PATTERN)
Sequenciador de amostra (OFF, 1 – 32) Os utilizadores do AXON AX 100 MKII podem emitir uma
sequência de amostras em paralelo com o pré-ajuste de sustain (sequência de bateria) (consultar UTILITY
MODE, EDIT SEQUENCE). Assim que pisa o pedal de sustain, a sequência de bateria é iniciada noutro canal
MIDI. Esta sequência repete-se até que pise o pedal de sustain duas vezes seguidas (duplo clique).
Especifique o número de sequência 1...32 que deve ser tocada quando pisa o pedal, ou ajuste o parâmetro
para OFF.
Sequencer Track (SEQ TRACK)
Sequenciador de faixa (OFF, 1 – 8) Em vez de uma sequência de amostras, pode emitir uma sequência
complexa de faixa (consultar UTILITY MODE, EDIT SEQUENCE) em paralelo com o pré-ajuste de sustain. A
sequência de faixas (sequência de bateria) começa a tocar num outro canal assim que pisa o pedal de
40
AXON AX 100 MKII V. 2.0 (Português)
sustain. Se pisar o pedal duas vezes seguidas numa sequência rápida, a sequência de faixas iniciada é
cancelada automaticamente. Caso contrário, a sequência continuará a tocar até ao momento final definido.
Especifique o número de faixa 1-8 da sequência que deve ser tocada quando pisa o pedal, ou defina o
parâmetro para OFF. Tenha em atenção que apenas pode utilizar um dos tipos de sequência, i.e., deve
definir o parâmetro SEQ PATTERN para OFF se pretender tocar uma sequência de faixas.
Sequencer Tempo (SEQ TEMPO)
Tempo da sequência (EXT, 41 – 240) O tempo da sequência pode sincronizar-se de duas formas:
externamente com um relógio MIDI (EXT/tomada MIDI IN) ou internamente por introdução dos BPM (Beats
per Minute) entre 41 (muito lento) e 240 (muito rápido). Na sincronização externa (p. ex., através de teclados
Midi ou baterias MIDI) a saída da sequência só se produz quando se recebem os comandos Midi Start/Sync.
Layer
Este modo de funcionamento permite-lhe combinar dois pré-ajustes, i.e., pode tocar dois pré-ajustes em
simultâneo. Desta forma, consegue produzir sons particularmente volumosos para solos ou ensembles. No
submenu (ENTER), seleccione um pré-ajuste adequado que também deve soar nos canais de sustain.
Enquanto mantiver o pedal de sustain pisado, este pré-ajuste é emitido juntamente com o pré-ajuste normal.
Premindo a tecla ENTER, pode alterar no submenu os mesmos parâmetros que no modo Separate: PRESET,
SEQ PATTERN, SEQ TRACK e SEQ TEMPO.
Arpeggiator (ARPEG)
Este modo de funcionamento disponibiliza-lhe um arpegiador potente que lhe permite cobrir praticamente
todas as suas necessidades de acompanhamento. Ao contrário do modo de funcionamento SEP, em que só
pode utilizar acordes retidos como acompanhamento, também lhe são aqui disponibilizadas estruturas de
acompanhamento mais complexas. As notas que toca enquanto pisa o pedal de sustain são reunidas num
lacete e o conteúdo actual deste lacete é reproduzido nos canais de sustain. A gravação do arpejo termina
quando se solta o pedal de sustain. Se, depois, se tocarem notas novas, o arpejo gravado é tocado em
segundo plano (nos canais de sustain) por tempo indeterminado; caso contrário, o arpejo é interrompido. Isto
permite, p. ex., "alimentar" ininterruptamente um arpejo activo com notas novas depois de voltar a pisar o
pedal de sustain, com o objectivo de realizar alterações harmoniosas. Para interromper um arpejo activo,
basta pressionar uma vez o pedal de sustain sem tocar qualquer nota. Os ajustes dos parâmetros do
arpegiador determinam como se deve reproduzir cada nota. A sequência de notas não se limita a ser
manipulável; também se pode estender sobre várias oitavas. Provavelmente, a característica mais
interessante do arpegiador é a quantização rítmica do lacete de reprodução com uma sequência de ritmo
definida sem restrições.
Prima a tecla ENTER para aceder ao submenu do arpegiador:
AXON AX 100 MKII V. 2.0 (Português)
41
Hold Preset
Selecção do pré-ajuste (1 – 256) Com as teclas VALUE +/-, seleccione o pré-ajuste das características de
som com que o arpejo deve ser reproduzido depois de pisar o pedal de sustain.
Tempo
Tempo do arpegiador (EXT, 41 – 240) O tempo de arpejo pode sincronizar-se de duas formas:
externamente com um relógio Midi (EXT/tomada MIDI IN) ou internamente por introdução dos BPM (Beats
per Minute) entre 41 (muito lento) e 240 (muito rápido). Na sincronização externa (p. ex., através de teclados
MIDI ou baterias MIDI) a saída do arpejo só se produz quando se recebem os comandos Midi Start/Sync.
ATENÇÃO: o tempo aqui ajustado também é válido para o sequenciador!
Length (ARP. LENGTH)
Duração do arpegiador (1 – 32) Este parâmetro especifica a quantidade máxima de notas para o arpejo.
Durante a gravação, o conteúdo da memória intermédia do arpejo é emitida continuamente em forma de
lacete. Cada nota gravada traduz-se num prolongamento do lacete, até se alcançar o valor ajustado em ARP.
LENGTH. Se forem gravadas mais notas do que as especificadas, a nota mais antiga será sucessivamente
substituída. Um lacete de arpejo pode conter 32 notas no máximo.
Scan
Exploração de notas (Assign, Reverse, Recycle, Up, Down, Up/Down, Random) Existem diversas
funções para reproduzir um lacete de arpejo:
O ajuste ASSIGN faz com que as notas sejam reproduzidas pela mesma ordem em que foram gravadas.
O ajuste REVERSE funciona como uma pilha (bloco) e reproduz os elementos gravados pela ordem inversa.
RECYCLE reproduz primeiro as notas pela ordem normal (como ASSIGN). Ao alcançar o final do lacete, as
notas são reproduzidas em sentido inverso (como em REVERSE). Quando se alcança o início, repete-se esta
sequência.
No modo UP, as notas gravadas são reproduzidas em sentido ascendente; no modo DOWN, são
reproduzidas por ordem descendente de frequência do som.
O modo UP/DOWN combina os dois últimos processos.
Para finalizar, RANDOM funciona segundo o princípio da aleatoriedade e reproduz as notas numa sequência
arbitrária.
42
AXON AX 100 MKII V. 2.0 (Português)
Pattern (PATRN)
(1/16thSt ... USER#1...16) Este parâmetro permite utilizar amostras de reproduções rítmicas no lacete do
arpejo. O arpejo é quantizado ritmicamente segundo a amostra seleccionada:
1/16thSt: Arpejo clássico. Decompõe as notas gravadas num stacatto de 1/16.
1/16thLg: 1/16 de nota como no caso anterior, mas legato
1/8thSt: Arpejo com tempo uniforme. Decompõe as notas gravadas num stacatto de 1/8.
1/8thLg: 1/8 de nota como em cima, mas com legato.
1/4thSt: Arpejo lento. Decompõe as notas gravadas num stacatto de 1/4.
1/4thLg: 1/4 de nota como no anterior, mas com legato.
1/2th: Arpejo muito lento com meias notas (mais exactamente: 1/4 de valores de nota com 1/4 de pausas).
1/8Trpl: Arpejo com tempo uniforme. Decompõe as notas gravadas em tresillos de 1/8.
As amostras BLUES 1 até HOUSE contêm orientações de estilos rítmicos ou grooves, que são ajustados de
fábrica e permitem efeitos groove interessantes:
BLUES 1: Ritmo de blues. Muito adequado para acompanhamentos de baixo.
BLUES 2: Variante da amostra BLUES 1.
BOOGI 1: Ritmo boogie. Muito adequado para acompanhamento de baixo.
BOOGI 2: Variante da amostra BOOGI 1.
DISCO 1: Ritmo disco, muito adequado para acompanhamento de baixo.
DISCO 2: Outra variante DISCO.
ROCK: Ritmo rock para acompanhamento de baixo.
HOUSE: Ritmo house. Adequado para riffs de órgão.
Pode quantizar o arpejo com uma das dezasseis amostras de ritmo próprias com USER#1 até USER#16.
Para o efeito, seleccione uma das amostras USER e prima depois a tecla ENTER. É apresentado no display
um editor de amostras com que pode definir os valores actuais das notas do arpejo.
Pode deslocar o cursor até à retícula da memória intermédia da amostra com as teclas PARAMETER +/-.
Especifique o valor actual na posição do cursor com as teclas VALUE +/-. Um símbolo "<" nesta posição
indica o final da amostra. A amostra repete-se continuamente entre o ponto inicial e o ponto final e controla a
saída dos valores das notas do arpejo.Numa amostra podem ser utilizados, no máximo, oito símbolos
distintos em simultâneo para os valores de nota (na produção com o editor do computador, não existe
qualquer restrição a este respeito). O símbolo LOOP "<" não é aqui aplicável. Durante o processo de edição,
algumas teclas no painel frontal do AXON têm atribuídas funções especiais:
A tecla STORE contém uma função INSERT, i.e., copia a amostra a partir da posição actual do cursor para
uma posição à direita. O último símbolo no final da amostra é, assim, eliminado ou sobreposto.
AXON AX 100 MKII V. 2.0 (Português)
43
A tecla EDIT tem associada uma função DELETE, i.e., apaga o símbolo na posição em que se encontra o
cursor e desloca todos os símbolos seguintes uma posição para a esquerda. Na extremidade direita é
inserido um símbolo LOOP "<".
Com a tecla EXIT, abandona o editor de amostras.
Visualização dos valores de notas no display
É muito mais confortável programar uma amostra no editor de software. Em arpegiador/sequenciador pode
encontrar, na parte superior, uma apresentação gráfica dos 16 passos possíveis. Por cada passo, pode
seleccionar a nota ou a pausa pretendidas através do menu DropDown. Adicionalmente, pode inserir, com a
seta, uma nota à direita do símbolo, fazendo com que as outras notas se desloquem um passo para a direita.
Com a seta à esquerda do símbolo, pode apagar o passo seleccionado e todas as restantes notas recuam
para a esquerda.
Pode gravar a sua própria amostra com a tecla "Store to" numa das 16 posições de memória para o utilizador.
44
AXON AX 100 MKII V. 2.0 (Português)
Sync
Sincronização (ON, OFF) Se tiver gravado, no ajuste ON, menos notas do que as indicadas em LENGTH, a
amostra volta ao início depois de ter sido emitida a última nota gravada e antes que se inicie o valor de nota
seguinte.
Octaves
Oitavas (1 – 4) Aqui, pode especificar se pretende que o arpejo se repita na posição de oitava seguinte, após
um ciclo de lacete. Se, p. ex., introduzir aqui um "2", o arpejo é reproduzido, em primeiro lugar, na posição de
oitava normal e, em seguida, na posição de oitava imediatamente acima. O valor máximo é de 4 oitavas. O
valor 1 só reproduz o arpejo no tom em que foi gravado.
Repeats
Repetições (1 – 32) Com o valor deste parâmetro, pode repetir as notas individuais do arpejo. Se tiver
especificado um "1", cada nota é reproduzida uma única vez. Os valores superiores reproduzem cada uma
das notas com maior frequência. Cada nota pode ser reproduzida até 32 vezes.
Velocity
Contorno dinâmico (OFF, 0 – 127) Se o valor deste parâmetro estiver em OFF, o arpejo vai ser reproduzido
com a dinâmica de pulsação utilizada na guitarra.Se pretender especificar um valor fixo para a dinâmica das
notas reproduzidas, indique um valor entre 0 (baixo) e 127 (alto).
Sequencer Pattern (SEQ PATTERN)
(consultar página 40)
Sequencer Track (SEQ TRACK)
(consultar página 40)
Edição de pré-ajustes HOLD
Durante a edição de HOLDMD: SEP..., HOLDMD: LAYER... e HOLDMD: ARPEG... existe a possibilidade de
passar directamente para os ajustes dos parâmetros dos pré-ajustes de sustain. Para o efeito, prima a tecla
EDIT quando forem apresentados os pré-ajustes de sustain. Na primeira linha do display, é apresentado o
texto"HD": <Presetname>'; pode, agora, editar todos os parâmetros como habitualmente. Com a tecla EXIT,
volta ao ponto de partida. A indicação do nome de pré-ajuste de sustain pisca enquanto existirem alterações
dos parâmetros que ainda não foram gravadas. O pré-ajuste de sustain alterado pode ser memorizado com o
número de pré-ajuste que entender, utilizando para isso a tecla STORE.
AXON AX 100 MKII V. 2.0 (Português)
45
Control (CNTRL)
Neste modo de funcionamento, tem a possibilidade de atribuir um controlador MIDI ao pedal de sustain.
Quando pisa o pedal de sustain, é emitido o controlador predefinido com o valor máximo de 127 (7Fh). Assim
que solta o pedal de sustain, o controlador é reposto para 0. Controladores apropriados para este efeito
seriam, p. ex., Damper Pedal On/Off (64) ou Portamento (65). Prima a tecla ENTER para definir no submenu
os valores dos parâmetros seguintes.
Holdcontrol
(Controller #0 – #119) Seleccione um controlador MIDI que emita com o valor máximo de 127 quando pisa o
pedal de sustain. A função do controlador é-lhe apresentada em linguagem clara no display do seu AXON.
Sequencer Pattern (SEQ PATTERN)
(consultar página 40)
Sequencer Track (SEQ TRACK)
(consultar página 40)
Tempo (SEQ TEMPO)
(consultar página 41)
Stack
O efeito é o mesmo que no modo de sustain LAYER.A única diferença é que neste modo não é necessário
pisar o pedal de sustain. Por isso, o efeito Layer está sempre disponível. De resto, os parâmetros disponíveis
são os mesmos que no modo LAYER. (consultar também LAYER...)
Wheel Controller (WHEELCNTL)
WHEEL CONTROLLER (AIX, EXP1, EXP2) O seu AXON permite-lhe utilizar, no máximo, três controladores
de roda distintos em simultâneo:
•
AIX (no editor: "Pickup") é a roda giratória na interface PU 100, AIX 101/103
•
EXP1 e EXP2 são os apoia-pés que podem ser ligados na parte traseira do AXON.
Com as teclas VALUE +/-, seleccione a roda a que pretende atribuir um controlador MIDI e prima a tecla
ENTER. A primeira linha do display mostra a roda que seleccionou. A segunda linha indica o controlador que
deve ser atribuído a esta roda.
46
AXON AX 100 MKII V. 2.0 (Português)
Com as teclas VALUE +/-, altere o tipo de controlador para o controlador que seleccionou. Os nomes dos
controladores são indicados em linguagem clara. Os controladores que não cumprem a especificação MIDI
são indicados como "-------- ". O ajuste "NO CONTROLLER" faz com que não se atribua um controlador à
roda e, por isso, não terá nenhum efeito. Uma aplicação deste ajuste é útil, p. ex., para um arpejo activo
quando não se deseja influenciar o pré-ajuste principal: configure o pré-ajuste utilizado pelo arpejo de modo a
que a roda na interface AIX 101 / 103 tenha efeito sobre um controlador de filtro (#74). No pré-ajuste principal,
seleccione neste ponto o ajuste "NO CONTROLLER" em vez de "VOLUME 7". Agora, pode controlar o arpejo
activo de forma contínua com um efeito de filtro, sem que o pré-ajuste principal perca intensidade. Com a
tecla EXIT, pode regressar ao menu principal.
Non Registered Parameter Number / Registered Parameter Number (NRPN/RPN)
(NONE, NRPN, RPN) Vários fabricantes de sintetizadores permitem a alteração de características do som
através dos chamados números NRPN (Non Registered Parameter Number) ou números RPN (Registered
Parameter Number). Os números RPN cumprem a especificação MIDI, enquanto os números NRPN
dependem do fabricante, isto é, para os atribuir, deve consultar o manual de instruções da unidade de saída
MIDI.
O procedimento é o mesmo em ambos os casos: os respectivos controladores NRPN-LSB e MSB ou RPNLSB e MSB permitem especificar um parâmetro de sistema que, após ter sido fixado com êxito, se poderá
modificar com o controlador #6 (DATA ENTRY MSB) ou também com o controlador #38 (DATA ENTRY LSB).
O procedimento aplicável no seu AXON é, p. ex., o seguinte: consultando o manual de instruções do seu
sintetizador, verifica que o fabricante permite, p. ex., um controlo de filtro através dos números NRPN:
MSB=01h e LSB=21h. Com as teclas VALUE +/-, seleccione em primeiro lugar o ajuste"NRPN/RPN", depois
"NRPN" e prima a tecla ENTER. A primeira linha do display indica, ainda, se está a editar números NRPN ou
RPN. A segunda linha indica os valores de MSB e LSB. O cursor encontra-se inicialmente sobre o campo
MSB. Com as teclas VALUE +/-, introduza o valor 01h. Utilizando as teclas de parâmetro, desloque-se para a
direita, para o campo LSB, e introduza aí o valor 21h. Deste modo, ajustou o número NRPN e também
especificou que o controlador #6 (ou #38) pode actuar sobre um filtro.Como origem do controlador #6/#38,
tem à sua disposição o controlo de pulsação e também as 3 rodas possíveis. Por exemplo, para a roda da
interface AIX 101 / 103, especifique o controlador #6 (#38), para que possa assim influenciar o som actual do
sintetizador. Prima a tecla EXIT para abandonar novamente o submenu.
Pode encontrar os controladores NRPN utilizados da placa de som interna na página 65.
Nota: recomendamos aos utilizadores menos experientes que não utilizem o controlador RPN, pois este
poderá alterar a configuração da sensibilidade do Pitchbend e da sintonização, existindo a possibilidade de o
AXON poder produzir notas erradas. E, ainda, um conselho para os entendidos: normalmente, depois de uma
alteração com o controlador DATA ENTRY, é necessário definir novamente o controlador NRPN ou RPN para
ZERO (7fh), i.e., o controlador DATA ENTRY deixa de ter qualquer efeito. O seu AXON não o faz, pois isto
aumentaria imenso a quantidade de dados MIDI. No entanto, quando se modifica o pré-ajuste ou quando se
modificam os NRPN/RPN, estes controladores são novamente definidos para ZERO.
AXON AX 100 MKII V. 2.0 (Português)
47
Finger Pick
(OFF, ON) O reconhecimento da frequência do som no AXON é particularmente adequado para a utilização
de um plectro. Apesar disso, também se podem obter resultados muito bons com a técnica Finger Picking.
Para o efeito, defina o parâmetro como "On". Neste caso, as funções de controlo de pulsação e de Pick Split
deixam de estar disponíveis. Assegure-se de que não utiliza nenhum Pick Split no pré-ajuste actual ou de que
o controlador de pulsação está desactivado (NO CONTROLLER).
MIDI Tuning
Pode alterar aqui a afinação da saída MIDI. Uma vez que o AXON conhece as notas tocadas, também as
pode transpor. Nesta situação, ele suporta alterações de frequência do som até +/- 3 oitavas, as quais podem
ser ajustadas separadamente para cada corda. Com as teclas VALUE +/-, pode definir as frequências do som
pretendidas da corda tocada em vazio e passa para a corda seguinte com o PARÂMETRO +.
O editor de software permite, ainda, guardar afinações padrão alternativas como Drop D, Open A, etc.,
directamente de um menu de selecção e guardar também as suas próprias criações.
48
AXON AX 100 MKII V. 2.0 (Português)
Chain Mode
Numa actuação ao vivo, vai sentir necessidade de alterar os seus pré-ajustes programados com alguma
frequência. O modo Chain do seu AXON permite-lhe, por isso, produzir cadeias a partir dos seus pré-ajustes,
as quais podem ser, depois, chamadas com facilidade na ordem musical de que necessita. Para este efeito,
tem disponíveis até 32 pré-ajustes de cadeias, que, por sua vez, podem conter até 32 passos de pré-ajuste.
Com as teclas UP/DOWN da interface da sua guitarra, pode avançar nos pré-ajustes das cadeias ou em cada
um dos passos de pré-ajuste, enquanto com um interruptor de pedal só pode deslocar-se através de cada um
dos passos numa cadeia. O interruptor de pedal é conectado na tomada designada "Chain" no painel traseiro
do seu AXON. Com um impulso simples, a cadeia desloca-se um passo para a frente; com um impulso duplo,
retrocede um passo. Combinando o interruptor de pedal com as teclas UP/DOWN, pode alterar todos os préajustes de cadeia e todos os passos da guitarra.
Produção de pré-ajustes de cadeia
Prima a tecla CHAIN no painel dianteiro do seu AXON e seleccione o pré-ajuste de cadeia pretendido 1....32
com as teclas VALUE +/-. Na linha superior do display, pode ver o nome (aqui, No Name 1); ao lado, a
posição de memória da cadeia (aqui, 1); no lado esquerdo da linha inferior, o pré-ajuste e, no lado direito, o
passo correspondente dentro da cadeia (aqui, também 1).
Pode começar a programar a cadeia depois de premir a tecla EDIT. Pode aceder aos parâmetros seguintes
com as teclas PARAMETER +/-.
Chain Preset Name
(máx. 12 caracteres)
Aqui, pode atribuir ao pré-ajuste de cadeia um nome com valor informativo (p. ex., o nome de uma canção)
pelo qual se possa orientar posteriormente. Prima a tecla ENTER e seleccione cada um dos caracteres com
as teclas VALUE +/-. As teclas PARAMETER +/- servem para passar para o caracter seguinte ou para o
anterior. Prima a tecla EXIT para encerrar o submenu de atribuição de nomes. Da mesma forma que em
todas as funções de edição de texto, também estão disponíveis aqui as teclas especiais (A...Z, a...z, !...9,
Space, Insert, Delete).
Preset
(1...256)
Utilize as teclas VALUE +/- para introduzir o número de pré-ajuste que se deverá aplicar ao passo
actualmente seleccionado. Em seguida, confirme o número de pré-ajuste com a tecla ENTER. Deste modo,
passa automaticamente para o passo seguinte.
AXON AX 100 MKII V. 2.0 (Português)
49
Step
(1...32)
Com as teclas VALUE +/-, seleccione o passo actual da cadeia. Pode ver à esquerda qual o pré-ajuste
atribuído ao passo em questão. Se deseja inserir um passo de pré-ajuste numa cadeia existente, basta premir
a tecla STORE na posição adequada. É inserido um novo passo na cadeia e todos os passos seguintes são
deslocados um passo para trás. Agora, pode especificar o número de programa ou de pré-ajuste para o
passo. Por norma, são assumidos os valores do passo na posição em que se efectuou INSERT. Também
pode apagar da cadeia um passo de pré-ajuste existente. Seleccione o número do passo que pretende
apagar e prima a tecla EDIT. O passo actual é apagado da cadeia e todos os passos seguintes são
deslocados um passo para a frente.
Memorização de pré-ajustes de cadeias
Prima a tecla EXIT para abandonar o CHAIN MODE. Se tiver realizado alterações, ser-lhe-á apresentada
uma linha a piscar no display, que lhe indica que ainda tem de memorizar os dados alterados. Para esse
efeito, prima a tecla STORE. Seleccione agora em que posição (1...32) pretende que sejam memorizadas as
alterações. Se premir a tecla ENTER, os dados serão memorizados na posição actual ou na que está a ser
editada nesse momento, mas também pode seleccionar outra posição que pretenda. Isto também permite
copiar facilmente os pré-ajustes de cadeia já criados, nos quais apenas pretende efectuar algumas
alterações. Se não desejar adoptar os valores modificados e pretender abandonar o processo de
memorização, prima novamente a tecla EXIT.
Esta programação é ainda mais simples no editor de software devido à representação mais explícita:
50
AXON AX 100 MKII V. 2.0 (Português)
Utility Mode
O modo Utility é activado se premir a tecla UTILITY no painel dianteiro do seu AXON. O estado é indicado por
um LED aceso à esquerda da tecla UTILITY. O parâmetro Utility regula alguns ajustes relacionados com as
indicações no display do seu AXON. Também se encontram disponíveis funções para carregar e memorizar
através de MIDI (SysEx) que lhe permitem armazenar e gerir a grande quantidade de configurações de
parâmetros do seu AXON, p. ex., num computador. Mas, como sempre, a forma mais rápida continua a ser
através do editor. Ali não existe nenhuma página Utility especial, dado que as funções não existem no editor,
não se encontram na página global nem em nenhuma página própria.
Display
Instrumento de controlo para a indicação do display (TUNING, LEVEL) Pode decidir qual o instrumento
de controlo que deve ser sempre apresentado na metade inferior do display no modo Preset:
Tuning: se ajustar o parâmetro do display para este valor, o seu AXON apresenta-lhe, na metade inferior do
display, um afinador de guitarra com o qual pode controlar a afinação do instrumento enquanto o toca. Afine
todas as cordas até que o traço se situe sobre a seta no centro da escala. Se o parâmetro Tune Base estiver
ajustado para 0, à seta central corresponde uma calibração de afinação de 440 Hertz.
Level: este valor faz com que seja apresentado um vuímetro (LEVEL) na metade inferior do display, em vez
de um dispositivo de afinação. A posição das barras oscilantes representa a posição de cada uma das
cordas. A altura da indicação de nível indica os valores de dinâmica da corda tocada.
Esta configuração não pode ser alterada no editor.
Soundnames
Tipo de indicação dos nomes dos sons (NUM, GM, WXT) O AXON pode apresentar os pré-ajustes de som
ou timbres utilizados no display de várias formas:
NUM
Todos os sons ou timbres de som são geridos numericamente sob a forma de um número de programa e
uma base de dados MIDI. Uma base de dados MIDI pode conter até 128 números de programa. A divisão da
base de dados MIDI num conjunto de dados MSB (Most Significant Byte) e LSB (Least Significant Byte)
permite controlar até 128 x 128 bases de dados MIDI. Utilize esta configuração se o módulo de som que
utiliza não possuir um padrão GM (General MIDI).
GM
Os sons ou timbres de som são geridos de acordo com o padrão GM (General MIDI). Os nomes dos timbres
de som utilizados são apresentados no display em linguagem clara. Uma vez que o padrão GM só dispõe de
128 timbres de som, alguns fabricantes de módulos de som compatíveis com GM implementaram vários kits
que podem ser seleccionados através das bases de dados MIDI. O AXON divide a base de dados MIDI num
conjunto de dados MSB (Most Significant Byte) e um LSB (Least Significant Byte), o que lhe permite controlar
até 128 x 128 kits GM. Utilize esta configuração se o módulo de som que utiliza suportar GM.
AXON AX 100 MKII V. 2.0 (Português)
51
WXT
Os sons ou timbres de som são apresentados e seleccionados segundo os nomes da placa de som interna
WAVE XTABLE. Esta placa de som contém 492 sons e 12 kits de bateria. Para uma busca mais rápida, os
sons estão ordenados em 21 grupos.
Nesta configuração, a selecção das bases de dados MIDI é feita automaticamente. Por isso, não é necessária
uma selecção manual das bases de dados MIDI.
Doubleclick Response (DCLIC RESPNS)
Velocidade de resposta por duplo clique (1..20) Com este parâmetro, pode definir o intervalo de tempo em
que se deve realizar a dupla pressão num dos dois pedais para que seja reconhecida como tal. Lembre-se de
que retrocede um passo se accionar duas vezes seguidas a tecla Chain ou de que pode parar um
sequenciador de bateria se accionar duas vezes a tecla de sustain.
Transmit SysEx (XMIT SYSEX)
Envio de dados exclusivos do sistema. Este submenu permite-lhe enviar todas as configurações de
parâmetros importantes do seu AXON via MIDI. O receptor pode ser um computador com software adequado
(p. ex., um programa de sequenciador) ou um outro AXON AX 100 MKII. Outra alternativa seria armazenar as
configurações extensas no computador, geri-las por grupos e carregá-las de novo conforme fosse necessário.
Desta forma, pode, p. ex., criar uma biblioteca de pré-ajustes própria. Prima a tecla ENTER e seleccione, com
as teclas Parameter +/-, a área que deseja enviar. Utilize as teclas Value +/- para seleccionar determinadas
áreas individuais.
A transferência começa quando premir novamente a tecla ENTER. A transmissão termina quando, pouco
tempo depois, aparece a mensagem READY no display.
Com o editor, a transmissão para um computador torna-se muito mais simples e é imediatamente
memorizado um ficheiro SysEx no disco rígido. Entre parênteses rectos, pode ver onde encontra esta função
no editor.
TOTAL DUMP [Global: Save all Settings]
Desta forma, pode enviar todas as configurações de parâmetros do AXON sob a forma de um grande Dump.
PRESET... (ALL, 1...128) [Presets: Save to Disk]
Pode seleccionar se deseja enviar todos os 128 pré-ajustes USER ou somente pré-ajustes individuais.No
editor, só se podem guardar pré-ajustes individuais.
CHAIN... (ALL, 1...32)
Envia os pré-ajustes de cadeia na totalidade ou de forma individualizada.
52
AXON AX 100 MKII V. 2.0 (Português)
ARP-PATTRN... (ALL, 1...16)
Envia as amostras de ritmo criadas para o arpegiador, na sua totalidade ou apenas as que tenham sido
especificadas.
SEQUENC... (ALL, PATTRN, TRACKS)
Envia as sequências de bateria programadas na sua totalidade ou separadas por amostras e por faixas.
Receive SysEx
Recepção de dados exclusivos do sistema
ON: o AXON está preparado para receber dados SysEx através da conexão MIDI IN. Esta configuração deve
ser seleccionada se utilizar o editor.
OFF: são ignorados todos os dados SysEx recebidos.
Edit Sequence
Edição de sequência de bateria. Tem a possibilidade de programar sequências de bateria que podem ser
activadas posteriormente no modo Preset com o pedal de sustain. Nesta situação, distingue-se entre uma
sequência de amostras e uma sequência de faixas. Uma amostra é composta, no máximo, por 16 passos
individuais (Steps), que se distribuem ao longo da amostra em secções de igual duração. Tem agora a
possibilidade de seleccionar, no máximo, 4 instrumentos de bateria de um kit de baterias que podem ser
activados durante os passos. Isto pode ocorrer em três níveis dinâmicos diferentes. O editor de amostras
permite criar um máximo de 32 amostras. Pode utilizar as amostras programadas numa sequência de faixas
que controla a execução das mesmas de acordo com as suas especificações. Encontram-se disponíveis até
32 passos de programa nos quais pode combinar as amostras na ordem que deseja ou também repeti-las.
Esta opção de menu encontra-se no editor de software na página arpegiador / sequenciador.
AXON AX 100 MKII V. 2.0 (Português)
53
Prima a tecla ENTER para aceder ao menu do sequenciador de bateria.
Tempo
Velocidade (EXT, 41... 240) O tempo do sequenciador de bateria pode sincronizar-se de duas formas:
externamente com um relógio Midi (EXT/tomada MIDI IN) ou internamente por introdução dos BPM (Beats
per Minute) entre 41 (muito lento) e 240 (muito rápido). Na sincronização externa (como através de teclados
MIDI ou baterias MIDI), a saída só se produz quando se recebem os comandos Midi Start/Sync. O tempo aqui
definido é sobreposto pelo tempo de Preset e só serve para a edição de sequências.
Volume
Volume (0...127) O sequenciador de bateria dispõe de uma regulação de volume de som própria. O valor
deste parâmetro permite ajustar o volume do sequenciador de bateria às restantes condições.
Panorama
Posicionamento na imagem estéreo (L15 – R15) Pode definir aqui onde deve ser ouvida a sequência de
bateria na imagem estéreo. L15 significa que esta só pode ser ouvida no canal esquerdo, MID significa que
pode ser ouvida em ambos os canais e R15 significa que apenas pode ser ouvida no canal direito.
Reverb
Reverberação (0...127) A proporção do efeito de reverberação para o sequenciador de bateria é regulada em
separado. Com as teclas VALUE +/-, defina o parâmetro para o valor pretendido. Seleccione 0 se não deseja
nenhuma reverberação nos instrumentos de bateria.
Chorus
Proporção dos efeitos de coro (0...127) Especifique a proporção dos efeitos de coro para a saída dos
instrumentos de bateria. Fixe este parâmetro com o valor 0 se desejar tocar as sequências de baterias sem
os efeitos de coro.
54
AXON AX 100 MKII V. 2.0 (Português)
Mode
Modo de funcionamento (PATTERN, TRACK) Como já foi referido, o seu AXON dispõe de duas
possibilidades diferentes para tocar sequências de bateria. Pode chamar as amostras individuais ou faixas
completas que, por sua vez, contêm mais amostras. Pode especificar, com este parâmetro, em que modo de
funcionamento devem ser reproduzidas as sequências de bateria durante a edição.
Sequencer Pattern
Editor de amostras (1...32) Este submenu serve para aceder ao editor de amostras. Pode produzir-se um
máximo de 32 amostras, que podem ser reproduzidas individualmente ou processadas no editor de faixas
para formar sequências completas de faixas. Seleccione o número de amostra pretendido com as teclas
VALUE +/- e prima depois a tecla ENTER para iniciar a programação de uma amostra.
Drumkit
Selecção de bateria (kit de jazz, kit de brush,…) Aqui pode seleccionar o kit de bateria que deve ser
utilizado nas amostras de bateria.
Steps
Passos (1...16) Pode especificar a quantidade de 1/16 passos dentro de uma amostra. A cada passo pode,
posteriormente, ser atribuído até um máximo de quatro instrumentos de bateria a tocar em simultâneo. Estes
instrumentos podem ser seleccionados em três níveis dinâmicos opcionais.Um valor 12 seria equivalente, p.
ex., a um compasso ternário.
Instrumentos (1...4)
Seleccione um dos instrumentos da lista dos kits de bateria configurados e inicie o processo de edição (tecla
ENTER). Na metade inferior do display do seu AXON, aparece uma linha pontilhada com um cursor que pode
ser movido para a frente ou para trás (teclas PARAMETER +/-) sobre a linha, dependendo dos passos
individuais especificados em STEPS.Utilize a tecla VALUE + para aplicar uma pulsação na posição do passo
correspondente. Esta é representada por uma pequena barra na posição do passo.
AXON AX 100 MKII V. 2.0 (Português)
55
Premindo repetidamente a tecla VALUE +, pode amplificar a pulsação, o que será representado por uma
barra de tamanho correspondente. Inversamente, pode reduzir a pulsação presente com a tecla VALUE - ou
eliminá-la totalmente da amostra.
Quando tiver terminado a programação do instrumento de bateria, prima a tecla EXIT. Pode agora repetir o
processo para mais três instrumentos de bateria que devem ser utilizados na amostra.
Premindo novamente a tecla EXIT, encerra o editor de amostras. A modificação de uma amostra é assinalada
através de um indicador a piscar. Com a tecla STORE, pode gravar a amostra na memória de forma
permanente.
Sequencer Track
Editor de faixas (1...8)
Este submenu serve para aceder ao editor de faixas para sequências de bateria. É possível criar um máximo
de 8 faixas que podem ser activadas com o pedal de sustain dentro de um pré-ajuste. Uma sequência de
faixas é formada, no máximo, por 32 passos, nos quais as amostras que programou podem ser combinadas
na sequência que entender ou, também, repetidas. Seleccione o número de faixa pretendido com as teclas
VALUE +/- e prima depois a tecla ENTER para iniciar a programação da faixa. Se premir a tecla EXIT,
encerra a edição de faixas.
Step (ST)
(0...31)
Indique o respectivo número de passo da sequência de faixas. Os passos individuais são, depois, executados
pela ordem estabelecida. Existem, no máximo, 32 passos disponíveis.
Count (C)
(0...99)
O valor deste parâmetro indica com que frequência se utilizará ou repetirá a amostra dos passos indicada no
ST. Se o valor for 1, a amostra é tocada uma vez. Valores mais elevados implicam a repetição
correspondente da amostra.O valor 0 indica o final de uma sequência de faixas. Neste ponto, o sequenciador
de bateria cancela automaticamente a emissão da faixa.
Pattern (PT)
(1...32)
Seleccione a amostra que deve ser reproduzida no número de passo definido em ST. A modificação de uma
faixa é assinalada através de um indicador a piscar. Com a tecla STORE, pode gravar a faixa na memória de
forma permanente.
56
AXON AX 100 MKII V. 2.0 (Português)
ADC Monitor (ADC MON)
Esta opção proporciona-lhe uma visão geral do CONVERSOR ANALÓGICO/DIGITAL do seu AXON. Se
premir a tecla ENTER, pode seguir os dados HEX digitalizados que o AXON produz a partir dos sinais
analógicos das cordas. Pode utilizar esta função para fins de diagnóstico; por exemplo, para detectar uma
falha no cabo de ligação entre a interface da guitarra e o AXON.
AXON AX 100 MKII V. 2.0 (Português)
57
Anexo
Factory Reset / Reposição dos ajustes de fábrica
Durante o processo de activação, mantenha premidas as teclas do painel de controlo PRESET e EXIT. Todos
os ajustes serão repostos para os valores de fábrica.Uma vez que este processo também afecta os préajustes, guarde os pré-ajustes através do editor ou dispositivo semelhante (consultar SysEx)
Pré-ajustes de fábrica
As posições de memória 129 - 256 foram ocupadas com pré-ajustes definidos de fábrica, para que possa
obter uma visão geral da multiplicidade dos parâmetros possíveis. Também pode utilizar os pré-ajustes de
fábrica para realizar as suas próprias experiências e adaptá-los aos seus desejos e necessidades. Pode
guardar os pré-ajustes de fábrica modificados no local que pretenda dentro da área USER (1...128).
Localização de defeitos
A unidade de saída MIDI não emite nenhum som.
Pergunta: quando toco a guitarra, o AXON indica as frequências do som ou o nível das cordas no display,
mas a unidade de saída do MIDI não toca.
Possível causa do defeito: cablagem/configuração
Solução:
Certifique-se de que os cabos MIDI estão ligados correctamente (desde o MIDI OUT no seu AXON até ao
MIDI IN do sintetizador).
Os canais MIDI dos dois instrumentos devem estar correctamente configurados.
O sintetizador deve encontrar-se em modo multitimbral.
Certifique-se de que os cabos de áudio entre o sintetizador e o amplificador estão correctamente ligados e
intactos.
O estiramento das cordas não funciona correctamente.
Pergunta: quando toco uma corda, ouço a nota correcta, mas os Hammer On's, Pull Off's e o estiramento das
cordas não funciona conforme esperado.
Possível causa do defeito: os ajustes do Pitchbend do AXON não coincidem com os da unidade de saída
MIDI externa ou a quantização da frequência do som está activada.
Solução:
Certifique-se de que o ajuste Pitchbend Range da unidade de saída MIDI coincide com os ajustes do AXON
(GLOBAL MODE).
Verifique se o valor QUANTIZE na divisão pré-ajustada (PRESET MODE) está em AUTO ou em OFF.
Algumas notas não soam bem.
Pergunta: quando toco a guitarra, as notas que ouço, no todo ou em parte, não soam correctamente.
Possível causa do defeito: discrepância na afinação.
Solução:
Afine a guitarra de acordo com a ajuda Tuning do AXON. Se deseja afinar o AXON com base na guitarra,
utilize a função Tune Base em GLOBAL MODE.
58
AXON AX 100 MKII V. 2.0 (Português)
É possível que a função de transposição na divisão pré-ajustada não esteja correctamente activada.
Desactive a transposição (PRESET MODE).
Também é possível que o seu aparelho de saída MIDI possa ter uma outra afinação ou transposição. Ajuste
os parâmetros correspondentes para os valores correctos.
Volume de cordas variável
Pergunta: uma ou mais cordas soam demasiado baixo/alto comparativamente às outras.
Possível causa do defeito: a sensibilidade não está correctamente configurada para todas as cordas.
Solução:
Procure configurar novamente, com o AXON, o ajuste de sensibilidade nas cordas que apresentam
problemas.
(-> GLOBAL/GUITAR)
Diferenças muito acentuadas de dinâmica entre notas
Pergunta: em alguns sons, produzem-se diferenças dinâmicas muito perturbadoras entre notas diferentes.
Possível causa do defeito: problemas com os parâmetros de pulsação.
Solução:
Os ajustes da dinâmica de pulsação no AXON devem estar adaptados ao respectivo som da unidade de
saída. Experimente uma redução do parâmetro para a sensibilidade de pulsação na divisão pré-ajustada
(PRESET MODE) e aumente o parâmetro Velocity Offset.
Sons errados
Pergunta: os sons que aparecem no display do AXON não coincidem com os sons que ouço da unidade de
saída MIDI externa.
Possível causa do defeito: a unidade de saída MIDI externa não funciona no modo General MIDI ou não é
compatível com este modo.
Solução:
Coloque a unidade de saída MIDI no modo GM. Se a unidade de saída não for compatível com este padrão,
ajuste o parâmetro Soundnames para "NUM". A partir deste momento, pode seleccionar numericamente o
programa de som pretendido através da base de dados MIDI e o número correspondente.
AXON AX 100 MKII V. 2.0 (Português)
59
Style
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Name
GrandPiano
PianoMellow
ElectGrand
Big Stage
PianoString
E-Piano1
EPianoTrem
E-Piano2
E-Piano2 FX
Clavichord
Organ 1
Organ 2
RockOrgan
RockRotary
ChurchOrgan
Hitchcock
Accordion
A-Guitar 1
A-Guitar 2
AGuitar&Pad
JazzGuitar
Nylon&Steel
AcouBass
JazzRhythm
FingerBass
PickBass
Fretless
SlapBass
Violin
Viola
Cello
Contrabass
TremStrings
Harp
Enya's
Eden's
Strings 1
Strings 2
SynthString
Trumpet
Trombone
Tuba
French Horn
SopranSax
AltoSax
Oboe
EnglishHorn
Bassoon
Clarinet
Piccolo
Flute
Pan Flute
Bottle
Celesta
Vibes
Marimba
Xylophon
TubularBell
Sitar
Tamboura
Koto
Kanoon
Kalimba
Shamisen
Holdmode
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Control
Seperate
Seperate
Control
Arpeggiator
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Control
Control
Control
Control
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Control/Preset
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Damper Pedal On/Off
Modulation Wheel
Modulation Wheel
Modulation Wheel
Modulation Wheel
Modulation Wheel
Modulation Wheel
Modulation Wheel
128: Hold Pad
128: Hold Pad
Modulation Wheel
24: JazzRhythm
128: Hold Pad
25: FingerBass
128: Hold Pad
26: PickBass
28: SlapBass
25: FingerBass
25: FingerBass
127: String Pad
127: String Pad
127: String Pad
127: String Pad
128: Hold Pad
127: String Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
Modulation Wheel
Modulation Wheel
Modulation Wheel
Modulation Wheel
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
127: String Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
Split 1
-
Instrument
Grand Piano Wide
Grand Piano Mellow
Electric Grand
The Big Stage
Grand Piano & Stereo Strings
Electric Piano 1
Electric Piano 1 Tremolo
Electric Piano 2
Electric Piano 2 Chorus
Clavichord
Drawbar Organ 1
70s Organ
Rock Organ
Rock Rotary
Church Organ
Hitchcock Organ
Accordion
Nylon Guitar 2
Nylon Guitar Wide
Ocean Memories
Jazz Guitar Amp
Nylon & Steel
Acoustic Bass
Jazz Rhythm
Finger Bass
Pick Bass
Fretless
Slap Bass 1
Violin
Viola
Cello
Contrabass
Tremolo Strings
Harp
Enya's Garden
Eden's Garden
Strings Wide Pan
Slow Strings
Synth Strings 1
Trumpet
Trombone
Tuba
French Horn Solo
Soprano Sax
Alto Sax
Oboe
English Horn
Bassoon
Clarinet
Piccolo
Flute
Pan Flute
Bottle
Celesta
Vibes
Marimba
Xylophon
Tubular Bells
Sitar
Tamboura
T.Koto
Kanoon
Kalimba
Shamisen
Piano
Organs
Guitars
Basses
Strings
StringEnsem
ble
Brass
Reed
Pipes
Chrom. Perc
60
Ethnic
+12
+12
-12
-12
-12
-12
-12
-12
-12
-12
+12
Transpose
Quantize
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Trigger
Trigger
Trigger
On
On
On
Trigger
Trigger
Trigger
Trigger
Off
Off
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Trigger
Attack -30
Attack -25
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -30
Attack -40
Attack -64
Attack -64
Attack -20
Attack -40
Attack -20
Attack -20
Attack -20
Attack -20
Attack -30
Attack -30
Attack -6
Attack -7
Misc
-
Split 2
-
Instrument
Transpose
Quantize
Misc
Preset list
AXON AX 100 MKII V. 2.0 (Português)
Style
Synth Lead
Synth Pad
Synth Effects
Stringsplit
Fretsplit
Picksplit
Pickcontrol
Multisplits
Drums
Hold
AXON AX 100 MKII V. 2.0 (Português)
61
Nr.
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
Name
Square Lead
MunchSquare
Saw Lead
SeqAnalog
Big Lead
Fifth Lead
The Source
Oberheim
Dewire Lead
PercSquare
Warm Pad
Thick Pad
SuperAnalog
Horn Pad
PolySyntPad
AnalogPad
Glass Pad
Bowed Glass
Silona Pad
Cold Space
HarmoRain
AfricaWater
AnceString
Crystal
Harp Vox
Stardust
Bass&Piano
Jazz Trio
Bass&Guitar
Moog&Lead
IndishCurry
Bass&Flange
Country
Organs
GoEast
Classic
Basses
Pianos
Brass
SynthLeads
Percussion
Organ&Mod
Guitar&Mod
Bass&Filter
Synth&Pan
Flute&Revrb
Harp&Attack
SynthMorph1
SynthMorph2
MS Bass
MS Guitar
MS Organs
MS Piano
MS Synth
MS Misc1
MS Misc2
Easy Kit
StandardKit
Electro Kit
TR-909 Kit
Jazz Kit
SFX Kit
String Pad
Hold Pad
Holdmode
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Control
Control
Control
Control
Control
Layer
Seperate
Seperate
Control
Seperate
Seperate
Seperate
Control
Seperate
Seperate
Seperate
Control
Control
Seperate
Seperate
Seperate
Seperate
Arpeggiator
Control
Seperate
Seperate
Seperate
Seperate
Seperate
Control
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Seperate
Stack
Stack
Seperate
Seperate
Control
Control
Arpeggiator
Seperate
Seperate
-
Control/Preset
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
Damper Pedal On/Off
Damper Pedal On/Off
Modulation Wheel
Modulation Wheel
Damper Pedal On/Off
127: String Pad
128: Hold Pad
128: Hold Pad
Brightness
128: Hold Pad
127: String Pad
128: Hold Pad
Modulation Wheel
128: Hold Pad
127: String Pad
128: Hold Pad
Damper Pedal On/Off
Damper Pedal On/Off
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
30: Viola
Modulation Wheel
128: Hold Pad
127: String Pad
128: Hold Pad
127: String Pad
127: String Pad
Modulation Wheel
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
128: Hold Pad
113: SynthMorph2
112: SynthMorph1
128: Hold Pad
128: Hold Pad
Modulation Wheel
Damper Pedal On/Off
118: MS Synth
128: Hold Pad
128: Hold Pad
-
Split 1
Instrument
Square Lead 2
Munch Square
Saw Lead
Seq Ana
Big Lead
Fifth Lead
The Source
Oberheim
Dewire Lead
Percussive Square
Warm Pad
Thick Pad
SuperAnalog
Horn Pad
Poly Synth Pad
Ana Pad
Glass Pad
Bowed Glass
Silona Pad
Cold Space
Harmo Rain
African Waterfalls
AnceString
Crystal
Harp Vox
Stardust
String 1,2
Acoustic Bass
String 1,2
Jazz Rhythm
String 1,2
Fretless
String 1,2
Simple Moog
String 1,2
Warm Pad
Fret 1-11
Finger Bass
Fret 1-8
Banjo
Fret 1-8
Drawbar Organ 1
Fret 1-8
Sitar
Fret 1-8
Strings
PickControl 50 Finger Bass
PickControl 50 Grand Piano
PickControl 50 Trumpet
PickControl 50 Wire Lead
PickControl 50 Celesta
Pick Control
Drawbar Organ 1
Pick Control
Nylon Guitar
Pick Control
Synth Bass 1
Pick Control
Seq Ana
Pick Control
Flute
Pick Control
Harp
Pick Control
Saw Lead
Pick Control
Fat & Perky
see Editor for details
see Editor for details
see Editor for details
see Editor for details
see Editor for details
see Editor for details
see Editor for details
Guitar Easy Kit
Standard Kit
Electro Kit
TR-909 Kit
Jazz Kit
SFX Kit
Strings
Warm Pad
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
-12
Transpose
Off
Off
Off
Off
Off
Off
Trigger
Trigger
Quantize
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Off
Trigger
Off
Off
Off
Off
Off
On
Off
Off
Trigger
Trigger
Trigger
Off
Trigger
Trigger
Off
Trigger
Trigger
Off
Off
On
Trigger
Trigger
Off
Off
Attack -20
Attack -20
Attack -40
Attack -7
Attack -20
Attack -30
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Attack -20
Misc
-
Split 2
String 3,4,5,6
String 3,4,5,6
String 3,4,5,6
String 3,4,5,6
String 3,4,5,6
Fret 12-End
Fret 9-End
Fret 9-End
Fret 9-End
Fret 9-End
PickControl 50
PickControl 50
PickControl 50
PickControl 50
PickControl 50
Modulation Wheel
Chorus Send Level
Brightness
Panorama
Reverb Send Level
Attack Time
Channel Volume
Channel Volume
Grand Piano Wide
Electric Piano 1 Wide
Nylon Guitar
Munch Square
Tamboura
Flange Bass
Fiddle
Percussive Organ
T.Koto
Violin
Slap Bass 1
Grand Piano Mellow
Brass Section
Fifth Lead
Marimba Wide
Instrument
-12
-12
-12
+12
Transpose
Trigger
Trigger
Off
Off
On
Off
Off
Trigger
Trigger
Off
Off
Trigger
Trigger
Off
Trigger
Quantize
Attack -20
Attack -62
Misc
MIDI Implementation Chart v2.0
Manufacturer: TerraTec Electronic GmbH
Model: AXON AX 100 MKII
Version: 7.xx
Transmitted
Recognized
1. Basic Information
MIDI channels
Note numbers
Program Change
Bank Select response? (Yes/No)
If yes, banks utilized
Modes Supported (Yes/No)
Multi (Mode 5)
Poly (Mode 3)
Omni (Mode 1)
Mono (Mode 2)
“Guitar” (Mode 4)
Note On Velocity (Yes/No)
Note Off Velocity (Yes/No)
Channel Aftertouch (Yes/No)
Poly (Key) Aftertouch (Yes/No)
Pitch Bend (Yes/No)
Active Sensing (Yes/No)
System Reset (Yes/No)
Tune Request (Yes/No)
System Exclusive messages supported (Yes/No)
Sample Dump Standard
Device Inquiry (General Information)
File Dump
MIDI Tuning
Master Volume
Master Balance
Notation Information
Turn GM System On
Turn GM System Off
Other (note in Remarks column)
NRPNs (Yes/No)
RPN 00 (Pitch Bend Sensitivity) (Yes/No)
RPN 01 (Fine Tuning) (Yes/No)
RPN 02 (Coarse Tuning) (Yes/No)
RPN 03 (Tuning Program Select) (Yes/No)
RPN 04 (Tuning Bank Select) (Yes/No)
1-6, 10, 11-16
0-126
0-127
1, 11 / 1-16 1)
0-127 1)
0-127
Yes 1)
Date: Dec 2007
Remarks
Default Values; Channels 1-16 can be used
Mapped to Presets when Local Mode = On
MSB only, see Patchlist
Yes
No
Yes
No
Yes
No
No
No
Yes 1)
Yes 1)
No 1)
No 1)
Yes 1)
Yes 1)
No
Yes 1)
No
Yes 1)
No
Yes 1)
No
No
No
No
No
No
No
No
No
No
Yes
No
Yes
Yes
No
No
No
No
No
No
No
Yes 1)
No
No
Yes 1)
No
Yes
Yes 2)
Yes 1)
Yes 1)
Yes 1)
No
No
Described in “MIDI SysEx Implementation”
Described in “Table of NRPN Controllers”
2. MIDI Timing and Synchronization
MIDI Clock (Yes/No)
Yes
Yes
Used for Arpeggiator and Sequencer
Song Position Pointer (Yes/No)
No
No
Song Select (Yes/No)
No
No
Used for Arpeggiator and Sequencer
Yes
Yes
Start (Yes/No)
Used for Arpeggiator and Sequencer
Yes
No
Continue (Yes/No)
Used for Arpeggiator and Sequencer
Yes
Yes
Stop (Yes/No)
MIDI Time Code (Yes/No)
No
No
MIDI Machine Control (Yes/No)
No
No
MIDI Show Control (Yes/No)
No
No
If yes, MSC Level supported
3. Extensions Compatibility
General MIDI compatible? (Yes/No)
Yes 1)
If yes, is GM default power-up mode?
Yes 1)
(Yes/No)
DLS compatible? (Yes/No)
No
If yes, DLS Level(s) supported
If yes, can DLS files be imported? (Yes/No)
If yes, can DLS files be exported? (Yes/No)
Importation of Standard MIDI Files (Yes/No)
No
If yes, Types supported
Exportation of Standard MIDI Files (Yes/No)
No
NOTES
1) Only recognized when Local Mode = Off. 2) Recognized on any channel when Local Mode = Off. Recognized on Basic/Hold channel
only when Local Mode = On. In this case the controller is ignored if it is already assigned internally. It is re-transmitted on the incoming
channel when Stringmode = Common. It is re-transmitted on the incoming channel and the 5 following channels when Stringmode =
Separate 3) Any Controller between 0 and 119 can be transmitted when assigned to a Wheel/Pedal or used with the Pickcontrol feature.
In this table “Transmitted” is only marked with “Yes” if the controller has a function additional to these assignments. 4) The effective
Volume/Pan value depends not only on the incoming controller value, but also on several internal parameters
62
AXON AX 100 MKII V. 2.0 (Português)
MIDI Implementation Chart v. 2.0
Manufacturer: TerraTec Electronic GmbH
Control #
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
Model: AXON AX 100 MKII
Function
Bank Select (MSB)
Modulation Wheel (MSB)
Breath Controller (MSB)
Foot Controller (MSB)
Portamento Time (MSB)
Data Entry (MSB)
Channel Volume (MSB)
Balance (MSB)
Pan (MSB)
Expression (MSB)
Effect Control 1 (MSB)
Effect Control 2 (MSB)
General Purpose Controller 1 (MSB)
General Purpose Controller 2 (MSB)
General Purpose Controller 3 (MSB)
General Purpose Controller 4 (MSB)
Bank Select (LSB)
Modulation Wheel (LSB)
Breath Controller (LSB)
Foot Controller (LSB)
Portamento Time (LSB)
Data Entry (LSB)
Channel Volume (LSB)
Balance (LSB)
Pan (LSB)
Expression (LSB)
Effect Control 1 (LSB)
Effect Control 2 (LSB)
General Purpose Controller 1 (LSB)
General Purpose Controller 2 (LSB)
General Purpose Controller 3 (LSB)
General Purpose Controller 4 (LSB)
AXON AX 100 MKII V. 2.0 (Português)
Transmitted
(Y/N)3
Yes
No
No
No
No
No
No
Yes
No
No
Yes
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
Yes
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
Version: 7.xx
Date: Dec 2007
Recognized (Y/N)
Remarks
Yes 2)
Yes 2)
No
No
No
Yes 2)
Yes 2)
Yes 2)
No
No
Yes 2)
Yes 2)
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
No
See Patchlist for banks used
4)
4)
63
MIDI Implementation Chart v. 2.0 Control Number Information
Manufacturer: TerraTec Electronic GmbH
Model: AXON AX 100 MKII
Version: 7.xx
Date: Dec 2007
Control #
Function
Transmitted
Recognized
Remarks
(Y/N)3
(Y/N)
64
Sustain Pedal
No
Yes 2)
65
Portamento On/Off
No
Yes 2)
66
Sostenuto
No
Yes 2)
67
Soft Pedal
No
Yes 2)
68
Legato Footswitch
No
No
69
Hold 2
No
No
70
Variation
No
No
71
Timbre / Harmonic Intensity
No
Yes 2)
72
Release Time
No
Yes 2)
73
Attack Time
Yes
Yes 2)
74
Brightness
No
Yes 2)
75
Decay Time
No
Yes 2)
76
Vibrato Rate
No
Yes 2)
77
Vibrato Depth
No
Yes 2)
78
Vibrato Delay
No
Yes 2)
79
Sound Controller 10
No
No
80
General Purpose Controller 5
No
No
81
General Purpose Controller 6
No
No
82
General Purpose Controller 7
No
No
83
General Purpose Controller 8
No
No
84
Portamento Control
No
Yes 2)
85
No
Yes
Value>63 = Hold Pedal pressed
86
No
Yes
Value>63 = Chain Pedal pressed
87
No
No
88
No
No
89
No
No
90
No
No
91
Reverb Send Level
Yes
Yes 2)
92
Effects 2 Depth
No
No
93
Chorus Send Level
Yes
Yes 2)
94
Effects 4 Depth
No
No
95
Effects 5 Depth
No
No
96
Data Increment
No
No
97
Data Decrement
No
No
98
Non-Registered Parameter Number (LSB)
Yes
No
99
Non-Registered Parameter Number (MSB)
Yes
No
100
Registered Parameter Number (LSB)
Yes
No
101
Registered Parameter Number (MSB)
Yes
No
102
No
Yes
Value>63 = Hold Pedal pressed
103
No
Yes
Value>63 = Chain Pedal pressed
104
No
No
105
No
No
106
No
No
107
No
No
108
No
No
109
No
No
110
No
No
111
No
No
112
No
No
113
No
No
114
No
No
115
No
No
116
No
No
117
No
No
118
No
No
119
No
No
120
All Sound Off
No
Yes 2)
121
Reset All Controllers
No
Yes 2)
122
Local Control On/Off
No
No
123
All Notes Off
No
Yes 2)
124
Omni Mode Off
No
No
125
Omni Mode On
No
No
126
Poly Mode Off
No
Yes 2)
127
Poly Mode On
No
Yes 2)
64
AXON AX 100 MKII V. 2.0 (Português)
Table of implemented NRPN controllers
NRPN
MSB
(CC
0x63)
0x01
NRPN
LSB
(CC
0x62)
Data Entry MSB
(CC 0x06)
Description
Vibrate rate modify
Vibrate depth modify
Vibrate delay modify
TVF cutoff freq modify
TVF resonance modify
Env. attack time modify
Env. decay time modify
Env. release time modif
Pitch coarse of drum instr. note rr in semitones 1)
Level of drum instrument note rr 1)
0x40=center, Pan of drum instrument note rr 1)
0x08
0x40 -> no modif.
0x01
0x01
0x01
0x01
0x01
0x01
0x01
0x18
0x1A
0x09
0x0A
0x20
0x21
0x63
0x64
0x66
rr
rr
0x40 -> no modif.
0x40 -> no modif.
0x40 -> no modif.
0x40 -> no modif.
0x40 -> no modif.
0x40 -> no modif.
0x40 -> no modif.
0x40 -> no modif.
0x00 – 0x7F
0x1C
rr
0x00=left,
0x7F=right
0x1D
rr
0x00 – 0x7F
Reverb send level of drum instrument note rr 1)
0x1E
rr
0x00 – 0x7F
Chorus send level of drum instrument note rr 1)
0x37
0x07
0x00 – 0x7F
Master Volume
0x37
0x08
0x00=-12dB,
0x40=0dB, Midi Equalizer Low band gain
0x7F=+12dB
0x37
0x09
0x00=-12dB,
0x40=0dB, Midi Equalizer Med1 band gain
0x7F=+12dB
0x37
0x0A
0x00=-12dB,
0x40=0dB, Midi Equalizer Med2 band gain
0x7F=+12dB
0x37
0x0B
0x00=-12dB,
0x40=0dB, Midi Equalizer High band gain
0x7F=+12dB
0x37
0x0C
0x00=0Hz to 0x7F=1.25Khz
Midi Equalizer Low band freq
0x37
0x0D
0x00=0Hz to 0x7F=1.4Khz
Midi Equalizer Med1 band freq
0x37
0x0E
0x00=0Hz to 0x7F=1.4Khz
Midi Equalizer Med2 band freq
0x37
0x0F
0x00=0Hz to 0x7F=5.2Khz
Midi Equalizer High band freq
0x37
0x10
0x00 – 0x7F
Midi Equalizer Med1 band width
0x37
0x11
0x00 – 0x7F
Midi Equalizer Med2 band width
0x37
0x18
0x00 – 0x7F
Midi Master volume
0x37
0x19
0x00=left,
0x40=center, Midi Master pan
0x7F=right
0x37
0x1A
0x00=no send,
General Midi reverb send
0x40=default,
0x7F=max
0x37
0x1B
0x00=no send,
General Midi chorus send
0x40=default,
0x7F=max
0x37
0x55
bits 7,6: 0
Effects on/off
bit 5: Reverb on/off
bit 4: Chorus on/off
EQ2=0, EQ1=0 : equalizer off
bit 3,2: 0
EQ2=1, EQ1=0 : 2 band equalizer
bit 1: EQ2
EQ2=1, EQ1=1 : 4 band equalizer
bit 0: EQ1
0x37
0x57
0x00
–
0x1F
0x20=all System Exclusive Device ID
accepted
1) Drumset edit NRPN: 2 different drumset edit tables are implemented :
ƒ 1 for channel 10
ƒ 1 for channels 1-9 or 11-16 : for all these channels, edit table is the same
AXON AX 100 MKII V. 2.0 (Português)
Compatible to
Standard
GS
GS
GS
GS
GS
GS
GS
GS
GS
GS
GS
GS
GS
65
MIDI SysEx Implementation
Format for AX 100 SysEx dumps (Local Mode = On):
0xF0,
SysEx status
0x00, 0x20, 0x36, TerraTec ID
0x20, 0x00,
Model ID: AX 100
ah, am, al,
Address high, mid, low
ch, cm, cl,
Data byte count high 7 bits, mid 7 bits, low 7 bits
dh, dl
Data #0 high 7 bits, low 7 bits
...
Data ...
dh, dl
Data #n high 7 bits, low 7 bits
cc,
Checksum
0xF7
End of exclusive
Table of AX 100 SysEx dumps
Local mode = on
ah
Address
am
al
Byte Count
ch
cm
cl
Description
Received/
Transmitted
R/T
0x00 0x00 0x00
0x03 0x38 0x5C
Dump all data
0x00 0x00 0x01
0x03 0x06 0x00
Dump all presets
R/T
0x00 0x00 0x02
0x00 0x16 0x00
Dump all chain presets
R/T
0x00 0x00 0x03
0x00 0x04 0x00
Dump all arpeggio pattern
R/T
0x00 0x00 0x09
0x00 0x14 0x08
Dump all sequence (tracks/pattern)
R/T
0x00 0x00 0x0A
0x00 0x0C 0x00
Dump all sequence pattern
R/T
0x00 0x00 0x0B
0x00 0x08 0x00
Dump all sequence tracks
R/T
0x00 0x00 0x11
0x00 0x03 0x06
Dump edit preset
R/T
0x00 0x00 0x12
0x00 0x00 0x58
Dump edit chain
R/T
0x00 0x00 0x13
0x00 0x00 0x20
Dump arpeggio edit pattern
R/T
0x00 0x00 0x1A
0x00 0x00 0x30
Dump sequencer edit pattern
R/T
0x00 0x00 0x1B
0x00 0x00 0x80
Dump sequencer edit track
R/T
0x00 0x00 0x20
0x00 0x00 0x14
Dump global parameter
R/T
0x00 0x00 0x21
0x00 0x01 0x70
Dump CC defaults
R/T
0x00 0x00 0x22
0x00 0x00 0x50
Dump guitar parameter
R/T
0x00 0x00 0x23
0x00 0x02 0x00
Dump MIDI mapping
R/T
0x00 0x00 0x24
0x00 0x00 0x06
Dump sequencer globals
R/T
0x00 0x00 0x25
0x00 0x00 0x02
Firmware version number
T
0x00 0x00 0x26
0x00 0x00 0x06
Sequencer control command (for editor test mode only)
R
0x00 0x00 0x27
0x00 0x00 0x00
Lock device (when connected to editor)
R
0x00 0x00 0x28
0x00 0x00 0x00
Unlock device (when disconnected from editor)
R
0x00 0x01 nn
0x00 0x03 0x06
Dump preset #nn (nn = 0x00..0x7F)
R/T
0x00 0x02 nn
0x00 0x00 0x58
Dump chain preset #nn (nn = 0x00..0x1F)
R/T
0x00 0x03 nn
0x00 0x00 0x20
Dump arpeggio pattern #nn (nn = 0x00..0x0F)
R/T
0x00 0x0A nn
0x00 0x00 0x30
Dump sequence pattern #nn (nn = 0x00..0x1F)
R/T
0x00 0x0B nn
0x00 0x00 0x80
Dump sequence track #nn (nn = 0x00..0x07)
R/T
0xaa 0x4a 0xaa
0x00 0x00 0x00
Dump Request
Combine bit 6 in “am” with any address to request a dump
of this type
R
66
AXON AX 100 MKII V. 2.0 (Português)
Format for GS Compatible SysEx commands
(Local Mode = Off)
0xF0,
0x41, id, 0x42,
0x12,
ah, am, al,
vv, …, vv,
xx,
0xF7
SysEx status
GS Standard address. id=device ID, selected with NRPN 3757
GS Standard data command
Address high, mid, low
Value databytes
Don´t care
End of exclusive
Table of GS Compatible SysEx commands
(Local Mode = Off)
Address
(ah, am, al)
0x40 0x00 0x00
Databytes
Description
vv vv vv vv
0x40 0x00 0x04
vv
0x40 0x00 0x05
0x40 0x00 0x06
0x40 0x00 0x7F
0x00 0x00 0x7F
0x40 0x01 0x10
vv
vv
0x00
xx
vv1 … vv16
0x40 0x01 0x30
vv
0x40 0x01 0x31
0x40 0x01 0x32
0x40 0x01 0x33
0x40 0x01 0x34
0x40 0x01 0x35
0x40 0x01 0x38
vv
vv
vv
vv
vv
vv
0x40 0x01 0x39
0x40 0x01 0x3A
0x40 0x01 0x3B
0x40 0x01 0x3C
0x40 0x01 0x3D
0x40 0x01 0x3E
0x40 0x01 0x3F
0x40 0x1p 0x02
vv
vv
vv
vv
vv
vv
vv
nn
Master tune (default vv = 0x00 0x04 0x00 0x00) -100.0 to +100.0 cents.
Nibbelized data should be used (always four bytes). For example, to tune
to +100.0 cents, sent data should be 0x00 0x07 0x0E 0x08
Master volume (default vv = 0x7F)
Not reset by GS reset.
Master key-shift (default vv = 0x40, no transpose)
Master pan (default vv = 0x40, center)
GS reset
GS reset
Voice reserve :
vv1= Part 10 (default vv = 2)
vv2 to vv10 = Part 1 to 9 (default vv = 2)
vv11 to vv16= Part 11 to 16 (default vv = 0)
Reverb type (vv=0x00 to 0x07), default = 0x04
0x00 : Room1
0x01 : Room2
0x02 : Room3
0x03 : Hall1
0x04 : Hall2
0x05 : Plate
0x06 : Delay
0x07 : Pan delay
Reverb character, default vv = 0x04
Reverb Pre-LPF, 0 to 7, default vv = 0
Reverb master level, default vv = 0x40
Reverb time
Reverb delay feedback. Only if reverb number=6 or 7 (delays)
Chorus type (vv=0 to 7), default = 0x02
0x00 : Chorus1
0x01 : Chorus2
0x02 : Chorus3
0x03 : Chorus4
0x04 : Feedback
0x05 : Flanger
0x06 : Short delay 0x07 : FB delay
Chorus Pre-LPF, 0 to 7, default vv = 0
Chorus master level, default vv = 0x40
Chorus feedback
Chorus delay
Chorus rate
Chorus depth
Chorus send level to reverb, default=0
MIDI channel to part assign
p is part (0x0 to 0xF)
nn is MIDI channel (0x00 to 0x0F, 0x10=OFF).
This SYSEX allows to assign several parts to a single MIDI channel or to
mute a part.
Default assignment :
part
MIDI channel
0
9
(DRUMS)
1-9
0-8
10-15
10-15
AXON AX 100 MKII V. 2.0 (Português)
67
Address
(ah, am, al)
Databytes
0x40 0x1p 0x15
vv
Description
Part to rhythm allocation
p is part (0x0 to 0xF)
vv is 0x00 (sound part) or 0x01 (rhythm part).
This SYSEX allows a part to play sound or drumset. There is no limitation
of the number of parts playing drumset.
Default assignment : part 0 plays drums (default MIDI channel 9) all other
parts play sound.
In the following addresses, n is the MIDI channel (0x0 to 0xF)
0x40 0x1n 0x40
vv1 ... vv12
Scale tuning
vv1 to vv12 are 12 semi-tones tuning values (C, C#, D, ... A#, B)
Range: -64 (0x00) … 0 (0x40) … +63(0x7F) cents.
This SYSEX allows non chromatic tuning of the musical scale on a given
MIDI channel.
Default vv1, ... ,vv12 = 0x40 (chromatic tuning).
Scale tuning has no effect if the part is assigned to a rhythm channel or if
the sound played is not of chromatic type.
0x40 0x1n 0x1A
vv
Velocity slope from 0x00 to 0x7F (default = 0x40)
0x40 0x1n 0x1B
vv
Velocity offset from 0x00 to 0x7F (default = 0x40)
0x40 0x1n 0x1F
vv
CC1 Controller number (0x00-0x5F) (default = 0x10)
0x40 0x1n 0x20
vv
CC2 Controller number (0x00-0x5F) (default = 0x11)
0x40 0x2n 0x00
vv
Mod pitch control (-24,+24 semitone) (default = 0x40)
0x40 0x2n 0x01
vv
Mod tvf cutoff control (default = 0x40)
0x40 0x2n 0x02
vv
Mod Amplitude control (-100%-+100%) (default = 0x40)
0x40 0x2n 0x03
vv
Mod lfo1 rate control (default = 0x40)
n is don’t care. Rate is common on all channels
0x40 0x2n 0x04
vv
Mod lfo1 pitch depth (0-600 cents) (default = 0x0A)
0x40 0x2n 0x05
vv
Mod lfo1 tvf depth (default = 0)
0x40 0x2n 0x06
vv
Mod lfo1 tva depth (0-100%) (default = 0)
0x40 0x2n 0x10
vv
Bend pitch control (-24,+24 semitone) (default = 0x42)
0x40 0x2n 0x11
vv
Bend tvf cutoff control (default = 0x40)
0x40 0x2n 0x12
vv
Bend Amplitude control (-100%-+100%) (default = 0x40)
0x40 0x2n 0x14
vv
Bend lfo1 pitch depth (0-600 cents) (default = 0)
0x40 0x2n 0x15
vv
Bend lfo1 tvf depth (default = 0)
0x40 0x2n 0x16
vv
Bend lfo1 tva depth (0-100%) (default = 0)
0x40 0x2n 0x20
vv
CAF pitch control (-24,+24 semitone) (default = 0x40)
0x40 0x2n 0x21
vv
CAF tvf cutoff control (default = 0x40)
0x40 0x2n 0x22
vv
CAF Amplitude control (-100%-+100%) (default=0x40)
0x40 0x2n 0x24
vv
CAF lfo1 pitch depth (0-600 cents) (default = 0)
0x40 0x2n 0x25
vv
CAF lfo1 tvf depth (default = 0)
0x40 0x2n 0x26
vv
CAF lfo1 tva depth (0-100%) (default = 0)
0x40 0x2n 0x40
vv
CC1 pitch control (-24,+24 semitone) (default = 0x40)
0x40 0x2n 0x41
vv
CC1 tvf cutoff control (default = 0x40)
0x40 0x2n 0x42
vv
CC1 Amplitude control (-100%-+100%) (default=0x40)
0x40 0x2n 0x44
vv
CC1 lfo1 pitch depth (0-600 cents) (default = 0)
0x40 0x2n 0x45
vv
CC1 lfo1 tvf depth (default = 0)
0x40 0x2n 0x46
vv
CC1 lfo1 tva depth (0-100%) (default = 0)
0x40 0x2n 0x50
vv
CC2 pitch control (-24,+24 semitone) (default = 0x40)
0x40 0x2n 0x51
vv
CC2 tvf cutoff control (default = 0x40)
0x40 0x2n 0x52
vv
CC2 Amplitude control (-100%-+100%) (default = 0x40)
0x40 0x2n 0x54
vv
CC2 lfo1 pitch depth (0-600 cents) (default = 0)
0x40 0x2n 0x55
vv
CC2 lfo1 tvf depth (default = 0)
0x40 0x2n 0x56
vv
CC2 lfo1 tva depth (0-100%) (default = 0)
68
AXON AX 100 MKII V. 2.0 (Português)
Patch list
PRG
0
0
0
0
0
0
1
1
1
2
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
8
8
9
10
10
11
11
11
12
12
12
12
12
13
14
14
14
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
BNK
0
1
18
40
41
50
0
1
50
0
1
32
40
41
0
1
0
1
18
32
40
45
50
51
52
64
0
1
32
33
34
40
41
42
45
50
0
1
25
35
0
1
27
50
51
52
64
65
0
50
0
0
64
0
1
45
0
1
64
97
98
0
0
96
97
0
35
96
97
0
32
33
34
35
36
37
38
40
64
65
66
67
0
24
32
33
37
Name
Grand Piano
Grand Piano Wide
Grand Piano Mellow
Grand Piano & Strings
Dream Piano
Grand Piano & StereoStrings
Bright Piano
Bright Piano Wide
The Grand Opener
Electric Grand
Electric Grand Wide
Electric Grand Detuned
Electric Grand & Piano
The Big Stage
Honky Tonk
Honky Tonk Wide
Electric Piano 1
Electric Piano 1 Wide
Electric Piano Mellow
Electric Piano 1 Chorus
Electric Piano 1 Hard
Electric Piano VX
Electric Piano 1 Tremolo
Electric Piano 1 SlowTremolo
Electric Piano 1 & WarmPad
60's EP
Electric Piano 2
Electric Piano 2 Wide
Electric Piano 2 Chorus
Electric Piano 2 Hard
Electric Piano 2 Legend
Electric Piano 2 Phase
Electric Piano 2 & WarmPad
Electric Piano 2 & Koto
Electric Piano 2 VX
Foster On Stage
Harpsichord
Harpsichord Wide
Harpsichord 2
Harpsichord 3 Modern
Clavichord
Clavichord Wide
Clavichord Wha
Hammer Clav
DX Clav
Mouth Clav
Synthochord
Clavichord Pierce
Celesta
Celesta UnderWater
Glockenspiel
MusicBox
MusicBox Organ
Vibes
Vibes Wide
Vibes Hard
Marimba
Marimba Wide
Marimba Sine
Balafon
Log Drum
Xylophon
Tubular Bells
Church Bell
Carillon
Dulcimer
Dulcimer 2
Gipsy Pick
Santur
Drawbar Organ 1
Drawbar Organ Detuned
60's Organ 1
60's Organ 2
70's Organ 1
OctaSwell
60's Organ 3
EventBar
Dave's Road
Organ Bass
Wallace Organ
Jahrmarkt
Drawbar Organ 3
Percussive Organ 1
Percussive Organ Rotary
Percussive Organ Detuned
Percussive Organ Lite
Percussive Organ 2
AXON AX 100 MKII V. 2.0 (Português)
Voices
1
1
1
2
3
3
1
1
5
1
1
2
2
2
2
2
1
1
2
2
1
2
2
2
3
3
2
2
2
2
2
2
4
3
1
4
2
2
3
3
2
2
2
2
2
2
2
2
2
2
2
2
2
1
2
3
2
2
2
1
2
1
1
2
2
2
2
3
4
2
2
2
2
2
2
2
2
3
2
2
2
2
1
2
2
1
2
Typ
GM
XG
XG
XG
XG
TT
GM
XG
TT
GM
XG
XG
XG
XG
GM
XG
GM
XG
XG
XG
XG
XG
TT
TT
TT
TT
GM
XG
XG
XG
XG
XG
XG
XG
XG
TT
GM
XG
XG
XG
GM
XG
XG
TT
TT
TT
XG
XG
GM
TT
GM
GM
XG
GM
XG
XG
GM
XG
XG
XG
XG
GM
GM
XG
XG
GM
XG
TT
XG
GM
XG
XG
XG
XG
XG
XG
XG
TT
XG
TT
TT
XG
GM
TT
XG
XG
XG
Notes
69
PRG
17
17
18
18
18
18
18
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
24
24
24
24
24
25
25
25
25
25
25
26
26
26
26
26
27
27
28
28
28
28
28
28
29
29
30
30
30
31
31
31
32
32
32
33
33
33
33
33
33
33
34
34
35
35
35
35
35
35
35
36
36
36
37
37
38
38
38
38
38
38
38
38
38
38
39
70
BNK
50
51
0
50
64
65
66
0
32
35
40
50
64
65
0
40
0
32
0
32
0
64
0
16
25
43
50
51
96
0
16
35
40
59
96
0
18
32
50
59
0
32
0
40
41
43
45
50
0
43
0
40
41
0
65
66
0
40
50
0
18
27
40
43
45
50
0
28
0
27
32
35
50
59
96
0
27
32
0
43
0
18
20
24
35
40
64
65
66
96
0
Name
Play House C0
Short Reggae
Rock Organ
Rotary Swell
Rock Rotary
Rock Rotary Slow
Rock Rotary Fast
Church Organ
Church Organ Detuned
Church Organ Octave
Notre Dam
Hitchcock Organ
Organ Flute
Organ Flute Tremolo
Reed Organ
Puff Organ
Accordion
AccordIt
Harmonica
Harmonica 2
Bandoneon
Bandoneon 2
Nylon Guitar
Nylon Guitar 2
Nylon Guitar 3
Nylon Guitar Wide
Nylon Guitar & WarmPad
Ocean Memories
Ukunjo
Steel Guitar
Steel Guitar 2
12-String Guitar
Nylon & Steel
Mono Steel
Mandolin
Jazz Guitar
Mellow Guitar
Jazz Guitar Amp
Jazz Bend
Mono Jazz
Clean Guitar
Clean Guitar Chorus
Mute Guitar
Funk Guitar 1
Mute Steel Guitar
Funk Guitar 2
Velo MuteClean
Muted Wah
Overdrive
Guitar Pinch
Distortion Guitar
Feedback Guitar 1
Feedback Guitar 2
Guitar Harmonics
Guitar Feedback
Feedback World
Acoustic Bass
Jazz Rhythm
The Jazz Trio
Finger Bass
Finger Bass Dark
Flange Bass
Bass & Distortion Guitar
Finger Slap
Finger Bass 2
Finger Combo
Pick Bass
Muted Pick Bass
Fretless
Fretless Reso
Fretless 2
Fretless Octave
Warm Combo
Mono Fretless
SynFretless
Slap Bass 1
Slap Bass Reso
Punch Thumb
Slap Bass 2
Slap Bass 2 Velo
Synth Bass 1
Synth Bass 1 Dark
Synth Bass 1 Fast Reso
Acid Bass
Whoop Bass
SID Bass
Distorante B.
Square Bass
Gummy Bass
Hammer Bass
Synth Bass 2
Voices
4
1
2
3
2
3
3
2
2
2
3
4
3
3
2
3
3
3
1
2
3
3
1
2
1
2
4
4
1
2
2
2
2
2
2
2
2
3
4
1
2
2
2
2
2
4
4
2
2
3
1
2
2
1
1
2
2
3
5
1
1
1
2
2
2
3
1
1
2
2
2
2
4
1
2
1
1
1
1
1
1
1
1
1
2
2
2
1
2
3
1
Typ
TT
TT
GM
TT
XG
XG
XG
GM
XG
XG
XG
TT
XG
XG
GM
XG
GM
XG
GM
XG
GM
XG
GM
XG
XG
TT
TT
TT
TT
GM
XG
XG
XG
TT
XG
GM
XG
XG
TT
TT
GM
XG
GM
XG
XG
XG
XG
TT
GM
XG
GM
XG
XG
GM
XG
TT
GM
XG
TT
GM
XG
XG
XG
XG
XG
TT
GM
XG
GM
TT
XG
TT
TT
TT
TT
GM
XG
XG
GM
XG
GM
XG
XG
XG
TT
TT
TT
XG
TT
TT
GM
Notes
Split D0 / D#0
from A5 sea gulls
Split F2 / F#2
Split E2 / F2
AXON AX 100 MKII V. 2.0 (Português)
PRG
39
39
39
39
39
39
39
39
40
40
41
42
43
44
44
44
45
45
46
46
46
46
46
47
47
47
48
48
48
48
48
48
48
48
48
49
49
49
49
49
49
49
50
50
50
50
50
51
52
52
52
52
52
52
53
53
53
54
54
54
54
54
54
55
55
55
56
56
56
56
57
57
58
58
59
59
60
60
60
60
61
61
61
61
61
62
62
62
62
62
62
BNK
6
12
18
19
32
40
41
64
0
8
0
0
0
0
8
40
0
50
0
40
50
51
52
0
50
51
0
3
8
24
35
40
42
45
50
0
3
8
40
50
64
65
0
27
50
64
65
0
0
3
16
32
40
50
0
50
51
0
40
41
50
51
64
0
35
64
0
16
17
32
0
18
0
16
0
50
0
6
32
37
0
35
40
41
42
0
12
20
24
27
32
Name
Synth Bass 2 Mellow
Seq Bass
Smack Bass
Dark Bass
Smooth Flange
Mellow Drone
DX Bass
X-Wire Bass
Violin
Slow Violin
Viola
Cello
Contrabass
Tremolo Strings
Slow Tremolo Strings
Tremolo Concerto
Pizzicato Strings
Pizzicato & Strings
Harp
Yangqin
Enya's Garden
Eden's Garden
Harp Wide & Bright
Timpani
Timpani Wide
Comical Timpani
Strings
Strings Wide Pan
Crescendo Strings
Arco Strings
60'ies Strings Mellotron
Orchstra
Tremolo Orchestra
Velo Strings
Battle For Troy
Slow Strings
Slow Strings Wide Pan
Unreleased Strings
Warm Strings
Century Strings
Seventies Strings
String Ensemble 3
Synth Strings 1
Synth Strings Reso
FiftyFifty Synth Strings
Synth Strings 4
5th Synth Strings
Synth Strings 2
Choir Aah
Choir Aah Wide Pan
Choir Aah 2 Warm
Mellow Choir
Choir Strings
Wuah Choir
Voice Ooh
Voice Dope
Doopimba
SynVox
SynVox 2
Choral
Angels Swirls
Bubble Voice
AnaVoice
Orchestra Hit
Orchestra Hit 2
Impact
Trumpet
Trumpet Duo
Trumpet Combo
Warm Trumpet
Trombone
Trombone 2
Tuba
Tuba Duo
Mute Trumpet
Mute Duo
French Horns
French Horn Solo
French Horns 2
Horn Orchestra
Brass Section
Trumpet & Trombone Section
Brass Section 2
Eurovision
Mellow Brass
Synth Brass 1
Quack Brass
Reso Synth Brass
Poly Brass
Synth Brass 3
Oberheim
AXON AX 100 MKII V. 2.0 (Português)
Voices
2
2
1
1
2
2
1
2
1
1
1
1
1
2
2
4
2
4
1
1
6
5
2
1
1
2
2
2
2
2
2
3
5
4
6
2
2
2
2
3
3
3
2
2
2
4
2
2
2
2
4
2
4
2
2
2
4
2
3
4
3
4
1
1
2
5
1
2
4
1
1
1
1
2
1
2
2
1
2
2
2
4
3
4
4
2
2
2
2
3
4
Typ
XG
XG
TT
TT
TT
TT
XG
XG
GM
XG
GM
GM
GM
GM
XG
TT
GM
TT
GM
XG
TT
TT
TT
GM
TT
TT
GM
XG
XG
XG
XG
XG
XG
XG
TT
GM
XG
TT
XG
TT
XG
XG
GM
XG
TT
XG
TT
GM
GM
XG
TT
XG
XG
TT
GM
TT
TT
GM
XG
XG
TT
TT
XG
GM
XG
TT
GM
TT
TT
XG
GM
XG
GM
TT
GM
TT
GM
XG
XG
XG
GM
XG
XG
TT
XG
GM
XG
XG
XG
XG
XG
Notes
71
PRG
62
62
63
63
63
63
63
63
63
64
65
65
65
66
66
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
80
80
80
80
80
80
80
80
80
81
81
81
81
81
81
81
81
81
81
81
81
81
81
81
82
82
83
83
84
84
84
84
85
85
85
86
86
87
87
87
87
88
88
89
89
89
89
89
89
89
90
90
90
90
90
91
91
91
91
91
72
BNK
45
64
0
18
40
41
45
52
64
0
0
40
43
0
40
41
64
0
0
0
0
0
0
0
0
0
0
0
0
0
0
6
8
18
19
50
51
64
65
66
0
6
8
18
19
20
24
25
40
41
45
50
51
52
96
0
65
0
64
0
50
64
65
0
24
64
0
35
0
16
64
65
0
64
0
16
17
18
50
64
65
0
64
65
66
67
0
50
51
64
66
Name
Ana Velo Brass
Ana Brass 1
Synth Brass 2
Soft Brass
Synth Brass 4
Choir Brass
Velo Brass 2
Bad Analog Horn
Ana Brass 2
Soprano Sax
Alto Sax
Sax Section
Hyper Alto
Tenor Sax
Breath Tenor Sax
Soft Tenor
Tenor Section
Bariton Sax
Oboe
English Horn
Bassoon
Clarinet
Piccolo
Flute
Recorder
Pan Flute
Bottle
Shakuhachi
Whistle
Ocarina
Square Lead
Square Lead 2
Lyles Three Voice
Hollows
Munch Square
Square Trip
Future Square
Percussive Square
Solo Sine
Sine Lead
Saw Lead
Saw 2
Comic Saw
Dyna Saw
I Speak FM
Big Lead
Heavy Synth
Simple Moog
Variation Lead
Doctor Lead
Velo Fifth Lead
Unheil
Cinema Scope
Night Lead
Seq Ana
Calliope
Desert Calliope
Chiffer Lead
Rubby
Charang Lead
Dewire Lead
Dist Lead
Wire Lead
Solo Vox
Synth Aah
Vox Lead
Fifth Lead
The Source
Bass & Lead
Big & Low
Fat & Perky
Soft Wurly
Fantasia 1
Fantasia 2
Warm Pad
Thick Pad
Soft Pad
Sine Pad
Super Analogue
Horn Pad
Silona Pad
Poly Synth Pad
Poly Pad 80
Click Pad
Ana Pad
Square Pad
Space Voice
Cold Space
Cool Choir
Heaven 2
Itopia
Voices
2
4
2
3
4
4
4
2
4
2
1
3
2
1
1
1
3
2
1
1
1
1
2
2
1
1
1
2
2
1
2
1
3
3
3
4
1
1
1
2
2
1
2
1
2
4
3
1
3
2
3
7
9
4
2
2
2
2
2
2
2
3
4
2
1
3
3
2
2
3
3
3
3
3
2
3
2
2
4
4
4
2
2
3
2
3
3
3
3
3
4
Typ
XG
XG
GM
XG
XG
XG
XG
TT
XG
GM
GM
XG
XG
GM
XG
XG
XG
GM
GM
GM
GM
GM
GM
GM
GM
GM
GM
GM
GM
GM
GM
XG
XG
XG
TT
TT
TT
TT
XG
XG
GM
XG
TT
XG
XG
TT
TT
TT
TT
XG
TT
TT
TT
TT
TT
GM
TT
GM
XG
GM
TT
XG
XG
GM
XG
TT
GM
TT
GM
XG
XG
TT
GM
XG
GM
XG
XG
XG
TT
XG
TT
GM
XG
TT
XG
XG
GM
TT
TT
XG
XG
Notes
AXON AX 100 MKII V. 2.0 (Português)
PRG
91
92
92
92
92
93
93
93
94
95
95
95
95
95
96
96
96
96
96
96
97
97
97
97
98
98
98
98
98
98
98
98
98
98
98
98
98
98
98
98
98
98
99
99
99
99
99
99
99
99
99
100
100
100
101
101
101
101
101
101
101
101
101
101
102
102
102
102
102
102
102
102
102
103
103
104
104
104
104
104
105
105
105
105
105
105
106
106
107
107
107
BNK
67
0
50
64
65
0
64
65
0
0
20
27
64
66
0
45
50
64
65
66
0
27
50
64
0
12
14
18
35
40
41
42
50
64
65
66
67
68
69
70
71
72
0
18
19
40
50
64
65
66
67
0
64
96
0
50
64
65
66
67
68
70
71
96
0
8
14
64
65
66
67
68
69
0
64
0
32
35
96
97
0
28
50
96
97
98
0
50
0
96
97
Name
CC Pad
Bowed Glass
Alaska Flares
Glacier
Glass Pad
Metallic Pad
Tine Pad
Pan Pad
Halo Pad
Sweep Pad
Shwimmer
Converge
Polar Math. Pad
Celestial
Ice Rain
Clavi Pad
Clavi Pad Mono
Harmo Rain
African Waterfalls
Caribean
Soundtrack
Prologue
Analog Soundtrack
AnceString
Crystal
Synth Drum Cmp
Popcorn
Tiny Bell
Round Clock
Glock China
Clear Bell
Choir Bell
Kuibono
Synth Mallet
Soft Crystal
Loud Glock
Xmas Bell
Vibe Bell
Babybel :0)
Air Bells
Bell Harp
Gamelimba
Atmosphere
Warm Atmos
Hollow Rise
Nylon EP
Plasticman
Nylon Harp
Harp Vox
Atmos Pad
Planet
Brightness
Fanta Bell
Smokey
Goblins
Vectormorph
Goblin Syn
50's SciFi
Ring Pad
Ritual
To Heaven
Night
Glisten
Bell Choir
Echo Drops
Echo Pad Slow
Echo Pan
Echo Bell
Big Pan
Synth Piano
Creation
Stardust
Reso Pan
Star Theme
Starz
Sitar
Detuned Sitar
Sitar 2
Sitar 3
Tamboura
Banjo
Mute Banjo
Gopichant 2
Rabab
Gopichant
Oud
Shamisen
Berim Tao
Koto
T.Koto
Kanoon
AXON AX 100 MKII V. 2.0 (Português)
Voices
3
2
5
2
3
3
4
4
3
2
2
2
2
4
3
2
1
3
3
3
2
2
4
2
3
3
1
2
2
2
2
3
3
1
3
2
2
2
3
3
3
3
3
3
2
2
3
2
3
4
3
3
3
2
2
4
2
2
3
2
3
5
4
4
2
3
3
2
2
3
3
2
2
2
3
2
2
3
1
3
1
1
2
2
2
2
1
4
2
3
3
Typ
XG
GM
TT
XG
XG
GM
XG
XG
GM
GM
XG
XG
XG
XG
GM
XG
TT
XG
TT
XG
GM
XG
TT
XG
GM
XG
XG
XG
XG
XG
XG
XG
TT
XG
XG
XG
XG
XG
TT
XG
XG
XG
GM
XG
XG
XG
TT
XG
XG
XG
XG
GM
XG
XG
GM
TT
XG
XG
XG
XG
XG
XG
XG
XG
GM
TT
XG
XG
XG
XG
XG
XG
XG
GM
XG
GM
XG
XG
XG
XG
GM
XG
TT
XG
XG
XG
GM
TT
GM
XG
XG
Notes
73
PRG
108
109
110
111
111
111
111
112
112
112
112
112
112
112
113
114
114
114
115
115
116
116
117
117
117
117
118
118
118
119
120
121
122
122
122
123
124
125
126
127
127
127
0
8
16
24
25
28
29
32
40
48
50
126
74
BNK
0
0
0
0
64
96
97
0
96
97
98
99
100
101
0
0
97
98
0
96
0
96
0
64
65
66
0
64
65
0
0
0
0
50
51
0
0
0
0
0
2
50
x
x
x
x
x
x
x
x
x
x
x
x
Name
Kalimba
Bagpipe
Fiddle
Shanai
Shanai 2
Pungi
Hichriki
Tinkle Bell
Bonang
Gender
Synth Gamelan
Slow Synth Gamelan
Rama Cymbal
Asian Cymbal
Agogo
Steel Drum
Glass Percussion
Thai Bell
Wood Block
Castanet
Taiko Drum
Grand Cassa
Melodic Tom
Melodic Tom 2
Real Tom
Rock Tom
Synth Drum
Ana Tom
Electronic Percussion
Reverse Cymbal
Fret Noise
Breath Noise
Seashore
Sea Gulls
Space Storm
Birds
Telephone
Helicopter
Applause
Gunshot
Laser Gun
Burr's Easy Kit
Standard Kit
Room Kit
Power Kit
Electro Kit
Analog Kit
TR-808 Kit
TR-909 Kit
Jazz Kit
Brush Kit
Orchestra Kit
Burr's Easy Kit
SFX Kit
Voices
2
3
1
1
1
1
2
2
2
2
2
3
2
2
2
2
3
3
1
1
2
1
1
2
1
3
2
1
3
2
1
1
2
1
2
2
2
2
2
2
1
1
1
2
2
2
2
2
2
1
1
1
1
2
Typ
GM
GM
GM
GM
XG
XG
XG
GM
XG
XG
TT
TT
XG
XG
GM
GM
TT
XG
GM
XG
GM
XG
GM
XG
XG
XG
GM
XG
XG
GM
GM
GM
GM
TT
TT
GM
GM
GM
GM
GM
GS
TT
GS
GS
GS
GS
GS
TT
TT
GS
GS
GS
TT
GS
Notes
AXON AX 100 MKII V. 2.0 (Português)
Tabela de parámetros
GLOBAL
BASIC CHANNEL
1 - 16
HOLD CHANNEL
1 - 16
SEQ CHANNEL
1 - 16
SEQPORTS
MIDI, SOUNDB, MIDI+SB, NONE
PBEND RANGE
OFF, 1 - 24
SND PBENDRG
ON, OFF
LOCAL MODE
ON, OFF
TUNE BASE
-99 - +99
PICK THE OPEN A STRING
GUITAR NO.
1-8
TYP
GUIT, BASS, VIOLIN, CELLO
PICKUP
MAGNETIC, PIEZO
NOTE OFF LIMIT
2 - 30
TRIG. LEVEL
0-9
PEDALSENS
EXP 1, EXP 2
CC DEFAULTS
MIDI CC#0 - CC#119
MIDI MAPPING
Map MIDI X to Preset X
DISPLAY
TUNING, LEVEL
SOUNDNAMES
NUM, GM, WXT
DCLIC RESPNS
1 - 20
XMIT SYSEX
TOTAL DUMP
GUIT. TUNE (6-1)
+/- 3 Octaves
SENSE (E6 - E1)
8 - 64
WHEELCNTRL
ON, OFF
SET PEDAL TO MIN -> ENTER
SET PEDAL TO MAX -> ENTER
UTILITY
PRESET
ALL, 1 - 128
CHAIN
ALL, 1 - 32
ARP-PATTERN
ALL, 1 - 16
SEQUENC
ALL, PATTRN, TRACKS
RECEIVE SYSEX
ON, OFF
EDIT SEQUENCE
TEMPO
EXT., 41 - 240
VOLUME
0 - 127
PANORAMA
L15 - R15
REVERB SEND
0 - 127
CHORUS SEND
0 - 127
MODE
PATTERN, TRACK
PATTERN
1 - 32
TRACK
1-8
KIT
Select Drumkit
STEPS
1 - 16
Instrument 1
Edit Sequence
Instrument 2
Edit Sequence
Instrument 3
Edit Sequence
Instrument 4
Edit Sequence
ST (Step)
0 - 31
C (Count)
0 - 127
PT (Pattern)
1 - 32
ADC MON
CHAIN
Edit Chain Name
Select Preset
Select Step
AXON AX 100 MKII V. 2.0 (Português)
75
PRESET
Select Splitzone
EDIT LAYER
NUM. OF LAYERS
STRING SPLIT
1-5
FRET SPLIT
0 - 23
PICK SPLIT1
0 - 99
PICK SPLIT2
0 - 99
Select SOUND
PROGRAM SEND
ON, OFF
MIDICHANNEL
B/H, 1-16
PORTS
MIDIOUT, SOUNDB., MIDIOUT+SB, NONE
VOLUME
OFF, 0 - 127
TRANSPOSE
-36 - +36
QUANTIZE
AUTO, OFF, ON, TRIGGER
PAN POS
L15 - R15
PAN SPREAD
-15 - +15
REVERB
OFF, 0 - 127
CHORUS
OFF, 0 - 127
ATTACKTIME
OFF, 0 - 127
VEL SENSE
0 - 127
VEL OFFSET
-64 - +63
PICK CONTROL
Select Controller
NONE, CC#0 - CC#119
PICK VAL1
0 - 127
PICK VAL2
0 - 127
1 - 4 (depending on split)
Edit NAME
GUIT.NO
GLOBAL, 1 - 8
STRING MODE
SEP, COM
HOLDMD
COMMON
SEP
LAYER
ARPEG
CNTRL
STACK
WHEELCNTL
NRPN/RPN
76
Select Preset
1 - 256
VOLUME
OFF, 0 - 127
SEQ PATTERN
OFF, 1 - 32
SEQ TRACK
OFF, 1 - 8
SEQ TEMPO
EXT., 41 - 240
Select Preset
1 - 256
VOLUME
OFF, 0 - 127
SEQ PATTERN
OFF, 1 - 32
SEQ TRACK
OFF, 1 - 8
SEQ TEMPO
EXT., 41 - 240
Select Preset
1 - 256
TEMPO
EXT., 41 - 240
LENGTH
1 - 32
SCAN
ASSIGN, REVERS, …
PATRN
1/16, 1/8, 1/4,…
SYNC
ON, OFF
OCTAVES
1-4
REPEATS
1 - 32
VELOCITY
OFF, 0 - 127
SEQ PATTERN
OFF, 1 - 32
SEQ TRACK
OFF, 1 - 8
Select Controller
MIDI CC#0 - CC#119
SEQ PATTERN
OFF, 1 - 32
SEQ TRACK
OFF, 1 - 8
SEQ TEMPO
EXT., 41 - 240
Select Preset
1 - 256
VOLUME
OFF, 0 - 127
SEQ PATTERN
OFF, 1 - 32
SEQ TRACK
OFF, 1 - 8
SEQ TEMPO
EXT., 41 - 240
AIX
MIDI CC#0 - CC#119
EXP1
MIDI CC#0 - CC#119
EXP2
MIDI CC#0 - CC#119
Edit Pattern
NONE
NRPN
00h - 7Eh
RPN
00h - 7Eh
FINGER PICK
ON, OFF
MIDITUNE 6-1
+/- 3 Octaves
AXON AX 100 MKII V. 2.0 (Português)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
