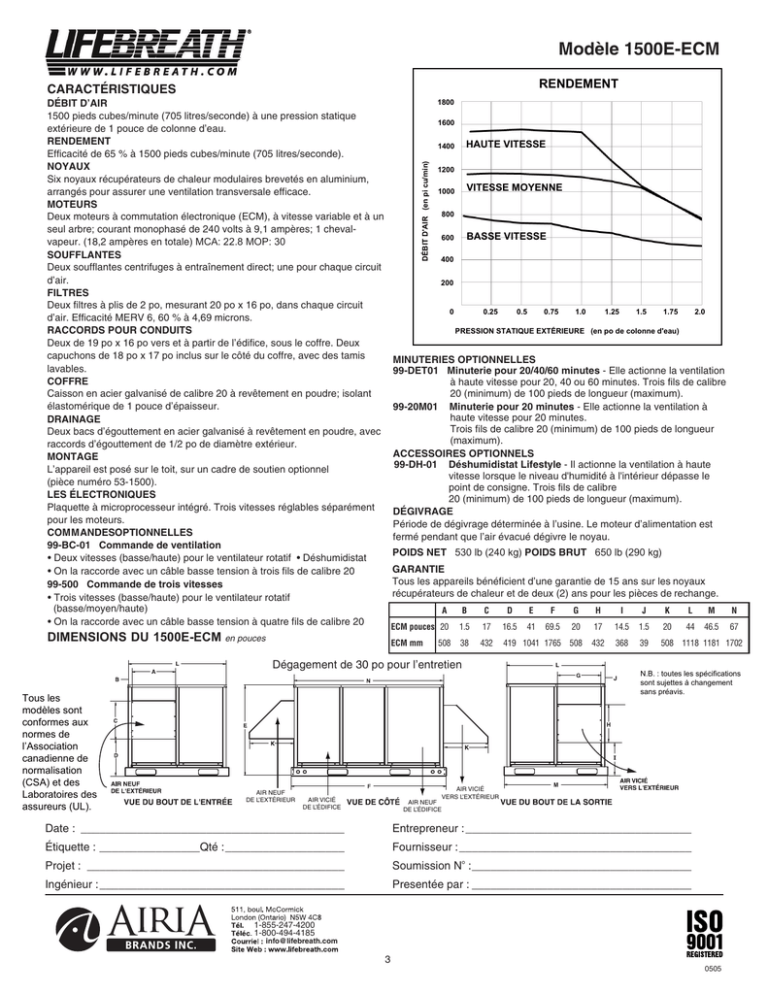

Modèle 1500E-ECM
RENDEMENT
CARACTÉRISTIQUES
DÉBIT D’AIR
1500 pieds cubes/minute (705 litres/seconde) à une pression statique
extérieure de 1 pouce de colonne d’eau.
RENDEMENT
Efficacité de 65 % à 1500 pieds cubes/minute (705 litres/seconde).
NOYAUX
Six noyaux récupérateurs de chaleur modulaires brevetés en aluminium,
arrangés pour assurer une ventilation transversale efficace.
MOTEURS
Deux moteurs à commutation électronique (ECM), à vitesse variable et à un
seul arbre; courant monophasé de 240 volts à 9,1 ampères; 1 chevalvapeur. (18,2 ampères en totale) MCA: 22.8 MOP: 30
SOUFFLANTES
Deux soufflantes centrifuges à entraînement direct; une pour chaque circuit
d’air.
FILTRES
Deux filtres à plis de 2 po, mesurant 20 po x 16 po, dans chaque circuit
d’air. Efficacité MERV 6, 60 % à 4,69 microns.
RACCORDS POUR CONDUITS
Deux de 19 po x 16 po vers et à partir de l’édifice, sous le coffre. Deux
capuchons de 18 po x 17 po inclus sur le côté du coffre, avec des tamis
lavables.
COFFRE
Caisson en acier galvanisé de calibre 20 à revêtement en poudre; isolant
élastomérique de 1 pouce d’épaisseur.
DRAINAGE
Deux bacs d’égouttement en acier galvanisé à revêtement en poudre, avec
raccords d’égouttement de 1/2 po de diamètre extérieur.
MONTAGE
L’appareil est posé sur le toit, sur un cadre de soutien optionnel
(pièce numéro 53-1500).
LES ÉLECTRONIQUES
Plaquette à microprocesseur intégré. Trois vitesses réglables séparément
pour les moteurs.
COMMANDESOPTIONNELLES
99-BC-01 Commande de ventilation
• Deux vitesses (basse/haute) pour le ventilateur rotatif • Déshumidistat
• On la raccorde avec un câble basse tension à trois fils de calibre 20
99-500 Commande de trois vitesses
• Trois vitesses (basse/haute) pour le ventilateur rotatif
(basse/moyen/haute)
• On la raccorde avec un câble basse tension à quatre fils de calibre 20
1800
1600
HAUTE VITESSE
DÉBIT D'AIR (en pi cu/min)
1400
1200
VITESSE MOYENNE
1000
800
BASSE VITESSE
600
400
200
0
0.25
1.0
1.25
1.5
1.75
2.0
MINUTERIES OPTIONNELLES
99-DET01 Minuterie pour 20/40/60 minutes - Elle actionne la ventilation
à haute vitesse pour 20, 40 ou 60 minutes. Trois fils de calibre
20 (minimum) de 100 pieds de longueur (maximum).
99-20M01 Minuterie pour 20 minutes - Elle actionne la ventilation à
haute vitesse pour 20 minutes.
Trois fils de calibre 20 (minimum) de 100 pieds de longueur
(maximum).
ACCESSOIRES OPTIONNELS
99-DH-01 Déshumidistat Lifestyle - Il actionne la ventilation à haute
vitesse lorsque le niveau d'humidité à l'intérieur dépasse le
point de consigne. Trois fils de calibre
20 (minimum) de 100 pieds de longueur (maximum).
DÉGIVRAGE
Période de dégivrage déterminée à l’usine. Le moteur d’alimentation est
fermé pendant que l’air évacué dégivre le noyau.
POIDS NET 530 lb (240 kg) POIDS BRUT 650 lb (290 kg)
GARANTIE
Tous les appareils bénéficient d’une garantie de 15 ans sur les noyaux
récupérateurs de chaleur et de deux (2) ans pour les pièces de rechange.
B
C
D
E
F
G
H
I
J
K
L
M
N
ECM pouces 20
A
1.5
17
16.5
41
69.5
20
17
14.5
1.5
20
44
46.5
67
ECM mm
38
432
419 1041 1765 508
432
368
39
508 1118 1181 1702
508
Dégagement de 30 po pour l’entretien
AIR NEUF
DE L’EXTÉRIEUR
0.75
PRESSION STATIQUE EXTÉRIEURE (en po de colonne d'eau)
DIMENSIONS DU 1500E-ECM en pouces
Tous les
modèles sont
conformes aux
normes de
l’Association
canadienne de
normalisation
(CSA) et des
Laboratoires des
assureurs (UL).
0.5
N.B. : toutes les spécifications
sont sujettes à changement
sans préavis.
AIR VICIÉ
VERS L’EXTÉRIEUR
AIR NEUF
DE L’ÉDIFICE
AIR VICIÉ
DE L’ÉDIFICE
Date : __________________________________________
Entrepreneur :____________________________________
Étiquette : ________________Qté :___________________
Fournisseur :_____________________________________
Projet : _________________________________________
Soumission No :___________________________________
Ingénieur :_______________________________________
Presentée par : ___________________________________
1-855-247-4200
1-800-494-4185
[email protected]
3
0505
