CE

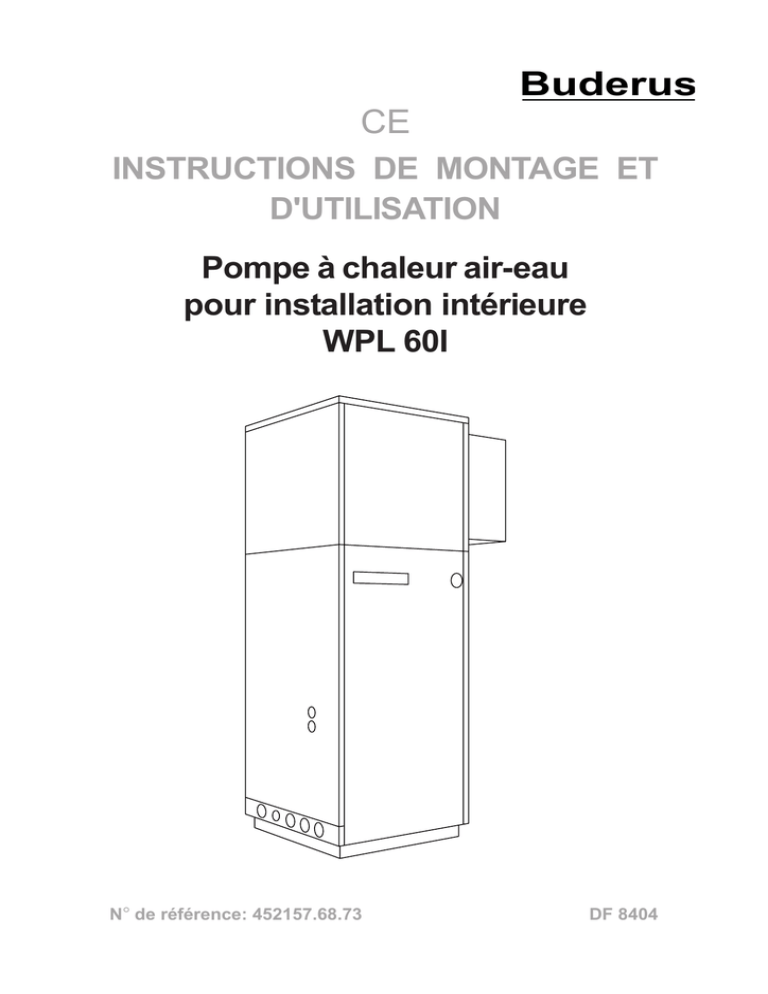

INSTRUCTIONS DE MONTAGE ET

D'UTILISATION

Pompe à chaleur air-eau pour installation intérieure

WPL 60I

N

°

de référence: 452157.68.73

DF 8404

TABLE DES MATIERES

8

8.1

8.2

8.3

9

7

7.1

7.2

7.3

6

6.1

6.2

6.3

6.4

5

5.1

5.2

5.3

3

3.1

3.2

3.3

4

2

4

2.1

2.2

1 A LIRE IMMÉDIATEMENT

1.1

1.2

Indications importantes

Dispositions légales et directives

1.3

Utilisation économique en énergie de la

pompe à chaleur

UTILISATION DE LA POMPE

A CHALEUR

Domaine d'utilisation

Fonctionnement

PIECES LIVRÉES

Appareil de base

Boîte de commande

Kit de petit matériel

TRANSPORT

MISE EN PLACE

Généralités

Ecoulement du condensat

Emissios sonores

3

4/5

5

6

MONTAGE

Généralités

Raccordement de l'air

Raccordement côté chauffage

Raccordement électrique

MISE EN SERVICE

Généralités

Mesures préparatoires

Démarche de mise en service

7/8

8/9

NETTOYAGE/MAINTENANCE 9/10

Maintenance

Nettoyage côté chauffage

Nettoyage côté aire

DEFAIILLANCES -

LOCALISATION 10

10 MISE HORS SERVICE

10.1

Mise hors service en été

10.2

Dernière mise hors service / élimination

11 ANNEXE

10

2

A LIRE IMMEDIATEMENT

1

A LIRE IMMEDIATEMENT

1.1

Indications importantes

ATTENTION!

Avant d’ouvrir l’appareil, assurezvous que tous les circuits de courant sont hors tension.

ATTENTION!

Lors du transport, l’angle d’inclinaison de la pompe à chaleur ne doit pas être supérieur à 45

°

(dans chaque sens).

ATTENTION!

La pompe à chaleur et la palette de transport ne sont reliées que par le film d’emballage.

ATTENTION!

L’ouverture d’aspiration et d'évacuation ne doit pas être rétrécie ou obstruée.

Observer le sens de rotation à droite: en cas d'utilisation du compresseur avec le mauvais sens de rotation, le compresseur peut être endommagé.

ATTENTION!

N'’utilisez jamais de nettoyants à base de sable, de soude, d’acide ou de chlorure puisque ces substances attaquent la surface.

ATTENTION!

Pour éviter les dommages consécutifs sur l'appareil, il faut impérativement neutraliser le circuit d'eau avec des produits appropriés après le nettoyage du circuit d'eau.

ATTENTION!

L’appareil ne doit pas être utilisé avec un convertisseur de fréquence.

ATTENTION!

Les travaux sur le circuit frigorifique doivent uniquement être effectués par des techniciens qualifiés.

ATTENTION!

Dans le cas de circuits de chauffage

à grand volume, le vase d’expansion intégré (24 litres, 1,0 bar de pression d’admission) doit être complété par un autre vase.

1.2

Dispositions légales et directives

Toutes les directives CE et les prescriptions DIN/

VDE ont été respectées pour l'étude et la fabrication de la pompe à chaleur (voir déclaration de conformité

CE).

Les normes VDE, EN et CEI afférentes doivent être respectées lors du branchement électrique de la pompe électrique. D'autre part, les prescriptions de branchement des entreprises d'approvisionnement en énergie doivent être respectées à la lettre.

Les prescriptions afférentes doivent être respectées lors du raccordement de l'installation de chauffage.

1.3

Utilisation économique en énergie de la pompe à chaleur

E n o p t a n t p o u r c e t t e p o m p e à c h a l e u r, v o u s contribuez à ménager l'environnement. La bonne conception des installations et des sources de c h a l e u r e s t l a c o n d i t i o n i n d i s p e n s a b l e à u n e utilisation économique.

Il est particulièrement important de maintenir aussi faible que possible la différence de température entre l'eau de chauffage et la source de chaleur pour qu'une pompe à chaleur soit efficace. C'est pourquoi i l e s t v i v e m e n t c o n s e i l l é d e r é a l i s e r u n dimensionnement précis de la source de chaleur et de l'installation de chauffage. Une différence de

température d'un Kelvin (1

°

C) s'accompagne d ' u n e a u g m e n t a t i o n d e l a c o n s o m m a t i o n

d'électricité de 2,5 % environ. Il faut veiller à ce que, lors de la conception de l'installation de chauffage, les consommateurs supplémentaires, comme la p r é p a r a t i o n d ' e a u c h a u d e , s o i e n t p r i s e n considération et qu'ils soient dimensionnés pour des températures basses. Un chauffage par le

plancher (chauffage pour surfaces) se prête

particulièrement bien à l'utilisation d'une pompe à chaleur en raison de ses basses températures de départ (30° à 40°C).

Pendant le fonctionnement, il est important que les

échangeurs thermiques ne soient pas souillés, car ceci augmenterait la différence de température et réduirait ainsi le coefficient de performance.

Un régulateur de pompe à chaleur correctement réglé contribue aussi énormément à économiser de l'énergie. Veuillez-vous référer aux instructions de service du régulateur de pompe à chaleur pour de plus amples renseignements à ce sujet.

Un dispositif de trop-plein est prévu dans la pompe

à chaleur afin d'éviter des débits d'eau trop faibles dans cette dernière.

Le réservoir tampon intégré augmente la quantité d'eau dans le circuit de chauffage et garantit un dégivrage fiable.

3

UTILISATION DE LA POMPE A CHALEUR

PIECES LIVREES

2

UTILISATION DE LA

POMPE A CHALEUR

2.1

Domaine d'utilisation

La pompe à chaleur air/eau peut être utilisée dans les installations de chauffage déjà en place ou nouvelles.

La pompe à chaleur est exclusivement conçue pour le réchauffement d'eau de chauffage et d'eau sanitaire !

L a p o m p e à c h a l e u r e s t a p p r o p r i é e p o u r l e f o n c t i o n n e m e n t m o n o - é n e r g é t i q u e e t b i v a l e n t jusqu'à une température extérieure de l'air de -20

°C.

E n m o d e d e f o n c t i o n n e m e n t c o n t i n u , u n e température du retour de l'eau de chauffage de plus d e 1 8 °C doit être respectée pour garantir le dégivrage correct de l'évaporateur.

La pompe à chaleur n'est pas conçue pour couvrir l e s b e s o i n s e n c h a l e u r a c c r u p e n d a n t l'assèchement de l'ouvrage ; c'est pourquoi ce besoin de chaleur supplémentaire doit être couvert par des appareils spéciaux fournis par le client.

Nous recommandons d'installer un thermoplongeur

é l e c t r i q u e s u p p l é m e n t a i r e ( p r o p o s é e c o m m e accessoire) pour l'assèchement de l'ouvrage en automne ou en hiver.

ATTENTION!

L'appareil ne doit pas être utilisé avec un convertisseur de fréquence.

3

PIECES LIVREES

3.1

Appareil de base

La pompe à chaleur est livrée sous la forme d'une unité de construction compacte et contient déjà les principaux éléments du circuit de chauffage :

- Vase d'expansion

- Pompe de circulation du chauffage

- Soupape de trop-plein et organes de sécurité

(soupape de surpression, manomètre)

L'agent frigorigène utilisé est du R404A.

12

11

10

9

1

2

3

4

5

6

2.2

Fonctionnement

L'air extérieur est aspiré par le ventilateur puis refoulé

à travers l'évaporateur (échangeur thermique).

L'évaporateur refroidit l'air, c'est-à-dire qu'il extrait la chaleur qu'il contient. La chaleur obtenue est transmise dans l' évaporateur au fluide de travail

(agent réfrigérant).

A l' aide d' un compresseur à commande électrique, la chaleur absorbée est "pompée" à un niveau de température plus élevé par augmentation de la pression puis délivrée à l'eau de chauffage par le biais du condenseur (échangeur thermique).

L'énergie électrique, ici, est utilisée pour amener la c h a l e u r d e l ' e n v i r o n n e m e n t à u n n i v e a u d e température plus élevé. Etant donné que l'énergie extraite de l'air est transmise à l'eau de chauffage, l'appareil est désigné pompe à chaleur air/eau.

L a p o m p e à c h a l e u r a i r / e a u s e c o m p o s e principalement d'un évaporateur, d'un ventilateur et d'un détendeur ainsi que d'un compresseur silencieux, d'un condenseur et de la commande électrique.

Lorsque les températures ambiantes sont basses, l'humidité de l'air se dépose sous forme de givre sur l'évaporateur et altère le transfert de chaleur.

L'évaporateur est automatiquement dégivré par la pompe à chaleur lorsque cela est nécessaire. Selon les conditions météorologiques, de la buée peut se produire au niveau de la sortie d'air.

4

8

7

1) Evaporateur

2) Ventilateur

3) Vase d'expansion 24 l

4) Boîte de commande

5) Condenseur

6) Compresseur

7) Soupape de trop-plein

8) Circulateur du chauffage

9) Réservoir tampon

10) Filtre deshydrateur

11) Regard

12) Détendeur

3.2

Boîte de commande

La boîte de commande est intégrée dans la pompe

à chaleur. Il est possible d'y accéder après avoir retiré le panneau frontal inférieur.

L a b o î t e d e c o m m a n d e a b r i t e l e s b o r n e s d e branchement secteur ainsi que les contacteurs de puissance, l'unité de démarrage progressif et le régulateur de la pompe à chaleur.

PIECES LIVRÉES

TRANSPORT

3.3

Kit de petit matériel

Contenu:

2 x joint annulaire pour branchement canalisations

3 x flexible de branchement 1"

3 x double nipple 1"

6 x joint plat 1"

1 x bouchon 1"

1 x embout à olive pour robinet de remplissage et de vidange

2 x équerre de fixation

2 x cheville 10 mm

2 x SHR 8x80

4 x SHR M4x8

4

TRANSPORT

ATTENTION!

Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas être supérieur à 45

°

(dans chaque sens).

Le transport jusqu'à l'emplacement définitif doit être effectué avec une palette en bois. L'appareil de base peut être transporté d'une part avec un chariot

élévateur ou à l'aide d'un diable, ou à l'aide de tuyaux de 3/4'' mis en place à travers les perçages pourvus dans la plaque de base ou dans le châssis.

1 x sonde extérieure

2 x cheville 6 mm

2 x SHR 4,5x50

ATTENTION!

La pompe à chaleur et la palette en bois ne sont reliées que par le film d'emballage.

Les éléments de revêtement doivent être retirés pour pouvoir se servir des perçages pourvus dans le châssis. A cette fin, il faut dévisser deux vis au socle et décrocher les tôles en haut après les avoir

5

3.

3.

1.

1.

2.

Dépose du revêtement

1.

1.

2.

2.

1.

Remise en place du revêtement relevées. Au moment d'accrocher les éléments en tôle, ceux-ci doivent être repoussés vers le haut en exerçant une légère pression.

MISE EN PLACE

5

MISE EN PLACE

5.1

Généralités

La pompe à chaleur est conçue pour une pose en angle. D'autres modes d'installation sont également possibles en combinaison avec une canalisation à air (proposée comme accessoire) sur le côté soufflage.

En règle générale, l'appareil doit être installé à l'intérieur, sur une surface plane, lisse et horizontale. Ici, le châssis de la pompe à chaleur doit adhérer au sol sur toute sa circonférence afin de garantir une isolation acoustique appropriée. Si tel n'est pas l e c a s , d e s m e s u r e s d ' a b s o r p t i o n a c o u s t i q u e c o m p l é m e n t a i r e s s e r o n t é v e n t u e l l e m e n t nécessaires.

La pompe à chaleur doit être installée de manière à ce que les travaux de maintenance puissent être effectués sans problème. Ceci est garanti si l'on respecte une distance de 1 m sur la face frontale

5.3

Emissions sonores

Pour éviter les transmissions du bruit du corps au système de chauffage, la pompe à chaleur doit être raccordée à ce dernier de façon antivibratoire

( m o n t e r l e s r a c c o r d s d e f l e x i b l e s l i v r é s s a n s tension)

1 m

1 m ainsi que sur le côté gauche de la pompe à chaleur.

L'appareil ne doit jamais être installé dans des locaux présentant une humidité élevée de l'air. Dans le cas où l'humidité de l'air est supérieure à 50 % et la température extérieure inférieur à 0 °C, il pourra se former du condensat sur la pompe à chaleur et dans la canalisation d'air.

Dans le cas où la pompe à chaleur est installée dans un étage, il faudra contrôler la capacité de charge du plafond et, pour des raisons acoustiques,

étudier soigneusement le découplage vibratoire.

L'installation de la pompe à chaleur sur un plancher en bois est à éviter.

5.2

Ecoulement du condensat

L ' e a u d e c o n d e n s a t i o n g é n é r é e p e n d a n t l e fonctionnement de la pompe à chaleur doit être

évacuée à l'abri du gel. Pour garantir un écoulement correct, la pompe à chaleur doit être installée à une p o s i t i o n p a r f a i t e m e n t h o r i z o n t a l e . L e c o n d u i t d'écoulement de l'eau de condensation doit avoir un diamètre minimale de 50 mm et il doit être posé

à l'abri du gel vers la canalisation des eaux usées.

6

Boucles de découplage

Les canalisations d'air éventuellement mises en

œure doivent être découplées de la pompe à chaleur pour éviter des transmissions du bruit du corps aux canalisations.

Dans le cas du raccordement direct des deux ouvertures d'air à une traversée de mur, il est possible de modifier la connexion du ventilateur du mode triangle au mode étoile (se référer à ce sujet aux indications fournies dans la boîte de bornes du ventilateur.

MONTAGE

6

MONTAGE

6.1

Généralités

Les raccordements suivants doivent être établis sur la pompe à chaleur:

- arrivée / sortie d'air

- conduites d'aller et de retour de l'installation de

chauffage

- écoulement de l'eau de condensation

- écoulement de la soupape de surpression

- alimentation électrique

6.2

Branchement d'air

ATTENTION

L'ouverture d'aspiration et d'évacuation ne doit pas être rétrécie ni obstruée.

L'ouverture d'aspiration de l'appareil est exclusivement conçue pour le raccordement direct sur une traversée de mur. A cet effet, on pourra préparer la traversée de mur de la manière indiquée en annexe dans la figure cotes de montage, à l'aide des accessoires canalisation d'air et manchette d'étanchéité. Sinon, il faut veiller à ce que la traversée de mur, sur le côté intérieur, soit impérativement revêtue, par une couche d'isolation contre le froid afin d'éviter tout refroidissement du mur ou la pénétration profonde d'humidité dans ce dernier. Le matériel de fixation fourni peut être utilisé pour la fixation sur le mur.

M 4 x 8

8 x 80

Le côté d'évacuation, au choix, peut être monté directement s u r u n e t r a v e r s é e d e m u r o u s u r u n e c a n a l i s a t i o n relativement longue (accessoire). Ici également, procéder de la manière décrite pour le côté d'aspiration.

Si une canalisation à air bridée est utilisée sur le côté d'évacuation, cette dernière doit être fixée à l'aide de 4 vis

à six pans M8 x 16 aux trous filetés prévus à cette fin.

Faire attention à ce que la tubulure de la canalisation à air entre uniquement en contact avec l'isolation et non avec la tôle extérieure.

M 8 x 16 min.

440

512

Les cotes extérieures et intérieures indiquées dans le croquis doivent être respectées. Il faut aussi veiller

à un découplage approprié des vibrations et à l'isolation de la canalisation.

6.3

Branchement côté chauffage

Des éléments de raccordement de tuyaux flexibles et des nipples doubles à filetage extérieur 1 pouce s o n t d i s p o n i b l e s p o u r l e b r a n c h e m e n t s u r l e système de chauffage. De cette manière, il est possible de réaliser un assemblage à étanchéité de filetage ou à joint d'étanchéité plat avec le s y s t è m e d e c h a u f f a g e . D a n s l e c a s o ù l e réchauffement d'eau chaude n'est pas prévu par la pompe à chaleur, alors la sortie d'eau chaude doit

être fermée par un bouchon étanche approprié.

Avant d'effectuer les branchements côté eau de chauffage de la pompe à chaleur, l'installation de c h a u f f a g e d o i t ê t r e r i n c é e p o u r é l i m i n e r l e s

éventuelles impuretés et les restes éventuels des matériaux d'étanchéité ou autres. Une accumulation d e d é p ô t s d i v e r s d a n s l e c o n d e n s e u r e s t susceptible d'entraîner une défaillance totale de la pompe à chaleur.

Les installations où le flux d'eau de chauffage peut

être arrêté à l'aide de thermostats ou de vannes de radiateurs, sont pourvues d'une soupape de tropplein. Ceci garantit un débit d'eau de chauffage min i m a l d a n s l a p o m p e à c h a l e u r e t é v i t e d e s perturbations.

L'installation de chauffage doit être remplie, purgée et éprouvée à la pression après avoir réalisé l'installation côté chauffage.

Le vase d'expansion intégré a une capacité de 24 litres. Ce volume convient à des bâtiments avec une superficie habitable chauffée de 200 m˝ maximum.

Le concepteur de l'installation doit contrôler cette capacité. Le cas échéant, il faudra installer un vase

7

MONTAGE

MISE EN PLACE

d'expansion complémentaire (conformément à la me

DIN 4751, partie 1). Les tableaux des catalogues des f a b r i c a n t s s i m p l i f i e n t l a c o n c e p t i o n e t l e d i m e n s i o n n e m e n t s e l o n l e v o l u m e d ' e a u d e l ' i n s t a l l a t i o n . L e c a l c u l d e v r a p r e n d r e e n considération le volume du réservoir tampon de 80 litres.

ATTENTION

Dans le cas de circuits de chauffage

à grand volume, le vase d'expansion intégré (24 litres, 1,0 bar de pression d'admission) doit être complété par un second vase.

Protection antigel

Pour les pompes à chaleur installées à un endroit exposé au gel, il faudra prévoir un vidage manuel (voir figure). Dans la mesure où le régulateur et la pompe de circulation de chauffage sont en ordre de marche, la fonction de protection antigel du régulateur sera activée. L'installation doit être vidée en cas de mise hors service de la pompe à chaleur ou coupure du courant. S'il n'est pas possible de s'apercevoir d'une panne de courant (installations dans des maisons de vacances), le circuit de chauffage doit être exploité avec une protection antigel appropriée.

6.4

Branchement électrique

L ' a l i m e n t a t i o n e n p u i s s a n c e e t l a t e n s i o n d e c o m m a n d e s o n t a m e n é e s p a r l e s l i g n e s préassemblées (charge: 4 brins, commande: 3 brins).

Une déconnexion sur tous les pôles avec au moins3 mm d'écartement d'ouverture de contact (par exemple disjoncteurEDF, contacteur de puissance) ainsi qu'un coupe-circuit automatique à 3 pôles avec déclenchement commun de tous les conducteurs extérieurs doivent être prévus dans l'alimentation en puissance (courant de déclenchement selon l'information sur l'appareil).

Lors de la connexion il faut assurer le champ de rotation à droite. (1); L2 (2); L3 (3). (1, 2, 3) sont les numéros de brins du câble de charge.

ATTENTION!

Faire attention au champ de rotation

à droite: si le compresseur tourne dans le mauvais sens, il risque d'être endommagé.

8

Il faut protéger la tension de commande avec 10 A .

Pour plus d'informations se référer au schéma

électrique joint en annexe.

7

MISE EN SERVICE

7.1

Généralités

Pour garantir une mise en service correcte, cette dernière doit être effectuée par un service aprèsvente autorisée par le constructeur. C'est dans ce cas uniquement qu'une durée de garantie prolongée

à 3 ans vous sera accordée (voir prestations de garantie).

7.2

Travaux préparatoires

Ves points suivants doivent être contrôlés avant la mise en service :

- Tous les raccordements de la pompe à chaleur doivent être montés de la manière décrite dans le chapitre 6.

- Dans le circuit de chauffage, toutes les vannes susceptibles de perturber l'écoulement correct de l'eau de chauffage doivent être ouverts.

- La canalisation d'aspiration et d'évacuation de l'air doit être libre.

- L e s e n s d e r o t a t i o n d u v e n t i l a t e u r d o i t correspondre à la flèche.

- Le régulateur de la pompe à chaleur doit être accordé à l'installation de chauffage conformément

à ses instructions de service.

- L'écoulement du condensat doit être garanti.

- L'écoulement de la valve de surpression d'eau de chauffage doit être garanti.

- Purge de l'installation de chauffage :

Il faut s'assurer que tous les circuits de chauffage sont ouverts et que la pompe de circulation de chauffage est en service (position III).

Mettre sous tension le régulateur de la pompe à chaleur. Choisir le mode de service pour le d e u x i è m e g é n é r a t e u r d e c h a l e u r, p u r g e r l e système en son point le plus haut, compléter le cas échéant le niveau d'eau (respecter la pression statique minimale).

7.3

Démarche de mise en service

La mise en service de la pompe à chaleur s'effectue par le biais du régulateur de pompe à chaleur. Les réglages doivent être effectués conformément à ses instructions.

Le régime de puissance de la pompe de circulation doit être accordé à l'installation de chauffage.

Il faut régler la soupape de trop-plein en fonction de l'installation de chauffage. Une soupape de tropplein mal réglée peut provoquer des défauts et une consommation éeévée en énergie électrique. Pour

MISE EN SERVICE

NETTOYAGE/ MAINTENANCE

assurer le bon réglage de la soupape de trop-plein, nous vous recommandons de procéder comme suit: a) Ouvrir tous les circuits de chauffage et fermer la soupape de trop-plein. Déterminer la différence de température entre l'aller et le retour qui en résulte.

b) Fermer tous les circuits de chauffage qui peuvent aussi être fermés lors du fonctionnement de l'installation de manière que le mode de service le plus défavorable en ce qui concerne le débit d'eau soit atteint c) Dans ce mode de service, il faut ouvrir la soupape de trop-plein jusqu'à ce que la différence de température mesurée sous a) ( soupape de tropplein fermé et circuits de chauffage ouverts), soit atteinte.

L e s a n o m a l i e s q u i s e p r o d u i s e n t l o r s d u f o n c t i o n n e m e n t d e l ' a p p a r e i l , s o n t é g a l e m e n t affichées au régulateur de pompe à chaleur et elles p e u v e n t a l o r s ê t r e é l i m i n é e s d e l a m a n i è r e indiquées dans le manuel de service du régulateur de pompe à chaleur.

Si les températures extérieures sont inférieures à

10° C et si les températures d'eau de chauffage sont inférieures à 16° C, le réservoir tampon doit être c h a u f f é a u m o i n s à 2 5 ° C avec le deuxième générateur de chaleur.

Le déroulement suivant doit être respecté pour que l a m i s e e n s e r v i c e s e f a s s e s a n s dysfonctionnements : a) Fermer tous les circuits de chauffage.

b) Ouvrir entièrement la soupape de trop-plein.

c) Sélectionner le mode de service automatique sur le régulateur.

d) Attendre que le réservoir tampon ait atteint une température d'au moins 25 °C.

e) Les vannes des circuits de chauffage doivent ensuite être ouvertes à nouveau lentement les unes après les autres de manière que le débit d'eau de chauffage augmente constamment en ouvrant légèrement le circuit de chauffage concerné. La température d'eau de chauffage dans le réservoir tampon ne doit pas baisser à moins de 20°C afin de permettre à tout moment le dégivrage de la pompe à chaleur.

f) Lorsque tous les circuits de chauffage sont entièrement ouverts et qu'une température d'eau de chauffage de 20 °C environ est maintenue dans le réservoir tampon, le débit volumétrique minimal doit être réglé sur la soupape de trop-plein et sur la pompe de circulation de chauffage.

g) Les nouvelles constructions ont un besoin en chaleur accru en raison de l'énergie nécessaire

à l'assèchement de bâtiment. Ce besoin en chaleur accru peut avoir pour conséquences que la température ambiante souhaitée ne soit pas toujours atteinte avec les installations de

9

chauffage insuffisamment dimensionnées. Il est donc recommandé de maintenir en ordre de marche le deuxième générateur de chaleur pendant la première période de chauffage. A cette fin, la température limite doit être réglée à

15°C sur le régulateur de la pompe à chaleur.

8

NETTOYAGE/

MAINTENANCE

8.1

Maintenance

Evitez de déposer ou d'appuyer des objets contre et sur l'appareil pour protéger la laque. Les pièces extérieures de la pompe à chaleur peuvent être traités avec un nettoyant courant dans le commerce et essuyés avec un torchon humide.

ATTENTION

N'utilisez jamais de nettoyants à base de sable, de soude, d'acide ou de chlorure, car ces substances attaquent la surface.

Pour éviter des dysfonctionnements dus à des dépôts de salissures dans l'échangeur thermique de la pompe à chaleur, il faut veiller à ce que l'échangeur de chaleur de l'installation de chauffage ne puisse pas être souillé. Une grille de protection oiseaux avec une section libre d'au moins 80 % est recommandée dans le canal d'aspiration pour protéger l'évaporateur. Si des dysfonctionnements devaient toutefois se produire en raison d'impuretés, l'installation doit être nettoyée comme indiqué ciaprès.

8.2

Nettoyage côté chauffage

L e s d e u x c a u s e s p e u v e n t r é d u i r e l e r e n d e m e n t d u condenseur des pompes à chaleur. Dans ce cas, le condenseur doit être nettoyé par l'installateur. Dans l'état actuel des connaissances, nous conseillons de procéder au nettoyage avec de l'acide phosphorique à 5 % ou, si le nettoyage est plus fréquent, avec de l'acide formique à 5

%. Dans les deux cas, le liquide de nettoyage doit être à la température ambiante. Le rinçage doit d'autre part être effectué soigneusement pour garantir que tous les restes d e n e t t o y a n t o n t é t é é v a c u é s d u s y s t è m e . I l e s t recommandé de nettoyer l'échangeur thermique dans le sens contraire au sens normal du débit. Les nettoyants doivent être utilisés avec précaution en raison de leur teneur en acide. Pour éviter l'infiltration de nettoyant contenant de l'acide dans les installations de chauffage lors du nettoyage du condenseur, nous vous recommandons de raccorder l'appareil de rinçage directement sur le départ et le retour de la pompe à chaleur. Les prescriptions des associations professionnelles doivent être respectées. En cas de doute, prendre contact avec les fabricants des produits chimiques.

ATTENTION!

Pour éviter les dommages consécutifs sur l'appareil, il faut impérativement neutraliser le circuit d'eau avec des produits appropriés après le nettoyage de la pompe à chaleur.

NETTOYAGE /MAINTENANCE

DEFAILLANCES / LOCALISATION

MISE HORS SERVICE

Attention - installateurs en chauffage central

S e l o n l a q u a l i t é e t l a q u a n t i t é d e l ' e a u d e remplissage, notamment pour les installations mixtes et les tuyaux en matière synthétique, il peut s e f o r m e r d e s d é p ô t s ( b o u e r o u g e , c a l c a i r e ) susceptibles de perturber le fonctionnement de l ' i n s t a l l a t i o n d e c h a u f f a g e . L a c a u s e d e c e p h é n o m è n e e s t l a d u r e t é d e l ’ e a u a i n s i q u e l’oxygène dissous dans l’eau de remplissage, mais aussi l’oxygène contenu dans l’air ambiant, qui peut s’infiltrer par les valves, les robinets et les tuyaux en matière synthétiques (diffusion d’oxygène). Nous vous recommandons, à titre de prévention, d’utiliser un appareil de traitement physique de l’eau, par exemple l’ELYSATOR.

Le vidange du réservoir tampon s'effectue par le biais du robinet de remplissage et de vidange disposé à gauche au bas de l'appareil. Il faut de surcroît ouvrir le robinet à boisseau sphérique agencé sur le vase d'expansion sous pression afin de permettre l'amenée d'air dans le réservoir tampon.

9

DEFAILLANCES/

LOCALISATION

Cette pompe à chaleur est un produit de qualité et e l l e d e v r a i t f o n c t i o n n e r s a n s m a i n t e n a n c e n i dysfonctionnement. Si un dysfonctionnement devait toutefois se produire, vous pourrez vous-mêmes y remédier facilement dans la plupart des cas.

R é f é r e z - v o u s p o u r c e l a a u t a b l e a u d e s d y s f o n c t i o n n e m e n t s e t d e l o c a l i s a t i o n d e s défaillances dans les instructions de service du régulateur. Les dysfonctionnements peuvent être interrogés sur le régulateur de la pompe à chaleur.

Si des dysfonctionnements auxquels vous ne pouvez pas vous-même remédier devaient toutefois se produire, veuillez vous adresser à votre service après-vente compétent (voir certificat de garantie).

ATTENTION!

Les travaux sur la pompe à chaleur doivent uniquement être effectués par un service après-vente autorisé et compétent.

8.3

Nettoyage côté air

Les canalisations d'air, l'évaporateur, le ventilateur et l'écoulement du condensat doivent être nettoyés de temps en temps pour éliminer les salissures

10

(feuilles, branches,..). A cette fin, la pompe à chaleur doit être ouverte sur le côté gauche et sur le côté frontal, tout d'abord en bas puis en haut.

ATTENTION!

Avant d'ouvrir l'appareil, s'assurer que tous les circuits de courant sont hors tension.

MISE HORS SERVICE

10.1 Mise hors service pendant l'été

En été, la mise hors service du chauffage se fait par commutation du régulateur de pompe à chaleur au mode de service "été.

10.2 Dernière mise hors service /

élimination

Le démontage et la remise en place des éléments de revêtement doivent être effectués de la manière décrite au chapitre 4.

L'utilisation d'objets tranchants et durs doit être

é v i t é e l o r s d u n e t t o y a g e p o u r e x c l u r e t o u t endommagement de l'évaporateur et du bac à condensat.

Avant de démonter la pompe à chaleur, il faut mettre la machine hors tension et fermer toutes les valves.

Il faut se conformer aux exigences relatives à l ' e n v i r o n n e m e n t q u a n t à l a r é c u p é r a t i o n , l a réutilisation et l'élimination de consommables et de composants selon les normes correspondantes.

Une attention toute particulière doit être prêtée à l'évacuation du réfrigérant et de l'huile de la machine frigorifique.

10

11

ANNEXE

ANNEXE

11.1

11.1.1

11.1.2

11.2

11.3

11.4

11.4.1

11.4.2

11.4.3

11.4.4

11.5

11.6

11.7

SCHEMAS COTES

Pompe à chaleur

Cotes de montage

INFORMATIONS SUR

L'APPAREIL

DIAGRAMMES

SCHÉMAS DE CÂBLAGE

Commande

Charge

Schéma de raccordement

Légende

SCHEMA

HYDRAULIQUE

12

13

14

15

20

DECLARATION DE

CONFORMITE CE 21

CERTIFICAT DE GARANTIE

SERVICE APRES VENTE 22

16

17

18

19

11

ANNEXE 11.1 SCHEMAS COTES

11.1.1 Pompe à chaleur

12

11.1.2 Cotes de montage

ANNEXE: 11.1 SCHEMAS COTES

Sens d’écoulement de l’air

Côté commande

1: Mousse de construction courante dans le commerce (côté client)

2: Manchette d’étanchéification

(disponible comme accessoire)

3: Gaine d’air (disponible comme accessoire)

4: Biseau circonférentiel (côté client) pour l’étanchéification du joint et l’amélioration de l’acheminement de l’air.

: En cas d’utilisation d’une bande d’isolation sous la PAC, il faudra augmenter la valeur corrélativement

13

ANNEXE 11.2 INFORMATIONS SUR L'APPAREIL

4.6

5

5.1

5.2

5.3

4.2

4.3

4.4

4.5

5.4

6

7

7.1

3.4

3.5

3.6

3.7

3.8

4

4.1

Informations sur l'appareil

2)

3)

4)

5)

7.2

7.3

7.4

1)

1

2

2.1

2.2

2.3

3

3.1

3.2

3.3

TYPE ET APPELLATION COMMERCIALE

FORME DE CONSTRUCTION

Version

Type de protection selon EN 60 529 pour l’appareil compact / bloc de chauffage

Lieu d’installation

DONNEES DE PUISSANCE

Températures limites de fonctionnement

Aller / retour eau de chauffage 3)

Air

Écart des températures eau de chauffage pour A2/W35

Puissance de chauffage / coefficient d pour A-7 / W35

1) pour A2 / W35

1) pour A2 / W50

1) pour A7 / W35

1) pour A10 / W35

1)

Niveau de puissance acoustique sonore appareil / extérieur

Débit d’eau de chauffage en cas de différence de pression interne

°C / °C

°C kW / --kW / --kW / --kW / --kW / --dB(A) m³/h / Pa m³/h / Pa

Typ / kg

Débit d’air

Fluide frigorigène / poids de remplissage total

Puissance résistance électrique (2ème générateur de chaleur)

DIMENSIONS, RACCORDS ET POIDS

Dimensions de l’appareil

Raccords de l’appareil pour le chauffage

Entrée et sortie conduits d'air (dimensions intérieurs min.)

Poids de l'unité de transport emballage inclus

Volume du ballon tampon kW

H x I x L cm pouces

L x I cm l kg bar Pression nominale du ballon tampon

RACCORDEMENT ELECTRIQUE

Tension nominale – protection

Consommation nominale 1) A2 W35

Courant de démarrage avec démarreur progressif

V / A kW

A

Courant nominal A2 W35 / cos A / ---

EST CONFORME AUX DISPOSITIONS EUROPÉENNES RELATIVES À LA SÉCURITÉ

AUTRES CARACTERISTIQUES DE CONSTRUCTION

Dégivrage compact

IP 20 intérieur jusqu'à 55 / à partir de 18

-20 jusqu'à +35

8,0

5,8 / 2,7

7,5 / 3,3

7,0 / 2,5

9,3 / 3,9

9,8 / 4,1

- / -

0,8 / 2700

2500 / 20

R404A / 2,0

2,0

190 x 75 x 65 fil. 1'' extérieur

44 x 44

245

50

6

400 / 16

2,3

19,5

4,1 / 0,8

5) automatique

Type de dégivrage

Cuve de dégivrage existante

Eau de chauffage protégée du gel dans l’appareil

Niveaux de puissance

Inversion de cycle oui (chauffée) oui

1

2)

Régulateur interne/externe interne

Des indications ci-dessus caractérisent la taille et la capacité de performance de l’installation. Pour les considérations

économiques et énergétiques, il convient de prendre en considération d’autres facteurs influents, en particulier les propriétés du dégivrage, le point de bivalence et la régulation. Ont la signification suivante dans ce contexte : par exemple A2 / W55 : température de l’air extérieure 2 °C et température aller de l’eau de chauffage 55 °C.

La pompe de circulation de chauffage et le régulateur de la pompe à chaleur doivent toujours être en ordre de marche.

Voir diagramme des limites de fonctionnement

La pompe de circulation du circuit de chauffage est intégrée

Voir déclaration de conformité CE

Sous toutes réserves de modifications techniques Version: 11.06.2003

14

Diagrammes

ANNEXE: 11.3 DIAGRAMMES

15

ANNEXE: 11.4 SCHEMAS ELECTRIQUES

11.4.1 Commande

16

11.4.2 Charge

ANNEXE 11.4 SCHEMAS ELECTRIQUES

17

ANNEXE: 11.4 SCHEMAS ELECTRIQUES

11.4.3 Schéma des connexions

18

ANNEXE: 11.4 SCHEMAS ELECTRIQUES

11.4.4 Légende

A1

A2

A3

B3*

B4*

E3

E8

Retirer le cavalier à fil lors de l'utilisation d'un contacteur de coupure courant EDF

(pontage ouvert = coupure EDF = PAC "Arrêt''

Retirer le cavalier en fil lors de l'utilisation de la deuxième entrée de coupure EDF

Cavalier en fil (toujours posé ; l'entrée n'est pas utilisée dans le cas des PAC air-eau

Thermostat eau chaude

Thermostat eau de piscine

Pressostat fin de dégivrage

Chauffage complémentaire - 2 kW

K1

K2

K8

K11*

K12*

K22*

K23*

M1

M2

M13

M15*

M16*

M18*

M19*

M21*

M23*

N1

F2

F3

F4

F5

F6

F23

Coupe-circuit pour sorties de relais N1 sur J12 et J13 4,0 ATr

Coupe-circuit pour sorties de relais N1 sur J15 à J18 4,0 ATr

Pressostat haute pression

Pressostat basse pression

Thermostat gaz chaud

Protection enroulement ventilateur

H5* Témoin lumineux télétransmission de message de défauts

J1

J2 bis J7

J8

Alimentation courant - N1 (24V AC)

Entrées/sorties basse tension

Entrées /sorties signaux (230V AC)

J9

J10

J11

Sans fonction

Prise pour télécommande

Sans fonction

J12 bis J18 Sorties relais pour la commande des composants du système

Contacteur-disjoncteur compresseur

Relais ventilateur

Relais chauffage d'appoint

Relais électron. télétransmission de message de défauts (groupe relais)

Relais électron. pour circulateur eau de piscine (groupe relais)

Disjoncteur du distributeur d'énérgie

Relais auxiliarie SPR

Compresseur

Ventilateur

Circulateur de chauffage circuit principal

Circulateur de chauffage 2ième circuit de chauffage

Circulateur complémentaire

Circulateur d'eau chaude

Circulateur eau de piscine

Mélangeur circuit principal

Relais auxiliaire SPR

Régulateur PAC

N7

N10*

Commande démarrage progressif compresseur

Station de télécommande

R1

R2

R3

R5

R9

Sonde de température extérieure

Sonde retour chauffage

Sonde eau chaude (alternative au thermostat eau chaude)

Sonde pour le 2ième circuit de chauffage

Sonde de protection contre le gel eau de chauffage

T1

X1

X2

X3

X4

X5

Transformateur de sécurité 230/24V AC-50 Hz/28V A

Bornier : secteur-commande L/N/PE-230V AC-50 Hz; distributeurs N et PE

Bornier : distributeur pour 24V AC

Bornier : distributeur pour DC-GND

Bornier : Pressostats (HP/BP)

Bornier : alimentation en puissance 3L / PE 400V AC-50 Hz

Y1

Abréviations :

EVS

SRP

MA

Soupape d'inversion quatre voies

Entrée de coupure courant EDF

Entrée de coupure courant complémentaire

Mélangeur OUVERT

MZ Mélangeur FERME

* Composants disponibles en option

19

ANNEXE 11.5 SCHEMA HYDRAULIQUE

Schéma hydraulique

20

ANNEXE: 11.6 DECLARATION DE CONFORMITE CE

Déclaration de conformité CE

Déclaration de conformité

La société soussignée,

Buderus Heiztechnik GmbH

35576 Wetzlar

certifie par la présente déclaration que l’appareil / les appareils désigné(s) ci-après, par leur conception et leur mode de construction et dans la réalisation mise en circulation par notre société, est / sont conforme(s) aux directives fondamentales CEE afférentes.

Ce certificat perd sa validité pour tout appareil modifié sans notre consentement.

Désignation de l’appareil:

Pompe à chaleur air-eau

pour mise en place à l’intérieur

avec l’agent réfrigérant R404A

Normes EN harmonisées:

Directives CEE:

Directive CEE relative à la basse tension

(73/23/CEE)

Directive CEE relative à la compatibilité électromagnétique

(89/336/CEE)

Directive CEE relative aux appareils sous pression

(97/23/CEE)

Type(s):

WPL 60I

Réf. à commander:

80486 056

Exigences de la catégorie II / Requirements of category II

Normes et directives nationales:

Wetzlar, juin 2002

CE07W29A.doc

21

Notes

22

Notes

23

Spécialiste en chauffage

Sous réserve de modifications

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
