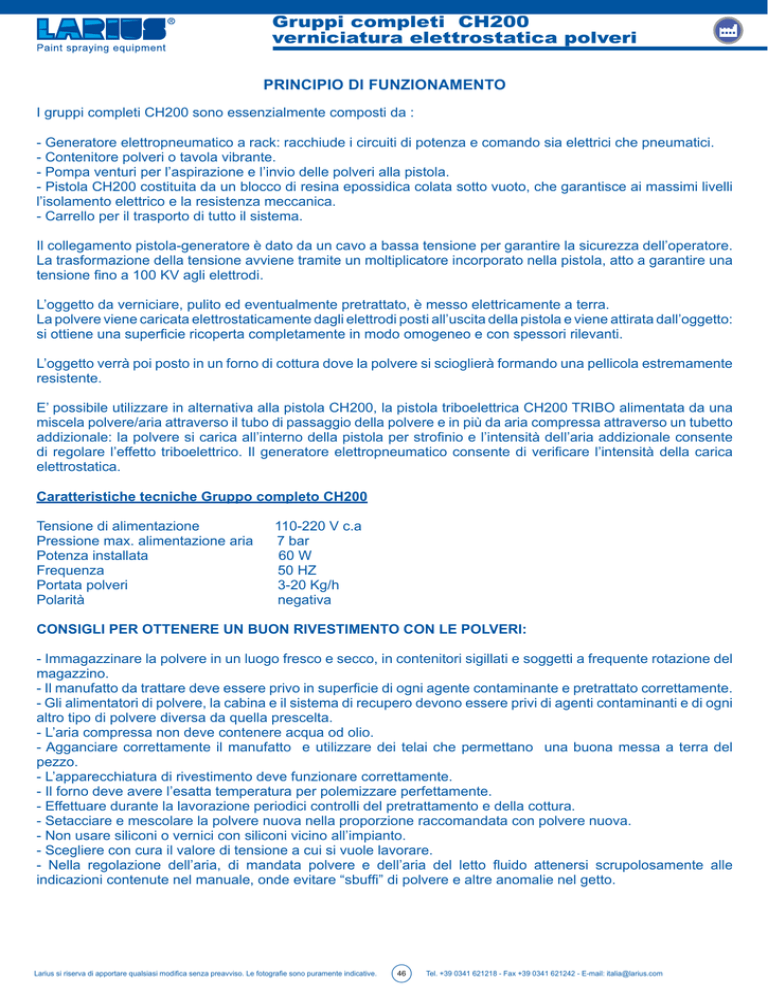

Gruppi completi CH200
verniciatura elettrostatica polveri
PRINCIPIO DI FUNZIONAMENTO
I gruppi completi CH200 sono essenzialmente composti da :
- Generatore elettropneumatico a rack: racchiude i circuiti di potenza e comando sia elettrici che pneumatici.
- Contenitore polveri o tavola vibrante.
- Pompa venturi per l’aspirazione e l’invio delle polveri alla pistola.
- Pistola CH200 costituita da un blocco di resina epossidica colata sotto vuoto, che garantisce ai massimi livelli
l’isolamento elettrico e la resistenza meccanica.
- Carrello per il trasporto di tutto il sistema.
Il collegamento pistola-generatore è dato da un cavo a bassa tensione per garantire la sicurezza dell’operatore.
La trasformazione della tensione avviene tramite un moltiplicatore incorporato nella pistola, atto a garantire una
tensione fino a 100 KV agli elettrodi.
L’oggetto da verniciare, pulito ed eventualmente pretrattato, è messo elettricamente a terra.
La polvere viene caricata elettrostaticamente dagli elettrodi posti all’uscita della pistola e viene attirata dall’oggetto:
si ottiene una superficie ricoperta completamente in modo omogeneo e con spessori rilevanti.
L’oggetto verrà poi posto in un forno di cottura dove la polvere si scioglierà formando una pellicola estremamente
resistente.
E’ possibile utilizzare in alternativa alla pistola CH200, la pistola triboelettrica CH200 TRIBO alimentata da una
miscela polvere/aria attraverso il tubo di passaggio della polvere e in più da aria compressa attraverso un tubetto
addizionale: la polvere si carica all’interno della pistola per strofinio e l’intensità dell’aria addizionale consente
di regolare l’effetto triboelettrico. Il generatore elettropneumatico consente di verificare l’intensità della carica
elettrostatica.
Caratteristiche tecniche Gruppo completo CH200
Tensione di alimentazione
Pressione max. alimentazione aria
Potenza installata
Frequenza
Portata polveri
Polarità
110-220 V c.a
7 bar
60 W
50 HZ
3-20 Kg/h
negativa
CONSIGLI PER OTTENERE UN BUON RIVESTIMENTO CON LE POLVERI:
- Immagazzinare la polvere in un luogo fresco e secco, in contenitori sigillati e soggetti a frequente rotazione del
magazzino.
- Il manufatto da trattare deve essere privo in superficie di ogni agente contaminante e pretrattato correttamente.
- Gli alimentatori di polvere, la cabina e il sistema di recupero devono essere privi di agenti contaminanti e di ogni
altro tipo di polvere diversa da quella prescelta.
- L’aria compressa non deve contenere acqua od olio.
- Agganciare correttamente il manufatto e utilizzare dei telai che permettano una buona messa a terra del
pezzo.
- L’apparecchiatura di rivestimento deve funzionare correttamente.
- Il forno deve avere l’esatta temperatura per polemizzare perfettamente.
- Effettuare durante la lavorazione periodici controlli del pretrattamento e della cottura.
- Setacciare e mescolare la polvere nuova nella proporzione raccomandata con polvere nuova.
- Non usare siliconi o vernici con siliconi vicino all’impianto.
- Scegliere con cura il valore di tensione a cui si vuole lavorare.
- Nella regolazione dell’aria, di mandata polvere e dell’aria del letto fluido attenersi scrupolosamente alle
indicazioni contenute nel manuale, onde evitare “sbuffi” di polvere e altre anomalie nel getto.
Larius si riserva di apportare qualsiasi modifica senza preavviso. Le fotografie sono puramente indicative.
46
Tel. +39 0341 621218 - Fax +39 0341 621242 - E-mail: [email protected]
CH200 gruppi elettrostatici
Polveri completi
GRUPPI ELETTROSTATICI CH200 POLVERI COMPLETI
CODICE
9710
DESCRIZIONE
Gruppo elettrostatico CH200 Completo
Componenti:
Generatore elettrostatico
Tubo passaggio polvere ed aria addizionale
Pistola manuale CH200 Polvere
Generatore pistola
Cavo elettrostatico
Pompa polveri CH200
Serbatoio sganciabile 30 kg
Carrello
9712
Gruppo elettrostatico CH200 TRIBO Completo
Componenti:
Generatore elettrostatico
Tubo passaggio polvere ed aria addizionale
Pistola manuale CH200 Polvere
Pistola manuale TRIBO
Generatore pistola
Cavo elettrostatico
Pompa polveri CH200
Serbatoio sganciabile 30 kg
Carrello
9714
Caratteristiche tecniche
Gruppo elettrostatico CH200 AD Completo
Componenti:
Generatore elettrostatico
Tubo passaggio polvere ed aria addizionale
Pistola manuale CH200 Polvere
Generatore pistola
Cavo elettrostatico
Pompa polveri CH200 AD
Tavola vibrante
Carrello
Tensione di
alimentazione:
110-220 V c.a.
Pressione max
alimentazione:
7 bar
Potenza installata:
60 W
Frequenza:
50 Hz
Portata polveri:
3-20 Kg/h
Polarità:
Negativa
Questo gruppo elettrostatico aspira la polvere dalla confezione originale.
9716
Gruppo elettrostatico CH200 AD TRIBO Completo
Componenti:
Generatore elettrostatico
Tubo passaggio polvere ed aria addizionale
Pistola manuale CH200 Polvere
Pistola manuale TRIBO
Generatore pistola
Cavo elettrostatico
Pompa polveri CH200 AD
Tavola vibrante
Carrello
Questo gruppo elettrostatico aspira la polvere dalla confezione originale
* Specificare tipo di ugello.
Larius si riserva di apportare qualsiasi modifica senza preavviso. Le fotografie sono puramente indicative.
