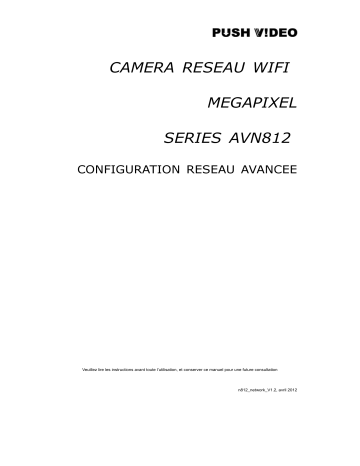

CAMERA RESEAU WIFI MEGAPIXEL SERIES AVN812
CAMERA RESEAU WIFI
MEGAPIXEL
SERIES AVN812
CONFIGURATION RESEAU AVANCEE
Veuillez lire les instructions avant toute l’utilisation, et conserver ce manuel pour une future consultation
n812_network_V1.2, avril 2012
NOTE DE SECURITE IMPORTANTE
Tous les produits commercialisés par notre société sont conformes à la directive
européenne (2002/95/CE) visant à limiter l'utilisation de six substances dangereuses
RoHS.
Cet appareil entre dans la catégorie 9.1 : Instruments de surveillance et de contrôle sans
écran, selon la directive européenne 2002/96/CE visant à rendre obligatoire la valorisation
des DEE. Ne pas jeter ce produit en fin de vie avec des déchets ménagers.
Prendre contact avec votre revendeur pour les démarches à suivre concernant le
recyclage de ce produit.
Cet appareil est conçu, fabriqué et a été testé conformément aux exigences essentielles
de sécurité pour les matériels électroniques et électromagnétiques.
FCC
Cet appareil a été testé et se trouve conforme avec les limitations d’équipements
numériques de classe B, d’après la partie 15 des lois FCC. Ces limitations sont conçues
pour fournir une protection raisonnable contre les interférences nuisibles d’une installation
résidentielle.
AVERTISSEMENT
Cet appareil utilise et génère de l’énergie radio fréquence. Si son installation ou utilisation n’est pas
conforme aux instructions, il peut produire des interférences nuisibles à la communication radio
fréquence.
Cet appareil est conçu pour l’utilisation à l’intérieur. Ne pas l’exposer à la pluie ni à la chaleur.
La surveillance d’un lieu ouvert au public et de la voie publique est soumise à l’autorisation municipale et
préfectorale.
Le bloc d’alimentation est conçue spécialement pour la caméra, ne pas l’utiliser pour alimenter d’autres
appareils
Toute modification de l’appareil peut le rendre non-conforme aux réglementations en vigueur. Ne pas
procéder à sa modification sans notre accord écrit au préalable.
Aucun produit modifié ne sera pris en charge dans le cadre de la garantie légale.
AVERTISSEMENT concernant l’exposition aux radiofréquences
Cet appareil doit être installé et fonctionner conformément aux instructions fournies et l’antenne doit être
installée au moins 20 cm des êtres humains et ne doit pas être placée au même endroit d’autres antennes.
L’installateur doit fournir aux utilisateurs des instructions à suivre et les informer des conditions d’utilisation
afin de satisfaire aux exigences concernant l’exposition à l’énergie radiofréquence.
Trademark Acknowledgements
iPad® & iPhone® sont des marques déposées d’Apple Inc.
Android™ est une marque commerciale de Google Inc. L’utilisation de cette marque est soumise à
l’autorisation de cette dernière (Google Permissions).
Microsoft®, Windows® & Internet Explorer® sont des marques déposées de Microsoft Corporation aux
Etats-Unis et/ou dans d’autres pays.
Information
Nous nous réservons le droit de réviser ou de supprimer à tout moment tout ou une partie du contenu de ce
manuel. Nous ne garantissons pas la totale exactitude ni assumons la responsabilité légale quant à
l’utilisation des informations contenues dans ce manuel.
Le contenu de ce manuel peut faire l’objet d’une révision sans préavis.
MPEG4 Licensing
THIS PRODUCT IS LICENSED UNDER THE MPEG4 VISUAL PATENT PORTFOLIO LICENSE FOR THE
PERSONAL AND NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN
COMPLIANCE WITH THE MPEG4 VISUAL STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING
MPEG4 VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSONAL AND
NON-COMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED BY
MPEG LA TO PROVIDE MPEG4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY
OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL INTERNAL
AND COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE
HTTP://WWW.MPEGLA.COM.
GPL Licensing
This product contains codes which are developed by Third-Party-Companies and which
are subject to the GNU General Public License (“GPL”) or the GNU Lesser Public License
(“LGPL”).
The GPL Code used in this product is released without warranty and is subject to the
copyright of the corresponding author.
Further source codes which are subject to the GPL-licenses are available upon request.
We are pleased to provide our modifications to the Linux Kernel, as well as a few new
commands, and some tools to get you into the code. The codes are provided on the FTP
site, and please download them from the following site or you can refer to your distributor:
http://download.dvrtw.com.tw/GPL/076D_Series/arm-linux-2.6.tar.gz
TABLE DES MATIERES
1. CONFIGURATION RESEAU DE LA CAMERA ................................................................................... 1
1.1 Assembler & Installer la Caméra............................................................................................................. 1
1.2 Choisir le mode d’installation adaptée à votre réseau local..................................................................... 2
1.3 Installation avec iPhone/iPad/Android..................................................................................................... 3
1.3.1 Configurer le réseau local ................................................................................................................................3
1.3.2 Configurer l’accès par Internet .........................................................................................................................4
1.3.3 Vérifier la connexion Internet ...........................................................................................................................4
1.4 Installation avec un PC connecté à un routeur........................................................................................ 5
1.4.1 Configurer le réseau local ................................................................................................................................5
1.4.2 Configurer l’accès par Internet .........................................................................................................................5
1.4.3 Vérifier la connexion Internet ...........................................................................................................................6
1.5 Installation avec un modem / hub+modem.............................................................................................. 6
1.5.1 Configurer le réseau local ................................................................................................................................6
1.5.2 Configurer l’accès par Internet .........................................................................................................................6
1.5.3 Vérifier l’accès par Internet ..............................................................................................................................8
1.6 Modification de l’utilisateur par défaut ..................................................................................................... 9
1.6.1 Depuis un navigateur web................................................................................................................................9
1.6.2 Depuis un Smartphone via Eagleeyes .............................................................................................................9
1.7 Configuration manuelle de la connexion wifi ......................................................................................... 10
2. OPTIMISATION DE VOTRE INSTALLATION ....................................................................................11
2.1 Réglage Vidéo ...................................................................................................................................... 11
ANNEXE 1 CONNAITRE LA CONFIGURATION DU RESEAU LOCAL................................................ 12
A1.1 Avec iPhone ....................................................................................................................................... 12
A1.2 Avec un PC sous Windows................................................................................................................. 12
A1.3 Plan d’installation réseau local ........................................................................................................... 12
ANNEXE 2 PRECONFIGURER LA CAMERA VIA UN PC.................................................................... 13
ANNEXE 3 EAGLEEYES, LOGICIEL DE SURVEILLANCE MOBILE................................................... 14
A3.1 Les pré-requis .................................................................................................................................... 14
A3.2 Télécharger le logiciel......................................................................................................................... 14
ANNEXE 4 PUSH VIDEO – ALERTE VIDEO INSTANTANEE.............................................................. 15
A4.1 Push Vidéo, qu’est-ce que c’est? ....................................................................................................... 15
A4.2 Activer Push Vidéo pour le site ........................................................................................................... 15
A4.3.1 Les pré-requis ..............................................................................................................................................15
A4.3.2 Activation......................................................................................................................................................15
A4.3 Activer Push Video sur le mobile ........................................................................................................ 16
A4.3.1 Depuis un mobile iPhone / iPad ..................................................................................................................16
A4.3.2 Depuis un mobile Android............................................................................................................................16
ANNEXE 5 CONFIGURER LA REDIRECTION DE PORT ................................................................... 17
A5.1 Comprendre le réseau IP ................................................................................................................... 17
A5.2 Comprendre le principe de la redirection de port ................................................................................ 17
A5.3 Redirection de port sur le routeur ....................................................................................................... 17
A5.4 Utilisation du port redirigé................................................................................................................... 17
A5.3.1 Redirection de port sur la Freebox ..............................................................................................................18
A5.3.2 Redirection de port sur la Neufbox ..............................................................................................................19
A5.3.3 Redirection de port sur la Livebox ...............................................................................................................20
ANNEXE 6 QUESTIONS & REPONSES.............................................................................................. 21
1. CONFIGURATION RESEAU DE LA CAMERA
Veuillez suivre les instructions suivantes afin de terminer la configuration réseau de votre caméra.
Vous pouvez configurer la connexion de la caméra réseau via un ordinateur ou via un iPhone® ou iPad® connecté à
votre réseau local.
1.1 Assembler & Installer la Caméra
Note: La distance préconisée entre la caméra et la zone de surveillance est de 3 à 4 mètres, afin
d’assurer le bon fonctionnement de la détection de présence humaine (PIR).
Etape1:
Installez le socle de fixation (pièce ronde) à un endroit de votre choix.
Etape2:
Fixez la caméra sur le socle et ajustez l’angle de vue de la caméra.
Etape3:
Brancher le bloc d’alimentation (DC 5V / 2A) à la caméra et puis alimentez avec une prise du secteur.
Etape4:
Vissez l’antenne wifi sur la caméra pour une meilleure connexion en wifi.
Etape5:
Si votre routeur wifi WPS, connectez la caméra via le réseau wifi comme le montre le dessin suivant
Appuyez ensuite sur le bouton du routeur
Consultez le manuel de votre
routeur pour localiser son
bouton WPS
Appuyez
sur le
bouton
WPS,
jusqu’à ce
qu’un
message
vocal se
fasse
entendre
Connexion réussie
Allumé
fixe
Started
Si la connexion est échouée (WPS failed), vérifiez la méthode
d’authentification est bien WPA ou WPA2 avant de faire un autre essai.
5a : Appuyez sur le bouton WPS de la caméra et vous allez entendre un message vocal « WPS started »
5b : Appuyez ensuite sur le bouton WPS du routeur.
5c : Un message vocal « WPS OK » vous annonce la réussite de la connexion et le voyant connexion LAN
doit rester allumer.
Etape6: Si votre routeur ne supporte pas WPS, connectez la caméra via un câble RJ45 et suivez les instructions de
la section suivante pour configurer le réseau.
Note: Si vous avez plusieurs caméras AVN812 à installer, nous vous conseillons de les installer l’une
après l’autre.
1
1.2 Choisir le mode d’installation adaptée à votre réseau local
Si vous avez un iPhone / iPad / Android, vous avez la
possibilité de configurer la caméra AVN812 à l’aide de
notre logiciel Eagleeyes, télécharger puis installer ce
logiciel (Annexe 1)
Passez à 1.3
Dans les autres cas, télécharger sur notre site
www.surveillance-download.com/user/n812.swf.
L’utilitaire d’installation IPSCAN.EXE.
Notez l’emplacement où vous l’avez sauvegardé, vous en
aurez besoin plus tard.
Si vous avez un routeur, passez à 1.4
Sinon, passez à 1.5
Note: Vérifiez l’état de connexion LAN
Avertissement:
, il doit s’allumer et ne clignote pas.
Pour sécuriser l’accès à votre caméra, nous vous conseillons de modifier le compte
d’utilisateur par défaut et/ou son mot de passe après l’installation. Pour plus d’informations,
veuillez consulter ‘1.6 Modifier le compte par défaut’
2
1.3 Installation avec iPhone/iPad/Android
Avant d’aller plus loin, vérifiez d’abord les points suivants:
Vous avez bien installé avec succès le logiciel EagleEyes-Lite ou EagleEyes-Plus, sur votre mobile.
Votre router supporte UPnP, et cette fonction est activée. Cela vous évitera de faire manuellement la
redirection de port.
Votre caméra est bien connectée à votre routeur avec un câble RJ45, et elle est mise sous tension.
Votre téléphone est connecté à votre réseau local en mode wifi (cf. ANNEXE 1).
L’indicateur de connexion LAN
est bien allumé et ne clignote pas.
Note: EagleEyes HD pour iPad ne fournit pas de support de configuration réseau. Veuillez utiliser
EagleEyes-Lite or EagleEyes-Plus pendant la phase d’installation.
1.3.1 Configurer le réseau local
Etape1: Lancez le logiciel EagleEyes sur votre mobile iPhone ou iPad, le carnet d’adresses s’affiche.
Etape2: Appuyez sur le bouton + en bas à gauche de votre écran.
Puis cliquer sur le bouton Local Network Search (Recherche sur le réseau local)
La caméra AVN812 doit s’afficher dans la liste avec une adresse IP attribuée par votre routeur.
Si la caméra ne s’affiche pas à l’écran,
et que l’indicateur LAN est toujours
allumé, attendez 3 minutes et lancez
une nouvelle fois recherche à l’aide du
bouton rafraîchir.
Notez l’adresse IP, vous en aurez
besoin pour effectuer la redirection de
port
Etape3: Appuyez sur la caméra trouvée, puis modifiez le numéro de port si la valeur par défaut (88) ne vous
convient pas.
Nous vous conseillons de
passer en mode IP statique et
d’attribuer une adresse IP avant
d’aller plus loin
3
1.3.2 Configurer l’accès par Internet
Etape4: Appuyez sur le bouton Apply(Appliquer) en bas de l’écran pour valider la modification et lancer la
configuration automatique de l’accès par Internet.
Si la configuration automatique se termine avec succès (Done affiché dans la zone Status), la fenêtre
des informations de la nouvelle caméra s’affiche
Sinon(Fail), appuyez sur le bouton
en haut à droite de votre écran, puis sélectionnez DDNS
Pour afficher la fenêtre des informations de la nouvelle caméra.
La zone Status indique
l’état d’avancement
après l’appui sur le
bouton Apply.
Veuillez patienter
jusqu’à ce que le
traitement soit terminé
(Fail ou Fini affiché
dans la zone Status)
Etape5: Dans la page des informations de la nouvelle caméra, donnez un surnom à votre caméra. Et puis,
appuyez sur le bouton Save(Enr.) pour sauvegarder.
Note: Si la configuration automatique se termine avec un échec, il vous faudra configurer votre routeur
manuellement. Veuillez consulter ANNEXE 5. CONFIGURATION DE LA REDIRECTION DE PORT
pour plus d’informations.
1.3.3 Vérifier la connexion Internet
Etape1: Déconnectez du réseau local wifi votre iPhone/iPad, qui entrera en mode 3G.
Etape2: Démarrez EagleEyes, et sélectionnez la caméra que vous venez d’ajouter.
Si vous arrivez à vous connecter, la configuration est terminée.
Sinon, cela signifie qu’Eagleeyes n’a pas réussi à configurer la redirection de port
automatiquement, vous devez le faire manuellement sur votre routeur (cf. ANNEXE 5.
CONFIGURATION DE LA REDIRECTION DE PORT)
Une fois la configuration terminée, veuillez consulter le guide utilisateur pour les paramètres avancés.
4
1.4 Installation avec un PC connecté à un routeur
Avant d’aller plus loin, vérifiez d’abord les points suivants:
Le système d’opération de votre PC est Windows 7, Vista ou XP
Vous avez bien téléchargé l’utilitaire installation IPSCAN et noté son emplacement.
Votre routeur supporte UPnP, et cette fonction est activée.
Votre caméra est bien connectée à votre routeur avec un câble RJ45, et est mise sous tension.
L’indicateur de connexion LAN
est bien allumé et ne clignote pas.
1.4.1 Configurer le réseau local
A l’aide de l’utilitaire IPSCAN, configurer l’adresse IP local, la passerelle et le serveur DNS (cf. ANNEXE 1). Ne
fermez pas l’utilitaire après la configuration du réseau local.
1.4.2 Configurer l’accès par Internet
Etape1: Depuis l’utilitaire IPSCAN, double-cliquez sur la caméra, votre navigateur web par défaut s’ouvre avec
l’adresse de la caméra.
L’écran de connexion de l’interface web s’affiche.
Etape3: Entrez le compte utilisateur admin, le mot de passe ainsi que le code vérification qui est affiché en bas
la l’écran. Cliquez sur le bouton Login (Connexion).
Etape4: Ignorez l’assistant de premier démarrage puis cliquez sur Config. Réseaux DDNS, et activez le
service DDNS. Puis cliquez sur Sauvegarder
Si vous avez un routeur qui supporte UPnP et que cette fonction est bien activée, continuez la procédure.
Sinon, notez le nomd’hôte (MAC000e531d6ff1.ddns.eagleeyes.tw, dans notre exemple). Connectez-vous au router pour
effectuer la redirection de port manuellement (cf. “ANNEXE 5 CONFIGURER LA REDIRECTION DE PORT” ).
Etape 5: Cliquez sur UPnP, et activez le service UPnP et la fonction Redirection de port.
Puis cliquez sur Sauvegarder pour lancer la redirection de port automatique.
Après la redirection de port (manuelle ou automatique), vous aurez deux façons d‘accéder à la caméra
via Internet : http://ipaddress:httpportnum ou http://nomdhote:httpportnum.
Où ipadresse et httpport sont ceux affichés sur cet écran, nom d’hôte est celui affiché sur l’écran DDNS
5
1.4.3 Vérifier la connexion Internet
Note: Pour que cette vérification soit fiable, elle doit être effectuée par un ordinateur qui n’est pas
connecté au même routeur que la caméra AVN812. Nous vous conseillons de faire vérifier par un
ami avec son ordinateur connecté à Internet.
Etape1: Ouvrez le navigateur web, et tapez sur la barre d’adresse http://nomdhote:httpportnum comme
expliqué à la page précédente. Puis appuyez sur la touche Enter du clavier.
Etape2: Si l’écran de connexion s’affiche, c’est que la connexion Internet est établie. Vous pouvez revenir dans
Config. Réseaux DDNS et changez le nom d’hôte par un nom plus facile à retenir (par exemple,
MaMaison à la place de MAC000e531d6ff1).
Etape3 : si l’écran de connexion ne s’affiche pas, vous devez vous connecter au routeur pour procéder
manuellement à la redirection de port (cf. ANNEXE 6) et revenir à l’étape 1 pour effectuer la vérification.
1.5 Installation avec un modem / hub+modem
Avant d’aller plus loin, vérifiez d’abord les points suivants:
Le système d’opération de votre PC est Windows 7, Vista ou XP
Vous avez bien téléchargé l’utilitaire installation IPSCAN et noté son emplacement.
Vous êtes en possession des documents fournis par votre fournisseur d’accès à Internet (FAI) permettant de
connaître l’adresse IP de votre modem, le type de connexion, ainsi que le compte utilisateur et mot de passe
etc.
1.5.1 Configurer le réseau local
Etape1: Déconnectez votre PC du hub/switch, et connectez la caméra AVN812 à votre ordinateur directement
par un câble réseau RJ45.
Etape2: A l’aide de l’utilitaire IPSCAN, configurer l’adresse IP local de la caméra (cf. ANNEXE 1) et notez
l’adresse IP et le numéro de port de la caméra.
1.5.2 Configurer l’accès par Internet
Etape1: Depuis l’utilitaire IPSCAN, double-cliquez sur la caméra, votre navigateur web par défaut s’ouvre avec
l’adresse de la caméra.
Etape2: Si ce dernier n’est pas Internet Explorer, nous vous conseillons d’ouvrir Internet Explorer et de
copier-coller l’adresse sur la barre d’adresse IE, puis appuyez sur Enter du clavier.
L’écran de connexion de l’interface web s’affiche.
Etape3: Entrez le compte utilisateur et son mot de passe (admin/admin par défaut) ainsi que le code de
vérification affiché en bas de l’écran. Cliquez sur Connexion.
Etape4: L’assistant de premier démarrage se lance et analyse votre environnement réseau. Cliquez sur
l’Assistant rapide
6
Rubrique
Description
Compte
Modifier le mot de passe par défaut de l’utilisateur Admin, si vous le souhaitez.
Date et l’heure
Mettre à jour la date et l’heure de la caméra
Information Vidéo
Paramétrer le flux vidéo que doit produire la caméra en fonction de la bande
passante remontante de votre réseau local, pour un bon compromis qualité
d’images et la fluidité vidéo.
Vous pouvez le faire aussi dans Config. Général Compte plus tard
Vous pouvez revenir dessus plus tard dans Config. Camera Camera.
Réseau
Configurer la connexion réseau en fonction du type d’accès à internet..
Etape4: Dans la rubrique Réseau, sélectionnez d’abord le type de connexion qui peut être l’un des trois listés
ici : IP Statique, ou PPPoE , ou DHCP. Et suivant le type choisi, le paramétrage est différent
Pour IP statique
a) Entrez l’adresse IP, Passerelle et Masque de sous réseau fournis par votre fournisseur d’accès à
Internet (FAI)
b) Entrez un numéro de port TCP à utilisé par l’accès via Internet. La valeur par défaut est 88. Il est
conseillé de modifier par une valeur de 1 à 9999 afin d’avoir plus de sécurité et de souplesse.
Pour PPPoE
Entrez le compteur utilisateur et le mot de passe fournis par votre FAI
Pour DHCP.
a) Avant de choisir cette option, vous devez terminer la configuration du routeur DHCP.
b) Connectez ce routeur à Internet via votre PC (Configuration IP Statique ou PPPoE). Les méthodes de
configuration diffèrent d’un routeur à l’autre. Veuillez consulter le manuel du routeur.
Etape5:
Cliquez sur DDNS (
).
a) Activez DDNS (obligatoire pour PPPoE ou DHCP).
b) Laissez la valeur par défaut pour le nom du système et le nom d’hôte.
c) Notez le nom complet de l’hôte (dans notre exemple, c’est MAC000e531d6ff1.ddns.eagleeyes.tw)
d) Entrez votre adresse email si vous souhaitez recevoir un message de confirmation du serveur DDNS.
e) Cliquez sur Sauvegarder pour valider et retourner à l’écran principal et puis cliquer sur Suivant.
7
Etape6: Vérifiez les informations affichées et cliquez sur Sauvegarder pour terminer.
1.5.3 Vérifier l’accès par Internet
Etape1: Déconnectez la caméra de votre ordinateur, puis les connectez séparément à Internet.
Etape2: Ouvrez votre navigateur web, Internet Explorer par exemple, et sur la barre d’adresse, tapez
http://nomdhote:Numéro-port, où nomdhote et Numéro-Port sont ceux que vous venez de configurer. .
Etape3: Après un premier accès réussi, vous pouvez aller dans Config. Réseaux DDNS pour changer le
nom d’hôte par un nom plus facile à retenir.
8
1.6 Modification de l’utilisateur par défaut
Pour sécuriser l’accès à votre caméra, nous vous recommandons de modifier le compte et le mot de passe de
l’utilisateur par défaut.
1.6.1 Depuis un navigateur web
Connecter à la caméra et cliquer sur ConfigGénéralCompte, puis
Sélectionner le compte par défaut Admin, puis cliquer sur Editer pour modifier le mot de passe, ou
Cliquer sur Ajouter pour créer un nouveau compte utilisateur de niveau SUPERVISEUR, et puis
Déconnecter et reconnecter à la caméra avec le nouveau compte, et revenir dans ce menu pour supprimer
le compte Admin en le sélectionnant et en cliquant ensuite sur Supprimer
1.6.2 Depuis un Smartphone via Eagleeyes
Connecter à la caméra et appuyer sur l’icône
en haut à droite de l’écran pour entrer dans la page de
configuration système. Puis sélectionner Paramètres avancés Compte, puis :
Sélectionner le compte par défaut Admin, puis appuyer sur Editer pour modifier le mot de passe, ou
Appuyez sur Ajouter pour créer un nouveau compte utilisateur de niveau SUPERVISEUR, et puis
Déconnecter et reconnecter à la caméra avec le nouveau compte, et revenir dans ce menu pour supprimer
le compte Admin en le sélectionnant et en appuyant ensuite sur Supprimer
9
1.7 Configuration manuelle de la connexion wifi
Si votre routeur wifi ne supporte pas WPS, vous pouvez configurer manuellement la connexion wifi, après une
connexion filaire réussie.
Etape 1 : Connectez à la caméra via Internet Explorer et puis cliquez sur ConfigRéseauWireless.
Etape2: Cliquer sur “Scan” pour rechercher les réseaux wifi disponibles.
Etape3 : Double-cliquer sur le votre réseau wifi dans la liste affichée. Saisissez la clé wifi de votre routeur
avant de valider en appuyant sur le bouton Sauvegarder (Save).
10
2. OPTIMISATION DE VOTRE INSTALLATION
Après la configuration du réseau, nous vous conseillons d’entrer dans le menu Config. et y effectuer quelques
réglages complémentaires pour que la caméra travaille dans de meilleures conditions.
2.1 Réglage Vidéo
Pour avoir des images de meilleures qualités, vous pouvez régler :
La netteté des images en tournant légèrement l’objectif, comme montre la Figure 1.
La luminosité, le contraste, la nuance et la saturation de la caméra dans le menu Caméra Couleur, jusqu’à
l’obtention d’une vidéo avec des couleurs proches de la réalité, comme montre la Figure 2.
Figure 1
Figure 2
11
ANNEXE 1 CONNAITRE LA CONFIGURATION DU RESEAU LOCAL
Avant de configurer la caméra sur un réseau local, il faut connaître la configuration de son réseau. Cet annexe vous donner des
astuces pour obtenir les informations essentielles de votre réseau local : Adresse IP du router, l’adresse IP de votre PC/mobile
connecté ainsi que le serveur DNS par défaut.
A1.1 Avec iPhone
Sur votre iPhone,
1. Réglages “Réseaux Wi-Fi”
2. Dans la liste de réseaux wi-fi
disponibles, trouvez le réseau
de votre routeur au quel est
connectée la caméra.
3. Appuyez sur l’icône à droite
pour afficher le détail.
4. Notez l’adresse IP du routeur
et du DNS. Vous en aurez
besoin plus tard.
A1.2 Avec un PC sous Windows
Le moyen le plus rapide pour obtenir la
configuration de réseau est la commande
DOS ipconfig
1) Faites Démarrer Exécuter
2) Dans la fenêtre affichée, taper
cmd puis appuyez sur la touche
Enter. L’invite de commande
s’affiche
3) Taper ipconfig /all et appuyer sur
Enter, les informations concernant
votre réseau local s’affiche
A1.3 Plan d’installation réseau local
Avec les informations récoltées ci-dessus, vous êtes en mesure d’attribuer à votre caméra une adresse IP valable
pour votre réseau(les trois premiers groupes de chiffres identiques à ceux de la passerelle et le dernier groupe doit
être un chiffre compris entre 1 et 255, et ne doit pas être déjà utilisé sur le réseau (23 et 254 dans notre exemple).
Nous vous conseillons de faire un plan d’installation similaire à notre exemple ci-dessous
Votre PC/Laptop
La Caméra
AVN812/AVM301
Adresse IP
192.168.0.23
192.168.0.xxx
Masque de sous réseau
255.255.255.0
255.255.255.0
Passerelle (Gateway)
192.168.0.254
192.168.0.254
DSN
212.27.40.241
212.27.40.241
12
ANNEXE 2 PRECONFIGURER LA CAMERA VIA UN PC
Pour accéder via un PC/Laptop à la caméra AVN812 connectée au réseau local, deux conditions sont indispensables
1) Connaître son adresse IP
2) Que cette adresse IP se trouve sur le même sous réseau que le PC/Laptop utilisé.
IPSCAN est un utilitaire de configuration prêt à utiliser, qui vous aidera à préconfigurer l’adresse IP de la caméra, si la
valeur par défaut 192.168.1.10 n’est pas valable pour votre réseau local.
Cela consiste à attribuer à la caméra une adresse IP valable pour le réseau local.
IPSCAN est téléchargeable sur le site : www.surveillance-download.com/user/n812.swf.
1. Connectez la caméra au même router/switch/hub que votre PC/Laptop, avec un câble RJ45.
2. Attendez que l’indicateur de connexion LAN soit allumé fixe.
3. Lancez l’utilitaire en double-cliquant dessus. La fenêtre de gauche s’ouvre.
4. Cliquez sur le bouton Scan pour lancer la recherche. La caméra doit s’afficher dans la liste comme le montre la
figure à droite
5. Sélectionnez la caméra par un simple clique et puis cliquez sur le bouton Configure.
6. Server IP, l’adresse IP de votre caméra, valable pour le réseau local (192.168.0.33 dans notre exemple) ;
Web port, numéro de port local permettant l’accès à la caméra.
Gateway, l’adresse IP de la Passerelle ou celle de votre router. (192.168.0.254 dans notre exemple)
DSN, le serveur de nom de domaine par défaut.
7. Une fois toutes les zones sont bien renseignées, saisissez l’utilisateur (admin) et le mot de passe (admin), cliquez
sur OK pour valider
13
ANNEXE 3 EAGLEEYES, LOGICIEL DE SURVEILLANCE MOBILE
EagleEyes est un logiciel de surveillance à distance conçu pour des plateformes mobiles, qui présente des
avantages suivants :
Il est gratuit (sauf la version EagleEyes Plus pour iPhone qui lui est payant).
Il est compatible avec les plateformes mobiles les plus répandues, comme iPhone, iPad et Android.
Le logiciel est téléchargeable en ligne. Il est facile à installer et à configurer. Pour plus d’informations concernant
l’utilisation de ce logiciel, veuillez visiter notre site officiel www.eagleeyescctv.com.
A3.1 Les pré-requis
Avant d’installer EagleEyes, vérifier les points suivants:
La plateforme de votre matériel mobile est iPhone, iPad ou Android.
Vous avez souscrit les services Internet et ces services sont disponibles.
Note: L’accès à Internet via le réseau wifi ou 3G est peut-être payant. Vérifiez avec votre opérateur ou
fournisseur d’accès à Internet.
Vous connaissez l’adresse IP, le numéro de port, le compte utilisateur et le mot de passe pour accéder à la
caméra depuis Internet, si vous l’avez configurée avec un ordinateur.
A3.2 Télécharger le logiciel
Allez sur le site www.eagleeyescctv.com AVEC le navigateur de votre mobile et vous identifiez.
Note: Veuillez NE PAS essayer de télécharger EagleEyes depuis votre ordinateur, vous n’obtiendriez
pas la bonne version.
Ensuite cliquez sur Software et en fonction de votre plate-forme mobile, les liens proposés sont différents :
Pour Android & iPad, cliquez sur le seul lien proposé pour télécharger.
Pour iPhone, deux versions sont disponible :
-- EagleEyes Plus (Payant, US$4.99), et
-- EagleEyes Lite (Gratuit).
Cliquez sur le lien de votre choix et vous serez rediriger vers App store pour le téléchargement.
Note: Vous avez aussi la possibilité de télécharger Eagleeyes dans App Store depuis votre iPhone.
Allez dans App Store et faites une recherche avec le mot-clé eagleeyes. Téléchargez ensuite la
version de votre choix.
Une fois le téléchargement terminé, EagleEyes sera installé automatiquement. Et un icône apparaît à
l’endroit où vous avez habituellement les autres applications.
Note: Pour plus d’informations concernant l’utilisation de ce logiciel, veuillez visiter notre site officiel
www.eagleeyescctv.com.
14
ANNEXE 4 PUSH VIDEO – ALERTE VIDEO INSTANTANEE
A4.1 Push Vidéo, qu’est-ce que c’est?
“Push Video” est un système de notification active, différent de celui utilisé pour la notification traditionnelle par Email
ou FTP. Il est beaucoup plus réactif et stable. La seule limite est la bande passante remontante de votre réseau local
et la qualité de connexion de votre équipement mobile.
Il fonctionne comme une clé de serrure. Quand la fonction est activée, la zone sous surveillance est considérée
comme fermée à clé. Tous les paramètres et toutes autres fonctions s’organisent de façon à permettre l’optimisation
de la production vidéo et son envoi lors d’un événement anormal, notamment en désactivant certaines fonctions :
Lorsqu’un des événements préprogrammés pour la fonction Push Video est déclenché, détection d’une intrusion par
exemple, la caméra vous alerte et envoie la vidéo sur votre iPhone / iPad / Android dans les 5 secondes qui suivent.
Vous avez aussi la possibilité de connecter à votre caméra un dispositif d’alarme externe et permettez la fonction
d’être déclenchée par un signal d’alarme venant de ce dispositif.
A4.2 Activer Push Vidéo pour le site
A4.3.1 Les pré-requis
Avant de configurer la fonction Push Video, veuillez vérifier les points suivants:
Vous avez un mobile iPhone / iPad / Android, et EagleEyes est installé dessus (cf. ANNEXE 3).
Vous avez configuré l’accès par Eagleeyes à la caméra et elle se trouve dans le carnet d’adresses
Vous avez activé la fonction Push Video de la caméra et défini des événements déclencheurs
A4.3.2 Activation
Etape1: Accédez à la caméra avec Internet Explorer, définissez les événements à détecter, dans le menu
Config. Evénement Evénement.
Etape2: Montez la garde et en définissez la règle d’activation ainsi que les paramètres d’enregistrement vidéo
dans le menu Config. Evénement Push vidéo.
Etape3: Vous pouvez aussi y établir un planning d’activation, pour ne pas être perturbé par de fausse alerte.
Par exemple, votre femme rentre habituellement à 17h30, elle risque de déclencher plusieurs fois la
fonction Push vidéo. Vous pouvez planifier la fonction de sorte qu’elle n’envoie plus de notification après
18h00.
Pour plus de détails, veuillez consulter le chapitre 3.6.2 Push Video du guide utilisateur, téléchargeable à
l’adresse suivante www.surveillance-download.com/user/n812.swf.
15
A4.3 Activer Push Video sur le mobile
A4.3.1 Depuis un mobile iPhone / iPad
Etape1: Dans le menu principal d’iPhone / iPad , sélectionnez Réglages Notifications, puis.
-- Activez la fonction Notifications si elle ne l’est pas encore.
-- Dans la liste des applications, sélectionnez EagleEyes, et activez les trois types de notifications.
Etape2: Ouvrez l’application EagleEyes, et activez la notification Push Video.
Un message vous indiquera l’activation de la fonction, appuyez sur Close (Fermer).
Etape3: Fermez Eagleeyes pour retourner au menu principal d’iPhone / iPad. Provoquez un événement
déclencheur, détection de présence humaine par exemple, et vous recevrez un message qui vous
indique le site et l’heure où l’événement déclencheur s’est produit. Appuyez sur Afficher (View) pour lire
le clip de vidéo, filmée quelque secondes avant l’événement.
A4.3.2 Depuis un mobile Android
Dans le carnet d’adresse d’eagleeyes, appuyez sur Guard (Garde) pour activer/désactiver la fonction
Push Vidéo.
16
ANNEXE 5 CONFIGURER LA REDIRECTION DE PORT
A5.1 Comprendre le réseau IP
De nos jours, la plupart des réseaux sont basés sur le protocole IP, c’est le cas des réseaux domestiques organisés
souvent autour d’un boîtier, qui est en fait un modem-routeur.
Un routeur est une machine qui permet l’interconnexion de deux ou plusieurs réseaux. De ce fait, il possède deux ou
plusieurs adresses IP. Les échanges de deux machines appartenant à deux réseaux différents doivent passer par un
routeur qui relie les deux réseaux, d’où le nom de Passerelle ou Gateway en anglais.
Pour établir la communication entre une machine connectée derrière le routeur (c’est le cas de la caméra AVN812) et
une machine externe connectée à Internet, le routeur doit ouvrir un canal de communication, appelé port, et le relier à
la machine interne. Ainsi, quand une requête arrive sur ce port du routeur, ce dernier sait qu’il doit transférer la
requête à la machine interne. C’est pour cette raison que le port du routeur est appelé aussi le port externe et celui de
la machine local le port interne.
A5.2 Comprendre le principe de la redirection de port
Le principe de la redirection de port est d’établir un lien permanent entre un port du routeur et la machine interne.
Concrètement, pour notre cas, il s’agit d’ouvrir un port sur le routeur et le rediriger vers la caméra.
Port routeur (ou port externe) Port de la caméra (son adresse IP privée et le N° port)
Où le port du routeur est Port http que l’on trouve dans Config.RéseauxUPnP
l’adresse IP et le port de la caméra sont ceux que l’on trouve dans Config.RéseauxRéseau Local
Dans les exemples suivants, nous supposons que le port à ouvrir est le 8012 ; l’adresse IP de la caméra
192.168.1.12 et son numéro de port est le 8011.
A5.3 Redirection de port sur le routeur
La plupart des routeurs offrent des interfaces web à l’utilisateur pour qu’il puisse le paramétrer, notamment la
redirection de port.
Dans la suite de ce chapitre, nous vous expliquons la procédure à suivre pour les trois modem-routeurs les plus
répondus en France, à savoir Freebox de l’opérateur Free, Neufbox de SFR et Livebox d’Orange. Les utilisateurs
d’un équipement d’autres opérateurs peuvent s’en inspirer pour faire leur redirection de port.
A5.4 Utilisation du port redirigé
Le port de la caméra (8011), couplé à son adresse IP (192.168.1.12), est utilisé pour accéder à la caméra depuis un
ordinateur local( http://192.168.1.12:8011 ) sans passer par internet.
Le port du routeur, couplé à l’adresse IP public fixe du routeur, est utilisé pour accéder à la caméra depuis Internet.
Par example http://23.215.55.213:8012 si 23.215.55.213 est l’adresse IP public de votre routeur.
Si vous avez paramétré également le service DDNS, vous pouvez remplacer l’adresse IP public du routeur par le
nom d’hôte que vous avez défini vous-même dans Config.RéseauxDDNS :
http://macamera.ddns.eagleeyes.tw:8012.
17
A5.3.1 Redirection de port sur la Freebox
L’opérateur Free n’offre pas l’accès à son routeur par le réseau local. Il faut passer par Internet et via un ordinateur
connecté à la Freebox de préfrence, car vous devez redémarrer la Freebox pour que toute modification prenne effet.
Veuillez lire les informations contenues dans les premiers chapitres de cette annexe pour comprendre le principe de
la redirection de port.
Etape1 : Ouvrez votre navigateur web, accédez au site de l’opérateur par Internet, http://www.free.fr
Etape2 : Cliquez sur Mon compte en haut de la page d’accueil
Etape3 : Saisissez votre identifiant (souvent votre numéro de téléphone fixe) et le mot de passe,qui se trouvent sur
les documents fournis par l’opérateur. Et puis cliquez sur Connexion
Etape4 : Dans la page affichée, cliquez sur Internet
Etape5 : Faites défiler la page affichée et trouvez dans la colonne de gauche Configurer mon routeur Freebox et
cliquez dessus
Etape6 : Faites défiler la page affichée et trouvez la section Redirection de ports
Port routeur
--------Adresse IP de la caméra----------Port caméra
Etape7: Saisissez le numéro de port à ouvrir dans la zone port à gauche(8012), choisissez le protocole tcp,
complétez l’adresse de destination (192.168.1.12), et enfin entrez le numéro port interne (8011).
Etape8: Cliquez sur Ajouter. Et répétez l’étape 7 autant de fois qu’il y a de caméra.
Etape9: Cliquez sur Envoyer puis redémarrez la Freebox lorsque cela vous ai demandé.
18
A5.3.2 Redirection de port sur la Neufbox
L’opérateur SFR permet la gestion du routeur par le réseau local et vous n’avez pas besoin de redémarrer la Neufbox
après la redirection de port. Veuillez lire les informations contenues dans les premiers chapitres de cette annexe pour
comprendre le principe de la redirection de port.
Etape1 : Ouvrez votre navigateur web et tapez http://192.168.1.1 qui est l’adresse par défaut de votre routeur, sur la
barre d’adresse. Puis appuyez sur la touche Enter du clavier.
Etape2 : Cliquez sur Réseau pour entrer dans l’interface de gestion du routeur
Etape3 : Saisissez l’identifiant qui est admin par défaut et le mot de passe qui se trouve sous le routeur.
Puis cliquez sur VALIDER
Etape4 : Dans la page affichée, cliquez sur l’onglet NAT.
Saisie libre
TCP
Port
8012
Adresse IP et N° de port caméra 8011
Etape5 : Saisissez un nom, le type de port TCP et le numéro de port externe à ouvrir(8012), et
Complétez l’adresse IP de la caméra (192.168.1.12) suivie de son numéro de port interne(8011).
Etape6 : Cochez la case Activer puis cliquez sur le signe + pour valider.
Etape7: Répétez les étapes 5 et 6 autant de fois qu’il y a de caméra.
Si vous n’avez pas d’adresse IP public fixe, vous devez paramétrer le service DDNS, ce qui vous permet d’accéder à
la caméra par : http://macamera.ddns.eagleeyes.tw:8012, ou macamera est le nom d’hôte que vous avez paramétré.
19
A5.3.3 Redirection de port sur la Livebox
L’opérateur Orange permet la gestion du routeur par le réseau local et vous n’avez pas besoin de redémarrer la
Livebox après la redirection de port. Veuillez lire les informations contenues dans les premiers chapitres de cettte
annexe pour comprendre le principe de la redirection de port.
Etape1 : Ouvrez votre navigateur web et tapez http://192.168.1.1 sur la barre d’adresse. Puis appuyez sur Enter.
Etape2 : Cliquez Accès aux pages de configuration sur la page affichée.
Etape3 : Saisissez l’identifiant qui est admin par défaut et le mot de passe, admin par défaut également, que vous
pouvez trouver sur les documents fournis par l’opérateur. Puis cliquez sur OK
Etape4 : Dans la page affichée, cliquez successivement sur ConfigurationAvancéeRouteur
Etape5 : Dans la page Routeur-NAT, cliquez sur Ajouter
Etape6 : Sélectionnez dans la liste, le service HTTP puis le Protocole TCP.
Etape7: Saisissez le numéro de port à ouvrir (8012) dans la zone Port externe, et
le numéro de port de la caméra (8011) dans la zone Port interne, et
l’adresse IP de la caméra (192.168.1.12) dans la zone Adresse IP du serveur
Etape8: Cliquez sur Soumettre pour valider.
Etape9: Répétez les étapes 5, 6,7 autant de fois qu’il y a de caméra.
Si vous n’avez pas d’adresse IP public fixe, vous devez paramétrer le service DDNS, ce qui vous permet d’accéder à
la caméra par : http://macamera.ddns.eagleeyes.tw:8012, ou macamera est le nom d’hôte que vous avez paramétré.
20
ANNEXE 6 QUESTIONS & REPONSES
Pour plus de détails concernant EagleEyes, veuillez consulter notre site officiel:
www.eagleeyescctv.com/supp_QnA.aspx.
Question
J’arrive à me connecter à la caméra
avec un Smartphone ou un PC
connecté au même routeur, mais je
n’arrive pas à me connecter via le
réseau 3G, ou avec un autre PC
pourtant connecté à Internet.
Pourquoi ?
Réponse
La configuration réseau n’a pas été effectuée complètement. Veuillez
consulter le chapitre 1.3.2 Configurer l’accès par Internet de ce manuel
et, en cas de besoin, procéder à la redirection manuelle de port(cf.
ANNEXE 5)
Vérifiez également l’adresse de la passerelle, qui doit être identique à
celle du routeur.
La fluidité de la vidéo dépend de beaucoup de facteurs, parmi lesquels
la bande passante remontante de votre réseau local, l’efficacité du
La vidéo n’est pas fluide, pourquoi?
routeur, la bande passante descendante du réseau à distance, la
complexité du lieu de surveillance etc.
Nous vous recommandons d’ajuster la résolution, la qualité d’images, afin
d’obtenir une fluidité de vidéo satisfaisante, par exemple choisir la
résolution VGA, au lieu de SXGA qui nécessité plus de bande passante.
“Push Video” est un système de notification active, différent de celui utilisé
pour la notification traditionnelle par Email ou FTP.
Qu’est ce “Push Video”?
Lorsqu’un des événements préprogrammés pour la fonction Push Video est
déclenché, détection d’une intrusion par exemple, la caméra vous alerte et
envoie la vidéo sur votre iPhone / iPad / Android dans les 5 secondes qui
suivent.
Le périmètre de travail du détecteur
de présence humaine semble assez
limité et la sensibilité de détection
reste à désirer. Comment faire?
En effet, le détecteur de présence humaine peut être influencé par la
température ambiante et il devient moins précis au-delà de 30°C. Pour
ceux qui désirent plus de précision, la solution est de connecter la caméra
à un détecteur externe.
Des informations utiles pour la connexion d’un dispositif externe peuvent
être trouvées sur le site www.eagleeyescctv.com/supp_QnA.aspx.
La fréquence du réseau d’alimentation électrique exerce des influences
sur la capture vidéo. Veuillez ajuster ce paramètre.
Pourquoi la vidéo scintille-elle tout le
temps ?
Utilisateur mobile: Accéder à la camera, appuyer sur l’icône
en haut
à droite de l’écran. Modifier ensuite ce paramètre dans “Paramètres
avancés” “Camera”..
Utilisateur PC : Accéder à la camera par Internet Explorer, sélectionner
“Config.” “Caméra” “Caméra” pour modifier ce paramètre.
21
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
