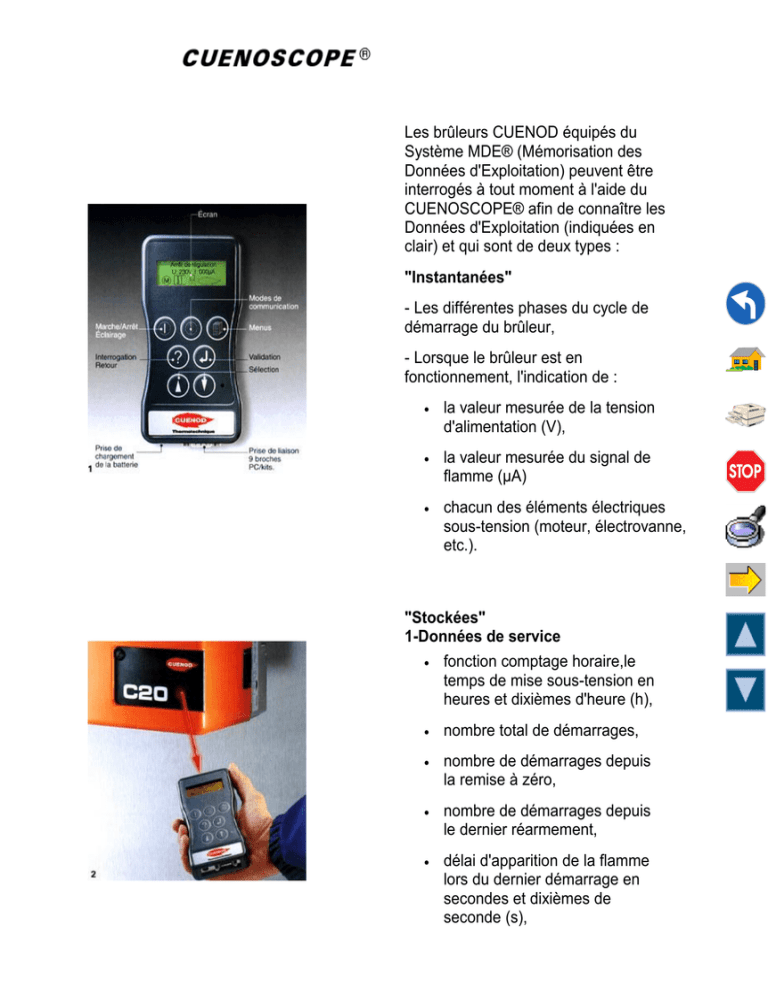

cuenoscope

cuenoscope
Les brûleurs CUENOD équipés du
Système MDE® (Mémorisation des
Données d'Exploitation) peuvent être
interrogés à tout moment à l'aide du
CUENOSCOPE® afin de connaître les
Données d'Exploitation (indiquées en
clair) et qui sont de deux types :
"Instantanées"
- Les différentes phases du cycle de
démarrage du brûleur,
- Lorsque le brûleur est en
fonctionnement, l'indication de :
•
la valeur mesurée de la tension
d'alimentation (V),
•
la valeur mesurée du signal de
flamme (µA)
•
chacun des éléments électriques
sous-tension (moteur, électrovanne,
etc.).
"Stockées"
1-Données de service
• fonction comptage horaire,le
temps de mise sous-tension en
heures et dixièmes d'heure (h),
•
nombre total de démarrages,
•
nombre de démarrages depuis
la remise à zéro,
•
nombre de démarrages depuis
le dernier réarmement,
•
délai d'apparition de la flamme
lors du dernier démarrage en
secondes et dixièmes de
seconde (s),
2-Données de dérangements
•
la cause des deux derniers dérangements,
accompagnée des différents événements qui les
précèdent : valeur du courant du signal de flamme
(µA), valeur de la tension d'alimentation (V), temps de
marche (heures, minutes, secondes), nombre de
démarrages depuis la mise en dérangement
précédente.
•
nombre de dérangements
depuis la remise à zéro des
statistiques,
•
nombre de dérangements pour
cause de lumière parasite,
•
nombre de dérangements pour
non apparition de la flamme
avant la fin du temps de
sécurité,
•
nombre de dérangements dus à
la disparition de la flamme,
•
nombre de dérangements dus
au réchauffeur (fuel) ou au
pressostat d'air (gaz).
3-Données constructeur
• tension d'alimentation (V)
•
fréquence du courant (Hz)
•
alimentation permanente [oui-non]
•
type de combustible (fuel-gaz)
•
présence d'un réchauffeur (fuel) ou d'un pressostat
d'air (gaz) [oui-non]
•
commande d'un servomoteur [oui-non]
•
pré-ventilation [oui-non]
•
post-ventilation [oui-non]
•
surveillance d'une lumière parasite [oui-non]
•
coffret à répétition (fuel) [oui-non]
•
réchauffeur (fuel) ou pressostat d'air (gaz) shunté [ouinon]
•
procédure de remise à zéro des statistiques
•
détail des temps des différentes phases du cycle de
démarrage du brûleur.
Les données sont classées dans le CUENOSCOPE®, dans
des fichiers repérés par l'utilisateur.
Ces informations sont extraites, en utilisation normale, par
transmission infrarouge (photo2) ou en option "main-libre" à
l'aide d'un cordon reliant le CUENOSCOPE® au bouton de
réarmement du coffret de sécurité (photo3)
Ces informations peuvent être communiquées sur le microordinateur de l'exploitant à l'aide du cordon de liaison et par
le programme d'utilisation livré en option afin de faciliter et
d'améliorer la gestion des installations dans lesquelles se
trouvent des brûleurs CUENOD équipés du Système MDE®
(photo4).
