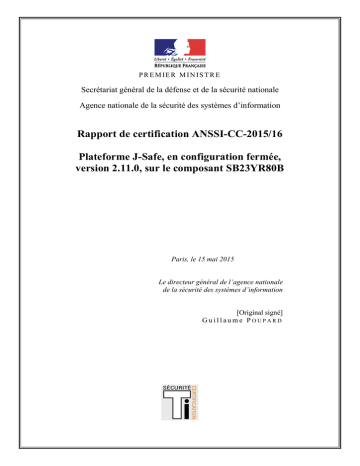

P R E M I E R M I N I S T R E

Secrétariat général de la défense et de la sécurité nationale

Agence nationale de la sécurité des systèmes d’information

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

Paris, le 15 mai 2015

Le directeur général de l’agence nationale de la sécurité des systèmes d’information

[Original signé]

G u i l l a u m e P

O U P A R D

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

Avertissement

Ce rapport est destiné à fournir aux commanditaires un document leur permettant d’attester du niveau de sécurité offert par le produit dans les conditions d’utilisation ou d’exploitation définies dans ce rapport pour la version qui a été évaluée. Il est destiné également à fournir à l’acquéreur potentiel du produit les conditions dans lesquelles il pourra exploiter ou utiliser le produit de manière à se trouver dans les conditions d’utilisation pour lesquelles le produit a

été évalué et certifié ; c’est pourquoi ce rapport de certification doit être lu conjointement aux guides d’utilisation et d’administration évalués ainsi qu’à la cible de sécurité du produit qui décrit les menaces, les hypothèses sur l’environnement et les conditions d’emploi présupposées afin que l’utilisateur puisse juger de l’adéquation du produit à son besoin en termes d’objectifs de sécurité.

La certification ne constitue pas en soi une recommandation du produit par l’agence nationale de la sécurité des systèmes d’information (ANSSI), et ne garantit pas que le produit certifié soit totalement exempt de vulnérabilités exploitables.

Toute correspondance relative à ce rapport doit être adressée au :

Secrétariat général de la défense et de la sécurité nationale

Agence nationale de la sécurité des systèmes d’information

Centre de certification

51, boulevard de la Tour Maubourg

75700 Paris cedex 07 SP [email protected]

La reproduction de ce document sans altération ni coupure est autorisée.

Page 2 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B

Référence du rapport de certification

Rapport de certification ANSSI-CC-2015/16

ANSSI-CC-2015/16

Nom du produit

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

Référence/version du produit

Version 2.11.0

Conformité à un profil de protection

[PP JCS] Java Card protection profile – closed configuration, version 3.0

Critères d’évaluation et version

Critères Communs version 3.1 révision 3

Niveau d’évaluation

EAL 5 augmenté

ALC_DVS.2, AVA_VAN.5

Développeurs

STMicroelectronics S.r.l. –

Incard Division

Commanditaire

Z.I Marcianise Sud,

81025 Marcianise,

Italie

STMicroelectronics

29 Boulevard Romain Rolland,

75669 Paris Cedex 14,

France

STMicroelectronics S.r.l. – Incard Division

Z.I Marcianise Sud, 81025 Marcianise, Italie

Centre d’évaluation

Serma Technologies

14 rue Galilée, CS 10055, 33615 Pessac Cedex, France

Accords de reconnaissance applicables

CCRA SOG-IS

Le produit est reconnu au niveau EAL4.

ANSSI-CC-CER-F-07.016 Page 3 sur 15

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

Préface

La certification

La certification de la sécurité offerte par les produits et les systèmes des technologies de l’information est régie par le décret 2002-535 du 18 avril 2002 modifié. Ce décret indique que :

L’agence nationale de la sécurité des systèmes d’information élabore les rapports de

certification. Ces rapports précisent les caractéristiques des objectifs de sécurité proposés. Ils peuvent comporter tout avertissement que ses rédacteurs estiment utile de mentionner pour des raisons de sécurité. Ils sont, au choix des commanditaires, communiqués ou non à des tiers ou rendus publics (article 7).

Les certificats délivrés par le Premier ministre attestent que l’exemplaire des produits ou systèmes soumis à évaluation répond aux caractéristiques de sécurité spécifiées. Ils attestent également que les évaluations ont été conduites conformément aux règles et normes en vigueur, avec la compétence et l’impartialité requises (article 8).

Les procédures de certification sont disponibles sur le site Internet www.ssi.gouv.fr

.

Page 4 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B Rapport de certification ANSSI-CC-2015/16

Table des matières

1.

LE PRODUIT ............................................................................................................................... 6

1.1.

P

RESENTATION DU PRODUIT

.................................................................................................. 6

1.2.

D

ESCRIPTION DU PRODUIT

..................................................................................................... 6

1.2.1.

Introduction ....................................................................................................................... 6

1.2.2.

Identification du produit .................................................................................................... 6

1.2.3.

Services de sécurité ........................................................................................................... 7

1.2.4.

Architecture ....................................................................................................................... 8

1.2.5.

Cycle de vie ........................................................................................................................ 8

1.2.6.

Configuration évaluée ....................................................................................................... 9

2.

L’EVALUATION ....................................................................................................................... 10

2.1.

R

EFERENTIELS D

EVALUATION

............................................................................................ 10

2.2.

T

RAVAUX D

EVALUATION

................................................................................................... 10

2.3.

C

OTATION DES MECANISMES CRYPTOGRAPHIQUES SELON LES REFERENTIELS TECHNIQUES

DE L

’ANSSI ...................................................................................................................................... 10

2.4.

A

NALYSE DU GENERATEUR D

ALEAS

................................................................................... 10

3.

LA CERTIFICATION ............................................................................................................... 11

3.1.

C

ONCLUSION

........................................................................................................................ 11

3.2.

R

ESTRICTIONS D

USAGE

....................................................................................................... 11

3.3.

R

ECONNAISSANCE DU CERTIFICAT

...................................................................................... 12

3.3.1.

Reconnaissance européenne (SOG-IS) ............................................................................ 12

3.3.2.

Reconnaissance internationale critères communs (CCRA) ............................................. 12

ANNEXE 1.

NIVEAU D’EVALUATION DU PRODUIT .............................................................. 13

ANNEXE 2.

REFERENCES DOCUMENTAIRES DU PRODUIT EVALUE ............................ 14

ANNEXE 3.

REFERENCES LIEES A LA CERTIFICATION .................................................... 15

ANSSI-CC-CER-F-07.016 Page 5 sur 15

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

1. Le produit

1.1. Présentation du produit

Le produit évalué est la « Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B » développée par STMicroelectronics S.r.l. – Incard Division et

STMicroelectronics.

La plateforme est une carte à puce offrant les modes contact, sans contact et duaux. Elle est en configuration fermée, elle ne correspond donc pas un produit utilisable en tant que tel. Elle est normalement destinée à héberger une ou plusieurs applications, devant être chargées pendant la phase de construction du produit final. De telles applications ne sont toutefois pas couvertes par la présente évaluation.

Ce produit peut être inséré dans un support plastique pour constituer une carte à puce. Les usages possibles de cette carte sont multiples (documents d’identité sécurisés, applications bancaires, télévision à péage, transport, santé,...) en fonction des logiciels applicatifs qui seront embarqués.

1.2. Description du produit

1.2.1. Introduction

La cible de sécurité [ST] définit le produit évalué, ses fonctionnalités de sécurité évaluées et son environnement d’exploitation.

Cette cible de sécurité est conforme au profil de protection [PP JCS].

1.2.2. Identification du produit

Les éléments constitutifs du produit sont identifiés dans la liste de configuration [CONF].

La version certifiée du produit est identifiable par les éléments suivants :

Page 6 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B Rapport de certification ANSSI-CC-2015/16

Le tableau suivant fournit les commandes et réponses permettant d’identifier le produit.

Commande produit

GET DATA « FF04 »

(Identifiant de la plateforme J-Safe)

Réponse hexadécimal

00000066

00020700

en Description

00021100

B214

46

Identification du masque

Version du code ROM

Version du code EEPROM

Identifiant du microcontrôleur

Version du ROM Boot du microcontrôleur

48 ou 49

GET DATA « FF06 »

(Identifiant du composant sous-jacent)

41

1310

Révision interne du microcontrôleur :

- 48 : ‘H’ pour le mode dual,

- 49 : ‘I’ pour le mode contact seul

Code de personnalisation client

Version de la librairie cryptographique NesLib du microcontrôleur

1.2.3. Services de sécurité

Les principaux services de sécurité fournis par le produit sont :

- la gestion du cloisonnement entre les différents modules gérés par la plateforme Java

Card ;

- la gestion sécurisée des différentes fonctionnalités de la plateforme JavaCard, de la mémoire, des opérations sur les clefs, de l’état de fonctionnement de la plateforme ;

- la gestion des opérations sur les clefs : génération, distribution, accès et destruction ;

- les opérations de chiffrement – déchiffrement ainsi que de signature – vérification ;

- la gestion transactionnelle garantissant l’exécution complète de la transaction ;

- les opérations sur le PIN

1

;

- la gestion de la libération de la mémoire ;

- la gestion des fonctionnalités offertes par le microcontrôleur sous-jacent.

Ils sont détaillés au chapitre 7.7 de [ST].

1

Personnal Identification Number, code d’identification personnel en français.

ANSSI-CC-CER-F-07.016 Page 7 sur 15

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

1.2.4. Architecture

La TOE est constitué des systèmes suivants:

- la plateforme Java Card J-Safe ;

- le microcontrôleur SB23YR80, révision B.

Cette architecture est illustrée par le schéma suivant :

1.2.5. Cycle de vie

Le cycle de vie du produit est le suivant :

Page 8 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B Rapport de certification ANSSI-CC-2015/16

Le périmètre évalué couvre les phases 1 à 3 ou 1 à 5 suivant le modèle de cycle de vie choisi.

En effet, la livraison de la TOE peut s’effectuer en fin de phase 3 ou en fin de phase 5.

Le produit a été développé sur les sites suivant :

Site de développement de la plateforme

STMicroelectronics S.r.l. – Incard Division

Z.I. Marcianize,

81025 Maricianise,

Italie

Sites de développement du microcontrôleur

Voir [CER IC]

1.2.6. Configuration évaluée

Le certificat porte sur la configuration fermée de la plateforme Java Card. Celle-ci, contient l’application J-Sign en ROM, non activée et hors cible.

ANSSI-CC-CER-F-07.016 Page 9 sur 15

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

2. L’évaluation

2.1. Référentiels d’évaluation

L’évaluation a été menée conformément aux Critères Communs version 3.1 révision 3 [CC] et à la méthodologie d’évaluation définie dans le manuel CEM [CEM].

Pour les composants d’assurance qui ne sont pas couverts par le manuel [CEM], des méthodes propres au centre d’évaluation et validées par l’ANSSI ont été utilisées.

Pour répondre aux spécificités des cartes à puce, les guides [JIWG IC] et [JIWG AP] ont été appliqués. Ainsi, le niveau AVA_VAN a été déterminé en suivant l'échelle de cotation du guide [JIWG AP]. Pour mémoire, cette échelle de cotation est plus exigeante que celle définie par défaut dans la méthode standard [CC], utilisée pour les autres catégories de produits

(produits logiciels par exemple).

2.2. Travaux d’évaluation

L’évaluation en composition a été réalisée en application du guide [COMP] permettant de vérifier qu’aucune faiblesse n’est introduite par l’intégration du logiciel dans le microcontrôleur déjà certifié par ailleurs.

Cette évaluation a ainsi pris en compte les résultats de l’évaluation du microcontrôleur

« SA23YR48B/SB23YR48B/SA23YR80B/SB23YR80B » au niveau EAL6 augmenté du composant ALC_FLR.1, conforme au profil de protection [PP-0035]. Ce microcontrôleur a

été certifié le 4 janvier 2013 sous la référence ANSSI-CC-2012/68 ([CER IC]).

Le niveau de résistance du microcontrôleur a été confirmé le 20 novembre 2014 dans le cadre du processus de surveillance [SUR IC].

Le rapport technique d’évaluation [RTE], remis à l’ANSSI le 15 avril 2015, détaille les travaux menés par le centre d’évaluation et atteste que toutes les tâches d’évaluation sont à

« réussite ».

2.3. Cotation des mécanismes cryptographiques selon les référentiels techniques de l’ANSSI

La cotation des mécanismes cryptographiques n’a pas été réalisée. Néanmoins, l’évaluation n’a pas mis en évidence de vulnérabilités de conception et de construction pour le niveau

AVA_VAN.5 visé.

2.4. Analyse du générateur d’aléas

Le générateur de nombres aléatoires, de nature physique, utilisé par le produit final a été

évalué dans le cadre de l’évaluation du microcontrôleur (voir [CER IC]).

Les résultats ont été pris en compte dans l’analyse de vulnérabilité indépendante réalisée par l’évaluateur et n’ont pas permis de mettre en évidence de vulnérabilité exploitable pour le niveau AVA_VAN.5 visé.

Page 10 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B Rapport de certification ANSSI-CC-2015/16

3. La certification

3.1. Conclusion

L’évaluation a été conduite conformément aux règles et normes en vigueur, avec la compétence et l’impartialité requises pour un centre d’évaluation agréé. L’ensemble des travaux d’évaluation réalisés permet la délivrance d’un certificat conformément au décret

2002-535.

Ce certificat atteste que le produit « Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B » soumis à l’évaluation répond aux caractéristiques de sécurité spécifiées dans sa cible de sécurité [ST] pour le niveau d’évaluation EAL 5 augmenté

des composants ALC_DVS.2 et AVA_VAN.5.

3.2. Restrictions d’usage

Ce certificat porte sur le produit spécifié au chapitre 1.2 du présent rapport de certification.

Ce certificat donne une appréciation de la résistance du produit à des attaques qui sont fortement génériques du fait de l’absence d’application spécifique embarquée. Par conséquent, la sécurité d’un produit complet construit sur la plateforme Java Card ne pourra

être appréciée que par une évaluation du produit complet, laquelle pourra être réalisée en se basant sur les résultats de l’évaluation citée au chapitre 2.

L’utilisateur du produit certifié devra s’assurer du respect des objectifs de sécurité sur l’environnement d’exploitation, tels que spécifiés dans la cible de sécurité [ST], et suivre les recommandations se trouvant dans les guides fournis [GUIDES].

ANSSI-CC-CER-F-07.016 Page 11 sur 15

Rapport de certification ANSSI-CC-2015/16

3.3. Reconnaissance du certificat

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

3.3.1. Reconnaissance européenne (SOG-IS)

Ce certificat est émis dans les conditions de l’accord du SOG-IS [SOG-IS].

L’accord de reconnaissance européen du SOG-IS de 2010 permet la reconnaissance, par les pays signataires de l’accord

1

, des certificats ITSEC et Critères Communs. La reconnaissance européenne s’applique, pour les cartes à puces et les dispositifs similaires, jusqu’au niveau

ITSEC E6 Elevé et CC EAL7. Les certificats reconnus dans le cadre de cet accord sont émis avec la marque suivante :

3.3.2. Reconnaissance internationale critères communs (CCRA)

Ce certificat est émis dans les conditions de l’accord du CCRA [CC RA].

L’accord « Common Criteria Recognition Arrangement » permet la reconnaissance, par les pays signataires

2

, des certificats Critères Communs.

Pour les évaluations enregistrées avant septembre 2014, la reconnaissance s’applique jusqu’aux composants d’assurance du niveau CC EAL4 ainsi qu’à la famille ALC_FLR. Les certificats reconnus dans le cadre de cet accord sont émis avec la marque suivante :

1

Les pays signataires de l’accord SOG-IS sont : l’Allemagne, l’Autriche, l’Espagne, la Finlande, la France, l’Italie, la Norvège, les Pays-Bas, le Royaume-Uni et la Suède.

2

Les pays signataires de l’accord CCRA sont : l’Allemagne, l’Australie, l’Autriche, le Canada, le Danemark, l’Espagne, les États-Unis, la Finlande, la France, la Grèce, la Hongrie, l’Inde, Israël, l’Italie, le Japon, la

Malaisie, la Norvège, la Nouvelle-Zélande, le Pakistan, les Pays-Bas, la République de Corée, la République

Tchèque, le Royaume-Uni, Singapour, la Suède et la Turquie.

Page 12 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B Rapport de certification ANSSI-CC-2015/16

Annexe 1. Niveau d’évaluation du produit

Classe

ADV

Développement

Famille Composants par niveau d’assurance

EAL EAL EAL EAL EAL EAL EAL

1 2 3 4 5 6 7

ADV_ARC

1

1 1 1 1 1

Niveau d’assurance retenu pour le produit

EAL

5+

Intitulé du composant

1

Security architecture description

ADV_FSP

1 2 3 4 5

5 6

ADV_IMP 1 1 2 2

5

1

Complete semi-formal functional specification with additional error information

Implementation representation of the TSF

ADV_INT

2 3

3

2

Well-structured internals

ADV_SPM

ADV_TDS

1

1

1 2 3 4 5 6 4

Semiformal modular design

AGD

Guides d’utilisation

AGD_OPE

1

1 1 1 1 1 1

AGD_PRE 1 1 1 1 1 1 1

1

Operational user guidance

ALC

Support au cycle de vie

ASE

Evaluation de la cible de sécurité

ALC_CMC

1

2 3 4

4

5

5

ALC_CMS 1 2 3 4

5

5 5

ALC_DEL

ALC_DVS

ALC_FLR

ALC_LCD

ALC_TAT

1 1 1 1 1 1

1 1 1 2 2

1

1 1 1

2

1 2 3 3

ASE_CCL

1

1 1 1 1 1 1

ASE_ECD

1

1 1 1 1 1 1

ASE_INT 1 1 1 1 1 1 1

ASE_OBJ

1

2

2 2 2 2 2

ASE_REQ

1

2

2 2 2 2 2

ASE_SPD

1

1 1 1 1 1

ASE_TSS 1 1 1 1 1 1 1

1

Preparative procedures

4

5

Production support, acceptance procedures and automation

Development tools CM coverage

1

Delivery procedures

2

Sufficiency of security measures

1

2

Developer defined life-cycle model

Compliance with implementation standards

1

Conformance claims

1

Extended components definition

1

ST introduction

2

Security objectives

2

Derived security requirements

1

Security problem definition

1

TOE summary specification

ATE

Tests

ATE_COV

ATE_DPT

ATE_FUN

1 2 2 2 3 3

1

1

3

3

4

1 1 1 1 2 2

ATE_IND 1 2 2 2 2 2 3

AVA

Estimation des vulnérabilités

AVA_VAN

1 2

2

3

4 5 5

2

Analysis of coverage

3

Testing: modular design

1

Functional testing

2

Independent testing: sample

5

Advanced methodical vulnerability analysis

ANSSI-CC-CER-F-07.016 Page 13 sur 15

Rapport de certification ANSSI-CC-2015/16

Plateforme J-Safe, en configuration fermée, version 2.11.0, sur le composant SB23YR80B

Annexe 2. Références documentaires du produit évalué

[ST]

[RTE]

Cible de sécurité de référence pour l’évaluation :

- J-SAFE ON SB23YR80B SECURITY TARGET,

Référence 8383811

Version G

Pour les besoins de publication, la cible de sécurité suivante a été fournie et validée dans le cadre de cette évaluation :

J-SAFE ON SB23YR80B Security Target – Public Version,

Référence J-SAFE_on_SB23YR80B_ST_Lite_A

Version A

Rapport technique d’évaluation :

- Evaluation Technical report, J-Safe project,

Référence JSAFE_ETR_v1.1

Version 1.1

[CONF] Liste de configuration du produit :

- Configuration List,

Référence J-Safe_ConfigList

04/11/2014

[GUIDES]

Guide d’administration du produit :

- J-SAFE ON ST23YR80B – Guidance Document,

Référence 8561842

Version D

Guide d’utilisation du produit :

- J-SAFE ON ST23YR80 – User Manual,

Référence 8561976

Version A

[PP JCS] Java Card protection profile – Closed configuration,

Version 3.0, décembre 2012. Certifié sous la reference ANSSI-CC-PP-

2010/07 et maintenu sous la reference ANSSI-CC-PP-2010/07-M01.

[PP-0035] Protection Profile, Security IC Platform Protection Profile, version 1.0, juin 2007. Certifié par le BSI (Bundesamt für Sicherheit in der

Informationstechnik) sous la référence BSI-PP-0035-2007.

[CER IC] Microcontrôleurs

SA23YR48B/SB23YR48B/SA23YR80B/SB23YR80B. Certifiés le 4

janvier 2013, sous la référence ANSSI-CC-2012/68.

[SUR IC] Microcontrôleurs

SA23YR48B/SB23YR48B/SA23YR80B/SB23YR80B. Surveillés le 20

novembre 2014, sous la référence ANSSI-CC-2012/68-S02.

Page 14 sur 15 ANSSI-CC-CER-F-07.016

Plateforme J-Safe, en configuration fermée, version

2.11.0, sur le composant SB23YR80B Rapport de certification ANSSI-CC-2015/16

Annexe 3. Références liées à la certification

Décret 2002-535 du 18 avril 2002 modifié relatif à l’évaluation et à la certification de la sécurité offerte par les produits et les systèmes des technologies de l’information.

[CER/P/01] Procédure CER/P/01 Certification de la sécurité offerte par les produits et les systèmes des technologies de l’information, ANSSI.

[CC]

[CEM]

Common Criteria for Information Technology Security Evaluation :

Part 1: Introduction and general model, juillet 2009, version 3.1, révision 3 Final, référence CCMB-2009-

07-001;

Part 2: Security functional components, juillet 2009, version 3.1, révision 3 Final, référence CCMB-2009-

07-002;

Part 3: Security assurance components, juillet 2009, version 3.1, révision 3 Final, référence CCMB-2009-

07-003.

Common Methodology for Information Technology Security Evaluation :

Evaluation Methodology, juillet 2009, version 3.1, révision 3 Final, référence CCMB-2009-

07-004.

[JIWG AP] * Mandatory Technical Document - Application of attack potential to smartcards, version 2.9, janvier 2013.

[COMP] *

[CC RA]

Mandatory Technical Document – Composite product evaluation for

Smart Cards and similar devices, version 1.2, janvier 2012.

Arrangement on the Recognition of Common Criteria certificates in the field of information Technology Security, 2 juillet 2014.

[SOG-IS] « Mutual Recognition Agreement of Information Technology Security

Evaluation Certificates », version 3.0, 8 janvier 2010, Management

Committee.

*Document du SOG-IS ; dans le cadre de l’accord de reconnaissance du CCRA, le document support du CCRA équivalent s’applique.

ANSSI-CC-CER-F-07.016 Page 15 sur 15

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
