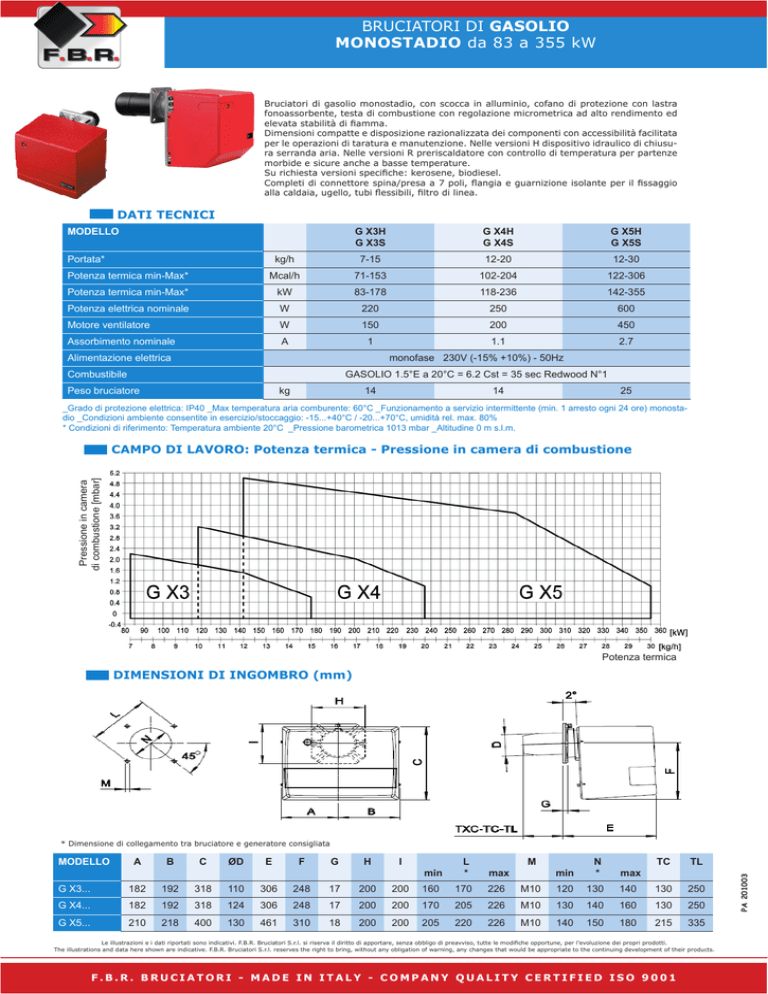

BRUCIATORI DI GASOLIO
MONOSTADIO da 83 a 355 kW
Bruciatori di gasolio monostadio, con scocca in alluminio, cofano di protezione con lastra
fonoassorbente, testa di combustione con regolazione micrometrica ad alto rendimento ed
elevata stabilità di fiamma.
Dimensioni compatte e disposizione razionalizzata dei componenti con accessibilità facilitata
per le operazioni di taratura e manutenzione. Nelle versioni H dispositivo idraulico di chiusura serranda aria. Nelle versioni R preriscaldatore con controllo di temperatura per partenze
morbide e sicure anche a basse temperature.
Su richiesta versioni specifiche: kerosene, biodiesel.
Completi di connettore spina/presa a 7 poli, flangia e guarnizione isolante per il fissaggio
alla caldaia, ugello, tubi flessibili, filtro di linea.
DATI TECNICI
MODELLO
G X3H
G X3S
G X4H
G X4S
G X5H
G X5S
kg/h
7-15
12-20
12-30
Potenza termica min-Max*
Mcal/h
71-153
102-204
122-306
Potenza termica min-Max*
kW
83-178
118-236
142-355
Potenza elettrica nominale
W
220
250
600
Motore ventilatore
W
150
200
450
Assorbimento nominale
A
1
1.1
2.7
Portata*
Alimentazione elettrica
monofase 230V (-15% +10%) - 50Hz
Combustibile
GASOLIO 1.5°E a 20°C = 6.2 Cst = 35 sec Redwood N°1
Peso bruciatore
kg
14
14
25
_Grado di protezione elettrica: IP40 _Max temperatura aria comburente: 60°C _Funzionamento a servizio intermittente (min. 1 arresto ogni 24 ore) monostadio _Condizioni ambiente consentite in esercizio/stoccaggio: -15...+40°C / -20...+70°C, umidità rel. max. 80%
* Condizioni di riferimento: Temperatura ambiente 20°C _Pressione barometrica 1013 mbar _Altitudine 0 m s.l.m.
Pressione in camera
di combustione [mbar]
CAMPO DI LAVORO: Potenza termica - Pressione in camera di combustione
[kW]
[Kg/h]
Potenza termica
DIMENSIONI DI INGOMBRO (mm)
MODELLO
A
B
C
ØD
E
F
G
H
I
min
L
*
max
G X3...
182
192
318
110
306
248
17
200
200
160
170
226
G X4...
182
192
318
124
306
248
17
200
200
170
205
G X5...
210
218
400
130
461
310
18
200
200
205
220
M
min
N
*
max
TC
TL
M10
120
130
140
130
250
226
M10
130
140
160
130
250
226
M10
140
150
180
215
335
Le illustrazioni e i dati riportati sono indicativi. F.B.R. Bruciatori S.r.l. si riserva il diritto di apportare, senza obbligo di preavviso, tutte le modifiche opportune, per l’evoluzione dei propri prodotti.
The illustrations and data here shown are indicative. F.B.R. Bruciatori S.r.l. reserves the right to bring, without any obligation of warning, any changes that would be appropriate to the continuing development of their products.
F.B.R. BRUCIATORI - MADE IN ITALY - COMPANY QUALITY CERTIFIED ISO 9001
PA 201003
* Dimensione di collegamento tra bruciatore e generatore consigliata
