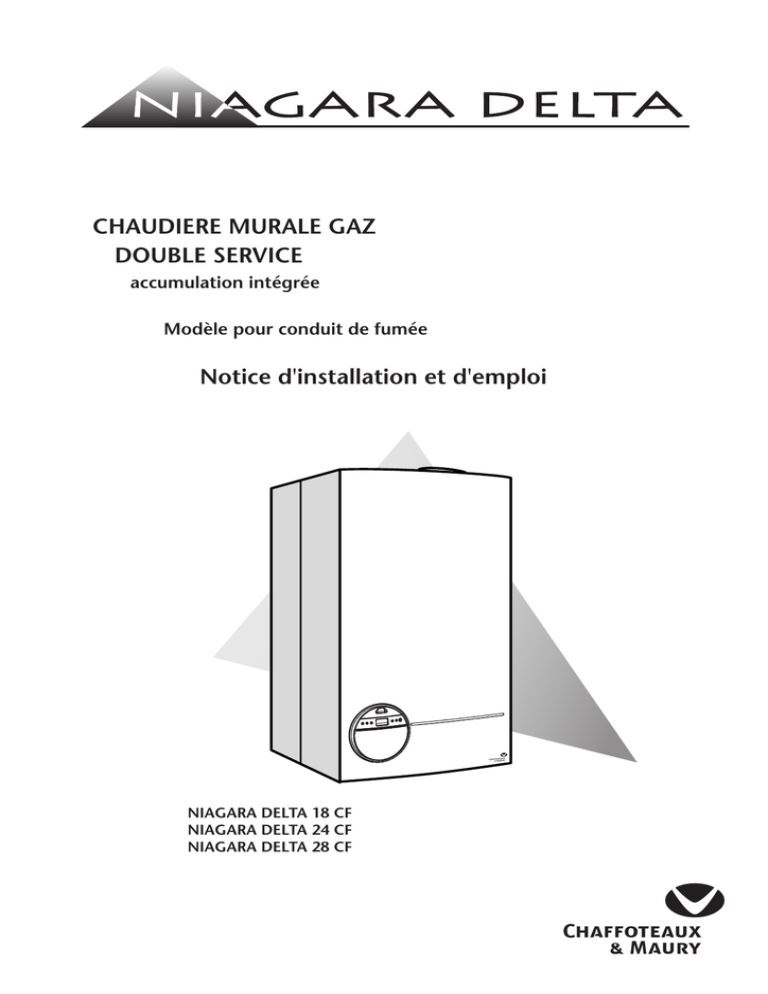

CHAUDIERE MURALE GAZ

DOUBLE SERVICE accumulation intégrée

Modèle pour conduit de fumée

Notice d'installation et d'emploi

NIAGARA DELTA 18 CF

NIAGARA DELTA 24 CF

NIAGARA DELTA 28 CF

C

C

Dénomination de la chaudière :

NIAGARA DELTA 18 CF

NIAGARA DELTA 24 CF

NIAGARA DELTA 28 CF

Cette notice d’installation et d’emploi est destinée aux appareils installés en France

2

Sommaire

Instructions destinées à l’installateur

Page

1 description ...........................................................................................................

2 caractéristiques dimensionnelles ........................................................................

3 caractéristiques hydrauliques..............................................................................

4 conditions d’installation .......................................................................................

5 pose de la chaudière ...........................................................................................

6 démontage et montage de l’habillage - maintenance .........................................

7 raccordements électriques ..................................................................................

8 mise en service ...................................................................................................

10

9 réglages ..............................................................................................................

11

10 incidents de fonctionnement ...............................................................................

16

11 transformation de gaz .........................................................................................

17

7

8

5

6

9

3

4

Instructions destinées à l’usager

Page

12 commandes.........................................................................................................

18

13 conduite...............................................................................................................

18

14 entretien ..............................................................................................................

20

15 sécurité de débordement ....................................................................................

20

16 garantie ...............................................................................................................

21

17 conseils pratiques ...............................................................................................

21

18 changement de gaz.............................................................................................

21

19 caractéristiques techniques.................................................................................

22

20 incidents de fonctionnement ...............................................................................

24

9

16

17

15

19

7

21

1

Fig.1

11

Instructions destinées à l’installateur

Description

20

1

14

3

12

2

18

8

10

13

4

5

6

1. - châssis en tôle d’acier

2. - vase d’expansion sous pression

3. - coupe-tirage antirefouleur

4. - échangeur principal en cuivre

5. - chambre de combustion

6. - brûleur multigaz en acier inoxydable comportant :

• une nourrice démontable équipée des injecteurs

• deux électrodes d’allumage

• une électrode de détection de flamme

7. - bloc gaz comprenant :

• deux électrovannes de sécurité

• une électrovanne de régulation

8. - dégazeur automatique

9. - ballon eau chaude sanitaire inox

10. - circulateur

11. - boîtier électronique (fig. 2)

12. - allumeur

13. - sécurité de surchauffe

14. - sécurité de débordement

15. - thermistance ballon

16. - thermistance chauffage départ

17. - thermistance chauffage retour

18. - vanne distributrice

19. - échangeur sanitaire à plaques en acier inoxydable

20. - débistat sanitaire

21. - thermistance sanitaire

24

25 26 30 27 28 29

32

31

22. - commutateur chauffage : Arrêt / mini / maxi

23. - commutateur sanitaire : Arrêt / mini/

éco / confort

24. - voyant vert de mise sous tension

25. - voyant orange de fonctionnement brûleur

26. - voyant vert de mode chauffage

27. - voyant vert de mode sanitaire

28. - voyant rouge de mise en sécurité

29. - bouton poussoir de réarmement

30. - manomètre circuit chauffage

31. - afficheur

32. - boutons poussoirs de réglage mode installateur

22

Fig.2

23

3

2 Caractéristiques dimensionnelles

Ø

142

Ø*

18 kW

24 kW

28 kW

500

218

1015 928

950

925

4

141

470

450 mini pour entretien

317

135

595

57

54 172

80

54 54 145

43

42

38

41 40 39

44

188

Fig. 3

*

28 kW - Ø du conduit : 139 mm

18 / 24 kW - virole d’adaptation pour un Ø du conduit 125 mm

(livré avec l’appareil)

Poids à vide

18 / 24 kW :

28 kW :

52 kg

53 kg

280

39

Arrivée gaz

40

Retour chauffage

41

Départ chauffage

42

Arrivée eau froide

43

Départ eau chaude ballon

38

Soupape ballon

44

Soupape chauffage

3 Caractéristiques hydrauliques

La chaudière est livrée de série avec un by-pass automatique et un ciculateur 2 vitesses.

Le diagramme (fig. 4) indique la courbe de la pression disponible en fonction du débit (en sortie de chaudière).

Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).

Capacité en eau de l’installation.

La chaudière est équipée d’un vase d’expansion sous pression.

Volume maxi du vase d’expansion : 7,1 litres.

Pression de gonflage : 0,7 bar.

La capacité d’expansion du vase d’une installation sous pression varie avec (fig. 5):

- la température moyenne de fonctionnement en °C,

- la hauteur statique qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion

La pression de remplissage.devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10 (préconisée entre 1 et 1,5 bars)

1

0

3

2 mCE

6

Pression disponible

Débit mini (robinets thermostatiques fermés)

5

4

GV

PV

100

200

300

400

500

600

700

800

900

1000

1100

1200 l/h

Fig. 4

Pression à froid pour le circuit chauffage (en bar)

2,0

1,9

1,8

1,7

1,6

1,5

1,4

50°C

40°C

1,3

60°C

1,2

1,1

70°C

80°C

1,0

0,9

0,8

0,7

20 40 60 80 100 120 140 160 180 200 220 240 260

C

Fig. 5

- Pf = Pression du vase d’expansion, en bar

- C = Capacité de l'installation, en litres.

5

6

4 Conditions d’installation

4.1 RAPPEL DE LA REGLEMENTATION

BATIMENTS D'HABITATION

CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN-

TRETIEN

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.

Notamment : le local doit posséder :

- un volume d'au moins 8 m 3

- un ouvrant de 0,40 m 2 mini.

- des orifices obligatoires d’aération à maintenir en bon état de fonctionnement.

- arrêté du 5 février 1999 modificatif de l’arrêté du 2 août 1977

Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ».

- norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984).

- règlement Sanitaire Départemental.

Protection du réseau d’eau potable

• la présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.

• un disconnecteur NF est placé sur la barrette robinetterie de la chaudière.

norme NF C 15-100 - Installations électriques à basse tension - Règles.

ETABLISSEMENTS RECEVANT DU PUBLIC

CONDITIONS REGLEMENTAIRES D'INSTALLATION

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales

pour tous les appareils :

• articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

• articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Recommandation :

si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D’INSTALLATION

Implantation de la chaudière

- placer la chaudière à proximité du conduit d’évacuation des produits de combustion.

- ne pas installer la chaudière au dessus des plaques de cuisson, du four, et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement.

- prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 130 kg environ).

- prendre des précautions pour limiter les nuisances acoustiques.

Circuit d’eau chaude sanitaire

Dans le cas d'une dureté de l'eau supérieure à TU 25, prévoir un traitement de l'eau.

Voir norme DTU sanitaire.

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés.

Précautions contre la corrosion

Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.

Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.

Evacuation de gaz brûlés

Voir DTU 24-6 et règles techniques

Cette chaudière ne peut être raccordée que sur un conduit

à tirage naturel

Le raccordement est prévu pour l’emboîtement du tuyau Ø

125 mm pour 18 et 24 kW ou Ø 139 mm pour 28 kW, à l’intérieur de la buse de sortie de l’antirefouleur.

Prévoir un pot de purge afin d’éviter que la condensation

éventuelle du conduit ne tombe dans l’appareil.

5 Pose de la chaudière

GABARIT DE POSE

- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.

- tenir compte des conditions d’installation § 4.

RACCORDEMENT DES CANALISATIONS

Les douilles de raccordement sont fournies dans un colis séparé de l’appareil.

Divers jeux de raccords sont disponibles chez les grossistes.

- 1ère installation

- remplacement de chaudières Chaffoteaux & Maury

- remplacement de chaudières autres marques

- kit d’écartement mural (dans le cas de passage des tubes par l’arrière)

- mettre en place (fig. 6):

- les différents robinets, robinets 3/4 sur gaz (robinet manette jaune, couple de serrage mini 10 mN), départ et retour chauffage, robinets 1/2 sur eau froide sanitaire, et durit sortie ballon 46

- joints et douilles de raccordement, douilles 3/4 sur gaz, départ et retour chauffage, douille 1/2 sur eau froide et eau chaude sanitaire

- un joint filtre F1 est placé sur le robinet gaz, un filtre eau F2 sur l’alimentation eau froide sanitaire et un filtre chauffage

F3 sur le bloc chauffage

- Le tuyau de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 et celui du disconnecteur

45 doivent obligatoirement être raccordés à une canalisation d'eau usée.

- terminer par le raccordement au conduit de fumée :

- utiliser un tuyau ou un coude de raccordement agréé ”spécial-gaz”.

- le raccordement est prévu pour l’emboîtement du tuyau ou du coude à l’intérieur de la buse de sortie de l’antirefouleur de la chaudière

NETTOYAGE ET TRAITEMENT DE L’INSTALLATION

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).

Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

Le montage de l’habillage est impératif pour un fonctionnement correct de l’appareil.

Pour la pose de la chaudière, il n’est pas nécessaire d’enlever l’habillage.

F3

44

45

46

F2

38

Fig. 6

F1

1/4

7

6 Démontage et montage de l’habillage - maintenance

A

A

Démontage de l’habillage

- dévisser les 4 vis A de fixation de l’habillage

(fig. 7)

- dégager les clips

- enlever l’habillage

8

A

A

Fig. 8

A

A

Maintenance

Pour la maintenance de l’appareil, il y a possibilité de déplacer le boîtier électrique sans avoir à effectuer de déconnexion. Boîtier électrique clipé sur tube départ chauffage ou fond inférieur du châssis - (fig. 9).

détail

Fig. 7

A

A

Montage de l’habillage

Retirer le film protecteur

- présenter l’habillage (fig. 8)

- engager les 2 clips dans l'habillage (voir détail)

- visser les 4 vis de fixation A de la façade

Fig. 9

7 Raccordements électriques

Emplacement des raccordements :

- le raccordement électrique du TA s'effectue sous la chaudière, sur la tôle de fond.

- les arrivées des câbles d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose

- l’alimentation secteur de la chaudière s’effectue avec un câble 2 P + T livré avec l’appareil. Le cable du TA est non fourni.

Nota : les 2 câbles, secteur et TA, doivent être 2 câbles séparés

Important :

- conformément à la réglementation, un dispositif de séparation bipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière

C

Raccordement secteur

Le câble 3 conducteurs C est précablé au niveau du boîtier

électrique de l’appareil. Raccorder ce câble au réseau de distribution 230 V protégé.(fig. 10)

Raccordement d'un thermostat d'ambiance

Ouvrir le bornier B à l’aide d’un tournevis (fig. 11)

Le raccordement d'un thermostat d’ambiance se fait sur ce connecteur B. (fig. 12)

- ôter le shunt S.

- raccorder le thermostat

à la place du shunt S

Fig. 10

B

Raccordement TA

Connecteur

B

S

Fig. 11

Raccordement côté boîtier électrique pré-cablé

Fig. 12

9

10

8 Mise en service

Mise en pression

(fig. 13)

Circuit sanitaire

- ouvrir le robinet d’eau froide 42

- purger le ballon et l’installation en puisant aux différents robinets d’eau chaude

Circuit chauffage

- vérifier que les robinets départ chauffage 41 et retour chauffage 40 sont ouverts

- ouvrir les robinets de remplissage 37

- refermer ces robinets lorsque l’aiguille du manomètre 30 se situe à la pression déterminée au § 3

- purger l'installation et rétablir la pression

Circuit gaz

- ouvrir le robinet gaz 39

- purger le circuit gaz

- vérifier les étanchéités sur toute la ligne gaz

30

37

42

41

40

39

Fig. 13

9 Réglages

L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4

Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en basculant la porte P du boîtier électrique et en retirant le cache D (fig. 14).

Afficheur

D

Fig. 14

P

Fig. 15

Touche menu Touche - Touche + Touche réglage

Elément 3

Elément 2

AFFICHEUR

Elément 1

Pour accéder aux menus, appuyer sur les touches et simultanement pendant environ 5 secondes (fig.15). Le menu 1 s’affiche.

Changement de menu :

Appuyer sur la touche Menu (fig.15). Le numéro du menu s’affiche pendant 3 secondes menu suivant, appuyer de nouveau sur la touche Menu

.

Changement de rubriques à l’intérieur d’un menu :

Appuyer sur la touche ou sur la touche pour monter ou descendre les rubriques.

. Pour accéder au

Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la première, on reboucle sur la dernière si on exécute un -

Modification des paramètres d’une rubrique (

ne concerne que les menus 3 et 4) :

Appuyer sur la touche Réglage ou pour passer en mode de réglage, les éléments 2 et 3 clignotent, appuyer ensuite sur pour modifier les paramètres de réglage. Appuyer sur la touche Réglage pour valider les modifications et sortir du mode Réglage, les éléments 2 et 3 s’arrêtent de clignoter .

Retour à la configuration de sortie usine :

Se positionner dans les menus 3 ou 4 et appuyer sur la touche indique CM et Réglage en clignotant pendant quelques instants lorsque cela est effectué.

pendant 10 secondes. L’afficheur

Remise à zéro de l’historique des défauts :

Se positionner dans le menu 1 et appuyer sur la touche

CM

et Réglage en clignotant pendant quelques instants lorsque cela est effectué.

pendant 10 secondes. L’afficheur indique

Nota : Pour sortir du mode installateur, l’afficheur rebascule en mode utilisateur au bout d’1 minute environ après le dernier appui sur les touches.

11

12

ACTION ETAT

5 ”

Menu - 1 - Historique Défaut

indique les 10 derniers défauts

x fois

Rubrique

Dernier défaut apparu

Avant dernier défaut apparu

...

Dernier défaut apparu avant le précédent

Elément 1 Elément 2 et 3

code de 01 à 99 0

1

...

code de 01 à 99 code de 01 à 99

9

code de 01 à 99

Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré

AFFICHEUR

Menu - 2 - Etat Chaudière

indique l’état ou la configuration de la chaudière

1 fois

Rubrique

Version du logiciel

x fois

Puissance nominale de la chaudière en kW

Type d’évacuation de fumées

Elément 1 Elément 2 et 3

10 à 99

1

2

2

1

1

0

1

18

24

28

30

0 : CF

1 : FF

vitesse variable

2

2

2 : VMC

3 : FF

vitesse fixe

Demande TA présente

Position théorique de la vanne distributrice

Température départ Sanitaire (en °C)

Température ballon (en ° C)

Température départ chauffage (en ° C)

Température retour chauffage (en ° C)

7

8

5

6

4

4

3

3

0 : non

1 : oui

0 : sanitaire

1 : chauffage

de 0 à 99 de 0 à 99 de 0 à 99 de 0 à 99

x x x x x x x x

ACTION ETAT

Menu - 3 - Réglages chaudière

1 fois x fois

Rubrique

Module chaleur douce

Température de sécurité sanitaire

Consigne ECS fixe à 60° pas d’affichage de la consigne

Action du programmateur

Puissance gaz max. chaudière par pas de 1 kW

18 kW

24 kW

28 kW

30 kW

Elément

1

0

Elément

2 et 3

0 : non

1 : oui

1

0 : non

2

2

1

2

2

3

3

3

3

1 : oui

0 : sur les 2

1 :

2 : sur réchauffage ballon sur le chauffage

3 : sur aucun

Valeur de la puissance

13 à 18 kW

18 à 24 kW

21 à 28 kW

22 à 30 kW

AFFICHEUR

13

14

ACTION ETAT

Menu - 4 - Réglages pour le chauffage

1 fois x fois

Rubrique

Fonctionnement coupe-pompe

Vitesse de pompe

Durée de la post-circulation de pompe

0 à 5 minutes par pas de 1/2 minute

Consigne chauffage en Manuel

Automatique

Maximum de la consigne chauffage

2 réglages : 85 ou 90°C

Réglage du seuil de temps pour l’état ouvert 5

0 à 60 minutes par pas de 1 minute 5

4

4

3

3

2

2

Elément Elément

1 2 et 3

0

0

0 : non

1 : oui

2

2

1

1

0 : Grande

1 : Petite

0 mn

0,5 mn

1,0 mn

5 mn

0 : manuel

1 : auto

85°C

90°C

de 5 à 60 mn de 5 à 60 mn Réglage du seuil de temps pour l’état fermé 6

0 à 60 minutes par pas de 1 minute 6

Fonctionnement Normal

Tout ou Rien

7

7

TAC

0 à 7 minutes par pas de 1/2 minute

8

8

8

8

Puissance gaz max. en chauffage par pas de 1 kW

18 kW

NOTA :

P max. voir menu 3 rubrique 3

24 kW

28 kW

30 kW

9

9

9

9

0 : non

1 : oui

0 mn

0,5 mn

2,5 mn

5 mn

Valeur de la puissance

6 kW à P max.

8 kW à P max.

9 kW à P max.

10 kW à P max.

AFFICHEUR

x x x x

9 Exemple de réglages (suite)

Réglage du TAC :

Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.

(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).

Procéder comme suit :

1

- passer en mode installateur, touche et

5 secondes, l’afficheur indique :

-1- puis 0

-- s’il n’y a pas de défaut ou un code correspondant au dernier défaut

1

2

- appuyer sur la touche menu trois fois pour arriver au menu -4-, l’afficheur indique :

-4- puis le réglage de la rubrique 0 soit 0 0 ou 0 1

2

3

- passer à la rubrique 8 (réglage du

TAC) en appuyant sur la touche

8 fois , l’afficheur indique :

82.5 (ce qui correspond au réglage usine 2 mn 30 s)

8 = rubrique 8

2.5 = 2,5 mn - soit 2 mn 30 secondes

4

- appuyer sur la touche réglage une fois, les éléments 2 et 3 clignotent, puis sur la touche jusqu’à faire apparaître 3.0 sur les

éléments 2 et 3, l’afficheur indique :

83.0 valider en appuyant sur la touche réglage une fois. Les

éléments 2 et 3 ne clignotent plus.

Le réglage est terminé.

L’afficheur rebascule en mode utilisateur au bout d’1 minute environ.

Une fois les différents réglages terminés, remettre le cache D et refermer la porte P (fig.14).

3

4

5 ” x 3 x 8

Afficheur

ou

15

10 Incidents de fonctionnement

En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.

Pour les défauts 01 et 03 l’appareil se verrouille, voyant rouge 28 allumé (fig.16).

Exemple : Mise en sécurité par surchauffe

DEFAUT

28

Fig. 16

16

Codage afficheur

17

18

19

20

11

12

13

14

07

08

09

10

01

03

05

06

25

26

27

31

32

21

22

23

24

Intitulé du défaut Information

Mise en sécurité par surchauffe

Mise en sécurité par défaut d’allumage

Absence circulation d’eau

Défaut de circulation d’eau primaire

Thermistance sanitaire ouverte

Thermistance sanitaire court-circuitée

Thermistance départ chauffage ouverte

Thermistance départ chauffage court-circuitée

Thermistance retour chauffage ouverte

Thermistance retour chauffage court-circuitée

Mise à l’arrêt par défaut de débordement fumées (Spott) (CF) ou fusible 1,25 A

Hors-gel pompe

Hors-gel brûleur

Tentative de réallumage

Mise en sécurité par débordement fumées (VMC)

Problème de cablage (FF) ou fusible 1,25 A

Absence de débit d’extraction (FF)

Défaillance du dispositif de détection d’extraction (FF)

Vitesse d’extracteur faible (FF)

Défaut de contrôle de fonctionnement de l’extracteur (FF)

Thermistance ballon ouverte

Thermistance ballon court circuitée

Température ballon hors limite

Problème de communication avec la carte d’affichage

Défaut de communication avec la carte principale

Réglage de la puissance gaz au brûleur

Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation.

Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.

Gaz :

P. utile

(kW)

24

26

28

16

18

20

22

8

10

12

14

Gaz :

P. utile

(kW)

8

10

12

14

16

18

Gaz :

P. utile

(kW)

14

16

18

20

22

24

8

10

12

G20

Pression nourrice

(mm CE)

12

18

24

32

41

50

60

73

86

98

114

G20

Pression nourrice

(mm CE)

12

18

24

32

41

50

60

73

86

G20

Pression nourrice

(mm CE)

12

18

24

32

41

50

Niagara Delta 18 CF

G25

Pression nourrice

(mm CE)

16

26

37

48

62

76

Niagara Delta 24 CF

G25

Pression nourrice

(mm CE)

16

26

37

48

62

76

92

110

128

Niagara Delta 28 CF

G25

Pression nourrice

(mm CE)

16

26

37

48

62

76

92

110

128

148

170

PROPANE

Pression nourrice

(mm CE)

41

64

86

114

144

182

PROPANE

Pression nourrice

(mm CE)

41

64

86

114

144

182

221

264

315

PROPANE

Pression nourrice

(mm CE)

71

100

153

182

217

269

295

299

302

BUTANE

Pression nourrice

(mm CE)

38

46

63

85

104

135

165

196

233

BUTANE

Pression nourrice

(mm CE)

56

78

115

140

152

168

213

231

235

BUTANE

Pression nourrice

(mm CE)

38

46

63

85

104

135

11 Transformation de gaz

En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces livrées avec le kit de transformation.

17

12

Instructions destinées à l’usager

Commandes

24 25 26 30 27 28 29

31

22 23

Fig. 17

Tableau de bord (fig. 17)

22. - commutateur chauffage : 0 / mini / maxi

23. - commutateur sanitaire : 0 / mini / éco / confort

24. -

25. -

26. voyant vert de mise sous tension voyant orange de fonctionnement brûleur voyant vert de mode chauffage

27. - voyant vert de mode sanitaire

28. - voyant rouge de mise en sécurité

29. - bouton poussoir reset

30. - manomètre circuit chauffage

31. - afficheur

13 Conduite

18

Mise en route

1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec

1,5 bar à froid maxi. Dans le cas contraire voir § 3.

2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et que la chaudière est sous tension, le voyant vert 24 s’allume.

3. Ouvrir le robinet gaz 39 (fig.13).

Votre chaudière est prête à fonctionner.

Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 20 “Incidents de fonctionnement”.

13 Conduite (suite)

Mode chauffage autorisé seul

Le voyant 26 est allumé et l’afficheur indique la température départ chauffage , ex.

Le commutateur 22 permet d’ajuster la température de l’eau du circuit départ chauffage en fonction des besoins saisonniers :

- vers maxi par temps froid

- vers mini par temps doux

La demande TA est visualisée par un point en bas à droite de l’afficheur

Mode sanitaire autorisé seul

Le voyant 27 est allumé et :

1er cas : pas de puisage et pas de réchauffage ballon l’afficheur indique en fixe

2ème cas : réchauffage ballon l’afficheur indique défilement des segments dans le sens horaire

3ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire

Le commutateur 23 permet d’ajuster la température de l’eau sanitaire entre les positions mini et confort.

Pendant ce réglage, l’afficheur clignote et indique la température moyenne de consigne de stockage de l’eau chaude sanitaire.

Lorsque le commutateur est situé dans la zone Delta Safe (ballon à 60°C minimum), le risque de développement de bactéries de type légionnelle est évité.

Mode sanitaire et chauffage autorisés

Les voyants 26 et 27 sont allumés et :

1er cas : pas de puisage et pas de réchauffage ballon l’afficheur indique la température départ chauffage , ex.

2ème cas : réchauffage ballon l’afficheur indique défilement des segments dans le sens horaire

3ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire

19

20

13 Conduite (suite)

Mode veille

Segment milieu fixe + voyant de mise sous tension 24 allumé

Mise en veille de la chaudière et fonction hors gel

Placer les commutateurs chauffage 22 et sanitaire 23 en position O

Les voyants verts 26 et 27 s’éteignent

Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice intervient toutes les 23 heures.

Attention : dans ce mode la fonction hors gel du TA est inopérente.

Fonction hors gel chaudière : à 7°C déclenchement de la pompe

à 4°C déclenchement du brûleur

Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage

Arrêt complet de la chaudière

- placer les commutateurs 22 et 23 en position O extinction des voyants verts 26 et 27

- couper l’alimentation électrique de l’appareil

- fermer le robinet gaz 39 (fig. 13)

Nota : dans cette position le hors gel n’est pas assuré

14 Entretien

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.

Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

15 Sécurité de débordement

Cette chaudière, de type B

11BS

, est équipée d’une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l’arrivée du gaz en cas de perturbations de l’évacuation des produits de la combustion.

Ce dispositif met la chaudière en position arrêt de sécurité; afficheur code défaut 17

Le redémarrage automatique intervient après un délai supérieur à 10 minutes.

Important : en cas de mise à l’arrêt répétée de la chaudière, il faut remédier au défaut d’évacuation en faisant contrôler par un spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d’évacuation des produits de combustion. S’assurer que le débit d’air neuf requis pour l’alimentation en air de combustion est bien obtenu.

Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.

16 Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié

«station technique Chaffoteaux & Maury».

17 Conseils pratiques

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

• Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d’eau, le robinet d’eau froide de l'installation, puis :

- ouvrir un robinet d'eau chaude,

- actionner la vanne d’évacuation de la soupape ballon 38 (fig. 18). L’eau s’écoule par l’orifice de vidange.

• Circuit chauffage

Prendre l'une des dispositions suivantes :

- 1) Vidanger le circuit de l'installation de chauffage

- 2) Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.

- 3) Laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et 10°C).

Attention : laisser la chaudière en position chauffage

41

Fig. 18

38

18 Changement de gaz

Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz butane-propane.

Le changement de gaz doit être effectué par un professionnel qualifié.

21

22

19 Caractéristiques techniques

Modèle....................................................................

Puissance chauffage .......................................................

Puissance eau chaude sanitaire variable ..............maxi :

Catégorie de performance selon RT 2000 .......................

Classe I - Type B

11BS

(tirage naturel - cheminée - sécurité de débordement).

Catégorie .........................................................................

Niagara delta 24 CF

7,8 à 24 kW

24 kW référence

II 2E+3+

Débit d'air neuf requis pour l'alimentation en air de combustion.......................................................................

Débit massique des produits de combustion ...................

Température moyenne des produits de combustion........

Débit spécifique eau chaude sanitaire (∆T: 30 K) ...........

Débit d’allumage eau chaude sanitaire ...........................

Débit minimal du circuit chauffage central ......................

Pression minimale d’enclenchement sanitaire ................

Pression maximale circuit sanitaire .................................

Pression maximale circuit chauffage ..............................

Température départ chauffage réglable ..........................

Température E-C-S moyenne de stockage ....................

Contenance circuit sanitaire.............................................

53 m 3 /h

20 g/s

115 °C

18,1 I/min.

1,9 l/min.

300 I/h

0,5bar

7 bar

3 bar de 40 à 85°C de 45 à 70°C

60 litres

Tension électrique............................................................

Puissance électrique absorbée ........................................

230 volts mono - 50 Hz

90 W

Protection électrique ........................................................

Débit nominal de gaz (15°C-1013 mbar) .......................

Débit maxi.

IP 44

Débit mini.

G 20 (GN H - Lacq) ..............34,02 MJ/m

G 25 (GN L - Groningue) ......29,25 MJ/m

3

3 sous 20 mbar sous 25 mbar

27,0 kW

2,86 m 3 /h

3,04 m 3 /h

Débit nominal de gaz (15°C-1013 mbar) .......................

Débit maxi.

27,0 kW

9,5 kW

1,00 m 3 /h

1,06 m 3 /h

Débit mini.

9,5 kW

G 30 (butane) ..................45,6 MJ/kg sous 28-30 mbar 2,13 kg/h

G 31 (propane) .....................46,4 MJ/kg sous 37 mbar 2,09 kg/h

0,74 kg/h

0,72 kg/h

Nat

Repérage nourrice .........................................................

G20-G25

Marquage ...................................................................

1305214 NAT

Injecteurs en 1/100 de mm.........................................

118

Nb d’injecteurs............................................................

18

Diaphragme

Diamètre/repérage en mm ...............................................

Ensemble électrovanne

Repérage....................................................................

Couleur du siège de clapet.........................................

5,0

GAZ NAT noir

Prop

G30-G31

1305433 PRO

68

18

4,6

BUT/PROP jaune

Niagara delta 28 CF

7,8 à 28 kW

28 kW (nat) / 27kW (B-P) référence

I 2E+ (nat) / I3+ (B-P)

60 m 3 /h

23 g/s

120 °C

21 I/min.

1,9 l/min.

300 I/h

0,5bar

7 bar

3 bar de 40 à 85°C de 45 à 70°C

60 litres

230 volts mono - 50 Hz

90 W

IP 44

Débit maxi.

31,1 kW

3,29m 3

3,50 m

/h

3 /h

Débit maxi.

30,0 kW

2,37 kg/h

2,33 kg/h

Débit mini.

9,5 kW

1,00 m 3 /h

1,06 m 3 /h

Débit mini.

9,5 kW

0,74 kg/h

0,72 kg/h

Nat

G20-G25

1306987 NAT

118

18

Prop

G30-G31

1310975 PRO

72

18

8

GAZ NAT noir

4,3

BUT/PROP jaune

19 Caractéristiques techniques

(suite)

Modèle

Puissance chauffage ............................................................................................................

Puissance eau chaude sanitaire variable ...................................................................maxi :

Solution Technique RT 2000.............................................................................................

Classe I - Type B

11BS

(tirage naturel - cheminée - sécurité de débordement).

Catégorie...............................................................................................................................

Débit d'air neuf requis pour l'alimentation en air de combustion ............................................................................................................................

Débit massique des produits de combustion.........................................................................

Température moyenne des produits de combustion .............................................................

Débit spécifique eau chaude sanitaire (∆T: 30 K) ................................................................

Débit d’allumage eau chaude sanitaire ................................................................................

Débit minimal du circuit chauffage central ............................................................................

Pression minimale d’enclenchement sanitaire .....................................................................

Pression maximale circuit sanitaire ......................................................................................

Pression maximale circuit chauffage ....................................................................................

Température au départ chaudière réglable ..........................................................................

Température E-C-S moyenne de stockage ..........................................................................

Contenance circuit sanitaire ..................................................................................................

Tension électrique .................................................................................................................

Puissance électrique absorbée .............................................................................................

Protection électrique..............................................................................................................

Débit nominal de gaz (15°C-1013 mbar)............................................................................

G 20 (GN H - Lacq)...................................................................34,02 MJ/m 3 sous 20 mbar

G 25 (GN L - Groningue) ..........................................................29,25 MJ/m 3 sous 25 mbar

G 30 (butane) .......................................................................45,6 MJ/kg sous 28-30 mbar

G 31 (propane) ..........................................................................46,4 MJ/kg sous 37 mbar

..............................................................................................................................................

Repérage nourrice..............................................................................................................

Marquage........................................................................................................................

Injecteurs en 1/100 de mm .............................................................................................

Nb d’injecteurs ................................................................................................................

Diaphragme

Diamètre/repérage en mm....................................................................................................

Ensemble électrovanne

Repérage ........................................................................................................................

Couleur du siège de clapet .............................................................................................

Niagara delta 18 CF

7,8 à 18 kW

18 kW référence

II 2E+3+

50 m 3 /h

19 g/s

110 °C

17,0 I/min.

1,9 l/min.

300 I/h

0,5bar

7 bar

3 bar de 35 à 85°C de 40 à 60°C

60 litres

230 volts mono - 50 Hz

90 W

IP 44

Débit maxi.

20,2 kW

2,14 m

2,27 m

3 /h

3 /h

1,59 kg/h

1,56 kg/h

Débit mini.

9,5 kW

1,00 m 3 /h

1,06 m 3 /h

0,74 kg/h

0,72 kg/h

Nat

G20-G25

1308631 NAT

118

18

Prop

G30-G31

1308632 PRO

68

18

3,9

GAZ NAT noir

2,8

BUT/PROP jaune

23

20 Incidents de fonctionnement

Incidents

La chaudière ne se met pas en marche

Voyant rouge allumé ; mise en sécurité

Bruits dans l’installation de chauffage

Causes

Absence de gaz, Absence d’eau

Absence d’électricité

Présence d’air dans le circuit gaz

Coupure par le thermostat d’ambiance

Présence d’air ou pression insuffisante

Réchauffage des radiateurs en fonctionnement ETE

Phénomène de thermosiphon au départ du circuit chauffage

Solutions

Faîtes les vérifications qui s’imposent

(arrivée de gaz, présence d’eau, disjoncteurs, fusibles...)

Peut survenir après un arrêt prolongé.

Recommencer les opérations de mise en service, voir § 8

Réglez le thermostat d’ambiance.

Attendre quelques minutes.

Appuyez sur le bouton reset 29 (fig. 17) : le voyant rouge s’éteint, le cycle d’allumage recommence.

En cas de persistance de mise en

“sécurité”, faîtes intervenir un professionnel qualifié.

Purgez l’installation de chauffage ou rétablissez la pression, voir § 8

En été, fermer le robinet départ chauffage 41 (fig. 18) , ne pas oublier de le rouvrir en début de saison.

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

C

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél. Accueil Consommateur : 01 47 59 80 60

Tél. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 01 47 59 80 01

Fax Services Techniques : 01 47 59 80 02 www.chaffoteaux-maury.fr

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
