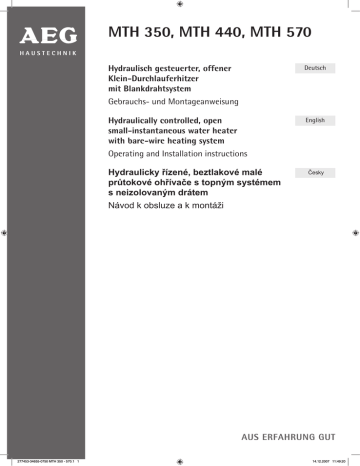

AEG | MTH 440 | Unit installation | AEG MTH 440 Unit installation

MTH 350, MTH 440, MTH 570
Hydraulisch gesteuerter, offener
Klein-Durchlauferhitzer
mit Blankdrahtsystem
Deutsch
Gebrauchs- und Montageanweisung
Hydraulically controlled, open
small-instantaneous water heater
with bare-wire heating system
English
Operating and Installation instructions
Hydraulicky řízené, beztlakové malé _
průtokové ohřívače s topným systémem _
s neizolovaným drátem
Česky
Návod k obsluze a k montáži
277453-34655-0750 MTH 350 - 570.1 1
14.12.2007 11:49:20
Deutsch
Inhaltsverzeichnis
1. Gebrauchsanweisung_ ____________________________ 4
1.1 Gerätebeschreibung_ __________________________ 4
1.2 Das Wichtigste in Kürze_ _______________________ 4
1.3 Warmwasserleistung___________________________ 4
1.4 Sicherheitshinweis_ ___________________________ 4
1.5 Wichtige Hinweise____________________________ 4
1.6 Wartung und Pflege___________________________ 4
1.7 Erste Hilfe bei Störungen_ ______________________ 4
1.8 Gebrauchs- und Montageanweisung_ _____________ 4
2. Montageanweisung_______________________________ 5
2.1 Geräteaufbau ________________________________ 5
2.2 Liefervarianten ______________________________ 5
2.3 Wichtige Hinweise____________________________ 5
2.4 Kurzbeschreibung_____________________________ 5
2.5 Armaturen___________________________________ 5
2.6 Vorschriften und Bestimmungen__________________ 5
2.7 Montageort _________________________________ 6
2.8 Gerätemontage _ _____________________________ 6
2.9 Elektrischer Anschluss _________________________ 6
2.10Erstinbetriebnahme ___________________________ 6
2.11Sonderzubehör_______________________________ 7
2.12Technische Daten _____________________________ 7
3. Störungsbeseitigung durch den Benutzer_____________ 8
4. Störungsbeseitigung durch den Fachmann___________ 8
5. Kundendienst und Garantie _____________________ 9
5.1 Umwelt und Recycling_ _______________________ 10
English
List of contents
1. Operating instructions___________________________12
1.1 Unit description_ ____________________________ 12
1.2 The most important points in brief_______________ 12
1.3 Hot water output_ ___________________________ 12
1.4 Safety instruction____________________________ 12
1.5 Important notes_ ____________________________ 12
1.6 Maintenance and care_________________________ 12
1.7 First actions to be taken in the event of malfunction12
1.8 Operating and installation instructions_ __________ 12
2. Installation instructions__________________________13
2.1 Unit structure _______________________________ 13
2.2 Delivery variants ____________________________ 13
2.3 Important information________________________ 13
2.4 Brief description_____________________________ 13
2.5 Fittings_ ___________________________________ 13
2.6 Regulations and provisions_____________________ 13
2.7 Installation location __________________________ 14
2.8 Unit installation _____________________________ 14
2.9 Electrical connection _________________________ 14
2.10First start-up _ ______________________________ 14
2.11Special accessories_ __________________________ 15
2.12Technical data _ _____________________________ 15
3. Fault elimination by the user______________________16
4. Fault elimination by the qualified installer__________16
5. Guarantee_____________________________________16
5.1 Environment and recycling_____________________ 16
Česky
DIN 4109
P-IX 7909/I
Für die Klein-Durchlauferhitzer MTH ist
ein bauaufsichtliches Prüfzeugnis zum
Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.
Obsah
1. Návod k montáži pro uživatele a odborníka_________17
1.1 Popis přístroje_ ________________________ 17
1.2 Nejdůležitější ve zkratce_ ________________ 17
1.3 Výkon teplé vody_______________________ 17
1.4 Bezpečnostní pokyny____________________ 17
1.5 Důležité pokyny________________________ 17
1.6 Údržba a ošetřování_____________________ 17
1.7 První pomoc při poruchách_ ______________ 17
1.7 Návod k montáži a používání______________ 17
1.8 Návod k montáži a používání______________ 17
2. Návod k montáži________________________________18
2.1 Konstrukce přístroje _ ___________________ 18
2.2 Varianty dodávky _______________________ 18
2.3 Důležitá upozornění_____________________ 18
2.4 Krátký popis___________________________ 18
2.5 Baterie_______________________________ 18
2.6 Normy a předpisy_______________________ 18
2.7 Místo montáže _ _______________________ 19
2.8 Montáž přístroje _ ______________________ 19
2.9 Elektrické připojení _____________________ 19
2.10 První uvedení do provozu ________________ 19
2.11 Zvláštní příslušenství____________________ 20
2.12 Technická data _ _______________________ 20
3. Odstraňování poruch uživatelem_ ____________ 21
4. Odstraňování poruch uživatelem_ ____________ 21
5. Záruční podmínky__________________________ 21
5.1 Ekologie a recyklace_ ___________________ 21
277453-34655-0750 MTH 350 - 570.2 2
14.12.2007 11:49:21
1
2
3
120 mm
4
G 3/8
190 mm
10
B
N
1/N/PE ~ 230 V
11
C
1 MTH 350, MTH 440, MTH 570
L
D
MTH


26_02_05_0036
26_02_05_0029
26_02_05_0028
mit / with / s AHo 40 MTH
9a
26_02_05_0033


MTH
mit / with / s 26_02_05_0037
26_02_05_0028
26_02_05_0030
2 MTH mit / with / s AHo 40 MTH
AHu 40 MTH
26_02_05_0038
26_02_05_0031
MTH
mit / with / s AHEu 40 MTH
120
4 MTH mit / with / s AHEu 40 MTH
26_02_05_0035

26_02_05_0032
26_02_05_0029

26_02_05_0034
26_02_05_0029
3 MTH mit / with / s AHu 40 MTH
26_02_05_0039
9
82 mm
V
26_02_05_0027
28 mm
5
6
7
8
26_02_02_0484-a
165 mm
95 mm
4,8 mm
30 mm
143 mm
E
12
20 mm
26_02_05_0040
A
277453-34655-0750 MTH 350 - 570.3 3
14.12.2007 11:49:21
Für den Benutzer und den Fachmann
1.
Gebrauchsanweisung
1.1
Gerätebeschreibung
Der hydraulisch gesteuerte drucklose Klein-Durchlauferhitzer MTH ist zur Warmwasserversorgung einer einzelnen Zapfstelle bestimmt. Beim Öffnen der Entnahmearmatur schaltet die Heizleistung automatisch ein und
das Wasser wird erwärmt. Die Warmwasserleistung hängt von der Kaltwassertemperatur, der Heizleistung und
der Durchflussmenge ab.
1.2
Das Wichtigste in Kürze
Die Temperatureinstellung erfolgt über die Armatur:
– Zur Temperaturerhöhung die Durchflussmenge etwas drosseln.
– Für niedrige Temperaturen die Durchflussmenge erhöhen oder Kaltwasser beimischen.
1.3
Warmwasserleistung
Typ
MTH 350
MTH 440
MTH 570
Leistung bei 230 V
3,5 kW
4,4 kW
5,7 kW
Warmwasserleistung*
2,0 l/min
2,5 l/min
3,3 l/min
* Die automatische Mengenregulierung sorgt für eine annähernd konstante Durchflussmenge. Temperaturerhöhung von ca. 25 K.
1.4
!
1.5
!
Sicherheitshinweis
An der Entnahmearmatur kann eine Wassertemperatur von über 60 °C erreicht werden. Halten Sie deshalb Kleinkinder fern.
Verbrühungsgefahr!
Wichtige Hinweise
Wurde die Wasserzufuhr des Klein-Durchlauferhitzers unterbrochen, z. B. wegen Frostgefahr oder Arbeiten an der Wasserleitung, müssen vor der Wiederinbetriebnahme folgende Arbeitsschritte durchgeführt
werden:
1. Sicherungen herausschrauben bzw. ausschalten.
2. Zapfventil so lange mehrfach öffnen und schließen, bis die Kaltwasser-Zuleitung und das Gerät luftfrei
sind.
3. Sicherungen wieder einschrauben bzw. einschalten.
Der Klein-Durchlauferhitzer darf keinem Druck ausgesetzt werden. Verschließen Sie niemals den ArmaturenAuslauf und verwenden Sie keinen Perlator oder einen Schlauch mit Strahlregler.
Es dürfen nur mitgelieferte Spezial-Strahlregler eingesetzt werden.
1.6
Wartung und Pflege
Wartungsarbeiten, wie z. B. Überprüfung der elektrischen Sicherheit, dürfen nur durch einen Fachmann
erfolgen.
Zur Pflege des Gehäuses genügt ein feuchtes Tuch. Keine scheuernden oder anlösenden Reinigungsmittel verwenden!
Den Spezial-Strahlregler „SR“ in der Armatur regelmäßig entkalken ggf. erneuern:
MTH 350 / MTH 440: SR 3 Best.-Nr. 14 35 02
MTH 570: SR 5 Best.-Nr. 27 05 82
Verkalkung kann den Auslauf verschließen und so den Klein-Durchlauferhitzer unter Druck setzen und
ggf. zerstören.
1.7
Erste Hilfe bei Störungen
. . . Störungsbeseitigungen siehe „3. Störungsbeseitigung durch den Benutzer“ auf Seite 8.
Sollte für ein anstehendes Problem ein Fachmann hinzugezogen werden, so sind Ihm zur besseren und schnelleren Hilfe folgende Daten vom Geräte-Typenschild ( A 12) mitzuteilen:
Model: MTH . . .
F-Nr:
1.8
E-Nr: . . . . . .
. . . . . . . .
Gebrauchs- und Montageanweisung
Diese Anweisung sorgfältig aufbewahren, bei Besitzerwechsel dem Nachfolger aushändigen, bei Wartungsund Instandsetzungsarbeiten dem Fachmann zur Einsichtnahme überlassen.
277453-34655-0750 MTH 350 - 570.4 4
14.12.2007 11:49:22
2.
Montageanweisung
2.1
Geräteaufbau
2.2
Liefervarianten
2.3
!
Deutsch
Für den Fachmann
A
1Kaltwasseranschluss, SW 142
3Schnappverschluss
4
5Kappen-Befestigungsschraube
6
7Geräte-Vorderkappe
8
9Anschlusskabel 700 mm lang
10
11Spezial-Strahlregler SR 5 bei MTH 570
12
Sieb im Kaltwasseranschluss eingesetzt
Warmwasseranschluss, SW 14
Geräte-Rückwand
Befestigungslöcher
Spezial-Strahlregler SR 3 bei MTH 350 und MTH 440
Geräte-Typenschild
B
1 MTH 350, MTH 440, MTH 570
2 MTH 350 mit AHo 40 MTH
3 MTH 350 mit AHu 40 MTH
4 MTH 350 mit AHEu 40 MTH
Wichtige Hinweise
Luft in der Kaltwasserleitung kann das Blankdraht-Heizsystem des Gerätes zerstören.
Wurde die Wasserzufuhr des Klein-Durchlauferhitzers unterbrochen - z. B. wegen Frostgefahr oder Arbeiten an der Wasserleitung, müssen vor der Wiederinbetrieb­nahme folgende Schritte durchgeführt werden:
1. Sicherungen herausschrauben bzw. ausschalten.
2. Zapfventil so lange mehrfach öffnen und schließen, bis die Kaltwasser-Zuleitung und das Gerät luftfrei sind.
3. Sicherungen wieder einschrauben bzw. einschalten.
Alle Informationen in dieser Gebrauchs- und Montageanweisung müssen sorgfältig beachtet werden.
Sie geben wichtige Hinweise für die Sicherheit, Bedienung, Installation und die Wartung des Gerätes.
2.4
Kurzbeschreibung
Der hydraulisch gesteuerte drucklose Klein-Durchlauferhitzer MTH ist zur Warmwasserversorgung von Kaltwasser nach DIN 1988, mit dem eine Zapfstelle versorgt werden kann. Das Gerät ist für Handwaschbecken,
z. B. im Gäste-WC, geeignet.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet (Einsatzbereiche siehe Tabelle 2,
Seite 7).
2.5
!
2.6
!
Armaturen
Nur drucklose Armaturen zulässig!
Für optimales Strahlbild den Spezial-Strahlregler A (10 bzw. 11) in die Armatur einsetzen.
Vorschriften und Bestimmungen
Die Wasser- und Elektroinstallation, die Erstinbetriebnahme und die Wartung dürfen nur von einem Fachmann entsprechend dieser Anweisung ausgeführt werden.
Es dürfen nur Original-Zubehör- und Ersatzteile verwendet werden.
DIN VDE 0100.
Bestimmungen des örtlichen Energieversorgungs-Unternehmens.
DIN 1988 / DIN 4109.
Bestimmungen des zuständigen Wasserversorgungs-Unternehmens.
Ferner sind zu beachten:
Das Geräte-Typenschild.
Technische Daten (siehe Tabelle 1, Seite 7).
Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Geräte-Typenschild
angegeben! Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigen (siehe Tabelle 2, Seite 7); die Werte erfahren Sie bei Ihrem Wasserversorger.
Wasserinstallation:
Ein Sicherheitsventil ist nicht erforderlich.
Die Einlauftemperatur des Wassers ist bis max. 25 °C zulässig!
Armaturen: siehe "2.5"
Elektroinstallation:
Das Gerät muss, z. B. durch Sicherungen, mit einer Trennstrecke von mindestens 3 mm allpolig vom Netz
trennbar sein!
277453-34655-0750 MTH 350 - 570.5 5
14.12.2007 11:49:22
Für den Fachmann
2.7
!
2.8
!
Montageort
C
Die Geräte im geschlossenen, frostfreien Raum, Untertisch- oder Übertisch-Montage, in der Nähe der
Zapfstelle montieren. Demontiertes Gerät frostfrei lagern, da immer Restwasser im Gerät verbleibt.
Gerätemontage
D
MTH als Untertisch-Montage:
1 Kappen-Befestigungsschrauben zwei Umdrehungen lösen.
2 Schnappverschluss mit Schraubendreher entriegeln.
3 Geräte-Vorderkappe mit Heizblock abnehmen.
4 Durchführungs-Öffnungen in Geräte-Rückwand und Vorderkappe für das Anschlusskabel mit Hilfe einer
Zange herausbrechen.
5 Geräte-Rückwand mit Dübel und Schrauben an die Wand montieren; Geräte-Rückwand als Bohrschablone benutzen.
6 Geräte-Vorderkappe mit Heizblock einhaken.
7 Heizblock im Schnappverschluss einrasten.
8 Geräte-Vorderkappe mit Schrauben befestigen.
Anschlussschläuche der Armatur (AHu 40 MTH/AHEu 40 MTH) auf die Wasseranschlüsse A (1 und 4) schrauben (siehe Beschreibung Armatur), dabei am Gerät mit Schlüssel SW 14 gegenhalten.
MTH mit Wandarmatur AHo 40:
Die Kaltwasserleitung und Wandarmatur AHo 40 müssen sicher befestigt sein.
1. Wandarmatur AHo 40 in die Wandscheibe einschrauben.
2. MTH auf die Armatur schrauben; dabei am Gerät mit 14 mm Schlüssel gegenhalten.
MTH als Übertisch-Montage ohne Wandarmatur:
Montage des Gerätes wie in Abbildung
1 - 8 (Gerät um 180° gedreht).
2.9
!
Elektrischer Anschluss
E
Das Gerät muss an den Schutzleiteran­schluss angeschlossen werden.
Die Geräte sind serienmäßig mit einer Netzanschlussleitung für festen Anschluss ausgestattet.
Bei Übertisch-Montage mit Armatur AHo 40 MTH ist die Anschlussleitung entsprechend C (9a) hinter dem
Gerät zu führen.
2.10 Erstinbetriebnahme (darf nur durch einen Fachmann erfolgen!)
1 Gerät befüllen und entlüften.
1
Achtung Trockenganggefahr!
Das Zapfventil so lange mehrfach öffnen und schließen, bis
das Leitungsnetz und das Gerät luftfrei sind. Luft siehe
„2.3 Wichtige Hinweise“.
2 Netzspannung einschalten!
3 Arbeitsweise von Durchlauferhitzer und Armatur prüfen!
2
26_02_02_0656
Hinweis:
Beiliegendes Firmenlogo nach der Gerätemontage entsprechend aufkleben.
Übergabe des Gerätes
Dem Benutzer die Funktion des Gerätes erklären und mit dem Gebrauch vertraut machen.
Den Benutzer auf mögliche Gefahren hinweisen (Verbrühung).
Diese Anweisung zur sorgfältigen Aufbewahrung übergeben.
277453-34655-0750 MTH 350 - 570.6 6
14.12.2007 11:49:22
Für den Fachmann
2.11 Sonderzubehör
–
–
–
Deutsch
Spezial-Strahlregler „SR“ zum Einsatz in Strahlreglergewinde M22/M24.
MTH 350 / MTH 440: SR 3 Best.-Nr. 14 35 02 mit Durchflussmengenregler
MTH 570: SR 5 Best.-Nr. 27 05 82
Nur drucklose Armaturen zulässig!
AHo 40 MTH - drucklose Wandarmatur
Best.-Nr. 18 54 74
AHu 40 MTH - drucklose Zweigriff-Waschtischarmatur
Best.-Nr. 18 54 75
AHEu 40 MTH - drucklose Einhebel-Waschtischarmatur mit Zugstangenablaufgarnitur
Best.-Nr. 18 54 76
2.12 Technische Daten (Es gelten die Daten auf dem Geräte-Typenschild)
Typ
Bauart
Bauform - Montage
Untertisch
Übertisch
MPa
l
kg
kW
mW
1/N/PE ~ ... V
A
l/min
Nennüberdruck
Nenninhalt
Gewicht
Nennleistung bei 230 V
Maximale Systemimpedanz Zmax
Nennspannung
Nennstrom
Warmwasserleistung ∆ϑ = 25 K
Spezial-Strahlregler SR 3
Spezial-Strahlregler SR 5
Durchflussmenge „EIN“
> l/min
Durchflussmenge „AUS“
< l/min
Automatische Mengen-Regelung
l/min
Druckverlust (bei Einschaltmenge)
MPa
Max. Einlauftemperatur
°C
Schutzklasse nach DIN EN 60335
Schutzart nach EN 60529
Prüfzeichen, siehe Geräte-Typenschild
Bauaufsichtliches Prüfzeugnis
Wasseranschlüsse G 3/8 (Aufputz)
Blankdraht - Heizsystem
1100 Wcm 1)
Einsatzgebiet: kalkarme und kalkhaltige Wässer
MTH 350
drucklos
•
•
0
0,1
1,4
3,5
–
230
15
2,0
•
–
1,6
1,1
2,2
0,05
25
1
IP 25
•
P-IX 7909/I
•
•
•
MTH 440
drucklos
•
•
0
0,1
1,4
4,4
–
230
19
2,5
•
–
2,0
1,4
2,8
0,06
25
1
IP 25
•
P-IX 7909/I
•
•
•
MTH 570
drucklos
•
•
0
0,1
1,4
5,7
377
230
25
3,3
–
•
2,6
1,7
4,3
0,09
25
1
IP 25
•
P-IX 7909/I
•
•
•
Tabelle 1
1) Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit
Angabe als
Widerstand
Leitfähigkeit
Leitfähigkeit
Einsatzbereiche für verschiedene Bezugstemperaturen
Normangabe
bei 15 °C
bei 20 °C
bei 25 °C
Ωcm ≥ 1100
≥ 970
≥ 900
mS/m ≤ 90,9
≤ 103
≤ 111
µS/cm ≤ 909
≤ 1030
≤ 1110
Tabelle 2
277453-34655-0750 MTH 350 - 570.7 7
14.12.2007 11:49:22
Für den Benutzer und den Fachmann
3.
Störungsbeseitigung durch den Benutzer
Störung
Ursache
Behebung
Kein warmes Wasser trotz voll geöffnetem Warmwasserventil.
Keine Spannung.
Sicherungen in der Hausinstallation überprüfen.
Die erforderliche Einschaltmenge zum Einschal- Strahlregler der Armatur reinigen ggf. erneuern
(siehe "2.11 Sonderzubehör").
ten der Heizleistung wird nicht erreicht. Verschmutzung oder Verkalkung des Strahlreglers.
Tabelle 3
4.
Störungsbeseitigung durch den Fachmann
Störung
Durchfluss zu gering.
Heizung schaltet nicht ein /
kein warmes Wasser.
Ursache
Strahlregler verkalkt oder verschmutzt.
Behebung
Strahlregler der Armatur reinigen ggf. erneuern
(siehe "2.11 Sonderzubehör").
Sieb verschmutzt.
Sieb A (2) im Kaltwassereinlauf nach Absperren
der Zuleitung reinigen.
Keine Spannung.
Sicherung überprüfen (Hausinstallation).
Heizsystem defekt.
Widerstand Heizsystem messen, ggf. Gerät tauschen.
Tabelle 4
277453-34655-0750 MTH 350 - 570.8 8
14.12.2007 11:49:22
Kundendienst
und
Garantie
Für den Benutzer
und den
Fachmann
Kundendienst und Garantie
Garantie
Stand:11/06
11/06
Stand:
Sollte einmal eine Störung an einem der Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
Rufen Sie uns einfach unter nachfolgender Service-Nummer an:
01803 70 20 20 (0,09 _/min; Stand 11/06)
oder schreiben uns:
AEG Haustechnik - Kundendienst - Fürstenberger Straße 77, 37603 Holzminden
E-Mail: info@eht-haustechnik.de
Telefax-Nr. 01803 70 20 25 (0,09 _/min; Stand 11/06)
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Selbstverständlich hilft unser Kundendienst auch nach Feierabend! Den AEG Haustechnik-Kundendienst
können Sie an sieben Tagen in der Woche täglich bis 22.00 Uhr telefonisch erreichen – auch an Sonn- und
Samstagen sowie an Feiertagen.
Im Notfall steht also immer ein Kundendiensttechniker für Sie bereit. Das ein solcher Sonderservice auch
zusätzlich entlohnt werden muss, wenn kein Garantiefall vorliegt, werden Sie sicherlich verstehen.
Die Garantiebedingungen regeln zusätzliche Garantieleistungen von dem AEG Haustechnik-Kundendienst
gegenüber dem Endkunden, die neben die gesetzlichen Gewährleistungsansprüche des Kunden treten.
Daher werden auch gesetzliche Gewährleistungsansprüche des Kunden gegenüber seinen sonstigen
Vertragspartnern, insbesondere dem Verkäufer des mit der Garantie versehenen AEG Haustechnik-Gerätes, von
dieser Garantie nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik
Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der
Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.
Deutsch
5.
x.
Inhalt und Umfang der Garantie
Der AEG Haustechnik-Kundendienst erbringt die Garantieleistungen, wenn an den AEG Haustechnik-Geräten
ein Herstellungs- und/oder Materialfehler innerhalb der Garantiezeit auftritt. Die Garantie umfasst jedoch
keine Leistungen von AEG Haustechnik-Kundendienst für solche Geräte, an denen Fehler, Schäden oder
Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung
bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme
bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder
unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.
Die Garantie erlischt, wenn an dem Gerät Reparaturen, Eingriffe oder Abänderungen, durch nicht von dem
AEG Haustechnik-Kundendienst autorisierte Personen, vorgenommen wurden.
Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein
Garantieanspruch besteht. Im Garantiefall entscheidet allein der AEG Haustechnik-Kundendienst, auf welche
Art der Fehler behoben werden soll. Es steht dem AEG Haustechnik-Kundendienst frei, eine Reparatur des
Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum des AEG
Haustechnik-Kundendienstes.
Für die Dauer und Reichweite der Garantie übernimmt der AEG Haustechnik-Kundendienst sämtliche
Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere
Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht des AEG Haustechnik-Kundendienstes.
Soweit der AEG Haustechnik-Kundendienst Garantieleistungen erbringt, übernimmt der AEG HaustechnikKundendienst keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä.
Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie
keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch ein AEG Haustechnik-Gerät
verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen.
Gesetzliche Ansprüche des Kunden gegen den AEG Haustechnik-Kundendienst oder Dritte bleiben jedoch
unberührt.
Garantiedauer
Die Garantiezeit beträgt 24 Monate für jedes AEG Haustechnik-Gerät, das im privaten Haushalt eingesetzt
wird und 12 Monate für jedes AEG Haustechnik-Gerät, welches in Gewerbebetrieben, Handwerksbetrieben,
Industriebetrieben oder gleichzusetzenden Tätigkeiten eingesetzt wird. Die Garantiezeit beginnt für jedes
Gerät mit der Übergabe des Gerätes an den Erst-Endabnehmer. Zwei Jahre nach Übergabe des jeweiligen
Gerätes an den Erst-Endabnehmer erlischt die Garantie, soweit die Garantiezeit nicht nach vorstehendem
Absatz 12 Monate beträgt.
Soweit der AEG Haustechnik-Kundendienst Garantieleistungen erbringt, führt dies weder zu einer
Verlängerung der Garantiefrist noch wird durch die erbrachte Garantieleistung eine neue Garantiefrist
in Gang gesetzt. Dies gilt für alle vom AEG Haustechnik-Kundendienst erbrachten Garantieleistungen,
insbesondere für etwaige eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.
277453-34655-0750 MTH 350 - 570.9 9
14.12.2007 11:49:23
Für den Benutzer
den Fachmann
Kundendienst
undund
Garantie
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiezeit, innerhalb von zwei Wochen nachdem der Mangel
erkannt wurde, unter Angabe des vom Kunden festgestellten Fehlers des Gerätes und des Zeitpunktes seiner
Feststellung beim AEG Haustechnik-Kundendienst anzumelden. Als Garantienachweis ist die vom Verkäufer
des Gerätes ausgefüllte Garantieurkunde, die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen.
Fehlt die vorgenannte Angabe oder Unterlage, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbenen, jedoch außerhalb Deutschlands eingesetzten Geräte
Der AEG Haustechnik-Kundendienst ist nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik
Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes, ist dieses gegebenenfalls
auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch
den AEG Haustechnik-Kundendienst erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche
Ansprüche des Kunden gegen den AEG Haustechnik-Kundendienst oder Dritte bleiben auch in diesem Fall
unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen
Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
5.1
Umwelt und Recycling
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt.
Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht.
Entsorgung von Transport- und Verkaufsverpackungsmaterial
AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel
in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende
Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerk bzw. Fachhandel.
Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland).
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
• Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:
- PE
für Polyethylen, z. B. Verpackungsfolien
- EPS
für expandiertes Polystyrol, z.B. Styropor-Polsterteile (grundsätzlich FCKW-frei)
- POM
für Polyoxymethylen, z.B. Kunststoffklammern
- PP
für Polypropylen, z. B. Spannbänder
• Kartonteile sind aus Altpapier hergestellt.
Entsorgung von Altgeräten in Deutschland
Geräte mit dieser Kennzeichnung gehören nicht in die Restmülltonne und sind getrennt zu sammeln und
zu entsorgen.
Im Rahmen des Elektro- und Elektronikgerätegesetzes (ElektroG) ist die kostenlose Rückgabe dieses
Altgerätes bei Ihrer kommunalen Sammelstelle gewährleistet.
Die Hersteller sorgen im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und
Verwertung der Altgeräte.
Weitere Informationen erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker/Fachhändler.
Die Geräte oder Geräteteile dürfen nicht als unsortierter Siedlungsabfall über den Hausmüll bzw. die
Restmülltonne beseitigt werden. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien
erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag
zum Umweltschutz.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.
Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns
vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen
Kunststoffe getrennt gesammelt werden können.
Entsorgung außerhalb Deutschlands
Die Entsorgung von Altgeräten hat fach- und sachgerecht nach den örtlich geltenden Vorschriften und
Gesetzen zu erfolgen.
10
277453-34655-0750 MTH 350 - 570.10 10
14.12.2007 11:49:23
Deutsch
Notizen
11
277453-34655-0750 MTH 350 - 570.11 11
14.12.2007 11:49:23
for the user and the qualified installer
1.
Operating instructions
1.1
Unit description
The MTH hydraulically controlled open (non pressure-type) small-instantaneos water heater is designed to
heat water for one draw off point. When the draw-off fitting is opened, the heating capacity switches on
automatically and the water is heated. The hot water output is dependent on the cold water temperature, the
heating capacity, and the flow rate.
1.2
The most important points in brief
Temperature adjustment is effected using the fitting:
– To increase the temperature, restrict the flow rate a little.
– For low temperatures, increase the flow rate or mix in cold water.
1.3
Hot water output
Type
MTH 350
MTH 440
MTH 570
Output by 230 V
3,5 kW
4,4 kW
5,7 kW
hot water output*
2,0 l/min
2,5 l/min
3,3 l/min
* The built-in automatic flow regulation provides a constant flow rate. Temperature increase of about 25 K.
1.4
!
1.5
!
Safety instruction
In the case of temperature selection, water temperatures of over 60 °C can be reached at the hot water
outlet. Small children should therefore be kept away from the hot water outlets.
Danger of scalding!
Important notes
If the water feed of the MTH has been interrupted - e.g. because of the danger of frost or work on the
water pipe, the following steps must be taken before the unit is brought back into operation:
1. Remove or switch off fuses.
2. Open a tap downstream of the unit until the unit and the cold water feed pipe are free of air.
3. Replace or switch on fuses again.
The small-instantaneous water heater must not be connected to any pressure. Never close off the fitting outlet and do not use an aerator or a hose with a jet regulator. Furring can close off the outlet and thus cause
the small-instantaneous water heater to be under pressure.
It is important that only the enclosed jet regulator is used.
1.6
Maintenance and care
Maintenance work, such as for example checking the electrical safety, may only be carried out by a qualified installer.
A damp cloth is sufficient for care of the unit. Do not use any abrasive or corrosive cleaning agents.
Please de-scale or replace the enclosed jet regulator „SR“ regularly:
MTH 350 / MTH 440: SR 3 Order.-No. 14 35 02
MTH 570: SR 5 Order.-No. 27 05 82
Scale built up (furring) can close off the outlet and impair (or even destroy) the appliance.
1.7
First actions to be taken in the event of malfunction
... First actions to be taken in the event of malfunction „Please look up: „3. Fault finding by the user“
page 15.
In the event of maintenance and possibly repair work please inform the qualified installer of the data on the
identification plate ( A 12):
Model: MTH . . .
F-Nr:
1.8
E-Nr: . . . . . .
. . . . . . . .
Operating and installation instructions
Keep these instructions carefully and pass them on to your successor in the event of a change in ownership,
in the event of maintenance and possible repair work they should be passed to the qualified installer for his
attention.
12
277453-34655-0750 MTH 350 - 570.12 12
14.12.2007 11:49:23
for the user and the qualified installer
2.
Installation instructions
2.1
Unit structure
2.2
Delivery variants
2.3
!
A
Sieve within cold water connectrion
Hot water connection; SW14
Unit rear panel
Fixing holes
Jet regulator SR 3 for MTH 350 and MTH 440
Identification plate
English
1cold water connection, SW142
3Snap closing catch
4
5Cover securing screw
6
7Unit front panel
8
9Connection cable 700 mm long
10
11Jet regulator SR 5 bei MTH 570
12
B
1 MTH 350, MTH 440, MTH 570
2 MTH 350 with AHo 40 MTH
3 MTH 350 with AHu 40 MTH
4 MTH 350 with AHEu 40 MTH
Important information
Air in the cold water pipe will destroy the bare-wire heating system of the MTH. If the water supply to
the MTH has been interrupted, for example due to the risk of frost or work on the water pipe, the following steps must be carried out before the system is used again:
1. Disconnect supply or disconnect the fuses.
2. Open a hot water tap downstream of the device for as long as it is necessary for the device and the cold
water pipe to be freed of air.
3. Reconnect the supply or connect the fuses again.
All information in these Instructions for Use and Installation must be followed carefully. They provide important information with regard to safety, operation, installation, and maintenance of the device.
2.4
Brief description
The hydraulically controlled open (non pressure-type) instantaneous water heater MTH is designed to heat
cold water for one draw off point.
The unit is suitable for hand wash basins, for example in guest WC’s, and for under-sink and over-sink installation.
The bare-wire heating system is suitable for low-lime and limy water (see Table 2 for ranges of use).
2.5
!
2.6
!
Fittings
Only non pressurised taps can be used for this appliance.
Please use jet regulator A (10 or 11) depending on the type of MTH in question).
Regulations and provisions
Installation (water and electrical installation), as well as the first start-up and maintenance of this unit, may
only be carried out by a qualified installer in accordance with these instructions.
Faultless operation and operational safety are only guaranteed if the original accessories and spare parts intended for the unit are used.
In accordance with IEE and WRC Regulations.
Regulations of the local energy supply company.
Regulations of the relevant water supply company.
The following should also be observed:
The unit rating plate.
Technical data (see Table 1).
The specific electrical resistance of the water must not be lower than specified on the rating plate. In the
case is used out ot the water grid supply network, the lowest electrical resistance of the water is to be taken into account (see Table 2). Your water supply company will advise you of the specific electrical resistance or the electrical conductivity of the water.
Water installation:
A safety valve is not necessary.
Operating the unit with preheated water only up to max. 25 °C is permitted!
Fittings: see "2.5".
Electrical installation:
It must be possible to isolate the unit from the main supply on all poles with an isolating distance of at least
3 mm, for example using fuses.
13
277453-34655-0750 MTH 350 - 570.13 13
14.12.2007 11:49:23
for the user and the qualified installer
2.7
!
2.8
Installation location
C
The appliance should be installed according to choice as an over-sink or under-sink unit‘ in a closed, frost
free room in the vincinity of a water draw off point
Dismantled unit is to be stored in a frost-free place, as residual water always remains in the unit.
Unit installation
D
MTH als Untertisch-Montage:
1 Loosen cover securing screws by two turns.
2 Using a screwdriver, release the snap closing catch.
3 Take off the unit front cover with heating block.
4 With the help of a pair of nippers, break out the feed-through opening for the connection cable.
5 Fix the unit rear panel to the wall using dowels and screws; use the unit rear panel as a drilling template.
6 Hook on the unit front panel with heating block.
7 Engage the heating block in the snap closing catch.
8 Secure the unit front cover with screws (Use enclosed sticker with company logo to replace existing one).
Screw connecting hoses of the AHo 40 MTH or AHEu 40 MTH unit onto the water connections A (1 and 4,
see fittings description), when doing this use a 14 mm spanner on the unit as a counter-force.
!
MTH with wall fitting AHo 40 MTH:
The cold water pipe and AHo 40 MTH wall fitting must be safely secured.
1. Screw the AHo 40 MTH wall fitting into the wall disc.
2. Screw the MTH unit onto the fitting; when doing this use a 14 mm spanner on the unit as a counter-force.
MTH for over sink installation without wall fitting:
Installation of the unit as shown in illustration 1 to 8 (unit rotated by 180 degree).
2.9
!
Electrical connection
E
The unit must be connected to the protective earth terminal.
This appliance is fitted with a power supply cable.
For over sink installation with wall fitting AHo 40 MTH please put the power supply cable behind the appliance C (9a).
2.10 First start-up (may only be carried out by a qualified installer)
1 Fill and deaerate the unit.
1
Note: danger of running dry!
Open and close the tap repeatedly until the pipework and the
unit are free of air. For guidance on air, see „2.3 Important
information“.
2 Switch on the mains power.
3 Test the operating mode of the instantaneous water heater
and armature.
Note:
The enclosed sticker has to be stucked after unit installation.
2
26_02_02_0656
Handover of the unit
Explain the function of the unit to the user and familiarize him or her with its use.
Draw the user’s attention to possible hazards (scalding).
Hand over these instructions for careful retention.
14
277453-34655-0750 MTH 350 - 570.14 14
14.12.2007 11:49:23
for the qualified installer
2.11 Special accessories
Jet regulator „SR“ for use in the jet-regulator screw fitting M22/M24.
MTH 350 / MTH 440: SR 3 Order-No. 14 35 02 with output regulator.
MTH 570: SR 5 Order-No. 27 05 82
Only non pressurised taps can be used for this appliance!
AHo 40 MTH - non pressurised wall fitting
Order-No. 18 54 74
AHu 40 MTH - non pressure type sink/basin tap
Order-No. 18 54 75
AHEu 40 MTH - non pressure type single lever mixer tap with pull-up plug
Order-No. 18 54 76
English
–
–
–
2.12 Technical data (the data on the unit identification plate are applicable)
Type
Design
Configuration
Reated pressure
Rated capacity
Weight
Rated power by 230 V
Maximum electrical impendance Zmax
Rated voltage
Rated current
Hot water output ∆ϑ = 25 K
Jet regulator SR 3
Jet regulator SR 5
Flow rate „ON“
Flow rate „OFF“
Automatic flow regulation
Pressure drop (during switch-on flow)
Max. inlet temperature
Protection class in accordance with
DIN EN 60335
Protection mode in accordance with EN 60529
Test mark, see unit identification plate
Water connections G 3/8 (surface installation)
Heating system - Bare-wire
Area of use: low-lime and limy water
under-sink
over-sink
MPa
l
kg
kW
mW
1/N/PE ~ ... V
A
l/min
> l/min
< l/min
l/min
MPa
°C
MTH 350
open
•
•
0
0,1
1,4
3,5
–
230
15
2,0
•
–
1,6
1,1
2,2
0,05
25
1
IP 25
•
•
1100 Wcm 1) •
•
MTH 440
open
•
•
0
0,1
1,4
4,4
–
230
19
2,5
•
–
2,0
1,4
2,8
0,06
25
1
MTH 570
open
•
•
0
0,1
1,4
5,7
377
230
25
3,3
–
•
2,6
1,7
4,3
0,09
25
1
IP 25
•
•
•
•
IP 25
•
•
•
•
Table 1
1) Specific electrical conductivity und specific electrical resistance
Designation as
resistance
conductivity
conductivity
Areas of application for different water analysis reference temperatures
Standard
at 15 °C
Ωcm ≥ 1100
mS/m ≤ 90,9
µS/cm ≤ 909
at 20 °C
≥ 970
≤ 103
≤ 1030
at 25 °C
≥ 900
≤ 111
≤ 1110
Table 2
15
277453-34655-0750 MTH 350 - 570.15 15
14.12.2007 11:49:24
for the user and the qualified installer
3.
Fault elimination by the user
Fault
Cause
Remedy
No hot water despite fully opened hot water No electrical power.
Check the fuses in the house installation.
fitting.
The turn on flow rate needed to switch on
Clean or if necessary renew the jet regulator
the heating power has not been reached. Soi- (see „2.11 Special accessories“).
ling or furring of the jet regulator.
Table 3
4.
Fault elimination by the qualified installer
Fault
Flow too weak
Cause
Jet regulator furred or soiled.
Filter soiled.
Heating fails to switch on / no hot water.
No electrical power.
Heating system defective.
Remedy
Clean or if necessary renew the fitting jet regulator (see „2.11 Special accessories“).
Clean the filter in the cold water inlet A (2)
after shutting off the water supply.
Check the fuse (house installation).
Measure heating system resistance, if necessary exchange the unit.
Table 4
5.
Guarantee
5.1
Environment and recycling
For guarantees please refer to the pespective terms and conditions of supply for your country.
The installation, electrical connection and first operation of this appliance should be carried out by a
qualified installer.
The company does not accept liability for failure of any goods supplied which accor-dance with the
manufacturer‘s instructions.
Please help us to protect the environment by disposing of the packaging in accordance with thenational
regulations for waste processing.
16
277453-34655-0750 MTH 350 - 570.16 16
14.12.2007 11:49:24
Pro uživatele a odborníka
Popis přístroje
Hydraulicky řízený beztlakový malý průtokový ohřívač MTH je určen pro zásobování jednoho
odběrového místa. Při otevření odběrové baterie se automaticky zapne topení a voda se ohřeje.
Množství teplé vody závisí na teplotě studené vody, na topném výkonu a na průtočném množství.
1.2
Nejdůležitější ve zkratce
1.3
Výkon teplé vody
Teplota je nastavována prostřednictvím odběrové baterie:
- Pro zvýšení teploty je třeba průtočné množství poněkud omezit.
- Pro nižší teploty zvýšit průtočné množství nebo přimíchat studenou vodu.
typ
MTH 350
MTH 440
MTH 570
příkon 230 V
3,5 kW
4,4 kW
5,7 kW
English
1.1
Návod k montáži pro uživatele a odborníka
výkon teplé vody*
2,0 l/min
2,5 l/min
3,3 l/min
Česky
1.
* Vestavěná automatická regulace zajišťuje přibližně konstantní průtočné množství. Teplotní
navýšení je cca. 25 K.
1.4
!
1.5
!
Bezpečnostní pokyny
Na odběrové baterii může voda dosáhnout teploty vyšší než 60 °C. Zamezte proto přístupu
dětí k těmto bateriím. _
Nebezpečí opaření !
Důležité pokyny
Byl-li přerušen přívod vody do ohřívače MTH, např. kvůli pracím na vodovodním potrubí,
proveďte před opětovným uvedením ohřívače do provozu následující úkony:
1.Odpojte el.přívod k ohřívači ( pojistky, jistič ).
2.Další teplovodní ventil řazený za ohřívačem nechejte otevřený tak dlouho, dokud se ohřívač a
potrubí studené vody neodvzdušní.
3.Připojte el.přívod k ohřívači ( pojistky, jistič ).
Malý průtokový ohřívač nesmí být vystaven tlaku. Nikdy nezavírejte výstupní armatury a
nepoužívejte perlátor nebo hadici s regulátorem výstupního paprsku.
Smí být používány pouze speciální perlátory dodávané s přístrojem.
1.6
Údržba a ošetřování
1.7
První pomoc při poruchách
Údržbové práce, jako např. kontrolu elektrické bezpečnosti, smí provádět výhradně odborník.
K ošetření krytu postačí navlhčený hadřík. Nepoužívejte žádná rozpouštědla ani čisticí prostředky
poškozující povrch !
Speciální perlátor „SR“ v baterii pravidelně odvápňovat, v případě potřeby vyměnit.
MTH 350 / MTH 440: SR 3 obj. číslo: 14 35 02
MTH 570: SR 5 obj. číslo: 27 05 82
Zavápnění může uzavřít výtok, vystavit průtokový ohřívač pod tlak a popř. ho zničit.
. . . odstraňování poruch viz. “3. Odstraňování poruch uživatelem na straně 21.
Pokud bude muset poruchu odstraňovat odborník, sdělte prosím při nahlášení závady servisu _
následující údaje z typového štítku ( A 12 ):
Model: MTH . . .
F-Nr:
1.8
E-Nr: . . . . . .
. . . . . . . .
Návod k montáži a používání
Tento návod pečlivě uschovejte, při změně majitele jej tomuto předejte a při provádění
údržbářských prací nebo případných opravách jej dejte k nahlédnutí odborníkovi.
17
277453-34655-0750 MTH 350 - 570.17 17
14.12.2007 11:49:24
Pro odborníka
2.
2.1
2.2
Návod k montáži
Konstrukce přístroje
1
3
5
7
9
11
A
přípojka studené vody, SW 14
západkový uzávěr
kryt upevňovacího šroubu
přední kryt přístroje
připevňovací kabel 700 mm dlouhý
perlátor SR 5 u MTH 570
2
4
6
8
10
12
sítko na přípojce studené vody
přípojka teplé vody, SW 14
zadní stěna přístroje
upevňovací otvory
perlátor SR 3 u MTH 350 a MTH 440
typový štítek přístroje
Varianty dodávky
B
1 MTH 350, MTH 440, MTH 570
2 MTH 350 s AHo 40 MTH
3 MTH 350 s AHu 40 MTH
4 MTH 350 s AHEu 40 MTH
2.3
!
Důležitá upozornění
Vzduch v potrubí studené vody může zničit topný systém ohřívače tvořený neizolovaným
topným drátem.
Byl-li přerušen přívod vody do ohřívače MTH, např. kvůli pracím na vodovodním potrubí,
proveďte před opětovným uvedením ohřívače do provozu následující úkony:
1.Odpojte el.přívod k ohřívači ( pojistky, jistič ).
2.Další teplovodní ventil řazený za ohřívačem nechejte otevřený tak dlouho, dokud se ohřívač a
potrubí studené vody neodvzdušní.
3.Připojte el.přívod k ohřívači ( pojistky, jistič ).
Všechny informace obsažené v tomto návodu musí být pečlivě zohledněny. Obsahují důležité pokyny pro bezpečnost, obsluhu, instalaci a údržbu přístroje.
2.4
Krátký popis
2.5
Baterie
!
2.6
!
Hydraulicky řízený malý průtokový ohřívač MTH je beztlakový přístroj k ohřevu studené vody,
kterým je možno zásobovat jedno odběrné místo. Přístroj je vhodný pro ruční umyvadla, např. na
WC pro hosty, pro montáž pod i nad umyvadlem.
Topný systém neizolovaným drátem je vhodný pro vodu s obsahem i bez obsahu vápníku (oblasti
použití viz tabulka 2).
Smí se instalovat výhradně beztlakové baterie!
Pro optimální výtokový proud vody instalujte do baterie pouze speciální perlátor A (10 popř. 11).
Normy a předpisy
Montáž (vodovodní instalaci a elektroinstalaci), první uvedení do provozu a údržbu
tohoto přístroje smí provádět pouze kvalifikovaný odborník, který se při tom bude řídit tímto návodem. Je nutno používat originální příslušenství a náhradní díly.
Je nutno respektovat podmínky elektrorozvodného a vodárenského podniku.
Dále je třeba zohlednit:
Údaje z typového štítku.
Technické údaje (viz. tab 1, straně 20)
Specifický elektrický odpor vody nesmí být menší, než je uvedeno na typovém štítku! _
U propojené vodovodní sítě musíte vzít v úvahu nejnižší elektrický odpor vody (viz. tab. 2).
Specifický elektrický odpor nebo elektrickou vodivost vody se dozvíte u svého vodárenského podniku.
Vodovodní instalace:
- Pojistný ventil není nutný.
- Je přípustná teplota vstupní vody max. 25 °C!
- Baterie viz. „2.5“
Elektroinstalace:
Ohřívač musí být možno odpojit všemi póly od sítě prostřednictvím např. pojistek se vzdušnou vzdáleností minimálně 3 mm.
18
277453-34655-0750 MTH 350 - 570.18 18
14.12.2007 11:49:24
Pro odborníka
!
2.8
!
Místo montáže
C
Ohřívač MTH se montuje volitelně pod umyvadlo nebo nad odběrné místo v uzavřené místnosti,
neohrožované mrazem v blízkosti odběrného místa (demontovaný přístroj se musí uskladnit bez
nebezpečí zamrznutí, neboť v něm vždy zůstane zbytková voda).
Montáž přístroje
D
Montáž MTH pod umyvadlo:
1 Povolit o dvě otáčky upevňovací šrouby krytu.
2 Odjistit s použitím šroubováku západkový uzávěr.
3 Odebrat přední kryt přístroje s blokem topení.
4 Kleštěmi vylomit otvor pro průchod připojovacího kabelu (místo vylomení).
5 Namontovat na stěnu zadní stěnu přístroje pomocí hmoždinek a šroubů; použít zadní stěnu
přístroje jako vrtací šablonu.
6 Zaháknout přední kryt přístroje s blokem topení.
7 Topný blok zacvaknout do západkového uzávěru.
8 Pomocí šroubů upevnit přední kryt přístroje.
Připojovací hadičky baterie_
Na přípojky vody (AHu 40 MTH nebo AHEu 40 MTH) našroubovat na přípojky vody přístroje (viz.
popis baterií), přitom použít na přístroji klíč SW14.
Česky
2.7
Montáž s nástěnnou baterií AHo 40 MTH
Potrubí studené vody a nástěnná baterie AHo 40 MTH musejí být bezpečně upevněny.
1.Do nástěnného vývodu zašroubovat nástěnnou baterií AHo 40 MTH.
2.Na baterií přišroubovat ohřívač MTH; přitom použít na přístroji klíč 14 mm.
Montáž nad odběrné místo bez nástěnné baterie
Montáž přístroje podle obrázku 1 - 8 (přístroj otočen o 180°).
2.9
!
Elektrické připojení
E
Přístroj musí být připojen na ochranný vodič !
Přístroj je sériově vybaven el. kabelem pro pevné připojení.
Při montáži nad odběrné místo s baterií AHo 40 MTH je nutno vést připojovací kabel
za přístrojem podle obrázku C (9a).
2.10 První uvedení do provozu (smí provést jen odborník!)
1 Přístroj naplnit a odvzdušnit.
1
2
26_02_02_0656
Pozor nebezpečí provozu nasucho!
Vícekrát otevřít a zavřít odběrový ventil tak dlouho, dokud nejsou vodovodní síť a přístroj zcela bez vzduchu.
Vzduch viz upozornění v bodě „2.3 Důležité pokyny“.
2 Zapojit síťové napětí!
3 Přezkoušet funkci průtokového ohřívače a baterie!
Upozornění:
Přiložené firemní logo po montáži přilepit na kryt.
Předání přístroje
Vysvětlete uživateli funkci a provozem přístroje.
Upozorněte uživatele na možná nebezpečí (opaření).
Návod pečlivě uschovejte.
19
277453-34655-0750 MTH 350 - 570.19 19
14.12.2007 11:49:24
Pro odborníka
2.11 Zvláštní příslušenství
Speciální perlátor“SR“ pro použití na závit M22/M24.
MTD 350 / MTD 440: SR 3 obj. číslo 14 35 02 s omezovačem průtoku
MTD 570: SR 5 obj. číslo 27 05 82
Přípustné jsou pouze beztlakové baterie!
- AHo 40 MTH - beztlaková nástěnná baterie_
obj. číslo 18 54 74
- AHu 40 MTH - beztlaková dvoukohoutková umyvadlová baterie_
obj. číslo 18 54 75
- AHEu 40 MTH - beztlaková páková umyvadlová baterie_
obj. číslo 18 54 76
2.12 Technická data (platí data na typovém štítku přístroje)
typ
MTH 350
MTH 440
MTH 570
konstrukce
beztlaková
beztlaková
beztlaková
nad odběrné místo ●
●
●
pod odběrné místo ●
●
●
MPa 0
druh montáže
jmenovitý přetlak
jmenovitý objem
hmotnost
jmenovitý výkon při 230 V
max. systémová impedance
jmenovité napětí
0
0
l 0,1
0,1
0,1
kg 1,4
1,4
1,4
kW 3,5
4,4
5,7
mΩ –
–
377
230
230
A 15
19
25
l/min 2,0
2,5
3,3
1/N/PE ~ ... V 230
jmenovitý proud
výkon teplé vody ∆ϑ = 25 K
speciální perlátor SR 3
●
●
–
speciální perlátor SR 5
–
–
●
průtočné množství „zap“
> l/min 1,6
2,0
2,6
průtočné množství „vyp“
< l/min 1,1
1,4
1,7
automatická regulace množství
l/min 2,2
2,8
4,3
tlaková ztráta (při množství potřebném
pro zapnutí přístroje)
max. vstupní teplota
MPa 0,05
0,06
0,09
25
25
třída ochrany podle EN 60335
1
1
1
stupeň elektrického krytí podle EN 60529
IP 25
IP 25
IP 25
zkušební značka
●
●
●
typové osvědčení
P-IX 7909/I
P-IX 7909/I
P-IX 7909/I
přípojky vody G 3/8 (nad omítkou)
●
●
●
1100 Ωcm 1) ●
●
●
●
●
●
topný systém z holé spirály
Specifická oblast použití_
elektrický odpor / vodivost
°C 25
tabulka 1
1) specifický elektrický odpor a specifická elektrická vodivost
údaj jako
specifický elektrický odpor
specifická elektrická_
vodivost
oblasti použití pro různé vztažné teplotyn
normální údaj
při 15 °C
Ωcm ≥ 1100
mS/m ≤ 90,9
µS/cm ≤ 909
při 20 °C
≥ 970
≤ 103
≤ 1030
při 25 °C
≥ 900
≤ 111
≤ 1110
tabulka 2
20
277453-34655-0750 MTH 350 - 570.20 20
14.12.2007 11:49:24
Pro uživatele a odborníka
3.
Odstraňování poruch uživatelem
porucha
příčina
odstranění
Neteče teplá voda i přes zcela
otevřený ventil teplé vody.
Není el.napětí.
Zkontrolovat pojistky v domovní instalaci.
Nebylo dosaženo potřebného zapínacího
množství pro zapnutí topného výkonu. Perlátor je znečištěn nebo ucpán usazeným
vápníkem.
Vyčistit perlátor, případně ho vyměnit (viz bod
„2.11 Zvláštní příslušenství“).
tabulka 3
Odstraňování poruch uživatelem
porucha
příčina
Průtok je příliš malý.
Perlátor je ucpán usazeným vápníkem nebo _ Vyčistit perlátor, případně vyměnit (viz bod
je znečištěný.
„2.11 Zvláštní příslušenství“).
Je znečištěné sítko.
Nezapíná se topení / žádná teplá voda Neexistuje napětí.
Vadný systém topení.
odstranění
Po uzavření přívodu studené vody vyčistit _
sítko A (2) ve vstupním hrdle.
Česky
4.
Zkontrolovat pojistky (domovní instalace).
Změřit odpor systému topení, případně přístroj
vyměnit.
tabulka 4
5.
Záruční podmínky
Uplatňování nároku na poskytnutí záruky je možné pouze v zemi, kde byl přístroj zakoupen.
Obrat'te se prosím na příslušné zastoupení firmy Stiebel Eltron nebo na dovozce.
Montáž, elektroinstalaci, údržbu a první uvedení do provozu smí provádět pouze kvalifikovaný odbornik.
Výrobce nerućí za přístroje poškozené vlivem nedodržení pokynů pro montáž a provoz uvedených v příslušném montážním a provozním návodu.
_
5.1
Ekologie a recyklace
    
              
            
  
21
277453-34655-0750 MTH 350 - 570.21 21
14.12.2007 11:49:24
Adressen und Kontakte
Vertriebszentrale
Deutschland
International
EHT Haustechnik GmbH
AEG Kundendienst
Austria
Markenvertrieb AEG
Gutenstetter Straße 10
90449 Nürnberg
info@eht-haustechnik.de
www.aeg-haustechnik.de
Tel.
0 18 03 / 91 13 23
Fax
09 11 / 96 56 - 44 4
Kundendienstzentrale
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Briefanschrift
37601 Holzminden
Der Kundendienst und Ersatzteilverkauf ist in der Zeit von Montag bis
Donnerstag von 7.15 bis 18.00 Uhr und
Freitag von 7.15 bis 17.00 Uhr, auch unter den nachfolgenden Telefon- bzw.
Telefaxnummern erreichbar:
Kundendienst
Tel.
Fax
0 18 03 / 70 20 20
0 18 03 / 70 20 25
Ersatzteilverkauf
Tel.
Fax
0 18 03 / 70 20 40
0 18 03 / 70 20 45
Dortmund
Oespel (Indupark)
Brennaborstr. 19
44149 Dortmund
Postfach 76 02 47
44064 Dortmund
Tel.
02 31 / 96 50 22 - 11
Fax
02 31 / 96 50 22 - 77
Hamburg
Georg-Heyken-Str. 4a
21147 Hamburg
Tel.
0 40 / 75 20 18 - 11
Fax
0 40 / 75 20 18 - 77
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Tel.
0 18 03 / 70 20 20
Fax
0 18 03 / 70 20 25
Leipzig
Airport Gewerbepark-Glesien
Ikarusstr. 10
04435 Schkeuditz
Tel.
03 42 07 / 7 55 - 11
Fax
03 42 07 / 7 55 - 77
Stuttgart
Weilimdorf
Motorstr. 39
70499 Stuttgart
Tel.
07 11 / 9 88 67 - 11
Fax
07 11 / 9 88 67 - 77
Stiebel Eltron Ges. m.b.H.
Eferdinger Str. 73
4600 Wels
Tel.
0 72 42 - 4 73 67 - 0
Fax
0 72 42 - 4 73 67 - 42
Belgium
EHT Belgium BVBA
Avenue du Port 104
1000 Brussel – Bruxelles
Tel.
02 - 4 22 25 34
Fax
02 - 4 22 25 21
Czech Republic
AEG Home Comfort
K Hájům 946
15500 Praha 5 - Stodulky
Tel.
2 - 51 11 61 11
Fax
2 - 51 11 61 53
Hungary
Stiebel Eltron KFT
Pacsirtamező u. 41
1036 Budapest
Tel.
01 - 250 60 55
Fax
01 - 368 80 97
Nederland
Stiebel Eltron Nederland b.v.
Divisie AEG Home Comfort
Daviottenweg 36, Postbus 2020
5222 BH‘s Hertogenbosch
Tel.
0 73 - 6 23 00 00
Fax
0 73 - 6 23 11 41
Polska
AEG Oddzial Stiebel Eltron Polska Sp. z.o.o.
Ul. Instalatorów 9
02-237 Warszawa
Tel.
0 22 - 8 46 48 20
Fax
0 22 - 8 46 67 03
Switzerland
EHT Haustechnik AG
Industriestrasse 10
5506 Mägenwill
Tel.
0 62 - 8 89 92 14
Fax
0 62 - 8 89 91 26
info@eht-haustechnik.de
www.aeg-haustechnik.de
Irrtum und technische Änderungen vorbehalten · Subject to errors and technical changes! · Sous réserve d‘erreurs et de modifications techniques!
Onder voorbehoud van vergissingen en technische wijzigingen! · Correzioni riservati · Salvo error o modificación técnica! · Rätt till misstag och
tekniska ändringar förbehålls! · Excepto erro ou alteração técnica · Zastrzeżone zmiany techniczne i ewentualne błędy! · Omyly a technické změny
jsou vyhrazeny! · A muszaki változtatások és tévedések jogát fenntartjuk! · Boэможность неточностей и технических изменений не исключается!
0745
277453-34655-0750 MTH 350 - 570.22 22
277453/34655/2/0750 · Wi
© EHT Haustechnik
14.12.2007 11:49:25
Download PDF

advertising
