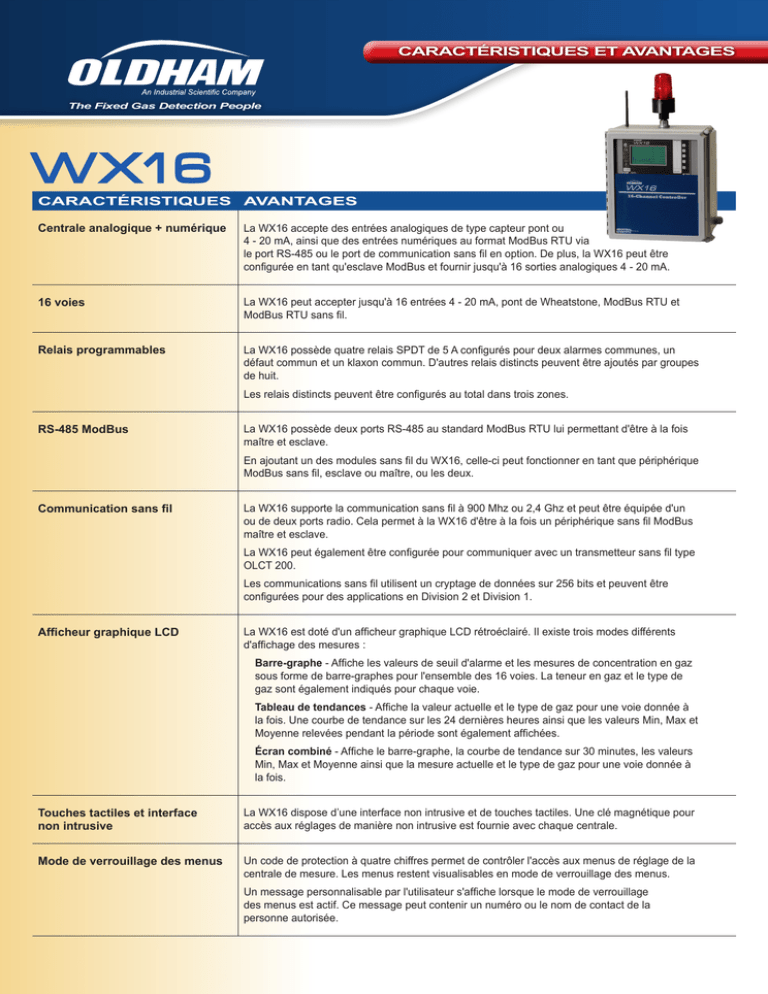

CARACTÉRISTIQUES ET AVANTAGES
The Fixed Gas Detection People
W X16
CARACTÉRISTIQUES AVANTAGES
Centrale analogique + numérique
La WX16 accepte des entrées analogiques de type capteur pont ou
4 - 20 mA, ainsi que des entrées numériques au format ModBus RTU via
le port RS-485 ou le port de communication sans fil en option. De plus, la WX16 peut être
configurée en tant qu'esclave ModBus et fournir jusqu'à 16 sorties analogiques 4 - 20 mA.
16 voies
La WX16 peut accepter jusqu'à 16 entrées 4 - 20 mA, pont de Wheatstone, ModBus RTU et
ModBus RTU sans fil.
Relais programmables
La WX16 possède quatre relais SPDT de 5 A configurés pour deux alarmes communes, un
défaut commun et un klaxon commun. D'autres relais distincts peuvent être ajoutés par groupes
de huit.
Les relais distincts peuvent être configurés au total dans trois zones.
RS-485 ModBus
La WX16 possède deux ports RS-485 au standard ModBus RTU lui permettant d'être à la fois
maître et esclave.
En ajoutant un des modules sans fil du WX16, celle-ci peut fonctionner en tant que périphérique
ModBus sans fil, esclave ou maître, ou les deux.
Communication sans fil
La WX16 supporte la communication sans fil à 900 Mhz ou 2,4 Ghz et peut être équipée d'un
ou de deux ports radio. Cela permet à la WX16 d'être à la fois un périphérique sans fil ModBus
maître et esclave.
La WX16 peut également être configurée pour communiquer avec un transmetteur sans fil type
OLCT 200.
Les communications sans fil utilisent un cryptage de données sur 256 bits et peuvent être
configurées pour des applications en Division 2 et Division 1.
Afficheur graphique LCD
La WX16 est doté d'un afficheur graphique LCD rétroéclairé. Il existe trois modes différents
d'affichage des mesures :
Barre-graphe - Affiche les valeurs de seuil d'alarme et les mesures de concentration en gaz
sous forme de barre-graphes pour l'ensemble des 16 voies. La teneur en gaz et le type de
gaz sont également indiqués pour chaque voie.
Tableau de tendances - Affiche la valeur actuelle et le type de gaz pour une voie donnée à
la fois. Une courbe de tendance sur les 24 dernières heures ainsi que les valeurs Min, Max et
Moyenne relevées pendant la période sont également affichées.
Écran combiné - Affiche le barre-graphe, la courbe de tendance sur 30 minutes, les valeurs
Min, Max et Moyenne ainsi que la mesure actuelle et le type de gaz pour une voie donnée à
la fois.
Touches tactiles et interface
non intrusive
La WX16 dispose d’une interface non intrusive et de touches tactiles. Une clé magnétique pour
accès aux réglages de manière non intrusive est fournie avec chaque centrale.
Mode de verrouillage des menus
Un code de protection à quatre chiffres permet de contrôler l'accès aux menus de réglage de la
centrale de mesure. Les menus restent visualisables en mode de verrouillage des menus.
Un message personnalisable par l'utilisateur s'affiche lorsque le mode de verrouillage
des menus est actif. Ce message peut contenir un numéro ou le nom de contact de la
personne autorisée.
CARACTÉRISTIQUES ET AVANTAGES
W X16
CARACTÉRISTIQUES AVANTAGES
Voyants d'alarme
Chaque WX16 est dotée de 52 diodes pour la notification des alarmes et de l'état du système.
Les voyants s'arrêtent de clignoter et deviennent fixes après acquittement de l'alarme.
ALARME 1 - Chacun des 16 voyants jaunes clignote en cas d'alarme de niveau 1 sur la
voie concernée.
ALARME 2 - Chacun des 16 voyants rouges clignote en cas d'alarme de niveau 2 sur la
voie concernée.
DÉFAUT - Chacun des 16 voyants rouges clignote en cas de défaut sur la voie concernée.
RELAIS - 4 voyants rouges indiquent l'état des quatre relais communs ; Alarme 1, Alarme 2,
Défaut et Sirène.
Mémoire interne
Toutes les données de configuration sont stockées en mémoire non volatile pour les protéger
contre les coupures d'alimentation.
Acquisition de données
La WX16 peut afficher les mesures des dernières 24 heures pour chacune des 16 voies
Multiples options de boîtiers
La WX16 dispose de quatre options de boîtiers:
Rack - 19" pour les emplacements ordinaires.
Boîtier mural non métallique - certifié NEMA 4X. Destiné aux applications Div 2.
Boîtier mural en acier inoxydable 316 - certifiée NEMA 4X. Destiné aux environnements
corrosifs Div 2.
Boîtier mural antidéflagrant en aluminium - certifié NEMA 4X/7. Destiné aux
environnements dangereux Div 1.
Sirène piézoélectrique intégrée
La WX16 est équipée d'un buzzer interne qui émet un signal sonore en cas d'appui sur
les touches et en cas d'alarme. Le buzzer peut être activé ou désactivé à la discrétion
de l'utilisateur.
Une sortie tension 24 Vcc est disponible pour l'alimentation d'une alarme externe.
Logiciel HMI
En option, l'interface homme machine (HMI) du WX16 permet d'afficher en temps réel les
informations provenant de 10 centrales max., assurant ainsi une visibilité jusqu'à 160 voies.
Le HMI permet également d'enregistrer les mesures des 160 voies et offre à l'utilisateur la
possibilité de charger dans l'interface des graphiques tels que des plans d'usine.
Réf WX16_F&B_FR_v1
German
German
French
Spanish
French
Spanish
AMÉRIQUES
www.oldhamgas.com
Téléphone : +1-412-788-4353
Fax : +1-412-788-8353
[email protected]
ASIE PACIFIQUE
Téléphone : +65-6561-7377
Fax : +65-6561-7787
[email protected]
EUROPE
Téléphone : +33-3-21-60-80-80
Fax : +33-3-21-60-80-00
[email protected]
RÉV 0311
