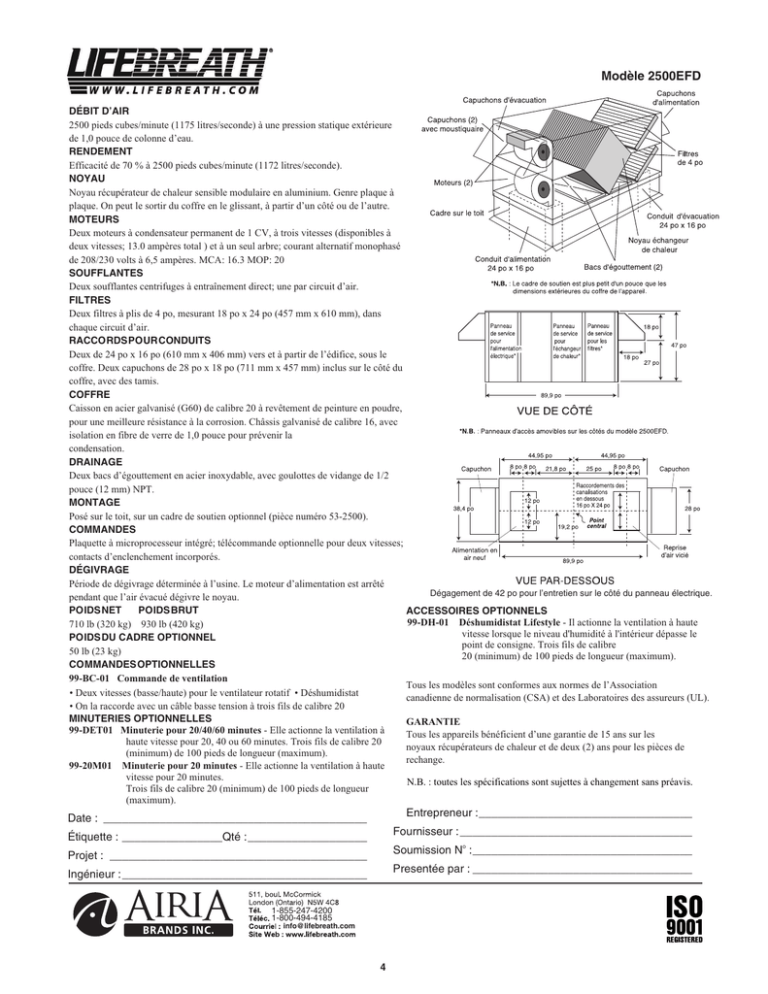

Fiche technique 2500EFD (02-20

Fiche technique 2500EFD (02-20
Modèle 2500EFD
DÉBIT D’AIR
2500 pieds cubes/minute (1175 litres/seconde) à une pression statique extérieure
de 1,0 pouce de colonne d’eau.
RENDEMENT
Efficacité de 70 % à 2500 pieds cubes/minute (1172 litres/seconde).
NOYAU
Noyau récupérateur de chaleur sensible modulaire en aluminium. Genre plaque à
plaque. On peut le sortir du coffre en le glissant, à partir d’un côté ou de l’autre.
MOTEURS
Deux moteurs à condensateur permanent de 1 CV, à trois vitesses (disponibles à
deux vitesses; 13.0 ampères total ) et à un seul arbre; courant alternatif monophasé
de 208/230 volts à 6,5 ampères. MCA: 16.3 MOP: 20
SOUFFLANTES
Deux soufflantes centrifuges à entraînement direct; une par circuit d’air.
FILTRES
Deux filtres à plis de 4 po, mesurant 18 po x 24 po (457 mm x 610 mm), dans
chaque circuit d’air.
RACCORDS POUR CONDUITS
Deux de 24 po x 16 po (610 mm x 406 mm) vers et à partir de l’édifice, sous le
coffre. Deux capuchons de 28 po x 18 po (711 mm x 457 mm) inclus sur le côté du
coffre, avec des tamis.
COFFRE
Caisson en acier galvanisé (G60) de calibre 20 à revêtement de peinture en poudre,
pour une meilleure résistance à la corrosion. Châssis galvanisé de calibre 16, avec
isolation en fibre de verre de 1,0 pouce pour prévenir la
condensation.
DRAINAGE
Deux bacs d’égouttement en acier inoxydable, avec goulottes de vidange de 1/2
pouce (12 mm) NPT.
MONTAGE
Posé sur le toit, sur un cadre de soutien optionnel (pièce numéro 53-2500).
COMMANDES
Plaquette à microprocesseur intégré; télécommande optionnelle pour deux vitesses;
contacts d’enclenchement incorporés.
DÉGIVRAGE
Période de dégivrage déterminée à l’usine. Le moteur d’alimentation est arrêté
Dégagement de 42 po pour l’entretien sur le côté du panneau électrique.
pendant que l’air évacué dégivre le noyau.
POIDS NET
POIDS BRUT
ACCESSOIRES OPTIONNELS
99-DH-01 Déshumidistat Lifestyle - Il actionne la ventilation à haute
710 lb (320 kg) 930 lb (420 kg)
vitesse lorsque le niveau d'humidité à l'intérieur dépasse le
POIDS DU CADRE OPTIONNEL
point de consigne. Trois fils de calibre
50 lb (23 kg)
20 (minimum) de 100 pieds de longueur (maximum).
COMMANDES OPTIONNELLES
99-BC-01 Commande de ventilation
Tous les modèles sont conformes aux normes de l’Association
• Deux vitesses (basse/haute) pour le ventilateur rotatif • Déshumidistat
canadienne de normalisation (CSA) et des Laboratoires des assureurs (UL).
• On la raccorde avec un câble basse tension à trois fils de calibre 20
MINUTERIES OPTIONNELLES
GARANTIE
99-DET01 Minuterie pour 20/40/60 minutes - Elle actionne la ventilation à
Tous les appareils bénéficient d’une garantie de 15 ans sur les
haute vitesse pour 20, 40 ou 60 minutes. Trois fils de calibre 20
noyaux récupérateurs de chaleur et de deux (2) ans pour les pièces de
(minimum) de 100 pieds de longueur (maximum).
rechange.
99-20M01 Minuterie pour 20 minutes - Elle actionne la ventilation à haute
vitesse pour 20 minutes.
N.B. : toutes les spécifications sont sujettes à changement sans préavis.
Trois fils de calibre 20 (minimum) de 100 pieds de longueur
(maximum).
Date : __________________________________________
Entrepreneur :__________________________________
Étiquette : ________________Qté :___________________
Fournisseur :_____________________________________
Projet : _________________________________________
Soumission No :___________________________________
Ingénieur :_______________________________________
Presentée par : ___________________________________
1-855-247-4200
1-800-494-4185
[email protected]
4
