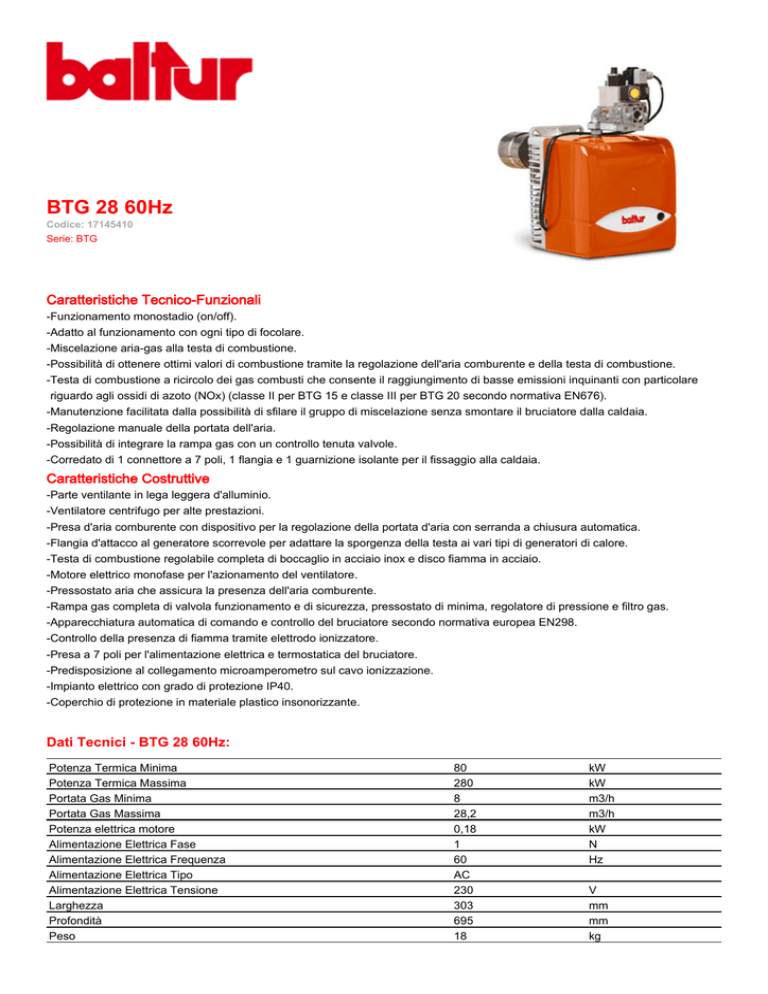

BALTUR bruciatore BTG 28 60Hz

BALTUR bruciatore BTG 28 60Hz
BTG 28 60Hz
Codice: 17145410
Serie: BTG
Caratteristiche Tecnico-Funzionali
-Funzionamento monostadio (on/off).
-Adatto al funzionamento con ogni tipo di focolare.
-Miscelazione aria-gas alla testa di combustione.
-Possibilità di ottenere ottimi valori di combustione tramite la regolazione dell'aria comburente e della testa di combustione.
-Testa di combustione a ricircolo dei gas combusti che consente il raggiungimento di basse emissioni inquinanti con particolare
riguardo agli ossidi di azoto (NOx) (classe II per BTG 15 e classe III per BTG 20 secondo normativa EN676).
-Manutenzione facilitata dalla possibilità di sfilare il gruppo di miscelazione senza smontare il bruciatore dalla caldaia.
-Regolazione manuale della portata dell'aria.
-Possibilità di integrare la rampa gas con un controllo tenuta valvole.
-Corredato di 1 connettore a 7 poli, 1 flangia e 1 guarnizione isolante per il fissaggio alla caldaia.
Caratteristiche Costruttive
-Parte ventilante in lega leggera d'alluminio.
-Ventilatore centrifugo per alte prestazioni.
-Presa d'aria comburente con dispositivo per la regolazione della portata d'aria con serranda a chiusura automatica.
-Flangia d'attacco al generatore scorrevole per adattare la sporgenza della testa ai vari tipi di generatori di calore.
-Testa di combustione regolabile completa di boccaglio in acciaio inox e disco fiamma in acciaio.
-Motore elettrico monofase per l'azionamento del ventilatore.
-Pressostato aria che assicura la presenza dell'aria comburente.
-Rampa gas completa di valvola funzionamento e di sicurezza, pressostato di minima, regolatore di pressione e filtro gas.
-Apparecchiatura automatica di comando e controllo del bruciatore secondo normativa europea EN298.
-Controllo della presenza di fiamma tramite elettrodo ionizzatore.
-Presa a 7 poli per l'alimentazione elettrica e termostatica del bruciatore.
-Predisposizione al collegamento microamperometro sul cavo ionizzazione.
-Impianto elettrico con grado di protezione IP40.
-Coperchio di protezione in materiale plastico insonorizzante.
Dati Tecnici - BTG 28 60Hz:
Potenza Termica Minima
Potenza Termica Massima
Portata Gas Minima
Portata Gas Massima
Potenza elettrica motore
Alimentazione Elettrica Fase
Alimentazione Elettrica Frequenza
Alimentazione Elettrica Tipo
Alimentazione Elettrica Tensione
Larghezza
Profondità
Peso
80
280
8
28,2
0,18
1
60
AC
230
303
695
18
kW
kW
m3/h
m3/h
kW
N
Hz
V
mm
mm
kg
Larghezza Imballo
Altezza Imballo
Profondità Imballo
Peso Imballo
780
410
370
19
mm
mm
mm
kg
