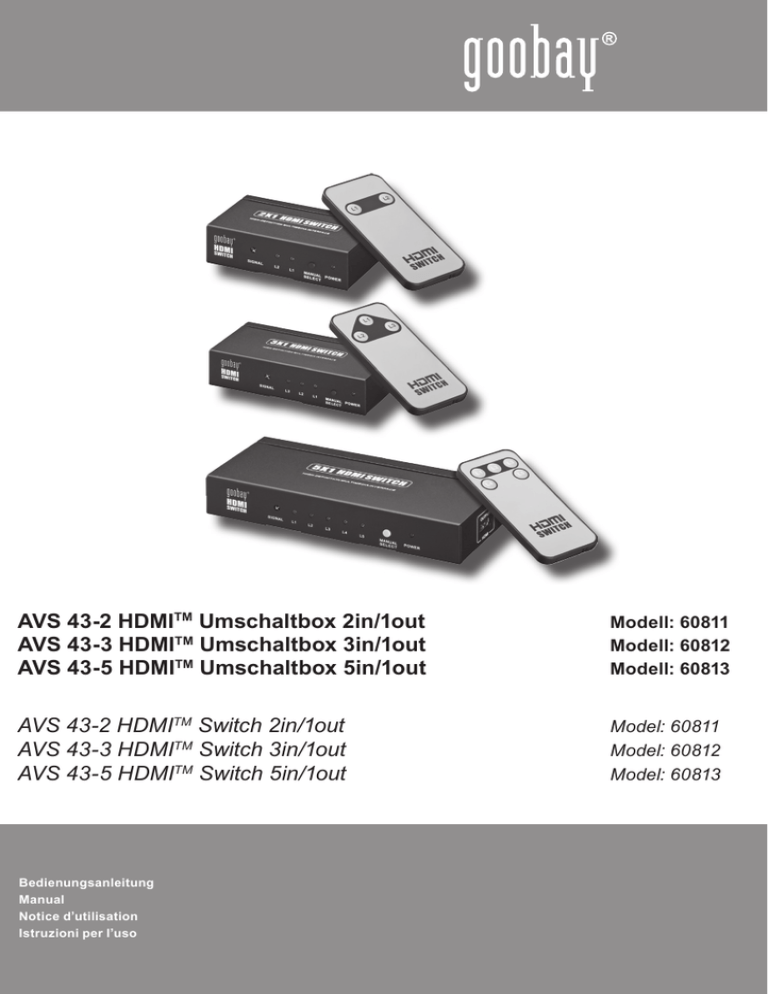

AVS 43-2 HDMI Umschaltbox 2in/1out AVS 43-3 HDMI

AVS 43-2 HDMI Umschaltbox 2in/1out AVS 43-3 HDMI

AVS 43-2 HDMI

TM

Umschaltbox 2in/1out

AVS 43-3 HDMI

TM

Umschaltbox 3in/1out

AVS 43-5 HDMI

TM

Umschaltbox 5in/1out

AVS 43-2 HDMI

TM

Switch 2in/1out

AVS 43-3 HDMI

TM

Switch 3in/1out

AVS 43-5 HDMI

TM

Switch 5in/1out

Modell: 60811

Modell: 60812

Modell: 60813

Model: 60811

Model: 60812

Model: 60813

Bedienungsanleitung

Manual

Notice d’utilisation

Istruzioni per l’uso

2

Bedienungsanleitung

AVS 43-2 HDMI

TM

Umschaltbox 2in/1out

Modell: 60811

AVS 43-3 HDMI

TM

Umschaltbox 3in/1out

Modell: 60812

AVS 43-5 HDMI

TM

Umschaltbox 5in/1out

Modell: 60813

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch.

Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten

Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei

Weitergabe des Gerätes an andere Personen übergeben können.

Inhaltsverzeichnis: Seite:

1 Beschreibung und Funktion

2 Bestimmungsgemäßer Gebrauch

3 Sicherheitshinweise

4 Lieferumfang

5 Bedienelemente

5.1 Umschaltbox

5.2 Fernbedienung

6 Vorbereitung

7 Anschluss, Inbetriebnahme und Bedienung

8 Pflege, Wartung, Lagerung und Transport

9 Problembehebung

10 Technische Daten

11 Gewährleistung und Haftung

12 Allgemeine Hinweise

13 Entsorgungshinweise

14 CE-Konformitätserklärung

1 Beschreibung und Funktion:

7

7

6

6

5

6

4

5

4

4

4

4

3

3

2

2

Erweitern Sie Ihr Home Entertainment System mit der AVS 43 HDMI

TM

Die AVS 43 HDMI

TM

einem LCD/Plasma Fernseher oder einem Beamer zu verbinden.

Umschalter Serie

Umschalter bieten Ihnen die Möglichkeit, maximal 5 Quellgeräte mit

Quellgeräte: z.B, Receiver, DVD-Player, Blue Ray-Player, PC usw.

Ausgabegeräte: z.B. LCD/Plasma Fernseher oder Beamer

2 Bestimmungsgemäßer Gebrauch:

Ihre AVS 43 ist für Audio-/Videoanwendungen vorgesehen. Ein anderer als

im Kapitel „Beschreibung und Funktion“ beschriebener Gebrauch ist nicht

gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das

Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

3 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch

ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlagge-

fahr!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine

und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen

schädigen können!

• Bitte installieren Sie das Produkt und die daran befestigten Geräte so, dass keine

Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt

werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran

schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von

Kleinteilen und Dämmmaterial.

• Wir empfehlen die Montage nur von qualifizierten Technikern ausführen zu lassen.

• Ziehen Sie bei Nichtgebrauch und Gewitter das Netzkabel aus der Steckdose.

• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw. Stellen,

die mit Wasser in Berührung kommen können. Stellen Sie keine Gegenstände auf das

Gerät.

• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an

Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen

es Erschütterungen oder Schwingungen ausgesetzt ist.

• Modifizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie

dazu auch das Kapitel „Gewährleistung und Haftung“

• Verwenden Sie keine beschädigten Teile.

• Stecken Sie keine Gegenstände, wie z.B. Metallteile und unpassende Kabel in Lüftungs

schlitze oder Ports. Es besteht Stromschlag- und Kurzschlussgefahr!

• Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System

ausreichend Freiraum um eine gute Belüftung und Freigängigkeit aller Geräte zu

gewährleisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und

treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht

durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren

Händ ler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“

beschrieben.

• Beachten Sie das Kapitel „technische Daten“.

• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer

Gebrauch“.

4 Lieferumfang:

- 1x AVS 43

- 1x Netzteil 5V DC

- 1x IR Fernbedienung

- 1x Bedienungsanleitung

3

4

Bedienungsanleitung

5 Bedienelemente:

5.1 Umschaltbox:

(1) HDMI

(2) HDMI

(4) HDMI

TM

TM

(3) HDMI

TM

TM

Ausgang

Eingang 1

Eingang 2

Eingang 3

(5) Fernbedienungsempfänger

(6) HDMI

(7) HDMI

TM

TM

(8) HDMI

TM

Eingang 3

Eingang 2

Eingang 1

(9) Wahlschalter (Die Kanäle werden in Endlosschleife

von 1-2/3/5 je nach Modell durchgeschaltet)

(10)Betriebsstatusleuchte (AN/AUS)

5.2 Fernbedienung:

L1 bis L5: Kanalwahlschalter

6 Vorbereitung:

- Um das Audioausgabeformat einzustellen, lesen Sie bitte die Bedienungsanleitung des

Quellgerätes.

- Wir empfehlen, dass die angeschlossenen Ausgabegeräte und die Quellgeräte mög-

lichst die gleiche hohe Auflösung, Farbtiefe und das gleiche Audioformat unterstützen.

7 Anschluss, Inbetriebnahme und Bedienung:

1. Schließen Sie das Ausgabegerät,

wie z.B. ein TV Gerät an den

Ausgang (OUTPUT) der

Umschaltbox an.

2. Schließen Sie die Quellgeräte, wie z.B. einen DVD Player an die Eingänge (INPUT) der

Umschaltbox an.

3. Wählen Sie eines davon manuell (MANUAL SELECT) oder per Fernbedienung als

Signalquelle aus.

Wenn Sie ein weiteres Gerät einschalten, erkennt die AVS 43 dies und schaltet automa-

tisch auf den dieses Quellgerät um. Wenn Sie einen Kanal ausgewählt haben, leuchtet

die dazugehörige LED. Z.B.: Sie wählen Kanal 1 – dann leuchtet die LED L1.

8 Pflege, Wartung, Lagerung und Transport:

ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr!

• Ziehen Sie vor der Reinigung den Netzstecker! Reinigen Sie Ihr Produkt mit einem

trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch.

Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes!

• Achten Sie bei der Kabelverlegung darauf, dass keine Stolpergefahr entsteht.

• Halten Sie um das gesamte System ausreichend Freiraum, um eine ausreichende

Belüftung zu gewährleisten.

• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass

werden können, auch bei Pflege, Wartung, Lagerung und Transport.

• Bohrungen für Wandbefestigungen bleiben an der Wand sichtbar, wenn das Gerät

entfernt wird. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.

• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

9 Problembehebung:

Problem Maßnahme

Kein Bild

Bild ohne Ton

- Stellen Sie sicher, dass die Verbindung von Quellgerät zur AVS

43 und zum TV über HDMI

TM

-Kabel sicher hergestellt ist.

- Prüfen Sie, ob alle Geräte eingeschaltet und mit dem Netz-

stecker verbunden sind.

- Prüfen Sie alle Verbinder und Kabel auf Beschädigungen.

- Achten Sie auf eine schlüssige Kabelverbindung.

- Prüfen Sie, ob Ihre Kabel nur Bilder übertragen wie DVI z.B. –

Auch bei Verwendung eines DVI zu HDMI

TM

dann nur Bilder übertragen.

Adapters werden

HDCP arbeitet nicht richtig nach erstmaliger

Verbindung

- Schalten Sie die AVS 43 aus und wieder ein.

- Wenn Sie den Geräteausgang mit einem Quellgerät verbinden,

sperrt HDCP die Audiospur oder die komplette Funktion.

Die Auflösung erreicht nicht 1080p

- Stellen Sie sicher, dass die Quellgeräte (wie HD DVD-Player)

und Ausgabegeräte (wie

TVs/Bildschirme) 1080p voll unterstützen.

- Prüfen Sie zusätzlich, ob Ihre HDMI

übertragen können.

TM

Kabel 1080p Videosignale

5

6

Bedienungsanleitung

10 Technische Daten:

Modell

Betriebsspannung

Eingänge

Ausgänge

Gewicht in g

AVS 43-2 AVS 43-3 AVS 43-5

230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC)

2x HDMI

120, 0

TM

1x HDMI

TM

Buchsen

Buchse

3x HDMI

TM

Buchsen

1x HDMI

TM

Buchse

132,0

5x HDMI

TM

1x HDMI

TM

280,0

Buchsen

Buchse

Maße in mm

Taktfrequenz

Auflösung/Farbtiefe

Gehäuse

83 x 48 x 24 bis zu 225MHz bis zu 1080p Full HD/12-Bit

Metall

Buchsen max. Kabellänge

19 PIN HDMI

TM

vergoldet

10,0m ohne Verstärkung unterstützte Formate HD Dolby

®

, True HD, 3D

HDCP 2.0 Kopierschutz

100 x 48 x 24 bis zu 225MHz bis zu 1080p Full HD/12-Bit

Metall

19 PIN HDMI

TM

HD Dolby

®

vergoldet

10,0m ohne Verstärkung

, True HD, 3D

HDCP 2.0 Kopierschutz

150 x 48 x 24 bis zu 225MHz bis zu 1080p Full HD/12-Bit

Metall

19 PIN HDMI

TM

vergoldet

10,0m ohne Verstärkung

HD Dolby

®

, True HD, 3D

HDCP 2.0 Kopierschutz

11 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre Garantie auf ein neues Gerät.

• Da der Hersteller keinen Einfluss auf örtliche Gegebenheiten und die Installation des

Produktes hat, deckt die Garantie nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich

bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als

Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das

Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr,

wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr,

dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße

Installation oder Bedienungsschritte, die nicht in dieser Anleitung beschrieben sind,

entstanden sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und

seines Zubehörs.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und

führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler behält sich der Hersteller vor.

• Der Hersteller behält sich weiterhin das Recht vor, Änderungen an Geräten, Verpackun-

gen und sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige

Ankündigung zu vollziehen.

12 Allgemeine Hinweise:

• HDMI, das HDMI Logo und High-Definition-Multimedia-Interface sind registrierte Marken

oder Handelsmarken der HDMI Licencing LLC.

• Die AVS 43 beinhaltet HDMI

TM

Technologie.

• Alle Markennamen und Handelsmarken sind das Eigentum ihrer jeweiligen Inhaber.

• PS3 ist ein Markenzeichen von Sony Computer Entertainment Inc.

13 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE

Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach

dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer

Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die

Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige

Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach den Richtlinien 2004/108/EG und 2006/95/EG

vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt

Goobay

®

, eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.wentronic.com angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

7

8

Manual

AVS 43-2 HDMI

TM

Switch 2in/1out

Model: 60811

AVS 43-3 HDMI

TM

Switch 3in/1out

Model: 60812

AVS 43-5 HDMI

TM

Switch 5in/1out

Model: 60813

ATTENTION! Please read the user manualcompletely and carefully. It is part of the

product and includes important information for proper installation and use. Keep

this guide to have it available, when there are uncertainties, or the product will be

passed on.

Contents: Page:

1 Description and Function

2 Intended Use

3 Notes on Safety

4 Parts Package

5 Operating Elements

5.1 Switch

5.2 Remote Control

6 Preparation

7 Connection, Implementing and Operation

8 Care, Maintenance, Storage, and Transport

9 Troubleshooting

10 Specifications

11 Warranty and Liability

12 General Note

13 Note on Waste Disposal

14 CE Declaration

1 Description and Function:

12

12

13

13

10

11

11

12

10

10

10

10

9

9

8

8

Enlarge your Home Entertainment System with the AVS 43 HDMI

TV, screen or video projector.

TM

switch serie. The

AVS 43 switches enables you to connect maximum 5 source devices to one LCD/Plasma

Source Devices: sources like Receiver, DVD-Player, Blue Ray-Player, PCs, etc.

Output Devices: drains like monitors, video projectors, TVs, etc.

2 Intended Use:

Your AVS 43 is provided for audio-/video use only. It is not allowed to use

the device in other ways than described in chapter “Description and

Function”. Use this device only in dry interior rooms. The symbol with the

house reminds you of that. If you do not attend to these regulations and notes on safety,

it might causes fatal accidents, injuries and damages to persons and property.

3 Notes on Safety:

ATTENTION! Only skilled electricians may assemble and disassemble the

housing of the product. There is a risk of electric shock and short circuit!

• Your product is not a toy and is not meant for children, because it contains small parts

which can be swallowed and can injure when used inappropriately!

• Please install the system and devices attached to it in a way that persons cannot be

injured, or objects not be damaged for example by dropping or stumbling.

• Please remove the packing materials, because children may cut themselves on them

while playing. Furthermore, there is a risk of swallowing and inhalation of incidentals and

insulating material.

• We recommend that the installation only be performed by qualified technicians.

• Remove the mains plug from mains during thunder storms an when not in use.

• Avoid places with high temperatures, or humidity, or places which might come into

contact with water.

• Do not install the product close to openings of air conditioners, or at places with an

excessive amount of dust or smoke.

• Do not install the product at places subjected to vibration, or oscillation.

• Do not modify and alter the product and any accessories! Make sure you also read the

Chapter “Warranty and Liability”. Do not use any damaged parts.

• Do not plug things like metal parts and unfitting cables into ventilation slots or ports.

There is a risk of electric shock and short circuit!

• Keep enough space around all devices for a good ventlation and free motion and to

avoid damages.

• Plug and unplug all cables slowly and carefully.

• During transport, observe the details listed in the Chapter “Specifications”, and imple-

ment measures suitable for transport, e.g. use the original package.

• For questions, defects, mechanical damages, malfunctions, and other functional

problems which cannot be resolved by this guide, please contact your dealer for repair or

replacement, as described in the Chapter “Warranty and Liability”.

• Mind chapter “Specifications“.

• Please also observe the terms of use described in the Chapter “Intended Use”.

4 Parts Package:

- 1 pc AVS 43

- 1 pc power supply 5V DC

- 1 pc IR remote control

- 1 pc user manual

9

Manual

5 Operating Elements:

5.1 Switch:

(1) HDMI

(2) HDMI

(4) HDMI

TM

TM

(3) HDMI

TM

TM

output

input 1

input 2

input 3

(5) Receiver for remote control

(6) HDMI

(7) HDMI

TM

TM

(8) HDMI

TM

input 3

input 2

input 1

(9) Selector switch (The channels will be switched around

from 1 to 2/3/5 depending on the model.)

(10) Power LED (ON/OFF)

5.2 remote control:

L1 to L5: channel switch

6 Preparation:

- To set the audio output caliber, read the manual of the source device.

- We recommend making sure, that the same high resolution, color depth and audio

caliber are supported by the connected source and output devices.

7 Connection, Implementing and Operation:

1. Connect the output device (e.g. a

TV) to the output of the switch.

(OUTPUT)

2. Connect the source devices (e.g. a DVD Player) carefully to the inputs of the switch.

(INPUT)

3. Choose one of the source devices by manual selecting (MANUAL SELECT) or by using

the remote control. If you switch on only one of the connected source devices, the

AVS 43 will recognize this and switch to the right channel automatically.

10

After choosing a channel, the corresponding LED will illuminate.

E.g. Choosing channel 1 – It illuminates LED L1.

8 Care, Maintenance, Storage, and Transport:

ATTENTION! There is a risk of electric shock and short circuit!

• Remove the mains plug from mains! Use a dry linen cloth to clean your product, or use a

slightly moist cloth for heavy stains. Look out for live cables of your device during

cleaning!

• Attend avoiding risks of stumbling by installing the cables.

• Make sure there is sufficient space around the system to ensure proper ventilation, and

check the clearance of the system, if necessary.

• Avoid places with high temperatures, humidity, or places which can become wet, also

during care, maintenance, storage, and transport.

• Drill holes are still visible on the wall after the device and the wall installation kit is

removed. After use for a longer time period, a spot may remain on the wall.

• Follow the safety symbols on the packing during transport.

9 Troubleshooting:

Problem Action

No picture

Pictures without tone

- Make sure, all connections to source devices and output device

are properly plugged in by HDMI

TM

cables.

- Check if all devices are connected with a power cable and if they

are switched on.

- Check all connections and cables for damages.

- Mind conclusive connections of the cables.

- Check, if the used cables only can transmit pictures like DVI

cables. By using a DVI to HDMI

TM

adaptor, pictures are only

transmitted, too.

- If you connect the output devices to a source device, HDCP

will lock the audio track or the complete function.

HDCP does not work during the first connection

- Switch off the AVS 43. Now switch on the AVS 43 again.

Resolution does not reach 1080p.

- Make sure that the source devices (e.g. DVD Player) and output

devices (e.g. a TV) support a resolution of1080p.

- Also check your HDMI

TM

cables, supporting 1080p.

11

12

Manual

10 Specifications:

Operating voltage

Inputs

Outputs

Weight in g

Measurements in mm

Resolution/color depth

Pulse frequency

Housing

Sockets

Max. cable length

Supported formats

AVS 43-2 AVS 43-3 AVS 43-5

230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC)

2pc HDMI

TM

sockets

1pc HDMI

TM

socket

3pc HDMI

1pc HDMI

TM

TM

sockets

socket

5pc HDMI

1pc HDMI

TM

TM

sockets

socket

120

83 x 48 x 24 up to 1080p, Full HD/12-Bit up to 225MHz

132

100 x 48 x 24 up to 1080p, Full HD/12-Bit up to 225MHz

280

150 x 48 x 24 up to 1080p, Full HD/12-Bit up to 225MHz metal metal metal

19 PIN HDMI

TM

gold plated

10,0m without amplification

HD Dolby

®

, True HD, 3D

HDCP 2.0 copy protection

19 PIN HDMI

TM

gold plated

10,0m without amplification

HD Dolby

®

, True HD, 3D

HDCP 2.0 copy protection

19 PIN HDMI

10,0m without amplification

HD Dolby

®

TM

gold plated

, True HD, 3D

HDCP 2.0 copy protection

11 Warranty and Liability:

• The producer grants a 2 years guarantee to a new device.

• As the manufacturer has no influence on installation, warranty of the product only

applies to the product.

• If any fault or damage is detected on your device, please contact your dealer and provide

your sales slip or

invoice as evidence of the purchase, if necessary. Your dealer will repair the fault either

on site, or send the device to the manufacturer. You make the work of our technicians

considerably easier, when you describe possible faults in detail – only then you can be

assured that faults occurring only rarely will be found and repaired with certainty!

If your dealer cannot be contacted, you can also contact us directly.

• The manufacturer is not liable for damages to persons or property caused by improper

installation or operation not described in this guide. This includes, among others, any

alteration and modification of the product and its accessories.

• Any use other than described in this user‘s guide is not permitted, and causes loss of

warranty, loss of guarantee, and non-liability.

• We reserve our right for misprints and changes of the device, packing, or user‘s guide.

12 General Notes:

• HDMI, the HDMI Logo and High-Definition-Multimedia-Interface are registered brands or

trademarks of the HDMI Licencing LLC.

• All Brands and trademarks are the property of their respective owners.

• The AVS 43 includes HDMI technology.

• PS3 is a brand label of Sony Computer Entertainment Inc.

13 Note on Waste Disposal:

In according to the European WEEE directive, electrical and electronic equipment

must not be disposed with consumers waste. The consumer is committed by law

to reposit electrical and electronic devices to public collecting points or to the

dealer at the end of the devices lifetime for free. Particulars are regulated in

national right. The symbol on the product, in the manual or at the packaging alludes to these terms. With this kind of application of used devices you achieve an important share to environmental protection.

14 CE-Declaration:

This device corresponds to EU directives 2004/108/EC and 2006/95/EC: With

the CE sign Goobay

®

, a registered trademark of the Wentronic GmbH ensures,

that the product is conformed to the basic standards and directives. These

standards can be requested online on www.wentronic.com. The mentioned directives replace all former national permissions in the European Union. All trademarks and registered brands are the property of their respective owners.

13

14

Notice d’utilisation

Commutateur AVS 43-2 HDMI

TM

2 entreés/1 sortie

Modéle: 60811

Commutateur AVS 43-3 HDMI

TM

3 entreés/1 sortie

Modéle: 60812

Commutateur AVS 43-5 HDMI

TM

5 entreés/1 sortie

Modéle: 60813

ATTENTION ! Veuillez lire le présent guide de l‘utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d‘incertitude, ou pour le donner au nouvel utilisateur si vous donnez le produit à quelqu‘un d‘autre.

Table des matières: Page:

1 Description et fonctions

2 Utilisation prévue

3 Consignes de sécurité

4 Éléments contenus dans le paquet

5 Fonctionnement des éléments

5.1 Commutateur

5.2 Télécommande

6 Préparation

7 Branchement, mise en œuvre et fonctionnement

8 Entretien, maintenance, stockage et transport

9 Dépannage

10 Caractéristiques

11 Garantie et responsabilité

12 Note générale

13 Remarque sur la mise au rebut des déchets

14 Déclaration de conformité CE

1 Description et fonctions:

18

19

19

19

16

17

17

18

16

16

16

16

14

14

15

15

Améliorez votre système de divertissement à la maison avec la gamme de commutateurs

AVS 43 HDMI

TM

. Les commutateurs AVS 43 vous permettent de connecter un maximum de 5 appareils sources à un même téléviseur LCD / Plasma, écran ou projecteur vidéo.

Appareils source: sources tels qu‘amplificateur audio-vidéo, lecteur DVD, lecteur Blue

Ray, PC, etc.

Appareils de sortie: drains comme moniteurs, projecteurs vidéo, TV, etc.

2 Utilisation prévue:

Votre AVS 43 est prévu pour une utilisation audio / vidéo seulement. Il n‘est pas autorisé à utiliser l‘appareil d‘une façon autre que celle décrite dans le chapitre „Description et fonction „. Utilisez cet appareil uniquement dans les locaux intérieurs secs. Le symbole de la maison vous rappelle cela. Si vous ne respectez pas ces règlementations et les notes sur la sécurité, cela peut provoquer des accidents mortels, des blessures et des dommages aux personnes et aux biens.

3 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont utorisés à installer et démon-

ter le produit! Les autres personnes s‘exposent à des risques d‘électrocution et

de pouvoir!

• Votre produit n‘est pas un jouet et n‘a pas été conçu pour être manipulé par des enfants,

car il contient des pièces de petite taille qui risquent d‘être avalées et risquent de blesser

si elles ne sont pas utilisées de façon appropriée!

• Veuillez installer le système et les appareils fixés au support de telle façon que personne

ne risque d‘être blessé ou qu‘aucun objet ne risque d‘être endommagé en cas de chute.

• Veuillez enlever les matériaux d‘emballage, car les enfants risqueraient de se couper en

jouant avec. En outre, il y a un risque d‘ingestion ou d‘inhalation de matériaux dange-

reux.

• Nous vous recommandons de confier l‘installation du produit à un technicien qualifié.

• Retirez le câble d‘alimentation de la prise murale lorsque l‘appareil n‘est pas utilisé ainsi

que pendant les orages.

• Évitez d‘installer le produit dans des lieux aux températures élevées ou très humides, ou

dans un lieu où le produit risquerait d‘entrer en contact avec de l‘eau.

• Ne pas installer le produit à proximité de l‘ouverture d‘appareils de conditionnement d‘air,

ou dans des endroits avec des quantités excessives de poussière ou de fumée.

• Ne modifier et n‘altérer aucun des accessoires ! Veuillez bien à lire aussi le Chapitre

«Garantie et responsabilité». Ne pas utiliser de pièces endommagées.

• N‘introduisez pas d‘objets dans les orifices de ventilation. Il y a risque de chocs

électriques et de court-circuits.

• Ils ne sont pas utiliser des endommagés parties.

• Coincés qu‘ils ne sont pas objets, tels que les parties métalliques et inadaptée. Câbles

de systèmes de ventilation fentes ou ports. Il y a risque de choc et pouvoir !

• Laissez toujours suffisamment d‘espace autour des appareils de sortie, audio et vidéo

ainsi qu‘autour du système afin de garantir une ventilation appropriée et de l‘espace

entre les appareils pour ne pas risquer de les dommager.

• Pendant le transport, suivez les consignes données dans le Chapitre « Caractéristiques

», et prenez les mesures adéquates pour le transport.

• Pour les questions, défauts, dommages mécaniques, dysfonction nements et autres

problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le présent guide,

veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi

que décrit dans le Chapitre « Garantie et responsabilité ».

• Veuillez respecter les charges maximales spécifiées dans le Chapitre «Caractéristiques»

• Veuillez respecter également les instructions données dans le Chapitre « Utilisation

prévue ».

4 Éléments contenus dans le paquet:

- 1 commutateur AVS 43

- 1 Alimentation 5V CC

- 1 Télécommande à infrarouge

- 1 Instructions d’utilisation

15

16

Notice d’utilisation

5 Fonctionnement des éléments:

5.1 Commutateur:

(1) Sortie HDMI

TM

(2) Entrée HDMI

TM

(3) Entrée HDMI

TM

(4) Entrée HDMI

TM

1

2

3

(5) Récepteur pour la télécommande

(6) Entrée HDMI

TM

3

(7) Entrée HDMI

TM

(8) Entrée HDMI

TM

2

1

(9) Sélecteur (Les canaux seront permutés

de 1 à 2/3/5 selon le modèle.)

(10)DEL Alimentation (MARCHE/ARRÊT)

5.2 Télécommande:

L1 à L5 : sélecteur de chaîne.

6 Préparation:

- Pour définir le calibre de sortie audio, consultez le manuel de l‘appareil source.

- Nous vous recommandons de faire en sorte que la même résolution élevée, la même

profondeur de couleur et le même calibre audio soient pris en charge par les appareils

de source et de sortie connectés .

7 Branchement, mise en œuvre et fonctionnement:

1. Branchez l‘appareil de sortie (ex:

un téléviseur) à la sortie du

commutateur (OUTPUT).

2. Branchez les appareils sources (ex: un lecteur DVD) avec précaution aux entrées du

commutateur (INPUT).

3. Choisissez l‘un des appareils source par sélection manuelle (SÉLECTION MANUELLE)

ou en utilisant la télécommande. Si vous commutez sur un seul des appareils sources

connectés, l‘AVS 43, le reconnait et commute vers la bonne chaîne automatiquement.

Après avoir choisi une chaîne, la DEL correspondante s‘allume.

Par exemple, En choisissant la chaîne 1 - cela allume la DEL L1.

8 Entretien, maintenance, stockage et transport:

ATTENTION! Il y a des risques d‘électrocution et de pouvoir!

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon

légèrement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez

l‘appareil, faites attention aux câbles électriques branchés! Débranchez-les avant de

nettoyer!

• Assister évitant les risques d‘achoppement en installant des câbles.

• Assurez-vous qu‘il y a suffisamment d‘espace autour de l‘écran pour permettre sa bonne

ventilation et, si nécessaire, vérifiez la distance du système.

• Évitez les endroits à fortes températures ou forte humidité, les endroits où l‘appareil

risque d‘être mouillé, que ce soit en cours d‘entretien, de maintenance, de stockage ou

de transport.

• Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées,

resserrez-les lorsqu‘ells sont desserrées. Le desserrage peut être provoqué par des

mouvements fréquents.

• Respectez les symboles de sécurité sur l‘emballage pendant le transport.

9 Dépannage:

Problème Action

Pas d‘image - Assurez-vous que, toutes les connexions aux appareils sources

et aux appareils de sortie sont correctement réalisées par des

câbles HDMI

TM

d‘alimentation et s‘ils sont sous tension.

- Assurez-vous que les connexions et les câbles ne sont pas

endommagés.

.

- Vérifiez si tous les appareils sont branchés via un câble

Photos sans tonalité - Faites attention aux connexions en bout de câbles.

- Vérifiez si les câbles utilisés peuvent transmettre des images

comme les câbles DVI. En utilisant un adaptateur DVI vers

HDMI

TM

, les images sont seulement transmises, également.

- Si vous connectez les appareils de sortie à un appareil source,

HDCP va verrouiller la piste audio ou la fonction complète.

HDCP ne fonctionne pas au cours de la première connexion

- Éteignez l‘AVS 43. Allumez maintenant de nouveau l‘AVS 43.

17

18

Notice d’utilisation

La résolution n‘atteint pas 1080p.

- Assurez-vous que les appareils sources (ex: Lecteur de DVD) et

de sortie (ex: téléviseur) prennent en charge une résolution de

1080p.

- Vérifiez également que vos câbles HDMI

1080p.

TM

prennent en charge le

10 Caractéristiques:

Modéle

Tension de fonctionnement

Entrées

Sorties

Poids (g)

Dimensions (mm)

Fréquence d‘impulsion

AVS 43-2

230V AC / 50Hz (5V/1A DC)

2x HDMI

TM

manchons

1x HDMI

TM

manchons

120, 0

83 x 48 x 24 jusqu‘à 225MHz

AVS 43-3 AVS 43-5

230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC)

3x HDMI

TM

manchons

1x HDMI

TM

manchons

132,0

100 x 48 x 24 jusqu‘à 225MHz

5x HDMI

1x HDMI

280,0

TM

TM

manchons

manchons

150 x 48 x 24 jusqu‘à 225MHz

Résolution/profondeur de couleur jusqu‘à 1080p Full HD/12-Bit jusqu‘à 1080p Full HD/12-Bit jusqu‘à 1080p Full HD/12-Bit

Boîtier métal Metall Metall

Manchons

19 PIN HDMI

TM

dorés 19 PIN HDMI

TM

dorés 19 PIN HDMI

TM

dorés

Longueur de câble maxi.

Formats pris en charge

10,0m sans amplification

HD Dolby

®

, True HD, 3D

HDCP 2.0 protection contre la copie

10,0m sans amplification

HD Dolby

®

, True HD, 3D

HDCP 2.0 protection contre la copie

10,0m sans amplification

HD Dolby

®

, True HD, 3D

HDCP 2.0 protection contre la copie

11 Garantie et responsabilité:

• Le fabricant garantit ce nouvel appareil pendant une durée de 2 ans.

• Étant donné que le fabricant n‘a aucune influence sur l‘installation, la garantie du produit

ne s‘applique qu‘au installation.

• Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact

avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme

preuve d‘achat. Votre revendeur réparera l‘appareil sur place, ou bien renverra l‘appareil

au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien vouloir fournir une

description détaillée du problème – Vous serez alors assuré que les défauts peu

courants seront découverts et réparés de façon sure!

• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi

prendre directement contact avec nous.

• Le fabricant n‘est pas responsable des dommages physiques ou matériels causés par

une mauvaise installation ou une opération non décrite dans le présent guide. Cela

inclut, entre autres, toute altération ou modification du produit et de ses accessoires.

• Toute utilisation autre que celle décritedans le présent guide de l‘utilisateur est interdite,

et provoque l‘annulation de la garantie et nous dégage de toute responsabilité.

• Nous réservons tous les droits en cas

d‘erreur d‘impression et de modification de l‘appareil, de l‘emballage ou du guide de

l‘utilisateur.

12 Note Générale:

• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées

ou des marques commerciales de HDMI Licencing LLC.

• Toutes les marques commerciales et les marques déposées sont la propriété de leurs

détenteurs respectifs.

• L‘AVS 43 comprend la technologie HDMITM.

• PS3 est un label de marque de Sony Computer Entertainment Inc.

13 Remarque sur la mise au rebut des déchets:

Selon la directive européenne WEEE, la mise au rebut des appareils électriques

et électroniques dans des déchets domestiques est strictement interdite.

L‘utilisateur est obligé, conformément à l‘Acte sur l‘équipement électrique

et électronique de renvoyer sans frais les appareils électriques et électroniques

à la fin de leur vie utile à des points de collecte publics prévus à cet effet ou aux magasins. Les détails sont régis par la loi de l‘état en question. Le symbole sur le produit, dans les instructions d‘utilisation ou sur l‘emballage du produit indique ces règlements.

Vous contribuerez de manière significative à la protection de l‘environnement en recyclant de cette manière les appareils utilisés.

14 Déclaration de conformité CE:

Cet appareil porte le marquage prescrit par les directives 2004/108/EU et

2006/95/EU: En utilisant le marquage CE, Goobay

®

, nom commercial déposé

de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et

directives de base de la réglementation européenne. Vous pouvez consulter le site www.wentronic.com pour de plus amples informations.

19

20

Istruzioni per l’uso

Switch della serie AVS 43-2 HDMI

TM

2Ingressos/1Uscita

Modello: 60811

Switch della serie AVS 43-3 HDMI

TM

3Ingressos/1Uscita

Modello: 60812

Switch della serie AVS 43-5 HDMI

TM

5Ingressos/1Uscita

Modello: 60813

ATTENZIONE! Si prega di leggere completamente e con attenzione il manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per l’uso e l’installazione corretti. Conservare il presente manuale in modo da poterlo utilizzare in caso di necessità o in caso di cessione del prodotto.

Sommario:

1 Descrizione e funzione

2 Uso

3 Informazioni sulla sicurezza

4 Componenti nella confezione

5 Elementi di funzionamento

5.1 Switch

5.2 Telecomando

6 Preparazione

7 Collegamento, installazione e funzionamento

8 Cura, manutenzione, conservazione e trasporto

9 Risoluzione dei problemi

10 Specifiche

11 Garanzia e responsabilità

12 Note Generali

13 Nota sullo smaltimento dei rifiuti

14 Dichiarazione di conformità CE

1 Descrizione e funzione:

Pagina:

24

24

25

25

22

23

23

24

22

22

22

22

20

20

21

21

Amplia il tuo sistema di intrattenimento domestico grazie allo switch della serie AVS 43

HDMI

TM

. Gli switch AVS 43 consentono il collegamento di un massimo di 5 dispositivi sorgente ad una TV LCD/Plasma schermo o proiettore video.

Dispositivi d’origine origini come un Ricevitore, Lettore DVD, Lettore Blue Ray, PC, ecc.

Dispositivi d’uscita: uscite su monitor, proiettori video, TV, ecc.

2 Uso:

L’AVS 43 può essere usato solo per audio-/video. Uò essere usato in nessun altro modo diverso da quello descritto nel capitolo “Descrizione e funzioni”.

Usare il dispositivo solo in ambienti interni asciutti. Il simbolo con la casa, ricorda di usare il prodotto in interno. Se non vengono rispettate queste regole e note sulla sicurezza, si potrebbero verificare incidenti fatali, lesioni e danni alle persone e alla proprietà.

3 Informazioni sulla sicurezza:

ATTENZIONE! Solo professionisti addestrati sono autorizza ad eseguire

l’installazione e la rimozione del prodotto! Inoltre, vi è il rischio di folgorazioni

elettriche e cortocircuitare!

• Il prodotto non è un giocattolo e non deve essere utilizzato dai bambini poiché contiene

parti di piccole dimensioni che possono essere ingerite e che possono provocare lesioni

alle persone, se non usate in modo appropriato!

• Installare il prodotto ad esso collegati in modo da evitare lesioni alle persone o danni agli

oggetti causati da cadute.

• Togliere i materiali di imballaggio, poiché i bambini potrebbero tagliarsi mentre ci

giocano. Inoltre, vi è il rischio di ingestione o inalazione accidentale del materiale

isolante.

• Si raccomanda di fare eseguire l’installazione da un tecnico specializzato.

• Rimuovere il cavo d’alimentazione dalla presa a muro quando il dispositivo non è in uso

e durante i temporali.

• Evitare luoghi con temperature elevate o umidità, o luoghi in cui è possibile il contatto

con l‘acqua.

• Non installare il prodotto in prossimità delle aperture dei condizionatori d’aria, o in luoghi

che presentano una eccessiva concentrazione di polvere o fumo.

• Non modificare o alterare gli accessori! Leggere anche il capitolo “Garanzia e responsa-

bilità”. Non usare componenti danneggiati.

• Non utilizzare divisione danneggiata.

• Non inserire alcun oggetto nelle fessure di ventilazione. C’è il rischio di subire scariche

elettriche e causare cortocircuiti!

• Pensatevi all‘emissione, così come audio et apparecchi e dell‘insieme del sistema

sufficientemente spazio di una buona aerazione e reso tutti gli apparecchi a assicurare e

di integrità ad evitare.

• Per il trasporto, fare attenzione ai dettagli nel capitolo “Specifiche”, e adottare le misure

necessarie per il trasporto.

• Per quesiti, difetti, danni meccanici, malfunzionamenti e altri problemi di funzionamento

che non possono essere risolti da questa guida, contattare il rivenditore per la riparazio

ne o la sostituzione, come descritto nel capitolo „Garanzia e responsabilità“.

• Rispettare i carichi massimi sostenibili riportati nel capitolo “Specifiche”.

• Rispettare inoltre i termini di uso descritti nel capitolo “Uso”.

4 Componenti nella confezione:

- 1 switch della serie AVS 43

- 1 alimentatore da 5V CC

- 1 telecomando infrarossi

- 1 instruzioni per l‘uso

21

22

Istruzioni per l’uso

5 Elementi di funzionamento:

5.1 Switch:

(1) Uscita HDMI

TM

(2) Ingresso HDMI

TM

(3) Ingresso HDMI

TM

(4) Ingresso HDMI

TM

1

2

3

(5) Ricevitore per il telecomando

(6) Ingresso HDMI

(7) Ingresso HDMI

TM

TM

(8) Ingresso HDMI

TM

3

2

1

(9) Interruttore di selezione (i canali verranno cambiati

da 1 a 2/3/5 in relazione al modello.)

(10)LED di accensione (ON/OFF)

5.2 Telecomando:

L1 a L5: interruttore canale

6 Preparazione:

- Per impostare la calibrazione dell’uscita audio, leggere il manuale del dispositivo di

origine.

- Si consiglia di verificare che siano supportate la risoluzione massima, profondità audio e

calibrazione audio sia dall’origine collegata che dai dispositivi di uscita.

7 Collegamento, installazione e funzionamento:

1. Collegare il dispositivo di uscita

(p.e. una TV) all’uscita dello

switch (OUTPUT).

2. Collegare i dispositivi di origine (p.e. lettore DVD) agli ingressi dello switch (INPUT).

3. Scegliere uno dei dispositivi di origine eseguendo la selezione manuale (SELEZIONE

MANUALE) o tramite il telecomando. Se viene acceso solo uno dei dispositivi

di origine collegati, l’AVS 43 lo riconoscerà e passerà automaticamente al canale

corretto.

Una volta scelto il canale, il LED corrispondente si illumina.

P.e. scegliendo il canale 1 si illumina il LED L1.

8 Cura, manutenzione, conservazione e trasporto:

ATTENZIONE! Vi è il rischio di folgorazione elettrica e cortocircuitare!

• Usare un panno asciuto per pulire il prodotto, o usare un panno leggermente inumidito

per eventuali macchie resistenti. Fare attenzione a cavi sotto tensione del dispositivo

durante le pulizie! Togliere il cavo dalla presa di corrente prima della pulizia!

• Verificare che intorno allo schermo ci sia spazio a sufficienza per garantire una

ventilazione adeguata, e controllare la tolleranza del sistema, se necessario.

• Controllare con regolarità se tutti i bulloni e le parti fissate sono ben serrate, in caso

contrario serrarle di nuovo. Questa situazione può essere determinate da movimenti

frequenti.

• Evitare luoghi con temperature, umidità elevate, o luoghi che possono diventare umidi

anche durante la cura, manutenzione, conservazione e trasporto.

• I fori praticati nella parete sono visibili anche dopo aver tolto il dispositivo e il kit per

l’installazione a parete. In caso di uso per un lungo periodo di tempo, sulla parete

potrebbe rimanere un alone.

• Per l’imballaggio durante il trasporto fare attenzione ai simboli

della sicurezza.

9 Risoluzione dei problemi:

Problema Azione

Nessuna immagined - Assicurarsi che tutti i collegamenti ai dispositivi di origine e al

dispositivo di uscita siano eseguiti correttamente tramite i cavi

HDMI

TM

.

- Verificare che il cavo di alimentazione dei dispositivi sia collegato

e che i dispositivi siano accesi.

- Controllare che i collegamenti ed i cavi non siano danneggiati.

Immagine senza tono

- Ricordare di collegare tutti i cavi.

- Controllare se i cavi utilizzati possono trasmettere solo immagini

come i cavi DVI. Utilizzando un adattatore da DVI a HDMI

TM

,

vengono trasmesse solamente le immagini.

- Se si connettono i dispositivi di uscita a un dispositivo di origine,

HDCP blocca la traccia audio o il funzionamento completo.

HDCP non funziona durante il primo collegamento

- Spegnere l’AVS 43. Quindi accendere nuovamente l’AVS 43.

La risoluzione non raggiunge i 1080p.

- Assicurarsi che i dispositivi di origine (p.e. lettore DVD) e i

dispositivi di uscita (p.e. una TV) supportino al risoluzione 1080p.

- Controllare che anche i cavi HDMI

TM

supportino 1080p.

23

24

Istruzioni per l’uso

10 Specifiche:

Modello

Tensione operativa

Ingressi

Uscite

Peso (g)

Dimensioni (mm)

Frequenza clock

Risoluzione/profondità colore

Telaio

Connettori max. distanza

Formati supportati

AVS 43-2 AVS 43-3 AVS 43-5

230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC) 230V AC / 50Hz (5V/1A DC)

2x HDMI

1x HDMI

120, 0

TM

TM

presa

presa

3x HDMI

TM

presa

1x HDMI

TM

presa

132,0

5x HDMI

1x HDMI

280,0

TM

TM

presa

presa

83 x 48 x 24 fino a 225MHz fino a 1080p Full HD/12-Bit metallo

100 x 48 x 24 fino a 225MHz fino a 1080p Full HD/12-Bit metallo

150 x 48 x 24 fino a 225MHz fino a 1080p Full HD/12-Bit metallo

19 PIN HDMI

TM

placcati oro 19 PIN HDMI

TM

placcati oro 19 PIN HDMI

TM

placcati oro

10,0m senza amplificazione 10,0m senza amplificazione 10,0m senza amplificazione

HD Dolby

®

, True HD, 3D

HDCP 2.0 protezione copia

HD Dolby

®

, True HD, 3D

HDCP 2.0 protezione copia

HD Dolby

®

, True HD, 3D

HDCP 2.0 protezione copia

11 Garanzia e responsabilità:

• Il fabbricante garantisce il presente dispositivo per 2 anni.

• Poiché il fabbricante non ha alcuna influenza sul tipo di parete e sull‘installazione del

relativo kit di installazione, la garanzia del prodotto si applica solo al kit di installazione.

• In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo

scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparerà il

guasto sul posto, oppure invierà il dispositivo al fabbricante. La descrizione degli

eventuali guasti può semplificare il lavoro dei nostri tecnici, solo in questo caso è possibi

le garantire che i guasti si verifichino di rado e riparati in modo certo!

• In caso di impossibilità di contattare il rivenditore, è anche possibile contattarci diretta-

mente.

• Il fabbricante non è responsabile di danni alle persone o alle proprietà derivanti da

installazione o utilizzo improprio non contemplato dalla presente guida. Ciò comprende,

a titolo esemplificativo ma non esclusivo, qualsiasi alterazione o modifica del prodotto e

degli accessori.

• Qualsiasi uso diverso da quanto descritto nel manuale utente non è permesso, e può fa

decadere la garanzia e le eventuali responsabilità.

• Il fabbricante si riserva il diritto di correggere eventuali errori di stampa, di apportare

modifiche al dispositivo, alla confezione o al manuale utente.

12 Note Generali:

• HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o commerciali

della HDMI Licencing LLC.

• Tutti i marchi o marchi commerciali sono di proprietà dei loro rispettivi proprietari.

• L’AVS 43 comprende la tecnologia HDMI.

• PS3 è un’etichetta di Sony Computer Entertainment Inc.

13 Nota sullo smaltimento dei rifiuti:

In base alla Direttiva Europea WEEE, lo smaltimento dei dispositivi elettrici ed

elettronici è vietato. In base all’Electrical and Electronic Equipment Act (ElektroG)

consumatore è obbligato a riportare gratuitamente i dispositivi elettrici ed

elettronici al termine della loro durata utile presso punti di raccolta pubblici

appositamente installati, oppure presso il rivenditore. I dettagli sono regolati dalle

leggi in vigore nello stato. Il simbolo sul prodotto, nelle istruzioni operative oppure sulla confezione del prodotto indica queste normative. Riciclando i prodotti i n questo modo si contribuisce significativamente alla protezione dell’ambiente.

14 Dichiarazione di conformità CE:

Questo dispositivo porta il marchio prescritto dalla Direttiva 2004/108/EU è

2006/95/EU: Usando il marchio CE, Goobay

®

, un marchio registrato della

Wentronic GmbH, dichiara che il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee. La dichiarazione può essere consultata online sul sito www.wentronic.com.

25

26

Istruzioni per l’uso

27

Revision Date 2011-03-15

Version 3

Goobay

®

is a registered trademark of Wentronic GmbH in Germany and/or other countries.

Wentronic GmbH

Pillmannstraße 12

38112 Braunschweig, Germany

Designed and Developed in Germany.

Assembled in China

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
