Accessoires spéciaux
pour
pompes à chaleur
eau glycolée / eau
Instructions de montage
336 730 / SZB 730
SZB 680l / 80487090
HZB SP 16
2WP2 706K / 251458
No de commande : 452228.66.07

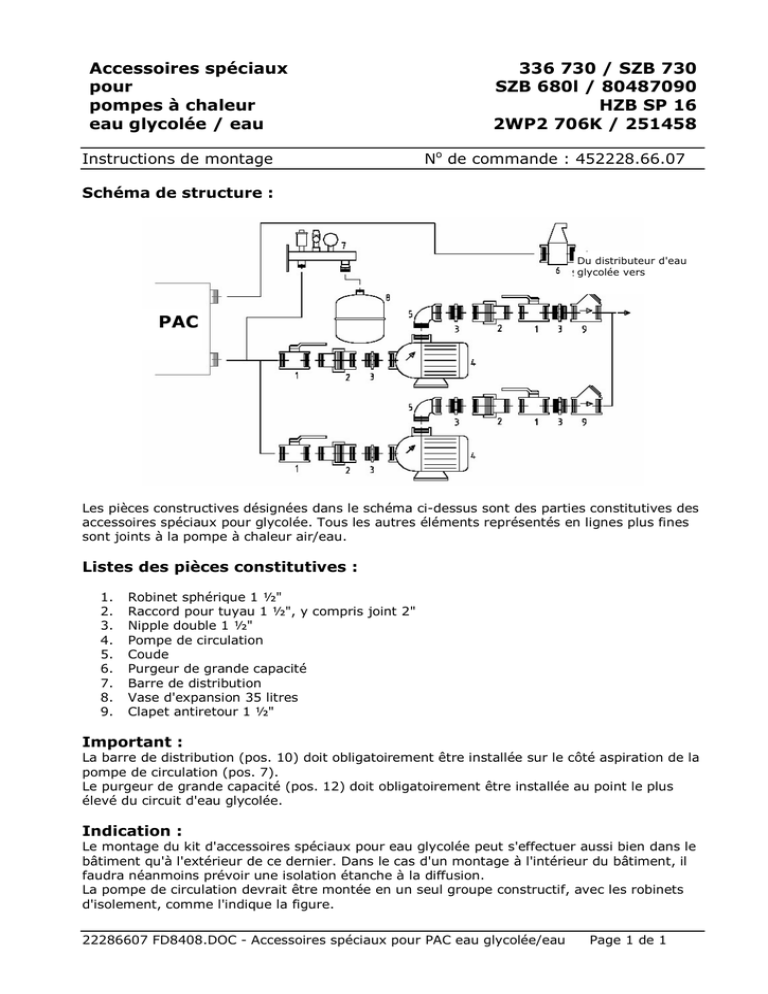

Schéma de structure :
Du distributeur d'eau
glycolée vers
PAC
Les pièces constructives désignées dans le schéma ci-dessus sont des parties constitutives des
accessoires spéciaux pour glycolée. Tous les autres éléments représentés en lignes plus fines
sont joints à la pompe à chaleur air/eau.
Listes des pièces constitutives :
1.
2.
3.
4.
5.
6.
7.
8.
9.
Robinet sphérique 1 ½"
Raccord pour tuyau 1 ½", y compris joint 2"
Nipple double 1 ½"
Pompe de circulation
Coude
Purgeur de grande capacité
Barre de distribution
Vase d'expansion 35 litres
Clapet antiretour 1 ½"
Important :
La barre de distribution (pos. 10) doit obligatoirement être installée sur le côté aspiration de la
pompe de circulation (pos. 7).
Le purgeur de grande capacité (pos. 12) doit obligatoirement être installée au point le plus
élevé du circuit d'eau glycolée.
Indication :
Le montage du kit d'accessoires spéciaux pour eau glycolée peut s'effectuer aussi bien dans le
bâtiment qu'à l'extérieur de ce dernier. Dans le cas d'un montage à l'intérieur du bâtiment, il
faudra néanmoins prévoir une isolation étanche à la diffusion.
La pompe de circulation devrait être montée en un seul groupe constructif, avec les robinets
d'isolement, comme l'indique la figure.
22286607 FD8408.DOC - Accessoires spéciaux pour PAC eau glycolée/eau
Page 1 de 1
