Dati tecnici v750

Dati tecnici v750

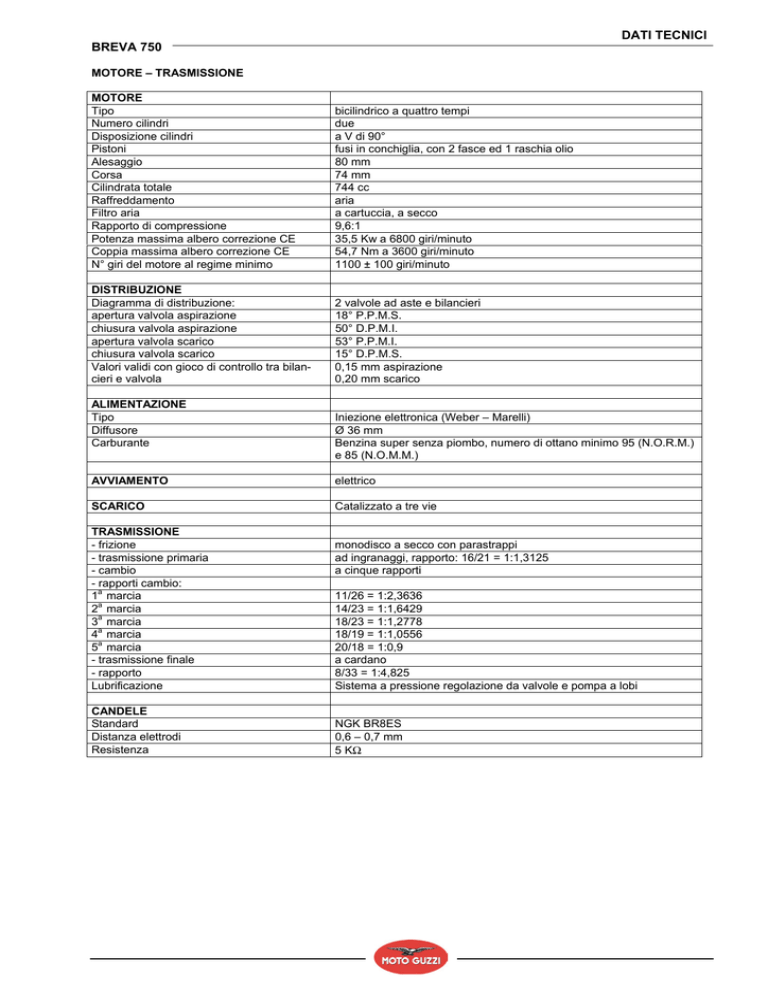

DATI TECNICI
BREVA 750
MOTORE – TRASMISSIONE
MOTORE
Tipo
Numero cilindri
Disposizione cilindri
Pistoni
Alesaggio
Corsa
Cilindrata totale
Raffreddamento
Filtro aria
Rapporto di compressione
Potenza massima albero correzione CE
Coppia massima albero correzione CE
N° giri del motore al regime minimo
bicilindrico a quattro tempi
due
a V di 90°
fusi in conchiglia, con 2 fasce ed 1 raschia olio
80 mm
74 mm
744 cc
aria
a cartuccia, a secco
9,6:1
35,5 Kw a 6800 giri/minuto
54,7 Nm a 3600 giri/minuto
1100 ± 100 giri/minuto
DISTRIBUZIONE
Diagramma di distribuzione:
apertura valvola aspirazione
chiusura valvola aspirazione
apertura valvola scarico
chiusura valvola scarico
Valori validi con gioco di controllo tra bilancieri e valvola
2 valvole ad aste e bilancieri
18° P.P.M.S.
50° D.P.M.I.
53° P.P.M.I.
15° D.P.M.S.
0,15 mm aspirazione
0,20 mm scarico
ALIMENTAZIONE
Tipo
Diffusore
Carburante
Iniezione elettronica (Weber – Marelli)
Ø 36 mm
Benzina super senza piombo, numero di ottano minimo 95 (N.O.R.M.)
e 85 (N.O.M.M.)
AVVIAMENTO
elettrico
SCARICO
Catalizzato a tre vie
TRASMISSIONE
- frizione
- trasmissione primaria
- cambio
- rapporti cambio:
1a marcia
2a marcia
3a marcia
4a marcia
5a marcia
- trasmissione finale
- rapporto
Lubrificazione
11/26 = 1:2,3636
14/23 = 1:1,6429
18/23 = 1:1,2778
18/19 = 1:1,0556
20/18 = 1:0,9
a cardano
8/33 = 1:4,825
Sistema a pressione regolazione da valvole e pompa a lobi
CANDELE
Standard
Distanza elettrodi
Resistenza
NGK BR8ES
0,6 – 0,7 mm
5 KΩ
monodisco a secco con parastrappi
ad ingranaggi, rapporto: 16/21 = 1:1,3125
a cinque rapporti
